锻造工艺与模具设计-锤上模锻引言锤上模锻是一种传统的金属锻造工艺，它使用锤子和模具将金属加热至一定温度后进行锤击，使其塑性发生变化，并通过模具的形状来塑造金属的最终形态。
本文将介绍锤上模锻的工艺流程以及模具设计的要点和注意事项。
锤上模锻的工艺流程锤上模锻的工艺流程通常包括以下几个步骤：1.材料准备：选择适当的金属材料，并对其进行预处理，如去除表面氧化物、清除杂质等。
2.加热：将金属材料加热至适当的温度，以增加其塑性。
加热温度通常根据材料的种类和要求的锻造效果来确定。
3.锤击：在金属材料达到适当温度后，使用锤子对其进行锤击。
锤击力度和频率需根据材料的塑性和形状来调整，以达到锻造工件的要求。
4.模具设计：根据锻造工件的形状和尺寸要求，设计制作适用的模具。
模具应具有足够的强度和刚度，以承受锤击的力量，并能形成金属的预期形状。
5.成品处理：锻造完成后，对锻造工件进行必要的处理，如退火、淬火、表面处理等，以提高其性能和外观质量。
模具设计的要点和注意事项1. 模具材料的选择模具材料应具有足够的硬度和强度，以抵抗锤击力量的作用。
常用的模具材料有合金工具钢、高速钢等。
在选择模具材料时，还需要考虑其热膨胀系数和导热性能，以确保模具在高温条件下能保持形状稳定性。
2. 模具结构设计模具的结构设计应考虑到工件的形状和尺寸要求，以及锤击的力量和频率。
模具应具有足够的强度和刚度，以承受锤击的力量，并能准确地形成金属的预期形状。
同时，模具的结构应合理，方便装卸和调整，以提高生产效率。
3. 模具表面处理模具的表面处理对于形成工件的表面质量和精度非常重要。
常用的表面处理方法包括电火花加工、抛光、渗碳等。
表面处理可以改善模具的耐磨性和抗粘附性，以减少模具的磨损和延长使用寿命。
4. 模具的维护与保养模具在锤上模锻过程中会受到较大的冲击和热应力，因此需要定期进行维护和保养，以确保其性能和使用寿命。
维护和保养包括清洁、修复损坏、润滑等工作。
连杆的模锻工艺及模具设计任务书1．课题意义及目标意义:通过本课题的研究,培养学生综合运用所学知识的能力及用基本知识和专业知识解决生产中实际问题的能力,培养学生探索未知开拓创新的科学精神以及从事工程实践的基本能力。
目的:根据开式模锻成形理论和连杆零件图的要求,结合连杆锻造的技术和特点，对连杆锻造工艺进行具体分析,确定合理的连杆模锻工艺。
以所学专业为基础,以实用为目的,通过对连杆锻造工艺的分析及相关参数计算,进行模具设计。
2．主要任务1）、完成开题报告2）、零件图和模具装配图3）、设计说明书一本4）、电子资料一份3．主要参考资料[1]崔柏伟.发动机连杆模锻工艺及模具[J].机械工程师,2007,12:87-88 .[2]张昌明.铝合金连杆模锻工艺研究[J].机械设计与制造,2008,11:105-106.[3]刘昱虹.大型连杆锻造成形工艺分析[J].锻压机械,2000,35,04:25-26[4]陈晓华.典型零件模具图册[M].机械工业出版社,2006.审核人：年月日连杆的模锻工艺及模具设计摘要：本次毕业设计主要是对给定的连杆进行分析，然后进行锻件图的设计，确定锻锤吨位，然后选择模锻工步，再计算毛坯，确定坯料的尺寸，设计拔长模膛和滚压模膛，设计终锻模膛和预锻模膛，还需要设计锁扣、燕尾、键槽等。
本设计还涉及PROE、CAD软件，还有绘制表格，生成曲线图。
最后绘制了零件图和模具装配图。
通过这次设计，让我巩固了我大学所学的知识，受益良多。
关键词：连杆，模膛Abstract:The graduation project is mainly on a given link is analyzed and then design forging figure, and then select the forging step, and then calculate the blank determine the blank size, design stretching grooves and rolling grooves,determine the tonnage hammer,design the final forging die bore and blockers bore, also I need to design lock, dovetail, keyway and so on. This design also involves PROE, CAD software, and draw tables, generate graphs. Finally, draw spares and mold assembly drawing. Through this design, let me consolidate my knowledge of the university,and I benefited a lot. Keywords: link, bore1 前言 (3)2 锻件图的设计 (4)2.1 分模位置 (4)2.2 估算零件质量 (4)2.3 锻件形状复杂系数S (4)2.4 确定加工余量 (5)2.5 锻模斜度 (5)2.6 确定锻件公差 (5)2.7 锻件圆角半径 (5)2.8 冲孔连皮 (6)2.9 冷锻件图 (6)3 确定锻锤吨位 (8)4 飞边槽的确定 (9)5.1 计算毛坯图 (10)5.2 计算毛坯图的分析利用 (13)6 坯料的尺寸确定 (14)6.1 坯料体积和重量 (14)6.2 坯料规格的确定 (15)7 模锻工步选择 (16)8 拔长模膛 (17)8.1 作用 (17)8.2 型式 (17)9 滚压模膛设计 (19)9.1 作用 (19)9.2 型式 (19)9.3 纵向截面形状设计 (19)9.4 宽度B (21)9.5 尾部及钳口 (21)10 终锻模膛 (23)10.1 热锻件图设计 (23)10.2 钳口设计 (24)11 普通锁扣设计 (25)12 模锻锤的锻锤参数 (26)13 燕尾 (27)14 锻模结构设计 (28)14.1 模膛的布置 (28)14.2 模膛中心的确定 (28)14.3 模膛壁厚确定 (28)14.4 模块尺寸的确定 (29)14.5 模锻材料的选择 (29)14.6 连杆模锻工艺流程的最终确定 (29)参考文献 (30)致谢 (31)1前言连杆指的是在机构中的两端分别和主动、从动构件连接，用来传递运动的杆件。

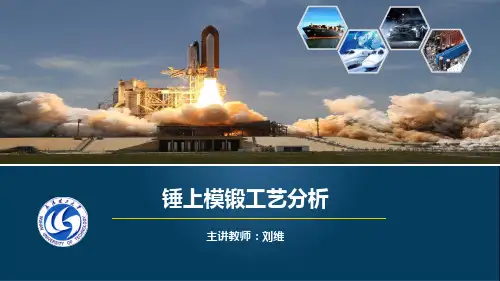

主讲教师：刘维锤上模锻工艺根据所用锻压设备及其锻造变形方式，通常将模锻分为锤上模锻、压力机模锻及平锻机模锻等。
模锻锤包括蒸汽空气模锻锤、无砧座锤、高速锤和液压模锻锤。
蒸汽空气模锻锤应用最普遍，一般简称为模锻锤。
锤上模锻工艺在压力作用下，毛坯在锻模型腔中被迫产生塑性变形，从而获得比自由锻更高质量的锻件。

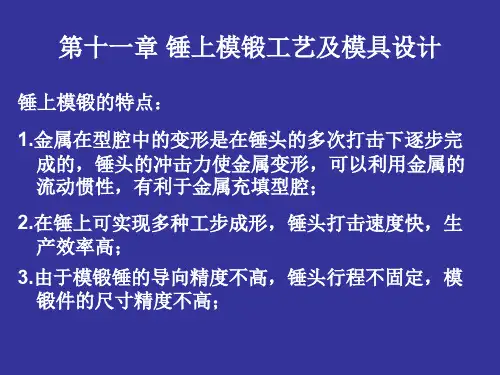

它是大批量锻件生产的主要方法，具有以下特点：①金属在型腔中的变形时在锤头的多次打击下逐步完成的，锤头的冲击力使金属变形，可利用金属的流动惯性，迫使金属充填型腔。
②在锤上可实现多工步成形，锤头打击速度快，生产效率高。
③模锻锤的导向精度不高，锤头行程不固定，模锻件的尺寸精度不高。
④无顶出装置，锻件出模困难，模锻斜度可适当大些。
⑤生产操作方便，劳动强度比自由锻小。
模锻件的分类●按照锻件分模线和主轴线（通过锻件各截面重心的连线在平面图上的投影）的形状以及锻件在平面图上轮廓尺寸比例，将模锻件分为：短轴类锻件长轴类锻件复杂类锻件模锻件的分类短轴类锻件：锻件在平面图上两个相互垂直方向的尺寸相等或相接近，在水平面上的投影为圆形或方形。
主要变形工步的锤击方向与主轴线平行，模锻时金属沿高度、宽度、长度方向同时流动，属于体积变形。
如齿轮、法兰盘、十字头等锻件。
模锻件的分类长轴类锻件：轴线的长度大于其它两个方向的尺寸，锤击方向与轴线垂直，金属沿主轴线流动小，主要沿高度和宽度方向流动。
如连杆和直轴等。
模锻件的分类复杂类锻件：具有短轴类和长轴类两类锻件特征的组合。
模锻件的工艺性便于锻后拔模：如图所示零件，上、下端面及柱面上均带有侧凹，不论将分型面设于什么位置，都不能保证锻后拔模，因此，必须增设锻造余块（敷料）改变锻件外形轮廓。
模锻件的工艺性力求形状简单、对称，避免截面差别过大的凸起、凹入或壁厚过薄：图a）所示零件最小和最大截面之比小于0.5，而且凸缘直径与壁厚相差过大，模锻时，凸缘端部不易充满，容易粘模。
而且凸缘厚度过薄，锻模散热性差。
连杆零件的锻模设计目录一．设计锻件图 (3)二．绘制锻件图 (8)三．设计终锻模膛 (9)四．确定锻造设备吨位 (13)五．设计预锻模膛 (14)六．绘制计算毛坯图 (15)七．确定坯料尺寸 (25)八．制坯模膛设计 (26)九．连杆锤锻模结构设计 (31)总结 (33)参考文献 (35)一．设计锻件图1.确定分模面分模面选在最大直径中部，如图下图所示。
把复杂形状放在上模，利用锻锤打击惯性使上模成型饱满，又可以利用锻件自重从上模容易脱出。
根据零件图很容易确定上下模对称直线分模。
分模面零件图2.确定加工余量和公差初估算锻件的质量为1.4kg；经查表40钢材质系数为M1；形状复杂系数属s3级。
S= mfmn=140024⨯⨯4⨯7.8510=0.19,查表5—3得水平方向和厚度方向的单边加工余量为 1.7～2.2mm，取2mm。
经查表5—4得高度公差为2.0 1.40.6+-mm，长度公差为2.8 1.90.9+-mm，宽度公差为2.2 1.50.7+-mm，错差公差为0.6mm残留飞边公差为0.7mm。
厚度公差经查表5—5，为2.0 1.50.6+-mm。
因该连杆机械加工时以大小头断面为定位基准，为保证平面度锻件在热处理、清理后要增加一道压印工序（平面冷精压）。
压印后机加工余量单边取0.75mm压印所需余量单边为0.4mm，则压印后大小头高度为（38+2×0.75）mm=39.5±0.2mm，模锻后大小头高度为（38+2×0.75+2×0.4）mm=40.3mm，考虑到保证压印有余量，模锻后厚度公差调整为1.3 1.00.3+-mm.考虑到大头叉部成型困难，故宽度公差增加，压印后，水平方向压印略有增加，故加工余量可适当减少，表现在宽度公差取3.5 2.51.0+-mm，长度公差取1.5 1.50+mm.表2-6 锤上模锻水平方向尺寸公差（mm）表2-7 内、外表面的加工余量Z1（单面）（mm）3.确定模锻斜度为了使锻件易于从模堂中取出，一般锻件与模堂壁接触部分须带一定的斜度，这斜度称为模锻斜度。

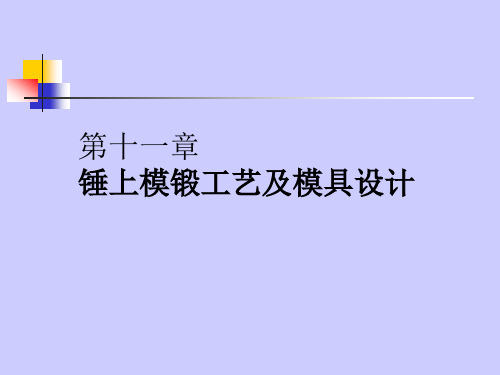

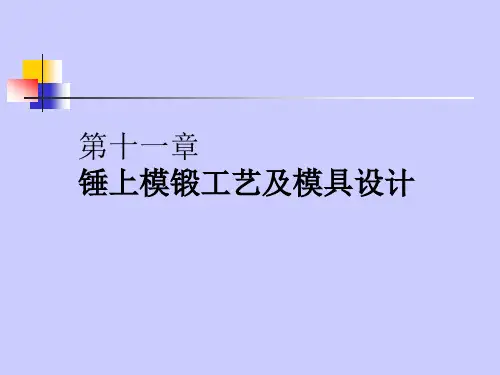

塑性成形工艺第十一章锤上模锻工艺及模具设计锤上模锻工艺是一种常见的金属塑性成形工艺，通过锤击和挤压金属材料，使其在锻模的作用下得到塑性变形，从而得到所需形状和尺寸的零件。
本文将从锤上模锻工艺及模具设计两个方面进行详细介绍。
一、锤上模锻工艺锤上模锻工艺是将预热好的金属坯料放置于模具中，通过锤击和挤压使其在模具的作用下得到塑性变形，从而得到所需形状和尺寸的零件。
具体的工艺流程如下：1.材料选择：根据零件的要求选择合适的金属材料，并对其进行预热处理，以提高其塑性和可锻性。
2.模具设计：根据零件的形状和尺寸要求，设计和制造适用的锻模。
3.预热坯料：将金属坯料放入预热炉中对其进行预热处理，使其达到适合锻造的温度。
4.放料：将预热好的金属坯料取出，放置于模具中。
5.锤击和挤压：用锤子对金属坯料进行锤击和挤压，使其在模具的作用下得到塑性变形，并逐渐冷却固化。
6.去毛刺：在锻造后对零件进行去除表面的毛刺处理。
7.检验和整形：对锻造后的零件进行质量检验，如尺寸、表面质量等，并进行修整和整形。
二、模具设计模具是实现锤上模锻工艺的重要工具，合理的模具设计能够保证锻件的形状和质量。
以下是模具设计的一些要点：1.模具材料：模具需要具有足够的硬度和耐磨性，常用的模具材料有合金工具钢、合金炉电极材料等。
2.模具结构：模具应具有足够的强度和刚度，能够承受锻造过程中的冲击和挤压力。
模具的结构应尽可能简单，易于制造和安装。
3.模具尺寸：模具的尺寸应根据零件的形状和尺寸要求进行合理确定。
模具的开裂数量和形式、上、下模的高度和准确度等都需要进行细致的计算和设计。
4.模具润滑：模具表面应涂抹适当的润滑剂，以减小模具与金属之间的摩擦力，提高成形性能。
5.模具冷却：模具内部应设置冷却装置，以保持模具在工作过程中的合适温度，减少模具磨损和延长使用寿命。
总之，锤上模锻工艺及模具设计是塑性成形工艺中的重要环节。
通过合理的工艺流程和模具设计，可以获得形状和尺寸精确的零件，并满足各种机械零件的使用要求。

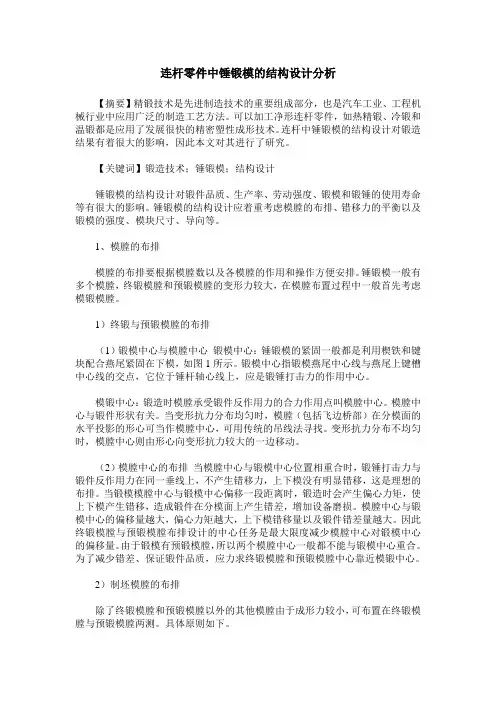

连杆零件中锤锻模的结构设计分析【摘要】精锻技术是先进制造技术的重要组成部分，也是汽车工业、工程机械行业中应用广泛的制造工艺方法。
可以加工净形连杆零件，如热精锻、冷锻和温锻都是应用了发展很快的精密塑性成形技术。
连杆中锤锻模的结构设计对锻造结果有着很大的影响，因此本文对其进行了研究。
【关键词】锻造技术；锤锻模；结构设计锤锻模的结构设计对锻件品质、生产率、劳动强度、锻模和锻锤的使用寿命等有很大的影响。
锤锻模的结构设计应着重考虑模膛的布排、错移力的平衡以及锻模的强度、模块尺寸、导向等。
1、模膛的布排模膛的布排要根据模膛数以及各模膛的作用和操作方便安排。
锤锻模一般有多个模膛，终锻模膛和预锻模膛的变形力较大，在模膛布置过程中一般首先考虑模锻模膛。
1）终锻与预锻模膛的布排（1）锻模中心与模膛中心锻模中心：锤锻模的紧固一般都是利用楔铁和键块配合燕尾紧固在下模，如图1所示。
锻模中心指锻模燕尾中心线与燕尾上键槽中心线的交点，它位于锤杆轴心线上，应是锻锤打击力的作用中心。
模锻中心：锻造时模膛承受锻件反作用力的合力作用点叫模膛中心。
模膛中心与锻件形状有关。
当变形抗力分布均匀时，模膛（包括飞边桥部）在分模面的水平投影的形心可当作模膛中心，可用传统的吊线法寻找。
变形抗力分布不均匀时，模膛中心则由形心向变形抗力较大的一边移动。
（2）模膛中心的布排当模膛中心与锻模中心位置相重合时，锻锤打击力与锻件反作用力在同一垂线上，不产生错移力，上下模没有明显错移，这是理想的布排。
当锻模模膛中心与锻模中心偏移一段距离时，锻造时会产生偏心力矩，使上下模产生错移，造成锻件在分模面上产生错差，增加设备磨损。
模膛中心与锻模中心的偏移量越大，偏心力矩越大，上下模错移量以及锻件错差量越大。
因此终锻模膛与预锻模膛布排设计的中心任务是最大限度减少模膛中心对锻模中心的偏移量。
由于锻模有预锻模膛，所以两个模膛中心一般都不能与锻模中心重合。
为了减少错差、保证锻件品质，应力求终锻模膛和预锻模膛中心靠近模锻中心。
模锻成形工艺案例班级 :序号 :姓名 :目录第1章绪论 (4)1.1模具和模具工业 (4)1.2我国模具的现状和发展趋势 (5)1.3数控技术在模具加工中的应用 (5)第2章零件的分析 (6)2.1连杆功能和结构特点 (6)2.2分析零件图 (7)第3章模锻及锤用锻模的了解 (8)3.1模锻工艺概述 (8)3.2锻模概述 (9)3.3锤用锻模介绍 (10)3.3.1 锤上锻模的特点 (10)3.3.2 锤上锻模的工艺路线 (11)第4章连杆锻模的设计 (12)4.1锻件图的设计 (12)4.1.1 确定分模位置 (12)4.1.2 机械加工余量的确定 (14)4.1.3 模锻件的公差的确定 (16)4.1.5 圆角半径的确定 (18)4.1.6 冲孔连皮 (19)4.1.7 技术要求 (20)4.2计算锻件的主要参数 (20)4.3确定锻锤吨位 (21)4.4确定飞边槽的形式和尺寸 (22)4.5设计终段模膛 (24)4.6设计预锻模膛 (24)4.9确定坯料尺寸 (29)4.10制坯模膛的设计 (31)4.11模膛结构设计 (34)4.12连杆模锻工艺流程 (41)参考文献 (42)第1章绪论1.1模具和模具工业在现代化工业产品中，60%一90%的工业产品需要使用模具加工，模具工业己成为工业发展的基础，许多新产品的开发和生产在很大程度上都依赖于模具生产，特别是汽车、轻工、电子、航空等行业尤为突出。
而作为制造业基础的机械行业，据国际生产技术协会预测，21世纪机械制造工业的零件，其粗加工的75%和精加工的50%都依靠模具完成。
因此，模具工业已成为国民经济的重要基础。
模具工业发展的关键是模具技术的进步，模具技术又涉及到多学科的交叉。
模具作为一种高附加值和技术密集型产品，其技术水平的高低已成为衡量一个国家制造水平的重要标志之一。
世界上许多国家，特别是一些工业发达国家都十分重视模具技术的开发，大力发展模具工业，积极采用先进技术和设备，提高模具制造水平，己取得了显著的经济效益。
目录引言 (2)1 锤锻工艺设计 (3)1.1热锻件图 (3)1.1.1分模面 (3)1.1.2余量及公差 (3)1.1.3拔模斜度 (4)1.1.4圆角半径 (4)1.1.5冲孔连皮 (4)1.1.6技术条件 (4)1.2锻件的主要参数 (4)1.3 设备吨位 (5)1.4计算毛坯图 (5)1.5制坯工步 (7)1.6坯料尺寸 (8)1.7模锻工艺流程 (8)2锻锤模具设计 (10)2.1 终锻模膛设计 (10)2.1.1 飞边槽设计 (10)2.1.2 钳口设计 (10)2.1.3 终锻模膛 (10)2.2 预锻模膛设计 (11)2.3 拔长模膛设计 (13)2.4滚压模膛设计 (14)2.5模膛排布 (15)2.5.1 排布顺序 (15)2.5.2 模膛壁厚 (15)2.5.3 模膛宽度方向排布 (15)2.5.4 模膛长度方向排布 (15)2.6模块设计 (15)2.7 锁扣设计 (16)2.8燕尾设计 (16)2.9模具校核 (16)2.10模具 (16)参考文献 (18)引言连杆是连杆机构中两端分别与主动和从动构件铰接以传递运动和力的杆件。
连杆是机器的主要运动件之一,它受载情况复杂,是较难设汁的重要零件之一。
连杆的工作条件要求连杆具有较高的强度和抗疲劳性能；又要求具有足够的钢性和韧性。
连杆是长轴类锻件中有代表性的锻件之一。
起重机连杆是起重机发动机的主要零件之一，工作时在高速下运转，工作条件比较繁重。
连杆的形状比较复杂，既有和曲轴相连的大头部，又有工字形断面的杆部，还有通过活塞销与活塞相连的小头部。
起重机连杆绝大多数都不需要机械加工，所以对连杆锻件的尺寸要求比较严格。
本次专业课程设计以起重机连杆为例，介绍它的锤锻工艺制订以及锻模设计的内容和步骤。
本次专业课程设计摒弃了传统的锤锻工艺设计手段,针对传统的手工计算、绘图和分析的方法将有很大的误差和设计时间周期长并且费时费力等缺点,应用了计算机辅助设计（CAD）技术,通过大型三维CAD软件UG进行零件的造型、工艺计算及工艺分析,提高了设计效率以及计算的准确性。
连杆的模锻工艺及模具设计连杆的模锻工艺及模具设计任务书1．课题意义及目标意义:通过本课题的研究,培养学生综合运用所学知识的能力及用基本知识和专业知识解决生产中实际问题的能力,培养学生探索未知开拓创新的科学精神以及从事工程实践的基本能力。
目的:根据开式模锻成形理论和连杆零件图的要求,结合连杆锻造的技术和特点，对连杆锻造工艺进行具体分析,确定合理的连杆模锻工艺。
以所学专业为基础,以实用为目的,通过对连杆锻造工艺的分析及相关参数计算,进行模具设计。
2．主要任务1）、完成开题报告2）、零件图和模具装配图3）、设计说明书一本4）、电子资料一份3．主要参考资料[1]崔柏伟.发动机连杆模锻工艺及模具[J].机械工程师,2007,12:87-88 .[2]张昌明.铝合金连杆模锻工艺研究[J].机械设计与制造,2008,11:105-106.[3]刘昱虹.大型连杆锻造成形工艺分析[J].锻压机械,2000,35,04:25-26[4]陈晓华.典型零件模具图册[M].机械工业出版社,2006.审核人：年月日连杆的模锻工艺及模具设计摘要：本次毕业设计主要是对给定的连杆进行分析，然后进行锻件图的设计，确定锻锤吨位，然后选择模锻工步，再计算毛坯，确定坯料的尺寸，设计拔长模膛和滚压模膛，设计终锻模膛和预锻模膛，还需要设计锁扣、燕尾、键槽等。
本设计还涉及PROE、CAD软件，还有绘制表格，生成曲线图。
最后绘制了零件图和模具装配图。
通过这次设计，让我巩固了我大学所学的知识，受益良多。
关键词：连杆，模膛Abstract:The graduation project is mainly on a given link is analyzed and then design forging figure, and then select the forging step, and then calculate the blank determine the blank size, design stretching grooves and rolling grooves,determine the tonnage hammer,design the final forging die bore and blockers bore, also I need to design lock, dovetail, keyway and so on. This design also involves PROE, CAD software, and draw tables, generate graphs. Finally, draw spares and mold assembly drawing. Through this design, let me consolidate my knowledge of the university,and I benefited a lot. Keywords: link, bore1 前言 (3)2 锻件图的设计 (4)2.1 分模位置 (4)2.2 估算零件质量 (4)2.3 锻件形状复杂系数S (4)2.4 确定加工余量 (5)2.5 锻模斜度 (5)2.6 确定锻件公差 (5)2.7 锻件圆角半径 (5)2.8 冲孔连皮 (6)2.9 冷锻件图 (6)3 确定锻锤吨位 (8)4 飞边槽的确定 (9)5.1 计算毛坯图 (10)5.2 计算毛坯图的分析利用 (13)6 坯料的尺寸确定 (14)6.1 坯料体积和重量 (14)6.2 坯料规格的确定 (15)7 模锻工步选择 (16)8 拔长模膛 (17)8.1 作用 (17)8.2 型式 (17)9 滚压模膛设计 (19)9.1 作用 (19)9.2 型式 (19)9.3 纵向截面形状设计 (19)9.4 宽度B (21)9.5 尾部及钳口 (21)10 终锻模膛 (23)10.1 热锻件图设计 (23)10.2 钳口设计 (24)11 普通锁扣设计 (25)12 模锻锤的锻锤参数 (26)13 燕尾 (27)14 锻模结构设计 (28)14.1 模膛的布置 (28)14.2 模膛中心的确定 (28)14.3 模膛壁厚确定 (28)14.4 模块尺寸的确定 (29)14.5 模锻材料的选择 (29)14.6 连杆模锻工艺流程的最终确定 (29)参考文献 (30)致谢 (31)1前言连杆指的是在机构中的两端分别和主动、从动构件连接，用来传递运动的杆件。

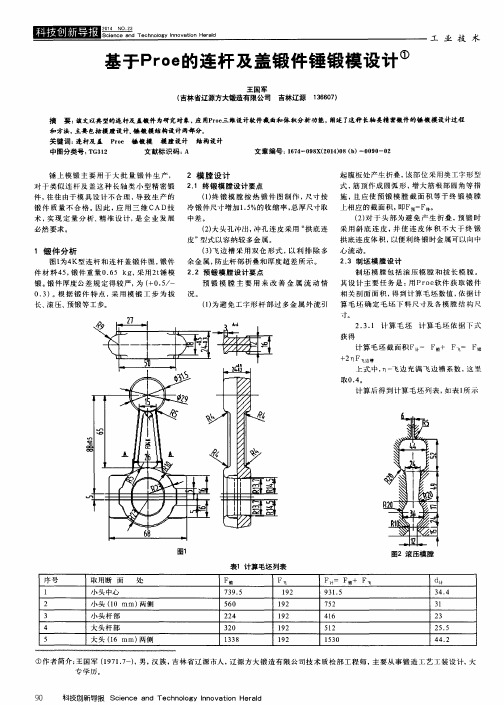

6105QA连杆锤锻模具设计摘要：本文介绍了锻造的重要性及锤锻在现代锻造工业技术发展中的地位及适应性。
通过对零件进行了分析及计算，确定了加工余量及公差，设计出了终锻型槽、预锻型槽、锻模结构设计等。
保证了锻件的外廓尺寸和精度要求，成本低生产率高符合实际生产要求。
关键词：锻造；锤上模锻；加工工序；终锻型槽；预锻型槽1 引言“锻造”作为金属加工的主要方法和手段之一，在国民经济中占有举足轻重的地位，是装备制造业，特别是机械、汽车行业，以及军工、航空航天工业中的不可缺少的主要加工工艺。
锻锤的突出优点在于打击速度快，因而模具接触时间短，特别适合要求高速变形来充填模具的场合。
例如带有薄筋板、形状复杂的而且有重量公差要求的锻件。
由于其快速、灵活的操作特性，其适应性非常强，有人称之为“万能”设备，因而特别适合多品种、小批量的生产。
2连杆锻锤设计流程锻模设计是为了实现一定的变形工艺而进行的。
因此，在生产中应首先根据零件的尺寸、形状、技术要求、生产批量大小和车间的具体情况确定变形工艺和模锻设备、然后再设计锻模。
锻模设计的程序如下：1.零件分析；2.根据零件图设计锻件图；3.根据锻件图计算锻件主要参数；4.确定锻锤吨位；5.考虑收缩率绘制热锻件图；6.连杆模锻工艺流程（拔长-滚挤-预锻-终锻）；7.设计终锻型槽；8.设计预锻型槽；9.绘制计算毛坯图；10.制坯工步的选择；11.确定坯料尺寸；12.制坯型槽设计；13.连杆锤锻模结构设计。
锻模的设计3.1零件分析连杆是汽车发动机中的零件，主要用来连接活塞和曲轴。
其功能是将活塞承受的燃油爆发力传递给曲轴，使活塞的往复运动转变为曲轴的旋转运动。
汽车发动机转速很高，连杆在高速运动中将承受很大的交变应力。
3.2确定分模位置分模面一般应该设置在锻件的最大轮廓处，在本设计中如图1所示A-A截面为最大截面，所以A-A截面为分模面。
3.3确定加工余量和公差根据锻件图的具体数据，进行以下计算：估算锻件质量：杆长L=210-40-60=110mm；杆部的截面积为=32x24=768 mm所以连杆杆部的体积约为：V=110x768=84480mm大头体积：R＝37.5mm；R＝120/2＝60mm；又因为连杆大头只有一半为此次锻造所需要有效部分，所以大头体积为：V＝1/2xπh（R- R）＝1/2x3.14x40（60-37.5）＝137767.5mm小头体积：R＝29.5mm ；R＝21.5mm；所以小头体积为：V＝πh（R- R）＝3.14 x 40(29.5-21.5) ＝51244mm；所以该连杆的体积为：V＝V+ V+ V＝84480+137767.5+51244≈273491.5 mm；M＝ρv＝7.85x273491.51x10＝2146.9g；所以锻件质量约为2.15Kg。
