目录第一章液压传动基础知识绪论第二章液压动力元件第三章液压执行元件第四章液压控制元件第五章液压辅助元件第六章液压基本回路第七章典型液压传动系统第八章液压伺服和电液比例控制技术第九章液压系统的安装和使用第十章液压系统的故障诊断与排除第十一章气源装置及气动辅助元件第十二章气动执行元件第十三章气动控制元件第十四章气动基本回路第十五章气压传动系统实例一、液压与气压传动的研究对象液压与气压传动是以有压流体(压力油或压缩空气)为工作介质，来实现各种机械的传动和自动控制的传动形式。
液压传动传递动力大，运动平稳，但由于液体粘性大，在流动过程中阻力损失大，因而不宜作远距离传动和控制；而气压传动由于空气的可压缩性大，且工作压力低(通常在1.0MPa以下)，所以传递动力不大，运动也不如液压传动平稳，但空气粘性小，传递过程中阻力小、速度快、反应灵敏，因而气压传动能用于远距离的传动和控制。
二、液压与气压传动的工作原理图0-1 液压千斤顶a)液压千斤顶原理图b)液压千斤顶简化模型1－杠杆手柄2－小缸体3－小活塞4、7－单向阀5－吸油管6、10－管道8－大活塞9－大缸体11－截止阀12－通大气式油箱1.力比例关系或(0-1)式中A1、A2分别为小活塞和大活塞的作用面积；F1为杠杆手柄作用在小活塞上的力。
在液压和气压传动中工作压力取决于负载，而与流入的流体多少无关。
2.运动关系或(0-2)式中h1、h2分别为小活塞和大活塞的位移。
●从式(O-2)可知，两活塞的位移和两活塞的面积成反比。
将A1h1=A2h2两端同除以活塞移动的时间t得：即(0-3)式中v1、v2分别为小活塞和大活塞的运动速度。
●从式(0-3)可以看出，活塞的运动速度和活塞的作用面积成反比。
(0-4)如果已知进入缸体的流量q ，则活塞的运动速度为：(0-5)●从式(O-5)可得到另一个重要的基本概念，即活塞的运动速度取决于进入液压(气压)缸(马达)的流量，而与流体压力大小无关。
液压与气动技术教学教材
液压与气动技术是机械工程专业的核心课程之一，也是现代工业中不可或缺的技术。
本教材包括以下内容：
第一章液压系统基础
介绍液压系统的基本结构，液压元件的分类和作用，以及液压油的选择和性能要求。
第二章液压传动系统
讲解不同类型的液压泵和液压马达的原理与特点，以及液压缸和液压伺服的应用。
第三章液压控制系统
介绍液压控制系统的原理和分类，以及在机床、冶金和汽车行业中的应用实例。
第四章气压系统基础
讲解气压系统的基本结构、气动元件的功能分类，以及气动油的选择和性能要求。
第五章气压传动系统
介绍不同类型的气动元件的原理与特点，以及在自动化装备和交通运输系统中的应用实例。
第六章气动控制系统
讲解气动控制系统的原理和应用领域，包括压力控制、速度控制和位置控制等方面。
本教材内容全面，涵盖了液压与气动技术的基础知识和实际应用。
旨在帮助学生深入了解液压与气动，为未来的工作做好充分准备。
《液压与气动技术》课程学习指导绪论在学习本章时，主要应理解液压与气压传动的工作原理以及液压与气压传动系统的组成，应着重注意以下几点：一、液压与气压传动的工作原理液压与气压传动是采用流体(液压油或压缩空气)作为传动介质来传递力和运动的，在传递力时，运用了流体力学中的帕斯卡原理；而在传递运动时，则运用了在密闭容积中输出与输人流体容积相等的原理(质量守恒定律)。
二、液压与气压传动的两个重要概念液压与气压传动中最基本、最重要的参数：压力和流量(掌握其定义及常用单位)。
液压传动的两个工作特性(贯穿全书，正确理解，熟练掌握)：(1) 在不考虑泄漏的条件下，液压与气压传动中的工作压力取决于外负载。
(2) 执行机构的运动速度取决于输入其流量的大小，而与外负载无关(在忽略泄漏、液体的压缩性及容器、管路变形的条件下)。
三、液压与气压系统的主要组成通常一个完整的液压系统由以下五个部分组成：(1) 动力元件：如液压泵、空气压缩机等。
将原动机的机械能(Fυ或Tω)转换成液压能(pq)。
(2) 执行元件：如液压缸、气缸等。
将液压能转换成机械能。
(3) 控制元件：如各种控制阀。
利用这些元件对系统中的液体的压力、流量及方向进行控制或调节，以满足工作装置对传动的要求。

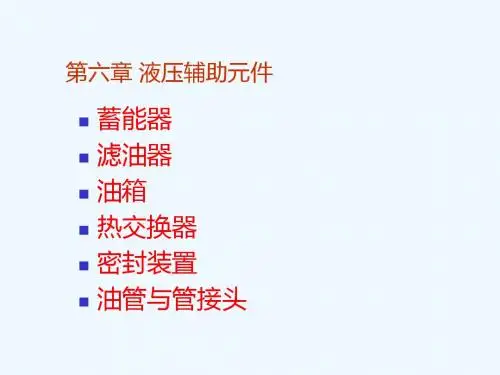

(4) 辅助元件：起辅助作用，如油箱、滤油器、管路、管接头及各种控制、检测仪表等。
在有些系统中，为了进一步改善系统性能还采用蓄能器、加热器及散热器等。
(5) 工作介质：液压油或压缩空气，是动力传递的载体。
液压与气压传动系统作为能量转换和传递的装置把机械能(原动机)Tω转化为液压能和气压能(液压泵和空气压缩机的输出) pq，再转化为机械能(执行机构输出) )Tω或Fυ，系统本身并不能产生能量，而在每个转换和调节环节上都要消耗一定的能量，所以一般的液压与气压传动系统的效率不会很高。
在工程实际中，采用“气动与液压”图形符号(GB/T786．1-1993(2001*)) 绘制液压系统原理图。
