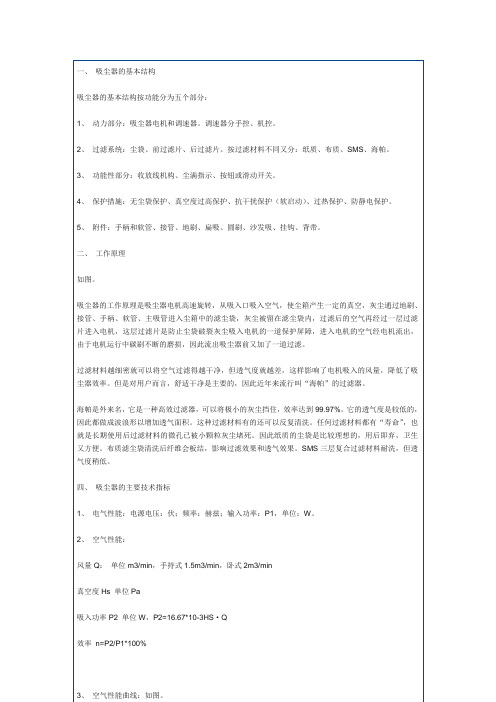

一、吸尘器的基本结构吸尘器的基本结构按功能分为五个部分：1、动力部分：吸尘器电机和调速器。
调速器分手控、机控。
2、过滤系统：尘袋、前过滤片、后过滤片。
按过滤材料不同又分：纸质、布质、SMS、海帕。
3、功能性部分：收放线机构、尘满指示、按钮或滑动开关。
4、保护措施：无尘袋保护、真空度过高保护、抗干扰保护（软启动）、过热保护、防静电保护。
5、附件：手柄和软管、接管、地刷、扁吸、圆刷、沙发吸、挂钩、背带。
二、工作原理如图。
吸尘器的工作原理是吸尘器电机高速旋转，从吸入口吸入空气，使尘箱产生一定的真空，灰尘通过地刷、接管、手柄、软管、主吸管进入尘箱中的滤尘袋，灰尘被留在滤尘袋内，过滤后的空气再经过一层过滤片进入电机，这层过滤片是防止尘袋破裂灰尘吸入电机的一道保护屏障，进入电机的空气经电机流出，由于电机运行中碳刷不断的磨损，因此流出吸尘器前又加了一道过滤。
过滤材料越细密就可以将空气过滤得越干净，但透气度就越差，这样影响了电机吸入的风量，降低了吸尘器效率。
但是对用户而言，舒适干净是主要的，因此近年来流行叫“海帕”的过滤器。
海帕是外来名，它是一种高效过滤器，可以将极小的灰尘挡住，效率达到99.97%。
它的透气度是较低的，因此都做成波浪形以增加透气面积。
这种过滤材料有的还可以反复清洗。
任何过滤材料都有“寿命”，也就是长期使用后过滤材料的微孔已被小颗粒灰尘堵死。
因此纸质的尘袋是比较理想的，用后即弃，卫生又方便。
布质滤尘袋清洗后纤维会板结，影响过滤效果和透气效果。
SMS三层复合过滤材料耐洗，但透气度稍低。
四、吸尘器的主要技术指标1、电气性能：电源电压：伏；频率：赫兹；输入功率：P1，单位：W。
2、空气性能：风量Q：单位m3/min，手持式1.5m3/min，卧式2m3/min真空度Hs 单位Pa吸入功率P2 单位W，P2=16.67*10-3HS·Q效率n=P2/P1*100%3、空气性能曲线：如图。
吸尘器的工作原理吸尘器是一种家用电器，用于清洁室内地面、家具和其他表面上的灰尘和污垢。
它通过产生负压来吸入空气中的灰尘，并将其收集在一个容器或袋子中。
下面将详细介绍吸尘器的工作原理。
1. 主要组成部分：吸尘器主要由电机、风扇、过滤器、容器/袋子和吸头等组成。
2. 工作原理：当吸尘器开启时，电机开始工作。
电机通过旋转风扇产生负压。
风扇的旋转会产生强大的气流，将空气从吸头吸入吸尘器内部。
3. 负压原理：负压是吸尘器工作的关键原理。
当风扇旋转时，它会在吸头和风扇之间形成一个低压区域。
这个低压区域会吸引周围的空气和灰尘进入吸尘器。
4. 过滤器的作用：吸入的空气中含有大量的灰尘和细菌。
为了防止这些灰尘和细菌进入电机和其他内部部件，吸尘器通常配备有过滤器。
过滤器可以有效地过滤空气中的灰尘和细菌，使其不会再被排出到室内。
5. 容器/袋子的作用：吸入的灰尘和污垢会被收集在吸尘器的容器或袋子中。
容器和袋子的设计使得灰尘和污垢不会再次进入室内环境。
当容器或袋子满了之后，用户可以将其取出并清空或更换。
6. 吸头的设计：吸头是吸尘器与地面或其他表面接触的部分。
吸头的设计可以根据不同的清洁需求进行调整。
例如，有些吸头适用于地板，而另一些适用于家具表面。
吸头的设计可以影响吸尘器的清洁效果。
7. 不同类型的吸尘器：根据工作原理和使用方式的不同，吸尘器可以分为直立式吸尘器、手持式吸尘器、罐式吸尘器等。
不同类型的吸尘器在工作原理上可能会有所差异，但整体的工作原理基本相同。
总结：吸尘器的工作原理是通过电机产生负压，吸入空气中的灰尘和污垢，并通过过滤器将其收集在容器或袋子中。
吸尘器的设计和吸头的选择可以根据不同的清洁需求进行调整。
吸尘器是一种方便高效的家用电器，可以有效地清洁室内环境，提供一个更加舒适和洁净的居住环境。
第二章吸尘器的结构和原理第一节吸尘器的原理简述吸尘器主要由起尘、吸尘、滤尘三部分组成,一般包括串激整流子电动机、离心式风机、滤尘器(袋)和吸尘附件。
一般吸尘器的功率为400~1 000 W或更高,便携式吸尘器的功率一般为250 W及以下。
近年来,为了适应各方面的需求,有的制造商研发并生产了多种新型吸尘器。
新型吸尘器除提升吸力等基本性能之外,主要围绕着使用方便、节省能源、环保及减轻噪声等方面作了改进,具体品种有:强吸力式、无电源线式(用蓄电池供电)、自动卷绕电源线式、无级调速式、零排气式、多重过滤式等。
然而,这些新品因成本高、售价贵,普及到家庭尚需较长时间,社会拥有量不大,故这里不作详述,但其核心部件(电机)和其他不少方面的维修原理及方法却与普通吸尘器大多相同。
目前国内家庭主要使用的是普通型筒式和车式吸尘器。
几年前就陆续进入了维修期,社会维修需求较大。
下面就以图2.1所示的典型的筒式吸尘器为例,介绍其基本结构和原理。
车式吸尘器除外形不同外,其他与筒式机大同小异。
图2.1 典型筒式吸尘器基本结构和原理图吸尘器主要是由工程塑料机壳、电机、叶轮、电源开关、过滤罩和吸尘接管等附件所组成。
其中,电机安装在机壳的上部,机壳的下部用于收集灰尘,相当于一个集尘箱,灰尘由箱上的进风口被吸入集尘腔。
叶轮又称“风轮”,通常用铝合金制成,外观如风扇叶片,但大多有5~9片旋涡状的叶片。
叶轮固定在电机转轴的一端,外面装有金属防护罩。
附件主要是各种塑料接管和吸刷、吸嘴。
一般的吸尘器在使用时,须先将软接管的一端插入机身的进风口,并旋动至两者紧密接合;然后将弯接管与软管另一端相接,再套接上长管,配接上所需的吸刷(或吸嘴)之后,插上电源插头,按下电源开关,电机启动运转就可以吸尘了。
有些吸尘器的吸尘管设计得更简洁实用,操作起来就更方便省时。
为了便于吸尘器灵活移动,大多数都装有一个或多个万向轮。
吸尘器能除尘,主要在于它的“头部”装有一个电动抽风机。
吸尘器的工作原理是什么关于吸尘器的工作原理是什么吸尘器的工作原理是什么1吸尘器的工作原理之吸尘器结构在介绍吸尘器的工作原理之前，我们来了解了解吸尘器的结构，清楚了结构才便于理解原理。
吸尘器一般由动力装置，过滤装置和附件部分三大结构组成。
动力部分当然就是最重要的电机，电机有不同的型号大小和分类，此外还有电机输出功率的大小调节装置，简称调控器；过滤系统就是以过滤网啊，尘袋啊等组成；附件部门也就是一些额外配件和人性化设计，方便人们使用，比如手柄，软管等。
吸尘器的工作原理上面了解了吸尘器结构，现在来说说吸尘器的工作原理。
其实吸尘器的工作原理也不复杂，主要是利用压强原理。
吸尘器工作时，电机运作高速旋转，把贴近地面的空气吸走，造成一个类似真空的环境，由于大气压强的作用，地面上的毛发等垃圾物就被外部大气压推进吸尘器，因此也可以说是吸尘器吸入垃圾物。
在吸入垃圾后，用过滤袋过滤网将垃圾过滤出来，这样吸尘器就完成一个工作循环。
吸尘器的工作原理之吸尘器推荐海尔 ZW1401B这是一款卧式吸尘器，至于海尔这个品牌不用多说了，国人都很清楚。
这款海尔吸尘器拥有超静音的工作模式，是一款真正的无耗材吸尘器。
首先紫色的外观就很吸引人，采用海尔最新一代涡流风道，吸力大大提升，特有的双侧排风设计，可以更测底的过滤，同时延长寿命。
不过正如大家所知，海尔不是专业做吸尘器的公司。
杰诺 JN202—20L这款吸尘器是一款桶式吸尘器，它的桶身是由金属做的，很坚固很耐用。
干湿两用，可以吸干性垃圾，也可以吸水吸液体污染物。
作为一般的家用清洁，使用寿命可长达10年。
杰诺桶式吸尘器远销海外，配有德国先进的电机，性价比超高。
不过这种金属桶身稍微有点重，外观也没有那么华丽。
怎么样，阅读完本文是不是对吸尘器的工作原理很清楚了，也对吸尘器有了更进一步的了解？同时想要购买吸尘器的朋友注意咯，购买吸尘器时可以根据自己的实际情况具体而定，不用盲目跟风。
吸尘器的工作原理是什么2自动吸尘器是内置智能芯片，能自动识别判断家庭环境，计算行走路径，自动清扫地板上的灰尘，今天我们就一起看下智能吸尘器工作原理。
吸尘器的工作原理引言概述：吸尘器是我们日常生活中常见的电器之一，它的工作原理是通过吸力将灰尘和污垢吸入机器内部，并将空气排出。
本文将详细介绍吸尘器的工作原理，包括其组成部份、工作原理以及吸尘器的不同类型。
一、组成部份：1.1 电动机：吸尘器的核心部件是电动机，它提供了吸力的动力。
电动机通过旋转风轮产生负压，将空气和灰尘吸入吸尘器内部。
1.2 风轮：风轮是电动机的关键部件，它通过旋转产生强大的吸力。
风轮通常由塑料或者金属制成，其形状和叶片的设计会影响吸力的强度和效果。
1.3 过滤系统：吸尘器的过滤系统起着关键的作用，它能够阻挠灰尘和污垢进入电动机并保护其正常工作。
过滤系统通常由多层滤网组成，可以过滤空气中的弱小颗粒，同时保持排出的空气清洁。
二、工作原理：2.1 吸力产生：当吸尘器启动时，电动机开始旋转风轮。
风轮产生的旋转力会带动空气形成负压区域，吸引周围的空气和灰尘进入吸尘器。
2.2 空气过滤：进入吸尘器的空气通过过滤系统，其中的滤网会阻挠灰尘和污垢进入电动机。
较大的颗粒会被初级过滤器拦截，而弱小颗粒则会被高效过滤器捕捉。
2.3 空气排出：经过过滤的空气会被排出吸尘器，并将灰尘和污垢留在吸尘器内部的采集容器中。
这样，吸尘器既能清洁空气，又能有效去除灰尘和污垢。
三、吸尘器的类型：3.1 干式吸尘器：干式吸尘器是最常见的吸尘器类型，适合于清洁地板、地毯和家具等干燥的表面。
它通过旋转风轮产生吸力，将灰尘吸入采集容器。
3.2 湿式吸尘器：湿式吸尘器可以处理湿润的表面和液体污垢。
它具有水箱和吸水管，可以将液体吸入吸尘器并储存在水箱中，同时过滤系统可以阻挠水分进入电动机。
3.3 手持式吸尘器：手持式吸尘器小巧便携，适合于清洁狭小的空偶尔难以到达的角落。
它通常由充电电池供电，具有较小的容量和吸力，适合处理轻度的灰尘和污垢。
四、使用和维护：4.1 正确使用：使用吸尘器时，应根据不同的表面选择合适的吸头和吸力档位，以确保清洁效果和保护家具表面。
吸尘器的原理结构图吸尘器是一种家用电器，主要用于清扫地面上的灰尘、脏物等。
它通过吸入空气并过滤其中的灰尘和脏物，将清洁后的空气排出，从而达到清洁地面的目的。
吸尘器的原理结构图如下所示：一、原理。
1. 吸入空气。
吸尘器通过电机产生负压，使周围的空气被吸入吸尘器内部。
2. 过滤灰尘。
吸入的空气中含有大量的灰尘和脏物，吸尘器内部的过滤器会将这些灰尘和脏物过滤出来，使空气变得清洁。
3. 排出清洁空气。
经过过滤后的清洁空气会被排出吸尘器，同时灰尘和脏物则被留在吸尘器内部的储尘袋或储尘盒中。
二、结构。
1. 电机。
吸尘器的电机是其动力来源，通过电机产生的负压来吸入空气。
2. 过滤器。
过滤器是吸尘器内部的重要部件，它能够有效过滤空气中的灰尘和脏物，保证排出的空气是清洁的。
3. 储尘袋/储尘盒。
吸尘器内部通常会设置一个储尘袋或储尘盒，用来收集过滤后的灰尘和脏物，方便清洁和更换。
4. 吸头。
吸尘器的吸头是用来接触地面并吸入灰尘和脏物的部件，不同类型的吸头适用于不同的清洁场景。
5. 控制面板。
一般吸尘器上会设置有控制面板，用来控制吸尘器的开关、吸力大小等功能。
6. 轮子。
吸尘器通常会配备轮子，方便用户在地面上移动吸尘器，提高使用的便利性。
7. 电源线。
吸尘器的电源线用来连接电源，为吸尘器提供工作所需的电能。
三、总结。
吸尘器通过电机产生负压，吸入空气并通过过滤器过滤灰尘和脏物，最终排出清洁空气，同时将灰尘和脏物储存在储尘袋或储尘盒中。
吸尘器的结构包括电机、过滤器、储尘袋/储尘盒、吸头、控制面板、轮子和电源线等部件。
这些部件共同协作，使吸尘器能够有效地完成清洁工作。
吸尘器的原理
吸尘器的工作原理是通过产生负压来吸附空气中的灰尘和杂物。
吸尘器主要由电动机、风机、过滤系统和吸头组成。
当吸尘器开始工作时，电动机会产生强力的旋转力，使风机开始转动。
风机的旋转会引起空气流动，形成一个低压区域。
此时，吸头处于高压区域，灰尘和杂物会受到气流的吸引进入吸头。
进入吸头的空气和杂物会经过过滤系统。
过滤系统通常由多层网格组成，其主要作用是过滤掉灰尘和杂物，让空气通过并重新循环。
较小的灰尘颗粒会被过滤网捕获，而更大的杂物会停留在吸尘器的集尘袋中。
经过过滤系统的空气会被风机吸引，继续流动。
风机的转动会通过一个排气管将空气排出吸尘器。
由于吸尘器内部形成了一个低压区域，外界的空气会顺着这个压差进入吸尘器补充。
吸尘器的这个循环过程会不断重复，直到达到满意的清洁效果。
一些高端的吸尘器还会配备电子控制系统，可以调节吸力和保护电动机的运行。
综上所述，吸尘器通过产生负压、通过过滤系统过滤颗粒物和杂物，最终实现清洁空气的目的。
这种工作原理使得吸尘器成为一种方便、高效的家居清洁工具。
吸尘器的原理及应用1. 吸尘器的原理吸尘器是一种常见的家用清洁工具，它通过产生负压来吸入灰尘和脏物。
吸尘器通常由以下几个部分组成： - 电机：吸尘器的核心部件，通过转动产生负压。
-过滤器：用于过滤空气中的灰尘和杂物。
- 吸嘴：用于吸入灰尘和脏物的部件。
吸尘器的工作原理如下： 1. 当吸尘器开启时，电机开始转动，形成高速旋转的叶轮。
2. 由于旋转的叶轮产生了负压，空气被吸入吸尘器。
3. 吸入的空气通过过滤器，其中的灰尘和杂物被截留。
4. 清洁的空气从吸尘器的排风孔排出。
2. 吸尘器的应用吸尘器在日常生活中广泛应用于以下几个领域： ### 2.1 家庭清洁吸尘器是家庭清洁的重要工具之一，可以清洁地板、地毯、沙发等各种家具。
它能够高效地吸收灰尘和脏物，使居室环境保持清洁卫生。
2.2 商业清洁吸尘器也被广泛用于商业清洁领域，如酒店、办公楼等场所。
通过使用吸尘器，清洁人员能够更快、更有效地完成清扫工作，提高工作效率。
2.3 工业清洁在工业生产过程中，往往会产生大量的灰尘和杂物。
吸尘器在这些场所发挥着重要作用，帮助工人清除灰尘，保持工作环境的清洁和安全。
2.4 车辆清洁吸尘器在车辆清洁领域也有广泛的应用。
通过使用吸尘器，可以清洁车内的地毯、座椅等部位，保持车内环境的干净和舒适。
3. 吸尘器的优点相比传统的清洁方法，吸尘器具有以下几个优点： - 高效：吸尘器能够高速旋转产生负压，从而高效吸收灰尘和脏物。
- 方便：使用吸尘器更加方便快捷，只需将吸头对准需要清洁的地方，就能够完成清洁工作。
- 环保：吸尘器通过过滤器过滤出清洁的空气，减少对环境的污染。
- 多功能：吸尘器可以根据不同的需要选择不同的吸头和功能，适用于各种清洁任务。
4. 吸尘器的使用注意事项在使用吸尘器时，需要注意以下几点： - 阅读并遵守使用说明书中的安全操作规定。
- 定期清理和更换过滤器，以保证吸尘器的吸力和清洁效果。
- 避免吸入尖锐物体或液体，以免损坏吸尘器。
吸尘器的原理和结构1、吸尘原理。
吸尘器的风机叶轮在宝动処高速驱动下，将叶轮中的空气高速排出风机，同时使吸尘部分内空气不断地补充进风机。
这样不妨与外界形成较高的压差。
吸嘴的尘埃、脏物随空气被吸入吸尘部分，并经过漏器过漏，将尘埃、脏物收集与尘筒内。
2、吸尘器的原件。
所有吸尘器都配有一个组装刷头，供清理地板及地毯使用。
吸力式吸尘器还会配备一系列的清洁刷及吸嘴，以便清扫角落、窗帘、沙发和缝隙用。
3、喉管：所有吸力式的吸尘器都会装备硬喉管，用来连接清洁用的软喉管及附件。
4、电动刷：内式吸尘器的清洁头，是混合式吸尘器特别有的配件。
5、圆刷头：也较小吸嘴，可做36（严回转，方便清渣家具、精细网织物等。
6、扁吸嘴：又称缝隙吸嘴，是一支细长、扁平的硬吸嘴。
特别适用于清洁墙边、辐射式暖片、角落及浅窄地方。
7、扫尘刷：用长而软的秦毛制成，适用于清洁窗帘、墙壁等。
吸尘器主要由起尘、吸尘、滤尘三部分组成，一般包括串激整流于电动机、离心式风机、滤尘器（袋）和吸尘附件。
一般吸尘器的功率为400-1000W 或更髙，便携式吸尘器的功率一般为25OW R其以下。
吸尘器能除尘，主要在于它的“头部”装有一个电动抽风机。
抽风机的转轴上有风叶轮，通电后，抽风机会以每秒50（）圈的转速产生极强的吸力和压力，在吸力和压力的作用下，空气高速排出，而风机前端吸尘部分的空气不断地补充风机中的空气，致使吸尘器内部产生瞬时真空，和外界大气压形成负压差，在此压差的作用下，吸入含灰尘的空气。
灰尘等杂物依次通过地毯或地板刷、长接管、弯管、软管、软管接头进入滤尘袋，灰尘等杂物滞留在滤尘袋内，空气经过滤片净化后，再由机体尾部排出。
选购吸尘器的注意亭项吸尘器，一般分为三种：桶式吸尘器、卧式吸尘器、手持式吸尘器。
它们分别用在不同的场所。
而吸尘器一般都是利用电动机带动叶轮高速錠转，使集尘室内形成局部真空。
与集尘室外形成气压差产生气流灰尘随气流一起吸入集尘室内，经过滤，将灰尘留存与集尘室内，排出洁净空气。
第二章吸尘器的结构和原理第一节吸尘器的原理简述吸尘器主要由起尘、吸尘、滤尘三部分组成,一般包括串激整流子电动机、离心式风机、滤尘器(袋)和吸尘附件。
一般吸尘器的功率为400~1 000 W或更高,便携式吸尘器的功率一般为250 W及以下。
近年来,为了适应各方面的需求,有的制造商研发并生产了多种新型吸尘器。
新型吸尘器除提升吸力等基本性能之外,主要围绕着使用方便、节省能源、环保及减轻噪声等方面作了改进,具体品种有:强吸力式、无电源线式(用蓄电池供电)、自动卷绕电源线式、无级调速式、零排气式、多重过滤式等。
然而,这些新品因成本高、售价贵,普及到家庭尚需较长时间,社会拥有量不大,故这里不作详述,但其核心部件(电机)和其他不少方面的维修原理及方法却与普通吸尘器大多相同。
目前国内家庭主要使用的是普通型筒式和车式吸尘器。
几年前就陆续进入了维修期,社会维修需求较大。
下面就以图2.1所示的典型的筒式吸尘器为例,介绍其基本结构和原理。
车式吸尘器除外形不同外,其他与筒式机大同小异。
图2.1 典型筒式吸尘器基本结构和原理图吸尘器主要是由工程塑料机壳、电机、叶轮、电源开关、过滤罩和吸尘接管等附件所组成。
其中,电机安装在机壳的上部,机壳的下部用于收集灰尘,相当于一个集尘箱,灰尘由箱上的进风口被吸入集尘腔。
叶轮又称“风轮”,通常用铝合金制成,外观如风扇叶片,但大多有5~9片旋涡状的叶片。
叶轮固定在电机转轴的一端,外面装有金属防护罩。
附件主要是各种塑料接管和吸刷、吸嘴。
一般的吸尘器在使用时,须先将软接管的一端插入机身的进风口,并旋动至两者紧密接合;然后将弯接管与软管另一端相接,再套接上长管,配接上所需的吸刷(或吸嘴)之后,插上电源插头,按下电源开关,电机启动运转就可以吸尘了。
有些吸尘器的吸尘管设计得更简洁实用,操作起来就更方便省时。
为了便于吸尘器灵活移动,大多数都装有一个或多个万向轮。
吸尘器能除尘,主要在于它的“头部”装有一个电动抽风机。
抽风机的转轴上有风叶轮,通电后,抽风机就会以500 r/s(转/秒)的转速而产生极强的吸力和压力,在吸力和压力的作用下,空气高速排出,而风机前端吸尘部分的空气不断地补充风机中的空气,致使吸尘器内部产生瞬时真空,与外界大气压形成负压差,在此压差的作用下,吸入含灰尘的空气,灰尘等杂物依次通过地毯-地板刷、长接管、弯管、软管、软管接头进入滤尘袋,灰尘等杂物滞留在滤尘袋内,空气经过滤片净化后,由机体尾部排出。
由于气体经过电机时被加热,所以吸尘器尾部排出的气体是热的。
吸尘器的吸尘桶内装有一个收集灰尘的盒子,尘垢便留在集尘盒里,盒子装满后,可取出用水刷洗清理。
吸尘器配上不同的部件,可以完成不同的清洁工作。
例如,配上地板刷,可清洁地面;配上扁毛刷,可清洁沙发面、床单、窗帘等;配上小吸嘴,可清除小角落的尘埃和一些家庭器具内的尘垢。

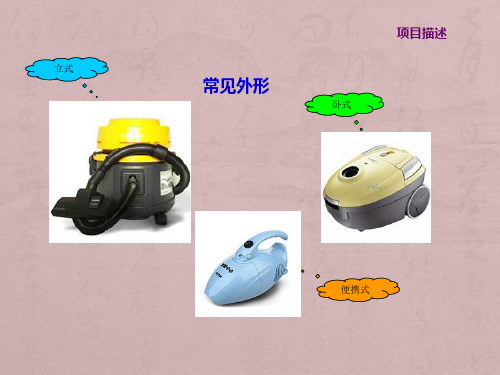

图2.2和图2.3分别为立式吸尘器和卧式吸尘器的工作原理示意图。
图2.2 立式吸尘器的工作原理示意图图2.3 卧式吸尘器的工作原理示意图第二节吸尘器的结构吸尘器的种类虽然很多,但基本结构大致相同。
主要由电动机、风机、集尘室、滤尘器、自动卷线机构、消音部件、积灰指示器及吸尘附件等部分组成。
图2.4所示为卧式吸尘器的结构图,此种吸尘器带有附件箱,当吸尘器吸尘完毕后,可将吸尘附件收藏在附件箱内,携带方便。
图2.5所示为普通立式吸尘器的结构图。
图2.4 卧式吸尘器的结构图图2.5 普通立式吸尘器的结构图一、电动机吸尘器所采用的电动机为单相交直流两用串激电动机,它的特点是:转速高(20 000~28 000 r/min),体积小,启动力矩大,且转速可调,又可以在单相交流电源上使用,因而吸尘器都使用这种电动机。
电动机的结构如图2.6所示,它主要由定子、电枢、刷握、轴承盖及机壳等组成。
图2.6 电动机的结构1.定子定子是电动机的固定部分,由定子铁芯和激磁绕组组成,它的作用是产生磁通,同时也作整个电机的支承。
定子铁芯如图2.7所示,由磁导率很高的硅钢片冲制而成。
冲片需进行叠装,一般采用外压装叠方法,即以定子叠片内圆和槽口为基准定位加工,然后用扣片扣紧,用铆钉铆接或用氩弧焊焊牢。
外压装叠法可使定子铁芯前的误差都集中到外圆上,从而保证了铁芯内圆面和槽面的精度。
激磁绕组如图2.8所示,由高强度聚酯漆包线绕制而成。
当激磁绕组内通电后,便在定子内产生旋转磁场,使电枢转动。
图2.7 定子铁芯图2.8 激磁绕组2.转子转子又称“电枢”,是电动机的转动部分。
由转轴、铁芯、电枢绕组和换向器(也称“整流子”)等组成,如图2.9所示。
电枢的作用是产生电磁转矩,将电能转变为机械能。
图2.9 转子的结构电枢的转轴采用阶梯轴,以便于安装铁芯、换向器和轴承。
图2.10所示为电枢转轴的结构。
其换向器挡(滚花)部位压入换向器,铁芯挡部位则压配铁芯。
图2.10 电枢转轴的结构电枢铁芯由厚0.5 mm(毫米)的铁芯冲片(见图2.11)沿轴向叠装后与转轴压入配合,冲片的槽型为半闭口槽,叠装后的铁芯槽一般与轴的轴线相平行。
也可以叠装成斜槽形式,即槽与轴的轴线成一角度,斜槽结构可使极面和电枢间的磁阻变化变小,在运转时可减小电动机的噪声。
但斜槽结构工艺要求较高,要求斜槽角度必须准确,其斜度误差一般不得大于0.5°。
在铁芯槽内嵌置绝缘材料后,再绕入线圈,线圈的引出端与换向器的换向片相焊接,再经过绝缘处理及调整良好的动平衡。
换向器由换向片、云母片、塑料组成,如图2.12所示。
换向器是由许多铜片围成的一个圆柱体,铜片也称“换向片”。
换向片之间用云母片进行绝缘。
换向片一端开有半圈槽,用塑料压制后使各换向片紧固在一起。
换向片之间互相绝缘,换向片与电枢轴绝缘,而且可以承受高速旋转而不变形。
图2.11 电枢铁芯的冲片图2.12 换向器的组成换向器转动时,使电刷的电能轮流分配到相应的绕组,因而电能的流向不断在改变,故称为“换向器”。
目前,串激电动机的换向器结构形式有半塑料和全塑料两种。
全塑料换向器是在换向片之间采用耐弧塑料绝缘。
采用塑料换向器的优点是:使换向器绝缘结构简化,省去了许多紧固件;由于采用塑料压制件,换向片的V形槽不必再切削加工,简化了机械加工工艺;使换向片配合紧密,换向器整体性好,电气绝缘性能得到了提高。
串激电动机要取得良好的换向效果,换向器质量的好坏是十分重要的,要求换向器圆柱体的表面光滑,没有凹凸不平的缺陷,并应与轴承同心,以保证换向器在正常负荷下运行时能承受25 m/s(米/秒)的线速度,在空载时能承受71 m/s的线速度。
3.刷握刷握由电刷、电刷架、电刷座、弹簧等组成。
刷握的结构应保证电刷在换向器上有准确的位置,能正常地工作。
电刷与电刷座之间应保持适当的间隙。
间隙过大,会引起电刷在电刷座中产生晃动;间隙过小,则易因积尘而发生卡住现象。
弹簧的作用是保证电刷在径向上有一定的压力,其压力为(200~400)×98.066 Pa(帕),以使电刷在准确的位置上与换向器保持紧密的接触,从而使接触电压保持恒定。
此外,为了保持电刷在刷座中的稳定性,电刷座离换向器表面距离不宜过高,2 mm左右即可。
刷握的结构形式可分为两种:盒式和管式。
盒式刷握如图2.13所示,具有结构简单、加工精度要求低以及调节方便等优点,但刚度差,容易变形。
这种刷握由于弹簧的摩擦力大,不宜在高速及震动大的场合应用,而且电刷的粉末容易进入刷座,影响电刷的正常滑动。
图2.13 盒式刷握图2.14 管式刷握管式刷握如图2.14所示,可靠性好,不易变形,比较耐用,而且电刷长度可以延伸以延长使用寿命,一般吸尘器电动机均采用管式刷握结构。
电刷座用黄铜皮制成,电刷架由耐热性高、不易变形的酚醛塑料制成。
电刷架安装固定在机壳上。
电刷常称为“碳刷”,它除了沟通电枢与外电路外,还起换向作用。
电刷从材料上可分为四类:铜石墨电刷、碳石墨电刷、石墨电刷和电化石墨电刷。
一般来说,碳石墨电刷最硬,接触电阻最大,其次是石墨电刷及电化石墨电刷,铜石墨电刷硬度最差,接触电阻最小。
4.机壳及轴承盖这部分机械主要用来安装定子和电枢,是电动机的支承部分。
机壳和轴承盖均采用薄钢板冲压而成。
两者的配合应使定子和电枢同心,以保证电动机正常运行。
有些电动机没有机壳,结构更为简单,以定子铁芯作为装配定位的基准,两头配置轴承盖,但此种结构对定子冲片精度及铁芯叠压工艺要求较高。
吸尘器电动机主要技术参数见表2.1。
二、风机吸尘器风机是高(静)压头、小流量,转速为20 000~28 000 r/min的离心式风机。
1.风机的工作原理与一般离心式通风机的工作原理基本相同,如图2.15所示。
当叶轮高速旋转时,叶轮中各部分空气也被带动一起旋转。
此时,在叶轮中心处的空气因受到离心力的作用将被抛向叶轮的边缘,在叶轮中心处便形成了真空。
于是,外部的空气在压差的作用下,不断地流入,补充到叶轮中心处,这样就使风机具备了吸入空气的能力。
由于空气在旋转中离开叶轮叶片的速度远远大于叶轮周围空间的气流速度,这使得气体在运动中有部分动能转变为静压能。
在动能转变为静压能的过程中,风机的风罩空间呈现正压,从而使风机具备将气体转入导轮中的能力,并在导轮中再将部分动能转变为静压能,然后流入电机,同时给电机散热,最后经出口压出。
图2.15 离心式风机的工作原理2.风机的主要性能指标①风量风机在单位时间内所流过的空气量,用体积流量Q来表示,单位为:m2/s(米2/秒)。
②静压头风量为Q的风机工作时,在吸入端所形成的真空度,以风压H表示,单位为:Pa。
③吸入功率单位时间内在风机吸入端所具有的能量。
由图2.16可以看出,吸入功率P 是以空气流量Q和相应的真空度P0的乘积来表示的。
吸入功率P的大小可以通过改变风量Q及真空度P a的大小来进行调节。
对于每一个Q值,就有一个对应的H及P值,即P=Q·P a式中P——吸入功率,W;Q——空气的流量,m3/s(米3/秒);P a——与Q相对应的真空度,Pa。
图2.16 风机的性能特性曲线理想的真空吸尘器性能是具有强的空气流量和真空压力,但实际上这两者之间是相互矛盾的,不可能同时由这两方面来评价吸尘器的性能指标。
因此,采用吸入功率来评价真空吸尘器,这与IEC定义的最大空气功力来评价真空吸尘器是一致的。
④轴功率吸尘器电动机带动风机在额定频率、额定电压运行正常和稳定的情况下,所测得的功率。
由于在吸尘器中风机被直接安装在电动机轴上,因此轴功率就是电动机的输出功率。
⑤效率由于风机在转动中有一部分能量为内部所消耗,因此风机的轴功率不可能全都转变成有效功率。
风机的效率η可用下式进行计算,即η=PW=Q×P aW s×ηm×104%式中P——吸入功率,W;W——电动机输出功率,W;W s——电动机输入功率,W;ηm——电动机的效率,%;一般取30%~35%。
