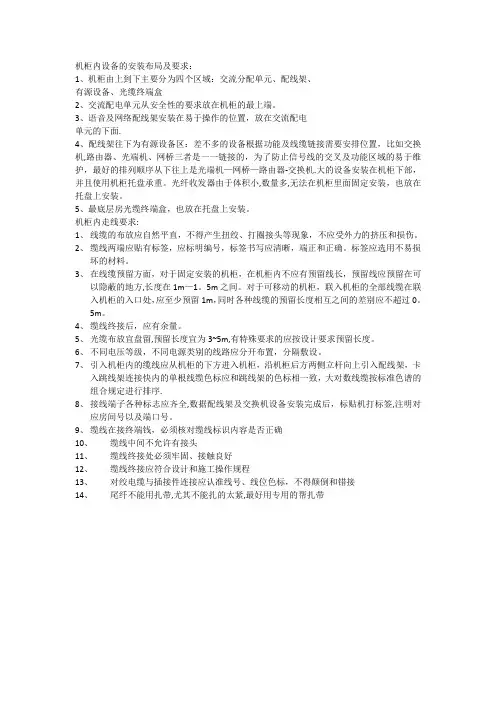

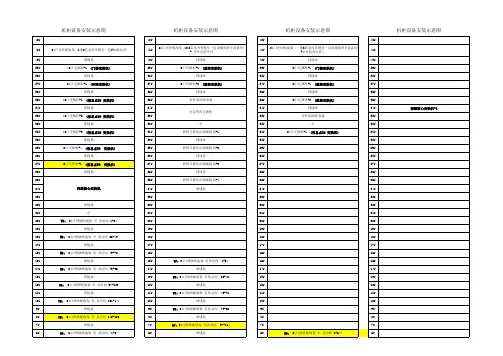

机柜内设备的安装布局及要求：1、机柜由上到下主要分为四个区域：交流分配单元、配线架、有源设备、光缆终端盒2、交流配电单元从安全性的要求放在机柜的最上端。

3、语音及网络配线架安装在易于操作的位置，放在交流配电单元的下面.4、配线架往下为有源设备区：差不多的设备根据功能及线缆链接需要安排位置，比如交换机,路由器、光端机、网桥三者是一一链接的，为了防止信号线的交叉及功能区域的易于维护，最好的排列顺序从下往上是光端机—网桥—路由器-交换机.大的设备安装在机柜下部，并且使用机柜托盘承重。

光纤收发器由于体积小,数量多,无法在机柜里面固定安装，也放在托盘上安装。

5、最底层房光缆终端盒，也放在托盘上安装。

机柜内走线要求:1、线缆的布放应自然平直，不得产生扭绞、打圈接头等现象，不应受外力的挤压和损伤。

2、缆线两端应贴有标签，应标明编号，标签书写应清晰，端正和正确。

标签应选用不易损坏的材料。

3、在线缆预留方面，对于固定安装的机柜，在机柜内不应有预留线长，预留线应预留在可以隐蔽的地方,长度在1m—1。

5m之间。

对于可移动的机柜，联入机柜的全部线缆在联入机柜的入口处，应至少预留1m，同时各种线缆的预留长度相互之间的差别应不超过0。

5m。

4、缆线终接后，应有余量。

5、光缆布放宜盘留,预留长度宜为3~5m,有特殊要求的应按设计要求预留长度。

6、不同电压等级，不同电源类别的线路应分开布置，分隔敷设。

7、引入机柜内的缆线应从机柜的下方进入机柜，沿机柜后方两侧立杆向上引入配线架，卡入跳线架连接快内的单根线缆色标应和跳线架的色标相一致，大对数线缆按标准色谱的组合规定进行排序.8、接线端子各种标志应齐全,数据配线架及交换机设备安装完成后，标贴机打标签,注明对应房间号以及端口号。

9、缆线在接终端钱，必须核对缆线标识内容是否正确10、缆线中间不允许有接头11、缆线终接处必须牢固、接触良好12、缆线终接应符合设计和施工操作规程13、对绞电缆与插接件连接应认准线号、线位色标，不得颠倒和错接14、尾纤不能用扎带,尤其不能扎的太紧,最好用专用的帮扎带。

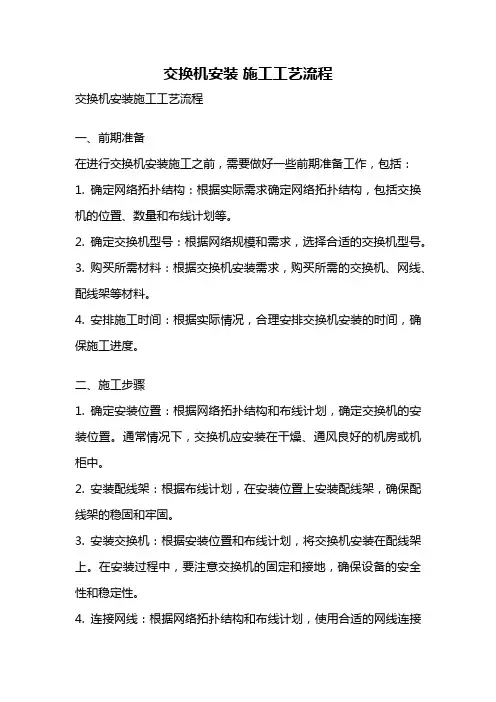

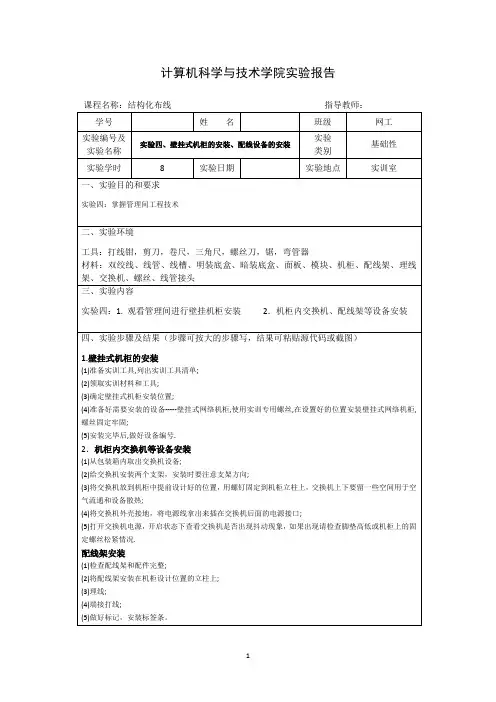

交换机安装施工工艺流程交换机安装施工工艺流程一、前期准备在进行交换机安装施工之前，需要做好一些前期准备工作，包括：1. 确定网络拓扑结构：根据实际需求确定网络拓扑结构，包括交换机的位置、数量和布线计划等。

2. 确定交换机型号：根据网络规模和需求，选择合适的交换机型号。

3. 购买所需材料：根据交换机安装需求，购买所需的交换机、网线、配线架等材料。

4. 安排施工时间：根据实际情况，合理安排交换机安装的时间，确保施工进度。

二、施工步骤1. 确定安装位置：根据网络拓扑结构和布线计划，确定交换机的安装位置。

通常情况下，交换机应安装在干燥、通风良好的机房或机柜中。

2. 安装配线架：根据布线计划，在安装位置上安装配线架，确保配线架的稳固和牢固。

3. 安装交换机：根据安装位置和布线计划，将交换机安装在配线架上。

在安装过程中，要注意交换机的固定和接地，确保设备的安全性和稳定性。

4. 连接网线：根据网络拓扑结构和布线计划，使用合适的网线连接交换机和其他网络设备，如服务器、路由器等。

在连接过程中，要注意网线的质量和接头的牢固性，以确保数据传输的稳定性。

5. 配置交换机：安装完成后，需要对交换机进行配置。

包括设置管理IP地址、VLAN、端口安全性等。

根据实际需求，进行合理的配置，确保交换机的正常运行。

6. 测试与调试：在交换机安装完成后，进行测试与调试工作。

包括利用ping命令测试网络连通性、利用抓包工具检查数据传输情况等。

在测试过程中，对于出现的问题及时进行排查和处理，确保交换机的正常运行。

7. 文档记录：在交换机安装施工完成后，及时对整个安装过程进行文档记录，包括安装位置、连接方式、配置参数等。

这些记录将对以后的维护和升级工作非常重要。

三、施工注意事项1. 安全第一：在进行交换机安装施工过程中，要注意安全，确保施工人员的人身安全和设备的安全。

2. 按计划施工：根据事先制定的施工计划，按照步骤进行施工，确保施工进度和质量。

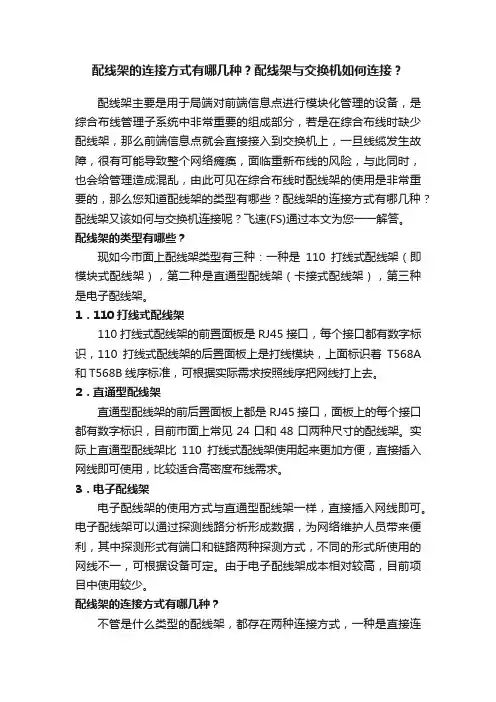

配线架的连接方式有哪几种？配线架与交换机如何连接？配线架主要是用于局端对前端信息点进行模块化管理的设备，是综合布线管理子系统中非常重要的组成部分，若是在综合布线时缺少配线架，那么前端信息点就会直接接入到交换机上，一旦线缆发生故障，很有可能导致整个网络瘫痪，面临重新布线的风险，与此同时，也会给管理造成混乱，由此可见在综合布线时配线架的使用是非常重要的，那么您知道配线架的类型有哪些？配线架的连接方式有哪几种？配线架又该如何与交换机连接呢？飞速(FS)通过本文为您一一解答。

配线架的类型有哪些？现如今市面上配线架类型有三种：一种是110打线式配线架（即模块式配线架），第二种是直通型配线架（卡接式配线架），第三种是电子配线架。

1．110打线式配线架110打线式配线架的前置面板是RJ45接口，每个接口都有数字标识，110打线式配线架的后置面板上是打线模块，上面标识着T568A 和T568B线序标准，可根据实际需求按照线序把网线打上去。

2．直通型配线架直通型配线架的前后置面板上都是RJ45接口，面板上的每个接口都有数字标识，目前市面上常见24口和48口两种尺寸的配线架。

实际上直通型配线架比110打线式配线架使用起来更加方便，直接插入网线即可使用，比较适合高密度布线需求。

3．电子配线架电子配线架的使用方式与直通型配线架一样，直接插入网线即可。

电子配线架可以通过探测线路分析形成数据，为网络维护人员带来便利，其中探测形式有端口和链路两种探测方式，不同的形式所使用的网线不一，可根据设备可定。

由于电子配线架成本相对较高，目前项目中使用较少。

配线架的连接方式有哪几种？不管是什么类型的配线架，都存在两种连接方式，一种是直接连接，另一种是交叉连接。

1．直线连接直线连接（又称互相连接）是指将水平线缆（网线）一端连接到工作间的配线架上，另一端连接到配线间的配线架上，此连接方式使用的配线架前面板通常为RJ-45。

2．交叉连接交叉连接方式是指在水平链路中安装两个配线架，通过网线将水平链路中两个配线架的一端连接起来，然后水平链路中两个配线架的另一端分别通过网线与工作间的配线架和配线间的配线架连接。

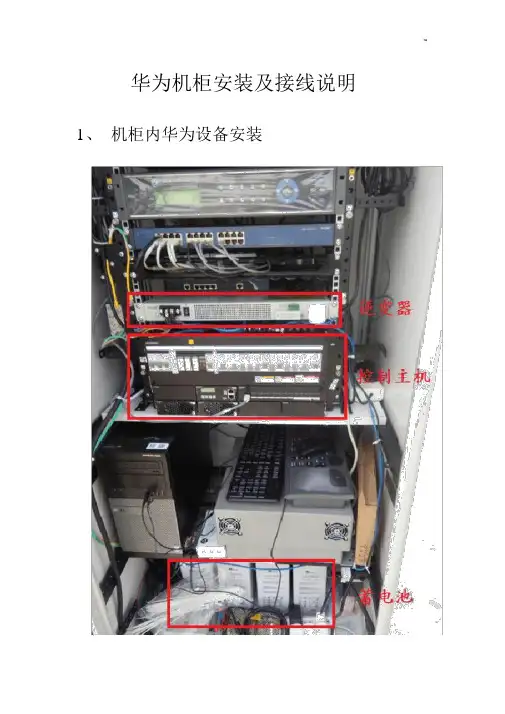

'*华为机柜安装及接线说明1、机柜内华为设备安装'*机柜内需要安装的华为机柜配套设备包括上图中的逆变器、控制主机、蓄电池。

其中控制主机需要安装电源模块（黄浦江水中站每台主机配了2 个），如下图所示：红色框中的为电源模块，主机共有 4 个模块插槽，插上模块并通上电后，模块上的灯会亮起。

绿色框用标配的盖板把空余的插槽盖上。

2、接线（ 1）蓄电池连接：蓄电池连接使用标配的连接铁片（下图的红框），将电池串连起来。

引出线使用 4 平方以上的电线（黄浦江水中站标配有 2 根做好头的线）（ 2）蓄电池引出线：上图中的蓄电池引出线连接到控制主机最右侧的125A 空开上（两个空开任选其一），负级接空开（与空开上原来的线并在一起），正极接空开后面的接线排，如下图所示：（ 3）空调线缆：空调在门上，共需接 3 根线，门上线缆的位置如下图所示：以述线缆在出厂时，都已在门上接好，另一端已布放到机柜内的机架上。

从机架上找到对应的 3 根线缆，接到主机上（接法见下文）。

'*（ 4）空调线缆（ 1#）接入主机：上图线缆中的1#为空调主机220V 电源，接到下图空开上，注意颜色，棕色接空开，蓝色接空开旁的接线端子，黄绿色接机柜的地线端子上。

'*特别提醒：上图空开右侧的黄色挡板，其左边空开全部接强电（在我们的项目里都是220V），其右边空开全部是弱电（-48V）。

（ 5）空调线缆（ 2#）接入主机：2#线缆是空调控制线，出厂都已做好头，只需插到控制主机下图所在的位置即可。

'*（ 6）空调线缆（ 3#）接入主机：3#线缆是空调风扇电源线（-48V），从控制主机上找任意一个32A 的空开接上即可，负极接空开（与空开上原来的线并在一起），正极接空开后面的接线排，如下图所示：（ 7）逆变器电源线连接：逆变器电源线采用 6 平方以上的电缆，接在逆变器左边的接线端子上，如下图所示：线缆的另一端从控制主机上找任意一个63A 的空开接上即可，负极接空开（与空开上原来的线并在一起），正极接空开后面的接线排，如下图所示：（ 8）门控开关传感器接线机柜右上角有一个门控开关传感器，找到该传感器的线缆（已在机柜内安装好，并做好头），插到控制主机上的GATE接口上即可，如下图所示：'*（ 9）主电源接入：机柜主电源采用 2.5 平方以上的电缆，接到控制主机最左侧的空开上，火线接空开，零线接空开旁边的接线端子，地线接机柜上的地线端子，如下图所示：注意：上图空开需要把三个输入的接线端子短接在一起，正常标配应该有一个短接的铁片（如下图所示），如果找不到也可以用电线代替。

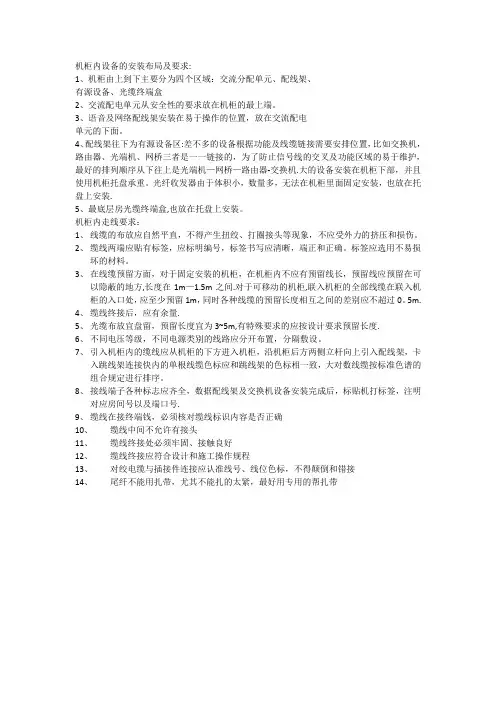

机柜内设备的安装布局及要求：1、机柜由上到下主要分为四个区域：交流分配单元、配线架、有源设备、光缆终端盒2、交流配电单元从安全性的要求放在机柜的最上端。

3、语音及网络配线架安装在易于操作的位置，放在交流配电单元的下面。

4、配线架往下为有源设备区：差不多的设备根据功能及线缆链接需要安排位置，比如交换机，路由器、光端机、网桥三者是一一链接的，为了防止信号线的交叉及功能区域的易于维护，最好的排列顺序从下往上是光端机-网桥-路由器-交换机。

大的设备安装在机柜下部，并且使用机柜托盘承重。

光纤收发器由于体积小，数量多，无法在机柜里面固定安装，也放在托盘上安装。

5、最底层房光缆终端盒，也放在托盘上安装。

机柜内走线要求：1、线缆的布放应自然平直，不得产生扭绞、打圈接头等现象，不应受外力的挤压和损伤。

2、缆线两端应贴有标签，应标明编号，标签书写应清晰，端正和正确。

标签应选用不易损坏的材料。

3、在线缆预留方面，对于固定安装的机柜，在机柜内不应有预留线长，预留线应预留在可以隐蔽的地方，长度在1m-1.5m之间。

对于可移动的机柜，联入机柜的全部线缆在联入机柜的入口处，应至少预留1m，同时各种线缆的预留长度相互之间的差别应不超过0.5m。

4、缆线终接后，应有余量。

5、光缆布放宜盘留，预留长度宜为3~5m，有特殊要求的应按设计要求预留长度。

6、不同电压等级，不同电源类别的线路应分开布置，分隔敷设。

7、引入机柜内的缆线应从机柜的下方进入机柜，沿机柜后方两侧立杆向上引入配线架，卡入跳线架连接快内的单根线缆色标应和跳线架的色标相一致，大对数线缆按标准色谱的组合规定进行排序。

8、接线端子各种标志应齐全，数据配线架及交换机设备安装完成后，标贴机打标签，注明对应房间号以及端口号。

9、缆线在接终端钱，必须核对缆线标识内容是否正确10、缆线中间不允许有接头11、缆线终接处必须牢固、接触良好12、缆线终接应符合设计和施工操作规程13、对绞电缆与插接件连接应认准线号、线位色标，不得颠倒和错接尾纤不能用扎带，尤其不能扎的太紧，最好用专用的帮扎带14、。

机柜安装步骤及注意事项机柜是安装和保护服务器、网络设备和其他电子设备的重要设备。

正确安装机柜可以确保设备的稳定性和安全性，并方便管理和维护。

下面是安装机柜的步骤及注意事项：步骤一：选择合适的机柜在选择机柜时，需要考虑以下因素：1.大小：根据设备的数量和尺寸选择机柜的大小。

通常机柜的高度为42U或48U。

2.材料：机柜一般由金属制成，具有良好的抗震和防护性能。

也可以选择防静电涂层或其他特殊材料的机柜，以适应特殊环境。

3.通风：机柜应具有良好的通风性能，以确保设备不过热。

4.安全：机柜应具有物理锁定和防盗措施，以保护设备的安全。

步骤二：准备工作在开始安装机柜之前，需要进行以下准备工作：1.确认安装位置：选择一个干燥、通风、无尘和无堆积物的位置安装机柜。

2.测量：测量安装区域的尺寸，确保机柜适合该区域。

3.安装设备：准备好要安装在机柜中的设备，包括服务器、交换机、路由器等。

步骤三：安装机柜以下是安装机柜的步骤：1.拆开机柜：打开机柜的包装箱，仔细检查机柜是否有损坏，并拆卸机柜的其他附件和配件。

2.安装脚轮：将脚轮安装在机柜的底部，确保它们牢固地固定在机柜上。

3.安装支撑架：将机柜的支撑架安装在机柜的底部。

根据设计好的位置，使用固定螺丝将支撑架固定在地面上。

4.安装机柜：将机柜移动到安装位置，并将机柜的底部与支撑架对齐。

使用螺丝将机柜固定在支撑架上。

5.安装托架：根据设备的尺寸和重量，将托架安装在机柜的内部。

确保托架牢固地固定在机柜的前后柱上，并能够安装设备。

步骤四：安装设备以下是安装设备的步骤：1.设计布局：根据设备的尺寸和重量，设计设备的布局。

首先安装较重的设备，然后安装较轻的设备。

2.安装设备：将设备放置在机柜的托架上，并使用螺丝将其固定在托架上。

确保设备安装牢固且稳定。

步骤五：连接设备以下是连接设备的步骤：1.电源连接：将设备的电源线连接到电源插座上。

确保电源线没有断裂或损坏。

2.数据连接：根据设备的连接需求，将设备的数据线连接到交换机、路由器或其他网络设备的正确端口上。

机柜内设备的安装布局及要求:1、机柜由上到下主要分为四个区域：交流分配单元、配线架、有源设备、光缆终端盒2、交流配电单元从安全性的要求放在机柜的最上端。

3、语音及网络配线架安装在易于操作的位置，放在交流配电单元的下面。

4、配线架往下为有源设备区:差不多的设备根据功能及线缆链接需要安排位置，比如交换机，路由器、光端机、网桥三者是一一链接的，为了防止信号线的交叉及功能区域的易于维护，最好的排列顺序从下往上是光端机—网桥—路由器-交换机.大的设备安装在机柜下部，并且使用机柜托盘承重。

光纤收发器由于体积小，数量多，无法在机柜里面固定安装，也放在托盘上安装.5、最底层房光缆终端盒,也放在托盘上安装。

机柜内走线要求：1、线缆的布放应自然平直，不得产生扭绞、打圈接头等现象，不应受外力的挤压和损伤。

2、缆线两端应贴有标签，应标明编号，标签书写应清晰，端正和正确。

标签应选用不易损坏的材料。

3、在线缆预留方面，对于固定安装的机柜，在机柜内不应有预留线长，预留线应预留在可以隐蔽的地方,长度在1m—1.5m之间.对于可移动的机柜,联入机柜的全部线缆在联入机柜的入口处，应至少预留1m，同时各种线缆的预留长度相互之间的差别应不超过0。

5m.4、缆线终接后，应有余量.5、光缆布放宜盘留，预留长度宜为3~5m,有特殊要求的应按设计要求预留长度.6、不同电压等级，不同电源类别的线路应分开布置，分隔敷设。

7、引入机柜内的缆线应从机柜的下方进入机柜，沿机柜后方两侧立杆向上引入配线架，卡入跳线架连接快内的单根线缆色标应和跳线架的色标相一致，大对数线缆按标准色谱的组合规定进行排序。

8、接线端子各种标志应齐全，数据配线架及交换机设备安装完成后，标贴机打标签，注明对应房间号以及端口号.9、缆线在接终端钱，必须核对缆线标识内容是否正确10、缆线中间不允许有接头11、缆线终接处必须牢固、接触良好12、缆线终接应符合设计和施工操作规程13、对绞电缆与插接件连接应认准线号、线位色标，不得颠倒和错接14、尾纤不能用扎带，尤其不能扎的太紧，最好用专用的帮扎带。

机柜内设备的安装布局及要求：1、机柜由上到下主要分为四个区域:交流分配单元、配线架、有源设备、光缆终端盒2、交流配电单元从安全性的要求放在机柜的最上端。

３、语音及网络配线架安装在易于操作的位置,放在交流配电单元的下面。

4、配线架往下为有源设备区：差不多的设备根据功能及线缆链接需要安排位置，比如交换机，路由器、光端机、网桥三者是一一链接的，为了防止信号线的交叉及功能区域的易于维护,最好的排列顺序从下往上是光端机－网桥-路由器-交换机。

大的设备安装在机柜下部,并且使用机柜托盘承重。

光纤收发器由于体积小，数量多,无法在机柜里面固定安装，也放在托盘上安装。

5、最底层房光缆终端盒,也放在托盘上安装。

机柜内走线要求：1、线缆的布放应自然平直,不得产生扭绞、打圈接头等现象,不应受外力的挤压和损伤。

2、缆线两端应贴有标签，应标明编号，标签书写应清晰,端正和正确。

标签应选用不易损坏的材料。

3、在线缆预留方面,对于固定安装的机柜，在机柜内不应有预留线长,预留线应预留在可以隐蔽的地方,长度在1m－１.５ｍ之间。

对于可移动的机柜，联入机柜的全部线缆在联入机柜的入口处,应至少预留1m,同时各种线缆的预留长度相互之间的差别应不超过０．5m。

4、缆线终接后，应有余量。

5、光缆布放宜盘留,预留长度宜为３～5m,有特殊要求的应按设计要求预留长度。

6、不同电压等级，不同电源类别的线路应分开布置，分隔敷设。

7、引入机柜内的缆线应从机柜的下方进入机柜，沿机柜后方两侧立杆向上引入配线架,卡入跳线架连接快内的单根线缆色标应和跳线架的色标相一致，大对数线缆按标准色谱的组合规定进行排序。

8、接线端子各种标志应齐全，数据配线架及交换机设备安装完成后，标贴机打标签，注明对应房间号以及端口号。

9、缆线在接终端钱，必须核对缆线标识内容是否正确10、缆线中间不允许有接头11、缆线终接处必须牢固、接触良好12、缆线终接应符合设计和施工操作规程13、对绞电缆与插接件连接应认准线号、线位色标，不得颠倒和错接14、尾纤不能用扎带，尤其不能扎的太紧,最好用专用的帮扎带。

机柜怎么安装方法
机柜的安装方法一般分为以下几个步骤：
1. 确定好机柜的位置：首先需要确定好机柜的放置位置，确保在放置机柜的地方有足够的空间供人员进行维护和操作。

2. 组装机柜：按照机柜的组装说明将机柜的组件（包括机柜框架、侧板、前后门等）正确安装，确保机柜的结构稳固。

3. 安装设备：将需要安装的设备（如服务器、交换机等）放置在机柜内，并使用支架或固定装置将设备牢固地安装在机柜内。

4. 连接线缆：根据实际需求，使用合适的电源线、数据线等将设备与电源或网络连接起来，并确保线缆整齐并避免交叉干扰。

5. 接地处理：对机柜进行接地处理，以确保机柜内设备的安全运行。

6. 整理布线：对机柜内的线缆进行整理布线，使线缆有序排列，方便后续的维护和操作。

7. 测试和验收：对机柜内的设备进行测试，确保设备正常运行。

同时进行验收，核对安装是否符合要求和规范。

请注意，在安装机柜时应遵循相关安全规范和指南，并根据实际情况进行适当的调整和修正。

如果没有相关经验或技术知识，建议寻求专业人员的帮助来完成机柜的安装工作。
