UPS电源日常维护培训

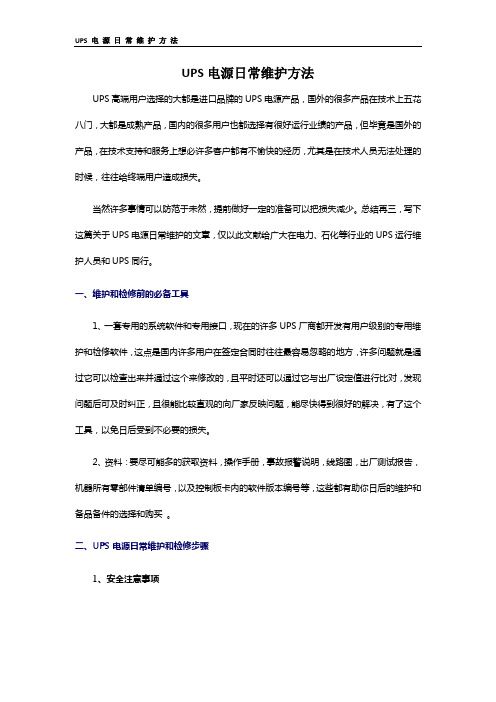

UPS电源日常维护方法UPS高端用户选择的大都是进口品牌的UPS电源产品，国外的很多产品在技术上五花八门，大都是成熟产品，国内的很多用户也都选择有很好运行业绩的产品，但毕竟是国外的产品，在技术支持和服务上想必许多客户都有不愉快的经历，尤其是在技术人员无法处理的时候，往往给终端用户造成损失。

当然许多事情可以防范于未然，提前做好一定的准备可以把损失减少。

总结再三，写下这篇关于UPS电源日常维护的文章，仅以此文献给广大在电力、石化等行业的UPS运行维护人员和UPS同行。

一、维护和检修前的必备工具1、一套专用的系统软件和专用接口，现在的许多UPS厂商都开发有用户级别的专用维护和检修软件，这点是国内许多用户在签定合同时往往最容易忽略的地方，许多问题就是通过它可以检查出来并通过这个来修改的，且平时还可以通过它与出厂设定值进行比对，发现问题后可及时纠正，且很能比较直观的向厂家反映问题，能尽快得到很好的解决，有了这个工具，以免日后受到不必要的损失。

2、资料：要尽可能多的获取资料，操作手册，事故报警说明，线路图，出厂测试报告，机器所有零部件清单编号，以及控制板卡内的软件版本编号等，这些都有助你日后的维护和备品备件的选择和购买。

二、UPS电源日常维护和检修步骤1、安全注意事项用户在维护UPS时，应随时记住：除非UPS已完全切断了同市电电源、交流旁路电源和蓄电池组之间的输入通道，以及切断同用户其它系统总线相连的输出通道，并且放掉了机器内的各种高压滤波电容内储藏电能。

否则，在UPS中总是存在有致命的高压电源。

用户在对UPS内部执行任何检修操作前，请务必仔细阅读你所选购的用户手册中所描述的各项安全操作事项。

2、定期维护在UPS中，仅在用于冷却功率驱动器件的散热风扇中存在有可动的机械部件，其余部件由固态电子元件构成，且风扇都是长寿命设计的，因此不存在磨损的问题。

基于上述原因，除确保UPS总是运行在恒温和洁净工作环境之外，还要经常记录和定期巡视。

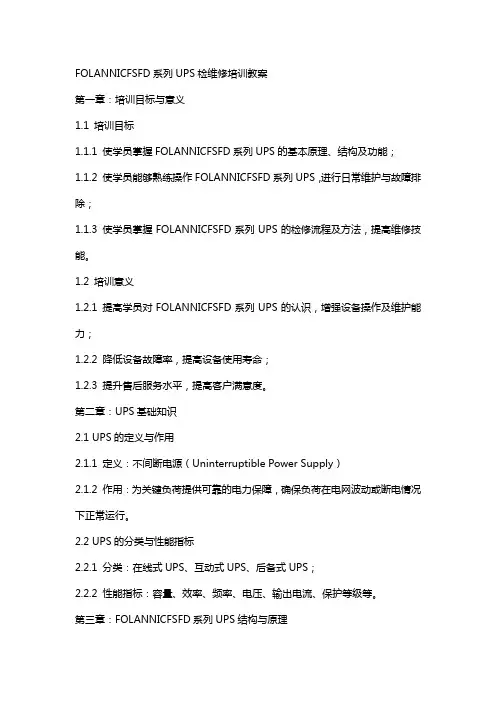

FOLANNICFSFD系列UPS检维修培训教案第一章：培训目标与意义1.1 培训目标1.1.1 使学员掌握FOLANNICFSFD系列UPS的基本原理、结构及功能；1.1.2 使学员能够熟练操作FOLANNICFSFD系列UPS，进行日常维护与故障排除；1.1.3 使学员掌握FOLANNICFSFD系列UPS的检修流程及方法，提高维修技能。

1.2 培训意义1.2.1 提高学员对FOLANNICFSFD系列UPS的认识，增强设备操作及维护能力；1.2.2 降低设备故障率，提高设备使用寿命；1.2.3 提升售后服务水平，提高客户满意度。

第二章：UPS基础知识2.1 UPS的定义与作用2.1.1 定义：不间断电源（Uninterruptible Power Supply）2.1.2 作用：为关键负荷提供可靠的电力保障，确保负荷在电网波动或断电情况下正常运行。

2.2 UPS的分类与性能指标2.2.1 分类：在线式UPS、互动式UPS、后备式UPS；2.2.2 性能指标：容量、效率、频率、电压、输出电流、保护等级等。

第三章：FOLANNICFSFD系列UPS结构与原理3.1 UPS系统组成3.1.1 输入电路；3.1.2 整流器；3.1.3 蓄电池组；3.1.4 逆变器；3.1.5 输出电路；3.1.6 控制电路。

3.2 工作原理3.2.1 输入电路：将交流电源输入至整流器；3.2.2 整流器：将交流电转化为直流电，为蓄电池充电及逆变器提供电源；3.2.3 蓄电池组：储存直流电能，为逆变器提供电源；3.2.4 逆变器：将直流电转化为交流电，输出给负荷；3.2.5 输出电路：为负荷提供稳定的交流电源；3.2.6 控制电路：实现UPS的各项功能及保护措施。

第四章：FOLANNICFSFD系列UPS操作与维护4.1 操作步骤4.1.1 开机：先开市电，再开UPS；4.1.2 关机：先关UPS，再关市电；4.1.3 切换操作：手动或自动切换至电池供电。

UPS培训PPT课件目录•UPS基础知识•UPS产品介绍•UPS安装与调试•UPS运行与维护•UPS在数据中心应用案例分析•UPS培训总结与展望01UPS基础知识PartUPS定义及工作原理定义UPS（Uninterruptible Power Supply），即不间断电源，是一种含有储能装置，以逆变器为主要组成部分的恒压恒频的不间断电源。

工作原理市电正常时，UPS将市电整流成直流电，对电池充电，同时向负载提供交流电；市电异常时，UPS将电池的直流电通过逆变器转换为交流电，继续向负载供电。

UPS 分类与特点分类根据工作原理和结构，UPS可分为后备式、在线式和在线互动式三种类型。

在线互动式UPS具有后备式和在线式的优点，同时价格适中。

后备式UPS结构简单、价格便宜，但切换时间较长，输出电压波动大。

在线式UPS输出稳定、切换时间短，但价格较高。

应用场景与市场需求应用场景数据中心、通信系统、工业自动化、医疗设备、金融系统、交通系统等。

市场需求随着信息化和数字化的加速发展，UPS市场需求不断增长。

未来，高效能、高可靠性、绿色环保的UPS产品将成为市场主流。

同时，随着5G、物联网等新技术的广泛应用，UPS 的应用场景将进一步拓展。

02UPS产品介绍Part高效能高功率密度，高效率高可靠性热插拔技术，N+1冗余•易于管理：智能网络化管理，远程监控稳定性好采用先进的控制技术，输出稳定高适应性宽输入电压范围，适应恶劣电网环境•智能化：LCD显示，可编程接口性价比高优质性能与适中价格的完美结合强大保护功能过载、短路、过压等保护功能齐全操作简便人性化设计，易于操作和维护技术参数与性能指标解读输入电压范围UPS可接受的市电电压输入范围效率UPS将市电转换为有用功的百分比，高效率意味着更低的运行成本输出电压范围UPS输出的电压范围，应稳定且符合设备要求功率因数反映UPS带载能力的重要参数，数值越高越好频率范围UPS输出的频率范围，应与市电频率一致选型原则及建议根据负载类型选择不同负载类型对UPS的需求不同，如计算机负载、工业负载等考虑可扩展性和可维护性选择具有良好可扩展性和可维护性的UPS，以便未来升级和维护根据后备时间选择根据业务需求确定所需的后备时间，从而选择合适的电池容量和配置根据场地环境选择考虑放置UPS的场所环境，如温度、湿度、灰尘等因素03UPS安装与调试Part142 3安装前准备工作及注意事项确认UPS型号、规格及配件是否齐全检查安装场地是否符合UPS安装要求准备安装工具及测试仪器了解UPS工作原理及操作流程确定UPS安装位置及固定方式连接输入、输出电缆及接地线安装电池组及连接线接通电源，检查UPS工作状态01020304安装步骤详解010204调试过程及验收标准检查UPS输入输出电压、电流是否正常测试UPS带载能力及转换时间检查UPS告警功能是否正常确认UPS符合设计要求及使用标准0304UPS运行与维护Part正常运行状态监测方法观察法通过直接观察UPS面板指示灯、显示屏等信息，判断UPS是否处于正常运行状态。

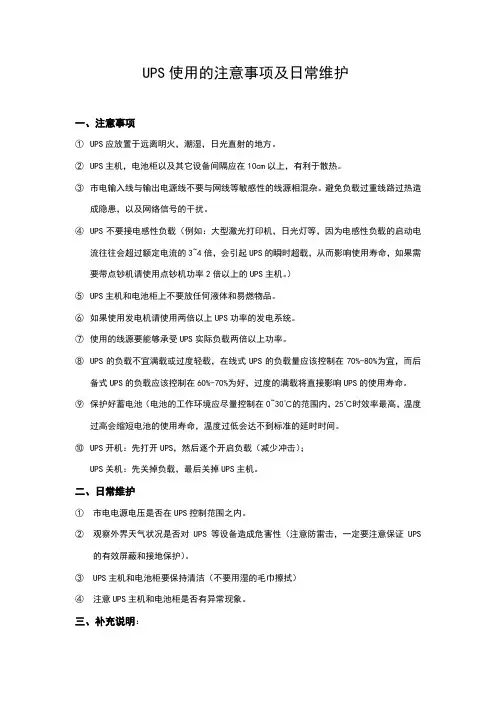

UPS使用的注意事项及日常维护一、注意事项①UPS应放置于远离明火，潮湿，日光直射的地方。

②UPS主机，电池柜以及其它设备间隔应在10cm以上，有利于散热。

③市电输入线与输出电源线不要与网线等敏感性的线源相混杂。

避免负载过重线路过热造成隐患，以及网络信号的干扰。

④UPS不要接电感性负载（例如：大型激光打印机，日光灯等，因为电感性负载的启动电流往往会超过额定电流的3~4倍，会引起UPS的瞬时超载，从而影响使用寿命，如果需要带点钞机请使用点钞机功率2倍以上的UPS主机。

）⑤UPS主机和电池柜上不要放任何液体和易燃物品。

⑥如果使用发电机请使用两倍以上UPS功率的发电系统。

⑦使用的线源要能够承受UPS实际负载两倍以上功率。

⑧UPS的负载不宜满载或过度轻载，在线式UPS的负载量应该控制在70%-80%为宜，而后备式UPS的负载应该控制在60%-70%为好，过度的满载将直接影响UPS的使用寿命。

⑨保护好蓄电池（电池的工作环境应尽量控制在0~30℃的范围内，25℃时效率最高，温度过高会缩短电池的使用寿命，温度过低会达不到标准的延时时间。

⑩UPS开机：先打开UPS，然后逐个开启负载（减少冲击）；UPS关机：先关掉负载，最后关掉UPS主机。

二、日常维护①市电电源电压是否在UPS控制范围之内。

②观察外界天气状况是否对UPS等设备造成危害性（注意防雷击，一定要注意保证UPS的有效屏蔽和接地保护）。

③UPS主机和电池柜要保持清洁（不要用湿的毛巾擦拭）④注意UPS主机和电池柜是否有异常现象。

三、补充说明：①UPS主机要每三个月定期进行放电，放电时间按电池的配比时间的30%---40%来计算。

（在三个月的使用过程中如果出现了断电现象责不需要再进行放电，如果UPS长期不进行放电一旦断电UPS将很难提供有效地延时时间，原因是蓄电池长期处于浮充的充电状态）。

②每一年至少打开机箱除尘一次，以及做好电池的检测（电池的检测包括测量电池的端电压，如电压超过1V就应该使用均衡的恒压限流（0.5A）充电，若不奏效，则需要专业的设备维修人员进行设备的检测和更换）。

UPS电源系统及其日常维护要求UPS电源系统是一种为计算机、通信设备、重要工业设备等提供电力稳定性和可靠性的设备。

它能够在电网停电或电压波动时，通过内部的蓄电池提供稳定的电力供应，以保护设备不受电力波动的影响。

为了确保UPS电源系统能够长时间、稳定地工作，日常维护是至关重要的。

首先，UPS电源系统的日常维护包括对系统进行定期检查，以确保UPS能够正常运行。

定期检查的内容包括：检查UPS的电源输入和输出是否正常；检查UPS的蓄电池是否正常充电并能够提供足够的电力；检查UPS的负载是否稳定，没有超负荷运行；检查UPS的各个部件是否有异常情况，如线路短路、漏电等。

其次，UPS电源系统日常维护还包括对蓄电池进行管理。

蓄电池是UPS的关键组成部分，需要定期检查和维护。

具体措施包括：定期检查蓄电池的电压是否正常，以确保其能够正常充电和放电；定期检查蓄电池的电解液情况，补充必要的电解液；定期检查蓄电池的连接线路是否松动或腐蚀，必要时进行清洁和更换；定期对蓄电池进行放电和充电测试，以确保其正常工作。

此外，UPS电源系统日常维护还包括定期清洁和除尘。

UPS系统的散热器和风扇需要保持清洁，以确保散热效果良好。

同时，UPS机箱内部的灰尘也需要定期清除，以避免积累导致散热不良。

另外，UPS电源系统还需要定期进行软件升级和参数设置。

由于技术和安全的原因，UPS制造商会不断改进其产品的性能和功能，因此定期检查并升级UPS软件是必要的。

此外，根据具体使用环境和要求，还需要通过调整UPS的参数，以适应不同的应用场景。

最后，UPS电源系统还需要定期进行备份和磁带更换。

UPS系统中的软件和数据需要定期备份，以防止数据丢失和系统崩溃。

此外，磁带也需要定期更换，以确保备份的数据能够及时恢复。

在实际操作中，可以根据UPS电源系统的规格、型号、使用环境和要求进行具体的维护计划安排。

同时，可以结合UPS制造商的维护手册和建议，以确保UPS系统能够始终处于最佳状态。

UPS电源日常维护和检修步骤详解UPS（Uninterruptible Power Supply）电源是一种为电子设备提供临时电力支持的设备，用于在电流中断或电压不稳定时继续供电。

为了确保UPS电源能够正常工作并保护设备免受电力故障的影响，必须进行日常维护和检修。

以下是UPS电源日常维护和检修的详细步骤：1.定期检查UPS电源的外观和工作环境。

检查电源是否有脏污、灰尘等物质，如果有需要清洁。

同时检查电源周围是否有堆积物或遮挡物，确保电源能够正常散热并排放热量。

2.检查电源的连接线和电缆，确保连接牢固。

检查电缆是否有磨损或损坏，如果有需要更换。

同时检查连接线和电缆的接头是否干净，如果有脏污需要清洁。

3.定期检查电源的电池状态。

检查电池的电量是否充足，如果不足需要及时更换或充电。

同时检查电池是否有漏液等现象，如果有需要更换。

4.定期检查电源的故障指示灯和显示屏。

检查故障指示灯是否正常，如果有故障需要及时排除。

同时检查显示屏是否显示准确，如果有异常需要调整或修复。

5.定期进行电源的功能测试。

使用备用电源断开主电源，观察电源是否能够正常切换到备用电源，并恢复供电。

同时测试电源的电压输出是否稳定，以及备用电池的持续供电时间是否符合要求。

6.定期进行UPS电源的负载测试。

将UPS电源连接到设备并对设备进行正常操作，观察UPS电源是否能够正常供电并维持设备的正常运行。

同时测试电源的负载承载能力是否符合要求。

7.定期进行电源的维护保养。

根据UPS电源的使用说明书进行日常的维护保养工作，例如清洁机箱内部、检查散热风扇、检查电源电路等。

8.定期进行电源的记录和报告。

记录每次的维护和检修情况，包括维护日期、维护内容、维护人员等。

根据记录生成维护报告，并根据报告调整维护计划。

除了以上日常维护和检修步骤，当UPS电源出现故障时，需要及时排除故障并进行维修。

以下是常见的UPS电源故障排除步骤：1.检查电源连接线和电缆，确保连接牢固。

UPS原理及日常维护一、UPS原理UPS，即不间断电源，是一种将电能存储起来，并在电源中断或电源不稳定时，提供持续供电的电源设备。

它广泛应用于各种重要设备，如服务器、网络设备、医疗设备等，以确保这些设备在电力不稳定或中断时仍能正常运行。

UPS的原理基于能量转换技术。

当市电正常时，UPS将市电转换为直流电，并储存在内部电池中。

当市电中断或不稳定时，UPS将电池中的直流电逆变为交流电，以保证负载设备的稳定供电。

此外，UPS还具有过滤和稳压的功能，可以消除电力中的杂波和电压波动，为设备提供更加稳定的电力环境。

二、UPS日常维护为了确保UPS设备的长期稳定运行，日常维护是必不可少的。

以下是几个重要的维护步骤：1.定期检查：定期检查UPS设备的外观，确保没有明显的物理损伤。

同时，检查设备的电线和连接是否紧固，避免因接触不良引起的故障。

2.清洁：UPS设备应该保持清洁，避免灰尘和杂物的积累。

在清洁时，应使用干燥的布轻轻擦拭设备表面，避免使用含有化学物质的清洁剂。

3.保持适当的温度和湿度：UPS设备应在适当的温度和湿度下运行。

过高或过低的温度和湿度都可能影响设备的性能和寿命。

因此，应确保设备所在的房间有良好的通风和散热条件。

4.定期放电：为了保持电池的健康状态，应定期对UPS设备进行放电。

一般来说，每隔几个月进行一次完全放电即可。

在放电过程中，应避免设备过载或短路。

5.更换电池：电池是UPS设备中的重要组件，随着使用时间的增长，电池的寿命会逐渐降低。

因此，在发现电池性能下降或损坏时，应及时更换电池。

在更换电池时，应遵循设备制造商的指导，并使用原厂提供的电池。

UPS日常维护注意事项UPS（不间断电源）作为一种电源设备，在日常使用过程中需要进行一定的维护保养工作，以确保其正常运行和延长使用寿命。

以下是UPS日常维护注意事项：1.清洁UPS设备：定期对UPS设备进行清洁，包括外壳、风扇、排风口等部分。

可使用干净的布或吹风机将灰尘和杂物清理干净，避免灰尘堵塞设备通风孔。

2.定期检查UPS设备的电源线和连接线：UPS电源线和连接线是将电源传输到设备的关键部分，必须保持良好的接触和正常的工作状态。

定期检查电源线和连接线是否磨损、老化或变形，如有问题及时更换。

3.经常检查UPS设备的电池：UPS电池是保证设备持续供电的重要部分，需要经常检查电池的电量和状态。

定期测量电池的电压和容量，以确保其在需要时能够正常工作。

如果发现电池容量不足，要及时更换或维修。

4.定期进行UPS设备的功能测试：为保证UPS设备能够在不间断电源的情况下正常运行，定期进行功能测试是非常重要的。

按照设备说明书的要求，进行定期的自检功能测试和演练，以确保UPS设备能够在需要时提供可靠的供电。

5.定期检查UPS设备的故障记录：UPS设备故障记录是判断设备是否存在问题和确定日常维护重点的重要依据。

定期检查UPS设备的故障记录，了解设备的故障类型和频率，及时采取相应的维修和保养措施。

6.定期检查UPS设备的环境条件：UPS设备的运行环境对其正常工作和使用寿命有着重要影响。

定期检查UPS设备的环境温度、湿度和通风情况，确保其在适宜的环境条件下运行。

如果环境条件不符合要求，应采取相应的调整和改进措施。

7.定期保养UPS设备的内部组件：UPS设备的内部组件如电源模块、散热器、电路板等也需要定期进行保养。

根据设备的要求，定期对内部组件进行清洁、紧固和润滑等保养工作，以确保其正常运行和延长使用寿命。

8.定期进行UPS设备的维保：UPS设备的维保工作非常重要，可以委托专业的维保公司或厂家，定期对设备进行维护保养。

UPS电源日常运行的维护保养方法1、UPS电源所接负载容量不能大于UPS电源而定功率，应该按照输出功率的二分之一计算实际负载功率，避免在逆变供电时超载使用引起逆变三极管的击穿。

第一次购买的UPS电源必须先充足电之后才能使用，另外，如果UPS电源长期闲置，则应该每隔两个月开机一次，并且在逆变器供电模式下放电超过三分钟。

对于闲置已久的UPS电源在重新使用过程中，先不要加负载，应该让UPS电源充电十五个小时左右再向负载供电。

2、UPS电源的适宜运行温度为25℃左右，不宜长期置于30℃的环境之中。

所以必须在UPS电源的机房配置空调，高温会电池过充产生气体，低温会使电池出现充电不足现象。

此外，周围通风应该良好，有足够的散热空间，确保没有腐蚀性气体。

还有就是UPS电源对磁场防御能力较弱，确保避免与具有强磁性的物体靠近。

灰尘会对UPS电源造成较大损害，一旦工作环境灰尘过多，会导致进入UPS 电源控制框中的电子线路中，导致内部工作的电路散热不好，引发故障。

确保UPS电源有一个适宜的工作环境，这样可以有效减少UPS 电源的出现故障的几率。

3、要尽量避免UPS电源由于过度放电而出现自动关机现象。

蓄电池的深度放电会导致电池内部极板表面硫酸盐化，损伤电池。

电池随着放电次数的增多其循环使用的次数就会减少。

每一次放电完成要保证足够充电八小时以上。

如果机组对UPS电源保障要求较高，则最好每三年对电池进行一次更换。

4、应尽量减少对UPS电源的开关次数，因为太过频繁的启动关闭会对内部元件造成损坏，而且要严格按照开关机的步骤进行操作。

另外，在对UPS电源进行关闭之后，稍等一会再进行重启有利于保护UPS电源。

确保UPS电源不会接入日光灯等感性负载，只接入纯电阻或者较小的电容性负载。

这样可以有效避免因为负载开机瞬间产生的峰值电流对UPS电源造成的损害。

5、要清楚UPS电源与负载的开关机顺序，鉴于UPS电源在旁路供电模式下抗冲击能力较强，所以可以先开UPS电源，确保其工作在旁路状态下，然后等输出正常之后再打开冲击电流较大的负载，最后打开UPS电源面板。
