施工现场临时用电讲座课件

06
小结与展望
课程小结
知识体系梳理
本次课程系统梳理了施工现场临时用电的知识体系，包括电气安全、临时用电设备、布线系统、接地与防雷等方面的内容，为学员提供了全面的知识储备。
实际操作技能
通过案例分析、实际操作演示等方式，使学员深入了解了施工现场临时用电的具体操作技能，提升了学员的实际操作能力。
漏电故障排除
检查电器设备绝缘及接地情况，修复绝缘破损，改善接地状况。
过载故障排除
检查电器设备功率及电线截面是否匹配，更换合适的电线或减小电器设备功率。
电压波动解决
采用稳压设备，保持电压稳定；同时合理调配负载，避免电压波动过大。
应急处理措施
立即切断电源
发现临时用电故障时，第一时间切断电源，防止事故扩大。
全可靠。
安装步骤
按照规划进行设施设备的安装，包括电缆敷设、配电箱设置等，
遵循相关电气安装规范。
拆卸注意事项
在施工结束后，按照规范进行设施设备的拆卸，确保安全无误，并妥善保管设备以备后续使用。
03
临时用电安全与管理
电气安全制度
制度规范
施工现场应制定和执行严格的电气安全制度，明确临时用电的管理原则、责任分工和操作规范。
案例分析：施工现场临时用电实际问题解析
01
案例二
无证操作电器设备造成人员伤亡
02
• 描述
某施工现场一名无证电工擅自操作高压电器设备，造成触电身亡事故。
03
• 解析
该案例中，无证操作电器设备是事故的直接原因。在施工现场，电器设
备的操作必须由国家认证的合格电工进行。对于非专业电工，应严禁操
作电器设备，确保施工现场用电安全。

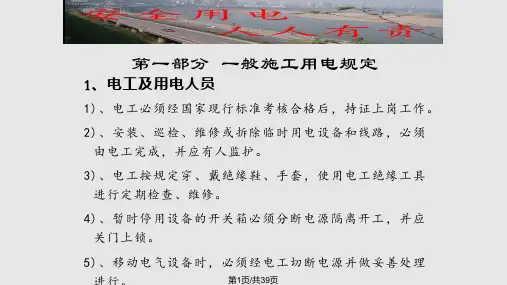

施工现场临时用电管理及常见问题PPT课件

开关箱与用电设备之间必须实行“一箱一机一闸”制。
2、两级漏电保护
1）设置两级漏电保护系统（总配电箱中必须装设漏电保护断路器，所有开关箱中必须装有漏电保护断路器）。
2）设置保护接地线PE线（保护接地作为临时用电的第二道防
护）。
第11页/共39页
3、三相五线制
中性点直接接地，且中性线与保护零线分开的称之为三相五线制。这种接地方式是从电源中性点起专门敷设一根专用的保护零线。
保护接零：把电气设备在正常情况下不带电的金属部分与电网的零线紧密的连接起来。
在三相五线制的电力系统中，通常是把变压器中性点电气
第4页/共39页
设备的金属外壳同时接地、接零，这就是重复接地保护措施。注意：零线回路中不允许安装熔断器和开关。（如图二）
5、一般注意事项
1）不得随便乱动或私自修理电气设备。 2）经常接触和使用的配电箱、配电板、闸刀开关、按钮开关、插座、插销以及导线等，必须保持完好，不得有破损或将带电部分裸露。（如图三） 3）不得用铜丝等代替保险丝，并保持闸刀开关、磁力开关等盖面完整，以防短路时发生电弧或保险丝熔断飞溅伤人。 4）经常检查电气设备保护接地、接零装置，保证连接牢固。
4）没有穿戴保用用品的人员，不应接近燃烧区，防止地面水渍导电引起触电事故。
灭火器的使用方法
第27页/共39页
第三部分施工用电常见问题
本开关箱不符合一箱一漏的规定，且一个漏电保护器下接多台设备，配电箱门已损坏。
第28页/共39页
第29页/共39页
非电工私拉乱接电源
第30页/共39页
注意：保护接零线路上严禁装设任何开关或熔断器。
4、外电线路
第12页/共39页

施工现场临时用电安全PPT可编辑全文

并做绝缘包扎;不得有外露带电部分; 施工现场临时用电安全技术规范JGJ462005 中华人民共和国建设部公告第322号8 1 12
案例三
规范及规定
配电箱开关箱内不得放置任伺杂物;井应保持整洁; 施工现场临时用电安全技术
04
规范JGJ462005中华人民共和国建设部公告第322号8 3 8
配电箱开关箱应有名称用途分路标记及系统接线图; 施工现场临时用电安全技 05 术规范JGJ462005中华人民共和国建设部公告第322号8 3 1
案例二
规范及规定
配电箱开关箱内的电器含插座应先安装在金属或非木质阻燃绝缘电器安装板上;
01
然后方可整体紧固在配电箱开关箱箱体内; 施工现场临时用电安全技术规范
JGJ462005中华人民共和国建设部公告第322号8 1 9
配电箱开关箱内的电器含插座应按其规定位置紧固在电器安装板上;不得歪斜和
02
案例五
案例五
存在的问题
临时线穿越道路采用明敷方式
1
配电箱直接放置在地面上
2
3
配电箱无防雨措施
案例五
规范及规定
01
电缆线过路必须加套管保护;空中架线高度应满足要求; 中国石油天然气股份有限
公司炼化专业临时用电安全管理规定油化字45号〔2004〕第六条
配电箱开关箱外形结构应能防雨防尘; 施工现场临时用电安全技术规范
潮湿区域
户外的临时用电设备
临时建筑内的电源插座
送电操作顺序为：总配电箱
停电操作顺序为：
开关箱
分配电箱分配电箱
开关箱
上级过载保护电流应大于下级
总配电箱
紧急情况除外
临时用电线路安全要求

临时用电ppt课件

保险丝的作用
保险丝是一种保护装置，当电路发生过载或短路故障时，能够自动熔断，以保护电路和设备。
安全操作规程
操作人员需要经过专业培训，熟悉掌握用电安全知识和操作技能
。
在操作电气设备时，需要遵守安全操作规程，确保人员和设备的
安全。
在使用电气设备时，需要定期进行检查和维护，确保设备的正常
运行和使用寿命。
1 2 3
公共场所临时用电需求
公共场所如商场、展览馆等有时需要临时供电以支持各种活动和展览。
安全保障
公共场所的临时用电应由专业电工团队负责安装和维护，确保电线和设备符合安全标准，并采取措施防止意外事故的发生。
合法合规
在使用公共场所进行临时用电时，应遵守相关法律法规和规定，确保合法合规。
THANKS
CHAPTER
05
临时用电案例分析
家庭临时用电案例
家庭临时用电需求
家庭中偶尔会有一些临时的电力需求，如节日装饰灯光、户外烧
烤设备等。
安全注意事项
在家庭临时用电时，应确保使用符合安全标准的电器和电线，避免超负荷使用，并定期检查电线
是否破损或老化。
节约能源
在满足需求的前提下，尽量选择低能耗的电器和灯泡，避免能源
01
活动现场临时用电需求
各种活动现场需要提供足够的电力来支持灯光、音响、舞台设备等。
02
安全措施
活动现场应配备专业的电工团队负责临时供电系统的安装和维护，确保
电线和设备符合安全标准，并采取措施防止触电和火灾事故的发生。
03
高效供电
在满足活动需求的前提下，优化供电方案，确保电力供应的稳定和高效
。
公共场所临时用电案例

施工临时用电安全知识ppt课件

手持电开工具的平安运用要求
• 1〕普通场所应选用I类手持式电开工具，并应装设额定漏电动作电流不大于15mA，额定漏电动作时间小于0.1s的漏电维护器。在露天、潮湿场所或金属构架上操作时，必需选用Ⅱ类手持电开工具，并装设漏电维护器，严禁运用I类手持式电开工具。
• 2〕负荷线必需采用耐用型的橡皮护套铜芯软电缆。单相用三芯〔其中一芯为维护零线〕电缆；三相用四芯〔其中一芯为维护零线〕电缆；电缆不得有破损或老化景象，中间不得有接头。
采取的对策
• 关于TN-C供电系统改为TN-S供电系统，国标中的电气维护接地型式中有IT系统、TT‘系统、 TN系统，而TN系统中又有TN-C系统、TN—S系统或TN-C-S系统。我们所涉及的是将三相四线制改为三相五线制〔即TN-C系统改为TN-S 系统或TN-C-S系统〕。在暂时用电规范中已有规定：PE线应由任务零线引出。也就是应从变压器任务接地线引出PE线，即从开场就采用三相五线制供电或已将原来的三相四线制改为三相五线供电。如图3和图1
线路布设要求
• 施工现场架空线采用绝缘铜线。 • 架空线设在公用电杆上，严禁架设在树木、
脚手架上。 • 导线与地面坚持足够的间隔。导线与地面
最小垂直间隔：施工现场应不小于4m；机动车道应不小于6m；铁路轨道应不小于7.5m。 • 无法保证规定的电气平安间隔，必需采取防护措施。假设由于在建工程位置限制而无法保证规定的电气平安间隔，必需采取设置防护性遮栏、栅栏，悬挂警告标志牌等防护措施，发生高压线断线落地时，非检修人员要远离落地10m以外，以防跨步电压危害。
照明用电平安要求
• 1、暂时照明线路必需运用绝缘导线，户内〔工棚〕暂时线路的导线必需安装在离地2m以上支架上；户外暂时线路必需安装在离地2.5m以上支架上，零星照明线不允许运用花线，普通应运用软电缆线。

建筑工程施工临时用电基本知识图解PPT

2021/10/10
6
注意事项：
• 1、三相五线制配电系统（两种电压、架空相序、分色？），（面对负荷从左到右，三相四线：L1、N、L2、L3；三相五线：
L1、N、L2、L3、PE，但动照两层同杆时，上横担L1、L2、L3，下横担L1、 L2、L3、N、PE）（L1A、L2B、L3C、N、PE-黄、绿、红、淡蓝、黄绿相间）（五线电缆：相线有黑棕白等，N-淡蓝、PE-黄绿相间不变）
• 铜线电阻率为0.0172，铝线电阻率为0.0283。对大部份用电器来说，实际工作电压在额定工作电压的+-5%误差范围内可正常工作。则220V设备允许最大压降10V，380V 设备允许最大压降20V。
• 例：6KW单相电热设备工作电流I=P/U=6000/220=27A，线电阻为：R=U/I=10/27=0.3704欧，100米是总线长，包括零火线，也就是距离为50米远。则铜线的截面积为 S=0.0172*(L/R)=0.0172*(100/0.3704)=4.6平方毫米，即至少需要4.6平方的铜线才能使6KW的设备正常工作。
T — 电源中性点直接接地。 N — 电气设备外露可导电部份通过零线接地。 S — 工作零线（N线）与保护零线（PE线）分开的系统。
TN-C接零保护系统（三相四线制）（工作零线与保护零线为同一根）。 TN-C-S保护系统（电源进线为三相四线制、过总配电箱后变为三相五线
制）。 TT接地保护系统（三相四线、电源中性点接地、设备外壳接地）。
2021/10/10
37
• 2、大概估算
• 铜导线安全载流量及截面积与电流的倍率： • 1㎜²=10A （10） 2.5㎜²=23A （9） • 4㎜²=32A （8） 6 ㎜²=48A （8） • 10㎜²=70A （7） 16㎜²=98A （6） • 25㎜²=132A （5.5） 35㎜²=168A （5） • 50㎜²=196A （4） • （ 70㎜²、95㎜²、120㎜²） • （ 3.5 、 3 、 2.5 ） • （截面积越大过流能力越差、倍率越小） • 铝导线按铜导线的1.5-2的比例估算。

《施工现场用电》课件

定期检查和维护电气设备
对电气设备进行定期检查和维护，确保其正常运行，防止因设备故障引起的安全事故。
强化工人安全培训
加强工人的安全培训和教育，提高他们的安全意识和操作技能，避免因操作不当引起的安全事故。
完善安全管理制度
建立完善的安全管理制度，明确各级人员的安全职责，确保各项安全措施得到有效执行。
电线
用于传输电能的小截面导线，有铜芯线、铝芯线等类型。
保护设备与措施
保护设备
用于保护电路和用电设备免受损坏的装置，如剩余电流动作保护器、过载保护器等。
保护措施
为确保用电安全而采取的一系列措施，如定期检查、维护保养、接地保护等。
临时用电设备的安装与使用
安装要求
施工现场的用电设备应按照国家相关标准进行安装，确保安全可靠。
采用合适的线路敷设方式，如架空、地埋、穿管等，以满足安全要求和使用环境。
电气设备的安全使用
电气设备检查
定期对电气设备进行检查和维护，确保设备正常运行和安全性能。
安全操作规程
制定和执行安全操作规程，规范操作流程和注意事项，防止误操作导致事故发生。
04
CHAPTER
施工现场用电安全管理制度
用电安全责任制
复杂性
施工现场用电设施多样化，涉及多个工种和设备，管理难度较大。
危险性
施工现场环境多变，用电安全风险较高。
施工现场用电的常见问题
设备老化
施工现场使用的电气设备可能存在老化现象，导致安全隐患。
不规范操作
部分施工人员可能未受过专业培训，导致用电操作不规范。
缺乏维护
施工现场用电设施缺乏定期维护，可能导致设备故障或安全隐患。
详细描述

施工现场临时用电安全技术规范PPT课件

电缆长时间暴露在恶劣环境中，未及时进行维护和更换，导致绝缘层破损。
解决方案
加强电缆的日常检查和维护，确保电缆完好无损；定期进行临时用电安全培训，提高工人的安全意识。
案例二
1 2
事故描述
某地铁施工场地因电焊机操作不当引发火灾事故，造成直接经济损失100万元。
事故原因
电焊机操作人员未经过专业培训，操作过程中违反安全规程。
案例四
事故描述
某大型设备安装施工现场因电缆拖地导致触电事故，造成2名工人受伤。
事故原因
电缆在拖地过程中受损，未及时发现并进行处理。
解决方案
加强电缆的日常检查和维护，避免电缆拖地；制定并执行严格的电缆使用和保管制度。
05
总结与展望
总结施工现场临时用电安全技术规范的重要性
01
保障施工现场作业人员的安全
安全意识薄弱
部分施工人员对临时用电安全知识了解不足，存在违规操作现象。
设备老化与维护不足
施工现场临时用电设备老化、维护不及时，增加了事故风险。
监管不力
施工现场对临时用电的监管力度不够，未能及时发现和纠பைடு நூலகம்正违规行为。
展望施工现场临时用电安全技术规范的发展趋势与未来
更新设备与技术
随着科技的发展，施工现场临时用电设备和技术将不断更新换代，提高安全性能。
施工现场临时用电安全技术规范ppt课件
目录
• 施工现场临时用电概述 • 施工现场临时用电安全技术规范 • 施工现场临时用电安全管理与监督 • 施工现场临时用电安全技术规范案例分析 • 总结与展望
01
施工现场临时用电概述
临时用电的定义与特点
定义
施工现场临时用电是指在施工现场内的一个临时用电系统，为施工机械、设备、照明和其他用电需求提供电力。

施工现场常见临时用电安全培训-全隐患图片精品PPT

接地装置的安装应符合相关规定，确保接地电阻值符合要求。
定期对接地装置进行检查和测试，确保其正常工作。
接地装置的安装位置应合理，便于检查和维护。
工人安全操作规程
工人应接受用电安全培训，了解施工现场临时用电安全操作规程。
工人应正确使用电气设备，避免发生触电事故。
工人应遵守用电安全规定，禁止私拉乱接电线、违规使用电气设
03 施工现场临时用电安全操作规程
电缆电线的敷设与连接
电缆电线应选择合适的规格和类型，确保满足施工需求。
电缆电线敷设时应遵循安全规范，避免在潮湿、高温、易燃易爆等环境中敷设。
电缆电线的连接应使用专用工具，确保连接牢固、绝缘良好。
开关箱的使用与维护
开关箱应选用符合规定的型号，并配备相应的漏电保护器。
定期对开关箱进行检查和维护，确保其正常运转。
开关箱的安装位置应便于操作和检修，且应保持干燥、通风良好。
漏电保护器的配置与检测
根据施工现场的实际情况，配置合适的漏电保护器，确保用电安
全。
漏电保护器的安装位置应合理，便于操作和维护。
定期对漏电保护器进行检查和测试，确保其正常工作。
接地装置的安装与检测
未使用专用开关箱
总结词
未使用专用开关箱可能导致用电混乱，增加触电风险。
详细描述
施工现场应设置专用开关箱，对各路电源进行统一管理。开关箱内应明确标明各路电源用途，严禁乱接乱拉电线。同时，开关箱应定期进行检查和维护，确保其正常工作。
漏电保护器失效
总结词
漏电保护器失效将无法在漏电时切断电源，增加触电事故风险。
通过案例分析，让工人了解施工现场常见用电事故的原因及预防措施。

施工现场临时用电 ppt精选课件

• 面对这样的局面，我们也一直在寻找解决问题的办法和突破口。近期来，在得到项目领导和各部门同事以及各片区电工班组的大力支持和配合下，我们对施工现场临时用电进行了较大规模的整顿，并采取了一定的有效措施，最终收到了很大的成效。
• 我们取得了这样的进步除了得益于领导和同事们的大力支持外，也和我们严格按照《施工现场临时用电安全技术规范》进行操作是分不开的，这也体现了按规范操作的重要性。
精选ppt课件2021
8
TN—C系统无法实现三项五线制供电
• 一些较小的基建工程，甲方提供的公用电源为三相四线制(即TN—C系统供电)，无法实现三相五线制供电(不可能从变压器处引出PE线)。如图1 这样，由于三相供电系统中三相负载本来就不平衡，再加上施工现场单相或两相负载(电焊机等)用电量极大，三相负荷更不平均。因此，使零线电流过大，造成零线电压降增大，零电位点位移，零线上产生对地电压，使保护接零的电器设备外壳带电，对施工人员带来触电危险。存在将TN—S供电与TT系统供电混用的违规操作。有些临时用电施工现场，由于工程技术人员不了解 TN—S系统供电规范，也不与当地供电部门(甲方)联系，私自将电气设备正常运行时，不带电的金属外壳与大地做电气连接(就地连接)。误认为：电气设备的金属外壳进行了接地保护
N线和PE线是合并的。
精选ppt课件2021
7
TN—S系统的特点
• TN-S为电源中性点直接接地时电器设备外露可导电部分通过零线接地的接零保护系统，N为工作零线，PE为专用保护接地线，即设备外壳连接到PE上。
• TN-S 方式供电系统是把工作零线N 和专用保护线PE 严格分开的供电系统。系统正常运行时，专用保护线上没有电流，只是工作零线上有不平衡电流。PE 线对地没有电压，所以电气设备金属外壳接零保护是接在专用的保护线PE 上，安全可靠。

施工现场临时用电安全教育培训资料(PPT)

Part
04
施工现场临时用电安全检查与评估
临时用电安全检查制度
定期检查
施工现场应定期进行临时用电安全检查，确保各项安全措施得到有效执行。
不定期抽查
在施工过程中，应不定期进行临时用电安全抽查，及时发现和纠正安全隐患。
专项检查
针对特定施工环节或设备，应进行专项临时用电安全检查，确保其符合相关安全标准。
施。
确保工程进度
用电设备是施工现场必不可少的工具，用电安全有助于保证设备的正常运行，从而保障工程进度。
降低事故损失
预防用电事故的发生可以有效降低事故损失，维护企业的经济利益。
施工现场常见用电安全隐患
电缆电线乱拉乱接
不规范布线，电缆电线随意在地上拖拉，易引发触电事故。
非专业电工操作
施工现场存在非专业电工操作的现象，这些人员缺乏专业知识和技能，易引发用电安全事故。
防雷电安全防护措施
总结词
避雷针、避雷网、避雷带、防雷接地
详细描述
在施工现场，应设置避雷针、避雷网、避雷带等防雷装置，以降低雷击对电气设备的影响。同时，应将防雷装置与大地连接，形成良好的防雷接地系统。在雷雨天气中，应停止施工，关闭电气设备，避免雷击对人员和设备造成伤害。此外，应定期对防雷装置进
行检查和维护，确保其正常运行。
安全培训改进
根据评估结果，对安全培训内容和方法进行改进，提高培训效果。
THANKS
感谢您的观看
设备设施的金属外壳与大地连接，以降低触电事故的风险。
防电气火灾安全防护措施
总结词
定期检查、防火隔离、过载保护、短路保护
详细描述
在施工现场，应定期对电气设备进行检查，确保其正常运行，防止因设备故障引发电气火灾。对于一些易燃易爆的物品，应采取防火隔离措施，将其与电气设备隔离，以降低火灾风险。同时，应设置过载保护和短路保护装置，当电流超过设备的承载能力或发生短路时，能够自动切断电源，防止火灾事故的发生。

临时用电安全培训(精选)ppt

按照相关规定和标准进行临时用电设备的安装，确保安装牢固、稳定。
02
安全防护
在安装和拆卸临时用电设备时，应采取必要的安全防护措施，防止意外
触电等事故发生。
03
拆卸与回收
在拆卸临时用电设备时，应按照规定的程序进行，确保设备完整、安全
地移除。同时，对废旧电线、电缆等材料进行妥善处理和回收，避免造
成环境污染。
备等。
其他场所
临时性的商业活动、集会等场所也可能需要临时供电。
临时用电的注意事项
遵循安全规定
遵守国家和地方的安全规定，确保临时用电系统的设置和使用符合相
关标准。
合理规划布局
合理规划电源线路和设备布局，避免线路混乱
和设备过载。
使用合格设备
使用合格的电器设备和电线电缆，不使用劣质
或老化产品。
规范企业的用电管理
企业用电管理涉及到多个方面，如设备维护、线路检查、安全防护等。通过临时用电安全培训，企业能够规范自身的用电管理，确保用电安全。
企业需要制定完善的用电管理制度和操作规程，明确各级人员的职责和权限，建立有效的监督机制。通过培训，员工能够了解并遵守相关规定，提高用电管理的规范性和有效性。
2023-12-25
临时用电安全培训
汇报人：可编辑
contents
目录
• 临时用电安全基础知识 • 临时用电安全操作规范 • 临时用电安全事故预防与处理 • 临时用电安全培训的重要性 • 临时用电安全培训内容与方法
01
临时用电安全基础知识
临时用电的定义与特点
定义
临时用电是指在一定时间内，为了满足特定需求而设置的临时性电力供应系统。
04
临时用电安全培训的重要性

工地临时用电安全管理ppt课件

36
触电急救-脱离电源
序号
脱离电源方法
3
挑线断电
图例
4
拉离断电
完整最新版课件
37
触电急救-流程图
完整最新版课件
38
触电急救-方法
急救方法：口对口（鼻）人工呼吸法适用情况：触电者有心跳，呼吸停止
急救方法：胸外心脏按压法适用情况：触电者有呼吸，心跳停止
急救方法：心肺复苏法适用情况：触电者心跳、呼吸都停止
完整最新版课件
13
施工用电线路
一般规定：
1.架空线和室内配线必须采用绝缘导线或电缆。
2.架空线截面的选择应符合下列要求：
1）导线中的计算负荷电流不大于其长期连续负荷允许载流量。
2）线路末端电压偏移不大于其额定电压的5%。
3）三相四线制线路的N线和PE线截面不小于相线截面的50%，单相线路的零线截面与相线截面相同。 4）按机械强度要求，绝缘铜线截面不小于10mm2，绝缘铝线截面不小于16mm2。 5 ）在跨越铁路、公路、河流、电力线路档距内，绝缘铜线截面不小于16mm2,绝完缘整最新铝版课件线截面不小于25mm2。14
2.当施工现场与外电线路共用同一供电系统时，电气设备的接地、接零保护与原系统保持一致。不得一部分设备做保护接零，另一部分设备做保护接地。
3.采用TN系统做保护接零时，工作零线(N线)必须通过总漏电保护器，保护零线(PE线)必须由电源进线零线重复接地处或总漏电保护器电源侧零线处引出，形成局部TN-S接零保护系统。
完整最新版课件
5
概念解释
完整最新版课件
6
TN-S接零保护系统示意：
重复接地
完整最新版课件
三相
工作零线（N）

施工现场安全用电注意事项ppt课件

17
二、架空线路常见问题
1、架空线杆不符合规范案例1：架空线违规利用树杈，架空线路的线间距小于
0.3m，存在用电安全隐患
18
二、架空线路常见问题
1、架空线杆不符合规范案例2：架空线杆为钢管，且无防倾倒拉线，存在
用电安全隐患
19
二、架空线路常见问题
1、架空线杆不符合规范案例3：违规利用树干替代架空线杆，存在严重
14
一、配电系统常见问题
案例3：三相四线制系统，未设置PE线，仅有A、B、C相线及工作接零N线，配电系统未
采用TN-S接零保护系统
15
一、配电系统常见问题
案例4：总配电箱引出线为A、B、C相线、 N线；而TN-S系统从总配电箱引出线应为A、B、
C相线、N线、PE线
16
二、架空线路常见问题
1、架空线杆不符合规范
21
二、架空线路常见问题
2、架空线间距不规范案例1：架空线最大弧垂距离地面间距小于4米，
线间距小于0.3m
22
二、架空线路常见问题
2、架空线间距不规范案例2：架空线最大弧垂距离地面间距小于4米，
线间距小于0.3m
23
二、架空线路常见问题
2、架空线间距不规范案例3：施工现场高压架空线缠绕异物
常见问题：架空线路违规利用树干、树枝，脚手架、钢管等作为架空线的电线杆；电线杆无防倾倒拉线。
《施工现场临时用电安全技术规范》： 7.1.2架空线必须设在专用电杆上，严禁架设在树木、脚手架及其他设施上。 7.1.10架空线路宜采用钢筋混凝土杆或木杆，钢筋混凝土杆不得不露筋、宽度大于0.4mm的裂纹和扭曲，木杆不得腐朽，其梢径应不小于140mm。

施工现场临时用电课件

作技能。
05 施工现场临时用电案例分析
案例一：某施工现场临时用电事故分析
事故概述
某施工现场因临时用电不当引发火灾事故，造成人员伤亡和财产损失。
事故原因
电气线路私拉乱接、过载运行、未设置漏电保护装置等。
事故教训
加强施工现场临时用电管理，规范电气线路敷设和使用，定期检查维护。
案例二：某施工现场临时用电管理改进措施
特点
临时用电具有临时性、移动性、危险性等特点，需要采取相应的安全措施和规范操作，以确保施工安全和用电安全。
临时用电的适用范围
01
02
03
建筑工程施工
适用于各类建筑工程施工，包括住宅、商业、工业等建筑项目的施工过程。
市政工程
适用于市政工程建设，如道路、桥梁、隧道等工程的施工过程。
公共设施建设
在施工现场临时用电系统中，应采用专用保护零线（PE线）
做保护接地。
工作零线
工作零线（N线）应与保护零线（PE线）分开，不得混接。
PE线的截面要求
PE线的截面应不小于工作零线截面的1/2，并满足机械强度的要求。
PE线的连接
PE线应采用黄绿双色线，并与所有用电设备相连。
04 施工现场临时用电管理
。
定期对施工人员进行临时用电安全技术培训，提 Nhomakorabea其安全意
识和操作技能。
在施工过程中，对临时用电安全技术措施进行监督和检查，确保各项措施得到有效执行。
对违反临时用电安全技术规定的行为及时制止和纠正，并追
究相关责任人的责任。
临时用电安全技术培训
培训内容
介绍施工现场临时用电安全技术的基本知识和技能，包括电气设备和线路的检查、维护和保养，以及触电事故的预防和应急处理等。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

.
八、常见问题
照片
.
八、常见问题
照片
.
第九部分
触电救护
.
九、触电救护
触
电
救
则
护的
基
本
原
01
迅速
02
就地
03
正确
04
坚持
.
九、触电救护
触电救护流程
01
02
03
脱离电源
就地救护
.
医院救治
九、触电救护
①
②
拉
切
脱离电源的方法
③
④
⑤
挑
拽
垫
.
九、触电救护
就地程救护流
.
九、触电救护
意识判断
1、额定漏电动作电流不大于30mA。 2、额定漏电动作时间不大于0.1s 。
.
六、空气开关与漏电开关
常见空气开关
常见漏电开关
.
第七部分
保护接零
.
七、保护接零
施工现场所有用电设施金属外壳必须接零保护
.
七、保护接零
保护接零线应采用多股软线。
严禁使用单股硬线。
.
第八部分
常见问题
.
八、常见问题
施工现场临时用电常识及常见问题
.
一、TN-S系统（三相五线制）
二、三级配电、二级漏电保护系统
三、电箱
目四、焊机
五、手持电动工具
录
六、空气开关与漏电开关
七、保护接零
八、常见问题
九、触电救护 .
第一部分
TN-S系统（三相五线制）
.
一、TN-S系统（三相五线制）
中性点
L1(A相) L2(B相) 火线 L3(C相) N(工作零线) PE(保护零线)
3、检查：每5个循环后应在7秒内检查一次。
如呼吸恢复则停止吹气，如心跳恢复则停止按压。
如心跳呼吸都恢复，则暂停抢救，但需密切注意呼吸脉搏，随时抢救。
如心跳呼吸虽未恢复，但皮肤转红润、瞳孔由大变小，说明抢救已收到效果，要继续抢救。
适用情况：触电. 者呼吸、心跳皆无时。
九、触电救护
① 施救环境空旷、通风良好。
TN-S系统：工作零线与保护零线分开设置的接零保护系统。 T-电源中性点直接接地。 N-电气设备外露可导电部分通过零线接地。 S-工作零线（N线）与保护零线（PE线）分开的系统。
.
第二部分
三级配电、二级漏电保护系统
.
二、三级配电、二级漏电保护系统
变压器
总配电箱（一级）
分配电箱（二级）
分配电箱（二级）
二级电箱
二级配电箱就是分配电箱，也叫分箱，一般负责一个供电区域。
总隔离熔断开关分路隔离熔断开关分路漏电开关接线端子工作零线排（N线）保护接零排（PE线）电箱门接地线
.
三、电箱
三级电箱 - 开关箱
三级配电箱就是开关箱，只能负责一台设备。所谓的“一机一闸一箱一漏” 就是针对开关箱而言的。
焊机专用箱（三级）
移动开关箱（三级）
开关箱（三级）
开关箱（三级）
.
第三部分
电箱
.
三、电箱
一级电箱
一级配电箱就是指的总配电箱。一般位于配电房。
有功电度表应急断电手柄总隔离熔断开关分路隔离熔断开关分路漏电开关工作零线排（N线）保护接零排（PE线）电箱门接地线
电压表
.
电流表
三、电箱
心
脏
3 下压深度4~5厘米。
按
压
4 下压频率均匀，约1.5秒一次。
5 下压时手臂不得弯曲。
适用情况：触电者有呼吸，无心跳时。 .
九、触电救护
人工呼吸
压胸外心脏按
+
1、单人救护：先吹2口气，然后按压30次，再吹2口气，再按压30次，如此循环。
2、双人救护：一人负责吹气，另一人负责按压。吹2口气，按压30次，如此循环。
字型标பைடு நூலகம்。
I I I类工具使用安全电压作为电源的工具，明显的特
征：带有电池。
.
第六部分
空气开关与漏电开关
.
六、空气开关与漏电开关
空气开关
漏电保护器
漏电保护开关
+
=
过热保护过流保护欠压保护
漏电保护
.
漏电保护过热保护过流保护欠压保护
六、空气开关与漏电开关
漏电开关工作原理
L 1L L23
拍打双肩呼喊
按人中穴、合谷穴
. .
适用情况：触电者刚脱离电源昏迷时。
.
九、触电救护
看胸部有无起伏
整个检查过程不得超过 10 秒。首先，将耳朵贴近触电者的口
听有无呼气声
和鼻，头部偏向触电人胸部。
检
然后，用手指触摸气管根部侧
查
感有无呼气气流面，检查颈动脉是否搏动。
呼
吸
、
N(工作零线)
零序电流互感器
脱钩器 PE(保护零线)
电流放大器
.
六、空气开关与漏电开关
总配电箱漏电开关要求
1、额定漏电动作电流大于30mA。 2、额定漏电动作时间大于0.1s 。 3、额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.s。
.
六、空气开关与漏电开关
二、三级电箱漏电开关要求
电箱
电缆
电焊机
接地线
锈蚀、破漏未验收无标示无巡查记录
破损老化架设不规范接头不规范浸泡在水里
无二次降压保护设备未接地
降压保护短接二次线使用钢筋，
连接方式不规范
连接在脚手架
连线不符合要求
.
八、常见问题
漏电开关
接线
电工
其他
试电按钮失效动作电流不符
合规范
接线不规范一闸多机
无操作证
使用外热型灯具
操作证过期、使用地拖、胶质线
未年审
插座无防护罩
.
八、常见问题
照片
.
八、常见问题
照片
.
八、常见问题
照片
.
八、常见问题
照片
.
八、常见问题
照片
.
八、常见问题
照片
.
八、常见问题
照片
.
八、常见问题
照片
.
八、常见问题
照片
.
八、常见问题
照片
.
八、常见问题
照片
隔离熔断开关漏电开关接线端子工作零线排（N线）保护接零排（PE线）电箱门接地线
.
三、电箱
三级电箱 - 电焊机专用电箱
能够将电焊机空载时二次电压降至24V以内。
隔离熔断开关漏电开关电弧焊机防触电保护器接线端子保护接零排（PE线）电箱门接地线
.
三、电箱
三级电箱 - 移动开关箱
隔离熔断开关漏电开关插座保护接零排（PE线）电箱门接地线
.
三、电箱
接线示意图
.
第四部分
焊机
.
四、焊机
电焊专用箱
开关箱
交流电焊机直流电焊机
.
二氧化碳保护焊机
第五部分
焊机
.
五、手持电动工具
I 类工具单绝缘工具，明显特征：带有接地线（插
头有3个桩头）。
I I类工具双绝缘工具，明显特征：铭牌上有个“回”
心
跳
适用情况：呼喊后触电者依然昏迷时。 .
九、触电救护
1 解开上衣，清除口腔异物。
人
2 仰头抬颌，保持气道畅通。
工
3 吹气时捏紧鼻孔，吹完及时松开。
呼
吸
4 胸部吹抬起为适度、有效。
5 吹气2秒，间隔3秒再次吹气。
适用情况：触电者无呼吸，有心跳时。 .
九、触电救护
1 部位：剑突骨两指上方。
胸
外
2 双手重叠，垂直下压。
