下载文档原格式

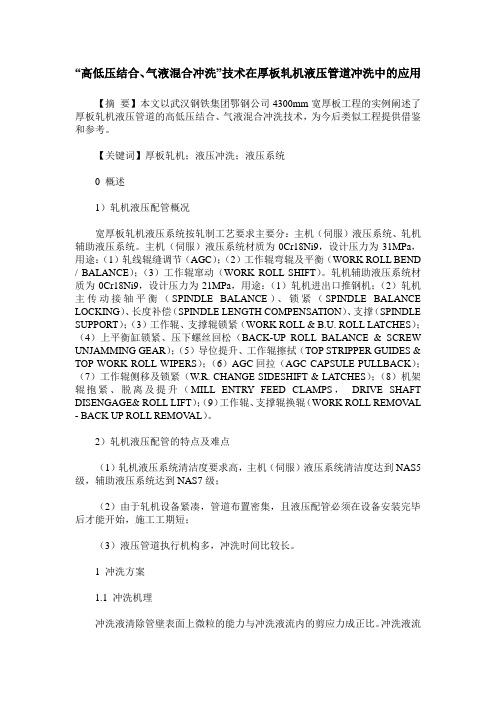

“高低压结合、气液混合冲洗”技术在厚板轧机液压管道冲洗中的应用【摘要】本文以武汉钢铁集团鄂钢公司4300mm宽厚板工程的实例阐述了厚板轧机液压管道的高低压结合、气液混合冲洗技术，为今后类似工程提供借鉴和参考。
【关键词】厚板轧机；液压冲洗；液压系统0 概述1）轧机液压配管概况宽厚板轧机液压系统按轧制工艺要求主要分：主机（伺服）液压系统、轧机辅助液压系统。
主机（伺服）液压系统材质为0Cr18Ni9，设计压力为31MPa，用途：（1）轧线辊缝调节（AGC）；（2）工作辊弯辊及平衡（WORK ROLL BEND / BALANCE）；（3）工作辊窜动（WORK ROLL SHIFT）。
轧机辅助液压系统材质为0Cr18Ni9，设计压力为21MPa，用途：（1）轧机进出口推钢机；（2）轧机主传动接轴平衡（SPINDLE BALANCE）、锁紧（SPINDLE BALANCE LOCKING）、长度补偿（SPINDLE LENGTH COMPENSATION）、支撑（SPINDLE SUPPORT）；（3）工作辊、支撑辊锁紧（WORK ROLL & B.U. ROLL LATCHES）；（4）上平衡缸锁紧、压下螺丝回松（BACK-UP ROLL BALANCE & SCREW UNJAMMING GEAR）；（5）导位提升、工作辊擦拭（TOP STRIPPER GUIDES & TOP WORK ROLL WIPERS）；（6）AGC回拉（AGC CAPSULE PULLBACK）；（7）工作辊侧移及锁紧（W.R. CHANGE SIDESHIFT & LATCHES）；（8）机架辊抱紧、脱离及提升（MILL ENTRY FEED CLAMPS，DRIVE SHAFT DISENGAGE& ROLL LIFT）；（9）工作辊、支撑辊换辊（WORK ROLL REMOV AL - BACK UP ROLL REMOV AL）。
液压系统管道安装规范文件编码（TTU-UITID-GGBKT-POIU-WUUI-0089）液压系统管道安装、实验规范批准：审核：编制：段伟山日期：2012-12-28一、管道安装首先确定管道走向和布置，管路的连接必须和图纸对应。
切割：管子切割的表面必须平整，不得有裂纹、重皮，管端的切削粉末、毛刺、熔渣、氧化皮等必须清除干净。
弯管：液压系统的管子一般采用冷弯或者用弯头。
焊接：必须用氩弧焊或至少用氩弧焊打底，且必须打坡口，焊接处要能耐高压31.5Mpa至少30s。
施焊前应对坡口及附近宽20mm范围内的内外壁进行清理，除净其上的油、水、漆、锈及毛刺等。
焊接完后要对焊接处内外侧（尤其内侧）进行清理，除净熔渣和大块焊肉。
管夹固定：通常在直管上，间隔1000mm-2000mm，当管道振动较大时或弯曲点过多的情况下，管夹间距尽可能小一些；应有足够的耐压力。
二、管道酸洗在管道安装之后，酸洗之前再一次对照原理图等检查管路的正确走向，将油箱内外部清理干净，检查有无组件损坏，特别是压力表、温度计、液位计、空气滤清器等。
然后拆下管子，并把管子浸入配好酸洗液的酸洗槽中并保持足够的时间。
当管子完全清理至近白色金属时，把管子取出放入配好中和液的中和槽中，2-3小时后用净水冲洗，最后用压缩空气吹干或烤干。
干后必须马上注满工作介质液压油或在液压油中浸泡，防止二次生锈。
酸洗介质配比：1、盐酸10-15%浓度，50~60℃（最好温度）2、硫酸15-18%浓度，45~50℃3、磷酸浓度大约10%，45~50℃酸洗液可由下列中和：1、磷酸钠碱8%2、氨水/来硝酸盐溶液10%3、苏打水10%4、石灰水三、管道循环冲洗管道酸洗、中和之后有条件要进行冲洗，冲洗一般以循环方式进行。
管道应独立进行冲洗，禁止与已清洁的液压设备进行连接。
冲洗过程中宜采用变换冲洗方向、振动管路、经常检查、清洗、更换滤芯等方法，加强冲洗效果温度在40-60℃左右进行，冲洗时间不少于10小时。
稀油液压润滑管道循环冲洗要点一、实验条件1、施工图和原理图检查待实验管道安装是否正确，排气阀和排污阀安装是否齐全和合理。
2、待实验系统管道焊缝X光射线检验完毕，并报业主、VAI和监理检查认可。
3、待实验系统管道按施工图纸全部安装检查完毕，并报业主、V AI和监理检查验收认可。
二、实验流程：中间管道—设备本体管道—整体系统油循环循环酸洗—压缩空气和蒸汽吹扫—油循环冲洗—系统泵试压三、施工方法：中间管道采取在线循环；设备本体管道采取在线循环和离线循环相结合。
1、循环酸洗循环压力为0.4～0.6MPa，循环酸洗时间为20～30分钟，在循环酸洗过程中应始终控制酸洗液温度在30～40℃范围内。
在酸洗过程中，依次逐个打开各支路阀门，以保证各分支管路都能够循环。
酸洗检验：管道内壁无附着物，内壁呈灰黑色（酸洗液中含磷酸）2、压缩空气吹扫管道循环酸洗完毕后，立即进行蒸汽和压缩空气吹扫。
吹扫实验压力：0.4～0.6MPa在吹扫过程中应依次逐个打开各支管路控制阀门，保证各支路都能进行吹扫。
直到将管道内的残留酸液全部吹出，管道内壁吹干，并在出口处用白布检查目测无可见的污物即可认为吹扫合格。
3、稀油系统油循环冲洗实验管道吹扫实验合格后，应立即进行油循环冲洗实验。
实验介质：N22#机械油（应无杂质和水分）冲洗实验压力：1.0～1.2MPa冲洗流量：400L/min冲洗油温度：40℃～60℃过滤方式：回油过滤检验标准：清洁度NAS7级，检验方法用颗粒计数器进行检查。
拆除实验管道连接的所有阀台阀块的接口法兰，将阀块移走后，开始循环时使用25μ和15μ的滤芯，当冲洗油清洁度达到NAS8级时更换为10μ和5μ滤芯进行循环，直到冲洗油清洁度达到NAS7级要求。
4、液压系统油循环冲洗实验每个液压系统分为液压站到阀台前和阀台后到用户点两部分完成实验。
实验介质：N22#机械油（应无杂质和水分）冲洗实验压力：1.0～1.2MPa冲洗流量：400L/min冲洗油温度：40℃～60℃过滤方式：回油过滤拆除实验管道连接的所有阀台阀块的接口法兰，将阀块移走后，开始循环时使用25μ和15μ的滤芯，当冲洗油清洁度达到NAS8级时更换为10μ和5μ滤芯进行循环，直到冲洗油清洁度达到NAS6级。
船舶液压管路施工与串洗工艺作者：徐方雄赵东升来源：《广东造船》2020年第05期摘要：液压系统是船舶与海洋工程装备中不可或缺的重要系统之一。
本文重点介绍了液压系统的施工与投油清洗等工艺要领，以防止在设计或施工过程中出现不必要的错误，同时也降低在调试过程中出现因液压系统引起的设备故障，进一步提高施工质量，希望本文能为船舶液压系统的施工及冲洗工艺的改进和发展提供一定的借鉴。
关键词：施工要求;串洗步骤;串洗流量;串洗方法;压力测试中图分类号：U664.8 文献标识码：AConstruction and Flushing Process of Ship Hydraulic PipelineXU Fangxiong， ZHAO Dongsheng（ Yiu Lian Dockyards （Shekou） Ltd.， Shenzhen 518000 ）Abstract： Hydraulic system is an indispensable system in ship and ocean engineering equipment. This paper mainly introduces the construction and oil flushing process of ship hydraulic system so as to prevent the mistakes in the design or construction process， but also reduce the equipment failure during debugging caused by hydraulic system， further improve the quality of construction.Key words： Construction requirements; Flushing steps; Flushing flow; Flushing method; Pressure test1 前言液压系统由下列五个部分组成：动力元件;执行元件;控制元件;辅助元件;液压油。
5.11管道涂漆 (22)施工环境要求 (22)施工要求 (23)6施工网络方案 (24)7 劳动力方案 (25)8组织管理体系 (26)9工期保证措施 (26)10质量保证措施 (26)10.1质量指标 (26)10.2质量保证体系 (26)10.3保证措施 (27)11平安措施 (28)11.1平安目标 (28)11.2平安管理体系 (29)11.3平安管理管理措施 (29)11.4工程平安技术措施 (29)11.5危险源分析及确定 (30)11.6平安工作重点 (31)12工机具、设备及材料方案 (33)1工程概况及主要特点1.1工程概况江西萍钢实业股份九江分公司100万吨棒材建安工程，位于江西省九江市湖口县牛角芜〔九钢老区内〕。
整个工程的液压、润滑管道分布于主厂房AB、BC两跨内，分别为粗轧、中轧、轧机、精轧、收集、冷床6个区域提供液压、润滑。
共计约8100米管道。
本工程由中冶京诚工程技术股份设计，五冶集团进行施工。
1.2工程特点本工程液压管道安装工作量大，液压、润滑系统清洁度要求高，管道走向复杂，系统工作压力高。
〔1〕、系统工作压力高一般稀油润滑系统设计压力为1.6MPa，液压系统设计压力为20 MPa，干油润系统设计压力为40MPa MPa。
〔2〕、焊接难度大管道的最大壁厚为11mm，管道焊接时间长，难度大。
〔3〕、工期短本工程液压管道工作量大，管件多，管道总重量约40吨，管件重量约6吨。
7月20日投产，绝对施工时间只有2个月时间，施工工期相当紧张。
〔4〕管道技术参数1.3工程主要实物量注：本表根据现有图纸及资料确定。
2编制依据1、2、图纸及相关技术资料；3、?冶金机械液压、润滑和气动设备工程安装验收标准?GB50387-2006；4、?工业金属管道工程施工标准?GB50235－2021；5、?现场设备及工业管道焊接工程施工及验收标准?GB50236－2021；6、?深度冷冻法生产氧气及相关气体平安技术规程?GB16912-2021；7、?工业金属管道工程施工质量验收标准? GB 50184-2021；8、?压力管道标准?GB T20801.1~1.6-20069、?工业管道工程施工及验收标准金属管道篇?JGJ83－91；10、?脱脂工程施工及验收标准?HGJ202－82；11、?二氧化碳气体保护焊工艺规程?JB/T 9186－1999；本方案适用范围：萍钢实业股份九江分公司100万吨棒材建安工程。
管道冲洗液压站使用说明书编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（管道冲洗液压站使用说明书）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为管道冲洗液压站使用说明书的全部内容。
CXZ-00型管道冲洗站使用说明书重庆三峰卡万塔环境产业有限公司一、概述CXZ—00型管道冲洗站是我公司生产的焚烧炉液压站管道循环冲洗的专用设备，主要用于各垃圾焚烧发电厂所建液压站的管路清洗。
液压管道经该设备循环冲洗后，管道内的清洁度将达到不低于NAS7级（NAS1638标准）水平,确保焚烧炉液压站顺利投入正常使用。
二、管道循环冲洗站的主要技术参数1、额定压力：12-32MPa2、额定流量：160-60L/min3、电机功率： 30kW4、工作介质：20＃或者32＃液压油5、介质的清洁度:NAS7级（NAS1638标准）6、工作温度：10°C—65°C三、管道冲洗站的工作原理本冲洗站采用的是手动变量柱塞泵，原理图见附件，其流量可根据并联管道的数量和管径的大小进行流量的调整，保证管路中的油流成紊流状态。
（1）冲洗流量 :视管径大小,回路形式进行计算，保证管路中油流成紊流状态，管内油流的流速应在3m/s以上。
压力管路（ P.A.B和X）的流速一般为7m/s（6～12m/s)；低压管路（T。
S.L和Y）的流速为4m/s。
最小冲洗流量：Q＝6*V＊A （L/min）其中：A:管道横截面积（cm2）V：产生紊流的最小流速（m/s)通常软管的允许流速V≤6m/s注意：流量为最大（160L/min)时，可以并联通经为DN15或DN20的两支管道进行冲洗.(2)冲洗压力：冲洗时，冲洗压力大于冲洗回路阻力。
液压管道在线快速化学清洗和油冲洗技术摘要:在现代化的冶金生产中,广泛地采用液压传动,是因为它有一系列的优点,如液压操纵力小,在工作过程中能够进行较大范围的无级调速,在往复和旋转运动中,可经常快速而无冲击的变速及换向,容易获得各种复杂的动作,使机械自动化程度大大提高,液压传动与电气或气动相配合,可创造出各方面性能都好的、自动化程度很高的传动或控制系统。
关键词:液压管道化学清洗冲洗技术液压管道在线快速化学清洗和油冲洗技术。
该工艺具有除锈能力强、效果好、减少污染环境、安全可靠、无氢脆现象、残酸易于处理的特点,可大大简化工艺,管道酸洗可在几个小时内完成。
大流量高清洁度在线冲洗技术,可大大加快冲洗速度,在较短的时间内清洁度可达到NAS1638-5级。
1 酸洗设备和油冲洗设备根据液压管道在线酸洗涂膜工艺的特点,我公司自行设计研制了专用的酸洗涂膜机,容量为3m3＋3m3,能力为100m3／h功率22kW,2台油冲洗装置,1台流量为132m3/h,功率80kW,1台(二泵并联)流量为90+56m3/h,功率80+48kW。
2 化学药品和冲洗油根据系统管径容积和管道内表面积准备足够的氢氧化钠,磷酸三钠、盐酸,氟化氢氨,防腐剂(六次甲基四氨)、柠檬酸和亚硝酸钠等化学药品。
油冲洗介质要与工作介质相容。
液压系统工作介质为46#抗磨液压油,润滑系统工作介质为220#中负荷齿轮油。
因此选用与两种工作介质均相容的10#机械油为冲洗油。
3 临时用水源、气源和电源在化学清洗过程中必须要有足够的水和气来保证清洗的连续性和质量。
在化学清洗的每道工序均要大量的水,所以干净且水量足够大的水源是必要的,否则可能严重影响清洗质量。
干燥的压缩空气或氮气是作为气源的要求,气源必须有足够的压力,以尽可能将残留的化学液体排除干净。
电源必须完全满足清洗、油冲洗装置以及临时照明灯具的使用,冲洗时不要断电。
4 组成循环管路在实际配管施工过程中就要考虑到化学清洗时的短接工作。
首钢京唐工程液压管道冲洗方案编制：审核：批准：编制单位：编制日期：目录一、编制依据 (1)二、工程概况 (1)三、方案确定 (1)四、管道油冲洗方案 (2)五、安全措施 (6)六、应急预案 (6)一、编制依据1、《机械设备安装工程施工及验收通用规范》GB502312092、《冶金机械液压润滑和气动设备工程安装验收规范》GB50387-20063、目前收到的施工图纸及相关资料。
二、工程概况液压系统分为高压系统和低压系统2个部分,高压系统采用不锈钢管,最大工作压力为240bar,冲洗精度等级要求达到NAS3级,低压系统采用碳钢管,最大工作压力为140bar;冲洗精度等级要求达到NAS5级,润滑管路冲洗精度要求达到NAS5级,各类液压、润滑管道的直径规格从16mm~140mm共18种,管道总长约2800m液压系统的组件寿命和工作状况很大程度上取决于所传送工作介质的清洁程度,则必须对介质输送管路进行清洁。
三、方案确定液压、润滑系统冲洗主要有线外冲洗及在线冲洗两种方法。
线外冲洗是指采用专用的冲洗系统线外冲洗需很大的冲洗设备投资过大,而且一台冲洗设备不能同时冲洗两套系统,加上需要换油进行二次冲洗,这将使冲洗工期拖长在线冲洗是指利用液压系统主油泵、油箱及工作介质对管道进行冲洗,冲洗油泵、油箱用冲洗液进行冲洗,在线冲洗工期短能满足工程进度需要,不需要线外的专门冲洗设备，对大型的液压系统操作相对简单，但在线冲洗对各道工序要求严格对各个环节严格控制。
由于冲洗管道后的回油都必须经过回油过滤器,所有冲下来的杂物都被回油过滤拦截,所以回油过虑器是冲洗中最关键的环节。
其优点是投资少,且冲洗一次完成,工期相对较短。
该方案为了加快冲洗进度,采用在线冲洗的方法。
四、管道油冲洗方案油冲洗是为了除去管路系统中的异物,防止管道受污染和使用油变质,导致液压系统工作性能差;并保证液压系统的比例阀及油缸等在系统工作中不致出现机构异常磨损、卡阻现象,以及过滤器堵塞现象。
