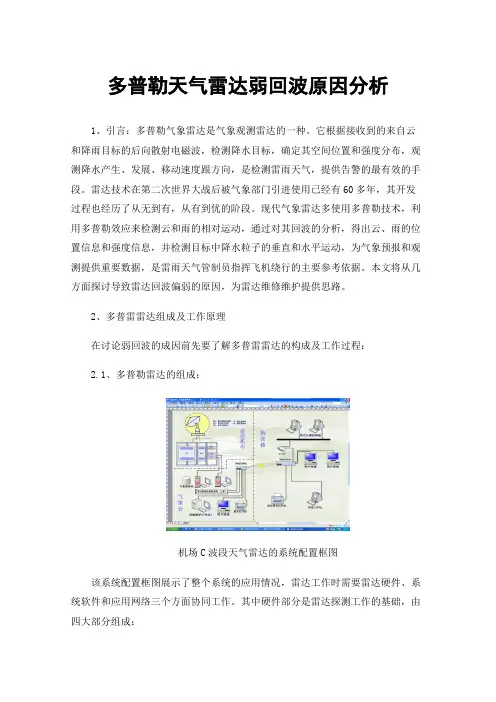

天气雷达回波偏弱典型故障分析与研究

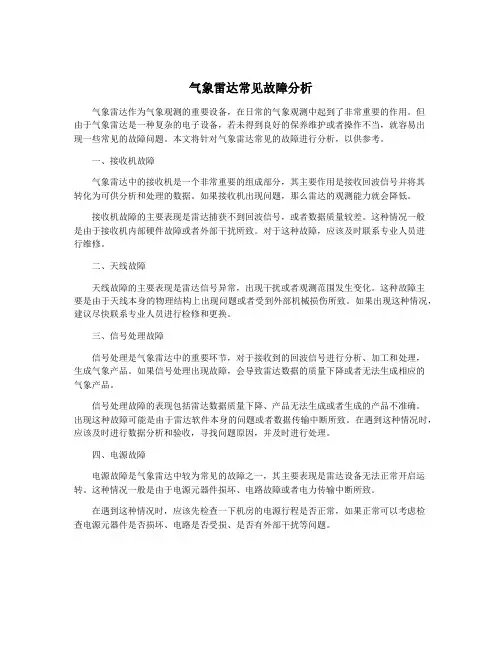

气象雷达常见故障分析气象雷达作为气象观测的重要设备，在日常的气象观测中起到了非常重要的作用。

但由于气象雷达是一种复杂的电子设备，若未得到良好的保养维护或者操作不当，就容易出现一些常见的故障问题。

本文将针对气象雷达常见的故障进行分析，以供参考。

一、接收机故障气象雷达中的接收机是一个非常重要的组成部分，其主要作用是接收回波信号并将其转化为可供分析和处理的数据。

如果接收机出现问题，那么雷达的观测能力就会降低。

接收机故障的主要表现是雷达捕获不到回波信号，或者数据质量较差。

这种情况一般是由于接收机内部硬件故障或者外部干扰所致。

对于这种故障，应该及时联系专业人员进行维修。

二、天线故障天线故障的主要表现是雷达信号异常，出现干扰或者观测范围发生变化。

这种故障主要是由于天线本身的物理结构上出现问题或者受到外部机械损伤所致。

如果出现这种情况，建议尽快联系专业人员进行检修和更换。

三、信号处理故障信号处理是气象雷达中的重要环节，对于接收到的回波信号进行分析、加工和处理，生成气象产品。

如果信号处理出现故障，会导致雷达数据的质量下降或者无法生成相应的气象产品。

信号处理故障的表现包括雷达数据质量下降、产品无法生成或者生成的产品不准确。

出现这种故障可能是由于雷达软件本身的问题或者数据传输中断所致。

在遇到这种情况时，应该及时进行数据分析和验收，寻找问题原因，并及时进行处理。

四、电源故障电源故障是气象雷达中较为常见的故障之一，其主要表现是雷达设备无法正常开启运转。

这种情况一般是由于电源元器件损坏、电路故障或者电力传输中断所致。

在遇到这种情况时，应该先检查一下机房的电源行程是否正常，如果正常可以考虑检查电源元器件是否损坏、电路是否受损、是否有外部干扰等问题。

NG气象雷达缺陷及故障说明一、雷达回波弱1、雷达探测原理所限，对于可见的干燥的云、雪或者冰，由于这些气象的反射能力较差，所以雷达很难探测到。

对于雷雨天气，其中上层的天气由于处于结冰层，对雷达的反射较弱，所以可能导致回波弱的现象，NG雷达自动位自动扫描根部区域并对地面杂波进行抑制基本已经解决这个问题，但737-300没有自动模式，人工调节角度太高则回波弱，太低则受地面杂波影响。

2、雷达自动工作方式时，自动调节天线角度，以探测对飞机有潜在危险的天气，但并不意味着它一直探测飞机正前方，如在起飞时它天线角度上调。

巡航时，天线角度根据不同高度和探测距离调节向下扫描3、雷达罩透波率下降。

300飞机比较常见。

二、60到80海里探测弧区域显示地面杂波或低空气象。

自动模式爬升或巡航阶段观察到地面杂波(一般在80海里以外),尤其是在新安装了雷达R/T或雷达驱动器之后,雷达在进行自动调整以补偿系统安装误差及飞机在空中结构弯曲变化造成对零参考线的影响,调整完成后杂波滤掉，调整过程中杂波的出现并不影响中近程雷雨的探测,同时也可使用人工进行确认。

Auto Mode Ground Clutter Suppression Requires Precise Knowledge of Radar Antenna Position Antenna Drive, IRS Installation Variations。

Aircraft Flex in Flight (transition from ground static calibration) Auto Alignment Process in cruise will compensate for these variations这个现象如果出现在人工位，则很可能是地面杂波，通常显示在距离弧的外圈，此时可以调整俯仰角度和显示距离去掉地面杂波显示。

NG飞机雷达如果处于自动位，根据飞机姿态和高度的不同，那么会自动调节俯仰角度。

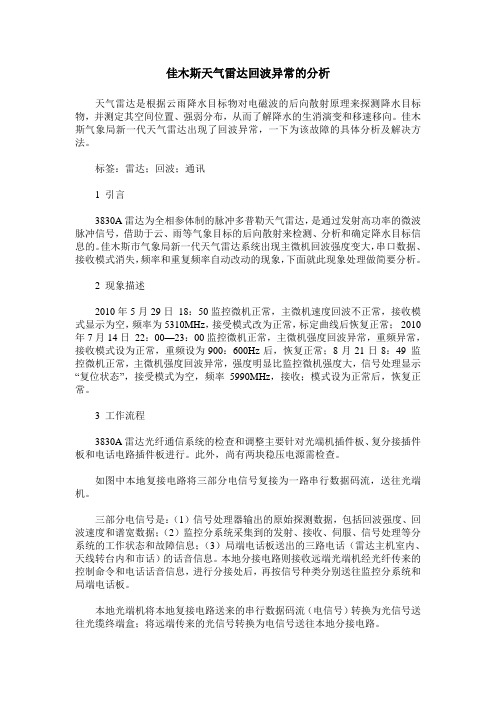

佳木斯天气雷达回波异常的分析天气雷达是根据云雨降水目标物对电磁波的后向散射原理来探测降水目标物，并测定其空间位置、强弱分布，从而了解降水的生消演变和移速移向。

佳木斯气象局新一代天气雷达出现了回波异常，一下为该故障的具体分析及解决方法。

标签：雷达；回波；通讯1 引言3830A雷达为全相参体制的脉冲多普勒天气雷达，是通过发射高功率的微波脉冲信号，借助于云、雨等气象目标的后向散射来检测、分析和确定降水目标信息的。

佳木斯市气象局新一代天气雷达系统出现主微机回波强度变大，串口数据、接收模式消失，频率和重复频率自动改动的现象，下面就此现象处理做简要分析。

2 现象描述2010年5月29日18：50监控微机正常，主微机速度回波不正常，接收模式显示为空，频率为5310MHz，接受模式改为正常，标定曲线后恢复正常；2010年7月14日22：00—23：00监控微机正常，主微机强度回波异常，重频异常，接收模式设为正常，重频设为900：600Hz后，恢复正常；8月21日8：49 监控微机正常，主微机强度回波异常，强度明显比监控微机强度大，信号处理显示“复位状态”，接受模式为空，频率5990MHz，接收；模式设为正常后，恢复正常。

3 工作流程3830A雷达光纤通信系统的检查和调整主要针对光端机插件板、复分接插件板和电话电路插件板进行。

此外，尚有两块稳压电源需检查。

如图中本地复接电路将三部分电信号复接为一路串行数据码流，送往光端机。

三部分电信号是：（1）信号处理器输出的原始探测数据，包括回波强度、回波速度和谱宽数据；（2）监控分系统采集到的发射、接收、伺服、信号处理等分系统的工作状态和故障信息；（3）局端电话板送出的三路电话（雷达主机室内、天线转台内和市话）的话音信息。

本地分接电路则接收远端光端机经光纤传来的控制命令和电话话音信息，进行分接处后，再按信号种类分别送往监控分系统和局端电话板。

本地光端机将本地复接电路送来的串行数据码流（电信号）转换为光信号送往光缆终端盒；将远端传来的光信号转换为电信号送往本地分接电路。

新一代天气雷达的故障诊断与维修维护措施摘要：新一代的气象雷达可以处理各类中小尺度的风暴、冰雹、暴雨、强对流等灾害天气的实时监控，并产生多种气象资料，并在网上进行数据传送，具备很强的探测、信号处理、图像显示和传送功能。

在现代科技快速发展的今天，电子设备、微电子技术、大规模集成电路等领域的大量使用，使得雷达设备的更新和需求不断提高。

所以，在未来的发展过程中，只有做好雷达系统的故障判断以及处理工作，才能保证其安全、高效地工作。

关键词：新一代，天气雷达，故障诊断，维修维护引言新一代天气雷达是综合气象观测系统的的一个主要内容。

近几年，随着科学技术的飞速发展，各地都在加速推进气象服务的信息化，新一代天气雷达由于具有高分辨率、高时效性等特点，在全国各地都有了较好的应用。

新一代天气雷达能极大地提高对各种气象因素和各种天气现象的观测准确度，对短时强降雨、大风、雷电等短期临近天气预报以及台风、暴雨等其他灾害性天气的监测预测等气象业务的开展，将会给我们提供更加全面、准确的数据基础，在大气探测、气象预报中占有十分关键的地位。

然而，新一代气象雷达在实际应用中经常会遇到各种问题，严重地制约着气象监测工作的顺利进行。

在这一背景下，文章讨论了新一代气象雷达的常见故障和故障诊断，以期提高当地的气象检测服务质量。

1.新一代天气雷达的相关概述CD型雷达是参考美国CINRAD/CD雷达的技术和思想，利用现代雷达、微电子和电脑技术，研制出一种 S频段全相参多普勒雷达，目前已向国家气象部门供应16台，约为全部雷达总数14.5%。

当前使用的气象雷达均为商业作业，是新一代天气雷达网络监控的一个关键环节。

新一代天气雷达能够提供基本的辐射系数、径向速度、谱宽等信息，同时还可以输出影像制品，并且能够提供更高的空间信息，如铁路、公路、河流等，为气象服务提供了大量的数据资料，同时也提高了我国对流天气的监测能力水平。

在新一代天气雷达系统的建设中，新一代天气雷达的维修与检修已成了当前亟待解决的热点问题，因此应加强对新一代天气雷达的维修与故障分析与排除工作，并对其工作状态进行深入的研究与分析，改进新一代天气雷达的失效原因和解决方法，确保天气雷达安全稳定运行[1]。

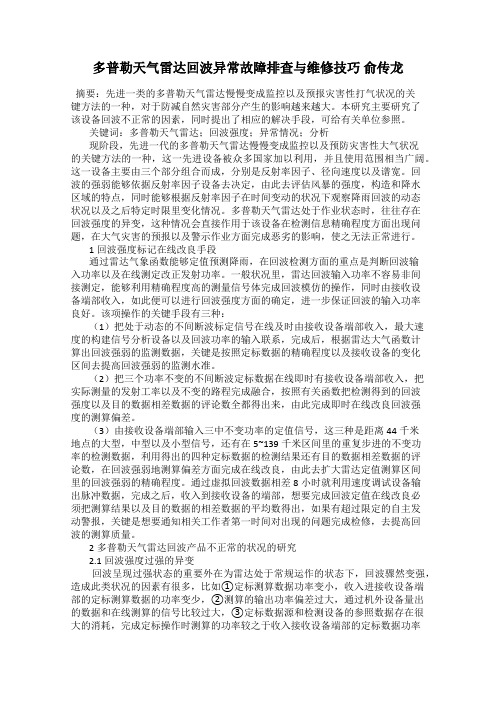

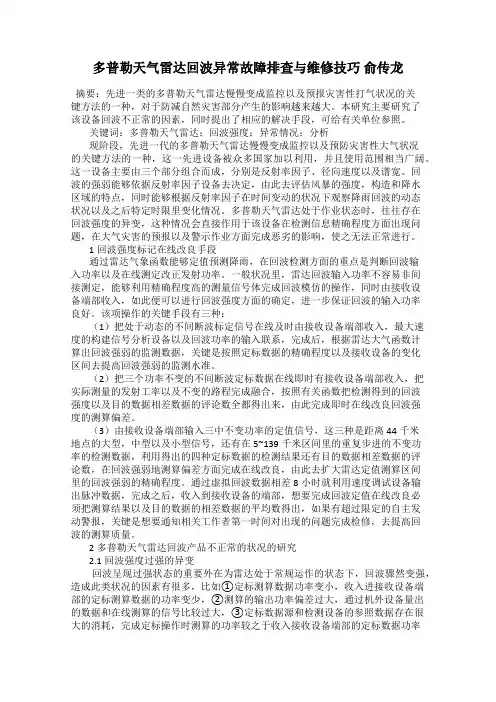

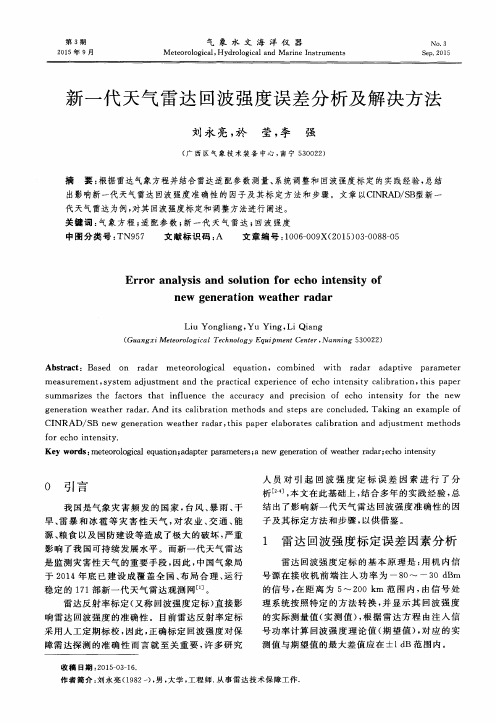

多普勒天气雷达回波异常故障排查与维修技巧俞传龙摘要：先进一类的多普勒天气雷达慢慢变成监控以及预报灾害性打气状况的关键方法的一种，对于防减自然灾害部分产生的影响越来越大。

本研究主要研究了该设备回波不正常的因素，同时提出了相应的解决手段，可给有关单位参照。

关键词：多普勒天气雷达；回波强度；异常情况；分析现阶段，先进一代的多普勒天气雷达慢慢变成监控以及预防灾害性大气状况的关键方法的一种，这一先进设备被众多国家加以利用，并且使用范围相当广阔。

这一设备主要由三个部分组合而成，分别是反射率因子、径向速度以及谱宽。

回波的强弱能够依据反射率因子设备去决定，由此去评估风暴的强度，构造和降水区域的特点，同时能够根据反射率因子在时间变动的状况下观察降雨回波的动态状况以及之后特定时限里变化情况。

多普勒天气雷达处于作业状态时，往往存在回波强度的异变，这种情况会直接作用于该设备在检测信息精确程度方面出现问题，在大气灾害的预报以及警示作业方面完成恶劣的影响，使之无法正常进行。

1回波强度标记在线改良手段通过雷达气象函数能够定值预测降雨，在回波检测方面的重点是判断回波输入功率以及在线测定改正发射功率。

一般状况里，雷达回波输入功率不容易非间接测定，能够利用精确程度高的测量信号体完成回波模仿的操作，同时由接收设备端部收入，如此便可以进行回波强度方面的确定，进一步保证回波的输入功率良好。

该项操作的关键手段有三种：（1）把处于动态的不间断波标定信号在线及时由接收设备端部收入，最大速度的构建信号分析设备以及回波功率的输入联系，完成后，根据雷达大气函数计算出回波强弱的监测数据，关键是按照定标数据的精确程度以及接收设备的变化区间去提高回波强弱的监测水准。

（2）把三个功率不变的不间断波定标数据在线即时有接收设备端部收入，把实际测量的发射工率以及不变的路程完成融合，按照有关函数把检测得到的回波强度以及目的数据相差数据的评论数全都得出来，由此完成即时在线改良回波强度的测算偏差。

多普勒天气雷达的故障维修及日常维护引言：多普勒天气雷达自从应用到天气状况的检测中之后，使人们对天气的监控更加的及时与准确。

目前为止，多普勒天气雷达是世界上最为先进的雷达技术，能够使人们更为直接并准确的观测到大气中的气流以及云层的变化情况，为气象部门的日常工作提供了很大程度上的便利，同时让人类能够更准确的了解并预测天气的变化趋势。

1、多普勒天气雷达常见的故障维修1.1回波故障维修多普勒天气雷达通常所接收的信号大部分都是频率较低、波长较大的中频波与低频波，当前多普勒天气雷达接收的波形极大多数属于C波段。

这种类型的波段比较容易出现干扰形成回波现象，但是信号分析系统对这种现象的处理较为困难，因此，回波现象现在已经成为影响天气雷达稳定运行的关键因素，专业人员称其为回波故障。

下面就以C波段为例来对其中出现的故障维修进行分析研究。

在多普勒天气雷达受到强磁场干扰的同时，便会有回波现象出现，由于受到磁场的干扰，雷达发出的波非常容易受到磁场强度与磁力曲线的干扰，从而出现弯曲现象，若是发生这种情况，多普勒天气雷达的接收系统就有很大可能接收到同样的波形，二者之间一旦产生共振，能够直接使信号分析系统毁坏，造成十分严重的后果。

此外，当某一区域出现降雨，空气中存在着许多肉眼无法分辨的不明物体，雷达在接收到波形分析后，有几率显示出近日无降雨，不符合实际的天气状况，这也是回波现象造成的。

对于上述的第一种回波情况，需要对波的频率与初速度进行提高，降低波处于磁场的时间，只有这样才可以有效解决回波故障，并且其需要的费用较低。

针对上述的第二种现象，则需要用更大的功率来发射波，同时可以在波的前面做一个透明的可燃塑料套。

此塑料套可以与空气中的物质产生反应，使自身燃烧，进而确保波的传输路径稳定。

1.2发射机故障维修多普勒天气雷达的发射系统主要是由发射监控分机、磁场电源分机、发射配电电路、固态放大器、固态调节器等部分构成。

雷达的发射机是按照模块设计的，如果出现问题可以轻易地检测出其出现的板块。

气象雷达常见故障分析气象雷达是气象探测降水和风暴的重要工具，但在使用过程中，可能会出现一些常见故障，影响雷达数据的准确性和可靠性，因此需要进行分析和解决。

一、回波强度异常回波强度异常是指雷达接收到的回波强度与实际情况不符。

常见的回波强度异常原因有：1. 天线故障：天线损坏或定位出现问题，导致回波接收不到或接收到的信号变弱。

2. 大雨或暴雨：大雨或暴雨强度大，回波强度可能高于设备测量范围，同时也可能影响设备正常工作。

3. 信号衰减：由于降水、云雾、雾霾等原因，信号会发生衰减，导致回波强度异常。

解决方法：1. 检查天线位置和工作状态，如发现问题需要进行维修更换。

2. 当遇到大雨或暴雨情况时，应尽可能调整雷达的工作参数，如调整探测范围等。

3. 在信号衰减的情况下，需要考虑通过信号增强装置或调整设备工作参数等方法解决。

二、数据丢失或漂移数据丢失或漂移是指雷达在工作过程中，一些数据没有被接收或记录，或者记录的数据与实际情况不符。

常见原因有：1. 天线或接收器故障：可能导致接收不到部分数据或无法正常处理数据，比如数据漂移或漏报。

2. 传输线路故障：传输线路损坏或接触不良，导致数据传输不畅或丢失。

2. 定期检查和维护传输线路，保证线路接触良好。

三、杂波干扰杂波干扰是指雷达接收到的一些与降水无关的杂波信号，干扰了雷达数据的采集和处理。

常见的杂波干扰原因有：1. 大风和雷暴：大风和雷暴会产生电磁波干扰，引起设备杂波。

2. 附近设备干扰：附近的其他设备可能会干扰雷达的工作，导致反射的杂波信号被接收。

1. 在雷暴天气预警时，尽量减少雷达的工作时间，保证数据正常采集。

2. 定期检查和维护雷达设备，确保设备的电磁兼容性良好。

四、功率输出异常功率输出异常是指雷达输出功率出现异常，存在不稳定或输出功率长时间偏低等问题。

常见原因有：1. 脉冲发生器故障：脉冲发生器故障会导致输出功率偏低或不稳定。

2. 放大器故障：放大器故障会导致输出功率异常，需要及时维修或更换。

气象雷达常见故障分析
气象雷达是一种能够探测大气中空间分布、形态和速度的重要气象探测仪器，它对于天气预报、气象灾害监测和预警等方面都起着至关重要的作用。

气象雷达也会出现各种故障，影响到其正常工作。

本文将针对气象雷达常见的故障进行分析，并提出相应的解决方法。

1. 接收信号弱
气象雷达在检测大气情况时需要接收回波信号，但有时接收信号会出现弱的情况。

造成接收信号弱的原因可能有：可能是接收天线或发射天线的故障，检查天线的接线是否良好，天线是否受损是解决此问题的必要步骤；可能是接收机或信号处理系统的故障，需要检查接收机和信号处理系统的工作状态；也有可能是接收链路中出现了其他的干扰或损耗。

针对接收信号弱的故障，可以进行以下解决方法：及时对天线进行检查和维护，保证天线的正常工作状态；定期对接收机和信号处理系统进行检查和维护，保持其良好的工作状态；及时找出并排除接收链路中的其他干扰或损耗。

2. 图像质量差
3. 信号漂移
4. 电源故障
气象雷达工作时需要稳定的电源供应，但有时可能会出现电源故障。

造成电源故障的原因可能有：可能是电源线路的故障，需要检查电源线路是否良好；可能是雷达设备中的电源模块故障，需要检查电源模块的工作状态。

气象雷达在工作中常见的故障有接收信号弱、图像质量差、信号漂移和电源故障等。

这些故障可能会影响到气象雷达的正常工作，需要及时找出并解决。

针对不同的故障，可以采取相应的解决方法，保证气象雷达能够稳定地工作，为气象预报和灾害监测提供可靠的数据支持。

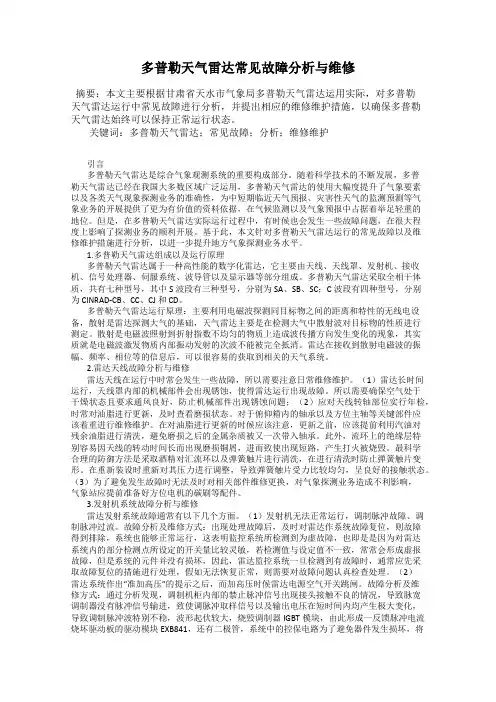

多普勒天气雷达常见故障分析与维修摘要：本文主要根据甘肃省天水市气象局多普勒天气雷达运用实际，对多普勒天气雷达运行中常见故障进行分析，并提出相应的维修维护措施，以确保多普勒天气雷达始终可以保持正常运行状态。

关键词：多普勒天气雷达；常见故障；分析；维修维护引言多普勒天气雷达是综合气象观测系统的重要构成部分。

随着科学技术的不断发展，多普勒天气雷达已经在我国大多数区域广泛运用，多普勒天气雷达的使用大幅度提升了气象要素以及各类天气现象探测业务的准确性，为中短期临近天气预报、灾害性天气的监测预测等气象业务的开展提供了更为有价值的资料依据，在气候监测以及气象预报中占据着举足轻重的地位。

但是，在多普勒天气雷达实际运行过程中，有时候也会发生一些故障问题，在很大程度上影响了探测业务的顺利开展。

基于此，本文针对多普勒天气雷达运行的常见故障以及维修维护措施进行分析，以进一步提升地方气象探测业务水平。

1.多普勒天气雷达组成以及运行原理多普勒天气雷达属于一种高性能的数字化雷达，它主要由天线、天线罩、发射机、接收机、信号处理器、伺服系统、波导管以及显示器等部分组成。

多普勒天气雷达采取全相干体质，共有七种型号，其中S波段有三种型号，分别为SA、SB、SC；C波段有四种型号，分别为 CINRAD-CB、CC、CJ 和 CD。

多普勒天气雷达运行原理：主要利用电磁波探测同目标物之间的距离和特性的无线电设备，散射是雷达探测大气的基础，天气雷达主要是在检测大气中散射波对目标物的性质进行测定。

散射是电磁波照射到折射指数不均匀的物质上造成波传播方向发生变化的现象，其实质就是电磁波激发物质内部振动发射的次波不能被完全抵消。

雷达在接收到散射电磁波的振幅、频率、相位等的信息后，可以很容易的获取到相关的天气系统。

2.雷达天线故障分析与维修雷达天线在运行中时常会发生一些故障，所以需要注意日常维修维护。

（1）雷达长时间运行，天线罩内部的机械部件会出现锈蚀，使得雷达运行出现故障。
