AutoCAD100道练习题(含答案)Auto CAD 100道练习题选择题（单选）（每题1分，共100分）1．下面哪个命令是用于三维操作的：(A) Align (B) Extrude (C) Rotate (D) Union2．为了符合国家标准要求，AutoCAD标注样式设置中新建了哪几种样式: (A) 半径标注(B) 角度标注(C) 直径标注(D) 以上三种3．利用以下哪些方法可以调用命令?(A) 在命令提示区输入命令(B) 单击工具栏上的按纽(C) 选择下拉菜单中的菜单项(D) 以上均可4．Auto CAD 2022年软件中有一种新的窗体,它就是选项板,在主界面中它可以: (A) 隐藏(B) 固定(C) 隐藏和固定(D) 以上均可5．样板文件的扩展名是什么?(A) BAK (B) SV$ (C) DWT (D) DWG6．采用固定的国家和地方标准,应该使用:(A) 缺省设置(B) 使用样板(C) “启动"对话框中的"简介" (D) 使用向导7．在给定直线的第一点后，下面哪一个相对坐标输入法能画出45°线？(A) @045 (B) @458 (C) @8,8 (D) @088．Auto CAD 软件中默认的文字高度是？(A) 1.5 (B) 2 (C) 2.5 (D) 3.59．建立文字"6个φ15的孔"要输入的内容是：(A) 6-%%C15 (B) 6×15%%D (C) 6-%%D15 (D) 6×%%C1510．在插入块之前，必须先进行：(A) 确定块的插入点(B) 确定块的名称(C) 建立组成块的对象(D) 上述各条11．对不同图层上的对象作倒直角（倒圆角），则新生成的棱边（圆角）位于：(A) 0层(B) 当前层(C) 选取的第一实体所在层(D) 另一层12．下面哪个命令可以获得线段的长度？(A) Status (B) ID (C) List (D) Area13．标注尺寸的极限偏差时，我国的偏差对齐方式为：(A) None (B) Top (C) Middle (D) Bottom14．画一个圆与三个实体相切，应使用Circle命令的哪个选项？(A) 3 Points (B) Tan，Tan，Radius (C) Tan，Tan，Tan (D) Center，Direction15．所谓内接多边形是：(A) 多边形在圆外，多边形边的中点在圆上(B) 多边形在圆内，多边形的顶点在圆上(C) 多边形在圆外，多边形的顶点在圆上(D) 多边形在圆内，多边形边的中点在圆上16．哪种坐标输入法需要使用@符号:(A)极坐标(B) 绝对坐标(C) 相对坐标(D) 柱坐标17．关于冻结图层(Freeze),哪个说法是正确的: (A) 该图层上的图形对象可见,能打印输出,不能修改(B) 该图层上的图形对象不可见,不能打印输出,不能修改(C) 该图层上的图形对象在图形重新生成(Regen)时要计算(D) 与关闭图层(Off)完全一样18．以下哪条命令不可以当作透明命令使用:(A) Zoom (B) Pan (C) Regen (D) Dsviewer19．建立文字"20±0.1",可以键盘输入以下内容:(A) 20±0.1 (B) 20%%p0.1 (C) 20+ -0.1 (D) 20%%d0.120．在引线(Leader)命令中,想画出不带箭头的注释线,应在格式(Format)选项中选择: (A) Spline (B) Straight (C) None Arrow (D) None21．对于任何一个图形,想将它存为样板图(Template):(A) 不一定能存为样板图(B) 将其存成扩展名为.tem文件即可(C) 将其存成扩展名为.dwt文件即可(D) 将其存成扩展名为.dwg文件即可22．在构造选择集时,将已选中的对象移出,应输入: (A) CP (B) L (C) A (D) R23．调用Plot命令输出一幅图形时,可以:(A) 在命令行输入Plot命令(B) 在File菜单中选择Print (C) 在命令行输入Print命令(D) 以上都对24．下列哪一个命令是用来显示选定对象的数据信息的: (A) List (B) Dist (C) Area (D) Status25．下面哪个命令可以使三维实体模型的显示最具有真实感？(A) 消隐(B) 重画(C) 渲染(D) 着色26．下面哪个命令可以使某三维实体相对于另一三维实体的位置产生变化? (A) Insert (B) Extrude (C) Align (D) Subtract 27．在进行文字样式设置时,我国国家标准要求汉字的宽度比例约为: (A) 0.5 (B) 0.7 (C) 1 (D) 1.428．重复执行上一个命令的最快方法是：(A) 按Shift健(B) 按Esc健(C) 按回车健(D) 按F8健29．在进行标注样式设置时,我国国家标准要求尺寸界线的超出长度约为: (A) 6~8mm (B) 5~8mm (C) 3~5mm (D) 2~5mm 30．特性刷可以复制什么特性：(A) 有层、线型、颜色和厚度(B) 有层、线型、颜色和线型比例(C) 有线型、颜色、线型比例和厚度(D) 有层、线型、颜色、线型比例和厚度31．哪一个工具栏中有颜色列表？(A) 标准工具栏(B) 对象特性工具栏(C) 绘图工具栏(D) 修改工具栏32．在给定直线的第一点后，下面哪一个相对坐标输入法能画出8个单位长的垂直线？(A) @908 (B) @890 (C) @80 (D) @0833．下面哪种对象捕捉方式是用于捕捉线段的端点？(A) Endpoint (B) Center (C) Midpoint (D) Quadrant34．在Stretch命令中创建有效的选择集的方法为：(A) 窗交或圈交(B) 窗交、圈交或隐含的窗交(C) 窗口、窗交或圈交(D) 所有35．剖面线的夹点位于是：(A) 对象的外部(B) 插入点(C) 坐标原点(D) 对象的外接矩形中心36．分解（Explode）剖面线后，其原对象将变为：(A) 块(B) 直线段(C) 多义线(D) 直线和圆弧37．在进行标注样式设置时,我国国家标准要求尺寸箭头的长度约为粗实线的: (A) 4倍(B) 4~6倍(C) 6倍(D) 6~8倍38．哪个命令用于建立块的定义？(A) Insert (B) WBlock (C) ByBlock (D) BMake39．下面哪一角度不用于旋转图形文件？(A) 180 (B) 90 (C) 45 (D) 040．所谓外切多边形是：(A) 多边形在圆外，多边形的各边与圆相切(B) 多边形在圆心(C) 多边形在圆外，多边形的顶点在圆上(D) 多边形在圆上41．机电工程CAD图样中,粗细线型的宽度比率一般采用的是：(A) 3:1 (B) 2:1 (C) 4:2:1 (D) 4:142．我国机电工程CAD图样中,图层标识号是用:(A) 拉丁字母(B) 罗马字母(C) 数字(D) 汉字43．已知字体的高度为h,工程图样中右上角"其余"两字的高度约为: (A) 1.414h (B) 1h (C) 0.707h (D) 0.5h44．在A3图纸上作图时,字体的大小应选择:(A) 5 (B) 4 (C) 3.5 (D) 2.545．我国机电工程CAD图样中,粗实线在屏幕上的颜色是:(A) 白色(B) 红色(C) 黄色(D) 绿色46．在绘图过程中,若虚线、粗实线、双点画线、细点画线重合时,优先画出的顺序是: (A) 虚线、粗实线、双点画线、细点画线(B) 粗实线、虚线、细点画线、双点画线(C) 双点画线、粗实线、细点画线、虚线(D) 细点画线、虚线、双点画线、粗实线47．在尺寸标注设置中,尺寸线、尺寸界线、文字的默认颜色是: (A) 随块(B) 随层(C) 白色(D) 黑色48．进行尺寸标注时,注出的尺寸应该在:(A) 0层(B) 当前层(C) 尺寸层(D) 实体所在层49．当文件名已被指定,要即时存储文件,使用的命令是？(A) Save (B) Save As (C) QSave (D) PSave50．用层列表不能进行下面哪个操作？(A) 打开一个层(B) 冻结一个层(C) 把锁定的层解锁(D) 改变一个层的颜色51．绘图窗口的缺省色为？(A) 白色(B) 红色(C) 黄色(D) 黑色52．绘制二维图时,常用的对象捕捉点是:(A) 端点、中点、圆心、交点(B) 端点、中点、圆心、切点(C) 端点、圆心、交点、切点(D) 端点、中点、交点、切点53．二维图中,圆弧的夹点是:(A) 端点、圆心、象限点(B)中点、圆心、象限点(C) 端点、象限点、中点(D)端点、中点、圆心54．文字的缺省对齐方式是:(A) 中心(B) 中间(C) 左(D) 右55．进行单位设置时,若选择小数制、精度为3位小数,状态行的坐标值显示为: (A) 1.253E+01 (B) 1.253” (C) 1.253 (D) 1.253 1/456．进行单位设置时,若0°为东、角度测量为逆时针方向,90°角将在何方向上? (A) 东(B) 西(C) 南(D) 北57．绘制轴线或对称中心线时,其两端超出图形的长度应控制在? (A) 2~3 (B) 2~5 (C) 3~5 (D) 6~858．绘制圆心符号,在下面哪个工具栏中调用命令?(A) 绘图(B) 修改(C) 标注(D) 实体59．复制命令的快捷命令名是:(A) COPY (B) CY (C) C (D) CO60．绘制轴线和对称中心线所用的线型名是:(A) ACAD___00 (B) ACAD___00 (C) ACAD___00 (D) ACAD___0061．现有两条相互倾斜的直线段,但不相交,若使之相交,其具体操作(命令)是: (A) Move (B) Copy, Erase (C) Rotate (D) 以上均可62．尺寸标注样式中,不存在的文本对齐方式是:(A) 水平(B) 垂直(C) ISO标准(D) 与尺寸线对齐63. 在AutoCAD中,标准颜色一共有几种?(A) 7 (B) 8 (C) 9 (D) 1064．AutoCAD文本(字)样式中,缺省的字体名是:(A) gbeitc.shx (B) gbcbig.shx (C) dxt.shx (D) txt.shx65．标注半径尺寸时,如果尺寸界线之间没有足够空间同时放置文字和箭头,那么首先从尺寸界线之间移出的是:(A) 箭头(B) 文字(C) 文字和箭头(D) 文字或箭头,取最佳效果66．用三维基本实体命令创建一圆柱筒,其创建理念是:(A) 创建2个等长不等径的圆柱再求并(B)创建2个等长不等径的圆柱再求差(C) 创建2个等长不等径的圆柱再求交(D)以上均可67．采用用户定义的方式绘制剖面符号时,需要编辑的是:(A) 角度和比例(B) 比例和间距(C) 角度和间距(D) 以上均可68．绘制“6×φ15EQS”孔的阵列方式是:(A) 矩形阵列(B) 环形阵列(C) 正六边形阵列(D) 以上均可69．使用AutoCAD 2022年版本时,在绘图窗口中双击三键鼠标中键是:(A) 实时缩放(B) 窗口缩放(C) 范围缩放(D) 缩放为原窗口70．利用夹点编辑对象时,能进行编辑操作的夹点是:(A) 冷点(B) 温点(C) 热点(D) 以上均可71．操作镜像命令时, 镜像线是:(A) 虚拟的(B) 现实的(C) 直线(D) 直线段72．调用旋转命令时, 其基点指的是:(A) 中心点(B)中间点(C) 中点(D) 旋转中心73．利用二维封闭对象创建三维实体,其图形是指基本形体的?(A) 主视图(B) 局部视图(C) 剖视图(D) 特征视图74．不能用于创建三维实体的二维对象是?(A) 面域(B) 多边形(C) 块(D) 二维多段线75．操作拉长(Lengthen)命令时, 若使直线段的长度增加一倍,选择的操作方式是: (A) DE (B) P (C) T (D) DY76．要把一对象修改到指定层,可使用?(A) 图层列表(B) 颜色列表(C) 线型列表(D) 线宽列表77．在一对象上要捕捉靠近靶框中心的点,可使用对象捕捉工具栏中点? (A) 端点(B) 交点(C) 中点(D) 最近点78．确定定长直线段第二点最简单的数据输入方法是?(A) 输入直角坐标(B) 输入极坐标(C) 定向输入距离(D) 用鼠标拾取点79．操作修剪命令时, 第一批选中的对象可以是:(A) 被切边和延伸边界(B) 剪切边和延伸边界(C) 被切边和剪切边(D) 以上都是80．操作三维实体剖切命令的实质是:(A) 用平面剖切(B) 用曲面剖切(C) 用实体剖切(D) 以上都是81．尺寸线应平行于被标注的线段,其间隔及两平行的尺寸线间的间隔应:(A) 5 (B) ≥5 (C) 2~5 (D) 以上均可82．能适用于各类图样的尺寸终端是：(A) 斜线(B) 斜线和箭头(C) 圆点和箭头(D) 箭头83．绘制圆时,当对称中心线不能相交的线段上,应该进行?(A) 补画线段(B) 标注尺寸(C) 标注圆心符号(D) 以上均可84．要注写图形左方和上方的表面粗糙度代号,在定义其参数值成块的属性且拾取符号中横线的中点作为块的属性时,文字的对齐方式是:(A) 中心(B) 中间(C) 中上(D) 中下85．要注写图形左方和上方的表面粗糙度代号,在定义其参数值成块的属性且拾取符号中横线的中点作为块的属性时,文字的旋转角度是:(A) 0 (B) 90 (C) 180 (D) 27086．要同时标注公差带代号和极限偏差数值时,必须在标注极限偏差数值这种形式的基础上再进行哪些命令操作,方可实现?(A) 复制、分解、移动(B) 复制、分解、修改文字(C) 分解、移动、修改文字(D) 分解、复制、修改文字87．标注形位公差时,带箭头的指引线与尺寸线对齐,表示被测要素为: (A) 轴线(B) 对称面(C) 球心(D) 以上均可88．要想得到三维实体某截断面的断面图,在实体工具栏中选用哪个命令? (A) 拉伸(B) 旋转(C) 剖切(D) 切割89．下面哪一个命令不是三维操作命令?(A) 三维拉伸(B) 三维旋转(C) 三维阵列(D) 三维镜像90．样条曲线(Spline)可以绘制?(A) 波浪线(B) 二维封闭对象(C) 拉伸路径(D) 以上均可91. 在AutoCAD下拉菜单栏中有11个菜单组,在每个菜单组中还有若干条是: (A) 菜单(B) 菜单条(C) 菜单键(D) 菜单项92. AutoCAD界面中,显示的栅格点(Grid)是:(A) 图形的一部分,出图时输出(B) 参照点,迫使光标停在特定的位置上(C) 定位时的虚拟参照点(D) 以上都不对93. 安装且首次运行AutoCAD软件,主界面上显示的工具栏被称为: (A) 标准工具栏(B) 修改工具栏(C) 绘图工具栏(D) 初显工具栏94. 用Pline命令画完图后,再将此图分解,屏幕中显示的线宽是: (A) 设定值(B) 默认值(C) 输入值(D) 指定值95. 用Pline命令画图时,欲绘出一段指定宽度的图线,用户需键入:(A) L (B) H (C) W (D) A96. 进行图案填充(Hatch)时,所得图案:(A) 颜色和线型都反映当前图层的设置(B) 颜色反映当前图层的设置,线型为细实线(C) 线型反映当前图层的设置,颜色为白色(D) 颜色和线型都与当前图层的设置无关97. 下列哪个命令将块(Block)生成图形文件:(A) Save As (B) Explode (C) Block (D) Wblock98. Purge命令用于:(A) 减少图形文件磁盘存储空间(B) 存储图形文件(C) 创建新图形(D) 删除图形99. AutoCAD屏幕下方的状态栏中的"ORTHO"用于:(A) 将光标的移动限定在水平方向上(B) 将光标的移动限定在垂直方向上(C) 将光标的移动限定在水平和垂直方向上(D) 将光标的移动限定在间隔捕捉(Snap)点上100. Divide(等分)命令不能等分的对象是: (A) 线段(B) 圆(C) 圆弧(D) 块。

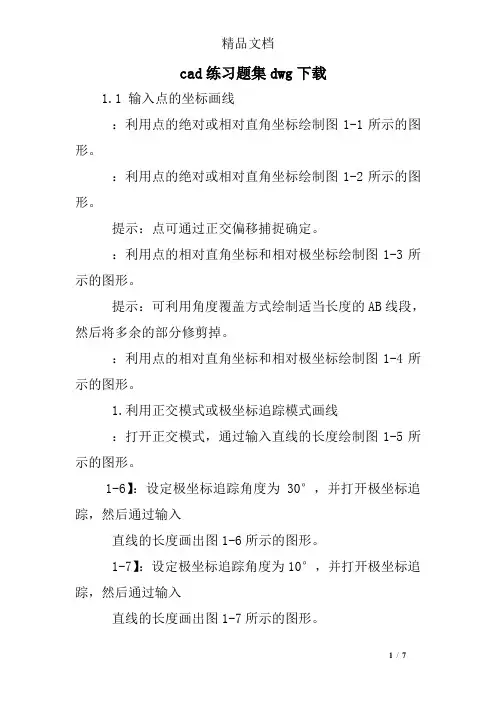

cad练习题集dwg下载1.1 输入点的坐标画线：利用点的绝对或相对直角坐标绘制图1-1所示的图形。

：利用点的绝对或相对直角坐标绘制图1-2所示的图形。

提示：点可通过正交偏移捕捉确定。

：利用点的相对直角坐标和相对极坐标绘制图1-3所示的图形。

提示：可利用角度覆盖方式绘制适当长度的AB线段，然后将多余的部分修剪掉。

：利用点的相对直角坐标和相对极坐标绘制图1-4所示的图形。

1.利用正交模式或极坐标追踪模式画线：打开正交模式，通过输入直线的长度绘制图1-5所示的图形。

1-6】：设定极坐标追踪角度为30°，并打开极坐标追踪，然后通过输入直线的长度画出图1-6所示的图形。

1-7】：设定极坐标追踪角度为10°，并打开极坐标追踪，然后通过输入直线的长度画出图1-7所示的图形。

：打开附盘上的文件“1-8.dwg”，使用LINE命令并利用对象捕捉将图1-8中的左图修改为右图。

：打开附盘上的文件“1-9.dwg”，使用LINE命令并利用对象捕捉将图1-9中的左图修改为右图。

提示：点、可利用延伸捕捉确定。

：打开附盘上的文件“1-10.dwg”，利用平行捕捉及建立临时追踪点的方法将图1-10中的左图修改为右图。

提示：在绘制矩形时，可依次在点、、、处建立临时追踪点。

1.利用自动追踪画线：打开附盘上的文件“1-11.dwg”，利用级坐标追踪、自动捕捉及自动追踪功1.1 第 1 题建立新文件，完成以下操作。

1．绘制图形：绘制外接圆半径为0 的正三角形。

使用捕捉中点的方法在其内部绘制另外两个相互内接的三角形，如图1-01A 所示，绘制大三角形的三条中线。

2．复制图形：使用复制命令向其下方复制一个已经绘制的图形，使用阵列命令阵列复制图形。

3．编辑图形：绘制圆形，并使用修剪命令修剪图形，完成作图，如图1- 01B 所示。

将完成的图形以 Tcad1-1.dwg 为文件名存入考生自己的子目录。

11.第题建立新文件，完成以下操作。

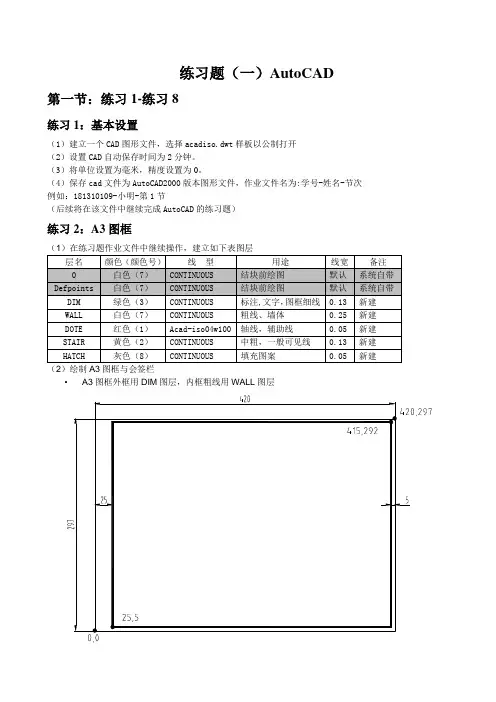

练习题（一）AutoCAD第一节：练习1-练习8练习1：基本设置（1）建立一个CAD图形文件，选择acadiso.dwt样板以公制打开（2）设置CAD自动保存时间为2分钟。

（3）将单位设置为毫米，精度设置为0。

（4）保存cad文件为AutoCAD2000版本图形文件，作业文件名为:学号-姓名-节次例如：181310109-小明-第1节（后续将在该文件中继续完成AutoCAD的练习题）练习2：A3图框（2）绘制A3图框与会签栏•图签栏图线用DIM图层（不需要标注尺寸，文字暂时不标）•将图签栏移动（M）至图框内右下角练习3（1）切换W ALL图层为当前图层，用直线命令L绘制如下图形（暂时不用标尺寸）：（2）先用绝对坐标确定起点位置（200，160）（3）再打开动态输入F12，打开正交F8，输入相对距离（4）Ctrl+C实现不同CAD文件之间的复制，将练习3图形全部框选复制到A3图框文件中，利用M移动功能移至合适位置练习4 练习5练习6 练习7使用捕捉功能(F3)绘制如图所示的图形（其中大圆与菱形各边相切）练习8（1）已知三角形的三个顶点的坐标，绘制该三角形的内切圆和外接圆。

（2）绘制完毕用M命令移动至A3图框合适位置。

▲本节作业：完成练习1-8题•在A3图框内用直线L绘制分割线•将练习3图形框选后用移动命令M移至对应位置•继续完成练习4-练习8，用移动命令M移至对应位置，排版整齐，排版示例如下•练习中的文字和尺寸暂时不需要标注•提交“学号-姓名-第1节.dwg”格式文件至云班课活动中（如有同学采用较高版本的软件画图，请务必存为AutoCAD2000低版本以便于作业批改和作业讲评）第二节：练习9-练习26练习9 练习10利用圆（C）、修建（TR）命令画如下三角形利用圆（C）、修建（TR）命令画如下三角形练习11 练习12 练习13 练习14 练习15练习16练习17 练习18 练习19 练习20练习21 练习22 练习23练习24 练习25练习26▲本节作业：完成练习9-26题•在上节练习文件基础上复制重命名为“学号-姓名-第2节.dwg”•打开文件，选择A3图框，将图框复制多个•将本节课堂上完成的练习题复制或移动到图框合适位置•继续完成9-26题中的其他题，排版整齐，排版示例如下•练习中的文字和尺寸暂时不需要标注•提交“学号-姓名-第2节.dwg”格式文件至云班课活动中（如有同学采用较高版本的软件画图，请务必存为AutoCAD2000低版本以便于作业批改和作业讲评）第三节：练习27-练习31练习27练习28 练习29排版示例（见下页）：练习：文字与标注：为之前练习题新建文字样式，添加文字；新建标注样式，并进行标注练习：文字与标注---（1）文字样式设置练习：文字与标注---（2）文字标注（1）标签栏的大字字高为7，小字字高为5（2）在标签栏写明自己的姓名学号，学号就写在准考证号一栏）（3）题号字高为10，题号指“练习3”等题号文字（4）标注的文字字高为3.5（在下文的标注样式里设置）练习：文字与标注---（3）标注样式设置（1）请同学们在课后练习题作业中，以ISO-25基础样式上新建标注样式（2）在上文新建的标注基础上设置箭头符号为箭头的角度标注、半径标注、直径标注练习：文字与标注---（4）标注尺寸为所有练习题图形进行标注：线性标注用短斜线符号，角度、半径、直径标注用箭头符号。

CAD绘图练习（附答案）练习题1：简单的二维图形绘制目标技能点：线条、圆形、矩形的绘制与编辑。

任务要求：1.绘制一个矩形：创建一个尺寸为100mm × 50mm的矩形。

2.在矩形内部绘制一个圆形：圆心在矩形的中心，半径为20mm。

3.在矩形的右上角绘制一条斜线：斜线长度为70mm，倾斜角度为45度。

4.对矩形进行修改：将矩形的长度从100mm修改为150mm，并保持宽度不变。

5.将圆形移动到矩形的左下角。

练习题2：二维复杂形状绘制目标技能点：多边形、修剪、延伸、镜像。

任务要求：1.绘制一个正六边形：每边长度为50mm。

2.在六边形的一个角上绘制一个小正方形：边长为20mm。

3.在六边形的中心绘制一个圆形：半径为30mm。

4.使用修剪工具修剪掉六边形与正方形重叠的部分。

5.使用镜像工具将修剪后的图形沿六边形的中心对称轴进行镜像。

练习题3：三维建模基础目标技能点：立方体、圆柱体、圆锥体的创建与组合。

任务要求：1.创建一个立方体：边长为100mm。

2.在立方体的一侧创建一个圆柱体：高度为100mm，底面直径为30mm，圆柱体的底面与立方体的一侧面相切。

3.在圆柱体的顶部创建一个圆锥体：高度为50mm，底面直径与圆柱体顶部直径相同。

4.将圆柱体和圆锥体的交集部分从立方体中切除。

5.对模型进行渲染，设置材质与光源，使其看起来更逼真。

练习题4：工程图绘制目标技能点：标注、尺寸、剖视图、投影视图。

任务要求：1.绘制一个简单的机械部件的主视图、俯视图和左侧视图：部件包括一个带有圆孔的长方体。

2.在主视图中标注部件的尺寸。

3.绘制部件的剖视图：显示圆孔的内部结构。

4.在所有视图中添加尺寸标注和注释：标注圆孔的直径和长方体的长度、宽度和高度。

5.使用图层管理工具区分不同的视图和标注。

练习题5：复杂三维模型构建目标技能点：布尔运算、复杂形状组合、细节建模。

任务要求：1.创建一个三维模型：由一个长方体和一个圆柱体组成，圆柱体的底面半径为20mm，高度为60mm，圆柱体位于长方体的中心。

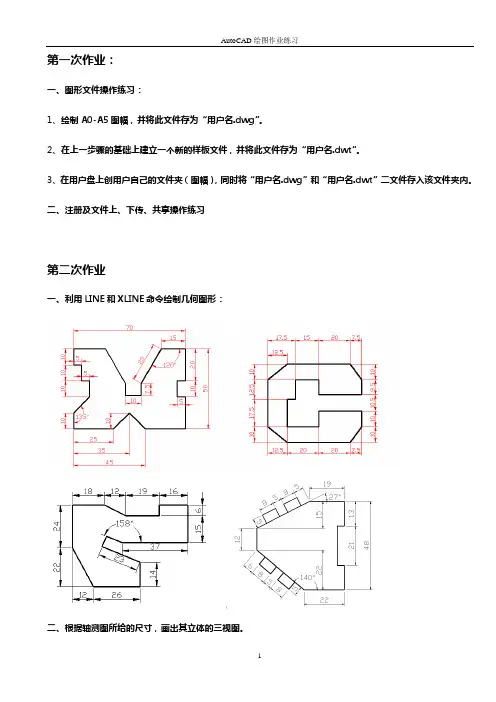

第一次作业：一、图形文件操作练习：1、绘制A0-A5图幅，并将此文件存为“用户名.dwg”。

2、在上一步骤的基础上建立一个新的样板文件，并将此文件存为“用户名.dwt”。

3、在用户盘上创用户自己的文件夹（图幅），同时将“用户名.dwg”和“用户名.dwt”二文件存入该文件夹内。

二、注册及文件上、下传、共享操作练习第二次作业一、利用LINE和XLINE命令绘制几何图形：二、根据轴测图所给的尺寸，画出其立体的三视图。

第三次作业一、利用极轴追踪、对象捕捉追踪绘制几何图形3、二、绘制圆弧连接练习（四选二）。

第四次作业：1、利用图层操作，绘制组合体视图进制2、根据二视图补画第三视图（附件。

dwg文件）。

3、抄画《习题集》P70千斤顶--零件图（5个）第六、七次作业：使用图形编辑命令绘图1、利用齐命令作图2、利用缩放命令作图3、利用旋转命令作图4、利用复制及拉伸命令作图5、利用复制及镜像命令作图6、利用offset命令完成以下图形：7、用倒角和圆角作图8、利用阵列作图：（备注：图形总长、宽均为110，每等分尺寸10）第七次作业：1、根据所给的视图做其零件的表达方案2、抄绘零件图 叉架类零件：● 箱体类零件：2、 完成《习题集》P70千斤顶--零件图的绘制（5个）第八次作业：3、 书写汉字和特殊符号（汉字--仿宋体、数字—斜体）1、创建单行文字： 字高（3.5）、 ● 4-φ10● 30-M8孔均布● 支板与基座焊接倾角为45°±0.5° ● 支板孔间距800 2、创建多行文字： 1）、 按标题栏格式要求填写汉字：字高（5））2） 技术要求 （字高5，其它3.5）● 1、牵引纲丝绳的起重量20t ，起重速度30m/min. ● 2、支撑滑轮的间距是1800mm 。

● 3、制动器型号为YWZ300800。

3）、 书写下列文字 字高（7）● 1、主梁在制造完毕后，应按二次抛物线：y=f(x)=4(L-x)x/L 2。

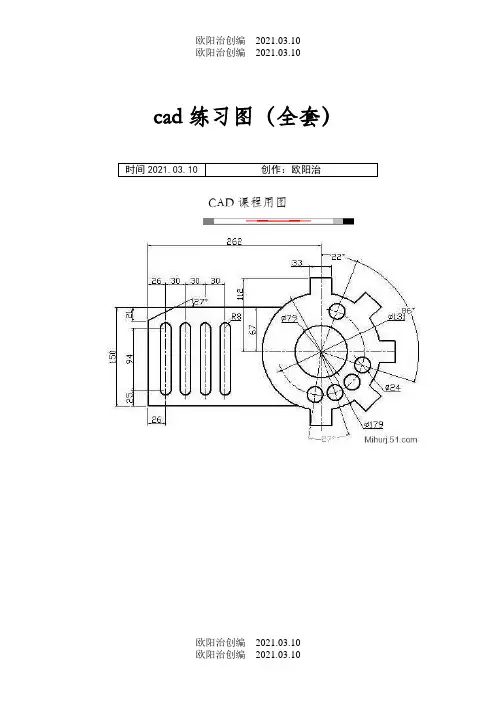

cad练习图（全套）时间2021.03.10 创作：欧阳治
CAD课程用图
CAD机械练习图
1.2.1实习练习图:
（1）（2）（3）
（4）（5）
（6）（7）（8）
（9）
（11）
（12）
（14）
（26）
1.2.2在完成上面所有小练习题的基础上完成以下两个大图
图1.2.2—1
CAD练习图（复杂篇）
下面的图涉及的主要难点有列阵、镜像、圆角、修剪、椭圆、两圆公切线画法、斜线角度精确画法等。

并且部分在后面的一些图中尺寸参数少，但数据反映的定位尺寸和形状尺寸都是齐全的，需要琢磨
画图的先后顺序方可真确画出。

考察读图与设计等能力。

图一：
涉及的知识点：两圆公切线画法、斜线角度精确画法、过一点的切线画法、列阵等。

图二：
涉及的知识点：两圆公切线画法、斜线角度精确画法、过一点的切线画法、列阵、镜像、圆角、修剪等。

图三：
涉及的知识点：两圆公切线画法、斜线角度精确画法、过一点的切线画法、列阵、镜像、圆角、修剪等。

下图涉及的知识点：两圆公切线画法、斜线角度精确画法、列阵、镜像、圆角、修剪、椭圆等。

并且图中参数少，但数据反映的定位尺寸和形状尺寸都是齐全的，需要琢磨画图的先后顺序方可真确画出。

考察读图与设计等能力。

cad练习图〔全套〕
CAD课程用图
CAD机械练习图
实习练习图:
1〕
〔2〕〔3〕
4〕
〔5〕
〔6〕
〔7〕〔8〕
〔9〕
〔11〕
〔12〕
〔14〕
〔26〕
在完成上面所有小练习题的根底上完成以下两个大图
图—1
CAD练习图〔复杂篇〕
下面的图涉及的主要难点有列阵、镜像、圆角、修剪、椭圆、两圆公切线画法、斜线角度精确画法等。

并且局部在后面的一些图中尺寸参数少，但数据反映的定位尺寸和形状尺寸都是齐全的，需要琢磨画图的先后顺序方可真确画出。

考察读图与设计等能力。

图一：
涉及的知识点：两圆公切线画法、斜线角度精确画法、过一点的切线画法、列阵等。

图二：
涉及的知识点：两圆公切线画法、斜线角度精确画法、过一点的切线画法、列阵、镜像、圆角、修剪等。

图三：
涉及的知识点：两圆公切线画法、斜线角度精确画法、过一点的切线画法、列阵、镜像、圆角、修剪等。

下列图涉及的知识点：两圆公切线画法、斜线角度精确画法、列阵、镜像、圆角、修剪、椭圆等。

并且图中参数少，但数据反映的定位尺寸和形状尺寸都是齐全的，需要琢磨画图的先后顺序方可真确画出。

考察读图与设计等能力。

AutoCAD 2008中文版机械制图基础70讲视频教程 共12章，主要内容包括AutoCAD用户界面及基本操作、创建及设置图层、绘制二维基本对象、编辑图形、书写文字及标注尺寸、查询图形信息、图块及外部参照的应用、绘制典型零件图及装配图的方法和技巧、创建三维实体模型、图形输出及AutoCAD证书考试练习题等。

AutoCAD 2008中文版机械制图基础70讲视频教程 在讲解知识点的同时，给出相应实例，使学生能够快速掌握操作技能。

AutoCAD 2008中文版机械制图基础70讲视频教程 可作为高职高专院校机械、电子及工业设计等专业“计算机辅助设计与绘图”课程的教材，也可作为工程技术人员及计算机爱好者的自学参考书。

目录： 第1章　AutoCAD绘图环境及基本操作　1 1.1　了解用户界面并学习基本操作　1 1.1.1　AutoCAD用户界面　1 1.1.2　用AutoCAD绘图的基本过程　3 1.1.3　切换工作空间　5 1.1.4　调用命令　6 1.1.5　选择对象的常用方法　7 1.1.6　删除对象　8 1.1.7　撤销和重复命令　9 1.1.8　取消已执行的操作　9 1.1.9　快速缩放及移动图形　9 1.1.10　利用矩形窗口放大视图及返回上一次的显示　9 1.1.11　将图形全部显示在窗口中　10 1.1.12　设定绘图区域的大小　10 1.1.13　上机练习——布置用户界面及设定绘图区域大小　11 1.2　设置图层、线型、线宽及颜色　12 1.2.1　创建及设置机械图的图层　13 1.2.2　控制图层状态　14 1.2.3　修改对象图层、颜色、线型和线宽　15 1.2.4　修改非连续线的外观　16 1.2.5　上机练习——使用图层及修改线型比例　16 1.3　机械CAD制图的一般规定　17 1.3.1　图纸幅面、标题栏及明细栏　17 1.3.2　标准绘图比例及用AutoCAD绘图时采用的比例　19 1.3.3　图线规定、AutoCAD中的图线和线型比例　19 1.3.4　国标字体及AutoCAD中的字体　20 1.4　习题　20 第2章　绘制线段、平行线及圆　23 2.1　绘制线的方法(一)　23 2.1.1　输入点的坐标绘制线　23 2.1.2　使用对象捕捉精确绘制线　24 2.1.3　利用正交模式辅助绘制线　26 2.1.4　剪断线条　26 2.1.5　延伸线条　28 2.1.6　上机练习——输入点的坐标及利用对象捕捉绘制线　29 2.2　绘制线的方法(二)　29 2.2.1　结合对象捕捉、极轴追踪及自动追踪功能绘制线　29 2.2.2　绘制平行线　31 2.2.3　打断线条　32 2.2.4　调整线条长度　33 2.2.5　上机练习——用LINE、OFFSET及TRIM命令绘图　34 2.3　绘制斜线、切线、圆及圆弧连接　35 2.3.1　用LINE及XLINE命令绘制任意角度斜线　35 2.3.2　绘制切线、圆及圆弧连接　37 2.3.3　倒圆角及倒角　38 2.3.4　上机练习——图形布局及形成圆弧连接关系　40 2.4　工程实例——绘制曲轴零件图　42 2.5　习题　43 第3章　绘制多边形、椭圆及填充剖面图案　45 3.1　绘制矩形、多边形及椭圆　45 3.1.1　绘制矩形　45 3.1.2　绘制正多边形　46 3.1.3　绘制椭圆　47 3.1.4　上机练习——用RECTANG、POLYGON及ELLIPSE命令绘图　48 3.2　移动、复制、阵列及镜像对象　50 3.2.1　移动对象　50 3.2.2　复制对象　51 3.2.3　矩形阵列对象　52 3.2.4　环形阵列对象　52 3.2.5　镜像对象　53 3.2.6　上机练习——用ARRAY、MIRROR等命令绘图　54 3.3　绘制有剖面图案的图形　56 3.3.1　填充封闭区域　56 3.3.2　填充复杂图形的方法　58 3.3.3　剖面图案的比例　58 3.3.4　剖面图案的角度　59 3.3.5　编辑图案填充　59 3.3.6　绘制工程图中的波浪线　60 3.3.7　上机练习——绘制断裂线及填充剖面图案　61 3.4　工程实例一——绘制具有均布特征的图形　62 3.5　工程实例二——绘制轮芯零件图　64 3.6　习题　65 第4章　编辑图形　69 4.1　旋转及对齐对象　69 4.1.1　旋转对象　69 4.1.2　对齐图形　70 4.1.3　上机练习——利用复制、旋转及对齐命令绘图　72 4.2　对已有对象进行修饰　74 4.2.1　拉伸对象　74 4.2.2　按比例缩放对象　74 4.2.3　上机练习——利用复制、旋转及拉伸命令绘图　75 4.3　关键点编辑方式　77 4.3.1　利用关键点拉伸　78 4.3.2　利用关键点移动及复制对象　79 4.3.3　利用关键点旋转对象　79 4.3.4　利用关键点缩放对象　80 4.3.5　利用关键点镜像对象　81 4.4　编辑图形元素属性　82 4.4.1　用PROPERTIES命令改变对象属性　82 4.4.2　对象特性匹配　83 4.5　工程实例一——利用编辑命令绘图的技巧　83 4.6　工程实例二——绘制定位板零件图　86 4.7　习题　87 第5章　二维高级绘图　90 5.1　创建及编辑多段线　90 5.2　创建多线　92 5.3　多线样式　93 5.4　编辑多线　94 5.5　分解多线及多段线　95 5.6　点对象　96 5.6.1　设置点样式　96 5.6.2　创建点　96 5.6.3　绘制测量点　96 5.6.4　绘制等分点　97 5.7　绘制圆环及圆点　97 5.8　绘制复杂平面图形的一般方法及技巧　98 5.8.1　创建图形主要定位线　98 5.8.2　绘制主要已知线段　99 5.8.3　绘制主要连接线段　99 5.8.4　绘制次要细节特征定位线　100 5.8.5　绘制次要特征已知线段　100 5.8.6　绘制次要特征连接线段　101 5.8.7　修饰平面图形　101 5.9　面域对象及布尔操作　102 5.9.1　创建面域　102 5.9.2　并运算　102 5.9.3　差运算　103 5.9.4　交运算　103 5.9.5　上机练习——利用面域对象绘图　104 5.10　工程实例一——掌握绘制复杂平面图形的一般方法　104 5.11　工程实例二——绘制弹性夹零件图　108 5.12　习题　109 第6章　书写文字及标注尺寸　112 6.1　书写文字的方法　112 6.1.1　创建国标文字样式及书写单行文字　112 6.1.2　修改文字样式　115 6.1.3　在单行文字中加入特殊符号　116 6.1.4　创建多行文字　116 6.1.5　添加特殊字符　120 6.1.6　创建分数及公差形式文字　122 6.1.7　编辑文字　123 6.2　上机练习——填写明细表及创建多行文字　124 6.3　创建表格对象　125 6.3.1　表格样式　125 6.3.2　创建及修改空白表格　127 6.3.3　用TABLE命令创建及填写标题栏　128 6.4　标注尺寸的方法　129 6.4.1　创建国标尺寸样式　130 6.4.2　创建长度型尺寸　132 6.4.3　创建对齐尺寸标注　133 6.4.4　创建连续型和基线型尺寸标注　134 6.4.5　创建角度尺寸　135 6.4.6　标注直径和半径型尺寸　136 6.5　利用角度尺寸样式簇标注角度　137 6.6　标注尺寸公差及形位公差　138 6.7　引线标注　140 6.8　编辑尺寸标注　142 6.9　上机练习——尺寸标注综合训练　144 6.9.1　标注平面图形　144 6.9.2　插入图框、标注零件尺寸及表面粗糙度　146 6.10　习题　148 第7章　查寻信息、块及外部参照　150 7.1　获取图形信息的方法　150 7.1.1　获取点的坐标　150 7.1.2　测量距离　150 7.1.3　计算图形面积及周长　151 7.1.4　列出对象的图形信息　152 7.1.5　查寻图形信息综合练习　152 7.2　图块　153 7.2.1　定制及插入标准件块　153 7.2.2　创建及使用块属性　155 7.2.3　编辑块的属性　157 7.2.4　块及属性综合练习　158 7.3　使用外部参照　158 7.3.1　引用外部图形　158 7.3.2　更新外部引用文件　160 7.3.3　转化外部引用文件的内容为当前图样的一部分　161 7.4　习题　162 第8章　零件图　164 8.1　绘制典型零件图　164 8.1.1　轴套类零件　164 8.1.2　盘盖类零件　167 8.1.3　叉架类零件　169 8.1.4　箱体类零件　171 8.2　上机练习——绘制零件图　174 8.3　习题　176 第9章　AutoCAD产品设计方法及装配图　179 9.1　用AutoCAD进行产品设计的步骤　179 9.1.1　绘制1︰1的总体方案图　179 9.1.2　设计方案的对比及修改　180 9.1.3　绘制装配图——详细的结构设计　180 9.1.4　由装配图拆画零件图　181 9.1.5　“装配”零件图以检验配合尺寸的正确性　182 9.1.6　由零件图组合装配图　183 9.2　标注零件序号　185 9.3　编写明细表　186 9.4　习题　187 第10章　打印图形　188 10.1　打印图形的过程　188 10.2　设置打印参数　190 10.2.1　选择打印设备　190 10.2.2　使用打印样式　191 10.2.3　选择图纸幅面　191 10.2.4　设定打印区域　192 10.2.5　设定打印比例　193 10.2.6　设定着色打印　193 10.2.7　调整图形打印方向和位置　194 10.2.8　预览打印效果　195 10.2.9　保存打印设置　195 10.2.10　打印图形实例　196 10.3　将多张图纸布置在一起打印　197 10.4　习题　198 第11章　三维建模　200 11.1　三维建模空间　200 11.2　观察三维模型　201 11.2.1　用标准视点观察模型　201 11.2.2　三维动态旋转　201 11.2.3　视觉样式　203 11.3　创建三维基本立体　203 11.4　将二维对象拉伸成实体或曲面　205 11.5　旋转二维对象形成实体或曲面　206 11.6　通过扫掠创建实体或曲面　207 11.7　通过放样创建实体或曲面　208 11.8　3D移动　209 11.9　3D旋转　210 11.10　3D阵列　212 11.11　3D镜像　213 11.12　3D对齐　214 11.13　3D倒圆角及倒角　214 11.14　编辑实体的表面　215 11.15　旋转面　216 11.15.1　压印　217 11.15.2　抽壳　217 11.16　与实体显示有关的系统变量　218 11.17　用户坐标系　219 11.18　使坐标系的xy平面与屏幕对齐　220 11.19　利用布尔运算构建复杂实体模型　220 11.20　实体建模综合练习　222 11.21　习题　224 第12章　AutoCAD证书考试练习题　226 教程地址：/view-9944-1.html。

Auto CAD 100道练习题选择题（单选）（每题1分，共100分）1．下面哪个命令是用于三维操作的：(A)Align (B)Extrude (C)Rotate (D) Union2．为了符合国家标准要求，AutoCAD标注样式设置中新建了哪几种样式:(A)半径标注(B) 角度标注(C) 直径标注(D) 以上三种3．利用以下哪些方法可以调用命令?(A) 在命令提示区输入命令(B) 单击工具栏上的按纽(C) 选择下拉菜单中的菜单项(D) 以上均可4．Auto CAD 2006软件中有一种新的窗体,它就是选项板,在主界面中它可以:(A)隐藏(B)固定(C)隐藏和固定(D)以上均可5．样板文件的扩展名是什么?(A) BAK (B) SV$ (C) DWT (D) DWG6．采用固定的国家和地方标准,应该使用:(A)缺省设置(B)使用样板(C) "启动"对话框中的"简介" (D)使用向导7．在给定直线的第一点后，下面哪一个相对坐标输入法能画出45°线？(A) @0<45 (B)@45<8 (C) @8,8 (D) @0<88．Auto CAD 软件中默认的文字高度是？(A) 1.5 (B) 2 (C) 2.5 (D)3.59．建立文字"6个φ15的孔"要输入的内容是：(A) 6-%%C15 (B)6×15%%D (C) 6-%%D15 (D)6×%%C1510．在插入块之前，必须先进行：(A) 确定块的插入点(B)确定块的名称(C)建立组成块的对象(D)上述各条11．对不同图层上的对象作倒直角（倒圆角），则新生成的棱边（圆角）位于：(A) 0层(B)当前层(C)选取的第一实体所在层(D)另一层12．下面哪个命令可以获得线段的长度？(A) Status (B) ID (C) List (D)Area13．标注尺寸的极限偏差时，我国的偏差对齐方式为：(A) None (B)Top (C)Middle (D)Bottom14．画一个圆与三个实体相切，应使用Circle命令的哪个选项？(A) 3 Points (B)Tan，Tan，Radius (C)Tan，Tan，Tan (D)Center，Direction 15．所谓内接多边形是：(A) 多边形在圆外，多边形边的中点在圆上(B)多边形在圆内，多边形的顶点在圆上(C)多边形在圆外，多边形的顶点在圆上(D)多边形在圆内，多边形边的中点在圆上16．哪种坐标输入法需要使用@符号:(A)极坐标 (B) 绝对坐标 (C) 相对坐标 (D) 柱坐标17．关于冻结图层(Freeze),哪个说法是正确的:(A)该图层上的图形对象可见,能打印输出,不能修改(B) 该图层上的图形对象不可见,不能打印输出,不能修改(C) 该图层上的图形对象在图形重新生成(Regen)时要计算(D) 与关闭图层(Off)完全一样18．以下哪条命令不可以当作透明命令使用:(A) Zoom (B) Pan (C) Regen (D) Dsviewer19．建立文字"20±0.1",可以键盘输入以下内容:(A) 20±0.1 (B) 20%%p0.1 (C) 20+ -0.1 (D) 20%%d0.120．在引线(Leader)命令中,想画出不带箭头的注释线,应在格式(Format)选项中选择: (A) Spline (B) Straight (C) None Arrow (D) None21．对于任何一个图形,想将它存为样板图(T emplate):(A)不一定能存为样板图(B)将其存成扩展名为.tem文件即可(C)将其存成扩展名为.dwt文件即可(D)将其存成扩展名为.dwg文件即可22．在构造选择集时,将已选中的对象移出,应输入:(A) CP (B) L (C) A (D) R23．调用Plot命令输出一幅图形时,可以:(A)在命令行输入Plot命令(B)在File菜单中选择Print(C)在命令行输入Print命令(D)以上都对24．下列哪一个命令是用来显示选定对象的数据信息的:(A) List (B) Dist (C) Area (D) Status25．下面哪个命令可以使三维实体模型的显示最具有真实感？(A) 消隐(B) 重画(C) 渲染(D) 着色26．下面哪个命令可以使某三维实体相对于另一三维实体的位置产生变化?(A)Insert (B)Extrude (C) Align (D)Subtract27．在进行文字样式设置时,我国国家标准要求汉字的宽度比例约为:(A) 0.5 (B)0.7 (C)1 (D)1.428．重复执行上一个命令的最快方法是：(A) 按Shift健(B) 按Esc健(C) 按回车健(D) 按F8健29．在进行标注样式设置时,我国国家标准要求尺寸界线的超出长度约为:(A) 6~8mm (B)5~8mm (C)3~5mm (D)2~5mm30．特性刷可以复制什么特性：(A)有层、线型、颜色和厚度(B)有层、线型、颜色和线型比例(C)有线型、颜色、线型比例和厚度(D)有层、线型、颜色、线型比例和厚度31．哪一个工具栏中有颜色列表？(A) 标准工具栏(B)对象特性工具栏(C)绘图工具栏(D)修改工具栏32．在给定直线的第一点后，下面哪一个相对坐标输入法能画出8个单位长的垂直线？(A) @90<8 (B)@8<90 (C) @8<0 (D) @0<833．下面哪种对象捕捉方式是用于捕捉线段的端点？(A) Endpoint (B) Center (C) Midpoint (D)Quadrant34．在Stretch命令中创建有效的选择集的方法为：(A) 窗交或圈交(B)窗交、圈交或隐含的窗交(C) 窗口、窗交或圈交(D)所有35．剖面线的夹点位于是：(A) 对象的外部(B)插入点(C)坐标原点(D)对象的外接矩形中心36．分解（Explode）剖面线后，其原对象将变为：(A) 块(B)直线段(C)多义线(D)直线和圆弧37．在进行标注样式设置时,我国国家标准要求尺寸箭头的长度约为粗实线的:(A) 4倍(B) 4~6倍(C) 6倍(D)6~8倍38．哪个命令用于建立块的定义？(A) Insert (B)WBlock (C)ByBloc k (D)BMake39．下面哪一角度不用于旋转图形文件？(A) 180 (B)90 (C)45 (D)040．所谓外切多边形是：(A) 多边形在圆外，多边形的各边与圆相切(B)多边形在圆心(C)多边形在圆外，多边形的顶点在圆上(D)多边形在圆上41．机电工程CAD图样中,粗细线型的宽度比率一般采用的是：(A) 3:1 (B)2:1 (C)4:2:1 (D)4:142．我国机电工程CAD图样中,图层标识号是用:(A) 拉丁字母(B)罗马字母(C)数字(D)汉字43．已知字体的高度为h,工程图样中右上角"其余"两字的高度约为:(A) 1.414h (B) 1h (C)0.707h (D)0.5h44．在A3图纸上作图时,字体的大小应选择:(A) 5 (B) 4 (C)3.5 (D)2.545．我国机电工程CAD图样中,粗实线在屏幕上的颜色是:(A) 白色(B)红色(C)黄色(D)绿色46．在绘图过程中,若虚线、粗实线、双点画线、细点画线重合时,优先画出的顺序是: (A) 虚线、粗实线、双点画线、细点画线(B)粗实线、虚线、细点画线、双点画线(C)双点画线、粗实线、细点画线、虚线(D) 细点画线、虚线、双点画线、粗实线47．在尺寸标注设置中,尺寸线、尺寸界线、文字的默认颜色是:(A) 随块(B)随层(C)白色(D)黑色48．进行尺寸标注时,注出的尺寸应该在:(A) 0层(B)当前层(C)尺寸层(D)实体所在层49．当文件名已被指定,要即时存储文件,使用的命令是？(A) Save (B)Save As (C)QSave (D)PSave50．用层列表不能进行下面哪个操作？(A) 打开一个层(B)冻结一个层(C)把锁定的层解锁(D)改变一个层的颜色51．绘图窗口的缺省色为？(A) 白色(B)红色(C)黄色(D)黑色52．绘制二维图时,常用的对象捕捉点是:(A) 端点、中点、圆心、交点(B)端点、中点、圆心、切点(C)端点、圆心、交点、切点(D) 端点、中点、交点、切点53．二维图中,圆弧的夹点是:(A) 端点、圆心、象限点(B)中点、圆心、象限点(C)端点、象限点、中点(D)端点、中点、圆心54．文字的缺省对齐方式是:(A) 中心(B)中间(C)左(D)右55．进行单位设置时,若选择小数制、精度为3位小数,状态行的坐标值显示为: (A) 1.253E+01 (B) 1.253”(C)1.253 (D)1.253 1/456．进行单位设置时,若0°为东、角度测量为逆时针方向,90°角将在何方向上?(A) 东(B)西(C)南(D)北57．绘制轴线或对称中心线时,其两端超出图形的长度应控制在?(A) 2~3 (B) 2~5 (C)3~5 (D)6~858．绘制圆心符号,在下面哪个工具栏中调用命令?(A) 绘图(B)修改(C)标注(D)实体59．复制命令的快捷命令名是:(A) COPY(B) CY(C)C (D)CO60．绘制轴线和对称中心线所用的线型名是:(A) ACAD_ISO02W100 (B) ACAD_ISO03W100(C)ACAD_ISO04W100 (D) ACAD_ISO05W10061．现有两条相互倾斜的直线段,但不相交,若使之相交,其具体操作(命令)是: (A) Move (B) Copy, Erase (C)Rotate (D) 以上均可62．尺寸标注样式中,不存在的文本对齐方式是:(A) 水平(B) 垂直(C)ISO标准(D) 与尺寸线对齐63. 在AutoCAD中,标准颜色一共有几种?(A) 7 (B) 8 (C)9 (D)1064．AutoCAD文本(字)样式中,缺省的字体名是:(A) gbeitc.shx (B) gbcbig.shx (C) dxt.shx (D) txt.shx65．标注半径尺寸时,如果尺寸界线之间没有足够空间同时放置文字和箭头,那么首先从尺寸界线之间移出的是:(A) 箭头(B) 文字(C)文字和箭头(D) 文字或箭头,取最佳效果66．用三维基本实体命令创建一圆柱筒,其创建理念是:(A)创建2个等长不等径的圆柱再求并(B)创建2个等长不等径的圆柱再求差(C) 创建2个等长不等径的圆柱再求交(D)以上均可67．采用用户定义的方式绘制剖面符号时,需要编辑的是:(A) 角度和比例(B) 比例和间距(C)角度和间距(D) 以上均可68．绘制“6×φ15EQS”孔的阵列方式是:(A) 矩形阵列(B) 环形阵列(C)正六边形阵列(D) 以上均可69．使用AutoCAD 2006版本时,在绘图窗口中双击三键鼠标中键是:(A) 实时缩放(B) 窗口缩放(C)范围缩放(D) 缩放为原窗口70．利用夹点编辑对象时,能进行编辑操作的夹点是:(A) 冷点(B) 温点(C)热点(D) 以上均可71．操作镜像命令时, 镜像线是:(A) 虚拟的(B) 现实的(C)直线(D) 直线段72．调用旋转命令时, 其基点指的是:(A) 中心点(B)中间点(C)中点(D) 旋转中心73．利用二维封闭对象创建三维实体,其图形是指基本形体的?(A) 主视图(B) 局部视图(C)剖视图(D) 特征视图74．不能用于创建三维实体的二维对象是?(A) 面域(B) 多边形(C)块(D) 二维多段线75．操作拉长(Lengthen)命令时, 若使直线段的长度增加一倍,选择的操作方式是: (A) DE (B) P (C)T (D)DY76．要把一对象修改到指定层,可使用?(A) 图层列表(B) 颜色列表(C)线型列表(D) 线宽列表77．在一对象上要捕捉靠近靶框中心的点,可使用对象捕捉工具栏中点?(A) 端点(B) 交点(C)中点(D) 最近点78．确定定长直线段第二点最简单的数据输入方法是?(A) 输入直角坐标(B) 输入极坐标(C)定向输入距离(D) 用鼠标拾取点79．操作修剪命令时, 第一批选中的对象可以是:(A) 被切边和延伸边界(B) 剪切边和延伸边界(C)被切边和剪切边(D) 以上都是80．操作三维实体剖切命令的实质是:(A) 用平面剖切(B) 用曲面剖切(C)用实体剖切(D) 以上都是81．尺寸线应平行于被标注的线段,其间隔及两平行的尺寸线间的间隔应:(A) <5 (B)≥5 (C)2~5 (D)以上均可82．能适用于各类图样的尺寸终端是：(A) 斜线(B)斜线和箭头(C)圆点和箭头(D)箭头83．绘制圆时,当对称中心线不能相交的线段上,应该进行?(A) 补画线段(B) 标注尺寸(C)标注圆心符号(D) 以上均可84．要注写图形左方和上方的表面粗糙度代号,在定义其参数值成块的属性且拾取符号中横线的中点作为块的属性时,文字的对齐方式是:(A) 中心(B)中间(C)中上(D)中下85．要注写图形左方和上方的表面粗糙度代号,在定义其参数值成块的属性且拾取符号中横线的中点作为块的属性时,文字的旋转角度是:(A) 0 (B) 90 (C)180 (D)27086．要同时标注公差带代号和极限偏差数值时,必须在标注极限偏差数值这种形式的基础上再进行哪些命令操作,方可实现?(A) 复制、分解、移动(B)复制、分解、修改文字(C)分解、移动、修改文字(D) 分解、复制、修改文字87．标注形位公差时,带箭头的指引线与尺寸线对齐,表示被测要素为:(A) 轴线(B) 对称面(C)球心(D) 以上均可88．要想得到三维实体某截断面的断面图,在实体工具栏中选用哪个命令?(A) 拉伸(B) 旋转(C)剖切(D) 切割89．下面哪一个命令不是三维操作命令?(A) 三维拉伸(B) 三维旋转(C)三维阵列(D) 三维镜像90．样条曲线(Spline)可以绘制?(A) 波浪线(B) 二维封闭对象(C)拉伸路径(D) 以上均可91. 在AutoCAD下拉菜单栏中有11个菜单组,在每个菜单组中还有若干条是:(A)菜单(B) 菜单条(C) 菜单键(D) 菜单项92. AutoCAD界面中,显示的栅格点(Grid)是:(A)图形的一部分,出图时输出(B)参照点,迫使光标停在特定的位置上(C)定位时的虚拟参照点(D)以上都不对93. 安装且首次运行AutoCAD软件,主界面上显示的工具栏被称为:(A)标准工具栏(B)修改工具栏(C)绘图工具栏(D)初显工具栏94. 用Pline命令画完图后,再将此图分解,屏幕中显示的线宽是:(A)设定值(B)默认值(C)输入值(D)指定值95. 用Pline命令画图时,欲绘出一段指定宽度的图线,用户需键入:(A)L(B)H(C)W(D) A96. 进行图案填充(Hatch)时,所得图案:(A) 颜色和线型都反映当前图层的设置(B) 颜色反映当前图层的设置,线型为细实线(C) 线型反映当前图层的设置,颜色为白色(D)颜色和线型都与当前图层的设置无关97. 下列哪个命令将块(Block)生成图形文件:(A)Save As(B)Explode(C)Block(D)Wblock98. Purge命令用于:(A)减少图形文件磁盘存储空间(B)存储图形文件(C)创建新图形(D)删除图形99. AutoCAD屏幕下方的状态栏中的"ORTHO"用于:(A)将光标的移动限定在水平方向上(B)将光标的移动限定在垂直方向上(C)将光标的移动限定在水平和垂直方向上(D) 将光标的移动限定在间隔捕捉(Snap)点上100. Divide(等分)命令不能等分的对象是:(A)线段(B)圆(C)圆弧(D)块答题卡姓名：班级：学号：。

实验二：基本命令（一）实验三：基本命令（二）实验四：基本命令（三）实验五：图形对象的编辑与修改一实验六：图形对象的编辑与修改二实验七：图形对象的编辑与修改三实验八：建立图形对象模型练习一实验九：建立图形对象模型练习二实验十：建立图形对象模型练习三实验十一：建立图形对象模型练习四实验十二：尺寸标注练习实验十三：尺寸标注练习二实验十四：文本输入练习实验十五：块文件的建立与练习实验十六：图形后处理命令练习附1：图形文件的保存及上传附2：上机操作要求操作基础训练实验一：AutoCAD。

界面、初步操作命令以及系统变量设置，视图控制命令与对象常规编辑命令等AutoCAD 内容：按照教材、教学内容要求，进行启动、绘图界面分析、系统变量的调整、视图控制命 A. 令等，自定义练习。

画图练习一、二。

B.画图练习一基本操作练习，、（95（145，125））先执行line命令绘制一个三角形，三角形的三个顶点分别为（45，125、210）。

然后再绘制这个三角形的内切圆和外接圆。

“三点”选项）。

画外接圆：A.circle命令（ B.画内切圆方法有两种：方法一：执行circle命令，选择“相切、相切、相切”选项，分别点击三角形的三个边。

方法二：先执行xline命令（参照线），选择命令中“平分线（B）”选项平分三角形的顶点，平分线的交点即为三角形中心点；以中心点为圆的圆心，执行circle 命令绘制内切圆。

（此种方法要使用“对象捕捉”命令，但不如第1种方法简单、快捷。

）画图练习二基本操作练习按图示标注的尺寸绘制一个矩形和一条直线，左下角的坐标为任意坐标位置。

实验二：基本命令（一）内容：点、线、圆（弧）、圆环、椭圆（弧）等基本绘图命令的练习。

画图练习二选一。

20 1．画图练习三绘制图形要求：轮廓线线宽0.2 ；不要标注；尺寸要准确。

提示：借助于圆或直线、点测量等辅助手段绘制下图，完成图形后要删去辅助线20 2．实验三：基本命令（二）内容：矩形、正多边形、图案填充等基本绘图命令。
