Cisco交换机VLAN之间的ACL配置-电脑资料

VLAN之间的ACL配置 提问：如何禁止VLAN间互相访问？

回答： 步骤一：创建vlan10、vlan20、vlan30 S5750#conf

----进入全局配置模式 S5750（config）#vlan 10 ----创建VLAN10 S5750（config-vlan）#exit ----退出VLAN配置模式 S5750（config）#vlan 20 ----创建VLAN20 S5750（config-vlan）#exit ----退出VLAN配置模式 S5750（config）#vlan 30 ----创建VLAN30 S5750（config-vlan）#exit ----退出VLAN配置模式 步骤二：将端口加入各自vlan

S5750（config）# interface range gigabitEthernet 0/1-5 ----进入gigabitEthernet 0/1-5号端口 S5750（config-if-range）#switchport access vlan 10 ----将端口加划分进vlan10

S5750（config-if-range）#exit ----退出端口配置模式

S5750（config）# interface range gigabitEthernet 0/6-10 ----进入gigabitEthernet 0/6-10号端口 S5750（config-if-range）#switchport access vlan 20 ----将端口加划分进vlan20

S5750（config-if-range）#exit ----退出端口配置模式

S5750（config）# interface range gigabitEthernet 0/11-15 ----进入gigabitEthernet 0/11-15号端口 S5750（config-if-range）#switchport access vlan 30 ----将端口加划分进vlan30

S5750（config-if-range）#exit ----退出端口配置模式 步骤三：配置vlan10、vlan20、vlan30的网关IP地址 S5750（config）#interface vlan 10 ----创建vlan10的SVI接口 S5750（config-if）#ip address 192.168.10.1 255.255.255.0 ----配置VLAN10的网关 S5750（config-if）#exit ----退出端口配置模式 S5750（config）#interface vlan 20 ----创建vlan10的SVI接口 S5750（config-if）#ip address 192.168.20.1

255.255.255.0 ----配置VLAN10的网关 S5750（config-if）#exit ----退出端口配置模式 S5750（config）#interface

vlan 30 ----创建vlan10的SVI接口 S5750（config-if）#ip

address 192.168.30.1 255.255.255.0 ----配置VLAN10的网关

S5750（config-if）#exit ----退出端口配置模式 步骤四：创建ACL,使vlan20能访问vlan10,而vlan30不能访问vlan10 S5750（config）#ip access-list extended deny30 ----定义扩展ACL

S5750（config-ext-nacl）#deny ip 192.168.30.0 0.0.0.255

192.168.10.0 0.0.0.255 ----拒绝vlan30的用户访问vlan10资源

S5750（config-ext-nacl）#permit ip any any ----允许vlan30的用户访问其他任何资源 S5750（config-ext-nacl）#exit ----退出扩展ACL配置模式 步骤五：将ACL应用到vlan30的SVI口in方向 S5750（config）#interface vlan 30 ----创建vlan30的SVI接口 S5750（config-if）#ip access-group

deny30 in ----将扩展ACL应用到vlan30的SVI接口下

合集下载

ACL配置

ACL配置

本文中的所有信息归中兴通讯股份有限公司所有，未经允许，不得外传 -1- 第1章 ACL简介

1.1 ACL概述

网络设备为了过滤数据，需要设置一系列匹配规则，以识别需要过滤的对象。在识别出特定的对象之后，根据预先设定的策略允许或禁止相应的数据包通过。ACL（Access Control List）可用于实现这些功能。

ACL（访问控制列表）是一种对经过网络设备的数据流进行判断、分类和过滤的方法。通常我们使用ACL实现对数据报文的过滤、策略路由以及特殊流量的控制。一个ACL中可以包含一条或多条针对特定类型数据包的规则，这些规则告诉网络设备，对于与规则中规定的选择标准相匹配的数据包是允许还是拒绝通过。

由ACL定义的数据包匹配规则，还可以被其它需要对流量进行区分的场合引用，如防火墙、QOS与队列技术、策略路由、数据速率限制、路由策略、NAT等。

1.2 ACL分类

访问控制列表分为多种类型：

1． 基本ACL：只对源IP地址进行匹配。

2． 扩展ACL：对源IP地址、目的IP地址、IP协议类型、TCP源端口号、TCP目的端口号、UDP源端口号、UDP目的端口号、ICMP类型、ICMP Code、DSCP（DiffServ Code

Point）、ToS、Precedence进行匹配。

3． 二层ACL：对源MAC地址、目的MAC地址、源VLAN ID、二层以太网协议类型、802.1p优先级值进行匹配。

4． 混合ACL：对源MAC地址、目的MAC地址、源VLAN ID、源IP地址、目的IP地址、TCP源端口号、TCP目的端口号、UDP源端口号、UDP目的端口号进行匹配。

5． 用户自定义ACL：对VLAN TAG的个数和偏移字节进行匹配。

1.3 ACL工作流程

下面以路由器为例说明ACL的基本工作过程。 错误！文档中没有指定样式的文字。

ACL配置 2

ACL配置 2

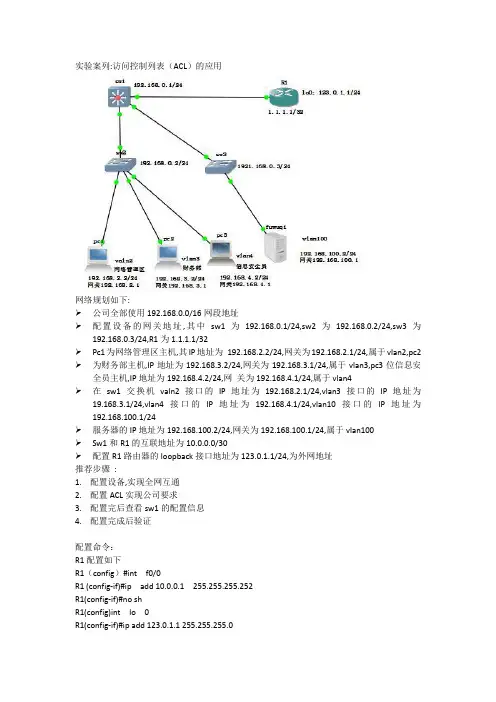

实验案列:访问控制列表（ACL）的应用
