给排水及采暖工程施工方案

天赐良园三期工程6号院29号楼 暖卫施工方案

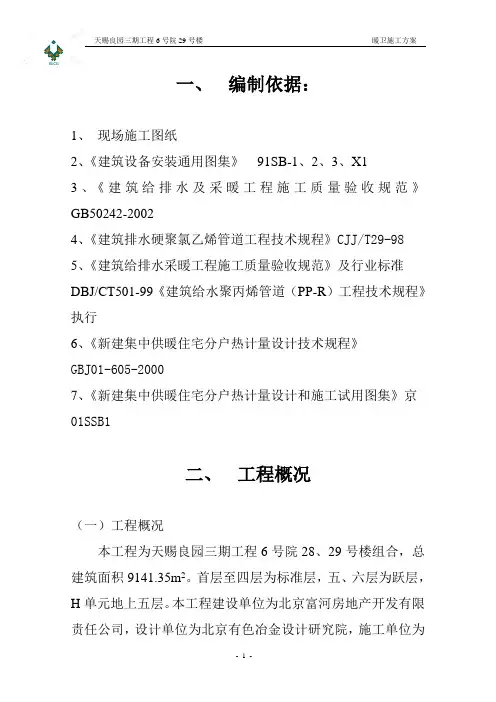

- 1 - BUCG一、 编制依据：

1、 现场施工图纸

2、《建筑设备安装通用图集》 91SB-1、2、3、X1

3、《建筑给排水及采暖工程施工质量验收规范》

GB50242-2002

4、《建筑排水硬聚氯乙烯管道工程技术规程》CJJ/T29-98

5、《建筑给排水采暖工程施工质量验收规范》及行业标准DBJ/CT501-99《建筑给水聚丙烯管道（PP-R）工程技术规程》执行

6、《新建集中供暖住宅分户热计量设计技术规程》GBJ01-605-2000

7、《新建集中供暖住宅分户热计量设计和施工试用图集》京01SSB1

二、 工程概况

（一）工程概况

本工程为天赐良园三期工程6号院28、29号楼组合，总建筑面积9141.35m2。首层至四层为标准层，五、六层为跃层，H单元地上五层。本工程建设单位为北京富河房地产开发有限责任公司，设计单位为北京有色冶金设计研究院，施工单位为天赐良园三期工程6号院29号楼 暖卫施工方案

- 2 - BUCG北京城建二公司第二十三经理部，监理单位为北京鑫诚建设监理公司。

（二）专业工程概况：给水系统、中水系统、排水系统、消防系统、采暖系统。

1、 生活供水系统：由由小区生活给水网供给，每户设一块冷水表。中水供水系统由小区中水站供给，每户设一块中水表。

2、 排水系统：生活废水和粪便污水合流排出至化粪池沉淀后，排入小区污水处理站处理达标后的部分废水作为小区中水站水源。

3、 采暖系统：采暖系统为热源来自小区锅炉房，供回水温度80度/65度。各楼各单元设热力入口，并设热力计量表。按《新建集中供暖住宅分户热计量设计技术规程》DBJ01-605-2000标准规定，本住宅的采暖设计采用公用供回水立管的分户独立系统式，设计采用一户一表。

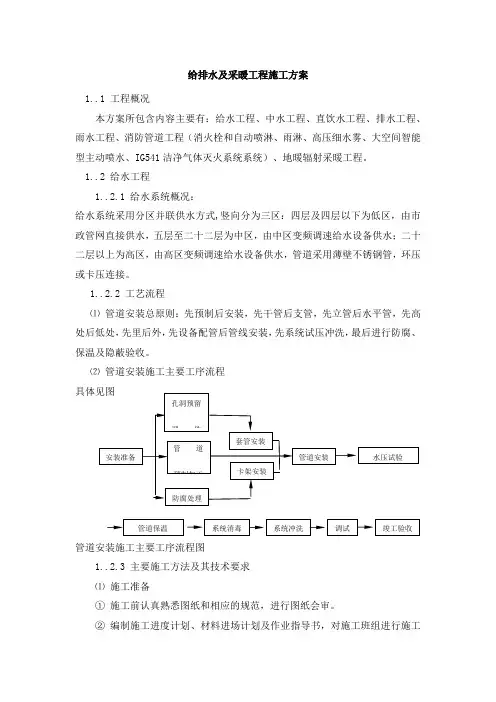

给排水及采暖工程施工方案

1..1 工程概况

本方案所包含内容主要有：给水工程、中水工程、直饮水工程、排水工程、雨水工程、消防管道工程（消火栓和自动喷淋、雨淋、高压细水雾、大空间智能型主动喷水、IG541洁净气体灭火系统系统）、地暖辐射采暖工程。

1..2 给水工程

1..2.1 给水系统概况：

给水系统采用分区并联供水方式,竖向分为三区：四层及四层以下为低区，由市政管网直接供水，五层至二十二层为中区，由中区变频调速给水设备供水；二十二层以上为高区，由高区变频调速给水设备供水，管道采用薄壁不锈钢管，环压或卡压连接。

1..2.2 工艺流程

⑴ 管道安装总原则：先预制后安装，先干管后支管，先立管后水平管，先高处后低处，先里后外，先设备配管后管线安装，先系统试压冲洗，最后进行防腐、保温及隐蔽验收。

⑵ 管道安装施工主要工序流程

具体见图

管道安装施工主要工序流程图

1..2.3 主要施工方法及其技术要求

⑴ 施工准备

① 施工前认真熟悉图纸和相应的规范，进行图纸会审。

② 编制施工进度计划、材料进场计划及作业指导书，对施工班组进行施工安装准备 孔洞预留

埋 件

管 道

预制加工

防腐处理 套管安装

卡架安装 管道安装 水压试验

系统冲洗 调试 竣工验收 管道保温 系统消毒 技术交底。

③ 根据现场情况配置机械设备，计量器具及劳动力计划。

④ 材料准备及验收：材料在使用前按设计要求核对其规格、材质、型号，材料必须有制造厂的合格证明书或质保书，材料在进场前提供样品交总包及业主、监理审批。

⑵ 管道预制

管道预制工序控制见图所示：

管道预制工序控制图

⑶ 管道支吊架的制作与安装

① 支架的位置确定

② 支架的安装

a 给水管按0.002～0.005的坡度，坡向泄水装置。

b 无热位移的管道，其吊杆垂直安装。有热位移的管道，吊点设在位移的相反方向，按位移值的1/2偏位安装。

给排水及采暖工程施工方案：

施工顺序：

洞口预留、套管制作安装→给排水埋地干管安装→给排水主干管安装→排水支管安装→卫生器具安装→给水支管安装→施工试验→竣工清理

（一）.预留预埋及套管制作安装

预留预埋时应有专人按设计图纸将管道及设备的位置、标高尺寸测定,标好孔洞的部位,将预制好的模盒、预埋件在绑扎钢筋前按标志固定牢,模盒内塞入纸团、木粉等物,在浇注时有专人看护,以免移位;

1、套管制作、安装：

（1）、本工程套管采用复用钢制套管。穿外墙、水池壁用钢性防水套管预埋。

（2）、室内冷、热水及采暖管道穿楼板、墙体、基础设置套管。

（3）、套管制作：

A．套管直径应比管径大两号，若管路保温，套管直径=管路直径+2×（保温层厚度+外缠保护层厚度）。

B．穿墙套管长度应等于墙体厚度；穿楼板套管长度应为楼板厚度加20mm,厨卫间加50mm。

（4）、套管安装：

A．安装管路时套入套管。穿楼板时套管上端应高出地面20mm，厨卫间应高出地面50mm，穿墙套管与墙面齐平。用钢筋捆绑以铅丝临时固定，待管路安装校正无误后调整位置，随后固定。

B．安装防水套管时，将加工好的防水套管在浇注混凝土前按设计部位固定好，校对合格后一次浇注，待管道安装完毕后填料塞紧、捣实。详见91SB3-36、91SB1-22。

（二）给水管道安装

[1]给水引入管与排水排出管的水平净距不得小于1米，室内给水与排水管道平行铺设时，两管间水平净距不得小于0.5米,交叉铺设时,垂直净距不得小于0.15米,且给水管在上;

[2]给水横管宜有0.002~0.005的坡度坡向泄水装置;

[3]给水立管和装有3个或3个以上配水点的支管始端,均应安可拆装的连接件;

[4]管道上的阀门位置的朝向要便于使用的维修,管径50mm以下,宜采用截止阀,管径大于50mm,宜采用闸阀;

[5]冷热水管和水龙头并行安装,应符合以下规定:

1)上下平行安装,热水管应在冷水管的上面;

盛华²新城国际住宅小区二期工程

2#、5#、7#、8#、9#、10#楼及地下汽车库

给排水及采暖工程施工方案

甘肃华厦建设集团有限公司

盛华²新城国际项目部

2015年06月

工程名称

盛华²新城国际住宅小区二期工程

2#、5#、7#、8#、9#、10#楼及地下汽车库

方案名称

给排水及采暖工程施工方案

项目部编制审核

编 制 人

年 月 日

技术负责人

年 月 日

安全负责人

年 月 日

项目经理

年 月 日

集团公司审核审批

工程部

年 月 日

安全管理部

年 月 日

总工程师

年 月 日

目 录

一、 编制依据 ............................................ 2

二、工程概况 ............................................. 2

三、施工准备与资源配置计划.………..........................3

四、分项工程施工方法和工艺要求.............................3

五、质量保证措施…….......................................23

六、安全技术措施……......................................24

七、预埋套管的标……..……………………………….………………25 给排水及采暖工程施工方案

- 2 -

给排水及采暖工程施工方案

一、编制依据

1、通渭县盛华²新城国际住宅小区二期工程2#、5#、7#、8#、9#、10#楼及地下车库施工图

2、通渭县盛华²新城国际住宅小区二期工程2#、5#、7#、8#、9#、10#楼及地下车库施工组织设计。

3、给水、排水及采暖工程图纸会审纪要
