暖通设计步骤及流程

工程类型步骤123456789123456789123456789注：1、暖通空调专业施工 2、施工图设计需建设 3、需建设单位提供（ 4、需建设单位提供市单体设计（多层）

单体设计（高层）

室外热网设计设计内容时间接收建筑科总平面布置、平面、立面、剖面施工图及节能备案表（建筑部分）。确定本专业设计方案。计算热负荷。布置各房间散热器位置及大小。绘制各层散热器平面图。计算管径大小、确定采暖入口位置及标高，给建筑、结构、电气提资料。绘制采暖系统图及管井大样图。编制暖通设计施工说明。编制图纸目录，等待出图。出图后各专业会签、及本科室审核最后送张总。接收建筑科总平面布置、平面、立面、剖面施工图及节能备案表（建筑部分）。确定本专业设计方案。计算热负荷及排烟加压风量。布置各房间散热器位置及大小，选加压、排烟风机。绘制各层散热器平面图。计算管径、风口大小、确定采暖入口位置及标高，给建筑、结构、电气提资料。绘制采暖系统图、管井及风机安装大样图。编制暖通设计施工说明。编制图纸目录，等待出图。出图后各专业会签、及本科室审核最后送张总。接收建筑科总平面图、竖向图。建设单位提供市政资料。确定各单体热负荷大小、在总图中标注热力入口位置。与水电管网协调，绘制管网路由。计算管网管径，画出热力管网平面图。计算并布置固定支架及补偿器。画出各热力管井大样图，给结构提资料。编制热力设计施工说明。编制图纸目录出图。出图后各专业会签、及本科室审核最后送张总。业施工图设计文件应包括图纸目录、施工图设计说明、设计图纸、主要设备表、需建设单位提供，经主管部门批准的初步设计审批意见。提供（或本院）提供的设计委托书。提供市政资料。暖通专业设计步骤备注

备表、计算书

做画册，找牛势广告

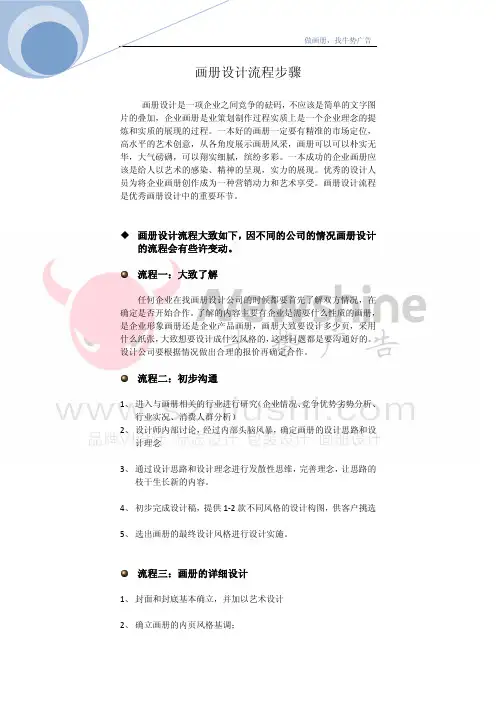

画册设计流程步骤

画册设计是一项企业之间竞争的砝码，不应该是简单的文字图

片的叠加，企业画册是业策划制作过程实质上是一个企业理念的提

炼和实质的展现的过程。一本好的画册一定要有精准的市场定位，

高水平的艺术创意，从各角度展示画册风采，画册可以可以朴实无

华，大气磅礴，可以翔实细膩，缤纷多彩。一本成功的企业画册应

该是给人以艺术的感染、精神的呈现，实力的展现。优秀的设计人

员为将企业画册创作成为一种营销动力和艺术享受。画册设计流程

是优秀画册设计中的重要环节。

 画册设计流程大致如下，因不同的公司的情况画册设计

的流程会有些许变动。

流程一：大致了解

任何企业在找画册设计公司的时候都要首先了解双方情况，在确定是否开始合作。了解的内容主要有企业是需要什么性质的画册，

是企业形象画册还是企业产品画册，画册大致要设计多少页，采用

什么纸张，大致想要设计成什么风格的，这些问题都是要沟通好的。

设计公司要根据情况做出合理的报价再确定合作。

流程二：初步沟通

1、 进入与画册相关的行业进行研究（企业情况、竞争优势劣势分析、

行业实况、消费人群分析）

2、 设计师内部讨论，经过内部头脑风暴，确定画册的设计思路和设

计理念

3、 通过设计思路和设计理念进行发散性思维，完善理念，让思路的

枝干生长新的内容。

4、 初步完成设计稿，提供1-2款不同风格的设计构图，供客户挑选

5、 选出画册的最终设计风格进行设计实施。

流程三：画册的详细设计

1、 封面和封底基本确立，并加以艺术设计

2、 确立画册的内页风格基调；

做画册，找牛势广告

3、 细化设计画册的图片和文字，优化版面；

4、 修正、完稿制作至输出标准；

流程四：画册深入设计：

1． 在把握整体风格的时候融入创意设计概念

2.资深设计顾问负责审核画册，进一步设计完稿；

3.画册设计师与商家沟通、实施及资源的协调、配合。

流程五：画册的后期印刷

大家都知道画册的最后关键一步是印刷，一般来说设计公司在

鉴于设备专业在建筑设计中的一些特点，结合本公司实际，对暖通专业的工作流程及相关事项进行分析归纳。

一.建筑图纸未出，方案讨论阶段

根据工程初步方案，收集工程相关信息，包括：工程所在地区、区域；建筑物使用功能、高度、防火等级；建筑面积与工程大体费用；是否有市政热网接入及热网参数等等。

通过收集信息，初步研究暖通空调方案，包括：冷热源的选择；末端设备的选择；通风方式；防火排烟措施等。必要时，应将结果整理，交与相关专业参考讨论。

将方案与甲方交流，最终确定采暖与制冷的方式。

二.出方案底图，开始设计阶段

根据建筑方案图，开会讨论并提出条件，包括：制冷机房的大小、冷热水管线的敷设问题、空调机房的位置、风管的布置、设备的大小、功率和重量等等。

各专业相协调后，结合甲方要求，开始设计。

设计流程：

1、估算负荷来划分出本专业的机房位置。制冷站、换热站、锅炉房、空调机房、新风机房、冷却塔的位置及面积。

2、负荷的详细计算。

3、选择制冷设备，画制冷、供热的原理图。大致布置冷热源的机房。

4、根据房间负荷，选择末端。如果是空调，先画风系统平面。

5、水力计算，根据水力计算结果画水系统平面，标注相应的管径。

6、根据水力计算结果，选择最适合的水泵，布置好机房。

7、画相应的系统图，大样图与剖面图出来。

如果选择散热器采暖，根据实际情况，选择热源。包括：锅炉房，直接接市政热网，换热站换热等。

总之，各个工程情况不尽相同，须根据具体工程做出合理设计。

三.出施工图，设计深化阶段

设计过程中，时刻保持与各专业的联系，及时对出现的问题进行协调应对，在保证暖通设计质量的前提下，尽量协调其他专业的设计。

设计说明与施工说明应对设计意图做出明确的解释说明，不得与设计图纸有出入。

根据变更，及时对设计进行调整，标明变更内容。

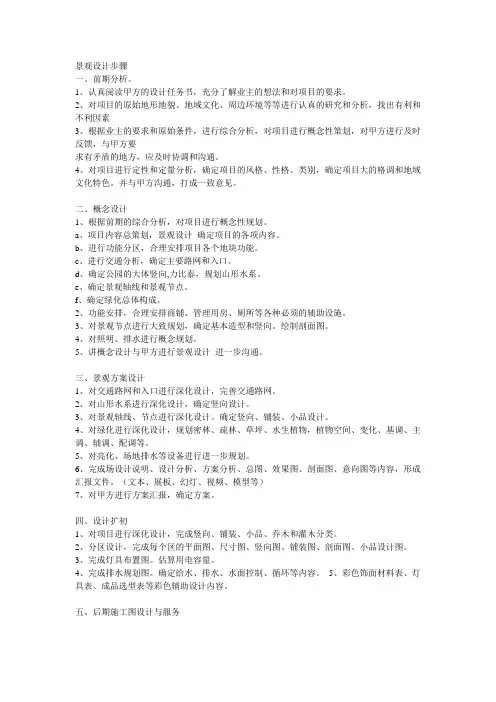

景观设计步骤
