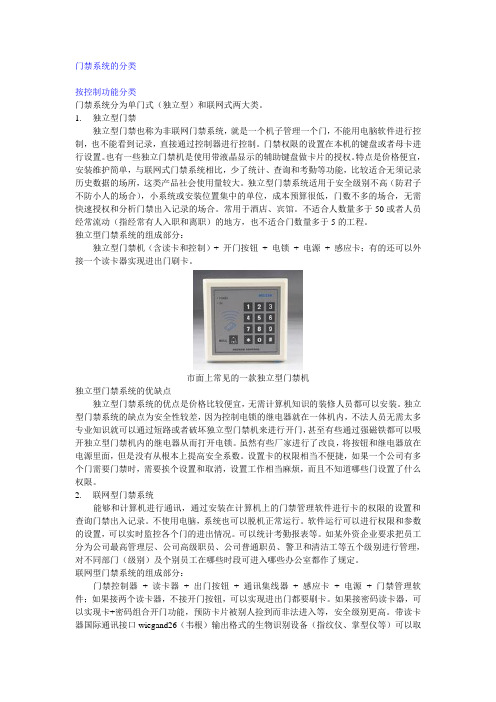

门禁系统的分类按控制功能分类门禁系统分为单门式（独立型）和联网式两大类。
1.独立型门禁独立型门禁也称为非联网门禁系统，就是一个机子管理一个门，不能用电脑软件进行控制，也不能看到记录，直接通过控制器进行控制。
门禁权限的设置在本机的键盘或者母卡进行设置。
也有一些独立门禁机是使用带液晶显示的辅助键盘做卡片的授权。
特点是价格便宜，安装维护简单，与联网式门禁系统相比，少了统计、查询和考勤等功能，比较适合无须记录历史数据的场所，这类产品社会使用量较大。
独立型门禁系统适用于安全级别不高（防君子不防小人的场合），小系统或安装位置集中的单位，成本预算很低，门数不多的场合，无需快速授权和分析门禁出入记录的场合。
常用于酒店、宾馆。
不适合人数量多于50或者人员经常流动（指经常有人入职和离职）的地方，也不适合门数量多于5的工程。
独立型门禁系统的组成部分：独立型门禁机（含读卡和控制）+ 开门按钮+ 电锁+ 电源+ 感应卡；有的还可以外接一个读卡器实现进出门刷卡。
市面上常见的一款独立型门禁机独立型门禁系统的优缺点独立型门禁系统的优点是价格比较便宜，无需计算机知识的装修人员都可以安装。
独立型门禁系统的缺点为安全性较差，因为控制电锁的继电器就在一体机内，不法人员无需太多专业知识就可以通过短路或者破坏独立型门禁机来进行开门，甚至有些通过强磁铁都可以吸开独立型门禁机内的继电器从而打开电锁。
虽然有些厂家进行了改良，将按钮和继电器放在电源里面，但是没有从根本上提高安全系数。
设置卡的权限相当不便捷，如果一个公司有多个门需要门禁时，需要挨个设置和取消，设置工作相当麻烦，而且不知道哪些门设置了什么权限。
2.联网型门禁系统能够和计算机进行通讯，通过安装在计算机上的门禁管理软件进行卡的权限的设置和查询门禁出入记录。
不使用电脑，系统也可以脱机正常运行。
软件运行可以进行权限和参数的设置，可以实时监控各个门的进出情况。
可以统计考勤报表等。
如某外资企业要求把员工分为公司最高管理层、公司高级职员、公司普通职员、警卫和清洁工等五个级别进行管理，对不同部门（级别）及个别员工在哪些时段可进入哪些办公室都作了规定。
知识点：TCP 的主要功能是传输控制通信子网主要由什么组成结点，线路地址解析协议（ARP）是用于获得指定IP地址的目标主机的物理网络接口卡地址多路复用技术主要包括频分多路复用技术、时分多路复用技术和波分复用等。
TELNET是进程端口号一般是23B类地址的范围是什么到管理计算机通信的规则称为TCP/IP协议{是一个B类地址，其网络标识为一座大楼内的一个计算机网络系统，属于LAN.OSI参考模型中，用来实现通信子网功能的是哪三层物理层、数据链路层和网络层把邮件服务器上的邮件读取到本地硬盘中，使用的协议是POPIP 协议提供的是什么服务无连接的和不可靠的网际控制报文协议（ICMP）是用以向源主机报告数据报文在交付时出现的一些错误。
连接两个互不兼容的系统往往需要网关统一资源定位器的英文缩写为URLC 类IP 地址的最高三个比特位，从高到低依次是110在计算机网络中，主机及主机上运行的程序可以用什么来标识主机标识和网络标识、在计算机网络系统的远程通信中，通常采用的传输技术是宽带传输若要对数据进行字符转换和数字转换，以及数据压缩，应在OSI的表示层上实现一个IP地址分为两部分前一部分网络地址，后一部分是主机地址。
在TCP/IP层次模型的网际层中包括的协议主要有IP，ICMP，ARP，RARPIP地址的主机部分若全为0，则表示网络地址，被称做回送测试地址。
RIP最大规定最大跳数为15若跳数为16表示不可达。
IP协议实现信息传递依据的是IP地址问题：对等连接(peer-to-peer，简写为P2P)：是指两个主机在通信时并不区分哪一个是服务请求方还是服务提供方。
专用互联网：用专用（本地）IP地址的互连网络称为专用互联网或本地互联网，或更简单些，就叫做专用网。
·客户/服务器：客户和服务器都是指通信中所涉及的两个应用进程。
客户-服务器方式所描述的是进程之间服务和被服务的关系。
客户是服务请求方，服务器是服务提供方。
“IP”与“ID”———新媒体时代传统文化的传播路径演变作者：陈静来源：《声屏世界》 2018年第12期陈静摘要：大众文化传播过程中，IP被用来指代那些已经获得一定知名度与市场占有率的文化产品，ID则用来借指网络游戏的账号。
IP改编现象是一种符号以及从属于符号的叙事转移，从IP到ID的变迁，或者说在影像媒介与交互媒介之间的迁徙，其本质上是作为符号资源的传统文化从符号“再现”到规则“模拟”的路径切换。
文章在对传统文化的本质进行分析总结的基础上，指出其在新媒体时代传播过程中所发生的嬗变与调试，并将“玩家”作为不同于“读者”“观众”“用户”的一种新的媒介接触身份予以强调。
关键字：网络游戏传统文化古装影视剧党的十八大以来，培育文化自信，传承中华民族优秀传统文化，彰显具有民族创造力与中国特色价值内涵的社会文化发展主题已经逐渐形成。
在这样一个大的时代与历史背景下，研究探讨如何借助新技术、新形态更好地传播传统文化具有跨时代的历史意义与研究价值。
互联网时代对传播的改变，自始至终都是对人的改变。
中国由于特殊历史原因造成的文化断代必然要求“接续”；各个人群对于信仰、仪式感、归宿感和历史追溯的诉求始终存在并以各种显在或隐在、强烈或温和的形式呈现。
大众文化通过将这种诉求翻译成简单的怀旧需求方式，以不断满足次级需求并制造另一种次级需求的方式为这些诉求暂时提供了一种缓冲、逃遁的空间。
在互联网时代，传统文化如何被呈现、传播、发展无疑是一个重要命题。
①传统文化的核心功能及其特质2016年6月1日，网易自主开发的手机网络游戏《阴阳师》开放安卓系统首测，9月9日实现全平台公测。
2016年12月15日，工夫影业、华谊兄弟电影和网易影业宣布联手打造《阴阳师》电影及剧集。
2017年3月，在《阴阳师》游戏“半年祭”的宣传页面中，网易官方公布下载装机量超2亿的数据。
在学生人群中，这款以日本传统鬼文化为基本架构的国产手机游戏风靡一时。
在网络上关于“阴阳师”的讨论话题数量急速上升，并从初期与游戏攻略相关的领域迅速蔓延至对于“阴阳师”背后日本鬼文化、日本平安时期历史、阴阳师职业背景的关注。
课程TA000404 网元ID与IPISSUE1.0TA000404 网元ID与IP ISSUE1.0 目录目录课程说明 (1)课程介绍 (1)课程目标 (1)相关资料 (1)第1章ID篇 (1)1.1网元ID (1)1.2 扩展ID（子网号） (2)1.2.1 扩展ID的应用场合 (2)1.2.2 扩展ID的应用原理 (3)1.2.3 扩展ID的具体设置 (3)1.2.4 扩展ID使用中的注意事项 (5)第2章IP篇 (6)2.1 网关网元的IP地址 (6)2.2 网关网元的网关地址 (6)2.3 网关网元的子网掩码 (7)2.4 设置IP、子网掩码的注意事项 (8)2.4.1 关于命令行设置 (8)2.4.2 IP地址的设置应符合TCP/IP协议 (8)第3章典型案例分析 (10)3.1 案例1：错误设置子网掩码导致网元不能登录问题解决 (10)3.2 案例2：设置了SCC板IP地址后，如何设回缺省值 (11)学习指导 (12)理论部分 (12)TA000404 网元ID与IP ISSUE1.0 课程说明课程说明课程介绍本课程对应的产品为：OptiX 155/622/2500/2500+。
本课程作为ECC专题课程的一个子课程，为华为SDH设备中网元ID和网元IP的一个整体介绍，主要阐述了网元ID和网元IP的定义、组成部分、应用等。
本课程的主要内容如下：ID篇、IP篇、典型案例分析等三个部分。
课程目标完成本课程的学习后，您应该能够：●了解华为SDH设备中网元ID与IP的作用●掌握网元ID与IP的应用配置相关资料第1章 ID 篇每个网元都有一个独立的标识符ID ，用来唯一标识该网元。
网元之间的ECC 通信是通过各个网元的ID 进行识别的；网管在界面和数据库中标识不同的网元时也采用网元ID ，作为检索的关键字标志网络中每个网元；命令行中登录网元也是采用网元ID 来进行的。
1.1 网元ID在OptiX 设备中我们规定，网元ID 为24bit 的二进制数，即三个字节。
主控板上的拨码开关（共16位，在SS31SCC 中一般只焊了8～10位，2500+ 中全焊齐了）组成了网元ID 的低16位（又称基础ID ），ID 的高8位是扩展ID （缺省为9），又称为子网号（subnet ），因为可以用它来标识不同的子网。
完整的ID 组成如下：主控板上拨码开关示意如图1-1，其中拨ON 为1，拨OFF 为0：图1-1 扩展ID 方案示例一在命令行中，登录网元或命令行命令中跟在“#”后的是十进制网元ID ，主机软件下载时使用的是十六进制网元ID 。
如：#23:login:1,"nesoft";表示登录ID 为“23”的网元。
返回提示符信息为：#23:szhw>注意：目前大部分主机版本支持的命令行返回提示符为：#ID:szhw>，其中ID为网元基础ID中的低八位十进制数，这样工程师在用命令行操作时容易发生对网元误操作。
如ID为270的网元登录后，返回信息为如下显示格式：#270:login:1,"nesoft";@@@@@@@@@@@@@@@@@ Message from 0x0009010e(590094) @@@@@@@@@@@@@@@@@@#14:szhw>返回的命令行提示符容易让人错误以为实际登录网元ID为14。
如果切换网元操作后，再次登录ID为270的网元时，有可能会误下发了#14:login:1,"nesoft";的命令，误登录了ID为14的网元。
如果网管管理域中恰好有一ID为14的网元，则可能会出现命令下错网元的事故。
希望大家用命令行进行维护时注意，一定要细心，不要误登录到其他网元。
155/622/2500的4.01.17.01主机版本和2500+的4.05.4.15以后的主机版本已经实现了命令行返回提示符规格化，因此不会产生误切换的问题。
该版本下登录ID为270的网元，返回信息为如下显示格式：#270:login:1,"nesoft";@@@@@@@@@@@@@@@@@ Message from 0x0009010e (9.1.14,590094) @@@@@@@@@@@@@@@@@@#9-270:szhw [NE7][2003-3-15 16:8:6]>1.2 扩展ID（子网号）1.2.1 扩展ID的应用场合在比较复杂的组网中，由于各方面的原因，有时会出现不同站点有相同ID拨码的情况。
比如在网络扩容或统一网管工程中，新发货设备的ID拨码和网上运行设备ID拨码重复或者不同子网间网元ID拨码的重复。
而统一网管的实现又要求网元ID不能冲突，以前维护人员只能跑到各个站点通过拨ID拨码开关重新设置网元ID。
若整改工程浩大，则相应的工作量也会增加，而且在主控板拔出过程中可能会带来网络的不稳定。
现在通用的解决方案是采用更改扩展ID的方式，在网管上就可以通过软件重新设置。
OptiX 网元缺省的扩展ID是9，现在只须将ID重复的两个网元中一个的扩展ID改掉，在网管中就可以区分这两个网元，而不再需要拨主控板上的ID拨码开关了。
1.2.2 扩展ID的应用原理在网管和网元的通信过程中，数据包的目的地址（Address）和源地址都是32位的，地址的低24位为网元ID，高8位为扩展地址（注意，不同于扩展ID），又称为端口号（port），可以用它标识通过同一个网关网元接入多个网管（或网元）时的接入点，目前已分配的端口号为：4：F口接入的网管/网元8：给接入网AV5用的透明通道17~24：通过LAN扩展的ECC通道25~100：命令行等非指定端口号的接入101~116：网管等指定端口号的接入其他端口号为主机软件内部使用或保留。
1.2.3 扩展ID的具体设置我们通常所拨的网元ID，其实只是网元ID的低8位。
用ID的低8位标识网元，最多只能标识255个。
当出现大型的组网时（比如几百个站），仅用ID的低8位拨码开关来标识网元已经不够。
解决这一矛盾现在有两种方法，一是通过设置SCC板上基础ID的高8位的拨码来扩大ID的表示范围；另一种方法就是用软件设置扩展ID，将网元归入不同的子网。
图1-2扩展ID方案示例一如图1-2组网图中：A、B、C、D四个站SCC板上的8位ID拨码值分别位1、2、3、4，而E、F、G、H四个站SCC板上的ID拨码也为1、2、3、4。
方法一，需重新拨网元E、F、G、H主控板上ID拨码开关；方法二，在A、B、C、D缺省扩展ID为9的情况下，只须将E、F、G、H四个站的扩展ID 设为“7”，就将E、F、G、H归入了另一个子网，从而全网8个站都有不同的ID。
①网元侧的设置:cm-set-subnet:子网号;如：原ID = 0x090001，:cm-set-subnet:7；则ID = 0x070001；主控板会在子网号（即扩展ID号）设置命令生效后自动复位，并使用新的子网号。
修改子网号后，可通过命令:cm-get-subnet;查询到修改的值。
如果一个网元被设置了子网号，而它与网关网元的子网号又不同，则在命令行中输入网元ID时必须加上子网号，并且登录时跟在“#”后的ID是十进制的（目前版本的Navigator只支持十进制的方式，以后版本中提供十六进制的输入方式）；如果你要登录的网元的子网号与网关网元的一样，则不需要加入子网号。
例如要登录上图组网中的A站，则用：#1:login:1,"nesoft";登录上图中的C站，因C站和网关网元A站的子网号相同（为缺省值9），则可使用以下命令登录：#3:login:1,"nesoft";登录上图中的E站，因E站和网关网元A站的子网号不同，为7，则需使用以下命令登录：#458753:login:1,"nesoft";（458753是070001的十进制值）注：主机软件下载时用的ID仍然是十六进制。
网元ID还可以通过在本地使用命令行得到（即用直连网线连到要查询的网元上）。
如上图的E站，在命令行窗口中输入“:”，则会显示：USER-NAME USER-ID TYPE TERMINAL DURATION LOGINTIME LOCK szhw 1 f&F 0x20070001 10 1999-9-17 16:21:43 0 Total records :1其中显示的“0x20070001”为用户登录的接入地址：其中“20”为端口号，“070001”为网元的ID，“7”为子网号，“1”为基础ID的拨码值。
在4.01.13及以后的版本中，还可以通过查询系统信息数据库“sys_info.dbf”来得到网元的ID：:dbms-query:"sys_info.dbf",drdb;其中有一项是网元ID。
②网管侧的设置首先确认网管计算机的网卡IP地址为129.9.0.X，子网掩码为255.255.0.0。
如上图的组网，在网管中先创建网关网元A，ID=1，扩展ID为9，不用改，网元名称设为“A”，并设为网关（注意IP地址为129.9.0.1）。
A站就可以正常登录。
然后依次创建B、C、D站，扩展ID均为9，以A为网关。
接着在网管中创建E站，ID=1，扩展ID设为“7”，网关网元选“A”。
这样在网元侧已经设置E站子网号为“7”后，网管中E站就可以正常登录并进行各种配置，E站和A站在网管中互不冲突（因为24位的ID不一样）。
同样可以在网管中创建F、G、H站。
如果网管计算机连在E站（假设E站IP未修改过，为129.9.0.1），则先在网管中创建网关网元“E”，ID=1，扩展ID=7，并设为网关。
然后注意，此时显示的网关IP地址为129.7.0.1，须将其改为“129.9.0.1”（考虑一下为什么？）。
这样E站就可以正常登录了。
然后创建F、G、H站，扩展ID均为“7”，网关为“E”。
接下来再创建A、B、C、D站，扩展ID为“9”，网关为“E”。
1.2.4 扩展ID使用中的注意事项主机软件和网管支持扩展ID后，给我们的工作带来了极大的方便。
但网元的ID设置是有规范的，不能随意设置。
一般情况下，网元的扩展ID也不要随意改动，请使用默认值“9”。
除非在统一网管或网络扩容中，由于重设拨码ID工作量太大，或实际网元数已超出了拨码开关的表示范围，则可以使用扩展ID。
另外，最好不要同一子网内的网元有不同的子网号。
如图1-2中，网元A、B、C、D的子网号应相同。
在实际运用中，网元IP与ID的关系及其使用范围，应该有一个比较清楚的概念，什么时候是IP地址，什么时候是网元ID，不要混淆。
第2章 IP篇IP地址是网管与网关网元之间通过TCP/IP协议通信时使用的数据包地址，因此只有在参与TCP/IP通信时IP地址才有效，也就是说，一般只有网关网元才需要设置IP地址。
