【CN209698744U】一种工装用钢结构加工切割机【专利】

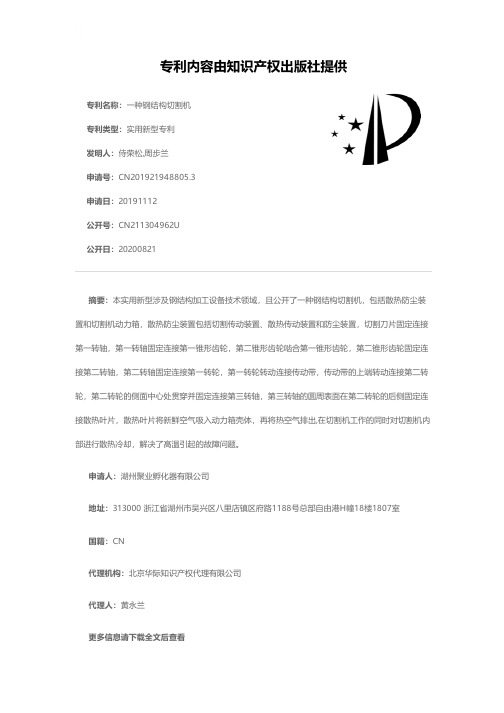

专利名称：一种钢结构切割机专利类型：实用新型专利
发明人：侍荣松,周步兰
申请号：CN201921948805.3申请日：20191112
公开号：CN211304962U
公开日：
20200821
专利内容由知识产权出版社提供
摘要：本实用新型涉及钢结构加工设备技术领域，且公开了一种钢结构切割机，包括散热防尘装置和切割机动力箱，散热防尘装置包括切割传动装置、散热传动装置和防尘装置，切割刀片固定连接第一转轴，第一转轴固定连接第一锥形齿轮，第二锥形齿轮啮合第一锥形齿轮，第二锥形齿轮固定连接第二转轴，第二转轴固定连接第一转轮，第一转轮转动连接传动带，传动带的上端转动连接第二转轮，第二转轮的侧面中心处贯穿并固定连接第三转轴，第三转轴的圆周表面在第二转轮的后侧固定连接散热叶片，散热叶片将新鲜空气吸入动力箱壳体，再将热空气排出,在切割机工作的同时对切割机内部进行散热冷却，解决了高温引起的故障问题。

申请人：湖州聚业孵化器有限公司
地址：313000 浙江省湖州市吴兴区八里店镇区府路1188号总部自由港H幢18楼1807室
国籍：CN
代理机构：北京华际知识产权代理有限公司
代理人：黄永兰
更多信息请下载全文后查看。

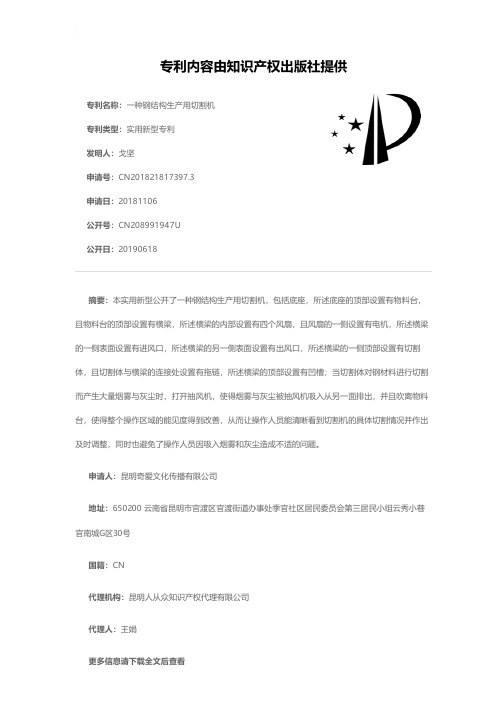

专利名称：一种钢结构生产用切割机专利类型：实用新型专利
发明人：戈坚
申请号：CN201821817397.3
申请日：20181106
公开号：CN208991947U
公开日：
20190618
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种钢结构生产用切割机，包括底座，所述底座的顶部设置有物料台，且物料台的顶部设置有横梁，所述横梁的内部设置有四个风扇，且风扇的一侧设置有电机，所述横梁的一侧表面设置有进风口，所述横梁的另一侧表面设置有出风口，所述横梁的一侧顶部设置有切割体，且切割体与横梁的连接处设置有拖链，所述横梁的顶部设置有凹槽；当切割体对钢材料进行切割而产生大量烟雾与灰尘时，打开抽风机，使得烟雾与灰尘被抽风机吸入从另一面排出，并且吹离物料台，使得整个操作区域的能见度得到改善，从而让操作人员能清晰看到切割机的具体切割情况并作出及时调整，同时也避免了操作人员因吸入烟雾和灰尘造成不适的问题。

申请人：昆明奇爱文化传播有限公司
地址：650200 云南省昆明市官渡区官渡街道办事处季官社区居民委员会第三居民小组云秀小巷官南城G区30号
国籍：CN
代理机构：昆明人从众知识产权代理有限公司
代理人：王娟
更多信息请下载全文后查看。

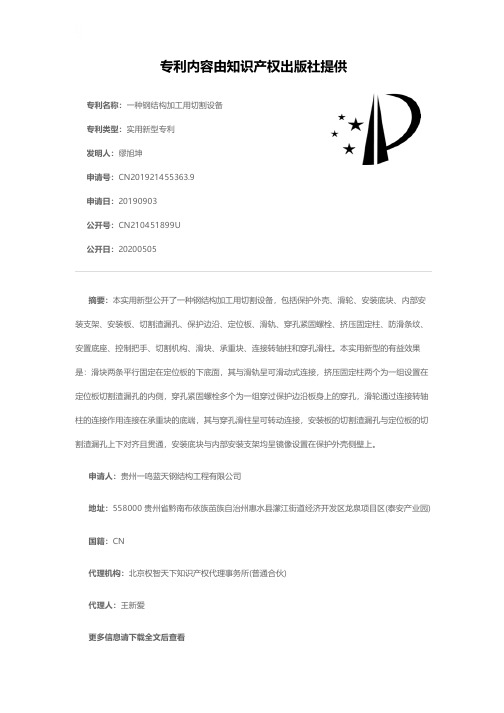

专利名称：一种钢结构加工用切割设备专利类型：实用新型专利
发明人：缪旭坤
申请号：CN201921455363.9
申请日：20190903
公开号：CN210451899U
公开日：
20200505
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种钢结构加工用切割设备，包括保护外壳、滑轮、安装底块、内部安装支架、安装板、切割渣漏孔、保护边沿、定位板、滑轨、穿孔紧固螺栓、挤压固定柱、防滑条纹、安置底座、控制把手、切割机构、滑块、承重块、连接转轴柱和穿孔滑柱。

本实用新型的有益效果是：滑块两条平行固定在定位板的下底面，其与滑轨呈可滑动式连接，挤压固定柱两个为一组设置在定位板切割渣漏孔的内侧，穿孔紧固螺栓多个为一组穿过保护边沿板身上的穿孔，滑轮通过连接转轴柱的连接作用连接在承重块的底端，其与穿孔滑柱呈可转动连接，安装板的切割渣漏孔与定位板的切割渣漏孔上下对齐且贯通，安装底块与内部安装支架均呈镜像设置在保护外壳侧壁上。

申请人：贵州一鸣蓝天钢结构工程有限公司
地址：558000 贵州省黔南布依族苗族自治州惠水县濛江街道经济开发区龙泉项目区(泰安产业园)国籍：CN
代理机构：北京权智天下知识产权代理事务所(普通合伙)
代理人：王新爱
更多信息请下载全文后查看。

专利名称：一种钢结构加工用切割装置专利类型：实用新型专利
发明人：龚彦迪
申请号：CN202020272942.6
申请日：20200309
公开号：CN211939889U
公开日：
20201117
专利内容由知识产权出版社提供
摘要：本实用新型涉及机械加工领域，具体的公开了一种钢结构加工用切割装置，包括底座、支撑腿、支撑滑杆和顶板；在顶板的下侧中心上固定安装有竖直向下的升降气缸，在升降气缸的输出端下端固定连接有水平的升降板；所述升降板的下表面中心上固定安装有安装座，在安装座的下端设置有在竖直方向上转动的切割刀；所述切割刀的外侧设置有限位挡板，在所述限位挡板的顶部上固定设置有至少两个竖直的限位杆，限位杆的上端滑动穿过升降板，在限位杆的下端侧壁上设置有外螺纹，外螺纹的外侧螺纹套有限位螺帽。

本实用新型通过设置的限位挡板能够限制切割刀切割时的进给深度，保证切割的进给量，提高了钢结构加工的精确度，提高钢结构产品质量。

申请人：陕西建设钢构有限公司
地址：710600 陕西省西安市临潼区新丰工业园庆山路66号
国籍：CN
代理机构：合肥市科融知识产权代理事务所(普通合伙)
代理人：赵荣
更多信息请下载全文后查看。

专利名称：一种钢板切割机专利类型：实用新型专利
发明人：尤祖集
申请号：CN201922091877.7申请日：20191128
公开号：CN211841451U
公开日：
20201103
专利内容由知识产权出版社提供
摘要：本实用新型涉及钢板加工技术领域，具体涉及一种钢板切割机，底座上端面右半部分的中间位置处开设有滑块凹槽，底座的前端面上对应于滑块凹槽的位置处均匀开设有多个轴销孔；滑块凹槽内放置有移动滑块，移动滑块通过轴销与轴销孔的配合与底座可拆卸式连接；移动滑块的内侧面与支撑架铰链连接；支撑架的另一端与电动机固定连接，电动机的输出轴与砂轮的中心点固定连接；底座的左右两端固定设置有火花保护罩，砂轮的外侧套设有外壳，外壳的前端面与电动机固定连接；本实用新型满足钢板多角度切割的需求，且具备角度调节方便，安全性高的特点。

申请人：福建科达衡器有限公司
地址：362200 福建省泉州市晋江市安海镇桐林村桐东路2号
国籍：CN
代理机构：泉州市立航专利代理事务所(普通合伙)
代理人：姚婉莉
更多信息请下载全文后查看。

专利名称：一种厂房建造用钢结构切割装置专利类型：实用新型专利
发明人：刘学峰,李景科
申请号：CN201922039112.9
申请日：20191123
公开号：CN211102725U
公开日：
20200728
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种厂房建造用钢结构切割装置，包括箱体，所述箱体的顶部固定连接有电机，所述电机的输出端固定连接有第一链轮，所述箱体的内壁通过轴承活动连接有螺纹竖杆，所述螺纹竖杆的顶部延伸至箱体的外部并固定连接有第二链轮，所述第二链轮与第一链轮通过链条传动连接。

本实用新型通过箱体、电机、第一链轮、螺纹竖杆、第二链轮、隔板、通槽、限定杆、滑套、螺纹套和机头的配合，实现了稳定性好的目的，避免出现切割点偏移的现象，提高了使用者对厂房建造用钢结构切割装置的体验感，满足当今市场的需求，提高了厂房建造用钢结构切割装置的实用性和使用性，解决了以往厂房建造用钢结构切割装置稳定效果不佳的问题。

申请人：中国三冶集团有限公司
地址：114031 辽宁省鞍山市立山区建材路105号
国籍：CN
代理机构：鞍山顺程商标专利代理事务所(普通合伙)
代理人：范伟琪
更多信息请下载全文后查看。

专利名称：一种钢结构切割设备专利类型：实用新型专利
发明人：司文涛,邵飞,司文波
申请号：CN202020675075.0申请日：20200428
公开号：CN212286070U
公开日：
20210105
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种钢结构切割设备，包括上侧为敞口的箱体，箱体的敞口一侧通过铰链转动连接盖板，在所述箱体一侧装有用于控制盖板转动的动力装置，所述动力装置包括基板与顶板，所述基板固定在所述箱体一侧，所述顶板固定在所述盖板一侧，在所述顶板与基板之间铰接第一电动伸缩杆，在所述盖板上装有第二电动伸缩杆，第二电动伸缩杆的伸缩端固定连接安装板，在安装板下侧装有电机，所述电机的主轴上固定连接切割刀片。

本实用新型的优点：切割过程中产生的铁屑不会对操作人员带来伤害，提高了操作人员工作的安全性，通过电动伸缩杆能够带动安装板上下移动，避免人力按压。

申请人：安徽东方钢结构有限公司
地址：233000 安徽省蚌埠市长青南路1419号(安徽福联重工机械有限公司院内)
国籍：CN
代理机构：蚌埠幺四零二知识产权代理事务所(普通合伙)
代理人：尹杰
更多信息请下载全文后查看。

专利名称：一种钢材切割机
专利类型：实用新型专利
发明人：熊卫兵,徐仁尧,金敏申请号：CN201821764357.7申请日：20181030
公开号：CN208991854U
公开日：
20190618
专利内容由知识产权出版社提供
摘要：本实用新型属于钢材加工领域，尤其公开了一种钢材切割机，包括加工台，所述加工台的顶端中间位置设置有放置槽，且加工台的顶端连接有安装架，且安装架呈U型结构设置，所述安装架的顶端滑动贯通连接有活动杆，且活动杆的底端连接有活动板，所述活动板的两侧连接有对称设置的滑块，所述安装架的两侧内壁设有对称设置的滑槽，且滑槽与滑块滑动连接，所述活动板的底端中间位置通过两个对称设置的安装板安装有切割盘，且切割盘上安装有驱动电机。

本实用新型结构新颖，且该装置在对钢材板进行切割加工时，能够稳定的对钢材板进行输送，保证切割加工的合格率，同时也能够对切割产生的粉尘进行收集，降低车间环境污染，适宜推广。

申请人：华业钢构核电装备有限公司
地址：314000 浙江省嘉兴市海盐经济开发区杭州湾大道3117号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种建筑工程机械加工用切割机专利类型：发明专利
发明人：程诗栋
申请号：CN202011038607.0
申请日：20200928
公开号：CN112139589A
公开日：
20201229
专利内容由知识产权出版社提供
摘要：本发明公开了一种建筑工程机械加工用切割机，包括机台固定安装于机台顶部的机架，且机架呈倒U型结构，所述机架的两侧内壁之间固定连接有导向柱，导向柱的底部固定安装有升降电机一，升降电机一的输出端固定安装有刀架，刀架上转动安装有切割刀盘。

本发明在对钢管工件切割过程中，不但可以利用喷水实现了对切割刀盘的降温，而且切割后的废渣和水在过滤后能够继续循环使用，提高了水源的利用效率，避免了以往所成的水资源浪费，并且还可以快速的对废渣与水进行固液分离，提高了过滤效率，有利于保障正常的水循环降温工作，同时又便于对废渣进行回收，使得废渣的回收利用效率大大提高，进一步避免了资源浪费。

申请人：程诗栋
地址：430070 湖北省武汉市洪山区白沙洲烽胜路清江锦城一期
国籍：CN
更多信息请下载全文后查看。
