XJ700修井机井架结构设计发布时间：2023-02-16T05:56:38.297Z 来源：《中国科技信息》第2022年第9月第17期作者：饶庆[导读] 传统XJ700车载修井机尺寸较大且没有考虑井口自动化工具的安装，无法满足在小井场自动化作业的需要饶庆中石化四机石油机械有限公司，湖北荆州，434000摘要：传统XJ700车载修井机尺寸较大且没有考虑井口自动化工具的安装，无法满足在小井场自动化作业的需要。
因此，以传统XJ700井架结构为依托，考虑到井口自动化工具的摆放，对以三桥底盘为基础的XJ700车载修井机的井架结构进行优化，以此满足用户要求。
关键词：车载修井机；井架；结构设计；优化；引言修井机是油田修井作业的必要装备。
在修井作业过程中，井架由于承受井架本身、游车大钩、油管等多种载荷，其结构容易遭受破坏[1-3]。
因此井架结构设计至关重要。
并且随着近几年来井口自动化工具的广泛应用，井架结构设计将考虑到自动化工具的摆放安装，这对井架整体的结构设计又提出了新的要求。
因此需对以往经典井架模型进行优化修改，确定井架的主体结构。
1、井架主体结构概述XJ700修井机的井架采用前开口井架，主要由天车滑轮组总成、天车座、井架上下体、井架底座、梯子总成，前支架总成和井架附件等部分组成；工作时井架的整体倾角为4°，由内负荷绷绳和拉杆保持井架主体稳定。
井架高度为21米，采用双节伸缩式井架。
井架整体框架由矩形管、槽钢、角钢、和板料焊接而成；其中井架上下体主体型材为矩形管、井架底座的大腿型材为圆钢。
井架上下体截面尺寸沿用传统XJ700修井机的井架截面尺寸。
井架的天车滑轮组总成是由3个主滑轮，1个死绳轮和1个快绳轮组成，滑轮采用锻焊式，按照美国石油协会标准要求进行设计，滑轮绳槽外设有防止大绳跳槽的挡绳板。
梯子总成放置于司钻房对侧，在井架上体部分是镶嵌于大腿内侧，紧贴侧立柱，防止井架起升时与井架下体干涉，在井架下体部分则突出于外侧面。

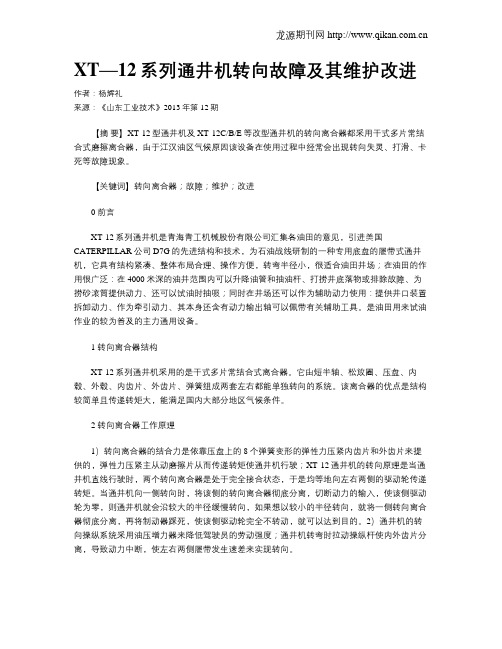

XT—12系列通井机转向故障及其维护改进作者：杨辉礼来源：《山东工业技术》2013年第12期【摘要】XT-12型通井机及XT-12C/B/E等改型通井机的转向离合器都采用干式多片常结合式磨擦离合器，由于江汉油区气候原因该设备在使用过程中经常会出现转向失灵、打滑、卡死等故障现象。
【关键词】转向离合器；故障；维护；改进0 前言XT-12系列通井机是青海青工机械股份有限公司汇集各油田的意见，引进美国CATERPILLAR公司D7G的先进结构和技术，为石油战线研制的一种专用底盘的履带式通井机，它具有结构紧凑、整体布局合理、操作方便，转弯半径小，很适合油田井场；在油田的作用很广泛：在4000米深的油井范围内可以升降油管和抽油杆、打捞井底落物或排除故障、为捞砂滚筒提供动力、还可以试油时抽吸；同时在井场还可以作为辅助动力使用：提供井口装置拆卸动力、作为牵引动力、其本身还含有动力输出轴可以佩带有关辅助工具。
是油田用来试油作业的较为普及的主力通用设备。
1 转向离合器结构XT-12系列通井机采用的是干式多片常结合式离合器。
它由短半轴、松放圈、压盘、内毂、外毂、内齿片、外齿片、弹簧组成两套左右都能单独转向的系统。
该离合器的优点是结构较简单且传递转矩大，能满足国内大部分地区气候条件。
2 转向离合器工作原理1）转向离合器的结合力是依靠压盘上的8个弹簧变形的弹性力压紧内齿片和外齿片来提供的，弹性力压紧主从动磨擦片从而传递转矩使通井机行驶；XT-12通井机的转向原理是当通井机直线行驶时，两个转向离合器是处于完全接合状态，于是均等地向左右两侧的驱动轮传递转矩。
当通井机向一侧转向时，将该侧的转向离合器彻底分离，切断动力的输入，使该侧驱动轮为零，则通井机就会沿较大的半径缓慢转向，如果想以较小的半径转向，就将一侧转向离合器彻底分离，再将制动器踩死，使该侧驱动轮完全不转动，就可以达到目的。
2）通井机的转向操纵系统采用油压增力器来降低驾驶员的劳动强度；通井机转弯时拉动操纵杆使内外齿片分离，导致动力中断，使左右两侧履带发生速差来实现转向。
井下作业工考试资料四1、填空题天车是固定在井架顶部的OO正确答案：定滑轮组2、填空题液压泵排量就是液压泵主轴旋转O所排出液体的体积。
正确答案：一周3、填空题起下钻时，应根据大钩O合理选择（江南博哥）档位和提升速度，谨防井架.正确答案：负荷4、填空题液压油管钳的操作使用，一般情况下，O用高速挡，卸扣用低速挡. 正确答案：上扣5、填空题转盘定位后，转盘中心应与井口中心重合，O不得超过规定标准。
正确答案：允许误差6、填空题一部修井机主要由动力系统设备、传动系统设备、行走系统设备、起升系统设备、（）、旋转系统设、控制系统设备等七大系统设备组成.正确答案：循环系统设备7、填空题从绞车滚筒到天车的钢丝绳称为（），从天车到地面固定端的钢丝绳称为死绳，其余穿过天车一游车的钢丝绳称为有效绳。
正确答案：活绳8、填空题控制或调节系统油液的压力、（）和方向，从而改变执行元件的力或力矩、速度或转速及运动方向的元件是控制元件。
.正确答案：流量9、单选作业过程中，循环流量计从50%下降到42%,此时最可能发生什么？OA、已发生完全井漏。
B、已发生部分井漏。
C、在最后一次接单根时发生抽吸井涌。
D、管柱发生刺漏。
正确答案：B10、问答题简述逆捻钢丝绳的特点.正确答案：逆捻钢丝绳的特点是：钢丝之间接触面积小，负荷比较均匀，使用时不易打扭，各股不易松散，用于吊升机械比较安全。
但柔性较差，与同直径的顺捻钢丝绳相比其强度较小.11、填空题水龙头型号较多，但结构上大体一致，主要由（）、旋转和密封三大部分组成。
正确答案：固定12、填空题XJ350型修井机的组成主要由柴油机）、运载车、传动箱、（）、水刹车、井架、游车系统、转盘、液压小绞车、水龙头、钻台及其他辅助设备等组成.正确答案：绞车13、填空题转盘定位后，转盘中心应与O重合，允许误差不得超过规定标准。
正确答案：井口中心14、填空题以液体作为工作介质来进行动力和能量传递的传动方式称为（）.正确答案：液体传动15、填空题起钻时先挂排挡，后合总离合器、再合滚筒离合器，同时松开刹车，不准（）.正确答案：先挂离合器后松刹车16、问答题在运行时，汽包水位计出现损坏，该如何处理？正确答案：1、当汽包水位计损坏时应立即将损坏的水位计解列，关闭水侧、汽侧一二次门，开启放水阀；2、如果损坏一台水位计，应用另外一台水位计监视水位，并及时通知检修人员采取措施修复或者更换水位计；3、如果水位计全部损坏，水位计报警器、自动给水调节阀可靠，且低地水位计准确，4小时内与低地水位计对照过，可继续运行2小时；如果低地水位计不准确，应立即停炉。
