下载文档原格式
高温预生长对图形化蓝宝石衬底GaN薄膜质量的提高黄华茂;杨光;王洪;章熙春;陈科;邵英华【摘要】在图形化蓝宝石衬底生长低温缓冲层之前,通入少量三甲基镓(TMGa)和大量氨气进行短时间的高温预生长,通过改变TMGa流量制备了4个蓝光LED样品.MOCVD外延生长时使用激光干涉仪实时监测薄膜反射率,外延片使用高分辨率X射线衍射(002)面和(102)面摇摆曲线估算位错密度,并使用光致发光谱表征发光性能,制备成芯片后测试了正向电压和输出光功率.结果表明,高温预生长可促进薄膜的横向外延,使得三维岛状GaN晶粒在较小的薄膜厚度内实现岛间合并,有利于降低位错密度,提高外延薄膜质量,LED芯片的输出光功率的增强幅度达29.1％,而电学性能无恶化迹象;但高温预生长工艺中TMGa的流量应适当控制,过量的TMGa导致GaN晶粒过大,将延长岛间合并时间,降低晶体质量.【期刊名称】《发光学报》【年(卷),期】2014(035)008【总页数】6页(P980-985)【关键词】LED;GaN;图形化蓝宝石衬底;高温预生长【作者】黄华茂;杨光;王洪;章熙春;陈科;邵英华【作者单位】华南理工大学理学院物理系广东省光电工程技术研究开发中心,广东广州510640;华南理工大学理学院物理系广东省光电工程技术研究开发中心,广东广州510640;华南理工大学理学院物理系广东省光电工程技术研究开发中心,广东广州510640;华南理工大学理学院物理系广东省光电工程技术研究开发中心,广东广州510640;鹤山丽得电子实业有限公司,广东鹤山529728;鹤山丽得电子实业有限公司,广东鹤山529728【正文语种】中文【中图分类】TN303;TN3041 引言第三代半导体材料氮化镓(GaN)具有直接带隙、禁带宽度宽、化学稳定性和热稳定性好等优点，在光电子和微电子领域有巨大的应用价值。
由于大尺寸GaN体材料生长困难，目前GaN基发光二极管(LED)绝大部分都是在蓝宝石、碳化硅和硅衬底上进行异质外延。

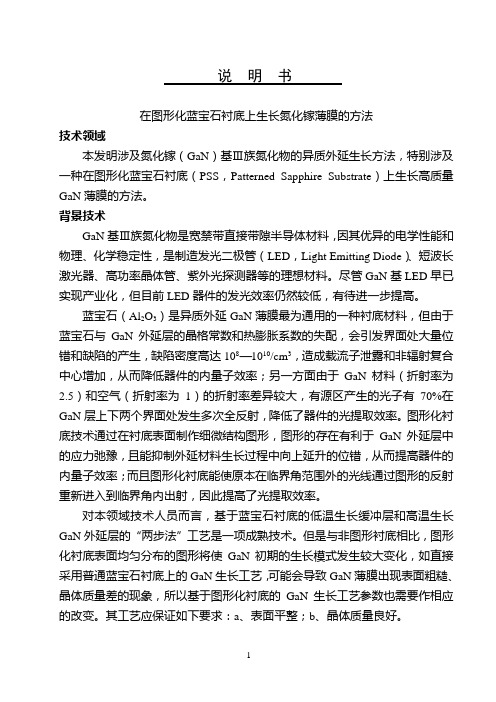

说明书在图形化蓝宝石衬底上生长氮化镓薄膜的方法技术领域本发明涉及氮化镓（GaN）基Ⅲ族氮化物的异质外延生长方法，特别涉及一种在图形化蓝宝石衬底（PSS，Patterned Sapphire Substrate）上生长高质量GaN薄膜的方法。
背景技术GaN基Ⅲ族氮化物是宽禁带直接带隙半导体材料，因其优异的电学性能和物理、化学稳定性，是制造发光二极管（LED，Light Emitting Diode）、短波长激光器、高功率晶体管、紫外光探测器等的理想材料。
尽管GaN基LED早已实现产业化，但目前LED器件的发光效率仍然较低，有待进一步提高。
蓝宝石（Al2O3）是异质外延GaN薄膜最为通用的一种衬底材料，但由于蓝宝石与GaN外延层的晶格常数和热膨胀系数的失配，会引发界面处大量位错和缺陷的产生，缺陷密度高达108—1010/cm3，造成载流子泄露和非辐射复合中心增加，从而降低器件的内量子效率；另一方面由于GaN材料（折射率为2.5）和空气（折射率为1）的折射率差异较大，有源区产生的光子有70%在GaN层上下两个界面处发生多次全反射，降低了器件的光提取效率。
图形化衬底技术通过在衬底表面制作细微结构图形，图形的存在有利于GaN外延层中的应力弛豫，且能抑制外延材料生长过程中向上延升的位错，从而提高器件的内量子效率；而且图形化衬底能使原本在临界角范围外的光线通过图形的反射重新进入到临界角内出射，因此提高了光提取效率。
对本领域技术人员而言，基于蓝宝石衬底的低温生长缓冲层和高温生长GaN外延层的“两步法”工艺是一项成熟技术。
但是与非图形衬底相比，图形化衬底表面均匀分布的图形将使GaN初期的生长模式发生较大变化，如直接采用普通蓝宝石衬底上的GaN生长工艺，可能会导致GaN薄膜出现表面粗糙、晶体质量差的现象，所以基于图形化衬底的GaN生长工艺参数也需要作相应的改变。
其工艺应保证如下要求：a、表面平整；b、晶体质量良好。
MOCVD外延生长技术简介摘要：MOCVD外延技术是国内目前刚起步的技术，本文主要介绍外延的基本原理以及目前世界上主要外延生产系统的设计原理及基本构造。
外延生长的基本原理是，在一块加热至适当温度的衬底基片（主要有红宝石和SiC两种）上，气态物质In,Ga,Al,P有控制的输送到衬底表面，生长出特定单晶薄膜。
目前LED外延片生长技术主要采用有机金属化学气相沉积方法。
MOCVD金属有机物化学气相淀积（Metal-OrganicChemicalVaporDeposition，简称MOCVD），1968年由美国洛克威尔公司提出来的一项制备化合物半导体单品薄膜的新技术。
该设备集精密机械、半导体材料、真空电子、流体力学、光学、化学、计算机多学科为一体，是一种自动化程度高、价格昂贵、技术集成度高的尖端光电子专用设备，主要用于GaN（氮化镓）系半导体材料的外延生长和蓝色、绿色或紫外发光二极管芯片的制造，也是光电子行业最有发展前途的专用设备之一。
第一章外延在光电产业角色近十几年来为了开发蓝色高亮度发光二极管，世界各地相关研究的人员无不全力投入。
而商业化的产品如蓝光及绿光发光二级管ＬＥＤ及激光二级管ＬＤ的应用无不说明了Ⅲ－Ⅴ族元素所蕴藏的潜能，表１－１为目前商品化ＬＥＤ之材料及其外延技术，红色及绿色发光二极管之外延技术大多为液相外延成长法为主，而黄色、橙色发光二极管目前仍以气相外延成长法成长磷砷化镓ＧａＡｓＰ材料为主。
ＭＯＣＶＤ机台是众多机台中最常被使用来制造ＬＥＤ之机台。
而ＬＥＤ或是ＬＤ亮度及特性的好坏主要是在于其发光层品质及材料的好坏，发光层主要的组成不外乎是单层的ＩｎＧａＮ／ＧａＮ量子井ＳｉｎｇｌｅＱｕａｎｔｕｍＷｅｌｌ或是多层的量子井ＭｕｌｔｉｐｌｅＱｕａｎｔｕｍＷｅｌｌ，而尽管制造ＬＥＤ的技术一直在进步但其发光层ＭＱＷ的品质并没有成正比成长，其原是发光层中铟Ｉｎｄｉｕｍ的高挥发性和氨ＮＨ３的热裂解效率低是ＭＯＣＶＤ机台所难于克服的难题，氨气ＮＨ３与铟Ｉｎｄｉｕｍ的裂解须要很高的裂解温度和极佳的方向性才能顺利的沉积在ＩｎＧａＮ的表面。

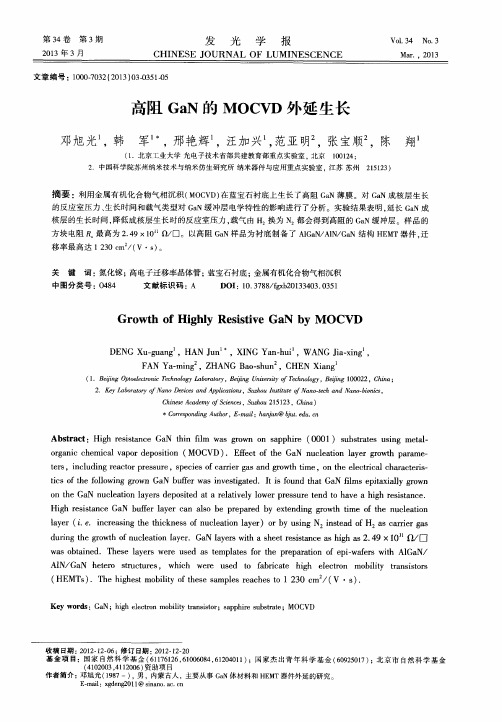

摘要第三代半导体材料GaN由于具有优良性质使其在微电子和光电子领域有广阔的应用前景，目前制备GaN的方法主要有分子束（MBE）、氯化物气相外延（HVPE）、金属有机物化学气相沉积（MOCVD）。
本文介绍了MOCVD法在蓝宝石衬底上外延生长GaN材料并利用其无掩模横向外延生长GaN 薄膜与同样生长条件下，在未经腐蚀预处理的蓝宝石衬底上外延的GaN 薄膜进行对比测试[1]。
测试分析结果表明，经过腐蚀预处理的GaN 衍射峰的半峰宽及强度、表面平整度、腐蚀坑密度都明显优于未经腐蚀预处理的GaN 薄膜，使原有生长条件下GaN薄膜位错密度下降50%。
并且通过Hal l 测试、x 射线双晶衍射结果、室温PL 谱测试[2]成功地制备出GaN单晶薄膜材料, 取得了GaN 材料的初步测试结果。
测试研究发现增加缓冲层厚度、多缓冲层结构可以有效地降低位错密度、提高薄膜质量，其中通过中温插入层结构实验获得了质量最好的GaN 外延层[3]。
关键字：GaN MOCVD 蓝宝石衬底预处理缓冲层外延生长STUDY OF EPITAXIAL LATERAL OVERGROWTH OF GALLIUM NITRIDE ON SAPPHIRE BYMOCVDByHaiqing JiangSupervisor: Prof.Xianying DaiABSTRACTGallium-nitride-semiconductor offers good potential value for application in a wide range of optical display, optical recording and illumination due to its excellent quality. At present, molecular beam epitaxity (MBE), Chloride vapor phase epitaxy (HVPE) and metal organic chemical vapor deposition (MOCVD) are used to prepare GaN.This text introduces overgrowth of Gallium-nitride on sapphire by MOCVD and compares the result with that on non-corrode sapphire. The results proved that thinner full-width at half- maximum(FWHM)，higher intensity value of X-ray diffraction，smoother surface and lower density value of the etching pit were received using patterned substrate, which made sure that under the same growth process the density of the dislocations decreased 50%.After that, it also uses Hall Test, X-ray macle diffraction Test, and PL Spectrum Test under room temperature to check the GaN thin-film material. The results showed that multi-buffer-layer structure could decrease the density of the dislocations and improve the quality of the crystal structure. The GaN epilayer with Intermediate-Temperature insert layer had the best results of all the samples.KEY WORDS: GaN MOCVD surface pretreatment on sapphire substrate cushion epitaxial growth第一章绪论1.1GaN 材料的基本特性1.2现有的GaN 基化合物的制备技术1.3GaN 现有制备技术对比第二章 MOCVD 中影响成膜因素第三章蓝宝石衬底表面预处理3.1蓝宝石衬底与处理的原因3.2实验探究与结果分析第四章研究缓冲层结构及其改进4.1传统缓冲层及其局限4.2实验探究及其结果分析第五章GaN 薄膜的生长研究5.1GaN材料的生长5.2生长的GaN 材料的测试结果第六章结论致谢参考文献第一章绪论1.1GaN 材料的基本特性GaN 首先由Johnson 等人合成，合成反应发生在加热的Ga 和NH3 之间，600~900℃的温度范围，可生成白色、灰色或棕色粉末(是含有O 或未反应的Ga 所致)[4]。
LED外延片及知名生产企业介绍外延生长的大体原理是，在一块加热至适当温度的衬底基片（要紧有蓝宝石（Al2O3）和SiC，Si）上，气态物质In,Ga,Al,P有操纵的输送到衬底表面，生长出特定单晶薄膜。
目前生长技术要紧采纳有机金属化学气相沉积方式。
大体原理Ⅲ-V族氮化合物InN、GaN、AIN及其合金材料，其带隙宽度从至，覆盖了可见光及紫外光光谱的范围。
GaN材料系列是一种理想的短波长发材料，对GaN材料的研究与应用是现今全世界研究的前沿和热点，市场上的及紫光LED都是采纳GaN基材料生产出来的。
GaN是极稳固的化合物和坚硬的高熔点材料，也是直接跃迁的宽带隙半导体料，不仅具有良好的物理和化学性质，而且具有电子饱和速度高、热导率好、禁带宽度大和介电常数小等特点和强的抗辐照能力，可用来制备稳固性能好、寿命长、耐侵蚀和耐高温的大器件，目前普遍应用于子、蓝光LED、紫光探测器、高温大功率器件和高频微波器件等光电器件。
制备高质量的GaN基材料和薄膜材料，是研制和开发发光外延材料及器件性能的前提条件。
目前市场上尚未哪家公司能生产两寸的高质量的GaN单晶衬底，即便有GaN单晶衬底，价钱也相当的昂贵。
此刻大多数公司利用的衬底材料都是兰宝石（Al2O3），尽管它与GaN失配达%，在兰宝石衬底上生长的GaN 薄膜材料会有超级高的位错密度，但本钱低、价钱低廉，工艺也比较成熟，在高温下有良好的稳固性。
工艺金属有机物化学气相淀积（Metal-OrganicChcalVaporDeposition，简称 MOCVD）， 1968年由美国洛克威尔公司提出来的一项制备化合物单品薄膜的新技术。
该设备集周密机械、半导体材料、真空电子、流体力学、、化学、多学科为一体，是一种程度高、价钱昂贵、技术集成度高的尖端子专用设备，要紧用于GaN（氮化镓）系半导体材料的外延生长和蓝色、绿色或紫外发光二极管芯片的制造，也是光电子行业最有进展前途的专用设备之一。
