RHEL 5下iSCSI Initiator软件安装配置指导书

微软软件iSCSI initiator 的安装和配置步骤1 环境设置BS3000 磁盘阵列的组IP 地址: 192.168.200.200 BS3000 磁盘阵列的每个端口IP 地址:Eth0: 192.168.200.201 Eth1: 192.168.200.202 Eth2: 192.168.200.203测试卷的名称: .uit:6-8a0900-68b673201-8f10000095f44d4e-wintest主机的操作系统为Windows server 2003 (updated to SP1)集成千兆网卡1的IP 地址: 192.168.200.101 集成千兆网卡2的IP 地址: 192.168.200.1112 安装微软的iSCSI initiator 软件从微软网站上下载最新版的iSCSI initiator 软件,目前的版本为2.02, X86平台的文件名为: Initiator-2.02-QFE-bld1895-x86fre.exe. 然后双击该软件进行安装.（此环境只是举例说明，并不代表所带设备环境设置，请根据实际情况设置）中间有四个选项, 前三个选项是必选的, 第四个Microsoft MPIO Multipathing Support for iSCSI 用于多链路冗余, 如果有你的机器有两个或者多个网卡用来连接磁盘阵列, 就可以用这个选项. 这里我们选上, 以在后面做MPIO的配置.单击完成之后, 服务器重新启动, 启动之后就可以进行initiator的配置了. 至此, initiator的安装完成.3 配置iSCSI initiator3.1双击桌面上的Microsoft iSCSI initiator图标(或者从开始—程序中启动), 进入配置界面.其中 .microsoft:test001是iSCSI initiator的节点名称, 用以区分不同的软件initiator.号.一下就会出来. 选择相应的卷, 单击Log on,这里出现两个选项，其中Automatically restore this connection when the system boots用于在系统重新启动时自动进行iSCSI连接，经常要选上。

实验环境vmworkstation +redhat5.4搭建存储虚拟机2块网卡一块eth1 用于连接rac1 rac2 来连存储用192.168.2.10 hostonly一块eth0 用于作为rac1 rac2的公共网卡的网关10.85.10.254 vment2主机名storage添加一个100G硬盘作为存储01 配置共享存储一般的SAN存储服务器可以使用RAID+iSCSI进行架构。

我使用的是一个PC机器，主板不支持RAID，所以只将一块硬盘做成iSCSI服务器。

首先我们做一个服务器端：1、在RHEL5中安装如下的包：iscsi-initiator-utils-6.2.0.868-0.18.el5.i386.rpmperl-Config-General-2.40-1.el5.noarch.rpm（这个包在光盘的cluster storage目录下）scsi-target-utils-0.0-5.20080917snap.el5.i386.rpm (这个包在光盘的cluster storage目录下）2、通过linux中的命令生成IQN编号#iscsi-iname.redhat:e5ab84c569a83、编辑配置文件#vi /etc/tgt/targets.conf在文件中加入<target .redhat:e5ab84c569a8> backing-store /dev/sdb</target>4、启动服务servicetgtd startchkconfigtgtd on5、查看配置信息# tgtadm --lldiscsi --op show --mode targetTarget 1: .redhat:e5ab84c569a8 System information:Driver: iscsiState: readyI_T nexus information:LUN information:LUN: 0Type: controllerSCSI ID: deadbeaf1:0SCSI SN: beaf10Size: 0 MBOnline: YesRemovable media: NoBacking store: No backing storeLUN: 1Type: diskSCSI ID: deadbeaf1:1SCSI SN: beaf11Size: 1000205 MBOnline: YesRemovable media: NoBacking store: /dev/hdbLUN: 2Type: diskSCSI ID: deadbeaf1:2SCSI SN: beaf12Size: 1000205 MBOnline: YesRemovable media: NoBacking store: /dev/hdcAccount information:ACL information:ALL上面的内容就是iSCSI服务的配置，注意，iSCSI的链接端口是3260，保证防火墙访问正常通过。

RedhatLinux挂载IPSAN(iScsi协议)【测试环境】：Redhat Linux 企业版 5.5、IP-SAN磁盘阵列一台。

【一】Linux安装时考前须知1、安装操作系统RHEL5.5时，当安装进行到以下界面时，如下图：请勾选“网络服务器”选项，并选中“现在定制”，点击下一步。

选中左边“服务器”选项，并将其右边的子项全部勾选再接着进行安装。

2、我们连接完成了 ISCSI 设备之后 , 假如直截了当执行关闭计算机或重新启动计算机的操作 , 你会发明计算机会卡在关闭的过程中 , 查询缘故发明iscsi 连接在断开之前 , 系统差不多把网络连接关闭而导致的 , 因此我们需要修改一下 iscsi 的配置文件 , 让他提醒 Redhat 系统不要关闭网络连接，以确保计算机正常关闭 :登出节点时 , 首先需要解除挂接unmount /mnt/iscsi (该路径为实际挂载路径，请依照实际情况修改)输入登出命令 :icsiadm – m node – T iscsi:openfiler – p 192.168.1.204:3260 – u 假如只设置到这一步 ,每次关机之前需要手动移除 iscsi连接 , 否那么redhat会因umount 网络磁盘之前系统关闭了网络连接而导致无法关机 , 卡死在这一过程中,因此我们需要配置一下 /etc/init.d/iscsid 文件 , 在其中添加以下几行代码 :echo -n $"Turning off network shutdown. "# we do not want iscsi or network to run during system shutdown# incase there are RAID or multipath devices using# iscsi diskschkconfig --level 06 network offrm /etc/rc0.d/*networkrm /etc/rc6.d/*network好了 ,现在能够重新启动系统 , 以验证他是否能够正常关机 , 是否开机会自动连接和挂载 ISCSI 网络磁盘。

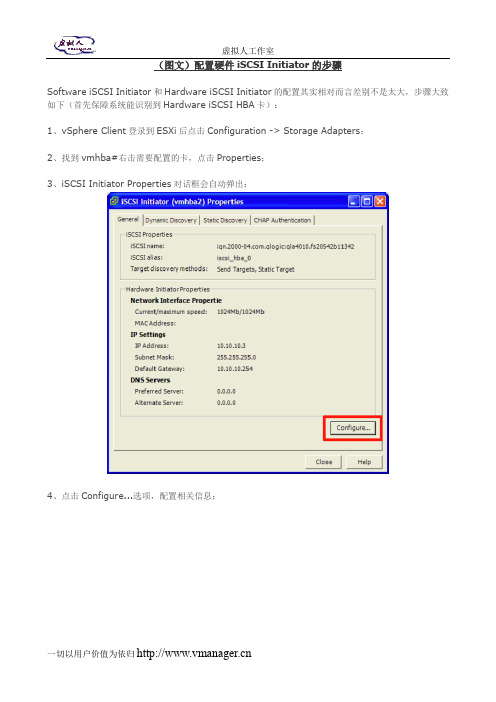

（图文）配置硬件iSCSI Initiator的步骤
Software iSCSI Initiator和Hardware iSCSI Initiator的配置其实相对而言差别不是太大，步骤大致如下（首先保障系统能识别到Hardware iSCSI HBA卡）：
1、vSphere Client登录到ESXi后点击Configuration -> Storage Adapters；
2、找到vmhba#右击需要配置的卡，点击Properties；
3、iSCSI Initiator Properties对话框会自动弹出：
4、点击Configure...选项，配置相关信息；
5、在HBA卡里填写相关的IP信息，可以调整如下信息：
∙iSCSI名称
∙iSCSI别名
∙Hardware initiator的IP信息
设定好之后点击OK之后，iSCSI Initiator Properties对话框将会再次出现；
6、点击Dynamic Discovery页标签后会弹出Dynamic Discovery对话框：
输入相关的iSCSI Target的地址和端口好之后点击OK完成，缺省端口号为3260；
7、点击Add...按钮后输入IP信息；
8、点击Close后关闭iSCSI Initiator Properties对话框；
9、然后重新扫描一下，如果无误，将会准确出现。

iSCSI Initiator配置总结一、Redhat5iSCSI基本配置：1. 执行/etc/init.d/iscsi start启动iSCSI服务。

2. 修改配置文件/etc/iscsi/iscsid.conf，设置node.startup=automatic自动登录目标器。

3. 执行iscsiadm -m discovery -t st -p [targetip] 来查找目标器4. 在阵列上将扫描到的端口添加给对应的主机并映射LUN。

5. 执行iscsiadm -m node -p [targetip] -l来注册目标器6. 执行chkconfig iscsi on将iscsi服务设置为开机自动启动7. 执行fdisk -l就可以扫描到映射给主机的LUN了注：① 与第5步相反的操作是iscsiadm –m node –p [targetip] –u，这个命令用于将目标器从系统中注销。

② 第2步和第6步的作用为开机自重启iSCSI服务，直接执行fdisk -l就可以自动扫描到映射给主机的LUN(包括命令设备)。

CHAP配置：1. 对一个目标器添加CHAP认证，依次执行如下3条命令：iscsiadm -m node -o update -p [targetip] -n node.session.auth.authmethod -v CHAPiscsiadm -m node -o update -p [targetip] -n ername -v [chap user name]iscsiadm -m node -o update -p [targetip] -n node.session.auth.password -v [Chap auth passwd]2. 在阵列侧对该目标器配置同样的用户名和密码；请参考阵列操作指导。

3. 执行/etc/init.d/iscsi restart重启iSCSI服务。

RedHat AS 5下使用iscsi initiator连接ISUM420G3的指导书关键词：Linux Redhat、iSCSI initiator、AS 5修订纪录：目录1测试环境及版本： (3)1.1硬件环境 (3)1.2NeoStor版本 (3)1.3OS版本： (3)1.4软件版本： (3)2测试内容 (3)3测试步骤 (4)3.1步骤1：确定AS5上安装了iscsi_tcp模块与iscsi-initator-utils (4)3.2步骤2：在ISUM420G3下建立LINUX服务器的映射关系 (5)3.3步骤3：将SAN资源挂载到Linux下 (5)3.3.1（1）修改Initiator name： (5)3.3.2（2）启动iscsi服务： (6)3.3.3（3）发现Target： (6)3.3.4（4）连接Target： (6)3.3.5（5）Target上新增卷的连接： (7)3.3.6（6）服务器上新增Target的连接： (8)3.3.7（7）取消Target连接： (8)3.3.8（8）设置CHAP认证信息： (8)3.3.9（9）其他配置 (9)3.4步骤4：分区，格式化等操作 (10)4测试结果 (11)1 测试环境及版本：1.1 硬件环境VMware 8.0.1 build-528992 虚拟机1.2 NeoStor版本ISUM420G31.3 OS版本：RedHat AS5企业版RHEL5.0 x86_i386[root@test ~]# uname -aLinux test 2.6.18-194.el5 #1 SMP Tue Mar 16 21:52:43 EDT 2010 i686 i686 i386GNU/Linux1.4 软件版本：iscsi-initiator-utils软件版本：[root@test ~]# rpm -qa | grep iscsiiscsi-initiator-utils-6.2.0.871-0.16.el52 测试内容RedHat AS5中iSCSI协议栈是完全基于GPL的Open-iSCSI, 对于iSCSI连接的配置也不再象以前的版本靠写几个配置文件控制，而主要用iscsi-adm 这个命令来配置。

Linux下iSCSI initiator的安装和设置环境：1、OS：RedHat AS4 (内核版本：2.6.9-22.ELsmp)2、Initiator软件：linux-iscsi-4：0.1.11具体步骤1.在客户端安装RedHat AS4.2 (内核版本：2.6.9-22.ELsmp)光盘。

安装时选择启动激活网卡的端口，并且安装模式选择“个人定制安装”，选择软件包时，在网络配置选项中选中iscsi选项。

2.安装完毕后，通过ifconfig命令，确保Linux系统的IP与IX1000业务口IP在同一网段。

3.设置iscsi服务。

使用setup命令，弹出窗口如下所示：选中“系统服务”，点击“运行工具”，进入服务选项的窗口，按空格键选中iscsi服务，单击“确定”。

如下图所示：4.使用/etc/init.d/iscsi start命令先启动iscsi服务。

5.在/etc/iscsi.conf这个配置文件下，有3项内容需要配置：DiscoveryAddress，OutgoingUsername，OutgoingPassword。

其中“DiscoveryAddress”是业务口IP地址，这个地址是在NeoStor上为Target所分配的IP 地址。

举例说明：注意：如果在NeoStor上没有设置CHAP认证，只需要设置DiscoveryAddress一项内容。

“OutgoingUsername”和“OutgoingPassword”，指的是在NeoStor上创建iSCSI 协议下的Client的过程中，或者是Client的iSCSI协议的属性里，已设置CHAP认证的用户名和密码。

这是针对在NeoStor上设置CHAP认证的情况进行的设置。

对/etc/iscsi.conf这个文件配置如下DiscoveryAddress=10.1.5.2:3260相关的CHAP认证的设置，如：OutgoingUsername=huawei-3comOutgoingPassword=123456789123注意：输入用户名和密码时注意区分大小写！6.在/etc/initiatorname.iscsi文件下设置Initiator的名字，格式如下：Initiatorname=iqn.xxx.xxx:xxx此Initiator是创建时为Client分配的Initiator。
