供配电专业案例[上午卷]·2014年考试真题与答案解析注册电气工程师————————————————————————————————————————案例题是4选1的方式，各小题前后之间没有联系，共25道小题，每题分值为2分。
上午卷50分，下午卷50分，试卷满分100分。
案例题一定要有分析(步骤和过程)、计算(要列出相应的公式)、依据(主要是规程、规范、手册)。
如果是论述题要列出论点。
1、根据下面内容，回答1-5题：某电力用户设有110／10kV变电站一座和若干10kV车间变电所，用户所处海拔高度1500m，其供电系统图和已知条件如下图。
（1)110kV线路电源侧短路容量为2000MV·A。
（2)110kV线路电源电抗值为0．4Ω／km。
（3)110／10kV变电站10kV母线短路容量为200MV·A。
（4)110／10kV变电站主变容量20MV·A，短路电抗8％，短路损耗90kW，主变压器二侧额定电压分别为110kV、10．5kV。
（5)110／10kV变电站主变压器采用有载调压。
（6)车间A设有大容量谐波源,其7次谐波电流折算到10kV侧为33A。
请回答下列问题。
负荷时，主变压器负载率为84％，功率因数0．92．请问J10／10．5kV变压器电压损失为下列哪个数值？（ ）A．2．97％B．3．03％C．5．64％D．6．32％2、计算车问A的7次谐波电流在110／10kV变电站10kV母线造成的7次谐波电压含有率为下列哪个数值？（ ）A．2．1B．2．0C．2．5％D．3．0％3、车间C电源线路为截面185mm2架空线路，在高峰期间负荷为2000kW，功率因数0．7左右(滞后)，车间C高压母线电压偏差变化范围-2％～-7％，为改善车间C用电设备供电质量和节省电耗，请说明下列的技术措施中哪一项是有效的？（ ）A．向车间C供电的电源线路改用大截面导线B．提高车间C的功率因数到0．95C．减少车间C电源线路的谐波电流D．加大110／10kV母线短路容量4、计算该110／10kV变电站的110kV供电线路长度大约为下列哪个数值？（ ）A．149kmB．33kmC．17kmD．0．13km5、B车间10kV室外配电装置裸带电部分与用工具才能打开的栅栏之问的小电气安全净距为下列哪个数值？（ ）A．875mmB．950mmC．952mmD．960mm6、根据下面内容，回答6-10题：某车间工段用电设备的额定参数及使用情况见下表：采用需要系数法计算本工段起重机用电设备组的设备功率为下列哪一项数值？（ ）A．9KwB．30kWC．37．80kWD．75kW7、采用需要系数法简化计算本工段电加热器用电设备组的等效三相负荷应为下列哪一项数值？（ ）A．20kWB．28．28kWC．34．60kWD．60kW8、假设经需要系数法计算得出起重机没备功率为33kW，电加热器等效三相负荷为40kW，考虑有功功率同时系数0．85、无功功率同时系数0．90后，本工段总用电设备组计算负荷的视在功率为下列哪一项数值？（ ）A．127．6kWB．110．78kWC．95．47kWD．93．96kW9、假设本工段计算负荷为105kV·A，供电电压220／380V，本工段计算电流为下列哪一项数值？（ ）A．142．76AB．145．06AC．159．72AD．193．92A10、接至本工段电源进线点前的电缆线路为埋地敷设的电缆，根据本工段计算电流采用“gG”型，熔体额定电流为200A的熔断器作为该电缆线路保护电器，并已知该电器在约定时间内可靠动作电流为1．6倍的熔体额定电流，按照0．6／1kV铜芯交联聚乙烯绝缘电力电缆(见下表)截面应为下列哪一项数值？(考虑电缆敷设处土壤温度，热阻系数、并列系数等总校正系数为0．8)（ ）A．3×70+1×35B．3×95+1×50C．3×150+1×70D．3×185+1×9511、根据下面内容，回答11-15题：某用户根据负荷发展需要，拟在厂区内新建一座变电站，用于厂区内10kV负荷供电，该变电所电源取自地区110kV电网(无限大电源容量)，采用2回110kV架空专用线路供电，变电站基本情况如下：（1)主变采用两台三相自冷型油浸有载调压变压器，户外布置。
2014年全国注册电气工程师（供配电）执业资格考试专业案例模拟试卷（下）专业案例题（共40题，考生从中选择25题作答，每题2分）题1-5：110kV有效接地系统中的某一变电所有110kV/35kV/10kV，31.5MV A主电压器两台，110kV进线2回、35kV出线5回、10kV出线10回，主变110kV、35kV、10kV三侧的联结组标号为YNyn0d11。
1. 假如110kV采用内桥、主变110kV隔离开关需能切合空载变压器，由于材质等原因，各变压器的空载励磁电流不相同，按隔离开关的切合能力，该变压器的空载励磁电流最大不可能超过下列哪项？（A）0.9A （B）1.2A （C）2.0A （D）2.9A答案：【 C 】《2014模拟题》Q群77192223解答过程：根据《导体和电器选择设计技术规定》（DL/T 5222-2005)第11.0.9条规定：“选用的隔离开关应具有切合电感、电容性小电流的能力，应使电压互感器、避雷器、空载母线、励磁电流不超过2A的空载变压器及电容电流不超过5A的空载线路”。
故本题选C。
2. 假设10kV电缆负荷出线12回，设两段，每段母线出线6回，每回电缆平均长度为6km,电容电流为2A/km，该变电站每台主变压器配置一台过补偿10kV消弧线圈，其计算容量应为下列哪个数值？(A) 1122kVA (B) 972kVA (C) 561kVA (D) 416kVA答案：【 C 】《2014模拟题》Q群77192223解答过程：根据《导体和电器选择设计技术规定》（DL/T 5222-2005)第18.1.4条及式（18.1.4）得：I N√√VA3. 该110kV开关站为60m×70m矩形布置，四角各安装高30m的避雷针，保护物6m高（并联电容器），计算相邻70m的两针间，保护范围一侧的最小宽度b x为（）。
(A) 20m (B) 24m (C) 25.2m (D) 33m答案：【 B 】《2014模拟题》Q群77192223解答过程：多只避雷针的联合保护范围示意图如图所示。

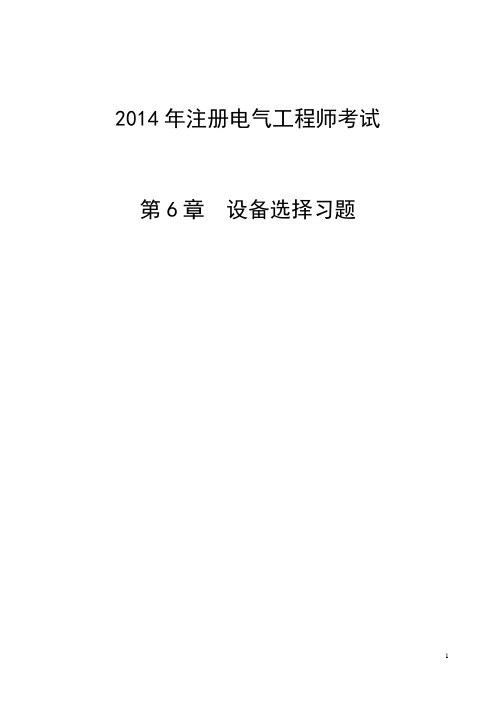

2014年注册电气工程师考试第6章设备选择习题1.单选题（共12题）注意电压等级清华王维俭所著《大型机组继电保护理论基础》2.多选题（共10题）依据《导体和电器选择设计技术规定》（DL/T5222-2005）第5.0.15.。
3.案例题略。
依据新老规程，结果不同。
需注意当年考试规范列表。
今年2014.1.1之前实施的规程。
略。
需看<导体>11.0.9编制说明的内容才能解答（0.8In）。
依据《导体和电器选择设计技术规定》（DL/T5222-2005）第11.0.7。
查 B1值见P264表8-4-1。
6X7.5=45, 6X10=60, 6X15=90发电成套案例题一、某发电厂装机为2×200MW＋2×300MW，以发电机－变压器组单元接线接入220kV配电装置，送出线路共5回，每回线路的最大输送功率均为250MW，220kV断路器选用SF6柱式断路器。
根据系统计算，220kV电压波动范围是209～242kV，主变高压侧抽头为（242－2×2.5％）kV。
发电机的额定功率因数均为0.85。
300MW发电机出口电压为20kV、200MW发电机出口电压为15.75kV。
该电厂200MW机组的高压厂用电压采用6kV，高压厂用工作变容量为31.5/16－16MVA的分裂变压器，其半穿越阻抗Z d1－2'＝14％，单侧铜耗为150kW。
该电厂300MW机组的高压厂用电压采用6kV，高压厂用工作变容量为40/25－25MVA的分裂变压器，其半穿越阻抗Z d1－2'＝16.5％，单侧铜耗为160kW。
厂变分裂系数为3.5。
该电厂年利用小时数为4000小时，上网电价为0.20元/kWh。
厂址最热月平均最高温度为40℃。
1. 220kV最佳主接线方案是（），并说明理由。
A. 双母线接线；B. 双母线单分段接线；C. 双母线双分段接线；D. 1个半断路器接线。
黑龙江省2014年度专业技术人员继续教育知识更新培训电气工程专业课程作业一1、为什么要开发利用可再生能源和各种绿色能源？答：能源是人类经济及文化活动的动力来源。
在20世纪的一次能源结构中，主要是石油、天然气和煤炭等化石能源。
经过人类数千年，特别是近百年的消费，这些化石能源己近枯竭。
随着经济的发展、人口的增加和社会生活水平的提高，未来世界能源消费量将持续增长，世界上的化石能源消费总量总有一天将达到极限。
此外，大量使用化石燃料已经为人类生存环境带来了严重的后果。
目前由于大量使用矿物能源，全世界每天产生约1亿吨温室效应气体，己经造成极为严重的大气污染。
如果不加控制，温室效应将融化两极的冰山，这可能使海平面上升几米，人类生活空间的四分之一将由此受到极大威胁。
当前人类文明的高度发达与地球生存环境的快速恶化己经形成一对十分突出的矛盾。
它向全世界能源工作者提出了严峻的命题和挑战。
针对以上情况，开发利用可再生能源和各种绿色能源以实现可持续发展的能源结构是人类必须采取的措施，使以资源有限、污染严重的石化能源为主的能源结构将逐步转变为以资源无限、清洁干净的可再生能源为主的能源结构。
2、可再生能源包括那些能源？答：可再生能源包括太阳能、风能、水能、海洋能、生物质能、地热能、燃料电池等。
3、可再生能源发电系统主要有哪几种？答：可再生能源发电系统主要有光伏发电系统、风力发电系统、燃料电池发电系统、混合能源发电系统。
4、简述太阳能光伏并网发电系统原理。
答：光伏发电系统可分为独立光伏发电系统和并网光伏发电系统。
图1-1是一个太阳能光伏并网发电系统示意图。
该系统由太阳能、光伏阵列、双向直流变换器、蓄电池或超级电容和并网逆变器构成。
光伏阵列除保证负载的正常供电外，将多余电能通过双向直流变换器储存到蓄电池或超级电容中;当光伏阵列不足以提供负载所需的电能时，双向直流变换器反向工作向负载提供电能。
图1-1 太阳能光伏并网发电系统示意图5、画出一种风力发电系统的结构。
《电磁场原理》04级考题及题解一、（15分）将你选择的答案序号填入各分题的括弧内。
1、下面哪一个矢量恒等式是正确的（ ）？( a ) 0≠⨯∇⋅∇F； ( b )0=⋅∇⨯∇F ； ( c ) 0=∇⨯∇f 。
2、静电场中电位的零值点，其电场强度（ ）。
( a ) 为零； ( b )不为零 ； ( c ) 不一定为零。
3、电位的偏微分方程（泊松方程或拉普拉斯方程）只适于（ ）介质区域。
( a ) 各向同性、线性； ( b ) 各向同性、非线性；( c ) 各向同性、线性、均匀。
4、恒定电场的基本方程为（ ）。
( a ) 00=⋅∇=⨯∇J E ,； ( b ) 0=⋅∇=⨯∇E D,ρ；( c ) tJ E ∂∂-=⋅∇=⨯∇ρ ,0。
5、恒定电场中，流入或流出闭合面的总电流等于（ ）。
( a ) 闭合面包围的总电荷量；( b ) 总电荷量随时间的变化率； ( c ) 零。
6、选出错误的描述（ ）。
( a ) 空间任意一点的能流密度由该点处的电场强度和磁场强度确定； ( b ) 理想导体内部不存在时变的电磁场；( c ) 在分界面上磁感应强度的法向分量是不连续的。
7、透入深度d 表示电磁波衰减到表面值的（ ）时所经过的距离 。
( a ) 63.2%； ( b ) e1； ( c ) 21e 。
8、称导电媒质为色散媒质是因为（ ）。
( a ) 电磁波是衰减波； ( b ) E 超前H； ( c ) 相速与频率有关。
9、当电磁波在均匀导电媒质中传播时下面哪一种现象不会发生（ ）。
( a ) 体电荷密度0≠ρ； ( b ) 集肤效应； ( c ) 去磁效应。
10、时变电磁场的波动性是指（ ）。
( a ) 时变的电场和磁场互相激励，彼此为源，由近及远向外传播。
( b ) 电场以电荷为源，由近及远向外传播 ( c ) 磁场以电流为源，由近及远向外传播。
二、（10分）求证 r nrr 2n n -=∇。
2014年黑龙江省专业技术人员继续教育知识更新培训
电气工程专业作业
一、简答题
1、为什么要开发利用可再生能源和各种绿色能源？
答：能源是人类经济及文化活动的动力来源。
在20世纪的一次能源结构中，主要是石油、天然气和煤炭等化石能源。
经过人类数千年，特别是近百年的消费，这些化石能源己近枯竭。
随着经济的发展、人口的增加和社会生活水平的提高，未来世界能源消费量将持续增长，世界上的化石能源消费总量总有一天将达到极限。
此外，大量使用化石燃料已经为人类生存环境带来了严重的后果。
目前由于大量使用矿物能源，全世界每天产生约1亿吨温室效应气体，己经造成极为严重的大气污染。
如果不加控制，温室效应将融化两极的冰山，这可能使海平面上升几米，人类生活空间的四分之一将由此受到极大威胁。
当前人类文明的高度发达与地球生存环境的快速恶化己经形成一对十分突出的矛盾。
它向全世界能源工作者提出了严峻的命题和挑战。
针对以上情况，开发利用可再生能源和各种绿色能源以实现可持续发展的能源结构是人类必须采取的措施，使以资源有限、污染严重的石化能源为主的能源结构将逐步转变为以资源无限、清洁干净的可再生能源为主的能源结构。
太阳能、风能、水能、海洋能、生物质能、地热能、燃料电池等可再生能源作为新兴的绿色能源，以其永不枯竭、无污染、不受地域资源限制等优点，正得到迅速的推广应用。
可再生能源发电技术的发展和规模的扩大，使其逐步从补充型能源向替代型能源过渡。
2、可再生能源包括那些能源？
答：包括太阳能、风能、水能、海洋能、生物质能、地热能、燃料电池等
3、可再生能源发电系统主要有哪几种？
答：光伏发电系统、风力发电系统、燃料电池发电系统、混合能源发电系统
4、简述太阳能光伏并网发电系统原理。
答：光伏发电系统可分为独立光伏发电系统和并网光伏发电系统。
太阳能光伏发电系统由太阳能、光伏阵列、双向直流变换器、蓄电池或超级电容和并网逆变器构成。
光伏阵列除保证负载的正常供电外，将多余电能通过双向直流变换器储存到蓄电池或超级电容中;当光伏阵列不足以提供负载所需的电能时，双向直流变换器反向工作向负载提供电能。
5、画出一种风力发电系统的结构。
6、给出一种燃料电池发电系统的结构。
7、混合能源发电系统的优点是什么？
答：混合能源发电系统是利用风能资源和太阳能资源天然的互补性而构成的风力/太阳能混合发电系统，可以弥补因风能、太阳能资源间歇性不稳定所带来的可靠性低的缺陷，在一定程度上提供稳定可靠电能。
8、可再生能源发电系统中的电力电子变换环节的功能是什么？
答: 发电系统中都存在“变换器”和“逆变器”等环节，称之为电力电子变换装置。
这些环节的功能是实现电能的变换，即将由光伏电池、风力发电机、燃料电池等发电元件产生的电能变换成可以并入电网或直接供给用电设备的电能
9、简述可再生能源发电中的电力电子（电能变换）技术的重要性。
答：电力电子技术作为可再生能源发电技术的关键，直接关系到可再生能源发电技术的发展。
可再生能源经过光伏电池、风力发电机、燃料电池等发电元件的能量转换而产生大小变化的直流电或频率变化的交流电，需要电力电子变换器将电能进行变换。
10、为什么要采用不可控整流技术？
答：由于不可控整流技术结构简单，可靠性高，成本低廉，同时，不可控整流模块的功率等级可以做到很大，技术瓶颈较小，因此在实际中仍得到了较为广泛的应用。
11、简述多脉波不可控整流的技术特点。
答：多脉波不可控整流技术可以显著降低交流侧的电流谐波，降低直流侧的电压脉动，已经在电源、变频器等多种场合得到了广泛应用。
12、采用三相单管整流方案的出发点是什么？
答：三相单管整流器的开关频率固定，元件数量少，成本低，控制简单，可靠性高，应用于直驱型风力发电系统中，可以对发电机输出进行功率因数校正，提高发电机的有功功率输出能力，减小电流谐波含量，降低发电机损耗，提高了系统效率，具有一定的应用前景。
13、给出三相单管整流技术的直驱系统结构图，并简述其控制原理。
答：风力机与低速永磁同步发电机直接连接，在发电机的输出端采用三相单管整流电路进行升压、稳压后逆变并网。
与传统的直驱系统相比，三相单管整流电路将升压电感放在了整流桥前端，在实现整流的同时，还具有升压、稳压功能，同时还能对发电机输出电压电流进行功率因数校正。
这种结构增加了两个电感以及一个输人低通滤波器，但是减少了一个电容器，在系统成本没有增加太多的情况下实现了对发电机输出电压电流的功率因数校正，提髙了发电机有功功率输出能力，减小了电流谐波含量，进而降低了发电机损耗，提髙了系统效率。
14、给出PWM整流系统的原理性结构。
三相PWM整流器双闭环控制系统原理图
15、升压斩波是一种什么变换技术？在什么场合下要采用斩波技术？
答：斩波技术实现的是直流到直流的变换，直接驱动型风力发电系统中，采用不可控整流方案的场合很多，此时发电机（通常采用永磁发电机）发出的三相电通过三相不可控整流桥整流后，再进行逆变然后并网发电。
但由于同步发电机在低风速时输出电压较低，无法将能量回馈至电网，因此实用的电路往往在直流侧加人一个Boost升压电路，在低速时，由升压电路先将整流器输出的直流电压提升。
采用此电路可使风力发电机组运行在非常宽的调速范围。
Boost电路是风力发电系统中主要用到的斩波技术，其具有输人电流连续、拓扑结构简单、效率高等特点。
