必须掌握的自动灭火系统的四大系统及四大报警阀组解析

几种报警阀还搞不懂？别闹了！这几张图给你整明白了特别是跨行业学习消防的考友，几种系统的报警阀经常分不清楚，别着急，今天让我用几张图给你整明白儿的！这4张图如果不懂，自喷至少损失8分！（详解报警阀！）今天依旧给大家继续讲解，自动喷水灭火系统，这一章是我们在生活中最容易接触到的一种自动灭火系统，也是保护大多数普通场所的系统，因此无论教材还是真题考察都对这里格外重视。

而今天我们要为大家讲解的，就是在这几种系统中最重要的部件：报警阀。

我们都知道，自动喷水灭火系统分为闭式系统（湿式、干式、预作用、重复启闭预作用、防护冷却系统）和干式系统（雨淋、水幕系统）。

而这些系统所用阀组共可以分为四种：湿式报警阀、干式报警阀、预作用报警阀、雨淋报警阀。

接下来我们就分别对各种阀组的功能以及阀组上连接的管路做详细讲解。

一、湿式报警阀湿式报警阀组是我们学习报警阀的第一站，也是相对结构最简单的阀组。

湿式系统、自动喷水防护冷却系统中均采用此阀组，其实际外观以及内部结构如下：湿式报警阀3D图湿式报警阀剖面图1、湿式报警阀结构中名称如图所示，相对来说比较简单。

其中延迟器和补偿器都是防止管网内水流波动导致阀组误开启的措施。

试验放水阀可以在阀组上开启后，达到只开启阀组而不用运转整个系统来测试阀组的功能的作用。

阀瓣伺应状态下封闭住报警管路，当阀瓣开启后，水流流入报警管路，充满延迟器，触动压力开关、水力警铃报警。

2、湿式报警阀组的复位：在扑救完火灾之后或者实验完之后，停止水泵，更换上新的喷头，然后开启末端试水装置，开启水泵，当末端试水装置处有稳定水流流出时，即可关闭末端试水装置阀门，然后停止消防水泵，阀组即可复位。

二、干式报警阀干式报警阀3D图干式报警阀剖面（一）干式报警阀剖面（二）1、干式报警阀结构1）干式报警阀最主要区别于湿式报警阀，就是其系统侧充满的是有压气体。

因此其阀体上有供气管路来为系统侧加压供气。

2）而为防止系统侧从缝隙中泄露，在阀瓣以上使用一定高度的水进行液封，这部分液封的水是在阀瓣关闭之后，通过阀体上的注水漏斗（参考第一张实拍图上的漏斗），加注进入阀体，当加注水从注水排水阀流出时，即认为液封水位达到要求。

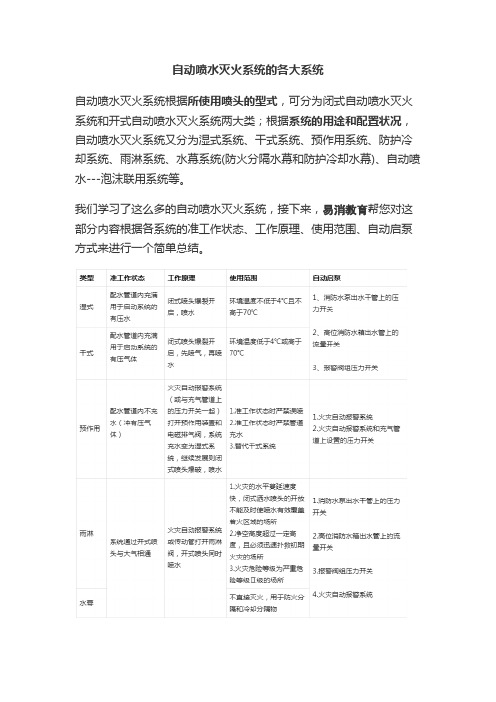

自动喷水灭火系统的各大系统自动喷水灭火系统根据所使用喷头的型式，可分为闭式自动喷水灭火系统和开式自动喷水灭火系统两大类；根据系统的用途和配置状况，自动喷水灭火系统又分为湿式系统、干式系统、预作用系统、防护冷却系统、雨淋系统、水幕系统(防火分隔水幕和防护冷却水幕)、自动喷水---泡沫联用系统等。

我们学习了这么多的自动喷水灭火系统，接下来，易消教育帮您对这部分内容根据各系统的准工作状态、工作原理、使用范围、自动启泵方式来进行一个简单总结。

就这一张表，我们真题就考了不少，同学们赶快来练习吧！1、【实务真题】某寒冷地区环境温度低于4℃，有一个地上3层、建筑面积为40000m²的汽车库，未设置采暖设施，该汽车库设置自动喷水灭火系统时，可采用（）等系统。

A.干式B.预作用C.自动喷水-泡沫联用D.湿式E.雨淋答案：AB解析：考核的是自动喷水灭火系统的设置条件。

干式系统适用于环境温度低于 4℃，或高于 70℃的场所。

预作用系统可消除干式系统在喷头开放后延迟喷水的弊病，因此预作用系统可在低温和高温环境中替代干式系统。

系统处于准工作状态时，严禁管道漏水，严禁系统误喷的忌水场所，应采用预作用系统。

对于选项 C，在低温下泡沫灭火剂会结冰，要使用抗冻剂。

选项 D，湿式系统适合在温度不低于 4℃且不高于 70℃的环境中使用。

2、【实务真题】某办公建筑设有火灾自动报警系统、自动喷水灭火系统和防排烟系统。

建筑内下列消防系统中，启动联动控制不应受消防联动控制器处于自动或手动状态影响的有（）。

A.预作用式自动喷水灭火系统B.湿式自动喷水灭火系统C.干式自动喷水灭火系统D.湿式室内消火栓系统E.防排烟系统答案：BCD解析：考核的是自动喷水灭火系统的控制方式。

湿式系统和干式系统的联动控制设计，湿式报警阀压力开关的动作信号作为系统启动的联动触发信号，直接控制启动喷淋消防泵，系统的联动控制不受消防联动控制器处于自动或手动状态影响。

消防人不得不知的四大水系统原理图及其特点（附给水时间表）自动喷水灭火系统是由洒水喷头、报警阀组、水流报警装置（水流指示器或压力开关）等组件，以及管道、供水设施组成的，并能在发生火灾时喷水的自动灭火系统。

自动喷水灭火系统在保护人身和财产安全方面具有安全可靠、经济实用、灭火成功率高等优点，广泛应用于工业建筑和民用建筑。

▲自动喷水灭火系统原理图▲自动喷水灭火系统根据喷头的不同可以分为两类：使用闭式喷头（注意喷头中间的红色玻璃管）就是闭式系统；使用开式喷头的为开式系统。

其中闭式系统包括湿式系统、干式系统和预作用系统；开式系统包括雨淋系统、水幕系统。

▲两种喷头▲各不同系统的区别主要体现在管道填充物及各组件上。

其中比较常见的自动喷水灭火系统有湿式系统、干式系统和预作用系统和雨淋系统。

1、湿式系统湿式系统在准工作状态时管道内充满用于启动系统的有压水的闭式系统，湿式系统由闭式喷头、湿式报警阀组、水流指示器或压力开关，供水设施及供水配水管道等组成。

适用范围及一般要求1.自动喷水湿式系统适用于环境温度≥4℃且不高于70℃场所。

2.应根据环境温度选择合适的喷头，喷头公称动作温度宜高于环境最高温度30℃。

3.湿式灭火系统配水管道的工作压力不应大于1.2MPa。

4.湿式系统一个报警阀组控制喷头数不宜超过800只。

5.报警阀与水流指示器前应安装信号阀，此阀门必须保持常开，阀门关闭时应有信号反馈至消防控制室。

▲左边为湿式系统，右边为供水设施▲2、干式系统干式系统在准工作状态时管道内充满用于启动系统的有压气体的闭式系统，干式系统由闭式喷头、干式报警阀组、充气设备、水流指示器或压力开关，供水设施及供水配水管道等组成。

适用范围及一般要求1.干式系统适用于环境温度＜4℃或＞70℃场所。

2.干式系统一个报警阀组控制的喷头书不宜超过500只。

3.干式系统配水管道充水时间不宜大于1min。

4.干式系统的作用面积比同危险等级的湿式系统应增大1.3倍。

自动灭火系统基本知识全考点总结预作用系统主要由闭式喷头、预作用报警阀组或雨淋阀组、充气设备、管道、供水设施和火灾探测报警控制装置等组成。

预作用系统指准工作状态时配水管道内不充水，发生火灾时由火灾自动报警系统、充气管道上的压力开关联锁控制报警阀组和启动消防水泵向配水管道供水的系统。

预作用系统的适用范围为：1）准工作状态时严禁误喷的场所2）准工作状态时严禁管道充水的场所3）用于替代干式系统的场所重复启闭预作用系统在扑灭火灾后能自动关闭报警阀、停止喷水，发生复燃时又能再次开启报警阀恢复喷水。

重复启闭预作用系统与常规预作用系统相比，在于其采用了一种既可输出火警信号，又可在环境恢复常温时输出灭火信号的感温探测器。

二氧化碳灭火系统不适用于扑救：硝化纤维、火药等含氧化剂的化学制品火灾。

二氧化碳灭火系统有高压系统（指灭火剂在常温下储存的系统）和低压系统（指将灭火剂在-20~-18。

C低温下储存的系统）两种应用形式。

二氧化碳灭火系统适用于扑救以下火灾类型：D固体表面火灾及棉毛、织物、纸张等部分固体深位火灾2）液体火灾或石蜡、沥青等可熔化的固体火灾3）电气火灾4）灭火前可切断气源的气体火灾采用局部应用二氧化碳灭火系统保护可燃液体时，液面至容器缘口的距离不得小于150mm。

采用全淹没二氧化碳灭火系统扑救气体、液体、电气火灾和固体表面火灾时，在喷放二氧化碳前不能自动关闭的开口，其面积不应大于防护区总内表面积的3%,且开口不应设在底面。

采用全淹没二氧化碳灭火系统扑救火灾时，启动释放气体灭火剂之前或同时，必须切断可燃、助燃气体的气源。

单、多层民用建筑或场所，除不适用水保护或灭火的场所外，下列单.多层民用建筑或场所应设置自动灭火系统，并宜采用自动喷水灭火系统：1）特等、甲等剧场，超过1500个座位的其他等级的剧场，超过2000个座位的会堂或礼堂，超过3000个座位的体育馆，超过5000人的体育场的室内人员休息室与器材间等。

2）任一层建筑面积大于1500m’或总建筑面积大于3000m'的展览、商店、餐饮和旅馆建筑以及医院中同样建筑规模的病房楼、门诊楼和手术部。

自动喷水灭火系统中四类报警阀工作原理总结yang 【干式报警阀】⏹系统管道内无水，充有压缩空气；报警阀前（供水侧）有水；现场采用闭式喷头；火灾时，闭式喷头玻璃珠爆裂，系统管道内空气排出，致使报警阀后管道压力减小，报警阀前水压顶开阀门，水进入系统管道，喷水灭火。

【湿式报警阀】⏹系统管道内有水；报警阀前（供水侧）有水；现场采用闭式喷头；火灾时，闭式喷头玻璃珠爆裂，系统管道内水排出，致使报警阀后管道压力减小，报警阀前水压顶开阀门，水进入系统管道，喷水灭火。

【雨淋报警阀】1.适用于火灾危险性较大的场所；2.有四种启动控制：−干式控制：系统管道内无水；膈膜室为压缩空气；报警阀前（供水侧）有水；现场多采用开式喷头，在温度易升高处采用闭式喷头；火灾时，闭式喷头玻璃珠爆裂，连接膈膜室的管道内空气排出，致使膈膜室压力减小，报警阀前水压顶开阀门，水进入系统管道，喷水灭火。

−湿式控制：系统管道内无水；膈膜室为水；报警阀前（供水侧）有水；现场多采用开式喷头，在温度易升高处采用闭式喷头；火灾时，闭式喷头玻璃珠爆裂，连接膈膜室的管道内水排出，致使膈膜室压力减小，报警阀前水压顶开阀门，水进入系统管道，喷水灭火。

−电气控制：系统管道内无水；膈膜室为水；现场采用开式喷头；现场关键位置设置多个火灾探测器，并连接到一个火灾控制器上，由其控制与雨淋阀隔膜室出水口相连接的电磁阀；火灾时，探测器探测到火灾后，就会由控制器向电磁阀发出电信号，使电磁阀动作，排除膈膜室里的水，致使膈膜室压力减小，报警阀前水压顶开阀门，水进入系统管道，喷水灭火。

−手动控制：系统管道内无水；膈膜室为水；现场采用开式喷头；当值班人员发现火灾时，可通过打开紧急手动释放器进行放水，从而使隔膜室内的水压降低，报警阀前水压顶开阀门，水进入系统管道，喷水灭火。

【预作用报警阀】⏹是雨淋与湿式报警阀的结合；阀前为雨淋阀（供水侧），阀后为湿式阀，现场采用闭式喷头；正常状态下，雨淋阀内充满压力水，一旦发生火灾，安装在保护区感温感烟火灾探测器发出火灾报等信号。

消防维保自动喷水灭火系统自动喷水灭火系统是世界上公认的最为有效的自救灭火设施，应用最广泛、用量最大，且具有安全可靠、经济实用、灭火成功率高等优点，灭控火成功率高达96.2%。

自动喷水灭火系统由洒水喷头、报警阀组、水流报警装置（水流指示器或压力开关）等组件，以及管道、供水设施组成，并能在发生火灾时喷水的自动灭火系统。

一、自动喷水灭火系统分类自动喷水灭火系统根据系统中所使用的喷头形式，分为闭式自动喷水灭火系统和开式自动喷水灭火系统两大类。

闭式自动喷水灭火系统采用闭式喷头，开式自动喷水灭火系统采用的是开式喷头。

见表3-7。

、自动喷水灭火系统的适用范围的场所。

干式自动喷水灭火系统适用于环境温度低于4C或高70。

C的场所。

主要用于环境温度低于4℃的冷冻库、寒冷地区非采暖房问等火灾危险性不高的场所。

环境大于70。

C的场所主要是因生产工艺原因而需要或产生大量的热的生产车间。

预作用自动喷水灭火系统适用于怕水渍损失的场所，以及环境温度低于4℃或大于70℃的场所。

在怕水渍损失的场所，可以代替湿式自动喷水灭火系统。

目前多用于保护档案室、计算机、贵重纸张和票证等场所。

雨淋系统适用于火灾水平迅速蔓延的场所。

如舞台、火工品厂以及高度超过闭式喷头保护能力的空间，严重危险II级，包括易燃液体喷雾操作区域、固体易燃物品、可燃的气溶胶制品、溶剂、油漆、沥青制品厂的备料及生产车间、摄影棚、舞台葡萄架下部及易燃材料制作的景观展厅等。

三、湿式自动喷水灭火系统（一）湿式自动喷水灭火系统的组成湿式自动喷水灭火系统是指准工作状态时，管道内充满压力水的自动喷水灭火系统。

湿式自动喷水灭火系统适合在环境温度不低于4℃并不高于70。

C的环境中使用，主要由闭式喷头、湿式报警阀组、水流指示器、压力开关、控制阀和末端试水装置及自动给水设备等部件组成，如3-29所示。

它具有自动探测、报警和喷水的功能，也可与火灾自动探测报警装置联合使用，使其功能更加完善可靠。

自动喷水灭火系统的组成
自动喷水灭火系统是一种常见的消防设备，它可以在火灾发生时自动启动，喷洒水雾或水流进行灭火。

这种系统由多个组成部分组成，下面我们来详细了解一下。

1. 水源系统
自动喷水灭火系统的水源可以是自来水、消防水池或消防水泵。

水源系统的作用是提供足够的水量和水压，以确保喷水灭火系统在火灾发生时能够正常工作。

2. 管道系统
管道系统是自动喷水灭火系统的核心部分，它由水管、喷头、阀门等组成。

水管负责输送水流，喷头则是将水流喷洒到火灾现场。

阀门则用于控制水流的开关。

3. 控制系统
控制系统是自动喷水灭火系统的大脑，它由控制器、传感器、报警器等组成。

控制器负责监测火灾情况，并根据预设的程序控制喷水灭火系统的启动和停止。

传感器则用于检测火灾的烟雾、温度等参数，报警器则用于发出警报。

4. 电源系统
电源系统是自动喷水灭火系统的能量来源，它由电池、电源线等组成。

在火灾发生时，电源系统可以为控制系统提供足够的电力，确保喷水灭火系统正常工作。

5. 辅助设备
辅助设备包括水泵、水箱、压力容器等。

水泵用于提高水压，水箱则用于储存水源，压力容器则用于储存压缩空气，以提高喷头的喷射力度。

以上就是自动喷水灭火系统的组成部分。

在实际应用中，不同的场所和需求会有不同的配置，但总体来说，这些组成部分都是必不可少的。

自动喷水灭火系统的优点是可以自动启动，无需人工干预，能够快速有效地灭火，减少火灾造成的损失。

因此，在建筑物、工厂、仓库等场所广泛应用。

必须掌握自动喷水灭火系统的四大系统及四大报警阀组解析2017-08-301.湿式自动喷水灭火系统系统工作原理保护区域内发生火灾时，温度升高使闭式喷头玻璃球炸裂而使喷头开启喷水。

这时湿式报警阀系统侧压力降低，供水侧压力大于系统侧压力（产生压差），使阀瓣打开（湿式报警阀开启），其中一路压力水流向洒水喷头，对保护区洒水灭火，同时水流指示器报告起火区域；另一路压力水通过延迟器流向水力警铃，发出持续铃声报警，报警阀组或稳压泵的压力开关输出启动供水泵信号，完成系统启动。

系统启动后，由供水泵向开放的喷头供水，开放喷头按不低于设计规定的喷水强度均匀喷水，实施灭火。

系统工作流程图：湿式报警阀组结构图：注：1、模拟实验阀：在阀瓣上方，模拟实验阀打开，湿式报警阀组打开，平时常闭。

2、铃响截止阀：当灭火或实验过程中，关闭水力警铃用，平时常开。

3、补偿器：当系统侧管网有轻微泄露时，补偿器为上腔补水，维持上下腔压力平衡。

湿式报警阀组的不同状态：伺应状态工作状态2、干式自动喷水灭火系统系统工作原理配水管网与供水管间设置干式控制信号阀将它们隔开，在配水管网中平时充满着有压气体用于系统的启动。

发生火灾时，喷头首先喷出气体，致使管网中压力降低，供水管道中的压力水打开干式报警阀组而进入配水管网，接着从喷头喷出灭火。

不过该系统需要多增设一套充气设备，一次性投资高、平时管理较复杂、灭火速度较慢。

系统工作流程图：干式报警阀组结构图：注：1、系统侧压力表测试的为系统气压。

2、干式报警阀组有体外防复位机构，湿式报警阀组没有。

3、气路止回阀：防止系统灭火时，水流进入供气管路。

4、安全阀：供气管路压力过高时泄压。

5、主排水阀：灭火后，排掉系统侧多余的水，使系统恢复至伺应状态。

6、无延迟器。

干式报警阀组的不同状态：伺应状态工作状态3.雨淋自动喷水灭火系统系统工作原理当保护区发生火灾时，温感烟感探测到火灾信号，通过报警控制器打开雨淋阀的电磁阀，使压力腔泄压，水流进入工作腔流向整个管网喷水灭火（也可手动打开快开阀），同时一部分压力水流向报警管路，水力警铃报警，压力开关动作启动水泵灭火。

【设备篇】自动喷水灭火系统详解今天小编给大家带来了自动喷水灭火系统的讲解，还有视频讲解手把手教大家有设备有真相。

实操加理论这样不信你还不懂自动喷水灭火系统由洒水喷头、报警阀组、水流报警装置(水流指示器或压力开关)、管道系统、供水设施等组成的，并能在发生火灾时喷水的自动灭火系统。

分类通常根据系统中所使用的喷头形式的不同，分为闭式自动喷水灭火系统和开式自动喷水灭火系统两大类；根据系统的用途和配置又可分为几类，如图：湿式自动喷水系统的组成及工作原理（1）组成注：在准工作状态下配水管内充满用于系统的有压气体（2）工作原理及特点当装有喷头的房间保护区内一旦发生火警,室内空气温度上升至足以使喷头上的锁封易熔合金熔化、或玻璃球喷头上的密封玻璃泡爆碎,喷头即自行喷水进行灭火，同时发出警报信号。

该系统适用于环境温度不低于4℃和不高于70℃并不宜采用湿式喷头灭火系统的地方。

具有控制火势或灭火迅速的特点。

主要缺点是不适应于寒冷地区。

湿式系统在准工作状态时，由消防水箱或稳压泵、气压给水设备等稳压设施维持管道内充水的压力。

干式自动喷水系统的组成及工作原理（1）组成注：在准工作状态时配水管道内充满用于启动系统的有压气体（2）工作原理及特点当火灾发生时，喷水头开启，先排出管路内的空气，供水才能进入管网，由喷头喷水灭火。

该系统适用于环境温度低于4℃和高于70℃并不宜采用湿式喷头灭火系统的地方。

主要缺点是作用时间比湿式系统迟缓一些，灭火效率一般低于湿式灭火系统，另外还要设置压缩机及附属设备，投资较大。

干式系统在准工作状态时，由消防水箱或稳压泵、气压给水设备等稳压设施维持干式报警阀入口前管道内充水的压力，报警阀出口后的管道内充满有压气体（通常采用压缩空气），报警阀处于关闭状态。

预作用自动喷水系统的组成及工作原理（1）组成图3-3-4预作用系统示意图1－消防水池2－水泵 3－止回阀 4－闸阀 5－水泵接合器 6－消防水箱7－预作用报警阀组8－配水干管9－水流指示器10－配水管 11－闭式喷头 12－配水支管 13－末端试水装置 14－排气阀 15－电动阀16－报警控制器17－泄水阀18－压力开关19－电磁阀 20－感温探测器21－感烟探测器 22－信号阀 23－驱动电机注：在准工作状态时配水管道内不充水，由火灾报警系统自动开启雨淋阀后，转换为湿式系统（2）工作原理及特点火灾发生初期。
