单片机原理及应用——期末复习

单片机原理及应用期末复习题一、填空题1．相对寻址是以PC的当前值为基准，加上指令中给出的相对偏移量形成目标地址的方式。

2．A T89S51单片机的1个机器周期含有12 个晶振周期或 6 状态周期。

3．A T89S51单片机进行扩展时，用P0 口作为地址/数据总线，用P2口作为地址总线高8位。

4．假定累加器A的内容30H，执行指令：1000H：MOVC A，@A+PC后，把程序存储器1031H单元的内容送累加器A中5.指令格式是由操作码和操作数部分组成。

6. AT89S51单片机的串行口控制寄存器中有2个中断标志位，它们是 TI和RI7. JNC rel指令执行时，当CY位为 0时程序发生跳转。

8.单片机位寻址区的单元地址是从20H单元到2FH单元，若某位地址是10H，它所在单元的地址应该是22H 。

9．外部中断0的中断入口地址为0003H，定时/记数器T1的中断入口地址为001BH。

10．串行口工作方式2为9位异步通信，若SMOD=0，f OSC = 6 MH Z，则其相应波特率为6×106/64 b/s11．堆栈应遵循先进后出规律，堆栈指针的符号为SP12、程序计数器PC存放的是下一条要执行指令的地址；13、指令MOVX A, @DPTR的寻址方式是寄存器间接寻址：14、MCS-51访问ROM、片内RAM、片外RAM的指令助记符分别为MOVC 、MOV和 MOVX 。

15、机器字长为8位，则[—10]原 = 8AH ，[－10]反= F5H ，[－10]补=F6H 。

16、已经累加器A = 97H，则执行指令ADD A, #7DH后，A = 14H ，C =1 ，OV = 0 ，AC = 1 。

二、单项选择题1．AT89S51单片机的( d )口的引脚，还具有外中断、串行通信等第二功能。

a）P0 b）P1 c）P2 d）P32．单片机应用程序一般存放在（ b ）a)RAM b）ROM c）寄存器 d）CPU3．已知某数的BCD码为0111010101000010 则其表示的十进制数值为（b）a） 7542H b） 7542 c） 75.42H d） 75.424．下列指令中不影响标志位CY的指令有（ d ）。

单片机模拟试卷001一、选择题（每题1分，共10分）1．8031单片机的（ D )口的引脚，还具有外中断、串行通信等第二功能。

a）P0 b）P1 c)P2 d）P32．单片机应用程序一般存放在（B）a) RAM b）ROM c）寄存器 d）CPU3．已知某数的BCD码为0111 0101 0100 0010 则其表示的十进制数值为( B)a) 7542H b）7542c) 75.42H d) 75。

424．下列指令中不影响标志位CY的指令有（D ）。

a）ADD A，20H b）CLR c）RRC A d)INC A5．CPU主要的组成部部分为（A )a)运算器、控制器 b)加法器、寄存器c）运算器、寄存器 d）运算器、指令译码器6．INTEL 8051 CPU是( C )位的单片机a）16 b）4 c）8 d）准167．8031复位后，PC与SP的值为( B ）a ）0000H，00H b）0000H，07H c) 0003H，07H d）0800H，00H8．当需要从MCS—51单片机程序存储器取数据时，采用的指令为（B)。

a)MOV A， @R1 b）MOVC A, ＠A + DPTRc)MOVX A, @ R0 d)MOVX A，＠ DPTR9．8031单片机中既可位寻址又可字节寻址的单元是（A )a）20H b）30H c）00H d）70H10．下列哪条指令是正确的（D）a) PUSH R2 b) ADD R0,Ac）MOVX A @DPTR d）MOV ＠R0，A二、填空题(每空1分，共30分）1．一个完整的微机系统由硬件和软件两大部分组成。

2．8051 的引脚RST是____（IN脚还是OUT脚）,当其端出现高电平时,8051进入复位状态。

8051一直维持这个值，直到RST脚收到____电平，8051才脱离复位状态,进入程序运行状态，从ROM H单元开始取指令并翻译和执行。

3．半导体存储器分成两大类和，其中具有易失性，常用于存储。

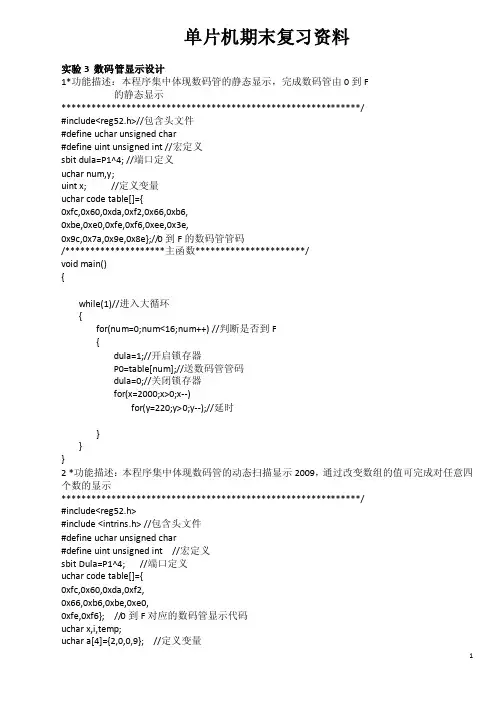

单片机期末复习资料实验3 数码管显示设计1*功能描述：本程序集中体现数码管的静态显示，完成数码管由0到F的静态显示************************************************************/#include<reg52.h>//包含头文件#define uchar unsigned char#define uint unsigned int //宏定义sbit dula=P1^4; //端口定义uchar num,y;uint x; //定义变量uchar code table[]={0xfc,0x60,0xda,0xf2,0x66,0xb6,0xbe,0xe0,0xfe,0xf6,0xee,0x3e,0x9c,0x7a,0x9e,0x8e};//0到F的数码管管码/********************主函数**********************/void main(){while(1)//进入大循环{for(num=0;num<16;num++) //判断是否到F{dula=1;//开启锁存器P0=table[num];//送数码管管码dula=0;//关闭锁存器for(x=2000;x>0;x--)for(y=220;y>0;y--);//延时}}}2 *功能描述：本程序集中体现数码管的动态扫描显示2009，通过改变数组的值可完成对任意四个数的显示************************************************************/#include<reg52.h>#include <intrins.h> //包含头文件#define uchar unsigned char#define uint unsigned int //宏定义sbit Dula=P1^4; //端口定义uchar code table[]={0xfc,0x60,0xda,0xf2,0x66,0xb6,0xbe,0xe0,0xfe,0xf6}; //0到F对应的数码管显示代码uchar x,i,temp;uchar a[4]={2,0,0,9}; //定义变量void main() //主函数{temp=0x01;for(i=4;i>0;i--) //将数值送入数码管{Dula=1; //开启锁存器P0=table[a[i-1]];Dula=0; //关锁存器P0=0xff;P1=temp;temp=_crol_(temp,1); //循环左移一位函数for(x=110;x>0;x--); //延时}课后重点习题第二章15．AT89C51单片机的片内都集成了哪些功能部件？各个功能部件的最主要的功能是什么？（1）1个微处理器（CPU）；（2）128个数据存储器（RAM）单元；（3）4KB Flash程序存储器；（4）4个8位可编程并行I/O口（P0口、P1口、P2口、P3口）；（5）1个全双工串行口；（6）2个16位定时器/计数器；（7）一个中断系统，5个中断源，2个优先级；（8）21个特殊功能寄存器（SFR）。

2023年《单片机原理及应用》期末试题及答案课程名称：单片机原理及应用考试方式：闭卷考试时间： 120分钟一、单项选择题（每小题1分，共15分）1．在片内RAM中，若某位的位地址为40H，则该位所在字节的字节地址为( B )。

A、27HB、28HC、29HD、2AH2．要用传送指令访问MCS-51片外RAM，它的指令操作码助记符应是（ B ）。

A、MOVB、MOVXC、MOVCD、以上都是3．CPU寻址外设端口地址的方法有两种，一种是统一编址，还有一种是（ C ）A、混合编址B、动态编址C、独立编址D、变址编址4．AT89S51的中断源全部编为同级时，优先级别最高的是( D )。

A、T1B、外部中断1C、串行口中断D、外部中断05．MCS—51单片机的复位信号是( A )有效。

A、高电平B、低电平C、脉冲D、下降沿6．设MCS-51单片机晶振频率为12MHz，定时器作计数器使用时，其最高的输入计数频率应为( C )A、2MHzB、1MHzC、500KHzD、250KHz7．已知1只共阴极LED显示器，其中a笔段为字形代码的最低位，若需显示数字1，它的字形代码应为( A )。

A、06HB、F9HC、30HD、CFH8．若某存储器芯片地址线为12根,那么它的存储容量为( C )。

A. 1KBB. 2KBC.4KBD.8KB9．51单片机中, 能做数据线用的I/O接口是( A )。

A、P0B、P1C、P2D、P310．定时器/计数器工作方式1是( D )。

A、8位计数器结构B、2个8位计数器结构C、13位计数结构D、16位计数结构12．若定时/计数器能自动重装载初值，则它工作在( C )A、方式0B、方式1C、方式2D、方式313．关于中断，下列说法正确的是( B )。

A、同级别的中断请求按时间的先后顺序响应B、同级别的中断请求按查询中断标志的先后顺序响应C、同级别的中断能嵌套D、同一时间同级别的多中断请求将形成阻塞，系统无法响应14．AT89S51的片内RAM空间为( A )。

单片机原理及应用期末考试复习资料1：MCS-51汇编语言指令格式中，唯一不可缺少的部分是。

2.操作码2：在下列MCS-5l单片机各条指令中，错误的是（）。

1.MOV A，＠R73：MCS-51寻址方式中，操作数Ri加前缀“@”号的寻址方式是（）。

1.寄存器间接寻址4：若PSW的RS1/RS0=10则单片机工作寄存器工作在（）。

3.2区5：单片机8031的ALE引脚是（）。

3.输出矩形脉冲，频率为fosc的1/66：单片机中的程序计数器PC用来（）。

3.存放下一条指令地址7：单片机程序存储器的寻址范围是由程序计数器PC的位数决定的，MCS-51的PC为16位，因此其寻址范围是( )。

2.64KB8：使8031的定时器T0停止计数的指令是（）。

4.CLR TR09：在下列MCS-5l单片机各条指令中，错误的是（）。

1.MOVC @A+DPTR，A10：单片机上电复位后，堆栈区的最大允许范围是个单元。

2.12011：下列定时/计数硬件资源中，不是供用户使用的是（）。

3.定时器/计数器控制逻辑12：80C51单片机的数据长度是（）。

2.8位13：8051单片机中，输入/输出引脚中用于专门的第二功能的引脚是（）。

4.P314：累加器A中为无符号二进制数，（）实现将A中内容乘以2。

3.CLR C RLC A15：LU表示（）。

4.算术逻辑部件16：单片机复位后，（）。

2.PC=0000H，SP=07H17：8051单片机中，输入/输出引脚中用于专门的第二功能的引脚是。

4.P318：MCS-51单片机的数据指针DPTR是一个16位的专用地址指针寄存器，主要用来（）。

4.存放16位地址，作间址寄存器使用19：MCS-51系列单片机的中断系统具有（）。

1.5个中断源20：在下列MCS-5l单片机各条指令中，错误的是（）。

1.MOVC @A+DPTR，A21：单片机上电复位后，PC的内容和SP的内容为（）。

2.0000H，07H22：INTEL8031的P0口，当使用外部存贮存器时它是一个（）。

《单片机原理与应用》期末复习题一一、填空题：1．单片微型计算机是一种把（1）中央处理器（CPU）（2）半导体存储器（ROM、RAM）（3）输入/输出接口（I/O接口）（4）定时器/计数器（5）中断系统（6）串行口等部分集成在同一块硅芯片上的有完整功能的微型计算机。

2.十进制数+100的补码=64H，十进制数-100的补码= 9C H 。

3．在8051单片机内部，其RAM高端128个字节的地址空间称为特殊功能寄存器或SFR 区，8051单片机其内部有 21 个特殊功能寄存器，其中11 个可以位寻址。

4．通常单片机上电复位时PC = 0000H，P0～P3 = FFH。

SP = 07H，PSW = 00H ，通用寄存器则采用第0组，这一组寄存器的地址范围是从00H 到07H。

5．若PSW为18H，则选取的是第3组工作寄存器。

6．在微机系统中，CPU是按照程序计数器PC 来确定程序的执行顺序的。

7．ORL A , #0F0H是将A的高四位置1,而低四位不变。

8．堆栈遵循先进后出（或后进先出）的数据存储原则，针对堆栈的两种操作为PUSH 和 POP 。

9．MCS-51片内20H~2FH范围内的数据存储器，既可以字节寻址又可以：位寻址。

10. 8位二进制数，采用补码形式表示带符号数，它能表示的带符号数真值的范围是分别为-128～127。

11．I/O端口作为通用输入输出口时，在该端口引脚输入数据时，应先向端口锁存器进行写“1”操作。

12．MCS51单片机PC的长度为16位；SP的长度为8位，数据指针DPTR的长度为16位。

13．8051片内有256B的RAM ，可分为四个区，00H～1FH为工作寄存器区；20H～2FH为位寻址区；30H～7FH为堆栈、数据缓冲区；80H～FFH为特殊功能寄存器区。

14．半导体存储器中有一类在掉电后不会丢失数据，称为只读存储器，另一类掉电后丢失数据，且通电后也不能自动恢复，称为随机存取存储器。

单片机原理及应用知识点汇总(复习)单片机原理及应用知识点汇总(复习)单片机（Microcontroller）是一种集成电路芯片，它集中了微处理器、存储器和多种输入输出设备，可以完成各种控制任务。

如今，单片机已经广泛应用于各行各业，包括电子产品、家用电器、汽车、医疗设备等领域。

本文将对单片机原理及应用的关键知识点进行汇总和复习，帮助读者回顾并巩固相关知识。

1. 单片机的定义和分类：单片机是一类特殊的微型计算机，它内部集成了处理器、存储器、输入输出端口以及定时器等功能模块。

根据处理器的指令集结构，单片机可分为CISC结构和RISC结构。

CISC结构的单片机指令集复杂，执行效率较低；而RISC结构的单片机指令集精简、执行效率高。

2. 单片机的工作原理：单片机通过外部输入设备（如传感器、按键）、处理器和外部输出设备（如显示屏、继电器）之间的协作实现相关功能。

其工作过程主要包括指令译码、执行、存储器操作等环节。

3. 单片机的组成模块：单片机一般包括中央处理器、存储器、输入输出设备以及定时器等组成模块。

其中，中央处理器是单片机的核心，负责执行指令和控制数据流；存储器用于存储程序和数据；输入输出设备用于与外界进行信息交互；定时器用于实现定时和计数功能。

4. 单片机的编程语言：单片机可以使用汇编语言或高级语言进行编程。

汇编语言直接操作硬件，具有高效性；而高级语言如C语言则更易学易用。

当然，在不同应用场景下，选择适合的编程语言非常重要。

5. 单片机的应用及案例：单片机已经广泛应用于各个领域。

以家用电器为例，许多智能家居产品（如智能灯光控制器、智能插座）中都使用了单片机来实现控制和联网功能。

此外，汽车电子系统、医疗设备、安防系统等领域也都离不开单片机的应用。

6. 单片机的发展趋势：随着技术的不断进步，单片机的性能不断提升，功耗不断降低，体积也越来越小。

同时，单片机的集成度也在不断提高，功能模块的数量和种类也在增多。

单片机原理及应用》期末复习资料一、概述单片机作为一种集成电路芯片，在嵌入式系统中扮演着重要角色。

它具备微处理器、存储器和各种外设接口等功能，可以实现各种控制和计算任务。

本文将对单片机的原理和应用进行详细介绍，帮助读者复习单片机相关知识。

二、单片机的基本原理1. 单片机的组成结构单片机由中央处理器（CPU）、存储器、输入输出接口（I/O）、定时器/计数器和串行通信接口等组成。

这些组成部分通过总线相互连接，形成一个完整的单片机系统。

2. 单片机的工作原理单片机的工作原理是将程序和数据存储在存储器中，CPU按照程序指令的顺序依次执行，同时与输入输出设备进行数据交互。

通过定时器/计数器和串行通信接口等外设，单片机可以进行各种计算和控制任务。

3. 单片机的指令系统单片机的指令系统包括数据传输指令、算术运算指令、逻辑运算指令、跳转指令和输入输出指令等。

不同的指令通过操作码进行区分，每条指令执行时会产生相应的操作结果。

4. 单片机的存储器结构单片机的存储器结构包括程序存储器、数据存储器和特殊功能寄存器。

程序存储器用于存放程序指令，数据存储器用于存放变量和数据，特殊功能寄存器用于存放控制和状态信息。

三、单片机的应用场景1. 家电控制单片机可以用于控制家电设备的开关和调节，比如空调、电视和洗衣机等。

通过连接传感器和执行器，单片机可以实现温度调节、时间控制和电机驱动等功能。

2. 工业自动化单片机在工业控制领域有广泛应用，可以实现生产线的自动控制和监测。

通过与传感器和执行器的连接，单片机可以获取并处理各种信号，实现工艺过程的控制和优化。

3. 智能交通单片机可以用于交通信号灯的控制和智能交通系统的构建。

通过与摄像头、车辆检测器等设备的连接，单片机可以实时监测交通情况，并根据需要进行信号灯的调控。

4. 医疗设备单片机在医疗设备中起到核心控制和数据处理的作用。

如心电图机、血糖仪和医用透析机等，都可以通过单片机实现信号采集和处理，提供准确的医疗诊断结果。

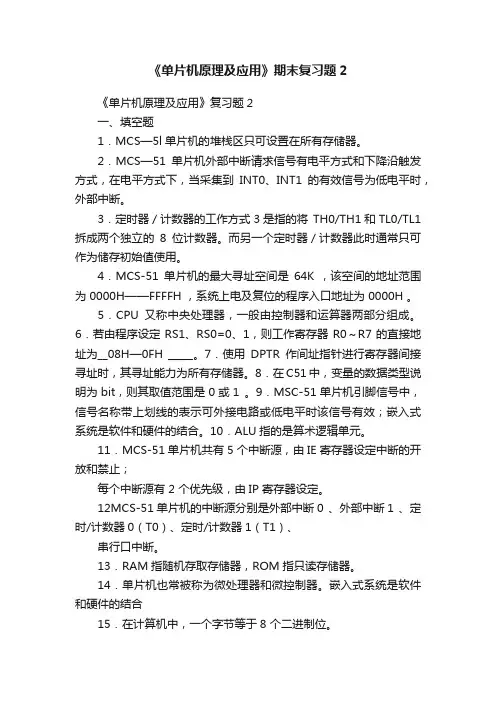

《单片机原理及应用》期末复习题2《单片机原理及应用》复习题2一、填空题1．MCS—5l单片机的堆栈区只可设置在所有存储器。

2．MCS—51单片机外部中断请求信号有电平方式和下降沿触发方式，在电平方式下，当采集到INT0、INT1的有效信号为低电平时，外部中断。

3．定时器／计数器的工作方式3是指的将TH0/TH1和TL0/TL1 拆成两个独立的8位计数器。

而另一个定时器／计数器此时通常只可作为储存初始值使用。

4．MCS-51单片机的最大寻址空间是64K ，该空间的地址范围为 0000H——FFFFH ，系统上电及复位的程序入口地址为 0000H 。

5．CPU又称中央处理器，一般由控制器和运算器两部分组成。

6．若由程序设定RS1、RS0=0、1，则工作寄存器R0～R7的直接地址为__08H—0FH _____。

7．使用DPTR作间址指针进行寄存器间接寻址时，其寻址能力为所有存储器。

8．在C51中，变量的数据类型说明为bit，则其取值范围是0或1 。

9．MSC-51单片机引脚信号中，信号名称带上划线的表示可外接电路或低电平时该信号有效；嵌入式系统是软件和硬件的结合。

10．ALU指的是算术逻辑单元。

11．MCS-51单片机共有5 个中断源，由IE 寄存器设定中断的开放和禁止；每个中断源有 2 个优先级，由IP 寄存器设定。

12MCS-51单片机的中断源分别是外部中断0 、外部中断1 、定时/计数器0（T0）、定时/计数器1（T1）、串行口中断。

13．RAM指随机存取存储器，ROM指只读存储器。

14．单片机也常被称为微处理器和微控制器。

嵌入式系统是软件和硬件的结合15．在计算机中，一个字节等于8 个二进制位。

16．在MCS—51单片机中，PC称之为程序计数器，其作用是用来存放即将执行的下一条指令所在地址。

17．DPTR称之为数据指针，若用DPTR作地址指针，其寻址范围为0000H——FFFFH18．MCS—51的存储器在物理结构上可分为四个存储空间，分别为片内程序存储器，片外程序存储器，片内数据存储器，片外数据存储器。

单片机原理及应用期末复习资料【单片机原理及应用】单片机（Microcontroller）是一种集成电路芯片，内部集成有中央处理器（CPU）、内存、输入输出接口和各种外设接口等主要组成部分，广泛应用于各种电子设备和系统中。

本文将围绕单片机的原理和应用展开讨论，为期末复习提供资料。

1. 单片机基本原理1.1 单片机架构单片机的架构可以分为哈佛结构和冯·诺依曼结构。

哈佛结构中，程序存储器和数据存储器分开存放，分别有独立的地址总线和数据总线；冯·诺依曼结构则将程序和数据存储在同一个存储器中，共享地址总线和数据总线。

1.2 单片机的工作原理单片机通过运行预先编写好的程序，完成各种功能。

它的工作原理可以概括为：输入设备通过接口与单片机相连，将输入信号转换为数字信号，单片机处理数字信号后，通过输出接口控制外部设备完成相应的操作。

1.3 单片机的指令集和编程语言单片机的指令集是单片机能够理解和执行的命令集合，不同的单片机拥有不同的指令集。

编程语言可以是汇编语言或高级语言，常用的汇编语言有汇编指令和汇编宏指令，高级语言常用的有C语言。

2. 单片机的应用领域2.1 家用电器单片机在家用电器中广泛应用，如洗衣机、空调、冰箱、微波炉等。

通过单片机控制，这些电器设备能够实现智能控制、定时启动和自动保护等功能。

2.2 工业自动化在工业自动化领域，单片机被广泛应用于生产线控制、工艺过程监控、仪器仪表控制等。

单片机通过各种传感器采集数据，并根据预设的控制策略，控制执行机构完成相应操作。

2.3 通讯设备单片机在通讯设备中扮演重要角色，如手机、无线路由器、通讯基站等。

单片机通过控制和处理通讯信号，实现数据的发送和接收、加密解密、网络连接等功能。

2.4 汽车电子单片机在汽车电子领域有广泛应用，如发动机控制单元（ECU）、车载音响系统、车载导航系统等。

单片机通过精密计算和控制，提高汽车性能、安全性和舒适性。

3. 单片机的开发工具3.1 开发环境单片机的开发环境包括集成开发环境（IDE）、编译器、烧录器等。

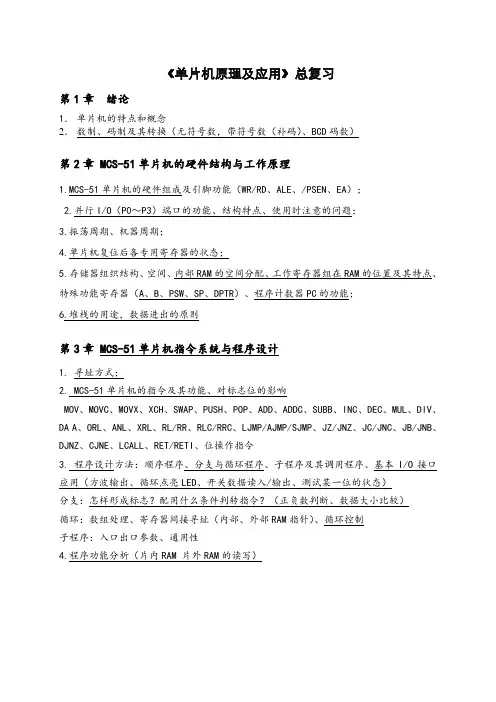

《单片机原理及应用》总复习第1章绪论1．单片机的特点和概念2．数制、码制及其转换（无符号数，带符号数（补码）、BCD码数）第2章 MCS-51单片机的硬件结构与工作原理1.MCS-51单片机的硬件组成及引脚功能（WR/RD、ALE、/PSEN、EA）；2.并行I/O（P0～P3）端口的功能、结构特点、使用时注意的问题；3.振荡周期、机器周期；4.单片机复位后各专用寄存器的状态；5.存储器组织结构、空间、内部RAM的空间分配、工作寄存器组在RAM的位置及其特点、特殊功能寄存器（A、B、PSW、SP、DPTR）、程序计数器PC的功能；6.堆栈的用途，数据进出的原则第3章 MCS-51单片机指令系统与程序设计1. 寻址方式；2. MCS-51单片机的指令及其功能、对标志位的影响MOV、MOVC、MOVX、XCH、SWAP、PUSH、POP、ADD、ADDC、SUBB、INC、DEC、MUL、DIV、DA A、ORL、ANL、XRL、RL/RR、RLC/RRC、LJMP/AJMP/SJMP、JZ/JNZ、JC/JNC、JB/JNB、DJNZ、CJNE、LCALL、RET/RETI、位操作指令3. 程序设计方法：顺序程序、分支与循环程序、子程序及其调用程序、基本I/O接口应用（方波输出、循环点亮LED、开关数据读入/输出、测试某一位的状态）分支：怎样形成标志？配用什么条件判转指令？（正负数判断、数据大小比较）循环：数组处理、寄存器间接寻址（内部、外部RAM指针）、循环控制子程序：入口出口参数、通用性4.程序功能分析（片内RAM 片外RAM的读写）第4章中断1.MCS-51单片机的中断系统、中断源、中断标志、中断控制、中断服务程序入口地址、中断处理的几个过程、中断响应过程2.中断程序设计第51.MCS-51单片机定时/计数器T0、T1的结构，工作原理（定时、计数）2.工作方式：（4种，主要是方式1、2））TMOD 控制：TR0/TR1 溢出标志：TF0/TF13.控制字、初始化；TMOD、初值计算及赋值、中断是否开放、启动计数4.应用程序设计（中断法、查询法编程）5.定时时间控制（软件）第6章串行接口1. 串行通信概念：同步/异步通信、波特率、半双工/全双工2. MCS-51串行口结构及工作原理、四种工作方式（不同的波特率、不同的编程方法）3. 控制寄存器SCON：SM0、SM1、REN、TB8、RB8（SM2=0）4. 初始化及应用程序设计（双机通信）注意波特率的计算，定时器初值计算。

一、填空题1．十进制255的二进制是11111111，十六进制是FF。

2．单片机是将CPU、存储器、特殊功能寄存器、定时/计数器和输入/输出接口电路、以及相互连接的总线等集成在一块芯片上。

3．AT89S51单片机共有4个8位的并行I/O口，其中既可用作地址/数据口，又可用作一般的I/O口的是P0。

4．若采用12MHz的晶振，则MCS-51单片机的振荡周期为1/12μS，机器周期为1μS。

5、AT89S51单片机字长是8位，有40根引脚。

6．89S51单片机是8位单片机，其PC计数器是16位。

7．若单片机使用的晶振频率是6MHz,那么一个振荡周期是1/6µS，一个机器周期是2μS。

8．89S51单片机是+5V供电的。

9．堆栈是内部数据RAM区中，数据按先进后出的原则出入栈的。

10．MSC－51系列单片机具有4个并行输入/输出端口，其中P0口是一个两用接口，它可分时输出外部存储器的低八位地址和传送数据，而P1口是一个专供用户使用的I／O口，常用于第二功能的是P3口。

11．当单片机系统进行存储器扩展时，用P2口的作为地址总线的高八位，用P0作为地址总线的低八位。

12．半导体存储器分为ROM和RAM两大类，其中前者具有非易失性（即掉电后仍能保存信息），因而一般用来存放系统程序，而后者具有易失性，因而一般用来存放经常变动的用户程序中间结果等。

13.当单片机系统需要外扩展存储器时，P2和P0作为地址总线。

14.AT89S51单片机上电初始化后，将自动设置一些寄存器的初始值，其中堆栈指针SP的初始值为07H，P0口复位值是FFH。

15.单片机两种节电模式：空闲模式和掉电模式，节电模式是由特殊功能寄存器PCON中的有关位来控制的。

16.在AT89S51单片机中，RAM是数据存储器，ROM为程序存储器。

17.单片机的复位方式主要有上电复位和按键复位两种。

18.AT89S51单片机的内部RAM的寻址空间为256B，而内部ROM的寻址空间为4K。

第1章微型机的基本知识1.微型机：由CPU、存储器、输入/输出接口电路和系统总线构成。

2.系统总线：地址总线AB，控制总线CB和双向数据总线DB。

数据总线（Data Bus―DB）双向、三态：数据总线的根数决定了一次可以传递二进制数的位数。

地址总线（Address Bus―AB）单向、三态：地址总线的位数决定了可以直接访问的存储单元(或I/O口)的最大可能数量（即容量）。

控制总线（Control Bus―CB）：控制总线用来传输控制信号，数据总线和每个元件的数据线相连，为了使CPU能够和其中一个元件正确通信，必须使用三态逻辑元件（特别针对输入元件）。

3.运算器：运算器由算术逻辑单元ALU、累加器A、标志寄存器F和寄存器组，相互之间通过内部总线连接而成。

4.控制器：控制器CU由程序计数器PC 、指令寄存器IR 、指令译码器ID 、操作控制部件或称为组合逻辑阵列PLA 和时序发生器等电路组成，是发布操作命令的“决策机构”。

5.特殊功能寄存器(PSW)：CY(PSW.7)进位/借位标志位；AC(PSW.6)半进位/借位标志位；F0 (PSW.5)可由用户定义的标志位；RS1(PSW.4)、RS0(PSW.3)工作寄存器组选择位；OV (PSW.2)溢出标志位；P (PSW.0)奇偶标志位。

6.堆栈与堆栈指示器SP（Stack Pointer）：堆栈是按照“先进后出”或“后进先出”原则组织的一个存储区域。

7.字长：字长就是计算机的运算器一次可处理（运算、存取）二进制数的位数。

字长越长，一个字能表示数值的有效位就越多，计算精度也就越高，速度就越块。

8位二进制数称为1个字节，以B (Byte) 表示；2个字节定义为1个字，以W (Word) 表示；32位二进制数就定义为双字，以DW (Double word) 表示。

8.存储容量：存储器存储二进制信息多少的一个技术指标1KB ＝1024B （即1024×8位）1024KB ＝1MB（兆字节）1024MB＝1GB（千兆字节）第2章单片机硬件结构1.单片机主要功能特点：8 位的CPU，片内有振荡器和时钟电路,工作频率为1～12MHz片内有128B数据存储器RAM片内有4KB程序存储器ROM可寻址片外64K字节数据存储器RAM可寻址片外64K字节程序存储器ROM片内21/26个特殊功能寄存器（SFR）4个8位的并行I/O口（PIO）1个全双工串行口（SIO/UART）2个16位定时器/计数器（TIMER/COUNTER）2个优先级可处理5个中断源，两级中断优先级1个布尔处理器和1个布尔累加器（Cy）MCS-51指令集含111条指令2.时钟电路：XTAL1, XTAL2：片内振荡电路输入/输出端；通常外接一个晶振两个电容。

《单片机原理及应用》复习提纲一、内容提要第一章基础知识1. 有符号数、无符号数、字符在计算机内部的存储方式。

2. 数制间转换（16进制、10进制、2进制）及表示方式。

3. 有符号数的原码、反码及补码。

4. 单片机的概念及特点（理解，不需要死记硬背书本上的词句）5．8位单片机的种类、型号、性能及应用场合（了解）第二章基本原理1. 51/52系列单片机的片内资源；2. 51内部结构3. CPU部件理解：程序状态字PSW 的作用、内容4. 存储器结构内部RAM（地址范围：00H~FFH）四个区域（工作寄存器区、位寻址区、通用区、SFR 区[SFR区包括哪些系统寄存器]）的特点及用途、访问方式；注意：堆栈区存在于RAM内不是一个固定的区域，其栈顶地址由SP的内容指定，上电复位后指向07H（即第0组工作寄存器R7所在地址）；程序内可将其指向RAM内任意地址。

A VR的堆栈是向下增长的（内容增加一个单元，地址减1），而MCS51的堆栈是向上增长的（内容增加，地址加1）。

内部ROM（地址范围：31系列：无；51系列：0000H~0FFFH；52系列：0000H~1FFFH）5．程序计数器：PC的作用，PC是独立于内部RAM的一个16位存储单元。

6. 并行口的内部结构图 2.6~2.9, 注意该电路内部总线与并口内部寄存单元连接（位于内部RAM的SFR区），外部与引脚相连。

7．外部引脚：ALE, PSEN, RST, EA等引脚的功能、作用第三章汇编程序设计（重点）1. 熟悉全部指令、功能及对相关寄存器的影响，汇编语言编程将作为主要考核编程语言。

2. 寻址方式——寻址方式即运算时，从什么地方、怎样找到数据所在内存单元（比如通过寄存器名称找到，称为寄存器寻址；直接立即数赋值，称为立即寻址……）3. 常用伪指令：什么叫做汇编伪指令？伪指令与51指令集有什么区别？注意：C语言内没有伪指令这种说法，因为C是编译器自动为用户声明的变量分配内存空间的；而汇编语言编程时，我们必须指定程序、数据所位于内存中的位置，因此需要伪指令辅助编程。

《单片机原理与应用》期末复习题一一、填空题：1．单片微型计算机是一种把（1）中央处理器（CPU）（2）半导体存储器（ROM、RAM）（3）输入/输出接口（I/O接口）（4）定时器/计数器（5）中断系统（6）串行口等部分集成在同一块硅芯片上的有完整功能的微型计算机。

2.十进制数+100的补码=64H，十进制数-100的补码= 9C H 。

3．在8051单片机内部，其RAM高端128个字节的地址空间称为特殊功能寄存器或SFR 区，8051单片机其内部有 21 个特殊功能寄存器，其中11 个可以位寻址。

4．通常单片机上电复位时PC = 0000H，P0～P3 = FFH。

SP = 07H，PSW = 00H ，通用寄存器则采用第0组，这一组寄存器的地址范围是从00H 到07H。

《5．若PSW为18H，则选取的是第3组工作寄存器。

6．在微机系统中，CPU是按照程序计数器PC 来确定程序的执行顺序的。

7．ORL A , #0F0H是将A的高四位置1,而低四位不变。

8．堆栈遵循先进后出（或后进先出）的数据存储原则，针对堆栈的两种操作为PUSH 和 POP 。

9．MCS-51片内20H~2FH范围内的数据存储器，既可以字节寻址又可以：位寻址。

10. 8位二进制数，采用补码形式表示带符号数，它能表示的带符号数真值的范围是分别为-128～127。

11．I/O端口作为通用输入输出口时，在该端口引脚输入数据时，应先向端口锁存器进行写“1”操作。

12．MCS51单片机PC的长度为16位；SP的长度为8位，数据指针DPTR的长度为16位。

13．8051片内有256B的RAM ，可分为四个区，00H～1FH为工作寄存器区；20H～2FH为位寻址区；30H～7FH为堆栈、数据缓冲区；80H～FFH为特殊功能寄存器区。

14．半导体存储器中有一类在掉电后不会丢失数据，称为只读存储器，另一类掉电后丢失数据，且通电后也不能自动恢复，称为随机存取存储器。

（完整版）单片机原理及应用考试复习知识点单片机原理及应用考试复习知识点第1章计算机基础知识考试知识点:1、各种进制之间的转换（1）各种进制转换为十进制数方法：各位按权展开相加即可。

（2）十进制数转换为各种进制方法：整数部分采用“除基取余法”，小数部分采用“乘基取整法”。

（3）二进制数与十六进制数之间的相互转换方法：每四位二进制转换为一位十六进制数。

2、带符号数的三种表示方法（1）原码：机器数的原始表示，最高位为符号位（0 ‘ +' 1 ‘-'）,其余各位为数值位。

（2）反码：正数的反码与原码相同。

负数的反码把原码的最高位不变，其余各位求反。

（3）补码：正数的补码与原码相同。

负数的补码为反码加1。

原码、反码的表示范围：-127?+127，补码的表示范围：-128?+127。

3、计算机中使用的编码（1） B CD 码：每4位二进制数对应1位十进制数。

（2）ASCII 码：7位二进制数表示字符。

0?9的ASCII 码30H ?39H , A 的ASCII 码 41H , a 的 ASCII 码 61H 。

考试复习题：1、_______________________________________________________________ 求十进制数-102的补码（以2位16进制数表示），该补码为________________________________ ■2、 ______________ 123= ______ B= H 。

3、只有在 _______ 码表示中0的表示是唯一的。

4、真值-0000000B 的反码为____________ ;其补码为________________11、已知某数的 BCD 码为0111 0101 0100 0010则其表示的十进制数值为()+ 1000110B 的反码是 ___________ 10101.101B 转换成十进制数是((A ) 46.625 (B ) 23.625 3D.0AH 转换成二进制数是((A ) 111101.0000101B (C) 111101.101B73.5转换成十六进制数是( (A ) 94.8H(B) 49.8H十进制29的二进制表示为原码(A 11100010B1010111110、-49D 的二进制补码为.()A 11101111B 111011015、 67、 9、 -0110011B 的补码是 )。

单片机原理及应用期末考试试题汇总1、单片机是将微处理器、一定容量的 RAM 和ROM以及 I/O 口、定时器等电路集成在一块芯片上而构成的微型计算机。

2、单片机89C51片内集成了 4 KB的FLASH ROM，共有 5 个中断源。

3、两位十六进制数最多可以表示 256 个存储单元。

4、89C51是以下哪个公司的产品？（ C ）A、INTELB、AMDC、ATMELD、PHILIPS5、在89C51中，只有当EA引脚接高电平时，CPU才访问片内的Flash ROM。

6、是非题：当89C51的EA引脚接低电平时，CPU只能访问片外ROM，而不管片内是否有程序存储器。

T7、是非题：当89C51的EA引脚接高电平时，CPU只能访问片内的4KB空间。

F8、当CPU访问片外的存储器时，其低八位地址由 P0 口提供，高八位地址由 P2 口提供，8位数据由 P0 口提供。

9、在I/O口中， P0 口在接LED时，必须提供上拉电阻， P3 口具有第二功能。

10、是非题：MCS-51系列单片机直接读端口和读端口锁存器的结果永远是相同的。

F11、是非题：是读端口还是读锁存器是用指令来区别的。

T12、是非题：在89C51的片内RAM区中，位地址和部分字节地址是冲突的。

F13、是非题：中断的矢量地址位于RAM区中。

F14、MCS-51系列单片机是属于（ B ）体系结构。

A、冯诺依曼B、普林斯顿C、哈佛D、图灵15、89C51具有 64 KB的字节寻址能力。

16、是非题：在89C51中，当CPU访问片内、外ROM区时用MOVC指令，访问片外RAM区时用MOVX指令，访问片内RAM区时用MOV指令。

T17、在89C51中，片内RAM分为地址为 00H~7FH 的真正RAM区，和地址为80H~FFH的特殊功能寄存器(SFR) 区两个部分。

18、在89C51中，通用寄存器区共分为 4 组，每组 8 个工作寄存器，当CPU复位时，第 0 组寄存器为当前的工作寄存器。

单片机考试复习试题及答案（一）一、填空题（25分，每空1分）1. AT89S51单片机为8 位单片机2. MCS-51系列单片机的典型芯片分别为 8031 、 8051 、 8751 。

3. AT89S51的异步通信口为全双工（单工/半双工/全双工）4. AT89S51有 2 级中断， 5 个中断源5. AT89S51内部数据存储器的地址范围是00H~7FH ，位地址空间的字节地址范围是20H~2FH ，对应的位地址范围是00H~7FH ，外部数据存储器的最大可扩展容量是64K 。

6. AT89S51单片机指令系统的寻址方式有__寄存器寻址__、____直接寻址____、___寄存器间接寻址_____、_立即寻址____、基址寄存器加变址寄存器寻址。

7. 如果(A)=34H，(R7)=0ABH，执行XCH A, R7；结果(A)= 0ABH ，(R7)=34H 。

8. 82C55可以扩展3个并行口，其中8 条口线具有位操作功能；9. 当单片机复位时PSW＝ 00 H，这时当前的工作寄存器区是0区，R4所对应的存储单元地址为04 H。

10. 若A中的内容为67H，那么，P标志位为 1 。

11. 74LS138是具有3个输入的译码器芯片，其输出作为片选信号时，最多可以选中 8 片芯片。

二、判断以下指令的正误：（5分）（1）MOV 28H，@R4；（×）（2）INC DPTR；（√）（3）DEC DPTR ；（×）（4）CLR R0 ；（×）（5）MOV T0，#3CF0H；（×）三、简答题1、如果(DPTR)=507BH，(SP)=32H，(30H)=50H，(31H)=5FH，(32H)=3CH,则执行下列指令后：POP DPH;POP DPL;POP SP;则：(DPH)= ___3CH___；（DPL）=___5FH___；（SP）=___50H___；（6分）2、采用6MHz的晶振，定时1ms，用定时器方式0时的初值应为多少？（请给出计算过程）（6分）解：∵采用6MHZ晶振∴机器周期为2us（213-X）×2×10-6=1×10-3∴X=7692（D）=1E0CH=1 1110 0000 1100（B），化成方式0要求格式为 1111 0000 1100 B即0F00CH综上可知:TLX=0CH, THX=0F0H3. 分析下列程序的功能（5分） PUSH ACC PUSH B POP ACC POP B解: 该程序的功能是通过累加器ACC 与寄存器B 数据交换。
