电子设备装接工(高级)理论知识考核试卷一

电子设备装配工作理论知识测验及答案一、选择题（每题5分，共计25分）1. 电子设备装配工作中，以下哪种工具不是必需的？A. 螺丝刀B. 镊子C. 电钻D. 热风枪答案：C2. 以下哪种材料不是电子设备装配中常用的绝缘材料？A. 塑料B. 橡胶C. 铜D. 玻璃答案：C3. 在电子设备装配中，焊接作业应该在哪个环境下进行？A. 高温环境B. 低温环境C. 防静电环境D. 普通环境答案：C4. 以下哪个不是电子设备装配中的基本步骤？A. 印刷电路板的设计B. 元件的挑选与测试C. 元件的安装D. 设备的调试与维修答案：A5. 在电子设备装配中，以下哪种方式不是焊接元件的有效方式？A. 手工焊接B. 自动化焊接C. 热风焊接D. 超声波焊接答案：D二、判断题（每题10分，共计20分）1. 在电子设备装配中，焊接作业应该由专业人员进行。

（）答案：×（焊接作业不仅可以由专业人员进行，也可以由经过培训的非专业人员进行）2. 电子设备装配过程中，应该先进行元件的挑选与测试，再进行印刷电路板的设计。

（）答案：×（印刷电路板的设计应该在元件挑选与测试之前进行）三、简答题（每题15分，共计30分）1. 请简述电子设备装配的基本步骤。

答案：电子设备装配的基本步骤包括：印刷电路板的设计、元件的挑选与测试、元件的安装、焊接、印刷电路板的调试与维修、整机调试与维修。

2. 请简述电子设备装配中常用的焊接方式及其优缺点。

答案：电子设备装配中常用的焊接方式包括手工焊接、自动化焊接、热风焊接和超声波焊接。

手工焊接的优点是灵活性高，可以应对复杂的焊接任务，缺点是焊接速度慢，劳动强度大。

自动化焊接的优点是焊接速度快，焊接质量稳定，缺点是设备成本高，适用范围有限。

热风焊接的优点是焊接速度较快，焊接质量较好，缺点是对焊接材料的热影响较大，不适合焊接热敏感元件。

超声波焊接的优点是焊接速度快，焊接质量好，对焊接材料的热影响较小，缺点是设备成本高，适用范围有限。

电子设备装接工理论试题（一）一、单项选择题1.电子电路中阻抗匹配是指（）。

A.负载电阻大于电源内阻B.负载电阻小于电源内阻C.负载电阻等于电源内阻D.以上都不是2•主从JK触发器，当（）时，不论原态如何，每来一个CP脉冲，触发器状态都要翻转一次。

A.J=0，K=0B.J=0，K=1C.J=1，K=0D.J=1，K=13.串联谐振电路在谐振状态时，电路中的（）等于零。

A.阻抗B.感抗C.电抗D.容抗4.有一个电容器标称值为“104”，其标称容量应是（）。

A.104pFB.104p FC.O.l p FD.10nF5.叠加原理适用于（）。

A.非线性电路和线性电路B.非线性电路C.非线性电容电路D.线性电路6.优先编码器可同时有（）信号输入。

A.至少3个B.至多5个C.多个D.至多4个7.电路中两点的电位分别是7v和3v则这两点间的电压是（）。

A.7vB.3vC.4vD.10v8.纯电容元件上的电压比电流（）。

A.超前90°B.滞后90°C.滞后180°D.滞后49.电压测量法一般以（）端为参考点，测量某点的电位，就是该点对地的电压值。

A.电源正极B.电源负极C.公共接地D.任意点10.在串联谐振回路中，当信号源的频率小于谐振频率时，则电路呈（）。

A.电容性B.电感性C.电阻性D.无法确定11.串联可调式稳压电路中，取样电路一般都采用（）形式。

A.电阻分压B.电阻分流C.电容分压D.电感分压12.一个电路有n个节点，根据尔霍夫第一定律能列出（）独立方程。

A.n-1B.nC.n+1D.n-213.戴维南定理所适用的线性有源二端网络中，电源的数目（）。

A.至少2个B.至少1个C.至少3个D.至少4个14.在RLC串联电路中，R=20Q,L=0.1H,C=30pF,则信号频率为50Hz时的复阻抗z=（）。

A.20+j74.8QB.20-j74.8QC.20+j420.6QD.20-j420.6Q15.在RLC串联电路中，电路的无功功率为感抗的无功功率QL与容抗的无功功率QC（）。

电子设备装接工高级理论知识考核试卷一理论知识考核试卷一—、单项选择第1题第80题..选择一个正确的答案;将相应的字母填在横线空白处..每题1分;满分80分1. 是表示组成产品各零部件间相互位置关系的图样..A.装配图B.结构图C.接线图D.电路图2. 是生产计划部门安排生产计划、建立台账、进行生产调度的依据..A.加工工艺过程卡片B.装配工艺过程卡片C.生产计划过程卡片D.调度过程卡片3.导线及线扎加工表中“导线长度mm”栏的“全长”填写 ..A.导线的需要尺寸B.导线的线径尺寸C.导线的剥头尺寸D.导线的开线尺寸4.检测线圈的通、断时;应使用精确度较高的 ..A;摇表 B.欧姆表 C.电压表 D.电流表5. 是在产品检验的测试过程中所选用的各种工具的总称..A.工艺装备B.检验测试工装C.通用工装D.专用工装6. 工作于反向击穿区..A.开关二极管B.稳压二极管C.整流二极管D.检波二极管7.全桥组件是由4 只两两相接而成的..A.稳压二极管B.检波二极管C.整流二极管D.变容二极管8.下面关于环路滤波器说法正确的是 ..A.环路滤波器的输入来自压控振荡器的输出;环路滤波器的输出送到鉴相器B.环路滤波器的输入来自压控振荡器的输出;环路滤波器的输出作为压控振荡器的输入C.环路滤波器的输入来自鉴相器的输出;环路滤波器的输出送到压控振荡器D.环路滤波器的输入来自鉴相器的输出;环路滤波器的输出作为鉴相器的输入9.所谓取样就是将一个变换成离散时间信号..A.脉冲信号B.连续时间信号C.同步信号D.输入信号10.下面关于实时取样说法正确的是 ..A. 实时取样的取样时间间隔为mT0 + AtB.实时取样的取样点分别取自若干个信号波形的不同位置C.实时取样不是在一个信号的波形上完成全部取样D.实时取样是在信号经历的实际时间内对一个信号的波形进行取样11.如果一个信号的下限截止频率为100 Hz;上限截止频率为6kHZ;为了不失真地重现信号的波形;取样频率至少应为 kHz..A. 6B. 12C. 3.05D. 5.912. 称为锁相环路;是一个闭合的反馈控制系统..A.频率自动控制系统B.相位自动控制系统C.电压自动控制系统D.谐波自动控制系统13.锁相环的捕捉范围是指它能够捕捉的 ..A.最大幅度范围B.最大频率失谐范围C.最大相位失谐范围D.最小相位失谐范围14.电压、电流、电功率的测量属于 ..A.电能量的测量 ;B.电信号的测量C.电路参数的测量D.电路准确度的测量15.下面测量方法中;能够判别出电位器质量的是 ..A.在路测量电位器两固定端间阻值是否为标称值B.开路测量电位器两固定端间阻值是否为标称值C.带电测量电位器两固定端间电压值D.带电测量滑动端与任一固定端间的电压值是否连续变化16.全桥组件中若有两只相邻的二极管短路;则由交流输入端测量;正、反向电阻都将变为A.几兆欧B. ∞C.几千欧D.几百欧或017.用万用表Rxl k挡检测带阻三极管时;下面说法正确的是 ..A.对于NPN型;黑表笔接c极;红表笔接e极;阻值接近无穷大B.对于NPN型;黑表笔接c极;红表笔接e极;阻值为几千欧C.对于PNP型;黑表笔接c极;红表笔接e极;阻值为几千欧D.对于PNP型;黑表笔接e极;红表笔接c极;阻值为几千欧18.测量光电耦合器内的发光二极管时;其正向阻值为 _..A.几百欧B.几千欧C.几十千欧D.几兆欧19.以下说法错误的是 ..A.检测开关件要看开关件接触是否良好;触点电流是否符合要求B.检测弁关件要看开关件换位是否清晰;转换力矩是否适当;定位是否准确可靠C.检测开关件要看开关件是否绝缘良好;有一定的使用寿命D.检测开关件要看开关件的吸合电流和释放电流是否符合标准20.熔断器没有接入电路时;用万用表的挡测量熔断器两端的电阻值..A. Rxl kB. Rxl00C. Rxl0D. Rxl21. 是利用高温热风加热焊锡膏和电路板及元器件的引脚;使焊锡膏熔化来实现焊装或拆卸的目的..A.吸锡电烙铁B.电热风枪C.热熔胶枪D. 吸锡器22. 852A + +型多功能电热风枪;内置微处理器控制器;温度及风量由 _控制;可随意设置温度..A.中央处理器B.温控器C.传感器D.温度调节旋钮23.热风枪对电路板加热时可分为两个阶段..A.升温和降温B.降温和温度保持C.升温和温度保持D.降温和冷却24. 在剪断导线的同时能够完成剥掉导线端头绝缘层的工作..A.导线剪切机B.自动切剥机C.剥头机D.套管剪切机25. 用于剥除塑胶线、蜡克线等导线端头绝缘层..A.剪切机B.剪线机C.擒线机D.剥头机26.鉴别低稳压值的稳压管与普通二极管时;用万用表的挡进行测量..A. RxlB. Rxl0C. Rxl00D. Rxl0 k27.在检测变容二极管的结电容之前;应先将二极管 ;然后打开电源..A.充电B.断路放电C.短路放电D.开路28.判断半桥组件的性能;只需分别检测两只二极管的正、反向电阻即可;一般反向电阻为A. 0B. ∞C. 50 ΩD. 500 Ω29.带阻尼的行输出三极管的结构是在b、e极之间接一小阻值保护电阻;在A. b、c极之间反向接人一只二极管B. b、c极之间正向接入一只二极管C. c、e极之间反向接入一只二极管D. c、e极之间正向接入一只二极管30.结型场效应管可分为 ..A. MOS管和MNS管B. N沟道和P沟道C.增强型和耗尽型D. NPN型和PNP 型31.万用表置在R xl k挡测量结型场效应管;若某两个电极的正、反向电阻相等;且为几千欧;则除此之外的第三个电极为A.基极B.源极C.漏极D.栅极32.当双向晶闸管的G极和T2极相对于乃极的电压均为正时;则 ..A.T1是阳极;T2是阴极B. T1.T2均为阳极c.T2是阳极;T1是阴极DT1.T2均为阴极33.测量接插件的连通点时;连通电阻值应_..A-小于0.5 Ω B.大于0.5Ω C .大于0.5Ω、小于lΩ D.大于lΩ34.机壳打开后所露机件应 _现象..A有带电 B.有静电C.有电磁干扰 D.无带电35.整机安装的技术要求是 ..A.整机装配时;零部件用螺钉紧固后;要在其头部滴胶黏剂防止其生锈B.保证总装中使用的元器件和零部件的规格型号符合设计要求C.注塑件可直接放置在工作台;并且为节省空间可叠层放置D.若胶剂污染了外壳可用酒精清洗36.总装配时应 oA.先解后装B.先大后小C.先高后低D.先重后轻37. 是表面安装技术..A. SMDB. SMCC. SMTD. SOT38.规格为1210的贴片电阻长宽尺寸是 ..A长 3 mn、宽 3. 2 mm B.长 5. 0 mm、宽 2. 5 mmC.长 3.2 mm、宽 2. 5 mmD.长 3. 2 mm、宽 1.6 mm39.表面安装电阻器的必须统一..A 质量 B.阻值 C.尺寸 D.材料40.选用表面安装电位器时;必须了解 ..A-任意两个引出焊片的尺寸B. 3个引出焊脚的尺寸、相互间的距离C.中心抽头的尺寸D.两固定端的尺寸41. T5I关于表面安装电阻器使用要求说法正确的是 oA.表面安装电阻器的材料必须统一B.表面安装电阻器的质量必须统一C.表面安装电阻器的端头电极具有可焊性即可D.表面安装电阻器的端头电极必须既可焊又耐焊42.表面安装元器件的尺寸、形状应该标准化;应具有良好的尺寸精度和 ..A.精确性 B互换性 C.安全性 D.可比性43.多层板的套印公差应控制在 mm以内..A. ±0.10B. ±0.05C. ±0.5D. ±1.044.绝缘线是A.在单根或多根绞合而相互绝缘的芯线外面再包上金属壳层或绝缘护套而组成的B. —种具有绝缘层的导线;主要用于绕制电机、电感线圈等C.在裸导线表面裹以不同种类的绝缘材料D.表面无绝缘层的金属导线45. 是用导电或导磁材料制成的..A.护套B.绝缘层 C 屏蔽层 D.导体46. 用于电力系统中的传输和分配..A.通信电缆B.电力电缆C.电气装配用电缆D.高频电缆47.通信电缆按不同结构分为对称电缆和A.电力电缆B.干线通信电缆C.射频电缆D.同轴电缆48.用绕接器进行绕接时;每个接点的实际绕接时间约为A. 1~2B. 0.5^1C. 0.1 0.2D. 0.05 ~0.149. 用于薄铁板与薄铁板、塑料件与塑料件之间的连接..A.自攻螺钉B. —字头螺钉C.特殊螺钉D.紧定螺钉50. _经过多次拆卸后;防松效果会变差..A.弹簧垫圈B.齿形垫圈C.平垫圈D.波形垫圈51.线扎结与结之间的间距;取线扎直径的 ..A. 2 3倍B. 3~4倍C. 4~5倍D. 5倍以上52.常用线端印标记的方法是 ..A.数字标识B.文字标识C.编码D.编号和色环53.搭扣用尼龙或是其他较柔软的塑料制成的扎线方法是 ..A.线扎搭扣绑扎B.黏合剂结扎C.线绳绑扎D.尼龙线绑扎54.较粗、较硬屏蔽线铜编织套加工时;在屏蔽层下面缠好黄蜡绸后用φ0.5 ~φ0. 8 mm的镀银铜线密绕在屏蔽层端头处;宽度为 mm..A. 0.5-2B. 2 6C. 6~8D. 8-1055.在处理同轴电缆的端头时;屏蔽层端到绝缘层端的距离由导线的决定A.工作电压B.工作电流C.特性阻抗D.使用频率56.在加工高频测试电缆时;以下做法正确的是 ..A.剪开电缆两端的外塑胶层;剥去绝缘层;剪开屏蔽层;再抢头、浸锡B.电缆两端准备完毕后;将插头的后螺母拧下套在电缆线上B. 将屏蔽线端分开;将屏蔽层线均匀绕接在圆形垫片上D.将芯线一端穿过插头孔焊接;另一端焊在插头的3/4处57.电路板定位系统可以简化为一个固定了电路板的平面移动的工作台..A. X-Z二维B. Y-Z二维C. X-Y二维D. X-Y-Z三维58.衡量贴片机的主要指标不包括 ..A.精度B.速度C.分辨率D.适应性59.流水作业式贴片机适用于 ..A.元器件数量较少的小型电路B.元器件数量较多的小型电路C.元器件数量较多的大型电路D.元器件数量较少的大型电路60.当元器件出现引脚变形的情况时应采取 ..A.手工贴装B.贴片机贴装C.报废元器件D.无法贴装61.贴装SOT元件体时;对准方向;对齐焊盘 ; 贴放在焊盘的焊膏上..A.居中B.左对齐C.右对齐D.任意位置62.双波峰焊接机中; 的特点是在焊料的出口处装配了扩展器..A.紊乱波B.宽平波C.空心波D.旋转波63. 容易造成波峰焊有假焊、虚焊、桥焊等不良现象..A.焊接角度过小B.焊接角度过大C.焊接时间过短D.焊接时间过长64.不同基板材料的印制板;焊接温度 ..A.不同B.相同C.固定D.没有要求65.印制板的传递速度决定了波峰 ..A.焊接角度B.焊接时间C.平稳性D.焊接温度66.预热印制电路板可以提高焊接质量;一般预热温度以为宜..A. 70-90℃B. 100-120℃. 40 60℃ D. 30℃左右67.再流焊接能根据不同的使焊料再流;实现可靠的焊接连接..A.供料方式B.加热方法C.控制系统D.操作方法68.全SMT元器件装配结构的电路板采用 ..A.手工焊接B.波峰焊接C.再流焊接D.激光焊接69.半自动丝网印刷机的特点是 ..A.无须操作者B.需长时间才能掌握印刷技术C.维修保养困难D.可以加CCD70.在实际丝网印刷中;刮板前方的焊膏沿刮板前进方向做走向滚动..A.从左到右B.从上到下C.逆时针D.顺时针71.再流焊炉的再流焊区加热时间是A. 60B. 30C. 10D. 572.下列说法属于黏合剂的固化方式的是 ..A.利用阳光中的紫外线固化B.电磁加热固化C.红外线辐射固化D.放在室温环境中固化73.开关型稳压电源的稳压范围宽;当电网电压在130 ~260 V之间变化时;开关型稳压电源的输出电压变化只有左右..A. ±1%B. ±2%C. ±3%D. ±4%74.在施加环境应力前要对产品进行 ..A.初始检测B.预处理C.恢复D.中间检测75.收录机中;交流供电时工作正常;直流供电时无声;可用来判断故障产生原因..A.功能比较检查法 B;信号注入法C.仪器仪表检查法 D.直观检查法76.测电阻法适用于故障的的检杳..A.性能B.短路或开路C.过压D.虚焊77.代换检测法不适用于 ..A.小容量的电容器内部断路B.变压器局部短路C.电路电流过大或有短路时D.半导体管质量下降78.利用信号注入法检测三极管时;信号一般应注入管子的 ..A.集电极B.发射极C.基极D.各极均可79.跳级检测法适用于 ..A.无声或声音小的故障整机B.分频线圈局部短路C.电感线圈Q值降低D.集成电路故障80.在处理整机故障时要注意 ..A. 随时调整电路中的微调元件B. 更换晶体管时仔细核对管脚;防止接错C. 可以用大容量熔断丝代替小容量熔断丝D. 测量集成电路各引脚工作电压时防止断路二、判断题第81题第100题..将判断结果填入括号中;正确的填“V”;错误的填“X”..每题1分;满分20分81设计文件是产品在研制和生产过程中形成的文字、图样及技术资料..82.装配图是表示组成产品的各零部件间相互位置关系的图样..83电路图是用来详细说明电子产品电气工作原理及其相互连接关系的略图;但其不是设计、编制接线图和研究产品性能的原始资料..84.由于压控振荡器本身就是一个理想的积分器;所以锁相环去掉环路滤波器仍可工作..85非实时取样是在一个信号波上完成全部取样过程..86.测电阻法无论通电与否都可进行;因此在检修中具有重要价值..87.复印图是基本底图的复本..88.贴片电阻的额定功率与尺寸有关..89.贴片机有同时式、顺序式、顺序一同时式、流水作业式4种类型..90.适应性是贴片机适应不同贴装元器件的类型的能力..91对于短路性损坏的全桥组件;一般用电击法使短路点开路..92.倒装焊通过波峰焊实现连接..93吸锡器是手工贴片的工具..94.并联式开关稳压电源具有体积小、质量轻、省电等优点;因而得到广泛应用..95.开关半导体管的饱和压降的热损耗亦称为铜损..96寿命试验分为工作寿命试验和平均寿命试验两种..97整机检修故障时;要求熟悉主要元器件的基本技术参数..98测量三极管集电极电流很大;说明它可能工作在截止状态..99用短路法对电路进行故障检查时;必须由前往后依次进行..100敲击检测法就是对电路中输入干扰的直流信号;来看扬声器的反应是否正常的一种方法理论知识考核试卷一参考答案一、单项选择1.A2.A3.D4.：B5.B6.B7.C8.C9.B 10.D11.B12.B13.B14.A15.D16.D17.A18.A 19.D20.D21.B22.A23.C24.B25.D26.D27.C 28.B29.C30.B31.D32.C33.A34.D35.B36.A 37.C38.C39.C40.B41.D42.B43.B44.C45.C 46.B47;D48.C49.A50.A51.A52.D53.A54.B 55. A 56. B 57. C 58. C 59. A 60. A 61. A 62. B 63. C 64. A 65. B 66. A 67. B 68. C 69. D 70. D 71. B 72. C 73. A 74. A 75. A 76. B77. C 78. C 79. A 80. B二、判断题81; V 82. V 83. x 84. V 85. x 86. x 87. x 88. V 89. V 90. x 91. V 92. x 93. x 94. V 95. x 96. x 97. V 98. x 99. V 100. x .。

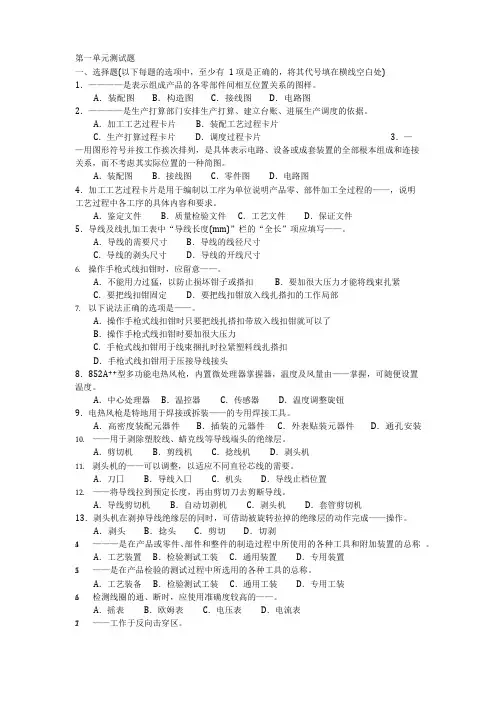

第一单元测试题一、选择题(以下每题的选项中，至少有1 项是正确的，将其代号填在横线空白处) 1．————是表示组成产品的各零部件间相互位置关系的图样。

A．装配图B．构造图C．接线图D．电路图2．————是生产打算部门安排生产打算、建立台账、进展生产调度的依据。

A．加工工艺过程卡片B．装配工艺过程卡片C．生产打算过程卡片D．调度过程卡片3．——用图形符号并按工作挨次排列，是具体表示电路、设备或成套装置的全部根本组成和连接关系，而不考虑其实际位置的一种简图。

A．装配图B．接线图C．零件图D．电路图4．加工工艺过程卡片是用于编制以工序为单位说明产品零、部件加工全过程的——，说明工艺过程中各工序的具体内容和要求。

A．鉴定文件B．质量检验文件C．工艺文件D．保证文件5．导线及线扎加工表中“导线长度(mm)”栏的“全长”项应填写——。

A．导线的需要尺寸B．导线的线径尺寸C．导线的剥头尺寸D．导线的开线尺寸6.操作手枪式线扣钳时，应留意——。

A．不能用力过猛，以防止损坏钳子或搭扣B．要加很大压力才能将线束扎紧C．要把线扣钳固定D．要把线扣钳放入线扎搭扣的工作局部7.以下说法正确的选项是——。

A．操作手枪式线扣钳时只要把线扎搭扣带放入线扣钳就可以了B．操作手枪式线扣钳时要加很大压力C．手枪式线扣钳用于线束捆扎时拉紧塑料线扎搭扣D．手枪式线扣钳用于压接导线接头8．852A++型多功能电热风枪，内置微处理器掌握器，温度及风量由——掌握，可随便设置温度。

A．中心处理器B．温控器C．传感器D．温度调整旋钮9．电热风枪是特地用于焊接或拆装——的专用焊接工具。

A．高密度装配元器件B．插装的元器件C．外表贴装元器件D．通孔安装10.——用于剥除塑胶线、蜡克线等导线端头的绝缘层。

A．剪切机B．剪线机C．捻线机D．剥头机11.剥头机的——可以调整，以适应不同直径芯线的需要。

A．刀囗B．导线入囗C．机头D．导线止档位置12.——将导线拉到预定长度，再由剪切刀去剪断导线。

电子设备装接工理论一：选择题:1、整机产品生产过程中的基本依据是( C )A, 设计文件B, 工艺文件C, 设计文件和工艺文件D,质量文件2、色环标识是绿蓝黑银棕表示元器件的标称值及允许误差为( D ) A,560Ω±1% B, 56Ω±5%C, 56Ω±1% D, 5.6Ω±1%3、色环标识是黄紫橙银表示元器件的标称值及允许误差为( D ) A,47KΩ±5%; B, 470KΩ±10%;C, 473KΩ±10%; D, 47KΩ±10%4、色环标识是橙橙橙金表示元器件的标称值及允许误差为( A ) A, 33KΩ±5%; B, 33Ω±5%;C, 333Ω±10%; D, 33KΩ±10%5、色环标识是棕黑黑棕棕表示元器件的标称值及允许误差为( A ) A, 1KΩ±1%;B, 100Ω±5%;C, 1001Ω±1%;D, 10Ω±10%6、色环标识是紫黄黄红红表示元器件的标称值及允许误差为( C ) A,74.4Ω±2%; B, 7.41KΩ±1%;C, 74.4KΩ±2%; D, 7442Ω±5%7.某电阻的实体上标识为8R2K,其表示为( A )A, 8.2Ω±10%;B, 8Ω±2%;C, 2KΩ±5%;D, 82KΩ±5%8.75Ω±20%的电阻值用色标表示为( A )A, 紫绿黑; B, 紫绿黑金;C, 紫绿棕红; D,紫绿黑银9.某电阻的实体上标识为6.2KΩⅡ表示为( B )A.6.2KΩ±5%; B,6.2KΩ±10%;C, 6.2KΩ±20%; D, 6.2KΩ±2%;10某电容的实体上标识为1n表示为( A )A.1000PF±20%; B,1000UF±20%;C, 1PF±10%; D, 1UF±10%;11.某电容的实体上标识为P47K表示为( D )A, 47PF±20%; B, 47PF±10%;C, 47UF±5%; D, 0.47PF±10%;12.某电容的实体上标识为103M表示为( A )A.0.01uF±20%; B, 0.1uF±10%;C, 100pF±5%; D, 1000pF±10%;13.某立式电感的实体上三个面标识为银棕黑黑表示( C )A, 0.1uH±10%; B, 1uH±5%;C, 10uH±10%; D, 100uH±10%14.从对人体危害的角度,我国规定的工频电源安全电压为( C )A, 110V; B, 24V; C, 36V; D, 48V15.触电时通过人体的电流如果超过一定数值将造成伤亡.对于工频电流讲,这个数值是( D )A, 0.1mA, ; B, 1mA,; C, 10mA,; D, 100mA,16. 1．在操作闸刀开关时，动作应当（ A ）。

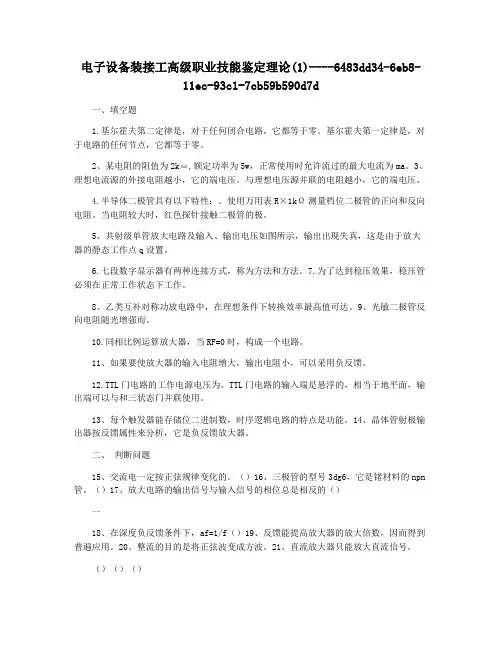

电子设备装接工高级职业技能鉴定理论(1)----6483dd34-6eb8-11ec-93c1-7cb59b590d7d一、填空题1.基尔霍夫第二定律是，对于任何闭合电路，它都等于零。

基尔霍夫第一定律是，对于电路的任何节点，它都等于零。

2、某电阻的阻值为2kω,额定功率为5w，正常使用时允许流过的最大电流为ma。

3、理想电流源的外接电阻越小，它的端电压。

与理想电压源并联的电阻越小，它的端电压。

4.半导体二极管具有以下特性：。

使用万用表R×1kΩ测量档位二极管的正向和反向电阻。

当电阻较大时，红色探针接触二极管的极。

5、共射级单管放大电路及输入、输出电压如图所示，输出出现失真，这是由于放大器的静态工作点q设置。

6.七段数字显示器有两种连接方式，称为方法和方法。

7.为了达到稳压效果，稳压管必须在正常工作状态下工作。

8、乙类互补对称功放电路中，在理想条件下转换效率最高值可达。

9、光敏二极管反向电阻随光增强而。

10.同相比例运算放大器，当RF=0时，构成一个电路。

11、如果要使放大器的输入电阻增大，输出电阻小，可以采用负反馈。

12.TTL门电路的工作电源电压为。

TTL门电路的输入端是悬浮的，相当于地平面，输出端可以与和三状态门并联使用。

13、每个触发器能存储位二进制数，时序逻辑电路的特点是功能。

14、晶体管射极输出器按反馈属性来分析，它是负反馈放大器。

二、判断问题15、交流电一定按正弦规律变化的。

（）16、三极管的型号3dg6，它是锗材料的npn 管。

（）17、放大电路的输出信号与输入信号的相位总是相反的（）一18、在深度负反馈条件下，af=1/f（）19、反馈能提高放大器的放大倍数，因而得到普遍应用。

20、整流的目的是将正弦波变成方波。

21、直流放大器只能放大直流信号。

（）（）（）22、数字电路的输入和输出状态只有两种状态，即高电平和低电平。

（）23、凡是运算电路都可利用“虚短”和“虚断”的概念求解运算关系。

北京市职业技能鉴定理论试卷（二级.电子设备装接工（无线电装接工））（1）注意事项：1、答卷前将密封线内的项目填写清楚。

2、 填写答案必须用蓝色（或黑色）钢笔、圆珠笔，不许用铅笔或红笔。

3、 本份试卷共四道大题，满分100分，考试时间120分钟。

一、单项选择题：（第1-40题。

选择正确的答案，将相应的字母填入题内的括 号中。

每题1分，满分40分）1. 道德处理的三种关系是（ ）之间的关系。

A.人与人，人与社会，人与动物 B.人与人，人与社会 ，人与自然C.人与人，人与社会，道德与法律D.人与人，人与社会，社会与法律2. 关于职业道德的社会作用，表述错误的是（）。

A. 调整职业内部的关系B. 调整职业之间的关系C. 调整职业工作者与服务对象之间的关系D. 规范员工的职业职责3. 以下不属于爱岗敬业的具体要求的是（）。

A.树立职业理想 B.强化职业责任C.抓住择业机遇D.提高职业技能 4. 下列行为中与爱护设备原则不协调的是（）。

A. 按操作规程使用设备B. 电气设备不使用时应及时断电C. 在完成工作任务的同时，应该保证设备的安全D. 保护设备是专业人员的事情，与我无关 5. 下列关于职业道德说法错误的是（）。

A. 职业道德是社会的基础B. 职业道德源于人类社会的分工与发展，与生产力发展水平相适应称 名 位 单线I I I * I I II此题号-一- -二二 -三 四 总分应得分40401010100实得分阅卷人核准人号 证 考 准C. 随着社会的进步，职业道德水平也会不断提高D. 职业道德是每个从业人员，在职业活动中应遵守的行为规范的总和。

6. SMT 使用波峰焊的焊接时间一般为（）。

A. 1s — 2sB. 2s — 3sC. 3s — 4sD. 4s — 5s 7.自动贴片机的主要结构（ ）。

A. 设备本体、贴装头、供料系统、电路板定位系统、计算机控制系统。

B. 设备本体、贴装头、供料系统、电路板定位系统。

电子设备装接工（高级）理论知识复习题库判断：1．用于正向AGC控制的晶体管与一般的晶体管特性不一样。

（√）2．用4位二进制数可编排成16种不同的代码，既可代表数值又可代表文字、符号。

（√）3．集成运算放大器实质上是一个多级直接耦合放大器。

（√）4．经过取样后，模拟信号就变成了一个个离散的电压，可直接对它们进行编码。

（×）5．放大器各级的位置排成“Z”形的好处是结构紧凑，各级间的干扰较小。

（×）6．外存储器的特点是速度慢、容量大；其上的数据和程序能被调用和修改。

（√）7．收音机的天线磁棒是用硬磁性材料制成。

（×）8．任何一个二端网络总可以用一个等效的电源来代替。

（×）9．环路滤波器是高通滤波器。

（×）10．分布参数适用于部件的尺寸远小于正常工作频率所对应的波长。

（×）11．集成电路内通常包含有晶体二极管、晶体三极管、电阻、电容和电感。

（×）12．熔点大于183℃的焊接即是硬焊接。

（√）13．振荡电路中必须要有正反馈。

（√）14．由各种门电路组成的逻辑电路都可以组合逻辑电路。

（×）15．所相清洗印制电路板（焊后的），就是用高压空气喷吹，以达到去助焊剂残渣。

（×）16．正反馈太强时将会使电路产生振荡。

（√）17．深度负反馈的闭环放大倍数与基本放大电路增益有关。

（×）18．回路和网孔的含义是一样的。

（×）19．时序逻辑电路除包含各种门电路外还要有存储功能的电路元件。

（√）20．在波峰焊焊接中，解决桥连短路的唯一方法是对印制板预涂助焊剂。

（×）单项选择：1．多级放大器级间耦合时要注意静态工作点匹配的是（D）方式。

A 变压器耦合B 电容耦合C 阻容耦合D 直接耦合2．组合逻辑电路设计的关键是（A）A 写逻辑表达式B 表达式化简C 列真值表D 画逻辑图3. （C）电路中各级的静态工作点相互独立，互不影响，但不能用于直流或缓慢变化信号的放大。

电子设备装接工试题及参考答案1-99第一部分职业道德1.职业道德源于人类社会的分工与发展，与社会生产力发展水平相适应（A）A.正确B.错误2.职业道德源于职业实践的含义是（B）A.职业的道德源于社会生产力发展水平B.职业道德指从事一定职业的人们，在职业实践过程中所应遵守的各种行为规范的总和C.社会道德源于职业道德D.随着社会不断进步，职业道德水平也会不断提高3.关于职业道德的社会作用表述不正确的是（D）A.调整职业内部间的关系B.调整职业之间的关系C.调整职业工作者与服务对象之间的关系D.规范员工的职业职责4.在现实的条件下，尊师爱徒已是过时的说法，我们不遵守（B）A.正确B.错误5.关于爱岗敬业的说法中，你认为不正确的是（B）A.爱岗敬业是当代企业精神B.当代社会发起人材活动，爱岗敬业正逐步落空它的价值C.爱岗敬业要树立终身研究观念D.发扬螺丝钉精神是爱岗敬业的重要表现6.关于勤俭节省的说法精确的是（C）A.消费可以拉动需求，促进经济发展，因此提倡节俭是不合时宜的B.勤俭节约是物质匮乏时代的产物，不符合现代企业精神C.勤劳可以提供效率，节俭可以降低成本D.勤劳节俭不利于可持续发展7.尊师爱徒是传统师徒关系的准则，在现实条件下，正确的选择是（B）A.徒弟尊重师傅，师傅不必尊重徒弟B.徒弟尊重师傅，师傅也尊重徒弟 C.徒弟不必尊重师傅，师傅也不必尊重徒弟D.用“哥们”关系取代师徒关系1—国家职业资格测验XXX第二部分基础知识8.三角形连接，三相对称电路中，线电压超前相电压（B）A.精确B.毛病9.集成电路的引脚排列是有肯定规律的（A）A.正确B.错误10.BCD码就是8421码（B）A.精确B.毛病11.示波器的“交替”方式适用于显示一路低频信号的场合（B）A.正确B.错误12.低频信号发生器的特点是频率调节方便、可调范围宽，波形失真小，但频率不太稳定（B）A.正确B.错误13.地面波传播时，波长越长，衰减越大（B）A.精确B.毛病14.电感器在使用前不用检测磁芯与线圈之间的绝缘电阻（B）A.正确B.错误15.场效应管具有电放逐高文用（B）A.精确B.毛病16.在电路中，任何时刻，对于任一结点，所用歧路电流代数和为零（A）A.精确B.毛病17.三相电源的三角形连接中不存在中性点（A）A.精确B.毛病18.环境误差属于随机误差（B）A.精确B.毛病19.隔离变压器不仅能升降电压，还可以将两个电路进行隔离（B）A.正确B.错误20.变压器的铁损耗等于磁滞损耗与涡流损耗之和（A）A.精确B.毛病21.变容二极管的正反相电阻相等（B）A.精确B.毛病2—国家职业资格考试XXX22.正弦交流电路中，视在功率S=P2Q2（A）A.精确B.毛病23.含源二端网络是指含有受控源的网络（B）A.正确B.错误24.欧姆定律只适用于直流电路（B）A.精确B.毛病25.温度系数直接影响电阻的温度（A）A.正确B.错误26.在电子线路中，可以使用变压器的阻抗作用举行阻抗匹配（A）A.正确B.错误27.串联稳压是稳定输出电压，并联稳压是稳定输出电流（B）A.精确B.毛病28.接地的作用是为了安全，防止因电器设备绝缘损坏而遭受触电（B）A.正确B.错误29.利用万用表欧姆档测量电的充放电特性（A）A.正确B.错误30.视在功率的单位是（B）A.W。

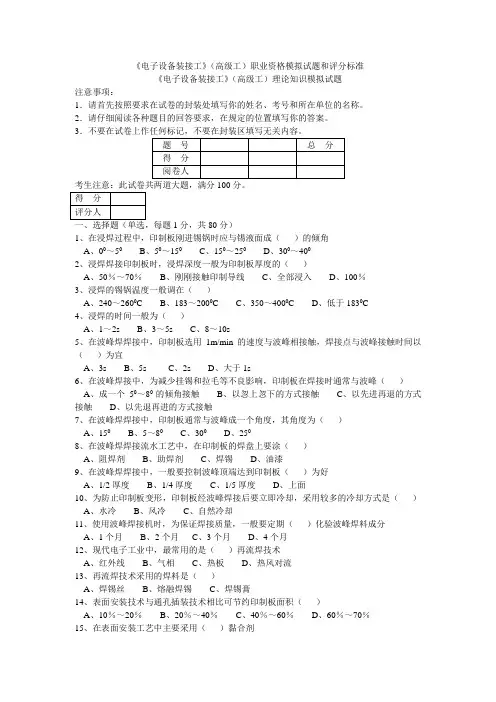

《电子设备装接工》（高级工）职业资格模拟试题和评分标准《电子设备装接工》（高级工）理论知识模拟试题注意事项：1．请首先按照要求在试卷的封装处填写你的姓名、考号和所在单位的名称。

2．请仔细阅读各种题目的回答要求，在规定的位置填写你的答案。

3100分。

1分，共80分）1、在浸焊过程中，印制板刚进锡锅时应与锡液面成（）的倾角A、00～50B、50～150C、150～250D、300～4002、浸焊焊接印制板时，浸焊深度一般为印制板厚度的（）A、50％～70％B、刚刚接触印制导线C、全部浸入D、100％3、浸焊的锡锅温度一般调在（）A、240～2600CB、183～2000CC、350～4000CD、低于1830C4、浸焊的时间一般为（）A、1～2sB、3～5sC、8～10s5、在波峰焊焊接中，印制板选用1m/min的速度与波峰相接触，焊接点与波峰接触时间以（）为宜A、3sB、5sC、2sD、大于1s6、在波峰焊接中，为减少挂锡和拉毛等不良影响，印制板在焊接时通常与波峰（）A、成一个50～80的倾角接触B、以忽上忽下的方式接触C、以先进再退的方式接触D、以先退再进的方式接触7、在波峰焊焊接中，印制板通常与波峰成一个角度，其角度为（）A、150B、5～80C、300D、2508、在波峰焊焊接流水工艺中，在印制板的焊盘上要涂（）A、阻焊剂B、助焊剂C、焊锡D、油漆9、在波峰焊焊接中，一般要控制波峰顶端达到印制板（）为好A、1/2厚度B、1/4厚度C、1/5厚度D、上面10、为防止印制板变形，印制板经波峰焊接后要立即冷却，采用较多的冷却方式是（）A、水冷B、风冷C、自然冷却11、使用波峰焊接机时，为保证焊接质量，一般要定期（）化验波峰焊料成分A、1个月B、2个月C、3个月D、4个月12、现代电子工业中，最常用的是（）再流焊技术A、红外线B、气相C、热板D、热风对流13、再流焊技术采用的焊料是（）A、焊锡丝B、熔融焊锡C、焊锡膏14、表面安装技术与通孔插装技术相比可节约印制板面积（）A、10％～20％B、20％～40％C、40％～60％D、60％～70％15、在表面安装工艺中主要采用（）黏合剂A、热固型B、热塑型C、弹性型D、合成型16、表面安装工艺中的小型贴片机一般有（）SMC/SMD料架A、小于20个B、20～50个C、50～80个17、在电子设备装配的设计文件中，（）是必须编制的设计性试制成套文件A、外形图B、接线图C、使用说明书D、装配图18、在电源电路中，（）元器件要考虑重量和散热等问题A、电解电容B、整流管C、保险丝D、电源变压器、高功率电阻19、在电子设备中，导线的布置应尽量避免线间相互干扰和寄生耦合，连接导线应（）A、较长B、较短C、中等长D、无所谓20、在使用高灵敏度的仪表时，应使用屏蔽线连接仪表和被测件，连接时（）A、先接地端，后接高电位端B、先接高电位端，后接地端C、无所谓21、调试电子电路时，对于静态指标和动态指标的调试顺序一般是（）A、先静态指标，后动态指标B、先动态指标，后静态指标C、无所谓22、（）流水线的工作方式效率较高A、自由节拍式B、强制节拍式23、调试所用的仪器仪表应定期实行计量，计量的周期一般为（）A、半年B、一年C、两年D、三年24、插装流水线上，每个工位所插元器件数目一般为（）为宜A、10～15个B、10～15种类C、40～50个D、小于10个25、在放大器中实行导线布线，下列说法中准确的是（）A、尽量避免线间的干扰和寄生耦合B、对地线的处理要适当C、多级放大器元件各个电路的回地线连成一个公共地线D、输入线、输出线或电源线共用一根地线26、在编制工艺文件时应以（）为主A、文字B、表格C、图27、选用调试仪器仪表时，在保证产品测试性能指标范围前提下，应首选（）的仪器仪表A、通用型B、专用型C、高性能D、低性能28、在整机调试时，一般应遵循的规律是（）A、先调电气、后调结构B、先外后内C、先调部件、后调整机D、先调电路、后调电源29、编号为SJA 2314001GJG1的工艺文件，SJA指得是（）A、分类编号B、企业区分代号C、检验规范简号D、区分号30、在电子设备装配中，拧紧长方形工件的螺钉组时应（）A、从中央开始逐渐向四边对称扩展B、从边缘开始逐渐向中央对称拧紧C、按行或列的顺序逐个拧紧31、以下电路中时序逻辑电路是（）A、门电路B、译码器C、寄存器D、比较器32、输入相同时输出为0，输入不同时输出为1的电路是（）A、与门B、或门C、异或门D、同或门33、集成度在200～1000只元件的是（）A、小规模集成电路B、中规模集成电路C、大规模集成电路D、超大规模集成电路34、组合逻辑电路的某一时刻的输出状态仅由该时刻的（）决定，与电路的历史无关A、输入B、输出C、变量D、直流35、比较器是比较两个数码的大小的（ ）电路A 、逻辑B 、放大C 、单稳态D 、振荡器36、同步时序电路中各触发器都要受到（ ）控制A 、电压B 、电流C 、时钟脉冲D 、信号37、计数器的主要功能是对脉冲信号进行（ ）A 、测量B 、计数C 、积分D 、微分38、理想运算放大器的开环放大倍数为（ ）A 、∞B 、0C 、不定39、集成运放一般分为两个工作区，它们是（ ）工作区A 、线性与非线性B 、正反馈与负反馈C 、虚短和虚断40、施加深度负反馈可使运放进入（ ）A 、非线性区B 、线性工作区41、集成运放能处理（ ）A 、交流信号B 、直流信号C 、交流信号和直流信号42、（ ）输入比例运算电路的反相输入端为虚地点A 、同相B 、反向C 、差动43、各种比较电路的输出只有（ ）状态A 、一种B 、两种C 、三种D 、不定44、分析运放的非线性应用电路，可使用（ ）的概念A 、虚短B 、虚断C 、虚地45、“与非"”的逻辑功能为（ ）A 、入1出0，入0出1B 、全0出0，有1出1C 、全0出1，有1出0D 、全1出0，有0出146、若一个逻辑函数由三个变量组成，则最小项共有（ ）个A 、3B 、4C 、6D 、847、正逻辑是指（ ）A 、高电平用“1”表示，低电平用“0”表示B 、高电平用“0”表示，低电平用“1”表示C 、高低电平均用“1”或“0”表示48、若逻辑表达式为B A F +=，则下列表达式中与F 相同的是（ ）A 、AB F = B 、B A F =C 、B A F +=49、下列各式中（ ）是三变量A 、B 、C 的最小项A 、CB A ++ B 、BC A + C 、ABC50、下列说法，哪个不是逻辑函数的表示方法（ ）A 、真值表和逻辑表达式B 、卡诺图和逻辑图C 、波形图和状态表51、已知逻辑函数B A B A AB F ++=，则F 的最简“与－或”表达式为（ ）A 、B A + B 、B A A +C 、A52、编码电路和译码电路中，（ ）电路的输出是二进制代码A 、编码B 、译码C 、编码和译码53、组合逻辑电路是由（ ）A 、门电路构成B 、触发器构成C 、门电路和触发器构成54、仅具有“翻转”功能的触发器叫（）A、JK触发器B、T′触发器C、D触发器55、触发器由门电路构成，但它不同门电路功能，主要特点是（）A、和门电路功能一样B、有记忆功能C、没有记忆功能56、计数器在电路组成上的特点是（）A、有CP输入，无数码输入B、有CP和数码输入C、无CP输入，有数码输入57、n位二进制加法计数器的最大计数值是（）A、2n-1B、2nC、2n-158、复位法是利用计数器芯片的（）构成任意进制计数器的方法A、复位端B、预置数端C、进（借）位输出端59、寄存器在电路组成上的特点是（）A、有CP输入，无数码输入B、有CP输入和数码输入C、无CP输入，有数码输入60、为避免一次翻转现象，应采用（）的触发器A、主从触发B、边沿触发C、电平触发61、电子毫伏表是用来测量交流信号（）的仪表A、有效值B、幅值C、周期D、频率62、双踪示波器中的示波管有（）电子枪A、1个B、2个C、3个D、4个63、双踪示波器中的电子开关有（）工作状态A、3个 B.、4个 C.、4个D、5个64、双踪示波器不能测量（）A、某个信号的峰－峰值B、某信号的周期C、两个同频率正弦信号的相位差D、电路阻抗65、扫频仪不能测量（）A、电路的幅频特性B、电路的增益C、电路的输出功率D、线路的频带宽度66、步进电极的步距角由（）确定A、步进电机的转子齿数B、转子齿数Z和每个通电循环的节拍数mC、步进电机输入脉冲的波形D、步进电机输入脉冲幅度67、三相步进电机因通入脉冲的规律不同有（）工作模式A、两种B、三种C、四种D、一种68、晶闸管导通的条件是（）A、阳极加正向电压B、控制极加正向触发电压C、阳极加反向电压D、阳极加正向电压且控制极加正向触发电压69、晶闸管关断的条件是（）A、阳极加正向电压B、阳极电流小于维持电流C、控制极加正向触发电压70、用双踪示波器测量信号幅值时，微调旋钮必须在（）A、校准位值B、无要求C、调到较大的值71、数字电子毫伏表中的检波电路功能是（）A、过虑高频信号B、过滤低频信号C、将交流信号转换成直流信号72、集成电路内部不能制作（）A、二极管B、三极管C、小电阻D、大电感73、PROM是（）只读存储器A、一次编程B、可擦多次编程74、开关元件的寿命用（）表示A、可通电时间B、可加的电源电压C、开关次数75、（）不是微型贴片元件的特点A、小型化B、薄型化C、重量更轻D、引线更长76、插接件的主要参数无（）A、额定电压B、额定电流C、接触电阻D、插接位置77、薄膜按键开关不具有（）特点A、外形美观B、密封性好C、性能稳定D、寿命短78、示波器中延迟线的作用是（）A、补偿Y轴系统的增益B、补偿X轴系统增益C、补偿Y轴系统的时间79、双踪示波器中的电子开关在双踪时，可以显示（）信号A、仅一个B、同时显示两个C、同时显示三个80、直流伺服电机的原理和一般直流电机（）C、大致相同二、判断题（每题1分，正确的打“√”，错误的打“ ”，共20分）（）1、波峰焊在焊接，对印制板预热的目的是防止元件突受高热而损坏，同时提高了助焊剂的活化（）2、在波峰焊焊接中，解决桥连短路的唯一方法是对印制板预涂阻焊剂（）3、再流焊技术中，焊料只能使用一次，不可重复利用（）4、在电子产品生产过程中，若发现技术文件中存在问题应立即纠正（）5、工艺文件是企业进行经济核算的重要依据（）6、片式元件安装的一般工艺过程是用导电胶粘剂将元件粘贴到印制板上，烘干后再焊接即可正常使用（）7、当发现电气设备有打火、冒烟现象时，应迅速通知检修工（）8、对TTL门电路，悬空输入端的电平不能确定（）9、在逻辑代数中，因为AB =AC，所以B =C（）10、要使运算放大器工作于线性区，通常外接深度负反馈电路（）11、由于触发器由门电路构成，故没有记忆功能（）12、单稳态触发器没有记忆功能（）13、基本RS触发器不能组成移位寄存器（）14、集成运放只能放大直流信号，不能放大交流信号（）15、凡是具有存储功能的电路都是时序逻辑电路（）16、电子毫伏表用来测交流信号的频率。
