偏心旋转阀工作原理偏心旋转阀是一种常用的工业阀门，它通过旋转阀芯来控制介质的流量和流向。
它主要由阀体、阀盖、阀芯和传动装置等部件组成。
下面将详细介绍偏心旋转阀的工作原理。
1. 偏心旋转阀的结构偏心旋转阀由阀体和阀盖组成，阀体内部有一个偏心孔，阀盖上有一个与偏心孔相对应的偏心轴。
阀芯通过与偏心轴相连的传动装置进行旋转，从而改变阀芯与阀体之间的相对位置，控制介质的流量和流向。
2. 偏心旋转阀的工作原理当阀芯处于关闭位置时，介质无法通过阀体中的流道，阀芯与阀体之间形成一个密封的闭合空间。
当需要开启阀门时，传动装置将阀芯旋转至开启位置，使阀芯与阀体之间的间隙逐渐增大，介质可以顺利通过阀体中的流道。
在阀门开启的过程中，由于阀芯与阀体之间的偏心轴的存在，阀芯的旋转轨迹呈现偏心形状。
这种偏心形状的旋转轨迹使得阀芯在旋转过程中产生一个离心力，将介质从阀芯的进口侧推向出口侧，实现了介质的流向控制。
当阀门需要关闭时，传动装置将阀芯旋转至关闭位置，阀芯与阀体之间的间隙逐渐减小，最终形成一个密封的闭合空间，阻止介质的流动。
3. 偏心旋转阀的特点偏心旋转阀具有以下几个特点：(1) 流量调节范围广：通过调整阀芯的旋转角度，可以实现从完全关闭到最大流量的连续调节。
(2) 耐高压：偏心旋转阀的结构紧凑，材料选用合适，能够承受高压介质的作用。
(3) 耐腐蚀：阀芯和阀体可以选用耐腐蚀材料，适用于腐蚀性介质的控制。
(4) 快速响应：传动装置能够迅速将阀芯旋转到指定位置，实现快速开启或关闭阀门。
(5) 密封性好：阀芯与阀体之间的间隙小，能够实现良好的密封效果，防止介质泄漏。
4. 偏心旋转阀的应用领域偏心旋转阀广泛应用于石油、化工、冶金、电力、水处理等行业，用于控制各种介质的流量和流向。
它常用于管道系统中，作为调节阀、截止阀和切断阀使用。
总结：偏心旋转阀是一种通过旋转阀芯来控制介质流量和流向的阀门。
它的工作原理是通过阀芯的旋转，改变阀芯与阀体之间的相对位置，从而控制介质的流动。
偏心旋转阀工作原理引言概述：偏心旋转阀是一种常见的工业阀门，它通过旋转阀芯来控制流体的流量和压力。
本文将详细介绍偏心旋转阀的工作原理，包括阀门结构、工作过程和应用领域。
正文内容：1. 偏心旋转阀的结构1.1 阀体：偏心旋转阀的主要部分，通常由铸铁或不锈钢制成，具有较高的强度和耐腐蚀性。
1.2 阀芯：位于阀体内部的旋转部件，通常由不锈钢制成，通过旋转来控制流体的流量。
1.3 密封装置：用于保证阀门的密封性能，通常包括密封圈和密封垫片。
1.4 传动装置：用于控制阀芯的旋转，通常包括手动装置和电动装置。
2. 偏心旋转阀的工作过程2.1 开启过程：当阀门关闭时，阀芯与阀座紧密接触，阻止流体通过。
当传动装置启动时，阀芯开始旋转，使阀门逐渐打开。
2.2 流量调节：通过调节阀芯的旋转角度，可以控制流体的流量。
阀芯旋转的角度越大，流量越大；反之，角度越小，流量越小。
2.3 关闭过程：当需要关闭阀门时，传动装置将阀芯逆时针旋转，使阀门逐渐关闭，最终与阀座紧密接触，停止流体通过。
3. 偏心旋转阀的优势3.1 耐高温：偏心旋转阀适用于高温流体的控制，具有较好的耐热性能。
3.2 耐腐蚀：由于阀体和阀芯通常采用耐腐蚀材料制成，偏心旋转阀具有较好的耐腐蚀性能。
3.3 节流性能好：由于阀芯的旋转控制，偏心旋转阀具有较好的节流性能，可以满足不同流量需求。
3.4 操作灵活：偏心旋转阀可以通过传动装置实现手动或自动控制，操作灵活方便。
4. 偏心旋转阀的应用领域4.1 石油化工：偏心旋转阀广泛应用于石油化工行业，用于控制流体的流量和压力。
4.2 电力工业：偏心旋转阀可用于电力工业中的锅炉、冷却水系统等流体控制。
4.3 钢铁冶金：在钢铁冶金过程中，偏心旋转阀可用于控制炼钢过程中的流体流量。
4.4 污水处理：偏心旋转阀可用于污水处理系统中，控制污水的流量和压力。
总结：本文详细介绍了偏心旋转阀的工作原理，包括阀门结构、工作过程和应用领域。
偏心旋转阀工作原理偏心旋转阀是一种常用的控制阀门，广泛应用于石油、化工、冶金等工业领域。
它的工作原理是通过旋转阀芯来控制介质的流量和压力。
下面将详细介绍偏心旋转阀的工作原理。
1. 结构组成偏心旋转阀主要由阀体、阀盖、阀杆、阀座、阀芯等部件组成。
阀体和阀盖之间有一定的间隙，形成阀腔。
阀芯位于阀腔内，可以通过阀杆进行旋转运动。
阀坐位于阀体内，与阀芯配合形成密封。
2. 工作原理当阀芯处于关闭状态时，介质从进口进入阀体，流经阀座和阀芯之间的缝隙，然后从出口排出。
此时，阀芯与阀座密切贴合，形成密封，阀门处于关闭状态。
当需要开启阀门时，通过旋转阀杆使阀芯旋转，同时与阀座分离，打开阀门。
介质从进口进入阀体，经过阀芯的通道，然后从出口排出。
阀芯的旋转角度决定了介质的流量和压力。
3. 偏心设计偏心旋转阀的独特之处在于其偏心设计。
阀芯的轴心和阀杆轴心不重合，存在一定的偏心距离。
当阀芯旋转时，由于偏心距离的存在，阀芯的通道会逐渐打开或者关闭。
偏心旋转阀的偏心设计可以实现精确的流量和压力控制。
通过调整阀芯的旋转角度，可以改变介质通过阀门的通道面积，从而控制流量。
同时，偏心设计还可以改变介质通过阀门的路径，从而改变介质的压力。
4. 优点和应用偏心旋转阀具有以下优点：- 流体阻力小：阀芯与阀座之间的缝隙较小，流体通过阀门时阻力小。
- 适合范围广：适合于各种介质，包括液体、气体和腐蚀性介质。
- 可靠密封：阀芯与阀座之间的密封性能好，可靠性高。
- 控制精度高：通过调整阀芯的旋转角度，可以实现精确的流量和压力控制。
偏心旋转阀广泛应用于石油、化工、冶金等工业领域。
例如，在石油工业中，偏心旋转阀常用于油气管道的控制和调节。
在化工工业中，偏心旋转阀可用于各种化工介质的控制和调节。
此外，偏心旋转阀还广泛应用于电力、冶金、制药等行业。
总结：偏心旋转阀是一种通过旋转阀芯来控制介质流量和压力的控制阀门。
其工作原理是通过阀芯的旋转运动来打开或者关闭阀门。
概述技术参数和性能阀体ZDRZ 电动偏心旋转阀（凸轮挠曲调节阀）由电子式或电动执行机构和偏心旋转阀组成，是一种由部分球阀板绕偏心轴心旋转来控制流体的角行程调节阀。
阀芯的回转中心不与旋转轴同心，可减少磨损，延长使用寿命，阀芯后部设有一个导流翼，有利于流体稳定流动，具有良好的稳定性。
其次，还有流量大，可调范围广等特点。
广泛应用于石油、化工、电力、冶金、钢铁、造纸、医药、食品、纺织、轻工等行业。
型式公称通径公称压力连接型式材料上阀盖压盖型式填料偏心旋转阀25、40、50、65、80、100、125、150、200、250、300mm 铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti 、ZG1Cr18Ni12Mo2Ti ）等与阀体成一整体-45～+400℃螺栓压紧式V 型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料PN1.6、4.0、6.4MPa （注：PN6.4MPa 仅用于DN25～150的阀）法兰式（法兰标准：JB/T79.1-94、79.2-94等）阀内组件执行机构阀芯型式材料额定行程偏心旋转阀芯（带导流翼）铸不锈钢（ZG1Cr18Ni9Ti 、ZG1Cr18Ni12Mo2Ti ）全开60°型式输入信号电源电压环境温度3810R 、PSQ 、HQ 电子式电动执行机构4-20mA 或1-5V 220V/50Hz -25～+70℃电关式(B)、电开式(K)阀作用型式ZDRZ 电动偏心旋转阀(凸轮挠曲调节阀)性能回差基本误差泄漏量可调比额定流量系数Cv2514-6带定位器：小于全行程的1%带定位器：小于全行程的±2%软密封VI 级、硬密封IV 级，符合ANSI B16.104标准100：1公称通径硬密封全腔型60%腔型40%腔型软密封全腔型2514-6142530-12305055-205065100-408580135-54120100230-92195125320-12829015050030020048020085051034080025013007805201150300175010507001550阀体材料的使用温度·压力范围JB/T74-94、HG20596-97单位：MPa温度℃P N16-5～2002503003504001.601.401.201.100.90ANSI单位：MPa温度℃-196～38-45～38-5～3850100150200250300350375400JIS单位：MPa温度℃温度℃PN16PN40P N40PN63PN63PN100PN100ZG230-450ZG1Cr18Ni9-45～200～300～4004.003.503.002.602.306.305.404.804.003.7010.009.007.506.605.801.601.401.204.003.503.006.305.404.8010.009.007.5010K20K30K40KS CPH2SCPH 2SCPH2SCPH2-5～1202203003504001.371.170.983.333.032.842.542.254.994.504.213.823.336.666.075.585.094.50150Lb 300Lb 600LbS CPH2SCS 13A SCS 14A SCP H2SCS13A S CS14A SCPH2SCS13A SCS14A WCB CF8CF8M WCB CF8CF8M WCB CF8CF8M -1.841.841.811.721.571.401.201.010.840.730.641.901.901.901.841.561.391.251.161.010.840.730.641.901.901.901.841.611.471.371.201.010.840.730.64--5.105.004.634.514.384.163.873.693.643.444.954.954.954.774.083.623.273.042.912.812.772.744.954.954.954.804.213.853.563.343.153.032.962.91--10.2010.019.279.048.758.337.747.387.286.899.919.919.919.568.177.266.546.15.85.65.545.489.929.929.929.628.437.697.126.676.326.075.935.81流量特性金属密封：全腔型金属密封：40%缩腔型金属密封：60%缩腔型100.80.60.40.20.0.CvCvCv阀体、阀内件标准材料组合及使用温度范围●●●●●R.TFE(F)：二氧化钼强化聚四氟乙烯R.TFE(C)：碳纤维强化聚四氟乙烯HCr：镀硬铬S.S：部分堆焊司太莱合金PH：析出硬化热处理阀体材料阀芯材料处理阀杆材料处理轴承材料处理压圈材料密封环形式材料处理垫环材料泄漏等级泄漏等级使用温度℃使用温度℃ZG230-450Z G1Cr18Ni9Ti阀体材料阀芯阀杆轴承压圈垫环垫环材料材料形式处理材料处理材料材料材料处理处理ZG230-450、ZG1Cr18N i9304、316HCr17-4P HPH316HCr316FNR.TFE(F)-NBR O形圈VI-5～+60-45～+60304、316HCr17-4PHPH316HCr316FVR.TFE(F)-V ITON O形圈VI-5～+180-10～+180304、316HCr17-4PHPH316HCr316CSR.TFE(C)-316Cv×0.000001%-5～+250-45～+250304、316S.S17-4PHPH316HCr316H316PH-IV-5～+400-45～+400304、316S.S17-4PHPH316HCr316HS316S.S-IV-5～+400-45～+400Z G1Cr18Ni12Mo2T i316HCr316-316HCr316FNR.TFE(F)*NBR O形圈VI-45～+60316HCr316-316HCr316FVR.TFE(F)-VITON O形圈VI-10～+180316HCr316-316HCr316CSR.TFE(C)-316Cv×0.000001%-45～+250316S.S316-316HCr316HS316S.S-IV-45～+400图1密封环的使用温度·压力范围(阀闭时允许的流体压力调节时允许的压差)阀体结构图六角螺母双头螺柱填料填料座阀板阀座压圈填料压板填料压盖填料隔套阀杆轴承阀体底轴承允许压差I、金属阀座公称通径△P (100KPa)标准阀芯、阀座缩径阀芯、阀座251001004075100504082804510010023521501943200102425061630049II、软阀座公称通径△P (100KPa)标准阀芯、阀座缩径阀芯、阀座2580804064805032708041801002148150184120092325051530038外形尺寸单位：mm公称通径LH1H2h1A2549040100225405254511022550541491252256565060135225806906514522510070010018022512581512821533515091015023033520097018027533525010902203103353001110260345335AL1L2L2-G1/2。
偏心旋转阀工作原理偏心旋转阀是一种常用的流体控制装置，广泛应用于工业领域中。
它的工作原理是基于阀体内部的偏心结构和旋转运动来实现流体的控制和调节。
1. 偏心结构：偏心旋转阀的阀体内部设计有一个偏心结构，即阀芯与阀座之间存在一个偏心距离。
这个偏心距离使得阀芯在旋转时能够与阀座接触面产生变化，从而实现流体的控制。
2. 旋转运动：偏心旋转阀的阀芯通过驱动装置（如机电或者手动操作）进行旋转运动。
当阀芯旋转时，由于偏心结构的存在，阀芯与阀座之间的接触面会发生变化，从而改变流体通过阀体的通道大小。
3. 流体控制：根据阀芯与阀座接触面的变化，偏心旋转阀可以实现不同的流体控制功能。
当阀芯与阀座接触面彻底贴合时，阀体通道彻底关闭，流体无法通过；而当阀芯与阀座接触面彻底分离时，阀体通道彻底打开，流体可以自由通过。
在阀芯与阀座接触面部份贴合时，阀体通道的大小会发生变化，从而控制流体的流量。
4. 密封性能：偏心旋转阀的阀芯与阀座之间的接触面通常采用密封材料，如橡胶或者金属密封圈等，以确保阀体的密封性能。
当阀芯旋转时，密封材料与阀座之间会产生压力，从而实现阀体的密封。
5. 应用领域：偏心旋转阀广泛应用于石油、化工、冶金、电力等行业中，用于控制和调节各种流体介质，如液体、气体和蒸汽等。
其优点包括结构简单、操作方便、密封性能好等，因此在工业领域中得到广泛应用。
总结：偏心旋转阀通过阀芯的旋转运动和偏心结构的设计，实现了流体的控制和调节。
它在工业领域中具有广泛的应用，能够满足不同行业对流体控制的需求。
其简单的结构、方便的操作和良好的密封性能，使得偏心旋转阀成为一种常用的流体控制装置。
偏心旋转阀工作原理偏心旋转阀是一种常用的工业阀门，广泛应用于石油、化工、电力等领域。
它的工作原理是通过阀门内部的偏心旋转机构来控制介质的流动。
1. 结构组成偏心旋转阀主要由阀体、阀盖、阀杆、阀瓣和密封装置等部件组成。
阀体和阀盖之间通过螺栓连接，形成一个密封的阀腔。
阀杆与阀瓣通过键连接，阀杆的一端通过阀盖与执行机构相连，另一端与阀瓣相连。
密封装置通常采用填料密封或者金属密封。
2. 工作原理当偏心旋转阀处于关闭状态时，阀瓣与阀座彻底接触，阀门密封。
当执行机构施加力矩使阀杆旋转时，阀瓣开始离开阀座，介质开始流动。
阀杆的旋转使阀瓣绕其偏心轴心进行旋转运动，从而改变阀瓣与阀座之间的间隙大小，从而控制介质的流量。
3. 偏心旋转机构偏心旋转阀的关键部件是偏心旋转机构。
它由阀杆和阀瓣组成，阀杆的一端连接执行机构，另一端通过键连接阀瓣。
阀杆的旋转使阀瓣绕其偏心轴心进行旋转运动。
通过改变阀杆的旋转角度，可以调节阀瓣与阀座之间的间隙大小，从而控制介质的流量。
4. 密封装置偏心旋转阀的密封装置通常采用填料密封或者金属密封。
填料密封是通过在阀杆与阀盖之间填充密封材料，形成密封效果。
金属密封则是通过阀瓣与阀座之间的金属接触，形成密封效果。
密封装置的选择取决于介质的性质和工作条件。
5. 特点和应用偏心旋转阀具有以下特点：- 流阻小：由于阀瓣与阀座之间的间隙可调，阀门的流阻较小，能够提高介质的流量和流速。
- 耐磨性好：阀瓣与阀座之间的金属接触能够提高阀门的耐磨性，延长使用寿命。
- 可调节性强：通过调节阀杆的旋转角度，可以精确控制介质的流量。
- 适合范围广：适合于高温、高压、腐蚀性介质等工况。
偏心旋转阀广泛应用于石油、化工、电力等领域的流体控制系统中，常用于调节和截断介质的流动。
它的工作原理简单可靠，具有良好的密封性能和调节性能，被广泛应用于各种工业领域。
偏心旋转阀原理旋转阀是一种常见的用于控制流体流动的阀门，常用于工业领域中的流体控制系统中。
而偏心旋转阀则是旋转阀的一种特殊类型，其原理和工作方式相比传统旋转阀有所不同。
偏心旋转阀是一种通过旋转阀芯来控制流体流动的装置。
与普通旋转阀相比，偏心旋转阀的阀芯并不位于阀门轴心的中心位置，而是稍微偏移一定的距离。
这就是为什么称之为“偏心”旋转阀的原因。
偏心旋转阀的工作原理是基于阀芯的偏心位置与阀门底部的出口之间的关系。
当阀芯处于不同的旋转位置时，与阀门出口相连接的通道的开口面积也会发生变化。
阀芯旋转时，通道的开口面积会逐渐变大或变小，从而控制流体的流量和流速。
偏心旋转阀通常由阀体、阀芯、阀杆和传动装置等部件组成。
阀体是整个阀门的主体，包含有进口和出口。
阀芯则是位于阀体内部的旋转部件，通过传动装置驱动其旋转的角度。
阀杆则用于连接传动装置和阀芯，传递扭矩和力量。
在实际应用中，偏心旋转阀可以用于控制和调节多种不同类型的流体，包括液体、气体和蒸汽等。
通过改变阀芯的旋转角度和速度，可以精确地控制流体的流量和压力。
因此，偏心旋转阀广泛应用于石油、化工、电力、冶金、制药等工业领域。
此外，偏心旋转阀还具有一些优点。
首先，由于阀芯的偏心位置，使得阀门的密封性能更加稳定可靠，减少了漏气和漏液的可能性。
其次，偏心旋转阀的结构相对简单，维修和维护也较为方便。
最后，偏心旋转阀具有较大的调节范围和响应速度，可以满足不同工况下对流体流量和压力的要求。
总结起来，偏心旋转阀是一种通过阀芯的旋转来控制流体流动的阀门。
其工作原理是基于阀芯的偏心位置与阀门底部的出口之间的关系，通过改变通道的开口面积来控制流量和流速。
偏心旋转阀在工业领域中具有广泛的应用，其优点包括稳定的密封性能、简单的结构和便于维修等。
偏心旋转阀工作原理偏心旋转阀是一种常用的工业阀门，广泛应用于液体、气体和蒸汽管道系统中。
它具有简单的结构和可靠的性能，能够实现流体的调节和截断。
本文将详细介绍偏心旋转阀的工作原理，包括结构组成、工作过程和应用领域等方面的内容。
一、结构组成偏心旋转阀主要由阀体、阀盖、阀座、阀瓣和传动装置等部件组成。
阀体是阀门的主体部分，通常采用铸铁或钢材制成，具有较高的强度和耐腐蚀性。
阀盖用于固定阀瓣和传动装置，通常采用铸铁或不锈钢制成。
阀座是阀门的密封部分，常用材料有橡胶或聚四氟乙烯等，具有良好的密封性能。
阀瓣是阀门的关键部件，通过传动装置的驱动实现开启和关闭操作。
二、工作过程偏心旋转阀的工作原理是通过阀瓣的旋转来实现流体的调节和截断。
当阀瓣处于关闭状态时，流体无法通过阀门，实现了截断的功能。
当阀瓣旋转到一定角度时，流体可以顺利通过阀门，实现了调节的功能。
具体工作过程如下：1. 开启过程：当传动装置驱动阀瓣逆时针旋转时，阀瓣与阀座逐渐分离，流体开始通过阀门。
此时，阀门的流通面积逐渐增大，流体的流量也随之增大。
2. 调节过程：当阀瓣旋转到一定角度时，阀瓣与阀座的间隙达到最大值，此时流体的流量达到最大值。
通过调节传动装置，可以控制阀瓣的旋转角度，从而实现对流体流量的调节。
3. 关闭过程：当传动装置驱动阀瓣顺时针旋转时，阀瓣与阀座逐渐接触，最终完全关闭。
此时，阀门的流通面积减小到最小值，流体无法通过阀门。
三、应用领域偏心旋转阀具有广泛的应用领域，适用于各种工业领域的流体控制系统，特别是在液体和气体的调节和截断方面具有独特的优势。
以下是几个常见的应用领域：1. 石油化工：偏心旋转阀可用于石油、天然气和化工领域的流体控制系统，如油气管道、化工生产设备等。
2. 电力工业：偏心旋转阀可用于电力工业中的锅炉、汽轮机和冷却水系统等流体控制系统。
3. 钢铁冶金：偏心旋转阀可用于钢铁冶金行业的高温高压流体控制系统，如高炉、转炉和连铸机等。
偏心旋转阀工作原理偏心旋转阀是一种常用的流体控制装置，广泛应用于石油、化工、冶金、电力等工业领域。
它的工作原理基于偏心旋转机构，通过旋转阀芯来控制流体的通断和调节流量。
下面将详细介绍偏心旋转阀的工作原理。
一、结构组成偏心旋转阀主要由阀体、阀盖、阀芯、密封圈、传动机构等部分组成。
1. 阀体和阀盖：通常采用铸造或锻造工艺制成，具有足够的强度和刚性，能够承受流体的压力。
2. 阀芯：阀芯是偏心旋转阀的核心部件，通常由金属材料制成。
它的形状呈偏心旋转的圆柱体，通过传动机构的驱动，实现旋转运动。
3. 密封圈：偏心旋转阀的密封圈通常采用橡胶或金属材料制成，能够有效地防止流体泄漏。
4. 传动机构：传动机构用于驱动阀芯的旋转运动，通常包括电动机、减速机和传动轴等部分。
二、工作原理偏心旋转阀的工作原理基于阀芯的旋转运动，通过阀芯的不同位置来实现流体的通断和调节流量。
1. 通断流体：当阀芯处于关闭位置时，流体无法通过阀体的通道，实现了流体的断流。
当阀芯旋转到开启位置时，流体可以顺畅地通过阀体的通道，实现了流体的通流。
2. 调节流量：当阀芯处于开启位置时，通过调节阀芯的旋转角度，可以改变阀芯与阀体通道之间的开口面积，从而实现对流体流量的调节。
当阀芯旋转角度较大时，开口面积较大，流体流量增大；当阀芯旋转角度较小时，开口面积较小，流体流量减小。
3. 密封性能：偏心旋转阀的密封性能主要依靠阀芯与阀体之间的密封圈来实现。
当阀芯旋转到关闭位置时，密封圈会与阀体密封面紧密接触，从而实现了良好的密封性能，防止流体泄漏。
三、工作特点偏心旋转阀具有以下几个工作特点：1. 快速开关：由于阀芯旋转运动的特点，偏心旋转阀可以实现快速的开关动作，适用于对流体流量要求较高的场合。
2. 调节精度高：通过调节阀芯的旋转角度，可以实现对流体流量的精确调节，满足不同工艺过程对流量的要求。
3. 耐高温高压：偏心旋转阀的阀体和阀盖通常采用高强度材料制成，能够承受高温高压的工作环境。
偏心旋转阀工作原理偏心旋转阀是一种常用的工业阀门，其工作原理基于偏心旋转机构。
它由阀体、阀盖、阀杆、阀瓣等组成。
下面将详细介绍偏心旋转阀的工作原理及其相关参数。
1. 工作原理偏心旋转阀的工作原理是通过阀瓣的偏心旋转来实现流体的控制。
当阀瓣处于关闭状态时，阀瓣与阀座完全贴合，阻止流体通过。
当需要开启阀门时，阀杆将阀瓣向上推动，使其与阀座分离，从而允许流体通过。
阀瓣的旋转角度可以通过手动操作或电动执行器来控制。
2. 结构特点偏心旋转阀的结构特点决定了其工作原理的可靠性和适用性。
它通常采用双偏心结构，即阀瓣与阀座之间存在两个不同的偏心距离。
这种结构使得阀瓣在旋转过程中能够平稳地与阀座分离，从而减少了流体的泄漏。
此外，偏心旋转阀还具有良好的密封性能和耐磨性，适用于高温、高压和腐蚀性介质的控制。
3. 参数选择在选择偏心旋转阀时，需要考虑以下几个参数：- 阀门尺寸：根据管道的直径和流量要求选择适当的阀门尺寸。
- 阀门材质：根据介质的性质选择合适的阀门材质，如不锈钢、碳钢、铸铁等。
- 阀门压力等级：根据系统的工作压力选择合适的阀门压力等级。
- 温度范围：根据介质的温度选择能够承受相应温度的阀门。
- 流体性质：根据介质的性质选择适合的阀门材质和密封材料。
4. 应用领域偏心旋转阀广泛应用于石油、化工、电力、冶金等行业的流体控制系统中。
它可以用于调节流体的流量和压力，实现流体的开关和截断。
由于其结构简单、可靠性高、密封性能好等特点，偏心旋转阀在工业领域中得到了广泛的应用。
总结：偏心旋转阀是一种常用的工业阀门，其工作原理基于阀瓣的偏心旋转。
它具有结构特点明显、工作可靠性高、适用性广泛等优点。
在选择偏心旋转阀时，需要考虑阀门尺寸、材质、压力等级、温度范围和流体性质等参数。
偏心旋转阀在石油、化工、电力、冶金等行业的流体控制系统中得到了广泛的应用。

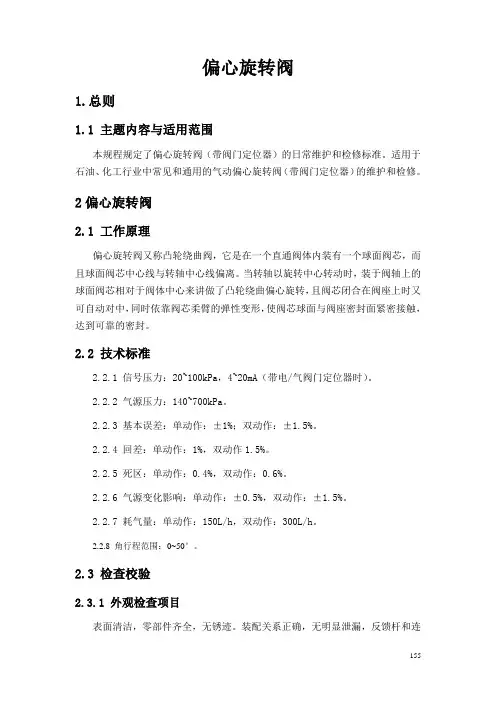

偏心旋转阀1.总则1.1 主题内容与适用范围本规程规定了偏心旋转阀（带阀门定位器）的日常维护和检修标准。
适用于石油、化工行业中常见和通用的气动偏心旋转阀（带阀门定位器）的维护和检修。
2偏心旋转阀2.1 工作原理偏心旋转阀又称凸轮绕曲阀，它是在一个直通阀体内装有一个球面阀芯，而且球面阀芯中心线与转轴中心线偏离。
当转轴以旋转中心转动时，装于阀轴上的球面阀芯相对于阀体中心来讲做了凸轮绕曲偏心旋转，且阀芯闭合在阀座上时又可自动对中，同时依靠阀芯柔臂的弹性变形，使阀芯球面与阀座密封面紧密接触，达到可靠的密封。
2.2 技术标准2.2.1 信号压力：20~100kPa，4~20mA（带电/气阀门定位器时）。
2.2.2 气源压力：140~700kPa。
2.2.3 基本误差：单动作：±1%；双动作：±1.5%。
2.2.4 回差：单动作：1%，双动作1.5%。
2.2.5 死区：单动作：0.4%，双动作：0.6%。
2.2.6 气源变化影响：单动作：±0.5%，双动作：±1.5%。
2.2.7 耗气量：单动作：150L/h，双动作：300L/h。
2.2.8 角行程范围：0~50°。
2.3 检查校验2.3.1 外观检查项目表面清洁，零部件齐全，无锈迹。
装配关系正确，无明显泄漏，反馈杆和连155接件的紧固不松动。
2.3.2 校验项目（以带KOSOP/P704 型气动阀门定位器为例）2.3.2.1 凸轮零件检查执行机构处于零点时，凸轮的零点位置线应与底座密封圈平行。
2.3.2.2 零位调整输入压力起始信号，松动调零止动螺帽，旋转调零螺帽进行调整，调定后紧固调零止动螺帽。
2.3.2.3 行程调校零点校好后，输入满量程压力信号，用行程调节旋钮进行调整。
注意：在旋转调零旋钮之前，一定要松动行程传动轴承螺丝，调整完后再把螺丝紧固好。
零位和行程经反复调整后，全行程偏差为±1°，正反行程偏差±0.5°。
2.3.2.4 气缸平衡压力的调整在双气缸中，若存在死区时，则需要调整控制阀压力来平衡。
为了使气缸活塞在任意位置达到平衡，应适当增加输入信号压力。
一般平衡压力为气源压力的50%~90%最为合适。
平衡压力低时，松动止动螺丝，调节平衡压力调整螺丝，高压平衡点0.7~0.9（SUP）,中压平衡点0.5（SUP）,低压平衡点0.1~0.3（SUP）。
在执行机构输出力有余的场合，可以选择低压平衡点或中压平衡点，这样可以减少空气耗量。
2.3.2.5 克服执行机构振荡现象在生产调节过程中如果存在振荡现象，可以调整放大倍数加以克服。
a.把连接件固定于离喷嘴较远的连接孔内，这样可以降低放大倍数。
b.如果执行机构仍然振荡，再调整平衡丝，使平衡点降低。
注：①排除定位器故障，原则上定位器打旁路。
②排除执行机构故障，原则上调节阀离线。
1562.4 使用和维护2.4.1 使用注意事项正常开度应在30%~75%.2.4.2 日常维护2.4.2.1 定期巡检，清扫表面灰尘，检查气源压力，输入输出信号和行程是否正常，仪表风是否带水，做好详细记录，做适当调整和过滤器排污。
2.4.2.2 定期巡检，重点检查法兰、阀盖、填料函的密封情况和传动部件的松动和润滑情况。
泄漏故障立刻协调处理，润滑部位每月加油一次。
2.4.2.3 每月对凸轮轴、轴承、行程滚轮加润滑油一次。
2.4.2.4 应定期检查并保证调节阀前后的切断阀完全打开，副线阀完全关闭，管路中的其他工艺阀门尽量开大，以保证调节阀在正常的开度范围内工作。
2.5 检修2.5.1 拆卸2.5.1.1 由工艺人员切断上、下游阀门，清理排放，清洗或吹扫干净，化验人员取样分析，监护人员确认无毒无害时放可拆卸。
2.5.1.2调节阀拆卸前，仪表工先行拆卸阀门定位器和信号线、气源配管。
有信号电缆线时，应绝缘包扎完好。
2.5.1.3 清除阀体的隔热保护层时，尽可能保持金属外壳完整。
2.5.1.4 做好全方位外形标记，整机下线。
2.5.2 解体清洗（以Masoneilan的35002凸轮绕曲阀为例）2.5.2.1 用风压信号驱动执行机构，使其连杆移至中间位置。
2.5.2.2 拆下盖子的螺丝和正面盖、反面盖。
2.5.2.3 拆下销卡和叉杆卡箍。
2.5.2.4 若定位器在执行机构上，则从芯轴上卸开凸轮，然后拆下有关螺丝和垫片，从轭上拆下执行机构。
1572.5.2.5 拔出安全销。
2.5.2.6 从法兰螺栓和阀体螺栓上拧下螺栓螺母，用手锤把支架从安装法兰的阀体上轻轻敲出，并拆下轻组件、连杆和阀芯轴。
2.5.2.7 如果阀芯拆卸不方便，则松开连杆定位螺栓，取出轭、连杆、填料法兰和填料压盖，把连杆从轴上向后滑出，并拧紧定位螺丝，用手锤轻轻敲出轴和其它部件。
2.5.2.8 如果有整件部件敲不出，就拆下几圈填料，然后用一根装着有头螺丝且尺寸合适的管接头推出阀芯轴和整体部件。
3寸~12寸的阀门，所有部件与轴一起推出，小尺寸的阀门，阀体内可能留有上导向轴套和衬垫套管，也必须一起推出。
2.5.2.9 使阀的末端对准阀座，拆下阀芯。
2.5.2.10 用起子插入轴套槽内（先注润滑油），轻轻敲出下导向轴套。
2.5.2.11 从阀芯轴上拆下卡环、填料和其它部件。
2.5.2.12 从轭上推出滚珠轴承，拆下金属密封环。
2.5.2.13 拆下座环紧固件，取出座环。
2.5.2.14 检查所有部件是否损坏、磨损或腐蚀。
在重新组装之前，必须更换所有有毛病的部件和所有填料。
2.5.2.15 根据材质不同，选择适当清洗剂，彻底清洗所有部件。
2.5.3 组装注意事项2.5.3.1 组装之前，阀芯、阀座必须研磨。
2.5.3.2 上、下导向轴套、轴、衬垫套管等必须涂上二硫化钼润滑剂。
2.5.3.3 每个填料环的切口与相邻填料环的切口都必须相差120°。
2.5.4 阀芯和阀座的研磨方法和润滑2.5.4.1 拆下阀芯、阀座，用手把阀芯和座环叠放在垫底上。
座环水平放置，座面朝上，撒上少许相应型号的研磨砂，将阀芯向各个方向转动，轻轻地使阀芯贴着座环研磨。
这一操作完成以后，清洗干净这两个部件。
为了使座环的台肩与158阀体上的配合彻底重叠，将少量研磨砂撒在座上，用转动座环的方法轻轻的研磨，安装之前在彻底清洗干净所有部件。
2.5.4.2 研磨完之后，座环台肩上涂上密封胶。
2.5.4.3 座环挡圈的螺纹上，通常用二硫化钼润滑剂润滑。
2.5.5 密封试验和泄漏量试验2.5.5.1 密封试验A 在实验装置上，将额定气压源压力输入薄膜执行机构或者双向作用气缸中，切断气源五分钟，气室内气压降低值不得超过5kPa。
B 用风压信号，手动或者复位弹簧开启阀门，将泵压调到调节阀1.5倍的公称压力，填料函和连接处不应有渗漏现象。
C 利用实验装置将泵压调到调节阀的2倍的公称压力进行五分钟的耐压强度试验，阀体、填料函和连接处不应有明显的外漏现象。
2.5.5.2 泄漏量试验A 根据阀座（金属、软阀座）类型不同，对允许泄漏的要求也不同。
B允许泄漏量的计算公式如下：Q允=Cv1.17×△P×A%100060式中：Q允=允许泄漏量，L/min；Cv=额定流量系数（进口阀）；C=流通能力（国产阀C=Cv÷1.17）；△P=阀的压差，kPa（最大为差额定差）；A=允许泄漏率（金属座：A=0.01；软阀座：A=0.0001）。
C 利用实验装置，向薄膜执行机构或气缸输入额定风压，使阀门关闭。
将温度为室温、压力为额定压差的水，按打开阀芯的流向注入调节阀内。
泄漏量应满足上式要求。
1592.5.6 检修后的单机调试2.5.6.1 气源压力和信号范围，按照调节阀的铭牌规定。
2.5.6.2 始终点偏差调整当信号压力由下限改变到上限值时，执行机构应做全行程50%移动。
2.5.6.3 全行程偏差调整当信号压力由下限改变到上限值时，全行程的允许偏差：单动作为±1.0%，双动作为±1.5%。
2.5.6.4 正反行程回差调整当信号压力由下限改变到上限，再由上限到下限反复改变时，同一风压值下的正反行程值的最大差值不应超过允许值：单动作为1%，双动作为1.5%。
2.5.6.5 灵敏限分别在信号压力为量程的20%、50%、80%的行程处，增加和降低气压，测试执行机构微动时所需的信号压力变化值，其最大允许死区值：单动作为0.4%，双动作为0.6%。
2.5.7 复位后的联校2.5.7.1 工艺管线中无焊渣、无污物。
2.5.7.2 拆装，解体的标记清晰可见。
2.5.7.3 安装流向正确。
2.5.7.4 开、关形式既满足工艺事故下的安全需要，又满足工艺调节中的负反馈特性要求。
2.5.7.5 利用调节器的手操信号正反向开关阀门，联校0%、25%、50%、75%、100%五点，调节阀无卡滞、不振荡、开关自如。
无论是全开还是全关，必须符合下列三点：A 手动执行机构不再移动；B 反馈杆不再移动；C 定位器输出压力示值接近气源压力或者零点位置。
160161。
