汽车维护课件

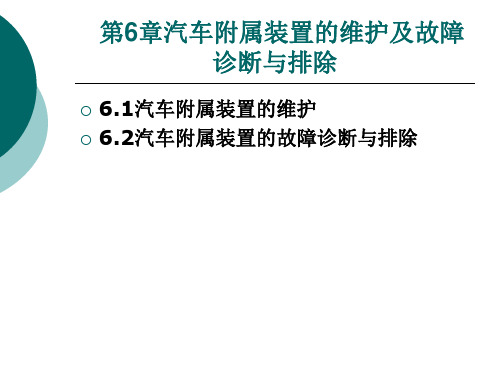

第6章汽车附属装置的维护及故障 诊断与排除
6
6.1汽车附属装置的维护
6.1.1 照明装置的检查与调整
前照灯光束调整正确与否，将极大地影响行车安全、运输效 率和驾驶员的疲劳程度。汽车每行驶6000km或更换前照灯 灯泡时，应对前照灯光束进行调整，调整数据如表6-1所示。 国内外对前照灯检查和调整均十分重视。
·起动发动机，使之以2000r/min的速度(约为发动机最高 转速的60%)旋转，即在蓄电池不放电的情况下点亮前照灯 远光。
·调整时，应把一只灯遮住，然后检查另一只前照灯的光束是 否对准a或b点。若不符合要求，则拆下前照灯罩圈。用旋具 旋出侧面的调整螺打，可使光束作水平方向上的调整，用旋 具旋入或旋出上面的调整螺打，可作高低方向的调整，如图 6-2所示。
;若10电0阻过大，有可能烧蚀触点;若电阻为 ∞ ，说
明线圈断路或触点张开;若电阻过小，说明线圈短路，应予以
更换。
上一页 下一页 返回
6.1汽车附属装置的维护
4.机油压力表及其传感器的检查与调整 (1)机油压力表和传感器加热线圈电阻的检查如图6-13
所示为电热式机油压力表。可用万用表检查机油压力表加热 线圈的电阻，应符合表6-5的规定。若不符合要求，应更换 新表。 (2)就车检查机油压力表和传感器当不接通点火开关时， 表针在“0”位外侧;接通点火开关而不启动发动机时，表针 在“0”位;当启动发动机运转约3min后，机油压力表的指示 值应在0. 1-0. 5MPa的范围内变化。否则，说明机油压力 表和传感器有故障。
上一页 下一页 返回
6.1汽车附属装置的维护
·当远光调好后，应打开近光灯，检查屏幕上是否有明显的明、 暗截止线，其高度是否符合规定。一般规定是:前照灯上边缘 距地面不大于1350mm的车，在距灯10m远处的屏幕上的 明、暗截止线水平部分应比前照灯基准中心低H/3左右，如 图6-1右下角所示。

.
3、夏天应定期检查与电池的电解液，添加蒸馏水。因 为炎热的天气使一些部件容易聚热量，如蓄电池，尤 其是车辆长时间行驶时，发动机处于不间断、大负荷 工作状态，电解液挥发不可避免，若不及时检查并添 加蒸馏水，蓄电池上部分的电解质可能会失效，直接 影响蓄电池的电量和使用寿命；
4、夏天发动机舱温度会很高，这样一些较老车的线束、 橡胶管等老化，所以应多检查发动机舱的状况；
四、小心穿越路口
1、慢与让，尊重各方路权，不占别人车道、不抢别 人绿灯时间；
2、转向时提前打方向灯； 3、看清楚四周人车才能通行。
五、不做危险举动
1、不超速； 2、不任意超车、不逞强竞赛； 3、不在车内嬉戏，打闹。
六、看得见的才能加速，看不到就要 减速
1、不要只懂得加速，而不晓得踩刹车； 2、跟车超车视线被挡住时须特别注意； 3、通过弯道、上下斜坡。看不见前方路况时要减速； 4、夜间、浓雾、雨水、视线不良时宜特别小心，一
一、发动机启动前检查
1、检查轮胎气压是否正常
2、检查冷却水液面是否正常
3、检查机油液面是否正常
4、检查油、水是否油泄漏
二、发动机启动后检查
1、检查仪表、喇叭、刮水器、空调、暖风、除霜工作 情况；
2、检查后视镜位置是否适宜；
3、检查机油压力、水温、水位是否 正常
水箱
水温过高时，停车打开发动机散热
机油、水温、安全气囊
7、检查轮胎气压是否符合标准
.
8、检查空调螺丝、管路接头、暖气接头及卡子紧固情 况，变速器各档能否正常啮合。
部门车辆负责人应对车辆不定期的检查，发现问题 及时处理，避免车辆造成机械事故。办公室会对车辆 进行不定期抽查，如由于驾驶人使用不当、疏于保养， 而导致车辆损坏或机件故障，所需的修护及维修，依 情节轻重，责任划分，由车辆管理员或驾驶员负担， 并按照丽华集团车辆管理制度进行处罚。

定期清洁起动机表面，检查电磁 开关触点和电刷磨损情况，及时 更换损坏部件。
灯光系统保养
检查灯泡和灯座是否损坏或松动 ，定期调整灯光照射角度和范围 。
蓄电池保养
定期清洁蓄电池表面，检查电解 液液面高度和密度，及时充电或 更换蓄电池。
仪表与报警系统保养
定期校验仪表指示准确性和报警 系统灵敏度，更换损坏的传感器 和执行器。
发动机结构
详细解析发动机各大部件，如气缸 、活塞、曲轴、连杆、气门等。
工作原理
深入讲解四冲程工作循环，包括进 气、压缩、做功和排气四个过程。
发动机故障诊断与排除
常见故障
列举发动机常见的故障现象，如 启动困难、功率不足、油耗增加
等。
故障原因
分析导致发动机故障的各种原因 ，如点火系统故障、燃油系统故
障、机械故障等。
底盘系统维修
03
底盘构造及功能介绍
底盘组成
传动系、行驶系、转向系和制动系四部分组成。
底盘功能
支承、安装汽车发动机及其各部件、总成，形成汽车的整体造型， 并接受发动机的动力，使汽车产生运动，保证正常行驶。
底盘构造
包括车架、车桥、车轮、悬架等部分，各部分之间通过连接件进行 连接。
底盘故障诊断与排除
空调系统维修
05
空调系统组成及工作原理
压缩机
将低温低压气态制冷 剂压缩成高温高压气 态制冷剂，为制冷剂 的循环提供动力。
冷凝器
将高温高压气态制冷 剂冷却成中温高压液 态制冷剂，释放热量 。
膨胀阀
将中温高压液态制冷 剂节流降压，变成低 温低压液态制冷剂。
蒸发器
将低温低压液态制冷 剂蒸发成低温低压气 态制冷剂，吸收车内 的热量。

《汽车保养与维护》ppt课件
目
CONTENCT
录
• 汽车保养与维护概述 • 汽车发动机保养与维护 • 汽车底盘保养与维护 • 汽车车身保养与维护 • 汽车电器保养与维护
01
汽车保养与维护概述
汽车保养的定义与重要性
汽车保养的定义
汽车保养是指对汽车进行定期的检查、清洁、补充、润滑、调整 或更换某些零部件，保持汽车良好的状况和性能，确保其正常运 行和安全行驶。
空调系统的检查与保养
总结词：空调系统对于驾驶舒适性至 关重要，定期检查与保养能够确保其
正常运行，提高驾驶体验。
详细描述
检查空调制冷剂压力是否正常，不足 时及时补充。
检查空调压缩机、冷凝器、蒸发器和 鼓风机等部件的清洁度和完好性。
使用专用的空调清洗剂清洁空调管道 和蒸发器，去除细菌和异味。
定期更换空调滤清器，保证空气质量 。
80%
调整灯光角度
根据需要调整车灯角度，确保照 明效果和行车安全。
车身附件的保养与维护
检查紧固件
定期检查车身各部件的紧固件 ，确保无松动或脱落。
保持润滑良好
定期对车身各部件进行润滑保 养，确保运转顺畅。
更换损坏部件
如有损坏应及时更换，以免影 响行车安全。
05
汽车电器保养与维护
蓄电池的检查与更换
详细描述
在检查机油时，需要观察机油的油面和清洁度，如果机油浑浊、含有杂质或油面 过低，应及时更换机油。更换机油时，应选择适合自己车辆的机油型号和品牌， 并按照车辆保养手册上的要求定期更换。
发动机冷却液的检查与更换
总结词
发动机冷却液是保持发动机正常温度的重要介质，定期检查 和更换冷却液可以防止发动机过热和腐蚀。
