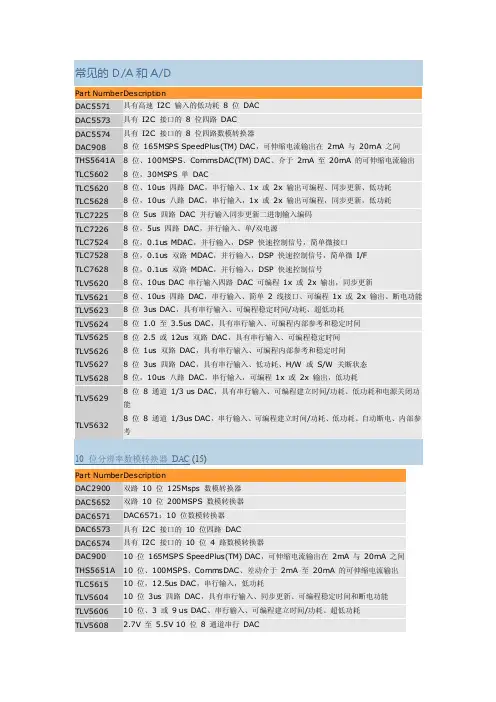

常见的D/A和A/DPart Number D escriptionDAC5571 具有高速I2C 输入的低功耗8 位DACDAC5573 具有I2C 接口的8 位四路DACDAC5574 具有I2C 接口的8 位四路数模转换器DAC908 8 位165MSPS SpeedPlus(TM) DAC，可伸缩电流输出在2mA 与20mA 之间THS5641A 8 位、100MSPS、CommsDAC(TM) DAC、介于2mA 至20mA 的可伸缩电流输出TLC5602 8 位，30MSPS 单DACTLC5620 8 位、10us 四路DAC，串行输入、1x 或2x 输出可编程、同步更新、低功耗TLC5628 8 位，10us 八路DAC，串行输入，1x 或2x 输出可编程，同步更新，低功耗TLC7225 8 位5us 四路DAC 并行输入同步更新二进制输入编码TLC7226 8 位，5us 四路DAC，并行输入、单/双电源TLC7524 8 位，0.1us MDAC，并行输入，DSP 快速控制信号，简单微接口TLC7528 8 位，0.1us 双路MDAC，并行输入，DSP 快速控制信号，简单微I/FTLC7628 8 位，0.1us 双路MDAC，并行输入，DSP 快速控制信号TLV5620 8 位、10us DAC 串行输入四路DAC 可编程 1x 或2x 输出，同步更新TLV5621 8 位、10us 四路DAC，串行输入、简单2 线接口、可编程 1x 或2x 输出、断电功能TLV5623 8 位3us DAC，具有串行输入、可编程稳定时间/功耗、超低功耗TLV5624 8 位1.0 至3.5us DAC，具有串行输入、可编程内部参考和稳定时间TLV5625 8 位2.5 或12us 双路DAC，具有串行输入、可编程稳定时间TLV5626 8 位1us 双路DAC，具有串行输入、可编程内部参考和稳定时间TLV5627 8 位3us 四路DAC，具有串行输入、低功耗、H/W 或S/W 关断状态TLV5628 8 位，10us 八路DAC，串行输入，可编程 1x 或2x 输出，低功耗TLV5629 8 位8 通道1/3 us DAC，具有串行输入、可编程建立时间/功耗、低功耗和电源关闭功能TLV5632 8 位8 通道1/3us DAC，串行输入、可编程建立时间/功耗、低功耗、自动断电、内部参考10 位分辨率数模转换器DAC (15)Part Number D escriptionDAC2900 双路10 位125Msps 数模转换器DAC5652 双路10 位200MSPS 数模转换器DAC6571 DAC6571：10 位数模转换器DAC6573 具有I2C 接口的10 位四路DACDAC6574 具有I2C 接口的10 位4 路数模转换器DAC900 10 位165MSPS SpeedPlus(TM) DAC，可伸缩电流输出在2mA 与20mA 之间THS5651A 10 位、100MSPS、CommsDAC、差动介于2mA 至20mA 的可伸缩电流输出TLC5615 10 位，12.5us DAC，串行输入，低功耗TLV5604 10 位3us 四路DAC，具有串行输入、同步更新、可编程稳定时间和断电功能TLV5606 10 位、3 或9 us DAC、串行输入、可编程建立时间/功耗、超低功耗TLV5608 2.7V 至5.5V 10 位8 通道串行DACTLV5608IYE 采用晶圆芯片级封装的2.7V 至5.5V、12 位和10 位八路DACTLV5617A 10 位2.5 双路DAC，具有串行输入、可编程稳定时间TLV5631 具有内部参考的2.7V 至5.5V 10 位8 通道串行DACTLV5637 10 位1us DAC，具有串行输入、双路DAC、可编程内部参考和稳定时间12 位分辨率数模转换器DAC (55)Part Number D escriptionDAC2902 双路12 位125Msps 数模转换器DAC2932 超低功耗29mW 12 位双路40MSPS D/A，具有 4 个附加的控制DAC 用于进行发送/接收路径控制DAC5662 12 位200MSPS 双DACDAC7512 低功耗轨至轨输出12 位串行输入DACDAC7513 低功耗轨至轨输出12 位串行输入DACDAC7541 低成本12 位CMOS 四象限乘法D/A 转换器DAC7545 CMOS 12 位乘法位数模转换器，与微处理器兼容DAC7551 12 位超低短时脉冲波形干扰电压输出数模转换器DAC7552 12 位、双路、超低短时脉冲波形干扰、电压输出数模转换器DAC7553 12 位、双路、超低短时脉冲波形干扰、电压输出数模转换器DAC7554 低功耗低短时脉冲波形干扰12 位DACDAC7558 12 位、八路、超低短时脉冲波形干扰、电压输出数模转换器DAC7571 低功耗轨至轨输出12 位I2C 输入DACDAC7573 具有I2C 数字接口的四路12 位10us 数模转换器DAC7574 具有I2C 接口的12 位四路电压输出数模转换器DAC7611 12 位串行输入数模转换器DAC7612 双路12 位串行输入数模转换器DAC7613 12 位电压输出数模转换器DAC7614 四路串行输入12 位电压输出数模转换器DAC7615 四路串行输入，12 位电压输出数模转换器DAC7616 四路串行输入12 位电压输出数模转换器DAC7617 四路串行输入12 位电压输出数模转换器DAC7621 12 位并行输入数模转换器DAC7624 12 位四路电压输出数模转换器DAC7625 12 位四路电压输出数模转换器DAC7714 四路串行输入12 位电压输出数模转换器DAC7715 四路串行输入，12 位电压输出数模转换器DAC7724 12 位四路电压输出数模转换器DAC7725 12 位四路电压输出数模转换器DAC7800 双路单片CMOS 12 位乘数模转换器DAC7801 双路单片CMOS 12 位乘数模转换器DAC7802 双路单片CMOS 12 位乘数模转换器DAC7811 12 位串行输入乘法数模转换器DAC7821 12 位串行输入乘法DACDAC7822 双路12 位串行输入乘法DACDAC8043 CMOS 12 位串行输入乘法数模转换器DAC811 兼容微处理器的12 位数模转换器DAC813 兼容微处理器的12 位数模转换器DAC902 12 位165MSPS SpeedPlus(TM) DAC，可伸缩电流输出在2mA 与20mA 之间THS5661A 12 位、125MSPS、CommsDAC、差动介于2mA 至20mA 的可变电流输出TLC5618A 12 位、2.5us 二路DAC、串行输入、可编程稳定时间、同步更新、低功耗TLV5610 2.7V 至5.5V 12 位8 通道串行DACTLV5610IYE 采用晶圆芯片级封装的2.7V 至5.5V、12 位和10 位八路DACTLV5610IYZ 采用晶圆芯片级封装的2.7V 至5.5V、12 位和10 位八路DACTLV5613 12 位，DAC，并行电压输出，可编程设定时间/功耗，自动断电TLV5614 12 位3us 四路DAC，具有串行输入、可编程稳定时间、低功耗和H/W 或S/W 断电功能TLV5614Y 采用晶圆芯片级封装的2.7V 至5.5V 12 位DACTLV5616 12 位3us DAC 串行输入可编程设置时间/功耗，电压O/P 范围= 2x 基准电压TLV5618A 12 位2.5us 双路DAC，具有串行输入、可编程稳定时间、在Q temp 温度范围内运行TLV5619 12 位单通道并行DAC，具有电压输出、低功耗和异步更新TLV5630 具有内部参考的2.7V 至5.5V 12 位8 通道串行DACTLV5633 12 位DAC，具有并行电压输出可编程内部参考设置时间、功耗、8 位微控制器兼容接口TLV5636 12 位1us DAC，具有串行输入、可编程内部参考和稳定时间TLV5638 12 位、1 或3.5us DAC，具有串行输入、双路DAC、可编程内部参考和稳定时间、功耗TLV5639 12 位，DAC，并行，电压输出，可编程内部参考，建立时间、功耗、1 通道14 位分辨率数模转换器DAC (11)Part Number D escriptionDAC2904 14 位125MSPS 双路通信DACDAC5672 数模转换器DAC5674 具有2x/4x 插值滤波器的14 位400 CommsDACDAC5675A 14 位400MSPS 数模转换器DAC8801 14 位串行输入乘法数模转换器DAC8802 二路、串行输入14 位乘法DACDAC8803 14 位、四路、串行输入乘法数模转换器DAC8805 Dual, Parallel Input, 14-Bit, Multiplying Digital-to-Analog ConverterDAC8806 14 位并行输入乘法DACDAC904 可伸缩电流输出在2mA 与20mA 之间的14 位165MSPS SpeedPlus(TM) DAC THS5671A 14 位125 MSPS CommsDAC，差动介于2mA 至20mA 的可伸缩电流输出16 位分辨率数模转换器DAC (45)Part Number D escriptionDAC1221 16 位低功耗数模转换器DAC5686 具有16x 内插的高性能16 位 500MSPS 双DACDAC5687 16 位500 MSPS 2x-8x 内插双通道数模转换器(DAC)DAC712 具有16 位总线接口的16 位数模转换器DAC714 具有串行数据接口的16 位数模转换器DAC715 具有16 位总线接口的16 位数模转换器DAC716 具有串行数据接口的16 位数模转换器DAC7631 串行输入16 位电压输出数模转换器DAC7632 具有串行接口的16 位双路电压输出DACDAC7634 16 位四路电压输出数模转换器DAC7641 16 位电压输出数模转换器DAC7642 具有并行接口和复位到中间等级功能的16 位双路电压输出DACDAC7643 具有并行接口和复位到最小等级功能的16 位双路电压输出DACDAC7644 16 位四路电压输出数模转换器DAC7654 16 位四路电压输出数模转换器DAC7664 数模转换器；四路、16 位、12uS 稳定时间、+/- 1 LSB DNLDAC7731 具有内部+10V 参考和串行I/F 的16 位单通道数模转换器DAC7734 16 位四路电压输出串行输入数模转换器DAC7741 具有内部+10V 参考和并行I/F 的16 位单通道数模转换器DAC7742 具有内部参考的16 位单通道并行接口DAC7744 16 位四路电压输出数模转换器DAC8501 乘法、低功耗、轨至轨输出、16 位串行输入数模转换器DAC8531 低功耗轨至轨输出16 位串行输入数模转换器DAC8532 具有串行接口和轨至轨电压输出的16 位双通道低功耗模数转换器DAC8534 2.7V 至5.5V 四通道16 位串行输入DACDAC8541 具有1.8V 兼容并行接口和轨至轨电压输出的低功耗16 位数模转换器DAC8544 四路16 位四路轨至轨电压输出并行接口数模转换器DAC8550 16 位、超低短时脉冲波形干扰、电压输出DACDAC8551 16 位、超低短时脉冲波形干扰、电压输出数模转换器DAC8552 DAC8552：16 位双路电压输出数模转换器DAC8554 16 位、四通道、超低短时脉冲波形干扰、电压输出数模转换器DAC8555 16 位、四通道、超低短时脉冲波形干扰、电压输出数模转换器DAC8560 DAC8560DAC8571 低功耗轨至轨输出16 位I2C 输入DACDAC8574 低功耗四路轨至轨输出16 位I2C 输入DACDAC8580 16 位高速低噪声电压输出数模转换器DAC8581 16 位高速低噪声电压输出数模转换器DAC8811 16 位串行输入乘法数模转换器DAC8812 16 位、双串行输入乘法数模转换器DAC8814 16 位、四路、串行输入乘法数模转换器DAC8820 16 位并行输入乘法DACDAC8822 Dual, Parallel Input, 16-Bit, Multiplying Digital-to-Analog Converter DAC8830 16 位超低功耗电压输出数模转换器DAC8831 16 位、超低功耗、电压输出数模转换器DAC8832 16 位、超低功耗、电压输出数模转换器20 位分辨率数模转换器DAC (1)Part Number D escriptionDAC1220 20 位低功耗数模转换器10 位通用A/D 转换器（转换速率<1MSPS ）。

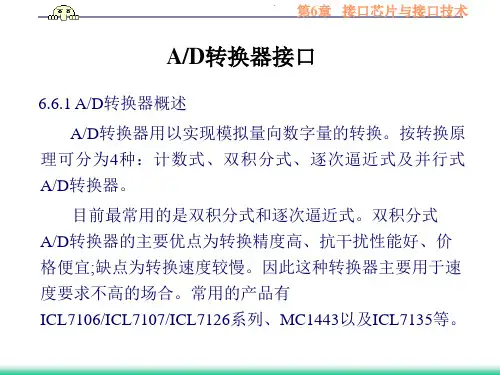

常用AD芯片介绍AD芯片是指模数转换芯片（Analog-to-Digital Converter），主要用于将模拟信号转换为数字信号。
它在现代电子设备中扮演着极为重要的角色，并广泛应用于通信、医疗、工业控制、汽车电子以及消费电子等领域。
下面将介绍几种常用的AD芯片。
1.AD7780：AD7780是一款高精度、低功耗的24位模数转换器。
它具有灵活的配置选项，可用于多种测量应用，如温度、压力、力量和湿度传感器。
AD7780能够提供高达23.8位的有效分辨率，具有低噪声和低漂移性能。
该芯片还提供了多种接口选项，如SPI接口和串行接口数据格式，以满足不同系统的需要。
2.AD7671：AD7671是一款12位的高速模数转换器。
它具有高采样率和低功耗的特点，能够提供高达1MSPS的转换速率。
AD7671还具有低失真、高信噪比和快速响应等优点，适用于高速数据采集和信号处理应用。
该芯片还提供了多种输入范围和接口选项，以满足不同应用场景的需求。
3.AD7903：AD7903是一款8位的高速模数转换器。
它具有高速采样率和低功耗的特点，能够提供高达20MSPS的转换速率。
AD7903还具有低功耗和小封装等优点，适用于便携式和嵌入式应用。
该芯片还配备了内部参考电压和自校准电路，提高了转换的精度和稳定性。
4.AD7175-2：AD7175-2是一款高精度、低功耗的24位模数转换器。
它具有内置低噪声放大器和可编程增益放大器，能够适应不同信号强度的测量需求。
AD7175-2具有极低的失真和漂移性能，能够提供高达23.8位的有效分辨率。
该芯片还支持多种接口选项，如SPI接口和I²C接口，以方便与其他外围设备的连接。
5.AD7760：AD7760是一款高精度、低功耗的24位模数转换器。
它能够提供高达256kSPS的转换速率，并具有低噪声和低漂移性能。
AD7760还具有自动校准和过采样滤波器等功能，提高了转换的精度和稳定性。
常用da芯片DA芯片是数字到模拟转换芯片，它的作用是将数字信号转换为模拟信号输出。
常用的DA芯片有很多种类，下面是介绍其中几种常用DA芯片。
1. AD5570：这是一款12位多路输入数字模拟转换器，具有8个独立的模数转换通道。
它具有高分辨率和低失真的特点，广泛应用于工业控制和仪器仪表等领域。
2. MAX5868：这是一款14位高速DA芯片，具有2.2GSPS的速度和低功耗特点。
它内置了补偿电路和校准电路，可以提供优质的模拟输出信号。
3. DAC1208：这是一款8位DAC芯片，具有8个独立的模拟输出通道。
它采用了双电源设计，可以同时输出正负电压，广泛应用于音频设备和通信设备等领域。
4. AD558：这是一款8位电压输出型DA芯片，具有单电源操作和微功耗特性。
它采用串行接口进行数据输入，适用于低成本和低功耗的应用场景。
5. MCP4725：这是一款12位I2C总线数字模拟转换器，具有单电源操作和高精度特点。
它内置了EEPROM存储器，可以保存输出设置，广泛应用于工业自动化和仪器仪表等领域。
6. LTC2644：这是一款12位Rail-to-Rail输出型DA芯片，具有4个独立的模拟输出通道。
它采用了串行接口进行数据输入，支持高速数据传输和多种工作模式。
7. AD5764：这是一款16位电流输出型DA芯片，具有4个独立的模拟输出通道。
它具有高分辨率和精确度高的特点，广泛应用于测试仪器和医疗设备等领域。
以上是常用的几种DA芯片，每一款都有自己独特的特点和应用场景。
随着科技的不断进步，DA芯片的功能将越来越强大，应用范围也会越来越广泛。

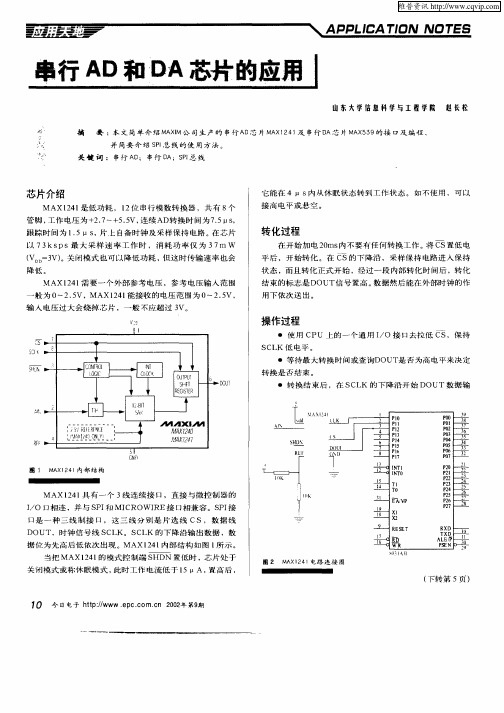

AD/DA的常用芯片简介如今出产AD/DA的首要厂家有ADI、TI、BB、PHILIP、MOTOROLA等，武汉力源公司具有多年从事电子商品的履历和雄厚的技才调气支撑，已获得排行国际前列的仿照IC出产厂家ADI、TI 公司署理权，运营全系列适用各种范畴/场合的AD/DA器材。
1.AD公司AD/DA器材AD公司出产的各种模数改换器(ADC)和数模改换器(DAC)(总称数据改换器)一贯坚持商场领导方位，包含高速、高精度数据改换器和如今盛行的微改换器体系（MicroConvertersTM)。
1）带信号调度、1mW功耗、双通道16位AD改换器：AD7705 AD7705是AD公司出品的适用于低频丈量仪器的AD改换器。
它能将从传感器接纳到的很弱的输入信号直接改换成串行数字信号输出，而无需外部外表拓宽器。
选用Sigma;-Delta;的ADC，完毕16位无误码的超卓功用，片内可编程拓宽器可设置输入信号增益。
经过片内操控寄存器调整内部数字滤波器的封闭时刻和更新速率，可设置数字滤波器的榜首个凹口。
在+3V电源和1MHz主时钟时，AD7705功耗仅是1mW。
AD7705是依据微操控器（MCU）、数字信号处理器（DSP）体系的志向电路，能够进一步节约本钱、减小体积、减小体系的凌乱性。
运用于微处理器（MCU）、数字信号处理（DSP）体系，手持式仪器，散布式数据搜团体系。
2）3V/5VCMOS信号调度AD改换器：AD7714AD7714是一个无缺的用于低频丈量运用场合的仿照前端，用于直接从传感器接纳小信号并输出串行数字量。
它运用Sigma;-Delta;改换技能完毕高达24位精度的代码而不会扔掉。
输入信号加至坐落仿照调制器前端的专用可编程增益拓宽器。
调制器的输出经片内数字滤波器进行处理。
数字滤波器的初度陷波经过片内操控寄存器来编程，此寄存器能够调度滤波的截止时刻和树立时刻。
AD7714有3个差分仿照输入（也可所以5个伪差分仿照输入）和一个差分基准输入。
高位高速AD、DA模数转换器（A/D）l 8位分辨率l TLV0831 8 位 49kSPS ADC 串行输出，差动输入，可配置为 SE 输入，单通道l TLC5510 8 位 20MSPS ADC，单通道、内部 S、低功耗l TLC549 8 位、40kSPS ADC，串行输出、低功耗、与 TLC540/545/1540 兼容、单通道l TLC545 8 位、76kSPS ADC，串行输出、片上 20 通道模拟 Mux，19 通道l TLC0831 8 位，31kSPS ADC 串行输出，微处理器外设/独立运算，单通道l TLC0820 8 位，392kSPS ADC 并行输出，微处理器外设，片上跟踪与保持，单通道l ADS931 8 位 30MSPS ADC，具有单端/差动输入和外部基准以及低功耗、电源关闭功能l ADS930 8 位 30MSPS ADC，单端/差动输入具有内部基准以及低功耗、电源关闭功能l ADS830 8 位 60MSPS ADC，具有单端/差动输入、内部基准和可编程输入范围l 10位分辨率l TLV1572 10 位 MSPS ADC 单通道 DSP/(Q)SPI IF S 极低功耗自动断电功能l TLV1571 1 通道 10 位 ADC，具有 8 通道输出、DSP/SPI、硬件可配置、低功耗l TLV1549 10 位 38kSPS ADC 串行输出、固有采样功能、终端与 TLC154、 TLC1549x 兼容l TLV1548 10 位 85kSPS ADC 系列输出，可编程供电/断电/转换速率，TMS320 DSP/SPI/QPSI Compat.，8 通道l TLV1544 10 位 85kSPS ADC 串行输出，可编程供电/断电/转换速率，TMS320 DSP/SPI/QPSI 兼容，4 通道l TLV1543 10 位 200 kSPS ADC 串行输出，内置自检测模式，内部 S，引脚兼容。

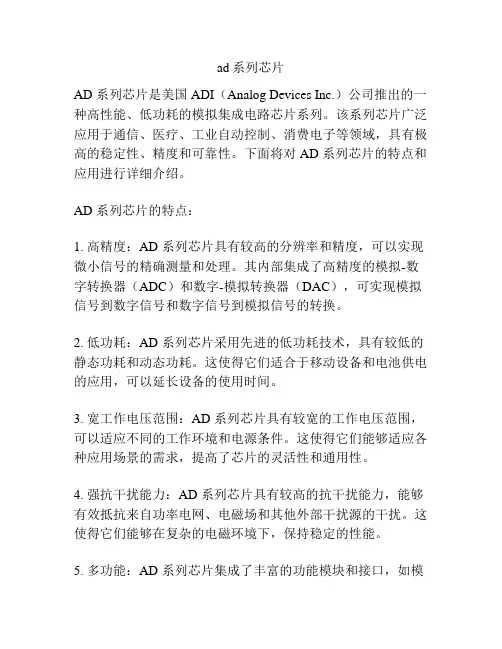

ad系列芯片AD 系列芯片是美国ADI（Analog Devices Inc.）公司推出的一种高性能、低功耗的模拟集成电路芯片系列。
该系列芯片广泛应用于通信、医疗、工业自动控制、消费电子等领域，具有极高的稳定性、精度和可靠性。
下面将对 AD 系列芯片的特点和应用进行详细介绍。
AD 系列芯片的特点：1. 高精度：AD 系列芯片具有较高的分辨率和精度，可以实现微小信号的精确测量和处理。
其内部集成了高精度的模拟-数字转换器（ADC）和数字-模拟转换器（DAC），可实现模拟信号到数字信号和数字信号到模拟信号的转换。
2. 低功耗：AD 系列芯片采用先进的低功耗技术，具有较低的静态功耗和动态功耗。
这使得它们适合于移动设备和电池供电的应用，可以延长设备的使用时间。
3. 宽工作电压范围：AD 系列芯片具有较宽的工作电压范围，可以适应不同的工作环境和电源条件。
这使得它们能够适应各种应用场景的需求，提高了芯片的灵活性和通用性。
4. 强抗干扰能力：AD 系列芯片具有较高的抗干扰能力，能够有效抵抗来自功率电网、电磁场和其他外部干扰源的干扰。
这使得它们能够在复杂的电磁环境下，保持稳定的性能。
5. 多功能：AD 系列芯片集成了丰富的功能模块和接口，如模拟输入/输出、数字输入/输出、时钟电源管理、通信接口等。
这使得它们可以实现多种功能，满足不同应用的需求。
AD 系列芯片的应用：1. 通信：AD 系列芯片在通信领域广泛应用，可用于无线通信基站、光纤通信、卫星通信等设备。
它们可以实现高速数据通信、信号处理和调制解调等功能。
2. 医疗：AD 系列芯片在医疗设备中有重要应用，如心电图机、血压测量仪、体温计等。
这些芯片能够准确测量生物信号，并提供高质量的信号处理和分析功能。
3. 工业自动控制：AD 系列芯片被广泛用于工业自动控制系统，如温度传感器、压力传感器、流量计等设备。
它们可以实时监测和控制工业过程参数，提高生产效率和产品质量。
4. 消费电子：AD 系列芯片在消费电子产品中有广泛应用，如智能手机、平板电脑、音频设备等。

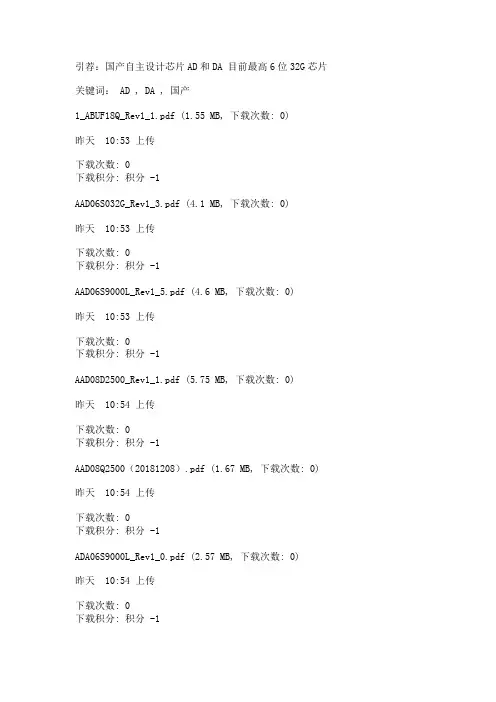

引荐：国产自主设计芯片AD和DA 目前最高6位32G芯片关键词： AD , DA , 国产1_ABUF18Q_Rev1_1.pdf (1.55 MB, 下载次数: 0)昨天10:53 上传下载次数: 0下载积分: 积分 -1AAD06S032G_Rev1_3.pdf (4.1 MB, 下载次数: 0)昨天10:53 上传下载次数: 0下载积分: 积分 -1AAD06S9000L_Rev1_5.pdf (4.6 MB, 下载次数: 0)昨天10:53 上传下载次数: 0下载积分: 积分 -1AAD08D2500_Rev1_1.pdf (5.75 MB, 下载次数: 0)昨天10:54 上传下载次数: 0下载积分: 积分 -1AAD08Q2500（20181208）.pdf (1.67 MB, 下载次数: 0) 昨天10:54 上传下载次数: 0下载积分: 积分 -1ADA06S9000L_Rev1_0.pdf (2.57 MB, 下载次数: 0)昨天10:54 上传下载次数: 0下载积分: 积分 -1ADA12S3500_Rev1_3.pdf (1.88 MB, 下载次数: 0)昨天10:54 上传下载次数: 0下载积分: 积分 -1还一些逆向设计芯片:AD芯片：替代AD9680(14位双通1G芯片）替代ADC12D1000(12位双通1G）替代ADC12D1600（12位双通1.6G）替代ADC12J4000 (12位单通4G）马上出来14位双通2.5G 的AD芯片等DA芯片：替代AD9957 AD9164 AD9144 AD9129 AD9739等芯片有需要的了解更多高速AD和DA芯片的，或需求资料的，可留邮箱，发全部芯片目录参考！。

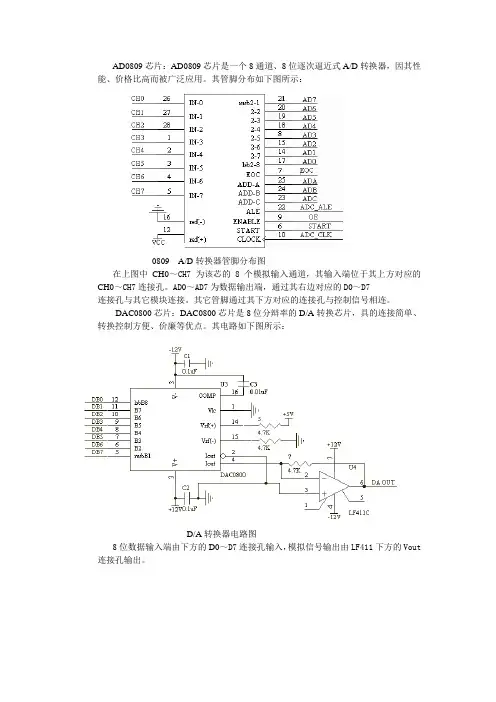

AD0809芯片：AD0809芯片是一个8通道、8位逐次逼近式A/D转换器，因其性能、价格比高而被广泛应用。
其管脚分布如下图所示：
0809 A/D转换器管脚分布图
在上图中CH0～CH7为该芯的8个模拟输入通道，其输入端位于其上方对应的CH0～CH7连接孔。
AD0～AD7为数据输出端，通过其右边对应的D0～D7
连接孔与其它模块连接。
其它管脚通过其下方对应的连接孔与控制信号相连。
DAC0800芯片：DAC0800芯片是8位分辩率的D/A转换芯片，具的连接简单、转换控制方便、价廉等优点。
其电路如下图所示：
D/A转换器电路图
8位数据输入端由下方的D0～D7连接孔输入，模拟信号输出由LF411下方的Vout 连接孔输出。
目前常用AD/DA芯片简介
目前生产AD/DA的主要厂家有ADI、TI、BB、PHILIP、MOTOROLA等，武汉力源公司拥有多年从事电子产品的经验和雄厚的技术力量支持，已取得排名世界前列的模拟IC生产厂家ADI、TI公司代理权，经营全系列适用各种领域/场合的AD/DA器件。
1. AD公司AD/DA器件
AD公司生产的各种模数转换器(ADC)和数模转换器(DAC)(统称数据转换器)一直保持市场领导地位，包括高速、高精度数据转换器和目前流行的微转换器系统（MicroConvertersTM )。
1）带信号调理、1mW功耗、双通道16位AD转换器：AD7705
AD7705是AD公司出品的适用于低频测量仪器的AD转换器。
它能将从传感器接收到的很弱的输入信号直接转换成串行数字信号输出，而无需外部仪表放大器。
采用Σ-Δ的ADC，实现16位无误码的良好性能，片内可编程放大器可设置输入信号增益。
通过片内控制寄存器调整内部数字滤波器的关闭时间和更新速率，可设置数字滤波器的第一个凹口。
在+3V电源和1MHz主时钟时， AD7705功耗仅是1mW。
AD7705是基于微控制器（MCU）、数字信号处理器（DSP）系统的理想电路，能够进一步节省成本、缩小体积、减小系统的复杂性。
应用于微处理器（MCU）、数字信号处理（DSP）系统，手持式仪器，分布式数据采集系统。
2）3V/5V CMOS信号调节AD转换器：AD7714
AD7714是一个完整的用于低频测量应用场合的模拟前端，用于直接从传感器接收小信号并输出串行数字量。
它使用Σ-Δ转换技术实现高达24位精度的代码而不会丢失。
输入信号加至位于模拟调制器前端的专用可编程增益放大器。
调制器的输出经片内数字滤波器进行处理。
数字滤波器的第一次陷波通过片内控制寄存器来编程，此寄存器可以调节滤波的截止时间和建立时间。
AD7714有3个差分模拟输入（也可以是5个伪差分模拟输入）和一个差分基准输入。
单电源工作（+3V或+5V）。
因此，AD7714能够为含有多达5个通道的系统进行所有的信号调节和转换。
AD7714很适合于灵敏的基于微控制器或DSP的系统，它的串行接口可进行3线操作，通过串行端口可用软件设置增益、信号极性和通道选择。
AD7714具有自校准、系统和背景校准选择，也允许用户读写片内校准寄存器。
CMOS结构保证了很低的功耗，省电模式使待机功耗减至15μW（典型值）。
3）微功耗8通道12位AD转换器：AD7888
AD7888是高速、低功耗的12位AD转换器，单电源工作，电压范围为2.7V～5.25V，转换速率高达125ksps，输入跟踪-保持信号宽度最小为500ns，单端采样方式。
AD7888包含有8个单端模拟输入通道，每一通道的模拟输入范围均为0～Vref。
该器件转换满功率信号可至3MHz。
AD7888具有片内2.5V电压基准，可用于模数转换器的基准源，管脚REF in/REF out允许用户使用这一基准，也可以反过来驱动这一管脚，向AD7888提供外部基准，外部基准的电压范围为1.2V～VDD。
CMOS结构确保正常工作时的功率消耗为2mW（典型值），省电模式下为3μW。
4）微功耗、满幅度电压输出、12位DA转换器：AD5320
AD5320是单片12位电压输出D/A转换器，单电源工作，电压范围为+2.7V～5.5V。
片内高精度输出放大器提供满电源幅度输出，AD5320利用一个3线串行接口，时钟频率可高达30MHz，能与标准的SPI、QSPI、MICROWIRE和DSP接口标准兼容。
AD5320的基准来自电源输入端，因此提供了最宽的动态输出范围。
该器件含有一个上电复位电路，保证D/A转换器的输出稳定在0V，直到接收到一个有效的写输入信号。
该器件具有省电功能以降低器件的电流损耗，5V时典型值为200nA。
在省电模式下，提供软件可选输出负载。
通过串行接口的控制，可以进入省电模式。
正常工作时的低功耗性能，使该器件很适合手持式电池供电的设备。
5V时功耗为0.7mW，省电模式下降为1μW。
5）24位智能数据转换系统MicroConvertersTM：ADuC824
ADuC 824是MicroConvertersTM系列的最新成员，它是AD公司率先推出的带闪烁电可擦可编程存储器〔Flash／EEPROM)的Σ-Δ转换器。
它的独特之处在于将高性能数据转换器，带程序和数据闪烁存储器及8位微控制器集中在一起。
当您为满足工业、仪器仪表和智能传感器接口应用要求选择高精度数据转换时，ADuC824是一种完整的高精度数据采集片上系统。
2. TI公司AD/DA器件
美国德州仪器公司是一家国际性的高科技产品公司，是全球最大半导体产品供应商之一，一九九八年半导体产品销量名列全球第五，其中DSP产品销量全球排名第一，模拟产品位于全球第一。
1）TLC548/549
TLC548和TLC549是以8位开关电容逐次逼近A/D转换器为基础而构造的CMOS A/D转换器。
它们设计成能通过3态数据输出与微处理器或外围设备串行接口。
TLC548和TLC549仅用输入/输出时钟和芯片选择输入作数据控制。
TLC548的最高I/OCLOCK输入频率为2.048MHz，而TLC549的I/OCLOCK输入频率最
高可达1.1MHz。
TLC548和TLC549的使用与较复杂的TLC540和TLC541非常相似；不过，TLC548和TLC549提供了片内系统时钟，它通常工作在4MHz且不需要外部元件。
片内系统时钟使内部器件的操作独立于串行输入/输出端的时序并允许TLC548和TLC549象许多软件和硬件所要求的那样工作。
I/OCLOCK和内部系统时钟一起可以实现高速数据传送，对于TLC548为每秒45,500次转换，对于TLC549为每秒40,000次的转换速度。
TLC548和TLC549的其他特点包括通用控制逻辑，可自动工作或在微处理器控制下工作的片内采样-保持电路，具有差分高阻抗基准电压输入端，易于实现比率转换（ratiometricconversion）、定标（scaling）以及与逻辑和电源噪声隔离的电路。
整个开关电容逐次逼近转换器电路的设计允许在小于17μs的时间内以最大总误差为±0.5最低有效位（LSB）的精度实现转换。
2）TLV5616
TLV5616是一个12位电压输出数模转换器（DAC），带有灵活的4线串行接口，可以无缝连接TMS320、SPI、QSPI和Microwire串行口。
数字电源和模拟电源分别供电，电压范围2.7～5.5V。
输出缓冲是2倍增益rail-to-rail输出放大器，输出放大器是AB类以提高稳定性和减少建立时间。
rail-to-rail输出和关电方式非常适宜单电源、电池供电应用。
通过控制字可以优化建立时间和功耗比。
3）TLV5580
TLV5580是一个8位80MSPS高速A/D转换器。
以最高80MHz的采样速率将模拟信号转换成8位二进制数据。
数字输入和输出与3.3VTTL/CMOS兼容。
由于采用3.3V电源和CMOS工艺改进的单管线结构，功耗低。
该芯片的电压基准使用非常灵活，有片内和片外部基准，满量程范围是1Vpp到1.6Vpp，取决于模拟电源电压。
使用外部基准时，可以关闭内部基准，降低芯片功耗。
