第一章消防应急广播系统1.1系统介绍1.1.1 消防应急广播系统组成应急广播系统是在火灾或紧急情况下通过操纵功率放大器和扬声器进行应急广播的设备，它的要紧功能是：向现场人员通报火灾情况，指挥并引导现场人员疏散。
石家庄市凯拓电子技术工程公司经多年努力，不断完善，已推出了符合国家标准，适用于消防领域的GB系列应急广播系统。
该系统要紧由GB系列的消防广播主机（150W、300W、500W）、消防广播功放机（150W、300W、500W）、消防广播分区器（2N线制）和广播音箱等组成。
具有可靠性高、智能化、工艺标准先进、配置自由、多品种等特点。
系统构成示意图（图1.1.1-1）：图1.1.1-1系统构成示意图1.1.2 GB系列消防应急广播系统设备选型表1.2 GB系列应急广播系统设备1.2.1 GB9242系列消防广播主机◆ GB9242系列消防广播主机是火灾或紧急情况下，进行现场应急广播的要紧设备，通过它向现场人员通报事故情况，并有效指挥或引导现场人员疏散；非紧急情况下也可通过外部输入音源信号(如CD/MP3播放机、调谐器等)进行背景音乐广播。
◆ GB9242系列消防广播主机显示器采纳LED数码管和LED指示灯。
用于指示录/放音进度及各种状态。
按键采纳轻触式按键，进行各功能转换并由指示灯指示当前状态。
◆ GB9242系列消防广播主机内置一路消防应急广播音源(固化语音)和两路外部辅助输入(线路Ⅰ、线路Ⅱ)，可通过面板随意切换。
广播音源也可通过外部电平触发信号强制切换至应急广播状态，信号撤消后恢复至切换前状态。
同时广播主机还包含两路单声道输出接口，能够将当前广播音源输出至其他设备，如GB9221消防广播功放机。
◆ GB9242系列消防广播主机随机附件包含专用传声器（手持送话器）。
应急广播状态下可通过它进行现场广播，广播内容会被自动记录以备查询；非应急状态下也可通过它对现场广播，现在录音可不能被记录，传声器广播时其他音乐信号会被自动抑制。

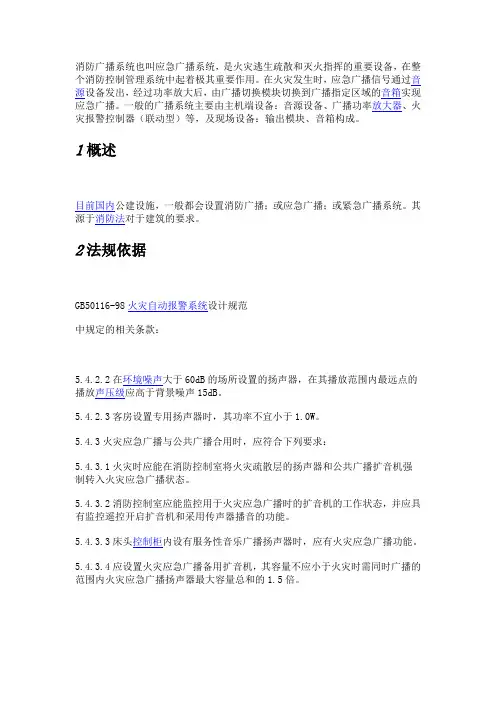

消防广播系统也叫应急广播系统，是火灾逃生疏散和灭火指挥的重要设备，在整个消防控制管理系统中起着极其重要作用。
在火灾发生时，应急广播信号通过音源设备发出，经过功率放大后，由广播切换模块切换到广播指定区域的音箱实现应急广播。
一般的广播系统主要由主机端设备：音源设备、广播功率放大器、火灾报警控制器（联动型）等，及现场设备：输出模块、音箱构成。
1概述
目前国内公建设施，一般都会设置消防广播；或应急广播；或紧急广播系统。
其源于消防法对于建筑的要求。
2法规依据
GB50116-98火灾自动报警系统设计规范
中规定的相关条款：
5.4.2.2在环境噪声大于60dB的场所设置的扬声器，在其播放范围内最远点的播放声压级应高于背景噪声15dB。
5.4.2.3客房设置专用扬声器时，其功率不宜小于1.0W。
5.4.3火灾应急广播与公共广播合用时，应符合下列要求：
5.4.3.1火灾时应能在消防控制室将火灾疏散层的扬声器和公共广播扩音机强制转入火灾应急广播状态。
5.4.3.2消防控制室应能监控用于火灾应急广播时的扩音机的工作状态，并应具有监控遥控开启扩音机和采用传声器播音的功能。
5.4.3.3床头控制柜内设有服务性音乐广播扬声器时，应有火灾应急广播功能。
5.4.3.4应设置火灾应急广播备用扩音机，其容量不应小于火灾时需同时广播的范围内火灾应急广播扬声器最大容量总和的1.5倍。

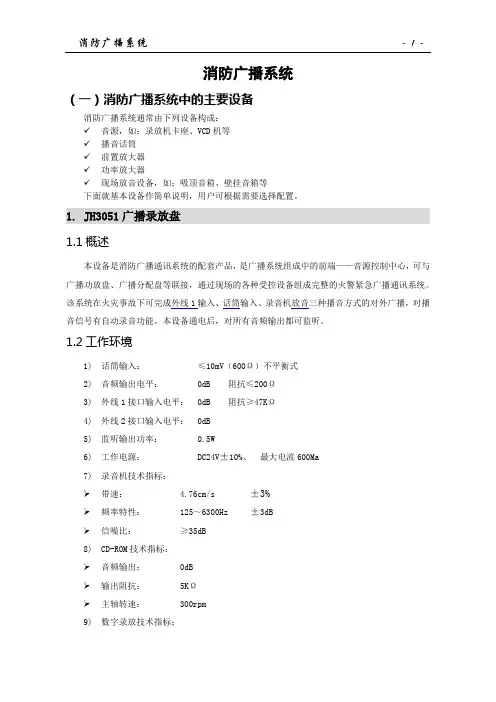

消防广播系统（一）消防广播系统中的主要设备消防广播系统通常由下列设备构成：✓音源，如：录放机卡座、VCD机等✓播音话筒✓前置放大器✓功率放大器✓现场放音设备，如：吸顶音箱、壁挂音箱等下面就基本设备作简单说明，用户可根据需要选择配置。
1. JH3051广播录放盘1.1概述本设备是消防广播通讯系统的配套产品，是广播系统组成中的前端——音源控制中心，可与广播功放盘、广播分配盘等联接，通过现场的各种受控设备组成完整的火警紧急广播通讯系统。
该系统在火灾事故下可完成外线1输入、话筒输入、录音机放音三种播音方式的对外广播，对播音信号有自动录音功能。
本设备通电后，对所有音频输出都可监听。
1.2工作环境1)话筒输入：≤10mV（600Ω）不平衡式2)音频输出电平： 0dB 阻抗≤200Ω3)外线1接口输入电平： 0dB 阻抗≥47KΩ4)外线2接口输入电平： 0dB5)监听输出功率： 0.5W6)工作电源： DC24V±10%、最大电流600Ma7)录音机技术指标：带速： 4.76cm/s ±3%频率特性： 125～6300Hz ±3dB信噪比：≥35dB8)CD-ROM技术指标：音频输出： 0dB输出阻抗： 5KΩ主轴转速： 300rpm9)数字录放技术指标：频率特性： 300～3400Hz ±3dB信噪比：≥35dB固化电子语音： 1段60s(Max)动态数字录音: 99段900s(Max)1.3基本功能及操作1)正常广播本设备未通电或通电但“事故”与“检查”键均未按下，如果外线2有音频信号输入，则直接通过本设备的音频输出端送出。
2)检查与事故状态选择“检查”与“事故”均为自锁键，任一键压下会使录放盘进入工作状态，动作绿色指示灯亮。
当两键同时按下时，以“检查”为有效。
检查态：“检查”键按下，本设备受控24V有输出，如此端连接到广播功放盘和广播分配盘，则使功能放盘“工作”指示灯亮、分配盘“遥控”指示灯亮，通常以此检查广播系统受控情况。

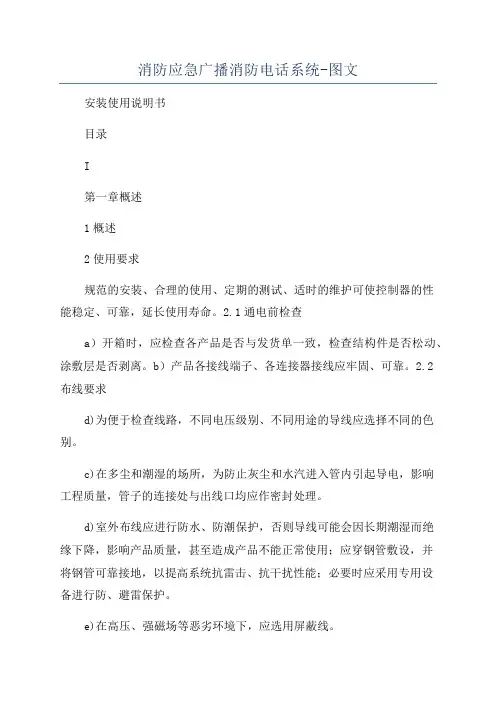

消防应急广播消防电话系统-图文安装使用说明书目录I第一章概述1概述2使用要求规范的安装、合理的使用、定期的测试、适时的维护可使控制器的性能稳定、可靠，延长使用寿命。
2.1通电前检查a）开箱时，应检查各产品是否与发货单一致，检查结构件是否松动、涂敷层是否剥离。
b）产品各接线端子、各连接器接线应牢固、可靠。
2.2布线要求d)为便于检查线路，不同电压级别、不同用途的导线应选择不同的色别。
c)在多尘和潮湿的场所，为防止灰尘和水汽进入管内引起导电，影响工程质量，管子的连接处与出线口均应作密封处理。
d)室外布线应进行防水、防潮保护，否则导线可能会因长期潮湿而绝缘下降，影响产品质量，甚至造成产品不能正常使用；应穿钢管敷设，并将钢管可靠接地，以提高系统抗雷击、抗干扰性能；必要时应采用专用设备进行防、避雷保护。
e)在高压、强磁场等恶劣环境下，应选用屏蔽线。
f)若使用屏蔽双绞线，屏蔽层必须连续，除在控制器一端外，其它任何地点不允许接地。
g)系统导线敷设完毕，在只安装底座而没有安装其它设备的情况下，可使用500V兆欧表检查每回路的导线对地绝缘电阻，不应小于20M，否则系统工作可能不正常！2.3安装要求b)本公司所有产品均不具有防水、防雨淋、防水溅功能（有关说明书中特别说明可防水的产品除外），不允许直接装于室外，也不可装于室内潮湿环境，进水或长期潮湿会造成产品的损坏。
c)广播通讯的安装应在房屋装修基本完毕后进行，应尽量避开与其他工程同时施工，如实在不能避开时，应使用专用保护罩或塑料袋进行保护，避免因灰尘、涂料污染而损坏。
d)在部件接线前，应使用万用表交流档检查线路，避免导线串入强电。
e)导线与导线之间的连接必须采用焊锡焊接，与设备连接的导线线头必须经镀锡处理或使用冷压端子。
不可随意缠绕连接，避免线头氧化后接触不良，造成系统故障。
请注意:导线长期潮湿，会导致绝缘下降，造成系统工作不正常！室外布线易受雷击，雷电侵入会造成部件损坏！f)部件安装应牢固、可靠，接线正确。
消防应急广播系统介绍消防应急广播系统是一种重要的消防安全设备，广泛应用于各类公共场所和建筑物，如商场、超市、学校、医院、宾馆、酒店、剧院、影院、地铁站、机场等。
它在火灾发生时能够及时发出警报，通知人们进行疏散，并提供消防指引，帮助人们快速安全地撤离。
消防应急广播系统包括主机设备、广播喇叭、疏散指示标志、语音报警器等组成。
主机设备是系统的核心，它可以根据不同的需求设计成单区域或者多区域的系统。
每个区域都有相应的广播喇叭和语音报警器。
广播喇叭一般安装在各个角落和通道，可以发出大声的警报声和指导疏散的语音指示。
疏散指示标志一般安装在楼道和出口处，通过视觉方式告知人们安全出口的位置。
消防应急广播系统可以通过多种方式触发报警，常见的方式有手动报警和自动火灾报警。
手动报警是指人们在火灾发生时按下报警按钮触发警报，可以通过配套的报警器发布声音指示疏散。
自动火灾报警是通过消防探测器或报警器感应到烟雾、温度或火焰等火灾信号，自动触发警报系统。
这种方式更加智能化和安全可靠，可以提前发现火灾，减少人们在火灾发生时的反应时间。
消防应急广播系统的工作原理是通过主机设备控制广播喇叭和语音报警器发出相应的声音和语言指示。
主机设备一般采用数字控制技术，可以根据需求选择合适的声音模式和音量大小。
广播喇叭是系统的输出器件，其声音覆盖范围和音质非常重要。
一般会根据建筑物的结构和面积选择合适的广播喇叭。
语音报警器一般会进行预先录制火灾疏散指引等语音信息，当触发火灾报警时，会自动播放相应的语音指示。
消防应急广播系统的优点是具有广播范围大、声音清晰、操作简单、反应迅速等特点。
它可以发出大音量的警报声，在嘈杂的环境下也能起到警示作用。
它的操作界面简单明了，普通人员也能够迅速掌握使用方法。
当火灾发生时，系统可以在短时间内发出警报以及疏散指示，帮助人们快速逃生，避免伤亡和财产损失。
随着科技的发展和人们对消防安全意识的提高，消防应急广播系统也在不断升级和改进。
