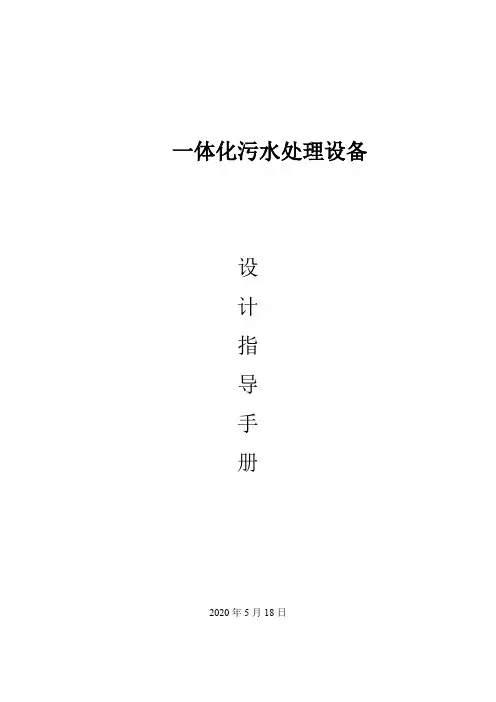

一体化污水处理设备设计指导手册2020年5月18日目录一、污水量计算 (2)1 参考用水量或人数计算 (2)2 时处理量 (3)二、工艺及材质 (3)1 处理工艺选择 (3)2设备材质 (3)2.1设备材质及设置 (3)2.2控制柜材质 (3)三、系统设计 (4)1预处理系统 (4)1.1化粪池/隔油池的设计 (4)1.2格栅设计 (4)1.3调节池 (4)2 主体工艺 (5)2.1 A2/O工艺 (5)2.2 MBR工艺 (5)2.3 斜管沉淀池 (7)2.4曝气系统 (8)2.5 污泥池 (8)3 除磷、消毒装置设计 (8)3.1除磷设备设计选型 (8)3.2消毒设备设计选型 (10)4 设计说明 (11)参考的主要规范与标准如下：《室外排水设计规范》(GB/J 14-87，1997 版)《城市居民生活用水量标准》(GB/T 50331-2002)《污水综合排放标准》(GB 8978-1996)《村镇供水工程技术规范》(SL 310-2004)《给水排水设计手册》第五册：城市排水《给水排水快速设计手册》第二册：排水工程《医疗机构水污染物排放标准》(GB 18466-2005)《医院污水处理设计规范》(CECS 07：2004)《传染病医院建筑设计规医疗机构水污染物排放标准》(GB 50849-2014 )一、污水量计算1 参考用水量或人数计算污水量通常按用水量的85-90%计。

对于住宅小区水量，南方地区以250-350L/Cap.d 计，北方地区以200-300L/Cap.d计。

日变化系数应根据供水规模、用水量组成、生活水平、气候条件，结合当地相似供水工程的年内供水变化情况综合分析确定，可在1.3～1.6范围内取值。

表1.1 最高日居民生活用水定额注1：本表所列用水量包括了居民散养畜禽用水量、散用汽车和拖拉机用水量、家庭小作坊生产用水量。

注2：一区包括：新疆、西藏、青海、甘肃、宁夏，内蒙古西北部，陕西和山西两省黄土沟壑区，四川西部。

污水处理工程设计方案模板一、项目概况本项目位于某市某区，为某工业区污水处理厂二期工程，总设计处理规模为XXX，主要包括XXX。

二、设计依据1. 地方环保部门相关规定2. 国家环保标准3. 现有污水处理工艺4. 地方市政规划三、设计原则1. 绿色环保2. 经济合理3. 可持续发展4. 安全稳定四、设计方案1. 排水系统1.1 新建管网设计新建XXX直径的排水管网，整体布局合理，尽量缩短管道长度，减少管道转弯，减小管道摩擦力，提高排水效率。

1.2 排水泵站设计新建XXX泵站，采用XXX型号泵，并配备备用泵，以应对突发情况。

2. 水质分析2.1 污水样本采集与分析2.2 水质监测点设置3. 污水处理工艺3.1 初预处理设计设置格栅除污系统，去除大颗粒杂质，预处理泵进行水体加压供给。

3.2 沉淀池设计设置XXX立方米沉淀池，用于沉淀悬浮颗粒和一部分废水分离。

3.3 曝气池设计设置XXX立方米曝气池，配备XXX型曝气器。

进行高效曝气，加速废水中的有机物与氧的氧化反应。

3.4 活性污泥法设计设置XXX立方米活性污泥接触氧化塔，进行污水的好氧生化处理。

3.5 终沉池设计设置XXX立方米终沉池，对处理后的污水进行沉淀分离和澄清。

3.6 滤池设计设置XXX立方米滤池，配备XXX型过滤设备，进行污水的深度过滤。

4. 配套设施4.1 系统自动控制设计设置PLC自动控制系统，实现对整个污水处理过程的自动监测和控制。

4.2 供电系统设计设置污水处理厂独立供电系统，并配备发电机组备用。

4.3 维护管理设计设置厂内维护管理运营中心，配备专业维护人员和必要维护设备。

5. 防撞安全5.1 根据工艺布局和周边环境情况，设计设置围栏、安全标识、安全装置等。

5.2 设计安全漂移系统，提前警示应急事件，并采取相应措施。

5.3 设计防洪安全设施，保障工程的安全稳定运行。

五、工程设施1. 土建工程1.1 厂区布局设计布局污水处理设施、办公区、维护区、生活区等功能区域，合理规划土地利用。

贵州大学课程设计任务书课题名称污水处理工程学院土木工程学院专业给水排水工程班级 101学号 1008070030姓名程威污水处理工程课程设计任务书一、目的与任务1.目的本设计是污水处理工程教学中一个重要的实践环节，要求综合运用所学的有关知识，在设计中掌握解决实际工程问题的能力，并进一步巩固和提高理论知识。

2.任务根据已知资料，进行城市污水处理厂的工艺设计。

要求确定污水处理流程，计算各处理构筑物的尺寸，布置污水处理厂总平面图和高程图。

二、设计内容和要求1.设计说明书说明城市概况、设计任务、工程规模、水质水量、工艺流程、设计参数、主要构筑物的尺寸和个数、主要设备的型号和数量等；有关内容可参考如下所列。

第一章总论第一节设计任务和内容第二节基本资料第二章污水处理工艺流程说明污水处理工艺流程比较、论证（提出2种以上的工艺方案进行比较），污水处理工艺流程选定。

第三章污水处理构筑物设计按照选定的工艺流程，分节设计每个污水处理单元，简要论证比较，列出各构筑物的计算过程、主要设备（如水泵、鼓风机等）的选取。

第四章污泥处理构筑物的设计。

按照选定的污泥处理工艺流程，分节设计每个污泥处理单元，说明每个处理单元内的主要设备配置情况。

第五章污水厂总体布置第一节主要构（建）筑物与附属建筑物第二节污水厂平面布置第三节污水厂高程布置污水处理厂的高程计算（各构筑物内部的水头损失查阅教材或手册，构筑物之间的水头损失按管道长度计算）2设计图纸污水处理厂总平面布置图和高程布置图各一张，均为A2图幅的CAD 制图。

污水厂总平面图应按初步设计要求去完成，图上应绘出主要处理构筑物、处理建筑物、辅助构（建）筑物、附属建筑物、道路、绿化地带及厂区界限等，并用坐标表示其外形尺寸和相互距离，应有坐标轴线或坐标网格。

总平面图上绘出各种连接管渠，管道以单线条表示，并标明管径。

图中应附构（建）筑物一览表，说明各构（建）筑物的名称、数量及主要外形尺寸。

图中应附图例及必要的文字说明。

目录第一章城市概况及设计任务 (3)第二章水厂规模的确定及水质分析 (3)第一节水厂规模的确定 (4)第二节处理水质分析 (5)第三章污水处理厂工艺流程的确定 (5)第一节污水及污泥处理工艺的选择 (5)第二节工艺流程的确定 (7)第四章污水厂处理构筑物工艺设计计算.???????? 8第一节泵前中格栅设计计算 (8)第二节污水提升泵房设计计算 (10)第三节泵后提升泵房设计计算 (12)第四节平流式沉砂池设计计算...............................................14第五节辐流式初沉池设计计算（中心进水周边出水） (17)第六节传统活性污泥鼓风曝气池设计计算 (21)第七节向心辐流式二沉池设计计算（周边进水中心出水） (26)第八节接触消毒池与加氯间设计计算 (28)第九节巴式计量槽设计计算 (30)第五章污泥处理构筑物工艺设计计算 (32)第一节污泥量计算 (32)第二节污泥泵房设计计算 (33)第三节污泥重力浓缩池设计计算 (34)第四节贮泥池设计计算 (36)第五节污泥厌氧消化池设计计算 (37)第六节机械脱水间设计计算 (40)第六章污水处理厂平面布置 (42)第七章污水处理厂高程布置 (43)第一节各污水处理构筑物及连接管渠的水头损失计算 (43)第二节污水高程系统计算 (45)第三节污泥高程系统计算 (46)参考资料 (50)附：1污水处理厂总平面布置图2 污水处理厂高程布置图第一章城市概况及设计任务第一节城市概况东营市地处中纬度，背陆面海，受亚欧大陆和西太平洋共同影响，属暖温带大陆性季风气候，气候温和，四季分明。

春季回暖快，降水少，风速大，气候干燥，有"十春九旱"的特点；夏季气温高，湿度大，降水集中，有时受受台风侵袭；秋季气温急降，雨量骤减，秋高气爽；冬季雨雪稀少，寒冷干燥。

主要气象灾害有霜冻、干热风、大风、冰雹、干旱、涝灾、风暴潮灾等。

阿乐惠教育培训基地体化污水处理装置方案设计及报价2018 年1 月13 H体化污水处理装置、概述一体化污水处理装置在中小型生活污水处理独有成就。

近年来使用在高速公司服务区、生活小区、医院、电厂等公共场所，使用效果显著，全部达标排放。

本次方案按照2300人的生活污水进行设计。

污水站的地点经过现场勘查，有两处地点可以选择。

方案1:远离居住区，地理位置较高，需要从污水井按照一定坡度深挖管道。

由于地下水位较高，施工过程需要防地下水。

（以实际施工为准。

）方案2：远离居住区，地理位置较低，污水井距离污水站短。

由于要穿过省道301线，施工时需要与乌鲁木齐公路管理局申请。

污水站处在低洼地带，需要加做防洪工程，以防被洪水破坏。

（以实际施工为准。

）、废水水质水量及处理要求工作介限1、污水处理量设计人数2300人、设计岀水水质原水水质（按常规设定）B0D5120〜150CODcr350〜500SS80〜250PH6〜9动物油10〜15处理后出水达到《污水排放执行标准》（GB8978-1996中的二级排放标准。

植物油类< 15CODcr< 150B0D5< 30SS< 150NH3-< 25H4、工作介限从收集池进水口到一体化水处理设备（达标排放）的出 水口止。

、工艺流程1、工艺流程原理及说明整体式生活污水处理装置主要用来处理低浓度的有机废水，为减 少占地 面积，要求设备的体积小，在工艺流程的设计上的好氧处理作为主要处理单元，反应器设计上选用体积小的高效反应器。

本方案采 用厌氧和氧化两相的交替操作达到处理目的工艺，简称A/0法。

生活污水属于低浓度的有机废水，其可生化性好而且各种营养元 素比较全， 同时受重金属离子污染的可能性比较小，为了减少设备总 体体积，综合化粪池一般 不包含在一体化的设备中。

综合化粪池起调节水量作用，综合化粪池的有效停留时 间一般为3~6小时。

生化反应 池采用接触氧化池，厌氧池停留 广2小时，氧化池停留8、10小时。

新旧版《室外排水设计标准》GB50014污水处理厂设计要点对比总结摘要:《室外排水设计标准》[1]GB50014-2021年版2021年10月1号正式实施，污水处理厂设计时与上一版《室外排水设计规范》[2]GB50014相比主要变化为：完全分流制排水系统前端取消化粪池设计；综合生活污水量总变化系数变大；二级生物处理采用活性污泥法时，厌氧池、缺氧池、好氧池水力停留时间调整变大；设计规模在地下水高水位时考虑地下水渗入量，同时考虑分流制系统初雨截流量；出水雨季达标排放，不允许溢流等等。

以上规范条文的调整变化，对污水处理厂设计规模、占地、投资都会带来较大影响。

污水处理厂设计整体规模变大，雨天时出水全处理趋势要求变严，说明国家继续加大城市水污染防治及环境保护力度，在新标准实施下，水环境、水安全进一步改善，人民生活幸福指数将进一步提高。

关键词:新标准；旧规范；污水处理厂设计；对比总结；引言《室外排水设计标准》GB50014-2021年版（以下简称新标准）于2021年10月1日正式实施，较《室外排水设计规范》GB50014-2016版（以下简称旧规范）从多个方面进行内容修订，包括：1）补充和修改了部分术语；2）新增第3章排水工程，系统规定室外排水工程的组成和相互关系；3）补充了管道进入综合管廊、绿色雨水调蓄设施、倒虹管基础、高架道路和下穿立交道路排水等内容；4）补充了下穿立交道路泵站集水池内容；5）删除了塔式生物滤池和土地处理等工艺，补充了膜生物反应器（MBR）、移动床生物膜反应器（MBBR）和人工湿地等应用广泛且运行可靠的工艺；6）补充了高含固厌氧消化、好氧发酵、石灰稳定、深度脱水、污泥干化焚烧、除臭等内容；7）补充和提高了污水处理和污泥处理处置设计标准；8）新增了信息化、智能化等智慧排水系统的内容；9）其他内容等。

本次新标准修订内容较多，涉及面较广，室外排水设计内容涉及各个方面，本次仅从新标准实施下与旧规范相比对污水处理厂设计内容变化进行对比总结。

工艺设计及设备选型方案一、基本设计条件1、原有污水处理工艺流程山西襄矿集团沁县华安焦化有限公司污水处理满足国家及相关行业标准。

要求流量为130m3/h（其中年产130万吨的焦化装置焦化废水处理流量为：100m3/h，焦炉煤气综合利用制液化天然气（LNG）项目建成投产后将产生流量为30m3/h生产废水也将一并引至该污水处理厂集中处理）。

包括本工程及相关配套设施的设计、采购、施工、安装调试、负荷试车、试运行、完成功能考核、人员培训、技术服务直至竣工验收合格，以及缺陷修复、在质量保证期内的工程质量保证/保修义务全过程的交钥匙工程。

原来焦化废水处理系统设计文件包括：事故池及预处理、生化处理单元、高级氧化单元、膜法深度处理单元及配套所有辅助设施。

但高级氧化单元、膜法深度处理单元没有施工。

实际上，已建设施工的内容主要包括：1）事故池1座（平面尺寸20*18）2）调节池1座（平面尺寸12*18）3）除油池1座（平面尺寸：12*7.85，分2格）4）浮选系统1套5）厌氧池2座（总体尺寸：26*9）6）缺氧池2座（总体平面尺寸：26*13）7）好氧池2座（总体尺寸：35*26*5.9）8）二次沉淀池1座（Φ14m）9）混凝沉淀池1座（Φ12m）10）污泥浓缩池1座（Φ6m）11）鼓风机3台，D60-1.7，N=185KW12）综合厂房1座（平面尺寸：6*44.5）13）1#集水池1座（平面尺寸：4*10）14）2#集水池1座（平面尺寸：4*6）15）3#集水池1座（平面尺寸：4*5）16）清水池1座（平面尺寸：4*7）17）污泥脱水机1套。

（2）、现有工艺流程：蒸氨废水→除油池→气浮池→调节池→厌氧池→缺氧池→好氧池→二次沉淀池→混凝沉淀池→清水池（达标后送熄焦沉淀池）。

现有工艺出水水质：（3）、提标改造要求1）、业主拟推荐的方案，原二次沉淀池出水→二段缺氧给水泵→二段缺氧池→二段好氧池→二段沉淀池→催化氧化装置→浮选给水泵→超效纳米浅层气浮装置→原来的混凝沉淀池→处理后达标水（外排或熄焦）注：投标方案，不限于此，也可以采用其它方案。

引言 21设计依据及原则8 1.1设计背景 (8)1.2水质水量和处理要求 (8)1.3工程设计依据及规范 (8)1.4设计原则 (8)2 .工艺比较9 2.1技术比较 (10)2.2比较结果 (10)2.3方案确定 (10)3 .生物接触氧化—气浮工艺10 3.1格栅计算 (11)3.2调节池计算 (19)3.3二级接触氧化池计算 (20)3.4沉淀池计算 (25)3.5气浮池计算 (28)3.6污泥浓缩池计算 (30)4 .高程计算33 4.1高程布置原则 (33)4.2计算高程 (34)5 .水泵的选择 (36)5.1水泵的计算 (37)5.2选泵 (37)6 .工程概算 (37)7.结论 (39)8 .致谢 (40)9.参考文献 (41)啤酒废水进行处理，啤酒废水含有许多有机的物质，这些有机物浓度较高，虽然无毒，但易于腐败，排入水体要消耗大量的溶解氧，对水体环境造成严重危害。

啤酒废水中BOD5/COD cr值高，一般在50％及以上，非常有利于生化处理，同时生化处理与普通化法、化学法相比较；一是处理工艺比较成熟；二是处理效率高，COD cr、BOD5去除率高，一般可达80％~90％以上；三是处理成本低（运行费用省）；经过对各种处理工艺的对比，选择生物氧化气浮法来处理工艺。

本工艺流程设有格栅、调节池，对污水进行预处理，去除水中较大的悬浮颗粒和调节水质水量。

二级生化处理采用生物接触氧化法，可提高生化效果。

最后再设立消毒池，杀灭废水中的细菌和微生物。

此流程不仅能有效去除有机物，而且对水量、水质的变化有很强的适应能力，同时确保污水COD和BOD指标达标排放。

经过本工艺处理的出水能达到国家《污水综合排放标准》（GB9878-1996）的一级排放标准。

通过初步预算，该工艺也将带来可观的经济效益和良好的环境效益。

本文对格栅、调节池、初沉池、生物接触氧化池、二沉池、污泥池等主要构筑物进行计算，编制设计说明书，并绘制工艺流程、构筑物平面及高程、主要构筑物共五张图纸。

目录引言................................ 错误!未定义书签。

1 设计任务及概况 (4)1。

1设计任务及依据 (4)1.1。

1 设计任务 (4)1.1.2 设计依据及原则 (4)1.1。

3设计范围 (4)1。

2设计水量及水质 (4)1。

2。

1设计水量 (4)1。

2.2设计水质 (4)1。

3.3设计人口 (5)2 工艺设计方案的确定 (5)2.1方案确定的原则 (5)2。

2污水处理工艺流程的确定 (6)2.2。

1厂址及地形资料 (6)2.2。

2气象及水文资料 (6)2.2.3可行性方案的确定 (6)2。

2.4工艺流程方案的确定 (7)2。

2。

5污泥处理工艺流程 (8)2.3主要构筑物的选择 (8)2.3。

1格栅 (8)2.3.2泵房 (9)2。

3.3沉砂池 (9)2.3.4初沉池、二沉池 (9)2。

3。

5曝气池 (10)2.3.6接触池 (10)2。

3.7计量槽 (11)2。

3。

8浓缩池 (11)2.3.9消化池 (11)2.3.10污泥脱水 (11)3污水处理系统工艺设计 (12)3。

1格栅的计算 (12)3.1.1粗格栅 (12)3.1。

2格栅的计算 (12)3.1。

3选型 (14)3。

2泵房 (15)3。

2.1泵房的选择 (15)3.2。

2泵的选择及集水池的计算 (15)3。

2。

3扬程估算 (15)3.3细格栅 (16)3.3。

1细格栅的计算： (16)3.3。

2格栅的计算 (16)3。

3。

3选型 (18)3。

4沉砂池的计算 (18)3.4.1池体计算 (18)3.4。

2沉砂室尺寸计算 (19)3。

4.3排砂 (21)3.4。

4出水水质 (21)3。

5初沉池 (21)3.5.1池体尺寸计算 (21)3.5。

2中心管计算 (23)3。

5.3出水堰的计算 (24)3。

5。

4集配水井计算 (25)3。

5。

5出水水质 (26)3。

5。

6选型 (26)3.6曝气池 (26)3.6.1池体计算 (26)3.6。

前言临沂市位于山东省的东南部,东部连接日照,地近黄海,西接枣庄、济宁、泰安，北靠淄博、潍坊。

地跨东经117度24秒─119度11秒，北纬34度22秒─36度22秒，南北最大长距228公里，东西最大宽度161公里，总面积17184平方公里，是山东省面积最大的市。

山东某酒厂为酒精生产企业，所用生产原料为薯干，该厂所生产的废水主要为酒精废液，主要污染物包括CODcr、BOD5、SS等。

高浓度废水来自蒸馏阶段的蒸馏残液，以及少量蒸馏冷凝液，其它过程基本不产生高浓度废水。

从蒸馏车间排出的废水温度在95℃左右。

根据有关部门批准的任务书，拟在山东省临沂市某酒厂建设一座酒厂废水处理厂，主要采用生物处理方法对酒厂废水进行有效处理，使污水经处理后全面达到国家《污水综合排放标准》GB8978-1996中一级排放标准。

目录前言 (1)第一部分设计说明书 (5)1. 概述 (5)1.1 编制依据 (5)1.2 编制原则 (5)1.3 编制范围 (6)1.4 设计资料 (6)2. 工程设计 (8)2.1 总体设计 (8)3. 污水处理工艺说明 (15)3.1 调节池 (15)3.2 固液分离 (15)3.3 UASB反应器 (16)3.3 厌氧工艺机理 (19)3.3 厌氧工艺的选择 (20)3.4 水解酸化 (21)3.5 接触氧化 (21)3.6 曝气生物滤池 (22)3.7 曝气系统 (24)4. 各构筑物设计参数说明 (25)4.1 固液分离 (25)4.2 调节池 (25)4.3 UASB厌氧反应器 (26)4.4 水解酸化池 (26)4.5 接触氧化池 (27)4.6 曝气生物滤池 (29)4.7 供气系统 (29)4.8 反冲洗系统： (30)4.9 污泥处理系统 (30)4.10 综合机房 (31)5. 主要设备参数 (32)6. 环境保护 (33)6.1 主要污染源和主要污染物 (33)6.2 控制污染和生态变化的初步方案 (34)7. 节能与消防 (34)7.1 节能设计 (34)7.2 消防 (35)第二部分设计计算书 (36)1. 调节池设计计算 (36)1.1 设计参数 (36)2. UASB反应器的设计计算 (36)2.1 UASB反应器有效容积及主要尺寸的确定 (36)2.2 进水分配系统的设计 (37)2.3 三相分离器的设计 (38)2.4 排泥系统的设计计算 (42)2.5 出水系统的设计计算 (42)2.6 沼气收集系统的设计计算 (44)2.7 UASB的其他设计考虑 (45)3. 水解酸化池设计计算 (46)3.1 水解酸化池尺寸计算 (46)3.2 布水系统 (47)3.3 出水系统 (47)4. 接触氧化池的设计 (48)4.1 生物接触氧化池 (48)4.2 接触氧化池尺寸 (48)4.3 曝气系统的计算 (49)4.4 污泥产量计算 (51)4.5 接触氧化池布水系统设计 (52)4.6 接触氧化池出水系统计算 (52)5. 斜管沉淀池 (53)5.1 清水区面积 (53)5.2 停留时间 (53)5.3 总高度 (53)5.4 泥斗容积 (54)5.5 污泥量的计算 (54)5.6 布水系统 (54)5.7 出水系统 (54)5.8 排泥系统 (54)6. 曝气生物滤池设计计算 (55)6.1 曝气生物滤池尺寸的确定 (55)6.2 曝气生物滤池出水系统计算 (56)6.3 曝气系统的设计计算 (56)6.4 反冲洗系统计算 (58)6.5 污泥产量的计算 (59)6.6 污泥处理系统计算 (60)7.浓缩池尺寸 (61)7.1 浓缩池面积 (61)7.2 池面直径 (61)7.3 浓缩池高度 (61)7.4 浓缩后污泥体积 (62)8 加氯量的计算 (62)8.1 加氯量的计算 (62)8.2 加氯设备的选择 (62)8.3 氯库尺寸的计算 (62)9 贮泥池的确定 (63)9.1 设计参数 (63)9.2 贮泥池的尺寸 (63)10 清水池的计算 (63)10.1 设计参数 (63)10.2 清水池的尺寸的确定 (63)11 废水处理站高程部分 (64)11.1 UASB反应器损失 (64)11.2 UASB反应器到水解酸化池的损失 (64)11.3 水解酸化池的损失 (64)11.4 水解酸化池到接触氧化池的损失 (64)11.5 接触氧化池自身的损失 (64)11.6 接触氧化池到沉淀池损失 (65)11.7 沉淀池自身损失 (65)11.8 沉淀池到曝气生物滤池的损失 (65)11.9 曝气生物滤池自身损失 (65)参考文献 (66)谢辞 (67)第一部分设计说明书1. 概述1.1 编制依据（1）《某酒厂废水处理站工程的可行性研究报告》（2）《某酒厂废水处理站工程环境影响报告书》（3）污水处理厂的地形、地貌、水位地质及气象资料（4）污水厂进水水质资料（5）《污水综合排放标准》（GB8978-1996）（6）《室外排水设计规范》（GBJ14）（7）《工业循环水处理设计规范》GB50050-95（8）《城镇污水处理厂附属建筑和附属设备设计标准》(CJJ31-89)（9）《建筑设计防火规范》（GBJ16-87）2001版（10）《建筑抗震设计规范》（GB50011--2001）（11）《总图制图标准》（GB/T50103-2001）（12）《给水排水工程构筑物结构设计规范》(GB50069-2002)（13）《给水排水工程钢筋混凝土水池结构设计规程》(CECS 138:2002)（14）《给水排水构筑物施工及验收规范》(GBJ 141-90)1.2 编制原则根据国家和当地有关环境保护法规的要求，对该厂在生产过程中排出的废水进行有效处理，使之符合国家和当地废水排放标准，取得明显的环境和社会效益，使企业树立良好社会形象。

环境工程课程设计题目2万吨/日城市污水处理厂的初步设计院系材料科学与工程学院专业环境工程姓名陈强年级大四上学期指导教师廖润华、成岳、苏小丽摘要本次课程设计的题目为某城市污水处理厂初步设计，主要任务是完成该污水处理厂的平面布置、高程布置和各处理构筑物的初步设计。

初步设计要完成设计说明书一份，污水处理厂平面布置图1张、污水处理构筑物高程布置图1张。

该污水处理厂工程规模为2万吨/日，进水水质为：CODCr =200mg/L，BOD5=150mg/L，SS=200mg/L，氨氮=30mg/L，磷酸盐（以P计）=4.0mg/L。

本次设计所选择的A2O工艺，具有良好的脱氮除磷功能。

该污水处理厂的污水处理流程为：污水从粗格栅到污水提升泵房，再从泵房到细格栅，然后到沉砂池，进入初沉池再进入生物池（即A2O反应池），再从生物池进入二沉池，污水再经过接触消毒池后排入自然水体；污水处理厂处理后的出水水质执行《城镇污水处理厂污染物排放标准》（GB18918-2002）一级标准的A标准。

关键词：A2O工艺；脱氮除磷；污水处理目录摘要 (2)1设计任务书 (6)1.1工程设计资料 (6)1.2设计任务 (7)1.3 基本要求 (7)1.4毕业设计图纸内容及张数 (7)2 设计说明书 (8)2.1城市污水来源、水量及水质特点分析 (8)2.1.1城市污水来源 (8)2.1.2城市污水水量 (9)2.1.3城市污水水质特点 (9)2.2污水处理方案的选择 (10)2.2.1城市污水主要处理方法 (10)2.2.2污水处理方案的选择 (12)2.3污水处理工艺原理及工程说明 (13)2.3.1粗格栅 (13)2.3.2泵房和集水池 (15)2.3.2.1泵房 (15)2.3.2.2集水池 (15)2.3.3细格栅 (16)2.3.4沉砂池 (16)2.3.5配水井 (18)2.3.6初沉池 (19)2.3.7生化池 (20)2.3.8配水井 (21)2.3.9二沉池 (22)2.3.10接触消毒池 (23)3设计计算书 (24)3.1粗格栅间 (24)3.1.1设计参数 (24)3.1.2设计计算 (24)3.2 集水池和泵房 (26)3.2.2 集水池设计计算 (26)3.2.3水泵扬程计算 (27)3.3细格栅 (28)3.3.1设计参数 (28)3.3. 2设计计算 (28)3.4沉砂池 (29)3.4.1 设计参数 (29)3.4.2设计计算 (30)3.5配水井 (32)3.5.1设计参数 (32)3.5.2设计计算 (33)3.6初沉池 (34)3.6.1设计参数 (34)3.6.2 设计计算 (34)3.7厌氧池 (36)3.7.1 设计参数 (36)3.7.2设计计算 (36)3.8缺氧池 (37)3.8.1 设计参数 (37)3.8.1 设计计算 (37)3.9曝气池 (37)3.9.1设计参数设计参数 (37)3.9.2污水处理程度的计算 (38)3.9.3曝气池的计算与各部位尺寸的确定 (38)3.10配水井 (41)3.10.1设计参数 (41)3.10.2设计计算 (41)3.11二沉池 (42)3.11.1设计参数 (42)3.11.2 设计计算 (42)3.12 消毒池 (44)3.12.1设计参数 (44)3.13高程计算 (46)结论 (48)参考文献 (48)附录 (49)1设计任务书1.1工程设计资料（1）工程概况某城市拟筹建城市污水处理厂，废水量为2万吨/日。

一体化污水处理设备设计指导手册、设计规范(完整版)一体化污水处理设备是一种集污水处理、净化、消毒于一体的设备。

在使用之前，需要进行污水量的计算。

污水量的计算可以通过参考用水量或人数来实现。

对于参考用水量的计算，可以根据当地的水资源管理规定进行计算。

对于人数计算，可以根据当地的人口统计数据来计算。

在选择处理工艺时，需要考虑到当地的环境条件、污水处理要求以及设备的使用寿命等因素。

常见的处理工艺包括生化处理、物理化学处理等。

在选择设备材质时，需要考虑到设备的使用寿命、耐腐蚀性以及成本等因素。

设备材质及设置应该符合当地的环境要求，同时需要考虑到设备的使用寿命和维护成本等因素。

控制柜材质也需要考虑到防水、防腐蚀等因素。

在系统设计方面，需要考虑到设备的布局、管道连接、电力供应等因素。

系统设计应该符合当地的环境要求，同时需要考虑到设备的使用寿命和维护成本等因素。

在设计过程中，需要充分考虑到设备的使用安全和可靠性，同时也需要考虑到设备的维护和保养等因素。

预处理系统预处理系统是污水处理工程中的重要环节，主要用于去除污水中的杂质和固体颗粒物，以减轻后续处理工艺的负担。

预处理系统包括化粪池/隔油池的设计、格栅设计以及调节池。

化粪池/隔油池的设计化粪池和隔油池是预处理系统中最基本的设施，用于去除污水中的固体颗粒和油脂等有机物。

化粪池和隔油池的设计需要考虑到污水的流量、水质、池体的大小和深度等因素，以确保其正常运行和高效处理。

格栅设计格栅是预处理系统中的另一个重要组成部分，主要用于过滤污水中的大颗粒物和杂质。

格栅的设计需要考虑到污水的流量和水质，以及格栅的间距和倾斜度等因素，以确保其有效过滤污水中的固体颗粒和杂质。

调节池调节池是预处理系统中的最后一个环节，主要用于调节污水的水质和流量，以便后续处理工艺的正常运行。

调节池的设计需要考虑到污水的流量和水质，以及池体的大小和深度等因素，以确保其正常运行和高效处理。

主体工艺主体工艺是污水处理工程中的核心环节，主要用于去除污水中的有机物和氮、磷等营养物质。

贵州大学课程设计任务书课题名称污水处理工程学院土木工程学院专业给水排水工程班级 101学号 1008070030姓名程威污水处理工程课程设计任务书一、目的与任务1.目的本设计是污水处理工程教学中一个重要的实践环节，要求综合运用所学的有关知识，在设计中掌握解决实际工程问题的能力，并进一步巩固和提高理论知识。

2.任务根据已知资料，进行城市污水处理厂的工艺设计。

要求确定污水处理流程，计算各处理构筑物的尺寸，布置污水处理厂总平面图和高程图。

二、设计内容和要求1.设计说明书说明城市概况、设计任务、工程规模、水质水量、工艺流程、设计参数、主要构筑物的尺寸和个数、主要设备的型号和数量等；有关内容可参考如下所列。

第一章总论第一节设计任务和内容第二节基本资料第二章污水处理工艺流程说明污水处理工艺流程比较、论证（提出2种以上的工艺方案进行比较），污水处理工艺流程选定。

第三章污水处理构筑物设计按照选定的工艺流程，分节设计每个污水处理单元，简要论证比较，列出各构筑物的计算过程、主要设备（如水泵、鼓风机等）的选取。

第四章污泥处理构筑物的设计。

按照选定的污泥处理工艺流程，分节设计每个污泥处理单元，说明每个处理单元内的主要设备配置情况。

第五章污水厂总体布置第一节主要构（建）筑物与附属建筑物第二节污水厂平面布置第三节污水厂高程布置污水处理厂的高程计算（各构筑物内部的水头损失查阅教材或手册，构筑物之间的水头损失按管道长度计算）2设计图纸污水处理厂总平面布置图和高程布置图各一张，均为A2图幅的CAD 制图。

污水厂总平面图应按初步设计要求去完成，图上应绘出主要处理构筑物、处理建筑物、辅助构（建）筑物、附属建筑物、道路、绿化地带及厂区界限等，并用坐标表示其外形尺寸和相互距离，应有坐标轴线或坐标网格。

总平面图上绘出各种连接管渠，管道以单线条表示，并标明管径。

图中应附构（建）筑物一览表，说明各构（建）筑物的名称、数量及主要外形尺寸。

图中应附图例及必要的文字说明。

课程设计设计课题镇污水处理工艺设计毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。

尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。

对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。

作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。

作者签名：日期：学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。

除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。

对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。

本人完全意识到本声明的法律后果由本人承担。

作者签名：日期：年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。

本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。

涉密论文按学校规定处理。

作者签名：日期：年月日导师签名：日期：年月日注意事项1.设计（论文）的内容包括：1）封面（按教务处制定的标准封面格式制作）2）原创性声明3）中文摘要（300字左右）、关键词4）外文摘要、关键词5）目次页（附件不统一编入）6）论文主体部分：引言（或绪论）、正文、结论7）参考文献8）致谢9）附录（对论文支持必要时）2.论文字数要求：理工类设计（论文）正文字数不少于1万字（不包括图纸、程序清单等），文科类论文正文字数不少于1.2万字。

城市污水处理厂设计城市污水处理厂设计是一个综合性极强的系统工程,涉及的学科多，相关部门多，其中任何一个环节不合理都会给工程设计带来影响和造成不同程度的损失。

污水处理厂设计,直接关系到建设费用和运行费用的多少、处理效果的好坏、占地面积的大小、管理上的方便与否等关键问题。

因此,在进行污水处理厂设计时,必须做好方案的比较，以确定最佳方案。

一、城市污水处理厂设计（一)基本条件1处理规模：处理规模的确定主要与下列因素有关:城市人口包括常住人口和流动人口。

通常是根据城市总体规划近、远期及远景人口预测来确定的.当城市总体规划编制年限较早，尚未修编或修编中，需对现状人口核实并进行合理的分析和预测。

同时，确定人口时,要特别注意旅游城市在旅游旺季出现人口峰值的特点及对城市水量变化系统的影响。

城市性质及经济水平城市所在地域、自然条件、经济发达程度、人民生活习惯及住房条件不同，城市居民用水量标准不同,因而城市污水量亦不同。

城市排水体制城市排水体制分为分流制和合流制。

一般新建城市、扩建新区、新建开发区及经济条件较好的城市宜采用分流制；一些大中型城市中已建成的旧城区由于历史原因，一般为合流制,可改造成截流式合流制。

根据城市具体情况，同一城市的不同地区可采用不同的排水体制。

城市排水体制的选择直接影响污水量规模，当采用分流制时，设计污水量全部为城市污水(包括生活污水和工业废水等）,当采用截流式合流制和分流制组合系统时,必须考虑截流式合流系统中排入的雨水量，该雨水量与设计截流倍数有关，应进行科学分析后合理确定。

工业废水量由于城市结构各异，工业类型和工业比重不同,因而，工业废水量及水质量不相同。

根据“城市污水处理工程项目建设标准"，工业废水经工厂内自行处理,达到“污水排入城市下水道水质标准”(CJ3082-1999）后,优先考虑纳入城市污水收集系统，与城市生活污水合并处理。

因此，工业废水量是城市污水处理厂确定处理规模的重要组成部分，必须对其废水量进行充分调查研究，合理确定工业废水量.污水管网完善程度污水管网完善程度对城市污水处理厂设计规模确定十分重要.管网的作用主要是承担城市污水的收集和输送。
