中空玻璃露点检测作业指导书

中空玻璃露点仪(按照规范GB/T 11944-2012)说明书7.3.1 试样试样为制品或与制品相同材料、在同一工艺条件下制作的尺寸为510mm*360mm的试样，数量为15块。

7.3.2 试验条件试验在23℃±2℃，相对湿度30%~75%的环境中进行，试验前全部试样在该环境中放置至少24h。

7.3.3 试验设备露点仪应满足：测量面为铜质材料，Ø（50mm±1mm）、厚度0.5mm；温度可以达到-60℃，精度≤1℃。

7.3.4 试验步骤向露点仪内注入深约25mm的乙醇或丙酮，在加入干冰，使温度降低到等于或低于-60℃开始露点测试，并在试验中保持该温度。

（按GB/T11944-2012 不过此设备为电动自动降温降温过程见下）将试样水平放置，在上表面涂一层乙醇或丙酮，使露点仪与该表面紧密接触，停留时间按下表规定。

移开露点仪，立刻观察玻璃试样的内表面有无结露或结霜。

如无结霜或结露，露点记为-60℃。

如结露或结霜，将试样放置到完全无结霜或结露后，提高露点仪温度继续测量，每次提高5℃，直至测量到-40℃，记录试样最高的结露温度，该温度为试样露点温度。

对于两腔中空玻璃露点测试仪分别测试中空玻璃的两个表面。

（按GB/T11944-2012表6）降温操作过程：1、打开2个电源开关；（“测试温度”为当前达到的温度）2、打开“水泵”开关3、当“冷却水温”降至14℃以下时，打开后边的“制冷开关”4、当温度达到-60℃时仪器开始计时，按规范要求放上试件，按设定时间计时，计时结束会自动报警，按复位可重新计时。

中空玻璃露点仪操作规程中空玻璃露点仪（Insulating Glass Dew Point Meter）是用于测量中空玻璃中的露点温度的仪器。

它采用先进的传感技术，能够实时准确地测量中空玻璃内部的露点温度，判断中空玻璃是否出现了结露现象。

下面是中空玻璃露点仪的操作规程。

一、仪器准备1.将中空玻璃露点仪放置在平稳的工作台上，并接通电源。

2.检查仪器的温度探头和湿度探头是否安装正常，确认接口电缆连接牢固。

3.打开仪器的开关，等待仪器自检完成后，确保仪器正常运行。

二、样本准备1.取出待测中空玻璃，确保样本表面清洁无尘，并检查中空玻璃是否有损坏。

2.将中空玻璃放置在工作台上，并用夹子固定住。

3.打开中空玻璃的边缘密封，注意保持中空玻璃的密封性。

三、测量操作1.选择合适的测量模式（单点测量或连续测量），并设置测量参数（如采样间隔、露点温度报警等）。

2.使用仪器的温度探头和湿度探头，分别测量中空玻璃内部的温度和湿度。

3.将温度和湿度数据输入到中空玻璃露点仪中，并开始测量。

4.仪器会实时显示中空玻璃的露点温度，根据显示结果判断中空玻璃是否存在结露的风险。

5.如需记录测量结果，可将数据保存到仪器的存储卡或通过数据传输接口导出到电脑中。

四、结果判断1.根据测量结果，判断中空玻璃是否存在结露的风险。

2.若中空玻璃的露点温度低于当前环境温度，则存在结露风险。

此时应考虑进行适当的措施，如增加中空玻璃的密封性、保温层厚度等。

3.若中空玻璃的露点温度高于当前环境温度，则不存在结露风险。

五、清洁与维护1.每次使用后，务必关闭仪器的电源，并将仪器清洁干燥后放置在干燥通风的地方。

2.定期对仪器进行维护，如清洁探头、检查接口连接是否松动等。

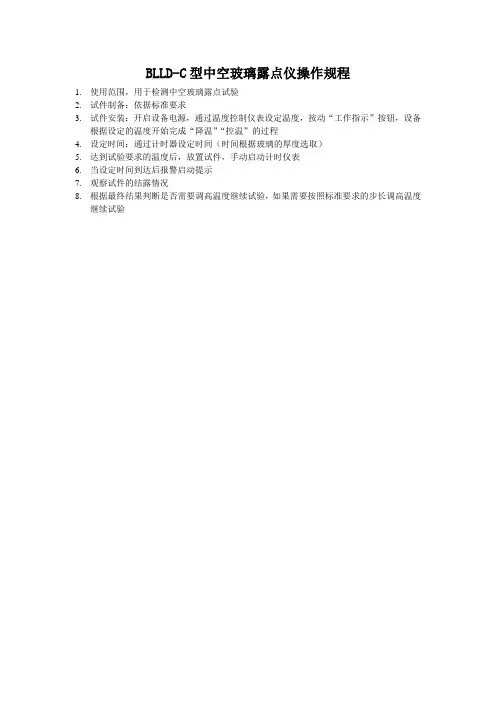

BLLD-C型中空玻璃露点仪操作规程
1.使用范围，用于检测中空玻璃露点试验
2.试件制备：依据标准要求
3.试件安装：开启设备电源，通过温度控制仪表设定温度，按动“工作指示”按钮，设备
根据设定的温度开始完成“降温”“控温”的过程
4.设定时间：通过计时器设定时间（时间根据玻璃的厚度选取）
5.达到试验要求的温度后，放置试件，手动启动计时仪表
6.当设定时间到达后报警启动提示
7.观察试件的结露情况
8.根据最终结果判断是否需要调高温度继续试验，如果需要按照标准要求的步长调高温度
继续试验。

有限公司JF-SOP-007中空玻璃作业指导书发放编号受控状态批准人持有者2013—07—25发布2013—08—01实施有限公司发布一、目的：规范中空工序生产操作，减少生产中的工作失误，保证设备正常运作，从而提高生产效率，保证生产有序进行。

二、范围：中空生产线三、内容1.生产前准备工作要求如下：1.1进行清洗机三级保养，擦洗压送辊。

检查水位，预热清洗水，采用离子水时，应检查水的电导率。

1.2加工离线Low-E镀膜玻璃，检查除膜设备的状态，调整除膜机除膜宽度；1.3开启丁基胶涂布机预热；1.4根据要求，准备金属间隔条、接插件；1.5检查密封胶的有效期、批次、型号。

1.6检查电源电压是否正常；检查水箱水源是否充足；检查气源气压是否保持在0.6——0.7Mpa。

1.7班组长（或主操）每天根据当班主管下发的《生产任务派发单》安排工作，同时要对所要生产的任务单的加工项目及加工要求认真核对，若有问题要及时向上级反映，给予解决；1.8班长（或主操）在开始工作之前，要组织本班人员准备好玻璃和各种生产中空玻璃的材料，如分子筛、铝框等主要材料及其它一些辅助材料；2. 工作步骤；2.1 打开总电源开关，打开气阀，水阀及清洗机，照明开关，水箱加热器；2.2 开通清洗机，打开风机启动键直至指示灯不再闪烁，再依次打开水系统键、毛刷、上片传动、清洗传动、自动开通及自动键，若需加速时再打开加速键；2.3 开通合片机，清除报警信息09，合片机归零13依次打开清洗出片段、上框前传动，上框后传动，入片传动、合片机出片传动，开通自动及自动键；3.中空玻璃加工工艺流程如下：生产前准备→Low-E玻璃除膜→清洗干燥→制框→灌装干燥剂→涂布丁基胶→上框→合片→压片→封胶→卸片→固化→检验→包装。

4. 上片、除膜和清洗4.1 检查玻璃的规格、品种、尺寸偏差、平整度。

4.2 检查玻璃的表面质量。

4.3 清洗后的玻璃应经光照检验，避免有水珠、水渍及其它污渍的玻璃进入合片工序。

中空玻璃露点参数中空玻璃露点参数是指中空玻璃在不同温度和湿度条件下，玻璃内侧表面出现露水的温度。

它是评估中空玻璃的防雾霾性能的重要指标。

本文将从中空玻璃露点参数的定义、影响因素、测试方法和应用等方面进行介绍。

一、中空玻璃露点参数的定义中空玻璃露点参数通常用来描述中空玻璃内部的湿气含量。

当中空玻璃内部的温度低于玻璃内侧表面的露点温度时，空气中的水蒸气将凝结成水滴，形成雾气。

中空玻璃的露点温度越低，其防雾霾性能越好。

中空玻璃露点参数受多种因素的影响，主要包括以下几个方面：1. 玻璃间隔层的厚度：中空玻璃的玻璃间隔层厚度会影响空气流通的速度和湿气的扩散速度，从而影响露点温度。

2. 玻璃间隔层的材料：不同材料的热导率和湿气扩散系数不同，会对露点温度产生影响。

3. 玻璃边框的密封性：中空玻璃的边框密封性好坏直接影响到玻璃内部的湿气含量，进而影响露点温度。

4. 外部环境的温湿度：外部环境的温湿度会通过边框和间隔层对中空玻璃内部的温湿度产生影响。

三、中空玻璃露点参数的测试方法为了准确评估中空玻璃的防雾霾性能，需要进行中空玻璃露点参数的测试。

常用的测试方法主要有以下几种：1. 恒湿恒温法：通过将中空玻璃置于一定温度和湿度条件下，测量玻璃内侧表面出现露水的温度。

2. 湿滴法：在中空玻璃内部放置一定量的水滴，观察水滴在玻璃内侧表面出现的时间和温度，从而确定露点温度。

3. 红外测温法：利用红外测温仪测量中空玻璃内侧表面的温度，通过与环境温度和湿度相对比，确定露点温度。

四、中空玻璃露点参数的应用中空玻璃的防雾霾性能直接影响到建筑物的舒适性和能源消耗。

合理选择中空玻璃的露点参数可以提高建筑物的能源利用效率，减少玻璃内部的湿气含量，避免玻璃内部出现雾气和水滴。

在寒冷季节，外部温度较低，建筑物内部的温度较高，中空玻璃的露点温度应尽量低于室内温度，以避免玻璃内部出现雾气和水滴，影响视野和室内采光。

而在湿润季节，外部湿度较高，中空玻璃的露点温度应尽量高于室内温度，以避免玻璃内部出现水滴，减少玻璃的清洁频率。

中空玻璃露点检测方案中空玻璃是一种由两层玻璃板通过边框密封剂粘合在一起形成的窗户玻璃。

中空玻璃的主要功能是提供隔热、隔音和防雾功能。

其中，露点是中空玻璃发生内部结露的温度，是评估中空玻璃隔热性能的重要指标。

本文将介绍一种中空玻璃露点检测方案。

1.实验原理在有水汽的环境中，当中空玻璃内外两层玻璃板的温差超过一定值时，中空玻璃的内侧玻璃表面会出现结露现象。

这个温差即为露点温度。

露点温度是评估中空玻璃隔热性能的重要指标，通常需要通过实验来测量。

2.实验装置为了测量中空玻璃的露点温度，我们需要搭建一个实验装置。

该装置包括以下组成部分：-中空玻璃样品：选择一块规格合适的中空玻璃样品作为被测样本。

-两个温度传感器：分别安装在中空玻璃的外侧和内侧玻璃表面，用于测量温度。

-恒温水槽：用于提供恒定的湿度和温度条件，确保实验环境稳定。

-数据记录仪：用于记录温度传感器的测量值。

3.实验步骤根据实验原理和所需测量的露点温度范围，进行以下实验步骤：-将中空玻璃样本安装在实验装置中，确保样品处于恒温水槽中。

-将一个温度传感器安装在中空玻璃的外侧玻璃表面，用于测量外侧温度。

-将另一个温度传感器安装在中空玻璃的内侧玻璃表面，用于测量内侧温度。

-打开恒温水槽的水源，调整水温和水位，使得实验环境的湿度和温度稳定在所需范围内。

-使用数据记录仪记录外侧和内侧温度的变化，并实时监测数据。

-当中空玻璃内外两侧温差大到一定程度，出现中空玻璃内侧结露时，记录此时的温度差值，即为露点温度。

4.结果分析通过实验记录的数据，可以计算得到中空玻璃的露点温度。

根据露点温度的大小，我们可以评估中空玻璃的隔热性能。

若露点温度较高，说明中空玻璃的隔热性能较好；反之，若露点温度较低，说明中空玻璃的隔热性能较差。

5.实验注意事项在进行中空玻璃露点检测实验时，需要注意以下几点：-实验环境的湿度和温度要保持稳定，以确保实验结果的准确性。

-温度传感器的安装位置要正确，确保能够准确测量中空玻璃内外两侧的温度。

中空玻璃露点测试仪安全操作及保养规程概述中空玻璃露点测试仪是用于测量中空玻璃窗的露点温度的一种设备。

本文档旨在向用户介绍中空玻璃露点测试仪的安全操作和保养规程，以确保设备的正常运行和延长其使用寿命。

安全操作规程1.操作前检查：在使用中空玻璃露点测试仪之前，请务必检查设备的外观是否完好无损，是否有任何松动或缺陷。

如果发现任何问题，请勿使用设备，并及时联系售后服务人员进行维修或更换。

2.电源接线：将中空玻璃露点测试仪插头插入符合标准的插座，并确保电源稳定。

不要使用电源线有损坏或接触不良的情况下使用设备。

3.避免触电：使用中空玻璃露点测试仪时，请勿将手或其他物体靠近设备的电源线或插头部分，以避免触电危险。

4.适当放置：将中空玻璃露点测试仪放置在稳定的平面上，确保设备平稳无抖动。

5.控制按钮操作：按照设备说明书中的操作方法使用中空玻璃露点测试仪的各个控制按钮。

请勿随意拆卸或修理设备，以免造成损坏或安全隐患。

6.正确使用传感器：在测量中空玻璃露点时，请正确连接和安装传感器，并根据使用说明进行操作。

请勿将传感器接触到液体或潮湿环境中，以免损坏设备。

7.安全距离：在设备工作时，请保持一定的安全距离，以免被设备产生的热量或辐射伤害到身体。

保养规程1.清洁设备：定期清洁中空玻璃露点测试仪的外壳和表面，可以使用干净的软布或棉签蘸取少量中性清洁剂轻轻擦拭。

请勿使用任何有腐蚀性的溶剂或化学药品。

2.保持干燥：在不使用中空玻璃露点测试仪的时候，请将设备放置在干燥通风的地方，并避免接触水汽或潮湿环境。

3.避免碰撞：使用中空玻璃露点测试仪时请轻拿轻放，避免碰撞或摔落，以免对设备造成损坏。

4.定期校准：为了保证中空玻璃露点测试仪的测量准确性，建议定期对设备进行校准。

可以参考设备说明书或联系售后服务人员获取相关信息。

5.使用温度范围：请在设备使用的温度范围内进行操作，避免过高或过低的温度对设备造成损坏。

6.禁止拆卸：请勿擅自拆卸中空玻璃露点测试仪的任何部件或零件，以免造成设备损坏或功能失效。

中空玻璃性能检测指南1、依据标准GB/T11944-2002 《中空玻璃》GB/T21086-2007 《建筑幕墙》JGJ102-2003 《玻璃幕墙工程技术规范》JGJ/T139-2001 《玻璃幕墙工程质量检验标准》型式检验项目包括：密封性能、露点、耐紫外线辐照性能、气候循环耐久性能和高温高湿耐久性能试验。

力学性能：抗拉强度、脆性、弯曲试验、拉伸试验、冲击应力等。

正常生产每两年应进行一次封样抽检。

幕墙用中空玻璃必须先进行结构胶相容性试验。

中空玻璃产品检验分为门窗用中空玻璃和幕墙用中空玻璃产品（推荐使用Low-e中空玻璃）。

2、检测程序①企业将封样产品、样品交接单及相关资料送省建机检测中心进行检验；②企业在省建机检测中心办理相关检验手续；③企业领取检验报告和取回检测样品；④企业领取的检验报告是产品鉴定、备案和节能认定等工作的重要材料，应妥善保管。

3、检测样品准备企业需提供中空玻璃剖面图，注明玻璃厚度、规格，胶的型式、产地，所充气体型式。

⑴性能试验：试样为510mm×360mm的样品20块；⑵传热系数：试样为1000mm×1000mm的样品1块；⑶对幕墙用中空玻璃首先必须进行结构胶相容性试验。

试验样品应按①结构胶相容性和剥离粘结性试验a、结构胶：2支 (批号应清晰)；b、基材： 玻璃：150mm×75mm，2块；c、附件：隔条，丁基胶1支(批号应清晰)。

②标准状态下拉伸粘结强度试验：须另外提供玻璃：50mm×50mm，10块(外形尺寸应准确，偏差±1mm)。

③邵氏硬度：须另外提供玻璃：150mm×75mm，1块。

4、中空玻璃产品检验主要项目及控制指标见表19。

表19 中空玻璃产品检验主要项目及控制指标。

附录A 中空玻璃密封性能检测方法
A.0.1中空玻璃密封性能检测应采用符合以下要求的仪器：
1露点仪：测量管的高度为300 mm，测量表面直径为Φ50 mm（见图A.0.1-1）；
3 测量面。

温度计 1 铜槽 2
露点仪图A.0.1-1
℃。

，精度为180温度计：测量范围为－℃～30℃2
检测样品应从工程使用的玻璃中随机抽取，每组应抽取检测的产品规格 A.0.2小时以上。

24中10个样品。

检测前应将全部样品在实验室环境条件下放置检测应按以下步骤进行：A.0.3
的乙醇或丙酮，再加人干冰，使其温向露点仪的容器中注入深约25 mm1
3℃并在试验中保持该温度。

℃±度冷却到等于－40将样品水平放置，在上表面涂一层乙醇或丙酮，使露点仪与该表面紧密2．
接触，停留时间按表A.0.3-1的规定。

3移开露点仪，立刻观察玻璃样品的内表面上有无结露或结霜。

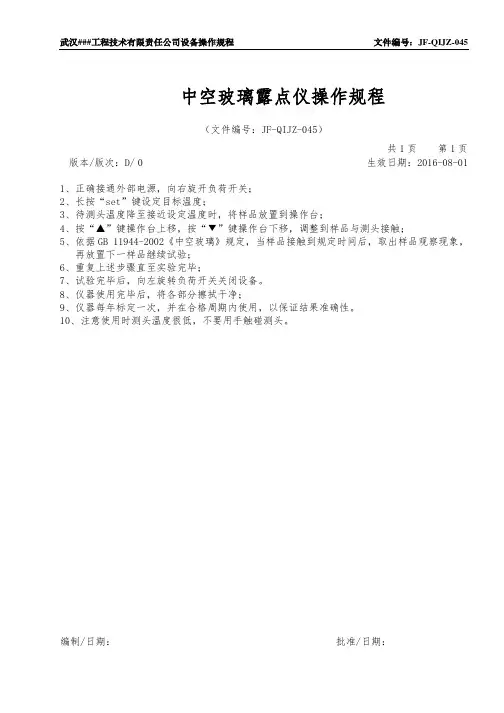

武汉###工程技术有限责任公司设备操作规程文件编号：JF-QIJZ-045
中空玻璃露点仪操作规程
（文件编号：JF-QIJZ-045）
共1页第1页版本/版次：D/ 0 生效日期：2016-08-01
1、正确接通外部电源，向右旋开负荷开关；
2、长按“set”键设定目标温度；
3、待测头温度降至接近设定温度时，将样品放置到操作台；
4、按“▲”键操作台上移，按“▼”键操作台下移，调整到样品与测头接触；
5、依据GB 11944-2002《中空玻璃》规定，当样品接触到规定时间后，取出样品观察现象，
再放置下一样品继续试验；
6、重复上述步骤直至实验完毕；
7、试验完毕后，向左旋转负荷开关关闭设备。

8、仪器使用完毕后，将各部分擦拭干净；
9、仪器每年标定一次，并在合格周期内使用，以保证结果准确性。

10、注意使用时测头温度很低，不要用手触碰测头。

编制/日期：批准/日期：。

中空玻璃露点检测作业指导书文件编号：版本号：分发号：编制：批准：生效日期：年月日中空玻璃露点检测作业指导书1、目的主要检测样品在某一温度下是否结露或结霜。

2、范围适用于测定中空玻璃的露点。

3、执行标准3.1《中空玻璃》 GB/T 11944-20124、仪器设备4.1中空玻璃露点仪SK-LD60A/测量面为铜质材料，探头直径为50±0.1mm，温度范围为-40℃～-60℃，精度为±0.5℃。

4.2所用仪器设备应保证经过相关部门的检定，且应检定合格达到相应的精度，并在检定有效期内使用。

5、人员要求检验人员应是通过培训合格且取得相应上岗证书的技术人员，应了解本公司的《质量手册》及相关程序文件的质量要求，能熟练操作检验仪器设备并能处理一般例外情况的发生。

6、试验步骤6.1组批：采用相同材料、在同一工艺条件下生产的中空玻璃500块为一批。

6.2试样为制品或与制品相同的材料、在同一工艺条件下制作的尺寸为510mm×360mm的试样，数量为15块。

6.3每一块中空玻璃的露点应＜-40℃为合格；取15块试样进行露点检测，全部合格该项性能合格。

6.4试验在23℃±2℃，相对湿度30%～75%的环境中进行。

试验前将全部试样在该环境中放置至少24h后进行测试。

6.5将露点仪开关打开，启动设备，调节仪表的温度设定值等于或低于-60℃，当仪表的温度降到等于或低于-60℃时，可开始测试，并在试验中保持该温度。

6.6将样品水平放置，放置前在试样表面涂一层乙醇或丙酮，使露点 tob_id_3032 仪与试样表面紧密接触，试样放放置在探头上时，探头温度会上升，等稳定后保持一定的时间。

保持时间见表1。

6.7达到规定时间，移开试样，立刻观察玻璃样品的内表面有无结露或结霜。

如果无结霜或结露，露点温度记为-60℃。

如果结露或结霜，将试样放置到完全无结霜或结露后，提高露点仪温度继续测量，每次提高5℃，直至测量到-60℃，记录试样最高的结露温度，该温度为试样的露点温度。

中空玻璃生产过程作业指导书1 适用范围1.1 本指导书适用于金属间隔条中空玻璃生产、制造过程的作业标准。

2 一般规定2。

1。

1 中空玻璃制造应根据不同地区的环境温度、气压差和工程特点，采取与之相适应的制造工艺.2。

1。

2 中空玻璃所采用的材料应符合设计要求。

当设计无要求时应符合国家现行有关标准的规定。

严禁使用国家明令禁用或淘汰的材料。

2.1。

3 制造中空玻璃所采用的材料，在运输、储存和生产过程中必须采取有效措施防止损坏、变质和污染。

3 中空玻璃材料3。

1 一般规定3.1.1 中空玻璃用材料应符合现行国家标准的有关规定及设计要求。

尚无相应标准的材料应符合设计要求，并应有出厂合格证。

3。

1.2 中空玻璃结构、材料需修改时,应由原设计单位负责,制造单位不得擅自更改玻璃结构及材料。

3。

1.3 组成中空玻璃的两片玻璃需要区别时应明确标识。

3.2 玻璃3.2.1 中空玻璃的质量和性能应符合下列现行国家标准的规定：《浮法玻璃》GB 11614《建筑用安全玻璃第二部分：钢化玻璃》GB15763。

2《着色玻璃》GB/T 18701《夹层玻璃》GB 9962《中空玻璃》GB 11944《吸热玻璃》JC/T 536《夹丝玻璃》JC 433《防弹玻璃》GB 17840《幕墙用钢化玻璃与半钢化玻璃》GB/T 17841《建筑用安全玻璃防火玻璃》GB 15763.1《镀膜玻璃第一部分阳光控制镀膜玻璃》GB/T 18915。

1《镀膜玻璃第二部分低辐射镀膜玻璃》GB/T 18915。

23.3 密封材料3。

3。

1 中空玻璃第一道密封胶用丁基热熔密封胶，应符合现行行业标准《中空玻璃用丁基热熔密封胶》JC/T 914的规定。

不承受载荷的第二道密封胶应符合现行行业标准《中空玻璃用弹性密封胶》JC/T 486的规定。

3.3.2 应用于结构安装的中空玻璃应采用中性硅酮结构密封胶，并符合现行国家标准《建筑用硅酮结构密封胶》GB 16776的有关规定。

中空玻璃测试方法一、适用范围本方法适用于胶封双层中空玻璃的露点、密封、紫外线照射、高温高湿、气候循环试验。

二、试样制备2.1 由4mm厚的浮法或普通平板玻璃制成，长510[＋3]0mm，空间间距为12的双层中空玻璃试样20块。

2.2 试样标志要清楚，并在材料、结构和制造工艺方面应有充分的代表性。

2.3 试样擦拭后，分别置于梯形箱体，内装4个20W日光灯制成的观察箱内的框架上，然后开灯，在离试样2m处，视线与试样垂直观观察。

如果玻璃内表面有污物存在，则不能用于试验。

2.4 20块试样通过密封、露点试验后，按下表分配数量进行试验：_________________________________________________试验名称试验数据备用数据紫外线照射试验 2 2气候循环试验 4 2高温高湿试验 8 2_________________________________________________三、试验3.1 密封试验3.1.1 仪器设备3.1.1.1 真空箱：由金属材料制成的能达到试验要求真空的箱子。

真空箱内装有测量厚度变化的支架和百分表。

3.1.2 试验准备试验前，试样应在23±2℃的环境温度内放置12h以上。

3.1.3 试验步骤3.1.3.1 将试样分批放入真空箱内，安装在装有百分表的支架中。

3.1.3.2 把百分表调整到零点或记下百分表的初始读数。

3.1.3.3 试验时把真空箱内压力降到低于环境气压10±0.5kPa(100±5mbar)。

在到达低压后5～10min内记下百分表读数，计算出厚度增长值d1。

3.1.3.4 保持低压2.5h后，在5min内再记百分表的读数，计算出厚度增长值dz。

3.1.3.5 渗漏偏差规定a.厚度增长值d1必须≥0.8mm为不渗漏。

d2-d1b.2.5h后厚度增长偏差δ=________×100＜15％为不渗漏d13.2 露点试验3.2.1 仪器设备露点仪：测量管的高度为300mm，测量表面直径为φ50mm；温度计：测量范围为-80～30℃，精度为1℃。

ZBL-LD中空玻璃露点仪操作规程
1、试验前，检测各部分连接件是否有松动现象，不允许有渗透，
将冷却用的水箱注满水。

2、将被检测试件表面擦拭干净，要求无灰尘、颗粒及潮湿现象，
将其放在仪器的导热黄铜板上，使玻璃表面与导热黄铜板充
分接触，不得斜歪。

3、将电源插头插好后，开启箱后面板的空开，然后按下面板上
的“启动”按钮，启动电仪表。

4、开机后制冷片开始工作，系统启动后温度调整为≤-40℃
5、当温度达到要求后，按下仪表上的“START”键，系统按照
设定的时间开始倒计时，当时间达到后蜂鸣器报警，仪表工
作指示灯灭掉。

6、试验完成后，先按下“STOP”键，将空开拉下，拔掉电源插
头。

中空玻璃露点检测标准中空玻璃是一种应用广泛的建筑材料，其内部充填有干燥的空气或其他气体，以减少传热和阻隔声音。

然而，由于温度和湿度的变化，中空玻璃内部可能会出现露点，这会影响其性能和使用寿命。

因此，制定中空玻璃露点检测标准对于保证产品质量和安全至关重要。

一、检测原理。

中空玻璃露点检测是通过模拟实际使用条件，将中空玻璃置于一定的温度和湿度环境中，观察其内部是否出现露点。

当玻璃内部温度低于露点温度时，空气中的水汽会凝结成水珠，这就是露点的表现。

通过检测露点温度，可以评估中空玻璃的防雾性能和密封性能。

二、检测方法。

1. 玻璃表面法。

将中空玻璃置于恒温恒湿箱中，通过控制箱内温度和湿度，观察玻璃表面是否出现水珠。

根据水珠出现的温度和湿度，可以计算出露点温度。

2. 玻璃内部法。

在中空玻璃的一侧表面贴上湿度传感器，另一侧表面贴上温度传感器，通过监测两侧的温湿度变化，可以得出露点温度。

三、标准要求。

1. 检测环境应符合实际使用条件，温度和湿度范围应包括中空玻璃的设计使用范围。

2. 检测设备应准确可靠，能够实时监测温湿度变化，并记录数据以便后续分析。

3. 检测过程中应避免人为干扰，确保测试结果的准确性和可靠性。

4. 检测报告应包括中空玻璃的型号、规格、生产日期，以及检测环境的温湿度参数和露点温度数据。

四、意义和应用。

中空玻璃露点检测标准的制定和执行，对于保证中空玻璃产品的质量和性能至关重要。

首先，可以帮助生产厂家评估产品的防雾性能和密封性能，及时发现和解决质量问题。

其次，可以为建筑设计和使用提供参考依据，确保中空玻璃在实际使用中不会出现露点问题，延长使用寿命。

最后，也可以为相关行业的监管和标准化工作提供技术支持，促进产业健康发展。

总之，中空玻璃露点检测标准的制定和执行，对于保证产品质量和安全具有重要意义。

希望相关部门和企业能够重视这一工作，加强标准化管理，推动产业发展。

建筑外门窗性能检测文件编号：ＮＸＬＷ／ＺＹ－Ｂ－ＺＰ０１－２０１2第一章：建筑外门窗物理三性第二章建筑外门窗保温性能第一章建筑外门窗物理三性1.1适用范围本作业指导书适用于建筑外门窗气密、水密、抗风压性能分级及检测方法。

检测对象只限于门窗试件本身，不涉及窗与其他结构之间的连接部位。

1.2依据标准《建筑外门窗气密、水密、抗风压性能分级及检测方法》GB/T 7106-20081.3检测方法1.3.1试件及其安装（1）试件应按所提供图样生产的合格产品或研制的试件，不得附有任何多余的零配件或采用特殊的组装工艺或改善措施。

测量试件的外形尺寸、分清被测试件的户内、户外面，选用适当的系列竖隔板搭配使用。

（2）将加力梁移至静压箱左端。

（3）将被测试件安放于静主箱前方，使其边框与静压箱右侧的固定隔板、底板升降珩隔板及选好的竖隔板共同组成静压箱室。

（4）将使用的加力梁移至试件边框处，利用加力梁上的夹具将被测试件均匀夹紧。

（5）观察试件的支梁结构形式，参照国家标准，确定主要受力杆件及挠度测试点位置。

将位移传感器夹具固定于测试挠度处的加力梁上，并将位移传感器的出点对准试验点，调整好距离后，固定与位移夹具上。

在采集数据过程中，不允许有任何外力使其产生位移变形。

（6）试件要求垂直，下框要求水平，下部安装框不应高于试件室外侧排水孔，不应因安装而出现变形。

试件安装完成后，符合试件安装情况，可开启部分功能正常，表面不可沾有有无等不洁物。

试件安装完毕后，将试件可开启部分开关5次，最后关紧。

1.3.2蓄水池及水管路准备（1）蓄水池内贮藏至少4/5的水量，并要求水质清洁无杂物。

（2）蓄水池注水后，水路无渗漏。

（3）水调节阀应处于关闭状态。

（4）喷淋控制柜面板上的喷淋控制阀应处于关闭状态。

1.4将控制柜上的电气按键置于关闭状态。

1.5检查管路系统连接处应牢固、可靠，无渗漏现象。

1. 6开机按电源按钮，接通电源。

此时，电源指示灯亮。

1.7气密性能检测1.7. 1试验步骤（1）进入试验界面：双击桌面上门窗快捷方式在运行的图片上点击一下鼠标左键弹出测试项目选择框。
