通用屋面防水保护层

屋面保护层分格缝施工的详细说明（建议收藏）屋面保护层设置分格缝，可将单块混凝土防水层的面积减小，从而减少其因伸缩和翘曲变形，可有效地防止和限制裂缝的产生。

本示例工程屋面采用75厚挤塑聚苯板保温层，防水层为两层0.7厚聚乙烯丙纶卷材，特分享保护层分格缝施工做法，现场示例，以供交流。

本工程屋面设计做法施工工艺流程1、屋面防水层蓄水试验合格后，按照屋面分格缝平面布置图，在防水层上弹线，进行分格缝的施工，用C20细石混凝土根据设计坡度要求进行打底，厚度为30mm，150mm宽。

打底混凝土中嵌入20mm宽硬质泡沫条进行填充，排水沟两侧、女儿墙处分格缝宽度为30mm。

屋面分格缝平面布置图2、打底的砼终凝后，在其上抄测平点拉线，安装网片，在分格缝处断开，嵌入的泡沫条两侧采用1:2水砂浆粘贴195*45长条砖，并保证瓷砖的直线度、平整度以及粘贴强度，贴砖完成厚度为50mm，防止下道工序施工时瓷砖脱落3、钢筋网片在分格缝处瓷砖底部断开，网片位置要控制到位，必须置于细石混凝土中上部。

分格缝瓷砖施工完后强度要满足施工要求。

4、施工C20细石混凝土保护层时，按照坡度及长条砖标高控制要求由高至低的顺序进行浇筑，刮尺长度根据分格缝宽度采用6米刮尺抹平，抹平收水后进行二次压光。

受天气影响，强度增长较慢。

终凝前压光必须完成。

严禁使用水泥膏或干水泥强制提浆收光，以防出现起皮、空鼓等质量问题。

终凝后将嵌入的泡沫条取出，分格缝瓷砖两边粘贴纸胶带，防止污染瓷砖。

下部填砂，上部用沥青灌缝。

覆盖毛毡进行养护。

5、屋面基层与女儿墙、风道、墙根部连接处及转角处均做半径为150mm的R弧，并保证R弧顺直一致。

成活后刷灰色外墙乳胶漆。

6、本工程排气孔底座采用花瓶固定，花瓶高度300mm，满足防水层上方不小于250mm的要求，统一拉线调直。

花瓶底座采用水泥浆粘贴牢固，花瓶内采用1:3水泥干料填充施工，顶面压光处理。

施工控制要点1、防水层上放线、打底、长条砖标高控制、坡度要求；2、混凝土保护层压光处理；3、长条砖两侧贴纸胶带，防止污染瓷砖；4、分格缝沥青灌缝。

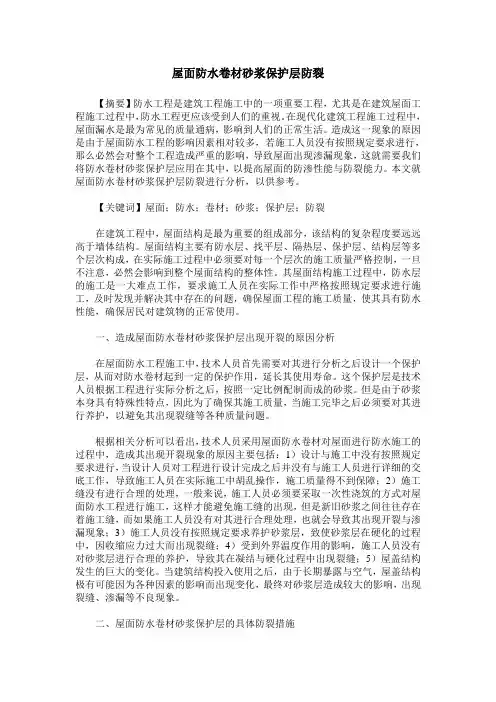

屋面防水卷材砂浆保护层防裂【摘要】防水工程是建筑工程施工中的一项重要工程，尤其是在建筑屋面工程施工过程中，防水工程更应该受到人们的重视。

在现代化建筑工程施工过程中，屋面漏水是最为常见的质量通病，影响到人们的正常生活。

造成这一现象的原因是由于屋面防水工程的影响因素相对较多，若施工人员没有按照规定要求进行，那么必然会对整个工程造成严重的影响，导致屋面出现渗漏现象，这就需要我们将防水卷材砂浆保护层应用在其中，以提高屋面的防渗性能与防裂能力。

本文就屋面防水卷材砂浆保护层防裂进行分析，以供参考。

【关键词】屋面；防水；卷材；砂浆；保护层；防裂在建筑工程中，屋面结构是最为重要的组成部分，该结构的复杂程度要远远高于墙体结构。

屋面结构主要有防水层、找平层、隔热层、保护层、结构层等多个层次构成，在实际施工过程中必须要对每一个层次的施工质量严格控制，一旦不注意，必然会影响到整个屋面结构的整体性。

其屋面结构施工过程中，防水层的施工是一大难点工作，要求施工人员在实际工作中严格按照规定要求进行施工，及时发现并解决其中存在的问题，确保屋面工程的施工质量，使其具有防水性能，确保居民对建筑物的正常使用。

一、造成屋面防水卷材砂浆保护层出现开裂的原因分析在屋面防水工程施工中，技术人员首先需要对其进行分析之后设计一个保护层，从而对防水卷材起到一定的保护作用，延长其使用寿命。

这个保护层是技术人员根据工程进行实际分析之后，按照一定比例配制而成的砂浆。

但是由于砂浆本身具有特殊性特点，因此为了确保其施工质量，当施工完毕之后必须要对其进行养护，以避免其出现裂缝等各种质量问题。

根据相关分析可以看出，技术人员采用屋面防水卷材对屋面进行防水施工的过程中，造成其出现开裂现象的原因主要包括：1）设计与施工中没有按照规定要求进行，当设计人员对工程进行设计完成之后并没有与施工人员进行详细的交底工作，导致施工人员在实际施工中胡乱操作，施工质量得不到保障；2）施工缝没有进行合理的处理，一般来说，施工人员必须要采取一次性浇筑的方式对屋面防水工程进行施工，这样才能避免施工缝的出现，但是新旧砂浆之间往往存在着施工缝，而如果施工人员没有对其进行合理处理，也就会导致其出现开裂与渗漏现象；3）施工人员没有按照规定要求养护砂浆层，致使砂浆层在硬化的过程中，因收缩应力过大而出现裂缝；4）受到外界温度作用的影响，施工人员没有对砂浆层进行合理的养护，导致其在凝结与硬化过程中出现裂缝；5）屋盖结构发生的巨大的变化。

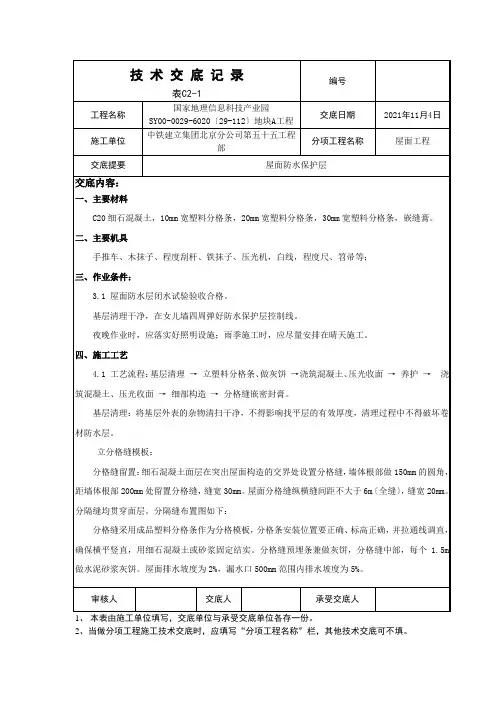

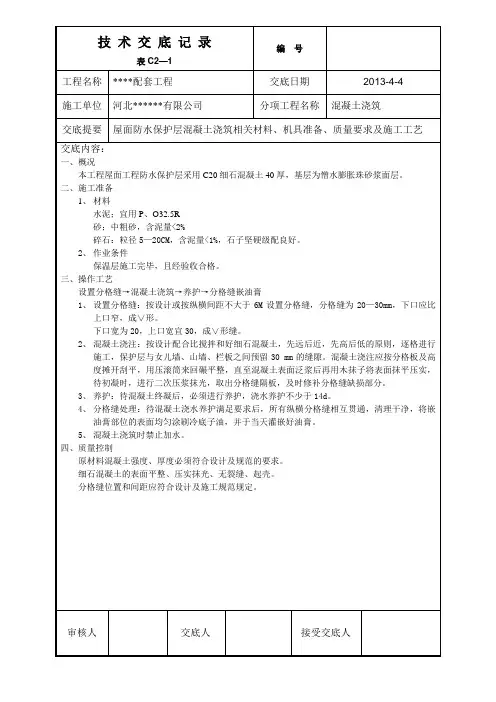

技术交底记录资料编号工程名称施工单位审核人分包单位□施组总设计交底□单位工程施组交底□施工方案交底□专项施工方案交底 施工作业交底交底部位接受交底范围混凝土班组交底摘要：屋面为正置式屋面，保护层材料采用C20细石混凝土，厚度为50mm，采用汽车泵浇筑。

交底内容：一、作业准备1、材料要求表1材料计划表序号名称规格/型号单位数量备注1混凝土C20细石m³2472挤塑聚苯板20mm m³23聚合物水泥砂浆/m³14石油沥青/t 0.035塑料薄膜/㎡6006绝缘鞋/双107尼龙线/m 2008绝缘手套/副202、主要机具表2主要机具计划表序号名称规格/型号单位数量备注1汽车泵YD-37-30台12平板式震动器ZF220台23墨斗/个24运输小车/辆45小水桶/个66半截桶/个67笤帚/把282m 靠尺2m 把29铁滚子/个410铁/木抹子/个411平锹/把412钢丝刷/个413凿子/个414锤子/把415坡度尺JZC-B2个3162m靠尺SW-LR180个317塞尺K1085个318钢针/个33、作业条件（1）屋面防水卷材已完成蓄水试验，并验收合格，劳务队接到项目部通知后方可施工。

（2）各种穿过屋面的预埋管件、烟囱、女儿墙、伸缩缝等根部的防水，已按要求处理好。

（3）现场临水临电已检查完毕，能正常使用。

（4）屋面保护层施工机具及材料已运至作业面并码放整齐。

（5）劳务队人员及机具等准备到位，劳务队做好防尘环保措施。

二、操作工艺1、工艺流程基层处理→铺设隔离层→打点、冲筋→设置分隔缝→浇筑细石混凝土→养护→验收2、施工工艺（1）基层清理：将防水层上表面的杂物清扫干净。

（2）铺设隔离层：基层处理干净后，进行铺设0.4mm厚聚乙烯膜，聚乙烯膜铺设应平整，搭接宽度为50mm，不得有褶皱、破损和漏铺现象。

（3）打点、冲筋：根据保护层厚度要求，拉线找坡，按纵横方向l.5m间距打点（贴灰饼），铺抹找坡时，先按流水方向以间距1.5m冲筋，宽度20mm。

平屋面防水保温做法
平屋面防水保温是建筑施工中非常重要的一项工作。

正确的做法可以有效保护建筑物，防止水渗漏和热能损失。

以下是平屋面防水保温的主要做法：
1. 做好防水层
防水层是平屋面防水最重要的一环，其质量直接影响整个房屋的使用寿命。

一般采用聚氨酯、乙烯基、SBS等材料作为防水层。

在铺设防水层前，需要先进行基层处理，清除杂物、打磨平整，并做好基层防水处理。

2. 保温材料选择
平屋面保温材料一般有EPS板、XPS板、PU板等。

其中，EPS板适用于低温地区，XPS板适用于高温地区，PU板则是适用性比较广泛的一种。

选择合适的保温材料可以有效提高房屋保温性能。

3. 保温材料铺设
保温材料铺设时需要注意材料的接缝处，应采用插口式或搭接式的方式，确保接缝处不漏气、不漏水。

同时还需要做好保温层表面的平整度，以利于后续的工作。

4. 防水层保护层
在保温材料铺设完成后，需要在其表面进行一层防水层保护层的铺设。

这一层主要是为了防止保温材料在日常使用中因受到压力而损坏。

一般采用砂浆、水泥等材料进行铺设。

5. 屋面排水
平屋面排水非常重要，可以有效防止水漏。

在设计时需要合理设置排水口和排水管路。

在实际施工中，需要确保排水口和排水管路的畅通，以确保平屋面排水效果良好。

以上是平屋面防水保温的主要做法。

在施工中，需要严格按照规范操作，确保整个施工过程安全可靠。

屋面防水卷材砂浆保护层的防裂措施随着人民生活水平的不断提高，人们对住宅质量的要求越来越高。

近年来，一些房屋在竣工以后陆续出现的裂缝问题，成为住户质量投诉的热点。

本文简要分析屋面防水卷材砂浆保护层裂缝出现的原因，并提出处理措施。

标签：屋面防水卷材；砂浆保护层；防裂措施引言卷材防水材料因其独特的优势迅速在建筑工程中得到了广泛的使用，但防水卷材搭接缝多，接缝处易脱开，施工难度大。

因此，裂缝、渗漏问题是经常出现的，虽然这种裂缝对建筑主体结构的安全性没有影响，但是会对住户产生思想负担和心理压力，所以建筑企业应采取措施防止裂缝问题的出现。

1 屋面防水卷材砂浆保护层的裂缝出现原因1.1 自身原因环境的变化使建筑材料发生化学或物理反应，进而导致屋面裂缝的产生，现从以下几个方面分析：①当温差较大时，往往会产生温度裂缝。

②细石混凝土在凝固过程中，一部分水分蒸发掉，使混凝土体积缩小而造成地面收缩裂纹。

③屋面细石混凝土防水保护层终凝时和养护期间，在其未达到一定强度时受到震动，或者在屋面交叉作业时不经意踩踏未达到一定强度的水泥砂浆防水保护层时，都会造成开裂。

1.2 施工原因施工过程处理不当，很容易使屋面产生裂缝，主要包括以下几点：①基层灰砂浮尘没有彻底清除、冲洗干净，细石混凝土与基层粘结不牢。

②基层不平整，突出的地方砂浆层薄，该处易空鼓，进而产生裂缝。

③配合比不合理，搅拌不均匀。

细石混凝土配合比，如果水泥用量过大，可能导致裂缝。

④压光时间掌握不好，或在终凝后压光，也是造成屋面防水保护层裂缝空鼓的原因。

⑤屋面防水保护层养护。

细石混凝土经过一段时间硬化后，洒水进行养护，保持湿润的时间7～10d。

屋面防水保护层养护没有按照要求，极易产生裂缝。

1.3 材料原因材料是基础，而由于材料不符合要求造成的屋面渗漏占屋面渗漏原因的26%，所以必须对材料加强控制检查。

首先，防水卷材搭接缝多，如果防水卷材选择不当，接缝处易脱开，进而导致裂缝产生；其次，细石混凝土、水泥、砂子、细石等材料应检验合格后使用。

2、当做分项工程施工技术交底时，应填写“分项工程名称〞栏，其他技术交底可不填。

2、当做分项工程施工技术交底时，应填写“分项工程名称〞栏，其他技术交底可不填。

2、当做分项工程施工技术交底时，应填写“分项工程名称〞栏，其他技术交底可不填。

2、当做分项工程施工技术交底时，应填写“分项工程名称〞栏，其他技术交底可不填。

2、当做分项工程施工技术交底时，应填写“分项工程名称〞栏，其他技术交底可不填。

2、当做分项工程施工技术交底时，应填写“分项工程名称〞栏，其他技术交底可不填。

2、当做分项工程施工技术交底时，应填写“分项工程名称〞栏，其他技术交底可不填。

1、本表由施工单位填写，交底单位与承受交底单位各存一份。

2、当做分项工程施工技术交底时，应填写“分项工程名称〞栏，其他技术交底可不填。

2、当做分项工程施工技术交底时，应填写“分项工程名称〞栏，其他技术交底可不填。

2、当做分项工程施工技术交底时，应填写“分项工程名称〞栏，其他技术交底可不填。

1、本表由施工单位填写，交底单位与承受交底单位各存一份。

2、当做分项工程施工技术交底时，应填写“分项工程名称〞栏，其他技术交底可不填。

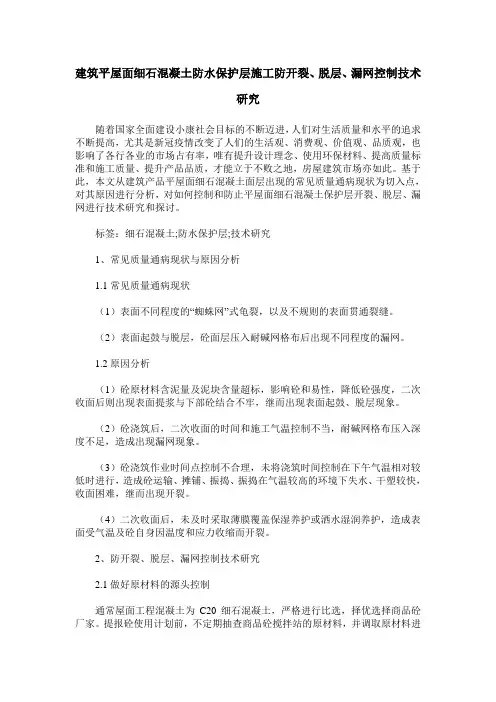

建筑平屋面细石混凝土防水保护层施工防开裂、脱层、漏网控制技术研究随着国家全面建设小康社会目标的不断迈进，人们对生活质量和水平的追求不断提高，尤其是新冠疫情改变了人们的生活观、消费观、价值观、品质观，也影响了各行各业的市场占有率，唯有提升设计理念、使用环保材料、提高质量标准和施工质量、提升产品品质，才能立于不败之地，房屋建筑市场亦如此。

基于此，本文从建筑产品平屋面细石混凝土面层出现的常见质量通病现状为切入点，对其原因进行分析，对如何控制和防止平屋面细石混凝土保护层开裂、脱层、漏网进行技术研究和探讨。

标签：细石混凝土;防水保护层;技术研究1、常见质量通病现状与原因分析1.1常见质量通病现状（1）表面不同程度的“蜘蛛网”式龟裂，以及不规则的表面贯通裂缝。

（2）表面起鼓与脱层，砼面层压入耐碱网格布后出现不同程度的漏网。

1.2原因分析（1）砼原材料含泥量及泥块含量超标，影响砼和易性，降低砼强度，二次收面后则出现表面提浆与下部砼结合不牢，继而出现表面起鼓、脱层现象。

（2）砼浇筑后，二次收面的时间和施工气温控制不当，耐碱网格布压入深度不足，造成出现漏网现象。

（3）砼浇筑作业时间点控制不合理，未将浇筑时间控制在下午气温相对较低时进行，造成砼运输、摊铺、振捣、振捣在气温较高的环境下失水、干塑较快，收面困难，继而出现开裂。

（4）二次收面后，未及时采取薄膜覆盖保湿养护或洒水湿润养护，造成表面受气温及砼自身因温度和应力收缩而开裂。

2、防开裂、脱层、漏网控制技术研究2.1做好原材料的源头控制通常屋面工程混凝土为C20细石混凝土，严格进行比选，择优选择商品砼厂家。

提报砼使用计划前，不定期抽查商品砼搅拌站的原材料，并调取原材料进场和检验记录;提报用使用计划后，对每一车砼到场时，检查配合比单、运输单、开盘鉴定，核实砼强度等级、配合比数据及塌落度数值;砼从罐车向砼输送泵放料时，通过目测方式观察砼含泥量和泥块含量，发现含泥量和泥块含量超过标准要求时，应立即停止放料并将实际情况告知商品砼搅拌站做退回处理;对原材料不合格的砼搅拌料禁止使用至工程实体。

屋面保温防水构造层次及做法
屋面保温防水构造层次及做法如下：
1.结构层：结构层是屋面的承重层，一般采用混凝土现浇或预制板材等材料。

结
构层要求具有一定的强度和刚度，能够承受荷载并传递到下层。

2.找平层：在结构层上，为了使防水材料更好地铺设，需要先铺设一层找平层。

找平层一般采用水泥砂浆或细石混凝土，其厚度根据设计要求而定，一般为20mm左右。

找平层要求平整、无凹凸、无杂物，以便防水材料更好地粘附。

3.保温层：保温层是屋面保温防水的关键层次，一般采用保温材料如膨胀珍珠岩、
聚苯乙烯板等。

保温层铺设在找平层上，要求铺设平整、密实，无空鼓、无裂缝，并能够承受一定的压力。

4.防水层：防水层是防止雨水渗漏的关键层次，一般采用防水卷材或防水涂料。

防水层要求具有良好的耐久性、耐候性、耐腐蚀性、耐水性等特点，能够长期保持防水功能。

5.保护层：保护层是防水层的保护层，一般采用水泥砂浆或细石混凝土。

保护层
要求具有一定的强度和厚度，能够承受外力作用，防止人为损坏和自然灾害的破坏。

在具体做法上，可以根据不同的材料和施工方法进行选择和调整。

例如，可以采用混凝土浇筑的方式制作结构层和找平层，采用粘贴的方式铺设保温层和防水层，采用抹灰的方式制作保护层等。

同时，需要注意各层次之间的衔接和处理，确保整体结构的稳定性和防水的可靠性。

屋面保护层施工技术1 一般规定1.1 卷材防水屋面和涂膜防水屋面的保护层应符合设计要求，以下做法可供选择并应注意：1.1.1采用与卷材或涂膜材料材性相容、粘结力强和耐风化的浅色涂料涂刷等作保护层；卷材面还可粘贴铝箔等作为保护层。

1.1.2可采用20mm厚水泥砂浆、30mm厚细石混凝土（宜掺微膨胀剂）或铺砌块材做刚性保护层；刚性保护层的厚度应满足屋面使用功能需要。

1.1.3沥青卷材保护层可用热玛脂粘结粒径3～5mm、色浅、耐风化和颗粒均匀的绿豆砂；亦可采用冷玛脂粘结云母或蛭石等片状材料。

1.1.4涂膜防水层面可采用细砂、云母或蛭石等撒布材料作保护层。

1.1.5易积灰屋面宜采用刚性保护层。

1.1.6防水层采用已带保护层（如彩砂卷材、铝箔面层卷材等）的卷材作面层时，可不另作保护层。

1.1.7架空隔热屋面或倒置式屋面的卷材防水层上可不做保护层。

1.2 保护层铺设前，卷材或涂膜防水层必须施工完毕、经过干燥并检验合格、同时清扫干净表面。

1.3 采用水泥砂浆、板块材料或细石混凝土等材料作刚性保护层，与防水层之间必须设置隔离层；隔离层应平整，起到完全隔离作用，保证刚性保护层的胀缩变形不损坏防水层。

2 施工准备2.1 原材料要求2.1.1 绿豆砂：干净、色浅、颗粒均匀、粒径3～5mm，宜用砾砂、可用尖锐颗粒少的人工砂，降雨量较大的区域宜采用粒径6～10mm小豆石。

2.1.2 保护层涂料应色浅、与底层材性相容、粘结力强、耐冷热变化、耐老化和抗冲刷性能好。

2.1.2.1 高聚物改性沥青防水涂料的物理性能应符合表2.1.2.1的要求。

表2.1.2.1 高聚物改性沥青防水涂料的物理性能要求2.1.2.2 合成高分子防水涂料的物理性能应符合表2.1.2.2的要求。

表2.1.2.2 合成高分子防水涂料的物理性能要求2.1.3 细砂、云母及蛭石：细砂应干净、色浅、是天然水成砂，粒径不得大于涂层厚度的1/4；云母及蛭石颗粒尽可能大一些、无细粉。

屋面防水卷材砂浆保护层的防裂措施摘要：建筑屋面防水一直是重要的问题，如果施工不当很可能出现屋面漏水，给人们的生产生活造成很大的不便，不仅影响人们的生活质量，还影响建筑房屋的使用寿命，因此对建筑屋面做好防水措施是十分重要的。

本文主要通过对屋面防水卷材砂浆保护层开裂原因的分析，进而探讨了屋面防水卷材砂浆保护层的防裂措施，希望能够给有关单位以有益的借鉴。

关键词：屋面防水；卷材砂浆；保护层；防裂措施通常情况下，虽然建筑的屋面和墙体都属于建筑的外围结构，但建筑的屋面要比墙体在建筑时更繁复，尤其是屋面的防水问题。

建筑房屋出现漏水除了施工中出现的问题外，最重要的还是因为屋面的保护层没有做好，经常出现保护层开裂的现象。

接下来，笔者就以建筑屋面防水卷材砂浆保护层的防裂措施的相关问题做具体的阐释。

一、屋面防水卷材砂浆保护层开裂的原因正常情况下在对屋面进行防水施工时，都是选用防水卷材砂浆作为保护层，从而达到防水的目的，但在现实施工中屋面防水卷材砂浆保护层经常会出现开裂的现象，这种现象的产生不仅使防水卷材砂浆保护层起不到防水的作用，还严重影响建筑的使用寿命。

建筑屋面的保护层通常都是选择砂浆，然后经过平铺施工而成。

但是因为砂浆独有的属性，这就要求施工人员在施工的时候一定要注意做好配比和养护工作，否则后期就非常容易出现开裂的现象，保护层也失去了它原有的作用。

所以施工人员在施工时一定要严格按照房屋建筑的设计图纸进行施工，严格把关，避免造成不必要的损失。

那么，建筑屋面防水卷材砂浆保护层开裂具体有哪些因素呢？接下来，笔者将进行具体的介绍，主要原因如下：1、施工设计不符合要求。

很多的设计人员只根据自己的经验进行设计，并没有结合建筑的实际情况，没有进行现场的考察，这就导致了施工人员在具体施工时达不到建筑屋面对保护层的要求。

2、对保护层缝隙没有合理处理。

砂浆因为自身独有的属性，因此在施工中一定要注意对其进行养护和做好配比工作，尤其是在砂浆层浇筑的时候，很多施工人员都不是一次性浇筑完成，所以新旧砂浆就会产生缝隙，这些缝隙在施工的时候如果没有得到及时的处理或处理不当，就会导致保护层开裂，那么防水卷材就会受到外部环境的侵袭，尤其是雨水的浸入，使得屋面产生漏水的现象。

屋面防水层保护层的质量保障措施随着城市化的快速发展，建筑行业也随之迎来了蓬勃发展的新时代。

随着人们的生活品质不断提高，对建筑物质量的需求也越来越高。

在建筑物的设计和施工过程中，屋面防水层和保护层的质量是影响建筑物使用寿命的重要因素之一。

为了确保建筑物的使用寿命，屋面防水层保护层的质量保障措施一定不能忽略。

1.选材屋面防水层保护层首要的保障措施就是选材。

因为材料的质量直接影响保护层的耐候性和防水效果。

国家标准规定，防水材料耐候性能不能低于20年，同时防水材料应具有良好的耐化学性、抗紫外线性能、高温稳定性及耐老化性能等，以确保屋面防水层的持久性。

2.施工质量施工质量也是保障屋面防水层保护层质量的重要措施。

在施工过程中，需要注意防水层和保护层的接触面、搭接处等细节的处理。

保护层的施工质量还需注意铺设效果，确保不出现开裂、穿孔、起泡等现象，同时施工环节中应注意各项要求的操作规范以及施工材料是否符合标准规定。

3.验收过程验收过程是保障屋面防水层保护层质量的最后一道关卡。

验收过程应严格依照施工方案、工程施工规范以及国家防水材料质量标准等进行。

同时，在验收过程中还需测试防水层的渗漏性能、附着力和弯曲性能等指标，以确保其符合规定要求。

4.管理监督建筑屋面防水层保护层的管理监督也是保障屋面防水层保护层质量的重要环节。

建筑单位应加强对工程的现场监管和质量检验，确保施工按照设计图纸和建筑施工规范进行，消除不良工艺行为的发生；同时应加强工程质量检测和评定，不断提高工程质量。

综上所述，选材、施工质量、验收过程以及管理监督都是保障屋面防水层保护层质量的重要措施。

只有在这些方面都严格控制并按照标准操作，才能保证屋面防水层保护层的质量，为建筑物的使用寿命提供坚实保障。

屋面防水层的细石混凝土保护层是屋面防水工程的重要分项工程，对屋面防水层进行保护，保护防水层免遭机械损坏和减少自然环境对防水层的侵蚀等。

它是屋面防水工程中唯一可直接目测检查的项目，所以其施工质量会影响工程能否顺利通过竣工验收，特别是对创建精品工程、品牌工程的验收与核验。

目前屋面混凝土保护层施工中存在的质量通病主要有：防护层开裂；表面起砂、起皮；局部塌落、平整度差；分格条不顺直、嵌缝不饱满及混凝土保护层厚度不足等。

通过对多项创建的精品工程、品牌工程总结，提出了该项工程质量通病防治措施。

一、混凝土保护层裂缝的防治1.合理设置分格块的面积《屋面工程质量验收规范》(GB50207—2012)规定，屋面保护层的分格块面积不宜大于36m²。

实践证明规范规定的上限面积过大。

一般情况下分格块面积不易超过18m²,这是因为保护层常年处于大气环境中受恶劣环境影响，要承受极大的四季温差变化和20~50℃的瞬间温差变化，混凝土保护层所承受的温度应力显而易见。

2.合理设置分格缝屋面细石混凝土保护层的开裂与分格缝的设置位置和分格缝的平面形状有关。

分格缝的设置要事先进行周密设计。

应设置在房屋开间的轴线上和屋面分水变坡(如屋脊、天沟上沿)的位置上。

分格块的形状应设置成正方形或近似正方形。

当设计成矩形时，其长宽比不宜大于2:1,这样可避免分格块中横向裂缝的产生。

分格缝经设计后应在相应位置弹好墨线。

施工时分格条的宽度应大于2cm,且应在浇筑混凝土时同时留出，严禁事后切割。

分格缝设置时不必贯通，但应大于混凝土厚度的2/3。

分格条可用木制品的，也可用塑料制品的。

3.设置隔离层为了减小基层对混凝土保护层的约束，减少基层变形的影响，应在防水层与混凝土保护层之间设置隔离层。

可事先在防水层上均匀撒扫滑石粉，实践证明效果良好。

二、对分格缝通病的治理(1)在浇筑混凝土前应对分格条进行固定，在混凝土浇筑过程中应注意保护分格条，勿使其位移。
