暂时过电压

DL_T6201997交流电气装置的过电压保护和绝缘配合DL/T 6201997《交流电气装置的过电压保护和绝缘配合》是中国电力行业的一项重要技术标准，旨在规范交流电气装置的过电压保护和绝缘配合设计，确保电力系统的安全、稳定运行。

一、过电压的类型及危害1.1 过电压的定义过电压是指在电力系统中，电压瞬间升高超过正常运行电压的现象。

根据其产生的原因和特性，过电压可分为内部过电压和外部过电压两大类。

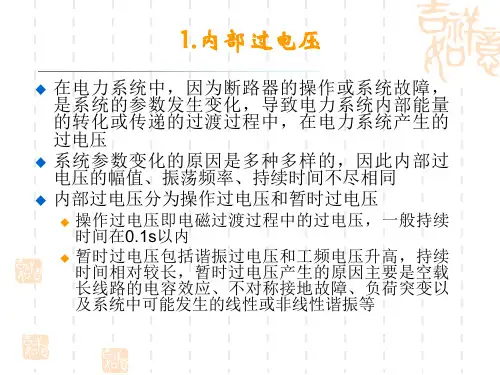

1.2 内部过电压内部过电压是由系统内部操作或故障引起的，主要包括操作过电压和暂时过电压。

1.2.1 操作过电压操作过电压是由于开关操作、故障切除等引起的电压瞬变。

常见的操作过电压有：开断空载线路过电压合闸空载线路过电压切除空载变压器过电压1.2.2 暂时过电压暂时过电压是由于系统不对称故障或谐振引起的持续时间较长的过电压。

常见的暂时过电压有：单相接地故障引起的过电压谐振过电压1.3 外部过电压外部过电压主要由雷电引起，包括直击雷过电压和感应雷过电压。

1.3.1 直击雷过电压直击雷过电压是雷电直接击中电力设备或线路时产生的过电压。

1.3.2 感应雷过电压感应雷过电压是雷电放电时在附近线路或设备上感应产生的过电压。

1.4 过电压的危害过电压会对电力系统的设备和绝缘造成严重危害，主要包括：绝缘击穿设备损坏系统停电人身安全威胁二、过电压保护措施为了防止过电压对电力系统造成危害，DL/T 6201997标准提出了多种过电压保护措施。

2.1 防雷保护2.1.1 避雷针和避雷线避雷针和避雷线是防止直击雷过电压的主要措施。

避雷针通过引雷作用，将雷电引导至地面，保护设备和线路免受直击雷的侵害。

避雷线则广泛应用于输电线路，形成屏蔽效应，减少雷电直接击中线路的概率。

2.1.2 避雷器避雷器是限制过电压幅值的重要设备，通过非线性电阻特性，将过电压泄放到大地，保护系统绝缘。

常见的避雷器有：氧化锌避雷器碳化硅避雷器2.2 操作过电压保护2.2.1 合闸电阻在高压开关设备中加装合闸电阻，可以有效降低合闸空载线路时的过电压幅值。

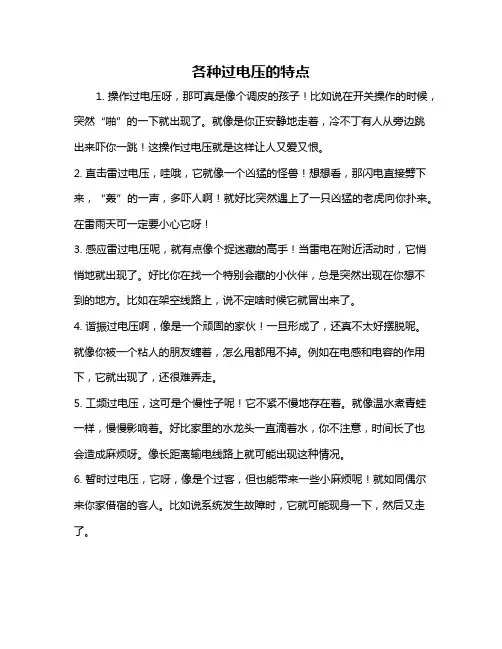

各种过电压的特点1. 操作过电压呀，那可真是像个调皮的孩子！比如说在开关操作的时候，突然“啪”的一下就出现了。

就像是你正安静地走着，冷不丁有人从旁边跳出来吓你一跳！这操作过电压就是这样让人又爱又恨。

2. 直击雷过电压，哇哦，它就像一个凶猛的怪兽！想想看，那闪电直接劈下来，“轰”的一声，多吓人啊！就好比突然遇上了一只凶猛的老虎向你扑来。

在雷雨天可一定要小心它呀！3. 感应雷过电压呢，就有点像个捉迷藏的高手！当雷电在附近活动时，它悄悄地就出现了。

好比你在找一个特别会藏的小伙伴，总是突然出现在你想不到的地方。

比如在架空线路上，说不定啥时候它就冒出来了。

4. 谐振过电压啊，像是一个顽固的家伙！一旦形成了，还真不太好摆脱呢。

就像你被一个粘人的朋友缠着，怎么甩都甩不掉。

例如在电感和电容的作用下，它就出现了，还很难弄走。

5. 工频过电压，这可是个慢性子呢！它不紧不慢地存在着。

就像温水煮青蛙一样，慢慢影响着。

好比家里的水龙头一直滴着水，你不注意，时间长了也会造成麻烦呀。

像长距离输电线路上就可能出现这种情况。

6. 暂时过电压，它呀，像是个过客，但也能带来一些小麻烦呢！就如同偶尔来你家借宿的客人。

比如说系统发生故障时，它就可能现身一下，然后又走了。

7. 雷电波侵入过电压，这可是个厉害的角色！像一阵风似的就冲进了设备里。

好比盗贼突然闯进了你家，破坏东西。

在架空线路上，它可容易进来了呢。

8. 内部过电压，哎呀呀，这可是自家内部的小捣乱呀！它可能在系统内部悄悄地产生。

就像是家里的东西不知不觉就坏了，你还找不到原因。

比如在开关操作等情况下就会有它。

9。

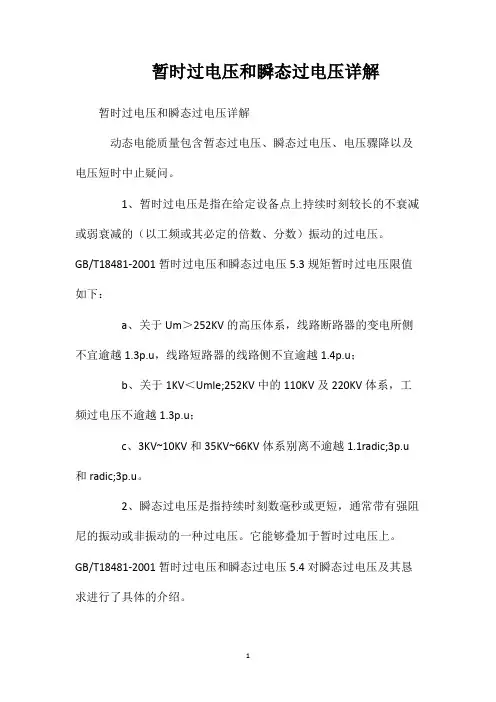

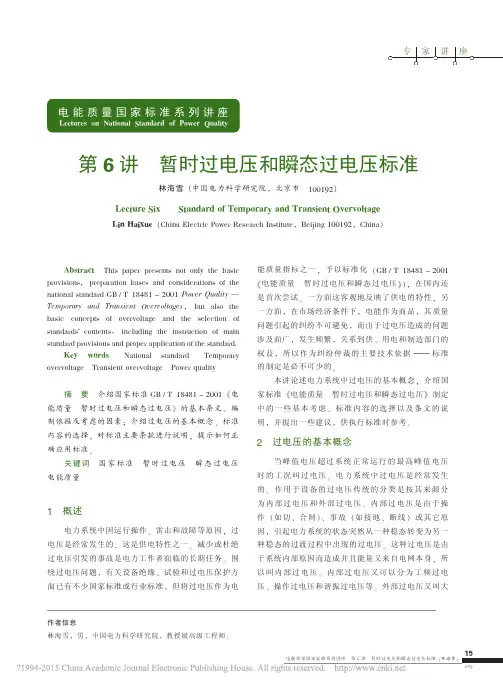

暂时过电压和瞬态过电压详解暂时过电压和瞬态过电压详解
动态电能质量包含暂态过电压、瞬态过电压、电压骤降以及电压短时中止疑问。

1、暂时过电压是指在给定设备点上持续时刻较长的不衰减或弱衰减的（以工频或其必定的倍数、分数）振动的过电压。

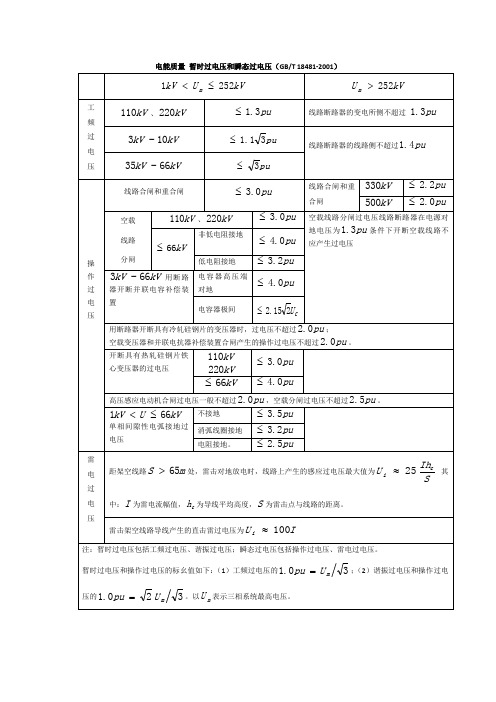

GB/T18481-2001暂时过电压和瞬态过电压5.3规矩暂时过电压限值如下：
a、关于Um＞252KV的高压体系，线路断路器的变电所侧不宜逾越1.3p.u，线路短路器的线路侧不宜逾越1.4p.u；
b、关于1KV＜Umle;252KV中的110KV及220KV体系，工频过电压不逾越1.3p.u；
c、3KV~10KV和35KV~66KV体系别离不逾越1.1radic;3p.u 和radic;3p.u。

2、瞬态过电压是指持续时刻数毫秒或更短，通常带有强阻尼的振动或非振动的一种过电压。

它能够叠加于暂时过电压上。

GB/T18481-2001暂时过电压和瞬态过电压5.4对瞬态过电压及其恳求进行了具体的介绍。

1。

高电压技术1、高电压技术研究的核心内容，包括过电压和绝缘两个方面。

2、过电压：雷电过电压（大气过电压）、内部过电压。

内部过电压：操作过电压、暂时过电压。

操作过电压：空载线路分闸过电压、空载线路合闸过电压、切除空载变压器过电压、电弧接地电压。

暂时过电压：工频过电压、谐振过电压工频过电压：空载长线路的电效应、不对称短路、发电机突然甩负荷谐振过电压：线性过电压、非线性过电压（铁芯饱和）、参数过电压。

3、过电压：由于雷击或电力系统中操作事故等原因，使某些电气设备和线路上承受的电压大大超过正常运行电压危及设备和线路的绝缘.电力系统中这种危及绝缘的电压升高，称为过电压。

4、国际交流高压：35—220KV 超高压：330KV—1000KV特高压：1000KV及以上直流高压：+/-600KV及以下特高压：+/-600KV以下我国：高压电网：110及220KV、10、35、（66）KV超高压电网：300、500、750KV +/-500KV特高压电网：1000KV交流及+/-800KV直流5、电介质极化：电子式极化（时间短，无能量损耗，弹性极化）离子式极化（时间短，无能量损耗，弹性极化）偶极式极化(时间较长，有能量损耗，非弹性极化）空间电荷极化（夹层极化)时间很长，可以达到数小时，有能量损耗，非弹性极化）6、如果左电容器的绝缘介质，希望介电常数εr大些，用作其他电气设备的绝缘介质，则希望εr小些。

7、电介质的电导是离子电导，金属的电导是电子性电导。

8、容易吸收水分的电介质称为亲水性介质，如：玻璃、陶瓷。

不容易吸收水分的介质成为憎水性介质，如：石蜡、硅有机物。

9、原子从外界获得的能量足够大，以致使原子的一个或几个电子摆脱原子核的束缚而形成自由电子和正离子，这一过程称为原子的游离。

游离过程所需的能量称为游离能。

原子游离时通常只失去一个电子。

10、汤逊理论。

条件：均匀电场、低气压、短间隙。

相对密度δ与极间距离d比较小适合汤逊理论。

过电压的分类
1. 直击雷过电压哟！就好比天空中突然打下一道闪电，直接击中了什么东西，那带来的电压冲击可老大了！比如说雷直接打到了电杆上，这就是典型的直击雷过电压的例子呀！
2. 感应雷过电压呀，它就像是一个看不见的“小淘气”。

哎呀，比如闪电在旁边闪了一下，虽然没直接打中，但却让周围的东西产生了很高的电压，这就是感应雷过电压在捣蛋呢！像雷在远处闪，却让附近的电线出现高电压，就是这样的情况哟！
3. 工频过电压呢，就好像是电力系统的一种“慢性压力”。

哼哼，比如说在系统发生故障后，电压长时间处在比较高的状态，这就是工频过电压啦！就像停电后恢复供电时，电压不太稳定，那可能就藏着工频过电压哦！
4. 谐振过电压呀，这简直就是个“爱捣乱的小精灵”！哎呀呀，像在电力系统中，电感和电容相互作用，突然就产生了很高的电压，这就是谐振过电压在搞鬼呀！比如在有大电感的电路中，就可能出现这种情况呢！
5. 操作过电压呢，就跟我们开关电器时的那种“小冲动”差不多。

嘿嘿，比如我们拉闸、合闸的时候，就可能引发比较高的电压，这就是操作过电压的表现呀！就像我们猛地打开或关上一个电器开关，可能就引发电压的波动啦！
6. 雷电波侵入过电压呀，就像是个“偷偷摸摸的入侵者”。

哇塞，像雷电产生的电波顺着线路等侵入到系统中，造成电压升高，这就是雷电波侵入过电压哟！好比雷打在远处的电线上，电波却沿着电线跑进了我们这里呢！
7. 暂时过电压呢，就像是电力系统偶尔出现的“小情绪”。

哦哦，像在一些特殊情况下，电压会持续一小段时间比较高，这就是暂时过电压啦！例如在电力设备启动或切换时，就可能出现这样不太稳定的情况呀！
我觉得过电压的这些分类都很重要啊，我们可得好好了解，这样才能更好地应对和预防呀！。

答： (一)外部过电压(大气过电压、内部过电压)
1.直击雷过电压，雷直接击于电气设备或输电线路时，巨大的雷电流在被击物上流过造成的过电压。

2.感应雷过电压，雷击电气设备、输电线路附近的地面或其他物体时，由于电磁感应和静电感应在电气设备或输电线路上产生的过电压。

3.侵入波，雷击输电线路产生的雷电波沿线路侵入发电厂和变电所。

(二)内部过电压
1.暂时过电压(作用时间长)
(1)工频过电压
①空载长线路末端电压升高;
②不对称短路时正常相上的电压升高(中性点不接地系统的单相接地故障) ;
③甩负荷过电压(发电机) 。

(2)谐振过电压(参数变化)
①线性谐振(放大) ，过电压的大小主要取决于回路的阻尼电阻 R;
②铁磁谐振过电压，是由于铁芯饱和引起的;
③参数谐振过电压(对于水轮机 Xd”、Xq”不同，转一周感应不同，发生周期性谐振) 。

2.操作过电压
(1)切空线过电压，是由于 QF 重燃引起的;
(2)合空线过电压，由于合闸时 QF 触头间有电位差，引起电磁能量振荡而产生的;
(3)切空变过电压，是由于 QF 截流引起的;
(4)电弧接地过电压，是由于故障点电弧时燃时熄，引起系统中电磁能量振荡而产生的。

(属于故障操作，电弧无法自行熄灭)。

请问为什么间隙零序过压的定值为什么要整定为180V？是为了躲过什么？按中国电力出版社崔家佩等编的《电力系统继电保护与安全自动装置整定计算》一书所给，时间一般整定为0.5s，动作后跳各侧开关。

这么短的动作时间为什么是跳各侧开关而不是跳本侧开关？还有就是间隙零序过压和零序过压有何不同？为什么整定值会差那么远（例如在110kV系统中，零序过压可整定为15～30V）？系统运行中的过电压电力系统的过电压一般可分为下面三类,暂时过电压(工频过电压、谐振过电压) ,操作过电压,雷电过电压。

对于中性点雷击过电压处理,人们比较容易形成统一意见。

一般按变压器的标准雷电波的耐受水平,考虑绝缘老化累计效应乘0. 85 的系数,得出的实际绝缘耐受水平大于避雷器的标称雷电冲击放电电压或残压,取合理的系数即可。

下面简单讨论主变中性点电压的另外两种情况。

暂时过电压主要是由单相接地故障、谐振等引起,在我国标准的中性点接地系统X0/PX1 < 3、R0/PX1< 1 中,一般的单相接地故障,在不失去有效接地的情况下,非故障相工频过电压不会超过线电压的80 %。

但在110kV 终端站,不接地变压器实际是一个局部的不接地系统,在这种情况下发生单相间歇性电弧接地故障,按110kV 的最高电压126kV 计算,主变中性点稳态过电压可到73kV ,暂态电压可到132kV。

考虑带有均压电容的断路器开断连接带有电磁式电压互感器的空载母线时产生的铁磁谐振等;非故障相将产生2. 0p. u. ～3. 0p. u. 甚至更高的过电压。

变压器中性点过电压情况更为严峻。

操作过电压主要表现在空载线路、变压器的开断和重合等。

110kV 线路的重合闸,考虑到成功和非成功的重合前线路曾经发生单相接地;开断空载变压器考虑到由于断路器强制熄弧截流产生的过电压;隔离开关尤其是操作GIS 变电站空载母线时发生的重击穿;上述情况非故障相过电压将接近和超过3. 0p. u. 。

暂态过电压
解释：
暂态过电压是指快速突升的高电压脉冲叠加到供电电压上引起
电压升高，它是一种在持续时间范围内衰减较慢的过电压暂态过电压是由于断路器操作或发生短路故障，使电力系统经历过渡过程以后重新达到某种暂时稳定的情况下所出现的过电压，又称工频电压升高。

简介：
常见的有：①空载长线电容效应（费兰梯效应）。

在工频电源作用下，由于远距离空载线路电容效应的积累，使沿线电压分布不等，末端电压最高。

②不对称短路接地。

三相输电线路a相短路接地故障时，b、c相上的电压会升高。

③甩负荷过电压，输电线路因发生故障而被迫突然甩掉负荷时，由于电源电动势尚未及时自动调节而引起的过电压。

操作过电压是由于进行断路器操作或发生突然短路而引起的衰减较快持续时间较短的过电压，常见的有：①空载线路合闸和重合闸过电压。

②切除空载线路过电压。

③切断空载变压器过电压。

④弧光接地过电压。

谐振过电压是电力系统中电感、电容等储能元件在某些接线方式下与电源频率发生谐振所造成的过电压。

一般按起因分为：①线性谐振过电压。

②铁磁谐振过电压。

③参量谐振过电压。
