泵的性能参数
泵的性能参数叶片泵性能是由其性能参数表示的。
表征水泵性能的主要参数有六个：流量、扬程、功率、效率、转速和允许吸上真空高度（或必需汽蚀余量）。
这些参数之间互为关联，当其中某一参数发生变化时，其它工作参数也会发生相应的变化，但变化的规律取决于水泵叶轮的结构型式和特性。
为了深入研究叶片泵的性能，必须首先掌握叶片泵性能参数的物理意义。
1、流量（flowrate, capacity, discharge）水泵的流量是指单位时间内流出泵出口断面的液体体积或质量，分别称为体积流量（volume capacity）和质量流量（mass capacity）。
体积流量用符号Q表示，质量流量用Qm表示。
体积流量常用的单位为升每秒（L/s）、立方米每秒（m3/s）或立方米每小时（m3/h）；质量流量常用的单位为千克每秒（kg/s）或吨每小时（t/h）。
根据定义，体积流量与质量流量有如下的关系：Qm＝ρQ，式中的ρ为被输送液体的密度（kg/m3）。
由于各种应用场合对流量的需求不同，叶片泵设计流量的范围很宽，小的不足1升每秒，而大的则达几十、甚至上百立方米每秒。
除了上述的水泵流量以外，在叶轮理论的研究中还会遇到水泵理论流量QT和泄漏流量q的概念。
所谓理论流量（theoretical capacity）是指通过水泵叶轮的流量。
泄漏流量（leakage capacity）是指流出叶轮的理论流量中，有一部分经水泵转动部件与静止部件之间存在的间隙，如叶轮进口口环与泵壳之间的间隙、填料函中泵轴与填料之间的间隙以及轴向力平衡装置中的平衡孔或平衡盘与外壳之间的间隙等，流回叶轮进口和流出泵外的流量。
由此可知，水泵流量、理论流量和泄漏流量之间有如下的关系：QT ＝Q + q。
2、扬程（head）扬程，用符号H表示，是指被输送的单位重量液体流经水泵后所获得的能量增值，即水泵实际传给单位重量液体的总能量，其单位为m（N·m / N = m）。
叶片泵的性能曲线—叶片泵的性能参数
6. 允许吸上真空高度(Hs)及气蚀余量Δh
允许吸上真空高度(Hs) ——指水泵在标准状况下(即水温为20℃、表 面压力为一个标推大气压)运转时，水泵所允许的最大的吸上真空高度 (即 水泵吸入口的最大真空度)，单位为mH2O。水泵厂一般常用Hs来反映离 心泵的吸水性能。
气蚀余量Δh——指水泵进口处，单位重量液体所具有超过饱和蒸气 压力的富裕能量。水泵厂一般常用气蚀余量来反映轴流泵、锅炉给水泵等 的吸水性能。单位为mH2O 。
水泵的效率
目 录
1 水泵的效率 2 机械效率 3 容积效率 4 水力效率
1、水泵的效率
2、机械效率
3、容积效率
4、水力效率
水泵的扬程计算
1、扬程
扬程是指单位重力的水从泵进口 到泵出口所增加的能量，用H 表示， 单位是mH2O，简略为m。
图9-1 离心泵扬程示意图
2、扬程计算公式
为了监视水泵的运行状况， 在泵进、出口断面处分别安装真 空表、压力表，如图9-1所示。
2. 扬程(总扬程)
水泵对单位重量(1kg)液体所作功，也即单位重量 液体通过水泵后其能量的增值。用字母 H 表示，其单 位为mH2O，也可折算成被送液体的液柱高度(m) 。
H
(z2
z1 ) 100V 100 M
v
2 2
v12
2g
3. 轴功率
泵轴获得原动机所传递来的功率称为轴功率，以P表示。原动机为电力拖动时， 轴功率单位以kW表示。
真空表、压力表的读数为相 对压力，设真空表的读数为V， 压力表的读数为M。
图9-1 离心泵扬程示意图
由上式计算的扬程为水泵工作状况时的 扬程。水泵铭牌上所标出的扬程是这台泵的 设计扬程，即相应于通过设计流量时的扬程， 又称额定扬程。 从图9-1可知：
叶片泵技术参数
叶片泵技术参数哎呀，说起叶片泵，这玩意儿可真是个让人头疼的家伙。
你知道吗，我最近在帮一个朋友修理他的摩托车，那家伙的发动机里就有个叶片泵。
一开始我还以为这玩意儿跟普通的泵差不多，结果一拆开，我天，这玩意儿的复杂程度，简直了！首先，我得说，叶片泵这玩意儿，它不是那种你随便找个螺丝刀就能搞定的。
它得有专门的工具，还得有点技术含量。
我那朋友，他是个机械小白，所以这活儿就落到了我头上。
我还记得，那天我拿着扳手，站在那台摩托车前，心里那个忐忑啊，就跟小时候第一次上台演讲似的。
叶片泵的工作原理，简单来说，就是通过叶片在泵体内旋转，把液体从一个地方抽到另一个地方。
但是，你别小看这个“抽”的动作，它里面的技术参数可多了去了。
比如，你得知道它的流量、扬程、功率、效率，还有那个什么转速，这些都是决定叶片泵性能的关键因素。
就拿我修的那台摩托车来说，它的叶片泵得有足够的流量，才能保证发动机的冷却液循环得够快，不然发动机一热，那可就麻烦了。
而且，扬程也得合适，不然冷却液上不去，发动机还是得过热。
说到功率，这玩意儿可不能太大，不然摩托车的电池可受不了，但也不能太小，不然泵不动冷却液。
我还记得，我那天在那儿拧螺丝，拧得我手都酸了。
那个叶片泵的外壳，你得用专门的扳手才能拧开，而且得特别小心，因为一不小心，那叶片就可能变形，到时候就更麻烦了。
我得说，这叶片泵的细节，真是让人头疼。
你得知道它的每一个部件，每一个参数，才能确保它正常工作。
我记得我那天，一边拧螺丝，一边还得查资料，看看这个参数对不对，那个参数合不合适。
我那时候就想，这叶片泵，它要是能自己告诉我它需要什么，那该多好啊。
不过，话说回来，虽然这叶片泵让我头疼，但当我把它修好，看着那台摩托车重新发动起来，那种成就感，真是没法用言语表达。
我那朋友，他看我的眼神，就跟看英雄似的，那一刻，我觉得，所有的辛苦都值了。
所以，叶片泵这玩意儿，虽然复杂，但它的重要性不言而喻。
它就像摩托车的心脏一样，得好好照顾，才能保证摩托车的正常运行。
叶片泵构造性能参数
泵轴 驱动叶轮工 碳素钢
作
不锈钢
泵壳 汇水出水， 铸铁 使水有规律 流动
泵座 固定上述部 铸铁 件
水力计算，数 量矩定理，模 型试验等 抗扭抗弯强 度，刚度
过水部分水力 条件
泵体稳定性及 安装要求
填料 止漏 盒
浸油石墨、 水在狭缝处呈 棉绳，碳素 滴状 纤维等
圆盘 形
轴状
耐磨，耐腐 蚀，流槽平滑 过水条件好
轴状止水
蜗壳 形
盒状
蜗壳体内要求 光滑，密封水 力条件好
底部有放水 孔，要有较大 的底脚螺栓孔
压盖松紧度适 宜
离心泵的分类
根据叶轮进水方式： 单吸泵、双吸泵
根据叶轮数量：
单级泵，多级泵
根据泵轴的安装方式：卧式泵－泵轴∥地面
立式泵－泵轴⊥地面
根据工作压力：
低压泵 中压泵 高压泵
＜100H2O 100-650mH2O ＞650mH2O
叶片泵的基本性能参数
水泵的基本性能→6个性能参数
1.流量Q: 水泵在单位时间内所输送的液体数量 单位：m3/h，l/s，m3/s等；
2.扬程H: 单位重量液体通过水泵后其能量的增值。 单位：m
3.轴功率N： 电动机输送给水泵泵轴的功率 单位：kw、马力；
叶片泵的基本性能参数
4.效率η： η＝ 有效功率Nu/轴功率N 有效功率Nu－单位时间内流过水泵的水流
蒸汽压力的富裕能量。
水泵的铭牌
单级双吸式离心清水泵
型号：100S90A 扬程：90m 流量：72m3/h 气蚀余量：2.5m 重量：120kg
转速：2950r/min 效率：64% 轴功率：21.6kw 配带功率：30kw 生产日期：××年×月×日 ××××水泵厂
叶片泵的基本性能参数-离心泵的基本方程
水泵的理论流量QT与实际流量Q。
2017/8/12 叶片式水泵 2
第二讲
泵及泵站
2.3 水泵的性能参数——扬程
2、扬程（总扬程）H
水泵对单位重量的液体所作的功，即单位重量的液体流 过水泵后其能量的增值。 数学表示：以水泵出口的单位重量能量E2与水泵入口单位 重量的能量E1之差表示。
H E2 E1
Vacuum Head）
定义：指水泵在标准状况下（水温：20°C，当地压强1 atm）
运转时，水泵吸入口测压孔处所允许的最大真空高度。
要求： HV ≤ HS
其中：HV — 入口真空表读数。
数值： 依据气蚀实验确定。 单位：m H2O。
特点：对不同的海拔高程和水温需要修正。
用途：保证水泵在正常运行时不发生气蚀；用以计算、确
量纲：[ML2T-3]
水泵有效功率Nu：水泵输入液体的功率。 N u gHQ ( N m / s W )
2017/8/12 叶片式水泵 5
第二讲
泵及泵站
2.3 水泵的性能参数——功率单位换算 功率单位 1 W （瓦特）= N·m/s; 1 kgf ·m/s （公斤力米每秒）= 9.80665 W;
第二讲
泵及泵站
2.3 水泵的性能参数——流量
1、流量（抽水量）Q：在单位时间内水泵所输送 的液体数量。
体积流量QV—— 单位：m3/s，m3/h，m3/d，l/s等； 量纲：[L3T-1]。
质量流量QM—— 单位：kg/s，kg/h，t/h等； 量纲：[MT-1]。
பைடு நூலகம்
换算关系： QM = ρQV
ρ—— 液体密度；单位：kg/m3；量纲：[ML-3]。
1 kW =1000 W = 102 kgf ·m/s = 1.36 HP;
叶片泵的基本理论
(一)机械损失与机械效率
机械损失是指由于机械摩擦所产生的能量消耗。
水泵固定部件(轴承、轴 (1)轴承摩擦损失功率 占轴功率 封)与转动部件 (泵轴)之 的1%~3% (2)轴封摩擦损失功率 间产生的摩擦损失 叶轮前后盖板在水体旋转 占轴功率的 (3)圆盘摩擦损失 2%~10% 时与水的摩擦损失功率 (轮盘损失)
—水泵叶轮单位时间内的转动速度，通常以每
分钟转动的次数来表示，以字母n表示常用单位
为r／min。
中小型离心泵730~2950 r／min； 中小型轴流泵250~1450 r／min; 大型轴流泵 100~250 r／min;
六、气蚀余量 ( NPSH )r
气蚀余量—指水泵进口处，单位重量液体所具
叶片和盖板作用于水流的摩擦阻力 P5及P6，但由于是理想液体，故不予考 虑； 重力的合力矩等于零
V
α2
1、对轮心取矩
QC2 cos 2 R2 C1 cos1 R1 M
2、叶轮对流体所作功率
NT M Qu2C2 cos 2 u1C1 cos1
主要包括： ①从水泵进口到出口过流部分的沿程阻力损失； ②因过流断面和液流方向变化而产生的局部阻力损失； ③液流在叶轮进口和出口处的冲击损失。 泵的水力效率为 ηw =Pu/P'=ρgQH/ρgQHT=H/HT=H/H+h
前2项损失发生在水泵流道中，其大小与流量（流速） 的平方成正比； 第3项损失主要是当水泵流量偏离设计流量时，在叶轮 进、出口处的液流方向与叶片切线方向不一致而造成 的，实际流量与设计流量的差值越大，该项损失越大。
（二）叶片进出口速度三角形
用下标“1”和“2”分别表示叶片进、出口处的各 物理量；(Q, n等已知） 已知叶轮进、出口处的半径R1 、R2 ，直径D1 、 D2 ，叶片宽度b 1、b 2，叶片圆周厚度su1 、su2； 叶片排挤系数：ψ1 =0.75--0.88; ψ2 = 0.85--0.95 (大泵取大值，小泵取小值)
V(VQ)液压叶片泵
目录1、范围 (2)2、规范性引用文件 (2)3、术语和定义 (2)4、量、符号和单位 (3)5、基本参数和标记 (3)5.1、基本参数 (3)5.2、标记 (4)6、技术要求 (4)6.1、一般要求 (4)6.2、性能要求 (4)6.3、装配要求 (7)6.4、外观要求 (7)7、试验方法 (7)7.1、试验装置 (7)7.2、试验条件 (8)7.3、试验项目和试验方法 (9)7.4、数据处理和结果表达 (12)8、装配和外观的检验方法 (13)9、检验规则 (14)9.1、检验分类 (14)9.2、抽样 (14)9.3、判定规则 (15)10、标志和包装 (15)附录（资料性附录）试验回路和特性曲线 (15)A.1、试验回路 (15)A.2、特性曲线 (16)V（VQ）型液压叶片泵1、范围本标准规定了V（VQ）型液压叶片泵（以下简称叶片泵）的基本参数、技术要求、试验方法、检验规则及标志和包装等要求。
本标准适用于以液压油液或性能相当的其他液体为工作介质的叶片泵。
2、规范性引用文件下列文件中的条款通过本标注的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用本标准，凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T786.1 液压气动图形符号（GB/T786.1-1993,eqvISO1219-1:1991）GB/T2346 液体传动系统及元件公称压力系列（GB/T1346-2003，ISO2944:2000,MOD）GB/T2347 液压泵及马达公称排量系列（GB/T2347-1980，eqvISO3662:1976）GB/T2353 液压泵和马达的安装法兰和轴伸的尺寸系列及标注代号（GB/T2353-2005,ISO3019-2:2001,MOD）GB/T2828.1 计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划（GB/T2828.1-2003,ISO2859-1:1999,IDT）GB/T2878 液压元件螺纹连接油口型式和尺寸（GB/T2878-1993，neqISO6149:1980）GB/T7935-2005 液压元件通用技术条件GB/T7936 液压泵、马达空载排量测定方法GB/T14039-2002 液压传动油液固体颗粒污染等级代号（ISO4406:1999，MOD）GB/T17446 流体传动系统及元件术语（GB/T17446-1998,idtISO5598:1985）GB/T17483 液压泵空气传声噪声级测定规范（GB/T17483-1998，eqvISO4412:1991）JB/T7858 液压元件清洁度评定方法及液压元件清洁度指标3、术语和定义GB/T17446 确立的以及下列术语和定义适用于本标准。
pv2r叶片泵参数

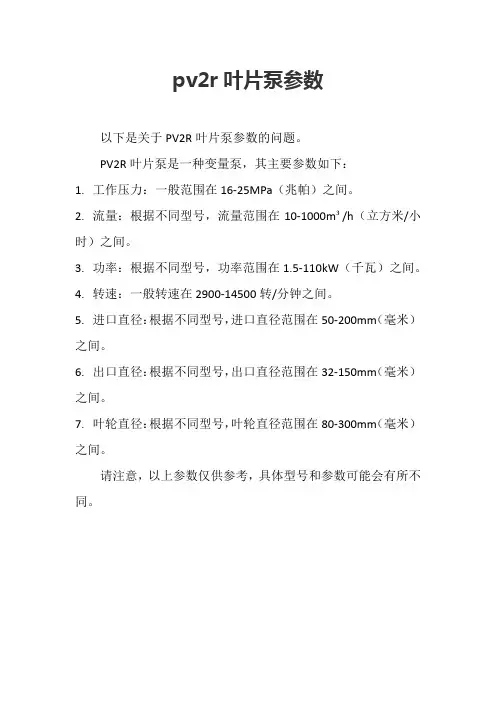

pv2r叶片泵参数
以下是关于PV2R叶片泵参数的问题。
PV2R叶片泵是一种变量泵，其主要参数如下：
1.工作压力：一般范围在16-25MPa（兆帕）之间。
2.流量：根据不同型号，流量范围在10-1000m³/h（立方米/小时）之间。
3.功率：根据不同型号，功率范围在1.5-110kW（千瓦）之间。
4.转速：一般转速在2900-14500转/分钟之间。
5.进口直径：根据不同型号，进口直径范围在50-200mm（毫米）之间。
6.出口直径：根据不同型号，出口直径范围在32-150mm（毫米）之间。
7.叶轮直径：根据不同型号，叶轮直径范围在80-300mm（毫米）之间。
请注意，以上参数仅供参考，具体型号和参数可能会有所不同。
3第三节 叶片泵的性能参数
一、叶轮中液体的流动情况
二、基本方程式
• 1、推导基本理论：动量矩定理：
• 2、基本假定： a．液流为理想液体 b.叶槽中，液流均匀一致，叶轮同半径处液流的同 名速度相等； 即叶轮有无限多且无限薄叶片组成； c.液体在叶轮内处于稳定的流动状态。
L M t
二、基本方程式
• 1、推导基本理论：动量矩定理：
n =2950 r/min、 n =1450 r/min、 n =730r/min
n =485 r/min等等 （如果为同步电动机作为动力机，则额定转速 为多少呢？）
六、允许吸上真空高度或必需气蚀余量(HPSH)：
允许吸上真空高度——指水泵在标准状况下(即水温为 20℃、一个标准大气压)运转时，水泵所允许的最大的 吸上真空高度。单位为mH2O。
• 2、基本假定： a．液流是恒定流； b.叶槽中，液流均匀一致，叶轮同半径处液流的同 名速度相等； 即叶轮有无限多且无限薄叶片组成； c.液流为理想液体。
L M t
• 叶槽内水流上的作用力
• 可以得到下式：
HT
g
(C2R2cosa 2 -C 1R 1cosa 1)
1 (u2C2u u1Cu1) g
2、容积损失与容积效率η
v
水流流经叶轮之后，有一小部分高压 水经过泵体内间隙（如减漏环）和轴向力 平衡装置（如平衡孔、平衡盘）泄漏到叶 轮的进口，以及从轴封处泄漏到泵外，因 而消耗了一部分能量。漏损流量 q 的大小 与泵的结构形式、比转速及泵的流量大小 有关。在吸入口径相同的情况下，比转速 大的泵漏损流量小。对给定的泵，要降低 漏损量 q ，关键在于控制密封环与叶轮间 的运转间隙量。漏损量 q 越大，泵的出水 量 Q 越小。
ybx-25限压式变量叶片泵基本参数
YBX-25限压式变量叶片泵是一种常见的流体输送设备，广泛应用于工业生产、农业灌溉等领域。
本文旨在对YBX-25限压式变量叶片泵的基本参数进行详细介绍，以便读者更好地了解该设备的特点和性能。
1. 泵型号：YBX-252. 最大流量：YBX-25限压式变量叶片泵的最大流量为XX立方米/小时，是指在标准工况下，泵的最大流量输出能力。
3. 额定扬程：YBX-25限压式变量叶片泵的额定扬程为XX米，是指在标准工况下，泵能够提供的额定扬程高度。
额定扬程是泵在工作时所需克服的水的压力高度。
4. 额定功率：YBX-25限压式变量叶片泵的额定功率为XX千瓦，是指在标准工况下，泵的额定功率输出能力。
额定功率是泵在工作时所需的电能。
5. 旋转速度：YBX-25限压式变量叶片泵的旋转速度为XX转/分，是指泵转子每分钟的旋转次数。
旋转速度直接影响到泵的运行稳定性和流量输送能力。
6. 进口直径：YBX-25限压式变量叶片泵的进口直径为XX毫米，是指在泵进口处的直径尺寸，直接影响着泵的进液能力和输液流速。
7. 出口直径：YBX-25限压式变量叶片泵的出口直径为XX毫米，是指在泵出口处的直径尺寸，直接影响着泵的排液能力和输液流速。
8. 泵效率：YBX-25限压式变量叶片泵的效率为XX，是指泵的机械能转换效率，在流体输送过程中所具有的能量损失。
9. 使用介质：YBX-25限压式变量叶片泵适用于输送清洁的水或其他流体介质，不能输送固体颗粒和腐蚀性介质。
10. 使用环境：YBX-25限压式变量叶片泵适用于环境温度在0-40摄氏度之间，相对湿度不大于80的场所。
应尽量避免在易燃、易爆、腐蚀性或有剧烈振动的环境中使用。
11. 结构特点：YBX-25限压式变量叶片泵采用了先进的限压式变量叶片结构，具有体积小，重量轻，节能高效的特点，适用于中小流量、大扬程的流体输送场合。
总结：YBX-25限压式变量叶片泵是一种性能可靠，操作方便的流体输送设备，具有较高的流量输送能力和稳定的运行特性。
第二章 叶片泵基本理论
第二章 叶片泵基本理论2.1 泵的主要性能的参数1 流量 流量是泵在单位时间内输送出去的液体量(体积或质量)体积流量用q 表示，单位是：m 3／s ，m 3／h ，l ／s 等。
质量流量用m q 表示，单位是：t ／h ， kg ／s 等。
流量和体积流量的关系为 ρq q m =2 扬程 H 扬程是泵所抽送的单位重量液体从泵进口处(泵进口法兰)到泵出口处兰)能量的增值。
也就是一牛顿液体通过泵获得的有效能量。
其单位是m N /m N =⋅，即被抽送液体的液柱高度、习惯简称为米。
根据定义、泵的扬程可以写为s d E E H -= （2-1）式中：d E —在泵出口处单位重量液体的能量(m)；s E —在泵进口处单位重量液体的能量(m)。
单位重量液体的能量在水力学中称为水头，通常由压力水头、速度水头和位置水头三部分组成，即d 2d d d z 2g v g p E ++=ρ，s 2s s s z 2gv g p E ++=ρ，得22d s d d d s p p v v E z z g 2g()ρ--=++- （2-2）式中 p d 、p s ——泵出口、进口处液体的静压力v d 、v s ——泵出口、进口处液体的速度z d 、z s ——泵出口、进口到任选的测量基准面的距离图1—1是计算泵扬程的简图。
泵的扬程表征泵本身的性能，只和泵进、出口法兰处的液体的能量有关，而和泵装置无直接关系。
但是，利用能量方程，可以用泵装置中液体的能量表示泵的扬程。
3 转速n转速是泵轴单位时间的转数，单位：r ／min4 汽蚀余量 NPSH汽蚀余量又叫净正吸头，是表示汽蚀性能的主要参数。
5 功率和效率泵的功率通常指输入功率。
即原动机传到泵轴上的功率，故又称轴功率。
用P 表示。
泵的有效功率又称输出功率，用P e 表示。
它是单位时间内从泵中输送出去的液体在泵中获得的有效能量。
因为扬程是泵输出的单位重量液体从泵中获得的有效能量，所以扬程是质量流量及重力加速度的乘积，就是单位时间内从泵中输出液体所获得的有效能量——泵的有效功率。
高压叶片泵型号参数
高压叶片泵型号参数高压叶片泵是一种常用的工业泵，广泛应用于石油、化工、冶金、电力等领域。
不同型号的高压叶片泵具有不同的参数，下面将介绍几种常见的高压叶片泵型号参数。
一、型号一：1. 流量范围：100-1000m3/h2. 扬程范围：100-1000m3. 最高工作压力：30MPa4. 最高工作温度：200℃5. 主要材质：不锈钢、铸铁6. 适用介质：水、油、酸碱溶液等该型号高压叶片泵具有较大的流量和扬程范围，适用于大型工业设备的供水和排水。
二、型号二：1. 流量范围：50-500m3/h2. 扬程范围：50-500m3. 最高工作压力：20MPa4. 最高工作温度：150℃5. 主要材质：碳钢、不锈钢6. 适用介质：水、油、化学品等该型号高压叶片泵具有中等流量和扬程范围，适用于中小型工业设备的供水和排水。
三、型号三：1. 流量范围：20-200m3/h2. 扬程范围：20-200m3. 最高工作压力：10MPa4. 最高工作温度：100℃5. 主要材质：铸铁、不锈钢6. 适用介质：水、油、酸碱溶液等该型号高压叶片泵具有较小的流量和扬程范围，适用于小型工业设备的供水和排水。
四、型号四：1. 流量范围：10-100m3/h2. 扬程范围：10-100m3. 最高工作压力：5MPa4. 最高工作温度：80℃5. 主要材质：铸铁、不锈钢6. 适用介质：水、油、化学品等该型号高压叶片泵具有较小的流量和扬程范围，适用于小型工业设备的供水和排水。
五、型号五：1. 流量范围：5-50m3/h2. 扬程范围：5-50m3. 最高工作压力：2MPa4. 最高工作温度：50℃5. 主要材质：铸铁、不锈钢6. 适用介质：水、油、化学品等该型号高压叶片泵具有较小的流量和扬程范围，适用于小型工业设备的供水和排水。
以上是几种常见的高压叶片泵型号参数，根据不同的流量、扬程需求，可以选择合适的高压叶片泵型号。
在选型时，还需要考虑介质的性质、工作条件等因素，以确保高压叶片泵能正常运行并满足工艺要求。
湖北水泵(叶片泵)基本参数及其工作原理
湖北水泵（叶片泵）基本参数及其工作原理一、叶片泵的基本参数叶片泵的基本参数包括泵的流量、扬程、效率、转速和功率，此外还有一个重要的参数如泵的气蚀余量。
1、流量泵的流量有体积流量和质量流量之分。
a)体积流量体积流量是泵在单位时间内所抽送的液体的体积，即是从泵压出口的截面所排出液体的体积，用Q表示，单位为立方米每秒m3/s,升每秒l/s,立方米每小时m3/h。
b)质量流量质量流量是泵在单位时间所抽送的液体的质量，质量流量用q表示，其单位为千克每秒kg/s或吨每小时t/h。
通常所说的泵的流量是指体积流量，仅在极少数情况下，如锅炉给水泵因其蒸发量是以t/h计的，故有时用质量流量来表示，因此，一般讲泵的流量就是指体积流量Q。
c)体积流量和质量流量之间的关系如下：质量流量等于体积流量和液体密度的乘积。
即q=Q×ρ或者Q=q/ρ（其中ρ是指液体的密度）2、扬程泵的扬程是指单位重量的液体流过泵后其能量的增量。
用字母H表示，单位为米（m）。
具体说明如下：泵所抽送的单位重量的液体从泵进口处（泵的进口法兰）到泵的出口（泵的出口法兰）能量的增值，称为扬程H。
其公式表达如下：H=E2-E1E1表示泵进口处单位重量液体的能量单位m，E2表示泵出口单位重量液体的能量，单位m。
注意：单位重量液体的能量由三部分组成，即压头、速度头和位置头。
3、转速转速是指单位时间内泵转子的回转数，以n表示，其单位为r/min或r/s,一般用r/min，指每分钟旋转的次数。
4、功率泵的功率是指泵的输入功率。
即原动机传送给泵轴的功率，也叫轴功率，用P表示，也有用N表示，单位为kW。
泵除了输入功率外，还有输出功率，输出功率是指液体流过泵时，由泵传递给液体的有用功率，用Pu表示，也有用Ne表示。
5、效率泵的效率是指泵的输出功率与输入功率之比值，用η表示。
公式表达如下：η=Pu/P或者η=Ne/N其中Pu或Ne表示输出功率P或N表示输入功率另外Ne=QρgH(Q为流量，ρ为密度，g为常数，H为扬程)6、气蚀余量NPSH(Net Positive Suction Head)气蚀余量分有效的气蚀余量和必需的气蚀余量两种，分别用符号Δh a和Δh r表示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
说明：
铭牌上所列各项为该水泵在设计转速下运转，效率
最高时的数值，亦即该水泵设计工况下的数值。
（1）叶轮
单吸式 双吸式
水泵进行能量交换的主要部件
单侧进水，前后盖板不对称，小流量 双侧进水，前后盖板对称，大流量
（2）泵轴
将原动机的机械能传递给叶轮
轴套（保护泵轴） 轴承（支持轴和叶轮）有滚动轴承和滑动轴承两 类
叶轮形式
水泵主要零部件
2.固定部分：
（1）泵壳（蜗壳状） 泵盖 使液体以最小损失进入叶轮 壳体 汇集叶轮出水，导向水泵出口 出水接管 锥形扩散管，将叶轮出水大部分动能转 化为压能 （2）泵座 预留泄水螺孔、法兰孔
浸油石墨、 水在狭缝处呈 棉绳，碳素 滴状 纤维等
离心泵的分类
根据叶轮进水方式： 单吸泵、双吸泵 根据叶轮数量： 单级泵，多级泵 立式泵－泵轴⊥地面 根据工作压力： 低压泵 ＜100H2O 中压泵 100-650mH2O 高压泵 ＞650mH2O 根据泵轴的安装方式：卧式泵－泵轴∥地面
叶片泵的基本性能参数
水泵的基本性能→6个性能参数 1.流量Q: 水泵在单位时间内所输送的液体数量 单位：m3/h，l/s，m3/s等； 2.扬程H: 单位重量液体通过水泵后其能量的增值。 单位：m 3.轴功率N： 电动机输送给水泵泵轴的功率 单位：kw、马力；
叶片泵的基本性能参数
4.效率η： η＝ 有效功率Nu/轴功率N 有效功率Nu－单位时间内流过水泵的水流 从水泵那里得到的能量； Nu＝γQH，γ－9800N/m3 注意：工程单位和国际标准单位的区别 5.转速n： 水泵叶轮在单位时间内旋转次数 单位：r/min
3.防漏密封部分
（1）减漏环 承受叶轮与泵壳的磨损，减少泵壳内水流的 损失，也称承磨环 （2）轴封装置 防止泵轴与泵体之间的漏水与进气
小结
Hale Waihona Puke 离心泵叶轮形式离心泵叶轮形式
返回
水泵各种零部件小结
名称 作用 材料 尺寸确定原则 水力计算，数 量矩定理，模 型试验等 抗扭抗弯强 度，刚度 过水部分水力 条件 泵体稳定性及 安装要求 盒状 形式 圆盘 形 轴状 蜗壳 形 特点及要求 耐磨，耐腐 蚀，流槽平滑 过水条件好 轴状止水 蜗壳体内要求 光滑，密封水 力条件好 底部有放水 孔，要有较大 的底脚螺栓孔 压盖松紧度适 宜 叶轮 吸水抛水， 铸铁 传递能量 青铜 泵轴 驱动叶轮工 碳素钢 作 不锈钢 泵壳 汇水出水， 铸铁 使水有规律 流动 泵座 固定上述部 铸铁 件 填料 止漏 盒
离心泵叶轮
轴流泵
轴流泵叶轮
水泵的工作过程
离心泵工作示意
Pa Hsd H压 H吸 Hss 0 1 2 H 3
Pa
离心泵工作原理与基本构造
①水→→叶轮 大气压力作用 ②叶轮高速旋转 泵轴驱动 ③水→→泵壳 离心力作用（完成
能量转换）
④水→→出水管 泵壳约束
离心泵构造
水泵主要零部件
1.转动部分：
叶片泵的基本性能参数
6.允许吸上真空高度Hs： 水泵在标准状况下运转时所允许的最大吸 上真空值。（水泵吸入口处的最大真空值） 气蚀余量Hsv： 水泵进口处单位重量液体所具有的超过饱和 蒸汽压力的富裕能量。
水泵的铭牌
单级双吸式离心清水泵
型号：100S90A 扬程：90m 流量：72m3/h 气蚀余量：2.5m 重量：120kg 转速：2950r/min 效率：64% 轴功率：21.6kw 配带功率：30kw 生产日期：××年×月×日 ××××水泵厂
主要内容：
1.
水泵
构造特性及工作原理；
2.
水泵站
特点及设计方法；
叶片式水泵
特点：
叶轮高速旋转对水产生作用力 能量转化：原动机机械能→水的动能和压能
分类：
分类依据：根据叶轮出水的水流方向 径向流→离心力作用：离心泵 轴向流→轴向升力作用：轴流泵 斜向流→离心力和轴向升力共同作用：混流泵
单级双吸式离心泵
