砂石骨料生产流程

混凝土最主要的两个组成物是石子和砂，其被统称为骨料，在混凝土中，骨料具有很重要的作用。

自然界中的天然砂石料是不可再生的资源，十分有限，为满足建设施工需求，就需要使用人工生产的骨料来替代天然的砂石料。

本文主要讨论分析在砂石骨料生产过程中如何有效地控制其质量和生产成本。

控制质量的主要措施1、控制料源质量在开采毛料前，需要清除料场顶部覆盖层，要保证开采层表面没有草根、覆盖土等物质。

清理覆盖层时，尽量保证一次性完成，而且需要留出一定的防护区宽度，避免在开采毛料时产生的振动使边界位置覆盖土滑落而再次混入毛料中。

针对泥岩埋藏程度深浅不一、地下水位较高等情况，需要在进行开采之前挖掘好排水渠，降低地下水水位；开采时，要按照从低向高的顺序进行开采，对于覆盖层，保证剥离边界的宽度大于规划采区0.8m以上。

对于开采的深度要严格控制，保证预留层的厚度＞0.2m。

2、控制粒径机制砂石骨料生产分为破碎、筛分、制砂等环节，其中筛分环节是控制砂石骨料粒径的最关键环节。

砂石骨料质量控制主要依据混凝土骨料粒径和级配要求，采用先进成熟的破碎设备和振动筛与标准孔径的筛网，以保证生产出的混凝土骨料符合规范确定的分级质量标准和规定。

筛选粗骨料的滤网可采用聚氨酯材料方孔筛网，网孔的尺寸根据骨料级配不同分为5mm、10mm、20mm、40mm、80mm等规格，生产过程中除随时检查外，每间隔一个月或者每生产2~3万立方米需要集中检修更换一次，保证生产设备的完好性：粗骨料常用级配分为小石（5~20mm）、中石（20~40mm）、大石（40~80mm）；水电工程中普遍应用多层的圆振动筛进行筛选分级，小型工程中因为使用量较少，可根据需要使用滚筒筛进行单独生产。

要对每台筛子的筛网进行定期的检查和更换，建立检修更换记录，通过完善的管理手段和科学的工作流程才能对砂石骨料的粒径进行有效控制。

3、控制含泥量对筛网的倾斜角和需要筛分的原料尽量进行严格的控制，并为其配备可靠稳定的冲洗系统。

编号：NN5－ZSSJ－022引水发电系统的土建和相关金结工程砂石料开采与加工方案中国水电建设集团十五工程局有限公司2009年12月20日老挝南俄5水电站BOT项目施工技术方案目录一、工程简况 (2)二、砂石料开采方案 (2)三、采运设备选择、开采强度分析及骨料加工生产规模 (4)四、砂石料场规划 (7)五、砂石料场建设及生产计划安排. (9)南俄 5 水电站引水发电系统砂石料开采与加工方案一、工程简况南俄 5 水电站引水发电系统工程主要包括进水口、引水洞、调压井、压力管道、发电厂房和尾水洞工程，目前各工程均处于开挖和支护阶段（其中进水口开挖还剩4m至设计高程；隧洞（包括尾水洞）开挖及支护完成45%；调压井上室开挖支护完成，井筒反井钻导孔完成），除已完成部分开挖支护工程外，上述工程剩余砼111581m3，浆砌石工程7520m3（详见表1），需要砂石料约17.3万m3（其中砂子89844m3，碎石83838m3，具体见《砂石料采购计划》承包［2009］报告048 号文件），块石9200 m3。

根据我部上报的《关于再次报送牛棚河滩天然砂砾料品质检测结果及相关补充资料的报告》（编号：承包［2009］报告113 号）文件及贵部对该文件的批复，我部也进行了相应的现场探坑取样，经计算，该料场储量满足工程需要。

按施工总体安排，我部已于2009 年11月29日开始砂石料加工设备基础砼浇筑，12月4日砂石料加工设备进场。

表 1 砼及浆砌石工程量统计表、砂石料开采方案料场开采按照先主河道后河漫滩顺序分区，依次从下游向上游、从右至左次序依次开采，开采深度为3m。

开采前先将河水改道，并对表层杂物及覆盖层进行清理。

料场布置详见《牛棚砂石料场平面布置示意图》，砂石料场开采特性详见表2。

1、开采分区该料场为天然砂石料场，由于天然砂石级配在深度和平面上相差较大，而实际情况是下游以中细料为主，上游则以中粗料为主，并有少量出露的孤石。

砂石骨料半干法（湿法）生产线工艺流程图投资矿山都是大手笔，架上一条生产线，轰隆隆赚钱之前，一定要设计先行。

在生产线建设中，如果不同的工程师给你N张设计图，你能看得懂吗？你能鉴别出其中的优劣吗？本文贡献一张砂石骨料半干法湿法生产线工艺流程图进行详细介绍，并对其设计要求点评几句，供你参考。

一、设备主要配置二、工艺流程介绍矿山原料经旋回式破碎机进行粗破后进入中间料堆棚储存，然后输送至石灰石预筛分车间，预筛分后大于 31.5 mm 的物料喂入标准圆锥破碎机进行中碎；4.75~31.5 mm 的物料与中碎后的物料一起送至骨料筛洗车间进行一级筛洗。

当原料中含土量较少时，预筛分后小于 4.75 mm 的物料也送至筛洗车间进行筛洗。

当原料中含土量较多时，小于 4.75mm 的物料输送至含土废料堆棚储存，然后用于矿山开采后的复垦垫层。

旋回式破碎机、预筛分振动筛、圆锥式破碎机及物料转运点均设有高效袋收尘器进行除尘。

（一）砂石骨料筛洗骨料筛洗由三级湿法筛洗组成。

各级湿法筛洗由每个筛面上安装的高压喷淋设备和筛网上物料振动翻滚来完成。

来自预筛分和中细破车间的物料通过一级筛洗振动筛筛洗后，大于 31.5 mm 的物料返回中细碎车间再此破碎。

小于 4.75 mm 的物料随洗石废水一起送入水洗砂车间的双螺旋洗砂机进行洗砂。

4.75~31.5 mm 的骨料输送至二三级成品振动筛进一步筛洗。

经过二三级筛洗后的 15~31.5 mm 和4.75~15 mm 骨料送至各自的成品堆场。

筛下的小于 4.75 mm 的含泥细粉随洗石废水也一起送入水洗砂车间的双螺旋洗砂机进行洗砂。

（二）水洗砂及废水泥料处理系统小于 4.75 mm的物料随洗石废水一起经双螺旋洗砂机进行水砂分离，分离后的污水进入旋流器组进行再次分离，分离后的机制砂产品输送至 0.075～4.75 mm 堆场。

再分离后的污水进入浓缩池经浓缩机浓缩，在浓缩过程中进行加药处理。

浓缩后的液体上层清水流入清水池，通过清水泵循环使用于生产线。

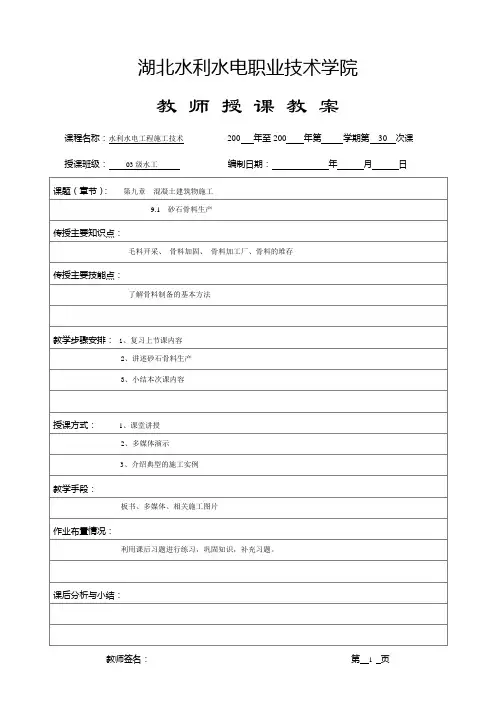

湖北水利水电职业技术学院教师授课教案课程名称：水利水电工程施工技术200 年至200 年第学期第30 次课授课班级：03级水工编制日期：年月日图10-1按照活动颚板的摆动方式，颚式碎石机又分为简单摆动式和复杂摆动式两种，其工作原理如图10-2。

复杂摆动式的活动颚板上端直接挂在偏心轴上，其运动含左右摆动和上下摆动两个方向，故破碎效果较好，产品粒径较均匀，生产率较高，但颚板的磨损较快。

图10-2颚式碎石机结构简单，工作可靠，维修方便，适用于对坚硬石料进行粗碎或中碎。

但成品料中针片状含量较多，活动颚板需经常更换。

2、锥式碎石机它的破碎室由内、外锥体之间的空隙构成。

活动的内锥体装在偏心主轴上，外锥体固定在机架上，如图10-3所示。

工作时，由传动装置带动主轴旋转，使内锥体作偏心转动，将石料碾压破碎并从破碎室下端出料槽滑出。

图10-3锥式碎石机是一种大型碎石机械，碎石效果好，破碎的石料较方正，生产率高，单位产品能耗低，适用于对坚硬石料进行中碎或细碎。

但其结构复杂，体形和重量都较大，安装维修不方便。

3、辊式碎石机和锤式碎石机辊式碎石机是用两个相对转动的滚轴轧碎石块，锤式碎石机是用带锤子的圆盘在回转时击碎石块。

适用于破碎软的和脆的岩石，常担任骨料细碎任务。

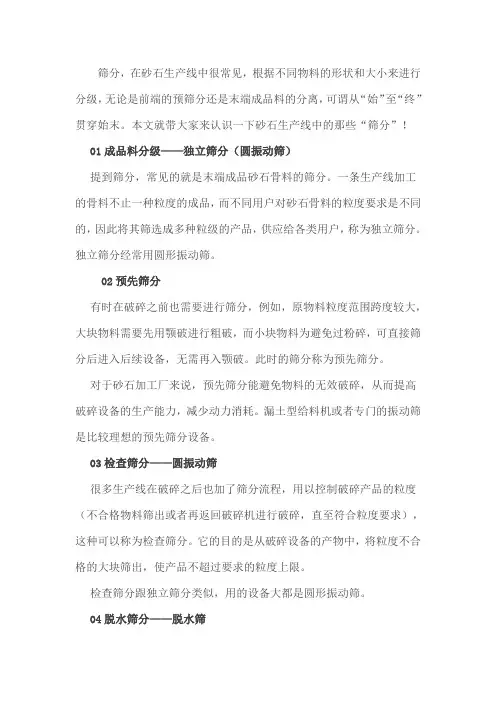

(二)筛分与冲洗筛分是将天然或人工的混合砂石料，按粒径大小进行分级。

冲洗是在筛分过程中清除骨料中夹杂的泥土。

骨料筛分作业的方法有机械和人工两种。

大中型工程一般采用机械筛分。

(1)偏心轴振动筛。

又称为偏心筛，其构造如图10-4所示。

它主要由固定机架、活动筛架、筛网、偏心轴及电动机等组成。

筛网的振动，是利用偏心轴旋转时的惯性作用，偏心轴安装在固定机架上的一对滚珠轴承中，由电动机通过皮带轮带动，可在轴承中旋转。

活动筛架通过另一对滚珠轴承悬装在偏心轴上。

筛架上装有两层不同筛孔的筛网，可筛分三级不同粒径的骨料。

偏心筛适用于筛分粗、中颗粒，常担任第一道筛分任务。

图10-6当天然砂数量不足时，可采用棒磨机制备人工砂。

浅谈砂石骨料加工系统工艺流程设计方法摘要：对天然砂石料和人工骨料生产系统介绍了常规的设计步骤和流程设计方法，对各设计步骤中的工作内容和需要注意的问题进行了比较详尽的说明。

关键词：流程设计工艺流程流程计算设备选型1 前言砂石生产系统分为天然砂石生产系统和人工骨料生产系统。

天然砂石生产工艺流程一般由超径石处理车间和筛洗车间组成，当需要用人工骨料补充或调整天然骨料级配时则需增设破碎车间和（或）制砂车间。

人工骨料生产工艺流程一般由粗碎车间、中细碎车间和制砂车间组成。

两种砂石生产流程设计方法和步骤有相同之处又有所区别。

2 设计步骤砂石生产系统流程设计主要步骤：确定产品要求—→初选料场—→确定生产规模—→平衡计算（天然砂石）—→拟定初步工艺流程和初选设备—→流程计算—→优化工艺流程和设备选型—→加工系统平面布置—→调整系统内胶带机数量3流程设计方法3.1 确定产品要求统计需要砂石系统生产的各种材料，包括混凝土、砂浆、垫层料、反滤料的数量，分析各种材料的骨料级配，计算出系统需产出的成品骨料总量和各级配骨料数量、级配比例。

3.2 初选料场综合分析各个料场的质量指标、储量、覆盖层情况、开采条件、运输道路等，初步确定选用某一个料场或某几个料场。

3.3 确定生产规模3.3.1 工作班制天然骨料的超径石处理或人工骨料粗碎车间的工作班制与料场的开采班制相同，筛洗和中细碎车间一般采用两班制，制砂车间一般采用三班制。

3.3.2 加工厂的生产规模一般以砂石骨料高峰时段的月平均需求量作为系统的月生产规模，月生产能力单位计为t/月，应考虑10%～15%裕度，取值精确至10。

根据级配需求比例、系统月生产能力和各车间工作班制计算出各车间的生产能力。

3.4 天然砂石料平衡计算平衡计算仅针对天然砂石料。

首先根据料场砂石储量资料计算出各个料场各级配砂石含量和储量，再分别和需用量对比，若砂石总量满足，以储量相对欠缺的某种骨料作为控制级配进行平衡计算，计算出料场总开采量、超径石弃料量和级配弃料量。

要：随着国内对高品质骨料的需求增加，业内越来越需要大产量的砂石骨料生产线的需求。

本文以年产1500万吨的骨料生产线为例，阐述大产量骨料生产线的硬件需求和相关设计要点。

设计时需要保证骨料生产线必须达到设计年产量、成品骨料的高品质、工艺简洁且环保。

在按照设备年平均产量来选型时，必须避免选择对于易损件磨损后台时产量大幅度下降的设备。

避免因为易损件的大幅磨损而降低了实际生产的产量。

关键词:砂石骨料生产线大产量设计要点1．引言我国水泥企业正朝向大型综合化方向发展，在以去产能、去库存、去杠杆、降成本、补短板为重点的供给侧结构性改革中，水泥企业进入预拌混凝土、砂石骨料产业是提高经营效益，企业价值链整合的需要和必由之路。

近年来，随着国内如火如荼地开展各种基建工程，对于砂石骨料的需求越来越大。

可是，天然砂石资源日渐减少，非法的盗采乱挖现象严重，已经对自然环境造成了较大影响，在国家大力推进生态文明建设的进程中，机制砂石取代天然砂石成为必由之路。

因此，如何通过建造高产量、高质量的机制砂石骨料生产线对水泥企业扩大经营范围、提升综合效益意义重大。

但是，最近几年才有一些水泥企业介入骨料生产领域，所以对于骨料工厂的设计，现在处于初期阶段，很多项目的工艺路线及设备选型都不是很成功，甚至实际产量也往往不能达到设计产量，整个项目的生命周期的效益最大化更无从谈起。

甚至有些大企业，采取最低价中标原则，更是导致项目的失败。

相关生产线和设备选型的专业性和经济性仍然是设计骨料工程最为重大和紧迫的专业问题。

本文以年产1500万吨的砂石骨料生产线为例，讲述大产量骨料生产线的硬件需求和相关涉及要点。

2．砂石骨料生产线设计要点2.1砂石骨料生产线成功的条件证明砂石骨料生产线成功的第一个要素是设计年产量，成功的骨料生产线必须达到设计年产量。

目前，根据国家标准，对破碎机产量的验收是基于新设备、满负荷、连续生产的瞬间产量测定的，而实际生产过程中，满负荷连续生产的条件往往不能满足，不论是设备原因，还是工艺设计原因。

砂石骨料生产系统设计说明1。

1 工程概述砂石骨料生产骨料系统位于挡水坝下游一平台上,紧临混凝土拌和系统进行布置,总占地面积约6000m²。

砂石骨料生产系统主要承担供应主体工程混凝土总量约11。

1万m³的生产任务，主要生产大石（40～80mm）、中石（20～40mm)、小石（5～20mm)、以及砂(＜5mm），其中粗骨料约16。

5万t，细骨料约8.4万t.砂石骨料系统布置详见附图1《砂石骨料生产系统平面布置图》1.2 料源简介本标段砂石骨料料场为黑串沟人工骨料场，位于大坝左岸耳朵岩沟支沟黑串沟右岸山脊，距坝址约1。

6km，距离砂石骨料系统约1。

1km，有公路相通，运输较为方便。

本标段总开采量为16.88万m³.1.3 系统工艺流程设计1。

3.1 系统设计规模本工程砂石系统以承担主体工程全部混凝土总量约11。

1万m³所需砂石骨料的加工，系统生产能力应满足本标实际高峰月浇筑强度16500m³/月骨料供应，但根据招标文件要求,砂石系统生产能力满足混凝土浇筑高峰强度2。

0万m³/月。

按招标文件要求进行系统设计,骨料最大粒径为80mm，最小粒径为0。

15mm。

根据初步计算，成品骨料综合级配见表1。

表1 成品骨料综合级配表⑴成品砂石料月需要量高峰月成品砂石料需要量：Qc=20000m³×2。

2t/m³=44000t/月(注：系数2。

2为每m³混凝土中的砂石料用量）⑵高峰月毛料处理能力按照成品砂石料的生产要求，考虑到整个加工过程中的加工损耗、运输损耗、堆存损耗、洗石损耗、细砂石粉流失等综合因素，高峰月毛料处理能力为：Qmd=Qc/η=4.4×104t/0。

85=51765t /月成品率η={k3k4k5k6［1+v(k1k2-1）］｝-1={1。

03×1.02×1.02［1+0。

35(1.25×1。
