初中物理《电流做功与电功率》知识点总结含习题(精华版)

2024年中考物理“电功和电功率”高频考点总结2024年中考物理考试中，电功和电功率是两个比较重要的考点。

本文将总结2024年中考物理电功和电功率的高频考点，共____字。

一、电功1. 电功的定义：电功是描述电能转化情况的物理量，它等于电流随时间的变化率与电压的乘积。

电功的单位是焦耳(J)。

2. 电功的计算公式：电功可以用以下公式来计算：W = V × I × t其中，W是电功；V是电压，单位是伏特(V)；I是电流，单位是安培(A)；t是时间，单位是秒(s)。

3. 电功的特点：(1) 电功是一个标量，没有方向；(2) 电功的正负取决于电流和电压的方向，当电流和电压的方向一致时，电功为正；当电流和电压的方向相反时，电功为负；(3) 电功与时间成正比，即电流和电压保持不变的情况下，电功随时间的增加而增加。

4. 电功的应用：(1) 电功可以用来计算电器消耗的电能，从而计算电费；(2) 电功可以用来描述电器的工作量，从而评估电器的工作效率；性质。

二、电功率1. 电功率的定义：电功率是描述电能转化速率的物理量，它等于电功与时间的比值。

电功率的单位是瓦特(W)。

2. 电功率的计算公式：电功率可以用以下公式来计算：P = W / t其中，P是电功率；W是电功；t是时间，单位是秒(s)。

3. 电功率的特点：(1) 电功率是一个标量，没有方向；(2) 电功率与电流和电压的关系：- 当电压不变，电流增大时，电功率增大；- 当电流不变，电压增大时，电功率增大；- 当电流和电压的方向一致时，电功率为正；- 当电流和电压的方向相反时，电功率为负。

4. 电功率的应用：(1) 电功率可以用来描述电器的能量转换效率，即能量输入与输出的比值；(2) 电功率可以用来评估电器的工作效率，即电器能够转化的电功与电器消耗的电功之比；的性质。

三、电功和电功率的关系1. 电功和电功率的关系公式：电功和电功率之间的关系可以用以下公式表示：W = P × t其中，W是电功；P是电功率；t是时间，单位是秒(s)。

电功电功率典例精析电功和电功率基础知识1.电功 (W) ：电流对用电器做的功（电能转化成其他形式能的多少）叫电功。

①电功的国际单位：焦耳（J ）。

常用：度 (千瓦时 )KW.h ， 1 度 =1 千瓦时 =3.6 ×106 焦耳。

②测量电功的工具：电能表（电度表）③电功公式： W=Pt=UIt( 式中单位 W → 焦 (J)； U → 伏 (V) ； I →安 (A) ； t →秒 )。

④利用 计算时注意： ①式中的 W 、U 、I 、t 必须对于同一导体 （同一段电路） 的同 一W=UIt 过程，才能代入公式计算，即要满足“同一性”；②计算时单位要统一 以求出第四个量； ;③已知任意的三个量都可⑤其他计算公式： W=I2Rt （多用于串联电路），（多用于并联电路） 常用单位：千瓦（W=U2t/R (W) 。

2.电功率 (P) ：表示电流做功的快慢。

国际单位：瓦特KW ）； I →安 (A) ①计算公式： P=W/t=UI （式中单位 P → 瓦 (w) ； W → 焦（ J ）； t →秒 (s) ； U → 伏 (V) ） ②利用公式计算时单位要统一：a.如果b. 如果 W 用焦（ J ）， t 用秒 (s) ，则 P 的单位是瓦 (w) ；P 的单位是千瓦（ W 用千瓦时（ KW.h ）， t 用小时（ h ），则 KW ）。

c. 公式中各物理量必须满足“同一性”才能代入公式计算。

③其他计算公式： P=I2R （多用于串联电路）， P=U2/R （多用于并联电路） ④额定电压 ⑤额定功率 ⑥实际电压 ⑦实际功率 (U 额 )：用电器正常工作的电压。

另有：额定电流 (P 额 )：用电器在额定电压下的功率。

(U 实)：实际加在用电器两端的电压。

另有：实际电流 (P 实 )：用电器在实际电压下的功率。

⑧用电器消耗的实际功率随加在它两端的实际电压而改变。

实际电压升高，实际功率增大；反之 则减小。

专题05电流做功与电功率清单01电流做功一、认识电流做功1.电功（1）定义：。

（2）实质：电流做功的过程，实际就是；电流做多少功，就有，就消耗了。

（3）电流做功的形式：电流通过各种用电器使其转动、、、发声等都是电流做功的表现。

（4）规定：电流在某段电路上所做的功，等于乘积。

（5）基本计算公式：W＝（适用于所有电路）（6）对于纯电阻电路可推导出：W＝W＝。

（7）单位：国际单位是（）；常用单位：（）；1度＝＝J2.串、并联电路中电功的特点（1）串联电路中总功与各用电器做功之间的关系W总＝UIt＝It＝+＝W1+W2（2）并联电路中总功与各用电器做功之间的关系W总＝UIt＝U t＝+＝W1+W2（3）结论无论是串联电路还是并联电路，电流所做的总功都等于电流通过各用电器（或各支路）做功之和，即W总＝W1+W2+W3+……+W n二、测算电费1.电能表：（1）作用：测量用户用电器在某一段时间内所做（某一段时间内）的仪器。

（2）参数电能表上“220V”“10A”“2500r/kw·h（1600imp/kw·h）”等字样，分别表示：某电能表220V；________________________是5A；________________________电能表转盘转2500转（闪烁1600次）。

2.电能表读数：（1）测量较电功时用刻度盘读数。

①后一位有红色标记的数字表示。

②电能表，就是这段时间内用电的度数。

如：电能表月初读数,月底读数是。

这个月用电度,合J（2）测量较小电功时，用表盘转数读数。

如：某用电器单独工作，其电能表（3000R/kwh）在10分钟内转60转,则10分钟内电器消耗的电能是J。

清单02电流做功的快慢一、电功率1.电功率（1）物理意义：是表示电流做功的物理量。

（2）定义：电功率等于电流所做的功与所用时间之。

（3）定义式：（4）单位①国际单位：，1瓦＝1焦/秒②常用单位：、。

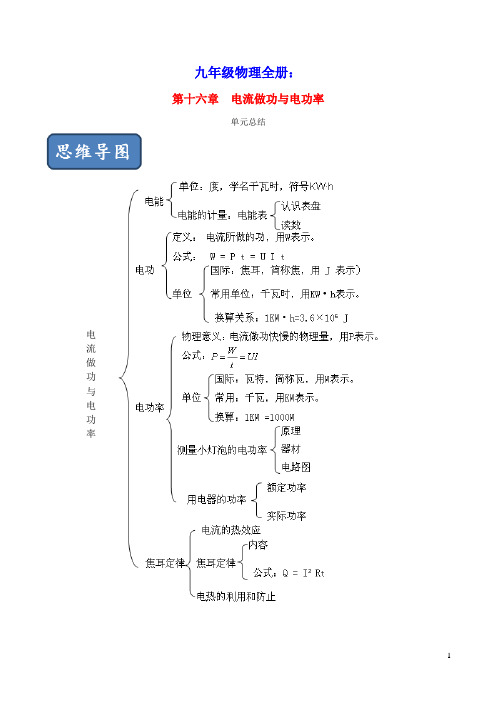

九年级物理全册：第十六章电流做功与电功率单元总结电流做功与电功率知识要点一、电功与电能【知识详解】1、电能：电源将其他形式的能转化为电能。

用电器可以把电能转化成其他形式的能。

（将电能全部转化成内能的用电器称为纯电阻用电器。

如电饭煲、电炉子等；非纯电阻电路是有一部分电能转化成除内能以外的其他形式的能，如洗衣机，电风扇等。

2、电能的单位：国际单位是焦耳，简称焦，符号J，常用的单位是度，即千瓦时，符号kW·h，1kW·h =3.6×106J3、电能表作用：电能表是测量电功或者说是用户的用电器在某段时间内消耗电能多少的仪表。

读数：电能表的计数器上前后两次的读数之差就是用户在这段时间内用电的度数。

注意：计数器显示的数字中最后一位是小数。

表盘上的参数：220V表示电能表应接到220V的电路中使用；5A表示电能表允许通过的最大电流不超过5A；2500r/kW·h表示消耗1kW·h的电能，电能表的表盘转2500转；50HZ表示这个电能表应接在频率为50HZ的电路中使用。

4、电功与电能电流做功的实质：电流做功的过程实质就是电能转化成其他形式的能的过程。

电流做了多少功就有多少电能转化成其他形式的能。

电功的单位也是焦耳。

5、计算普遍适用公式W=UIt=Pt (所有电路) 即电流在某段电路上所做的功等于这段电路两端的电压和电路中的电流，和通电时间的乘积。

电压的单位用V，电流的单位用A，时间的单位用s，电功的单位就是J。

导出公式tRURIW22t==（纯电阻电路）时【典例分析】例1、（2018•河北模拟）1、如图是新式的电子式单相电能表，电能表上标有6400imp/kW•h，它表示 ；10A 字样表示 ；一台标有800W 的取暖器，连续工作2小时，则电能表的计数器上的显示数将从图甲变为 ；电能表的耗电指示灯将闪烁 次。

电能表的耗电指示灯闪烁越快，表示接入电路中的用电器的总功率 。

人教版2023初中物理九年级物理全册第十八章电功率知识点归纳总结(精华版)单选题1、如图所示的电路中，电源电压U保持不变。

①只闭合开关S和S3，调节滑动变阻器的滑片，当电流表的示数为0.2A时，电压表V2的示数为1V；②只闭合开关S和S2，电压表V1和V2的示数分别为U1和U2，电流表的示数为I1；③只闭合开关S、S1和S3，将滑片移动到最左端时，电流表的示数为I2，此时电路的功率为P1；保持滑片位置不变，再闭合开关S2，电流表的示数变化了0.2A。

此时电路的功率为P2；已知I1：I2=1：9，U1：U2=1：2，下列说法正确的是（）A．U=6VB．I1=0.1AC．R2=10ΩD．P1：P2=7：9答案：B只闭合开关S和S3时，R1与滑动变阻器串联，此时滑动变阻器接入电路电阻R=U PI=1V0.2A=5Ω电源电压U=I×(R1+R)=0.2A×(R1+5Ω)……①只闭合开关S和S2，R1、R2、R3串联，电压表V1测量R1两端电压，V2测量R2和R3的电压，则U1=I1R1U2=I1×(R2+R3)因为U1：U2=1：2，则2R1=R2+R3……②I1=UR1+R2+R3……③只闭合开关S、S1和S3，将滑片移动到最左端时，R1与R2并联则I2=UR1+UR2……④因为I1：I2=1：9则UR1+R2+R3：(UR1+UR2)=1:9化简可得R1R2(R1+R2+R3)×(R1+R2)=19……⑤联立①⑤可得R1=2R2，R3=3R2则R3=3 2 R1保持滑片位置不变，再闭合开关S2，R1、R2、R3并联则通过R3的电流为0.2A，则U=0.2A×R3=0.2A×32R1……⑥由①⑥联立可得U=3V；R1=10Ω则R2=12R1=5Ω；R3=32R1=15ΩI2=UR1+UR2=3V10Ω+3V5Ω=0.9A再闭合开关S2,电流表的示数变化了0.2A，则I'=0.9A +0.2A =1.1AP1:P2=UI2:UI′=I2:I′=0.9A:1.1A=9:11故选B。

电流做功与电功率1．小明帮爷爷在院落装照明灯，为了延长灯的使用寿命，他将两盏标有“220V 60W”的白炽灯串联接在家庭电路中，通电后两灯都比正常发光时暗，原因是（）A．每盏灯的额定电压变小了B．每盏灯的额定功率变小了C．每盏灯的实际功率变小了D．家庭电路的电压变小了2．小林做作业时，电灯突然变暗，其原因可能是（）A．电灯的实际电压变大B．电灯的额定电压变小C．电灯的实际功率变小D．电灯的额定功率变小3．灯的亮度由它实际消耗的功率决定．现有甲、乙两盏电灯，分别标有“220V 36W”和“36V 36W”字样．如果它们都正常发光，则（）A．甲灯亮B．乙灯亮C．一样亮D．无法确定4．如图所示，将甲、乙两灯串联在电路中，闭合开关，发现甲灯发光，乙灯不发光，则乙灯不发光的原因可能是（）A．乙灯灯丝断了B．乙灯的实际功率小C．相同时间内，乙灯消耗的电能远大于甲灯消耗的电能D．通过乙灯的电流小于甲灯的电流5．标有“12V 12W”、“12V 6W”的灯L1和L2（假设灯丝电阻不变），若将它们串联在某电源上，两灯都发光，下列说法正确的是（）A．通过灯L1和L2的电流之比为2：1B．灯L1和L2的电阻之比为2：1C．灯L2比灯L1亮D．灯L1和L2的实际功率之比为2：16．下列四只灯泡，各自在额定电压下正常发光，其中最亮的是（）A．“220V 25W” B．“220V 100W”C．“110V 60W”D．“36V 40W”7．把标有“6V 6W”的灯泡L1和“6V 3W”的灯泡L2串联后接在某电源的两端，其中一只正常发光，另一只没有达到额定功率，假设两灯泡电阻不变，则下列说法正确的是（）A．灯泡L1正常发光B．灯泡L2正常发光C．灯泡L1、L2的实际功率之比为1：2D．灯泡L1、L2的实际功率之比为2：18．如图所示，将标有“12V 6W”的灯泡L1和“6V 6W”的灯泡L2并联后，接在6V的电源上（设灯丝电阻不变），则（）A．两灯的实际功率之和等于12WB．两灯的实际功率之和大于12WC．灯泡L1比灯泡L2亮D．灯泡L2比灯泡L1亮9．把标有“6V 6W”的小灯泡L1和标有“6V 3W”的小灯泡L2串联后接在电源电压为6v的电路中（不考虑灯丝电阻的变化），下列说法正确的是（）A．因为通过它们的电流相等，所以一样亮B．因为灯L2电阻较大，实际功率较大，所以灯L2较亮C．因为灯L1额定功率较大，所以灯L1较亮D．因为灯L1实际功率较大，所以灯L1较亮10．小哲同学用甲、乙两个小灯泡连接如图所示电路，闭合开关S后，甲、乙两灯均正常发光，但甲灯比乙灯亮，下列说法正确的是（）A．两灯均正常发光时，甲灯功率等于乙灯功率B．两灯均正常发光时，甲灯电阻小于乙灯电阻C．若两灯位置对换，甲灯仍比乙灯亮D．如果将两灯串联在该电源上，则乙灯比甲灯亮二、填空题（共1小题）11．小红同学在“测小灯泡额定功率”的实验中，电源电压为3V，小灯泡的额定电压为2.5V．（1）她在连接如图甲所示电路时，导线M的另一端应接在电压表V（选填“3”或“15”）接线柱上．（2）闭合开关前，应将滑动变阻器的滑片P移到（选填“a”或“b”）端．（3）在实验过程中，她根据实验数据绘制了如图乙所示的I﹣U图象，根据图象可知，当电流表示数如图丙所示时，小灯泡的电阻是Ω．小灯泡的额定功率是W．三、解答题（共19小题）12．某实验小组做“测量小灯泡电功率”的实验电路如图甲所示．已知电源电压为3V，小灯泡的额定电压为2.5V．（1）闭合开关前，滑动变阻器的滑片P应置于端（选填“A”或“B”），目的是．（2）试验中，闭合开关，如果小灯泡与灯座接触不良，则会看到电压表示数，电流表示数．（均选填“有”或“无”）（3）排除电路故障后，闭合开关，移动滑片P到某位置时，电压表的时数为2.2V，若想测量小灯泡的额定功率，应将滑片P向（选填“A”或“B”）端移动，使电压表的示数为V，这时电流表的示数如图乙所示，读数为A，则小灯泡的额定功率为W．13．为了测定额定电压为“2.5V”小灯泡的电功率，小明设计了图甲所示的电路图，实验中各元件完好，电源电压保持不变．（1）电路连接完整后，小明闭合开关，发现小灯泡不亮，但电流表、电压表均有示数，接下来他首先应进行的操作是（选填下面字母番号）．A．检查电路是否断路B．检查电路是否短路C．移动滑动变阻器的滑片，观察小灯泡是否发光（2）为了测量小灯泡的额定功率，应调节滑动变阻器，当电压表的示数为V时，灯泡正常发光，此时电流表的示数如图乙所示，则通过小灯泡的电流为A，该灯泡的额定功率为W．14．在“测定小灯泡的电功率”的实验中，小明选取了一个标有“2.5V”的小灯泡和必要的实验器材，连接的实物电路如甲图所示：（1）闭合开关前，老师发现甲图中有一根导线连接错误，请你在错误的导线上画“×”，并用笔画线代替导线将实物电路连接正确（只改动一根导线）；（2 ）闭合开关S后，发现小灯泡不亮，电流表无示数，电压表示数接近电源电压，则故障原因可能是；（3 ）排除故障后，闭合开关S，移动滑片P，使电压表的示数为2.5V，此时电流表的示数如乙图所示为A，则小灯泡的额定功率为W．15．小华用电压表、电流表、滑动变阻器、导线、开关、及新的干电池等实验器材，测量额定电压为2.5V 小灯泡L的额定功率．（1）小华连接好图甲所示电路，闭合开关S，发现小灯泡L发光暗淡，观察电压表、电流表均有示数，移动滑动变阻器的滑片P，电压表、电流表示数均不变，出现这种现象的原因是．（2）小华改正实验错误后，移动滑动变阻器的滑片P，当电压表示数为2.5V时，发现电流表示数如图乙所示，由此可知，此时通过小灯泡L的电流为A；小灯泡L的额定功率为W．16．在“测定小灯泡的电功率”的实验中，选用如图甲所示的器材，其中电源电压为6V，小灯泡的额定电压为2.5V（灯丝电阻约为12Ω）．（1）为了能够顺利完成实验探究，下列两种规格的滑动变阻器应选用A．“10Ω0.5A”的滑动变阻器B．“50Ω0.5A”的滑动变阻器（2）用笔画线代替导线，将图甲所示的实物电路连接完整．（3）闭合开关前，应将图甲中所示的滑动变阻器的滑片滑到（选填“A”或“B”）端．（4）闭合开关后，移动滑动变阻器的滑片，发现小灯泡始终不发光，电压表有示数，电流表无示数，若电路只有一处故障，则故障原因是．（5）排除故障后，闭合开关，移动滑片，电压表的示数如图乙所示，其读数是V；为了测量小灯泡的额定功率，应将滑动变阻器的滑片向（选填“A”或“B”）端移动．（6）根据实验测得的数据，绘制出小灯泡的电流随它两端电压变化的关系图象（如图丙所示）．分析图象可知：①小灯泡的额定功率为W．②小灯泡灯丝电阻是变化的，主要是受变化的影响．③实验中观察到：当小灯泡两端的电压低于0.5V时，小灯泡不发光，根据图象分析其原因是．（7）完成上述实验后，小华在缺少电压表的情况下，根据绘制出的小灯泡电流与电压关系图象，设计出了一个测未知定值电阻的电路，如图丁所示．请根据电路图写出其中一次测量的实验步骤：①②表达式：R x=．17．在“测定小灯泡的电功率”实验中，选用如下器材：2节干电池、额定电压为2.5V的小灯泡（额定功率小于1W）、电流表、电压表、滑动变阻器（20Ω 1A）、开关和导线．如图甲所示是小明没有连接完整的电路．（1）请你用笔画线代替导线，将电路连接完整．（2）正确连接电路后闭合开关，发现电压表有示数，电流表示数几乎为零，灯泡不发光，导致这一现象的原因可能是．（3）排除故障后，小明通过正确操作，得到多组I、U数据，作出如图乙所示的I﹣U图象，由图可知，灯泡两端电压为2.5V时，通过灯泡的电流为A，灯泡的额定功率为W；灯泡的电阻随电压的增加而（选填“增大”或“减小”），导致灯泡电阻变化的主要因素是．（4）根据（1）问中连接好的电路，排除（2）问中故障，移动变阻器滑片，能否实现灯泡两端电压从零连续变化到2.5V？答：（选填“能”或“不能”），其理由是．18．小鹭利用电流表和电阻箱测量小灯泡的功率，设计并连接了如图1所示的部分实验电路．（1）请你添加一条导线，将图1所示的实物图补充完整，并使滑动变阻器的滑片P向右移时接入电路的阻值变大（2）闭合开关S1，将开关S2板向（选填“1”或“2”），调节滑动变阻器使电流表的示数为I1，如图2所示，I1=A．（3）将开关S2扳向另一端，保持的阻值不变，调节的阻值R，使电流表的示数仍为I1（4）若此时R=7.0Ω，小灯泡的实际功率P1=W（5）若小灯泡的额定电流为I0=2I1，以下关于额定功率P0与实际功率P1的数值关系，你认为最有可能的是A．P0=2P1B．P0=3P1C．P0=4P1D．P0=5P1．19．如图是某兴趣小组测量小灯泡电功率的部分实验电路，电源电压恒为3V，小灯泡额定电压是2.5V，其灯丝电阻为10Ω左右，滑动变阻器标有“20Ω 1A”字样，电流表（0﹣0.6A，0﹣3A），电压表（0﹣3V，0﹣15V）各有两个量程．（1）在图中用笔画线代替导线，使其成为完整的实验电路，要求：滑动变阻器的滑片P向左移动时，小灯泡变亮；（2）连接电路的过程中，开关应，滑动变阻器的滑片P应滑到端（选填“A”或“B”）；检查电路连接无误后，闭合开关，发现小灯泡不亮，电流表无示数，但电压表有示数，分析故障的原因是．小灯泡的额定功率为W两次实验中，灯泡不亮的原因是（答出一个原因即可）．（4）兴趣小组的同学想接着探究电流与电压的关系，于是将图中的小灯泡换成定值电阻，移动滑动变阻器的滑片P，多次改变定值电阻两端的电压，并记录通过定值电阻对应的电流，多次测量的目的是为了，本实验用到的探究方法与下列哪个实验的探究方法相同．A．通过灯泡发光认识电流的存在B．探究摩擦力的大小与哪些因素有关．20．某兴趣小组在测量额定电压为2.5伏小灯泡电功率的实验中，实验电路如图甲所示．（1）闭合开关前，应将滑动变阻器滑片P移到；（2）实验时，电压表和电流表读数记录下表中，实验结束后，同学们想知道小灯泡的额定功率，却发现没有测小灯泡正常工作时的电流，能否利用表中数据求出小灯泡的额定功率？有同学认为可利用表中某组数据求出电阻R，再利用P额=求出小灯泡的额定功率，请判断是否可行并说明理由；曲线，由图可知小灯泡的额定功率为瓦．21．爱思考的小明发现奶奶家里有一个用了很长时间的旧灯泡，在相同电压下，比同样规格的新灯泡发光更暗些，请你运用所学物理知识帮助小明解答这个问题．22．一个小灯泡规格为“6V 3W”，它正常工作时的电阻有多大？如果把它接在3V电压的电路中，它实际消耗的电功率是多少？与接在6V电路上相比，这时它发光的亮度是亮些还是暗些？（设小灯泡电阻不随温度改变）23．图1是测量额定电压为3.8V的小灯泡的电功率的实物电路图，小灯泡的电阻约为10Ω．（1）请在图2的虚线框内画出与实物图对应的电路图．（2）实物电路中连接不合理的是．开关闭合前，滑动变阻器滑片应置于（选填“A”或“B”）端，目的是小灯泡的额定功率为W小灯泡逐渐变亮的原因是实际功率逐渐（选填”）．24．实验：测量小灯泡的电功率【实验器材】额定电压为2.5V的小灯泡（正常发光时电阻约为6Ω）、滑动变阻器（“10Ω 2A”）、新干电池两节、开关、导线若干等．【实验原理】【实验步骤】（1）连接电路时，开关要；如阁甲所示的实物图连接中，连接不妥之处为；时应在此位置基础上将滑片P向（选填“左”或“右”）移动，使电压表的示数为V．此时电流表的示数如图丙所示，则小灯泡的额定功率是W．25．佳佳同学在做“测量小灯泡电功率”的实验时，设计并连接了如图甲、乙所示电路，小灯泡上标有“2.5V”字样．（1）闭合开关，小灯泡不亮，电压表无示数，电流表指针有微小偏转，逐渐移动滑动变阻器滑片，电流表示数逐渐变大，灯泡仍不亮，该电路故障可能是；（2）排除故障后，为了测量小灯泡的额定功率，向左移动滑片P的同时，眼睛应观察表，直到其示数为，再读出表的示数；（3）小灯泡正常发光时，电流表示数如图丙示数I=，则小灯泡的额定功率是W．26．（1）如图1所示，在烧瓶内装入少量水，用气筒往瓶里打气，在瓶塞跳出的瞬间，瓶内出现白雾．该白雾是水蒸气（填物态变化名称）形成的．该实验说明，是改变物体内能的一种方式．（2）在探究“滑动摩擦力的大小与哪些因素有关”某同学提出如下猜想：猜想Ⅰ．与两物体接触面的粗糙程度有关；猜想Ⅱ．与两物体之间压力大小有关．①为了验证上述猜想，他采用了如图2所示的装置进行实验，使固定物体上表面水平，用弹簧测力计水平拉动木块，使木块在固定物体上滑动．为了用弹簧测力计示数表示滑动摩擦力的大小，应让木块沿水平方向做运动．②实验时，他用弹簧测力计测出木块所受重力为1.0N，已知每个钩码质量为50g．通过在木块上面添加钩码来改变木块与固定物体之间的压力大小；通过更换木块下面的固定物体来改变接触面之间的粗糙程度．该同学准备了较长的木板和铁板作为可供选择的固定物体．他做了3次实验，并将实验数据记录在表分析（填写实验序号）两次实验数据，可以初步验证猜想Ⅰ．分析（填写实验序号）两次实验数据，可以初步验证猜想Ⅱ．（3）莉莉利用如图3所示的实验电路测量小灯泡的额定功率，已知待测小灯泡额定电压为4.5V，小灯泡额定功率约为1W，电源电压恒为6V．①闭合开关前，应将滑动变阻器的滑片（选填“A”或“B”）端．②若有三个滑动变阻器，规格分别为R1（5Ω2A）、R2（20Ω1A），R3（100Ω0.1A），则应选择（选填“R1”、“R2”或“R3”）．③将滑动变阻器阻值调到最大，闭合开关，发现小灯泡不亮，电流表无示数，电压表示数接近电源电压，经检查灯泡是完好的，则故障可能是导线（选填“a”、“b”、“c”、“d”、“e”、“f”、“g”）出现断路．④排除故障后，移动滑动变阻器的滑片，当电压表示数为4.5V时，电流表示数如图4所示，则小灯泡额定功率的测量值为W．⑤若该小灯泡被烧坏了，断开开关后，某同学用规格为“4.5V 1.5W”的小灯泡替换已烧坏灯泡．闭合开关后，为使其两端电压达到额定电压，应让滑动变阻器的滑片（选填“位置不变”、“向A端移动”、“向B 端移动”）．27．伏安法测量额定电压为2伏的小灯泡的额定功率，实验时按甲图连接电路，电源电压恒为3伏，移动滑动变阻器滑片，读出电压表和电流表示数绘制成I﹣U的图象如图乙．（1）根据乙图中数据，计算小灯泡的额定功率．（2）当小灯泡正常工作时，滑动变阻器接入电路的电阻为多大？（3）从乙图可知通电灯丝的电阻不恒定，实验中影响灯丝电阻变化的因素是．28．如图所示，实验过程中，闭合开关后，小灯泡不亮，但电流表有示数．艾力同学猜想有可能是小灯泡的实际功率太小，你认为对吗？为了使小灯泡发光，提出你的解决办法．29．一个标着“220V 1100W”的电炉，正常工作时电阻丝的电阻为Ω；当其两端电压为110V时，该电炉的实际功率为W．（不计温度对电阻的影响）30．小明用如图（甲）所示的电路测额定电压为6V的灯泡的功率，保护电阻R0=2Ω．闭合开关S，滑动变阻器的滑动触片从最右端向最左端移动过程中，通过灯泡的电流I与其两端电压U的关系如图（乙）所示．求：（1）灯泡的额定功率；（2）电源的电压；（3）滑动变阻器的最大电阻值．沪科新版九年级（上）中考题单元试卷：第16章电流做功与电功率（17）参考答案与试题解析一、选择题（共10小题）1．（2013•三明）小明帮爷爷在院落装照明灯，为了延长灯的使用寿命，他将两盏标有“220V 60W”的白炽灯串联接在家庭电路中，通电后两灯都比正常发光时暗，原因是（）A．每盏灯的额定电压变小了B．每盏灯的额定功率变小了C．每盏灯的实际功率变小了D．家庭电路的电压变小了【解答】解：因为每盏灯泡的额定电压为220V，当将两盏标有“220V 60W”的白炽灯串联接在家庭电路中时，每盏灯两端的电压为110V，由P=可得，灯泡的实际功率小于灯泡的额定功率，因此比正常发光时暗．故选C．2．（2015•梅州）小林做作业时，电灯突然变暗，其原因可能是（）A．电灯的实际电压变大B．电灯的额定电压变小C．电灯的实际功率变小D．电灯的额定功率变小【解答】解：A、根据P=，若电灯实际电压变大，实际功率也会变大，灯会变亮，故A错误；BD、用电器的额定电压是指其正常工作时的电压，额定功率是在额定电压下工作时的功率．用电器的额定电压和额定功率只有一个，不会改变．故BD错误；C、灯泡的亮度取决于灯泡的实际功率，若实际功率变小；会导致电灯将会变暗．故C正确．故选C．3．（2013•邵阳）灯的亮度由它实际消耗的功率决定．现有甲、乙两盏电灯，分别标有“220V 36W”和“36V 36W”字样．如果它们都正常发光，则（）A．甲灯亮B．乙灯亮C．一样亮D．无法确定【解答】解：由题意知，两只灯泡的额定功率相同，并且都是正常发光状态，所以实际功率都等于额定功率，即两灯亮度相同．故选C．4．（2013•无锡）如图所示，将甲、乙两灯串联在电路中，闭合开关，发现甲灯发光，乙灯不发光，则乙灯不发光的原因可能是（）A．乙灯灯丝断了B．乙灯的实际功率小C．相同时间内，乙灯消耗的电能远大于甲灯消耗的电能D．通过乙灯的电流小于甲灯的电流【解答】解：A、已知甲、乙两灯串联在电路中，闭合开关，发现甲灯发光，乙灯不发光，如果乙灯灯丝断了，电路中无法形成闭合的回路，所以甲灯也不会发光，故A不可能；B、甲灯发光，乙灯不发光，说明甲的实际功率比乙的实际功率大．符合题意．C、根据P=可知，相同时间内，乙灯消耗的电能小于甲灯消耗的电能，故C不可能．D、串联电路中电流处处相等．故D不可能．故选：B．5．（2013•齐齐哈尔）标有“12V 12W”、“12V 6W”的灯L1和L2（假设灯丝电阻不变），若将它们串联在某电源上，两灯都发光，下列说法正确的是（）A．通过灯L1和L2的电流之比为2：1B．灯L1和L2的电阻之比为2：1C．灯L2比灯L1亮D．灯L1和L2的实际功率之比为2：1【解答】解：A、两灯串联，所以电流相等，则通过灯L1和L2的电流之比为1：1，故A错误；B、R1===12Ω，R2===24Ω，则灯L1和L2的电阻之比为1：2；故B错误；C、将它们串联在某电源上，两灯都发光，由P=I2R可知灯L2比灯L1的实际功率大，故灯L2比灯L1亮．D、将它们串联在某电源上，两灯都发光，由P=I2R可知：===，故D错误．故选C．6．（2013•莆田）下列四只灯泡，各自在额定电压下正常发光，其中最亮的是（）A．“220V 25W” B．“220V 100W”C．“110V 60W”D．“36V 40W”【解答】解：下列灯泡都在额定电压下正常发光，其实际功率等于额定功率，而100W灯泡的额定功率最大，因此100W的灯泡最亮．故选B．7．（2015•莱芜）把标有“6V 6W”的灯泡L1和“6V 3W”的灯泡L2串联后接在某电源的两端，其中一只正常发光，另一只没有达到额定功率，假设两灯泡电阻不变，则下列说法正确的是（）A．灯泡L1正常发光B．灯泡L2正常发光C．灯泡L1、L2的实际功率之比为1：2D．灯泡L1、L2的实际功率之比为2：1【解答】解：AB、由P=UI，两灯的正常发光电流分别为：I1===1A，I2===0.5A，由I=，两灯电阻分别为：R1===6Ω，R2===12Ω，根据串联电路中电流处处相等，L2的额定电流小于L1的额定电流，两灯泡串联时，L2正常发光，且电路中电流为I=0.5A，故B正确，A错误；CD、由P=I2R，两灯的实际功率之比为：====，故C正确，D错误．故选BC．8．（2015•临沂）如图所示，将标有“12V 6W”的灯泡L1和“6V 6W”的灯泡L2并联后，接在6V的电源上（设灯丝电阻不变），则（）A．两灯的实际功率之和等于12WB．两灯的实际功率之和大于12WC．灯泡L1比灯泡L2亮D．灯泡L2比灯泡L1亮【解答】解：因为L1和L2并联，则两灯的实际电压为：U1=U2=U=6V，又此时U1＜U1额，而灯丝电阻不变，由公式P=可知，P1＜P1额，因此P1＜6W，U2=U2额，由公式P=可知，P2=P2额，因此P2=6W，P=P1+P2＜12W，故A、B错误；根据P=可得R=，因为U1额＞U2额在额定功率相等时，可知R1＞R2，因此在实际电压相等时，L1的实际电功率小于L2的实际功率，故L2较亮，故C错误，D正确．故选D．9．（2015•黑河）把标有“6V 6W”的小灯泡L1和标有“6V 3W”的小灯泡L2串联后接在电源电压为6v的电路中（不考虑灯丝电阻的变化），下列说法正确的是（）A．因为通过它们的电流相等，所以一样亮B．因为灯L2电阻较大，实际功率较大，所以灯L2较亮C．因为灯L1额定功率较大，所以灯L1较亮D．因为灯L1实际功率较大，所以灯L1较亮【解答】解：根据P=可知：R=，由题两灯额定电压相同，P1＞P2，所以R1＜R2，串联电路中电流处处相等，根据P=I2R，可知P1实＜P2实，因为灯泡的亮度取决于实际功率的大小，因为L2实际功率较大，所以L2较亮．故ACD错误，B正确．故选B．10．（2014•齐齐哈尔）小哲同学用甲、乙两个小灯泡连接如图所示电路，闭合开关S后，甲、乙两灯均正常发光，但甲灯比乙灯亮，下列说法正确的是（）A．两灯均正常发光时，甲灯功率等于乙灯功率B．两灯均正常发光时，甲灯电阻小于乙灯电阻C．若两灯位置对换，甲灯仍比乙灯亮D．如果将两灯串联在该电源上，则乙灯比甲灯亮【解答】解：A、灯泡亮度由灯泡实际功率决定，甲灯比乙灯亮，则甲灯的功率大于乙灯的功率，故A错误；B、两灯泡并联，灯泡两端的电压U相等，甲、乙均正常发光，甲灯比乙灯亮，甲的额定功率大于乙的额定功率，由R=可知，甲灯的电阻小于乙灯的电阻，故B正确；C、两灯泡位置对换时，灯泡的亮暗不变，即甲灯亮度比乙灯亮度大，故C正确；D、当两灯泡串联时，通过它们的电流相等，由于乙的电阻大于甲的电阻，由P=I2R可知，乙灯泡的实际功率较大，乙灯亮，故D正确．故选：BCD．二、填空题（共1小题）11．（2015•邵阳）小红同学在“测小灯泡额定功率”的实验中，电源电压为3V，小灯泡的额定电压为2.5V．（1）她在连接如图甲所示电路时，导线M的另一端应接在电压表3V（选填“3”或“15”）接线柱上．（2）闭合开关前，应将滑动变阻器的滑片P移到b（选填“a”或“b”）端．（3）在实验过程中，她根据实验数据绘制了如图乙所示的I﹣U图象，根据图象可知，当电流表示数如图丙所示时，小灯泡的电阻是7.5Ω．小灯泡的额定功率是0.625W．【解答】解：（1）灯泡额定电压是2.5V，电压表应选择0～3V量程，连接电路时，图中导线M端应与电压表上标有数字“3”的接线柱相连．（2）闭合开关前，应将滑动变阻器的滑片P移阻值最大处，由电路图可知应滑到b端；（3）电流表量程为0～0.6A，分度值为0.02A，示数为0.2A，则小灯泡的电阻为R===7.5Ω，根据图乙可以知道当小灯泡的电压等于额定电压时，电流为0.25A，所以小灯泡的额定功率为：P=UI=2.5V ×0.25A=0.625W．故答案为：（1）3；（2）b；（3）7.5；0.625W．三、解答题（共19小题）12．（2015•兰州）某实验小组做“测量小灯泡电功率”的实验电路如图甲所示．已知电源电压为3V，小灯泡的额定电压为2.5V．（1）闭合开关前，滑动变阻器的滑片P应置于A端（选填“A”或“B”），目的是保护电路，使灯泡两端电压达到额定电压．（2）试验中，闭合开关，如果小灯泡与灯座接触不良，则会看到电压表有示数，电流表无示数．（均选填“有”或“无”）（3）排除电路故障后，闭合开关，移动滑片P到某位置时，电压表的时数为2.2V，若想测量小灯泡的额定功率，应将滑片P向B（选填“A”或“B”）端移动，使电压表的示数为 2.5V，这时电流表的示数如图乙所示，读数为0.32A，则小灯泡的额定功率为0.8W．【解答】解：（1）闭合开关前，应调节滑动变阻器的滑片，使滑动变阻器接入电路的阻值最大，故将滑片放在A端；滑动变阻器在电路中的作用是保护电路、调节灯泡两端电压，使其达到额定电压；（2）闭合开关，小灯泡接触不良，也就是电路断路，所以与灯泡串联的电流表无示数；而电压表与滑动变阻器、电流表串联在电源上，所以有示数，显示电源电压；（3）据串联电路中电阻之比等于电压之比，即想使得小灯泡的电压增大到2.5V，即需要使得滑动变阻器的电压变小，据串联电路中电阻之比等于电压之比，所以应该使得滑动变阻器的有效阻值变小，故需将滑片向B移动；由图乙知，电流表的量程为0～0.6A，分度值为0.02A，示数为0.32A；则小灯泡的额定功率P=UI=2.5V×0.32A=0.8W．故答案为：（1）A；保护电路，使灯泡两端电压达到额定电压；（2）有；无；（3）B；2.5；0.32；0.8．13．（2015•广元）为了测定额定电压为“2.5V”小灯泡的电功率，小明设计了图甲所示的电路图，实验中各元件完好，电源电压保持不变．（1）电路连接完整后，小明闭合开关，发现小灯泡不亮，但电流表、电压表均有示数，接下来他首先应进行的操作是C（选填下面字母番号）．A．检查电路是否断路。

第一节电流做功知能·提升训练知能提升1.(2022·山东青岛中考)下列电流做功的过程中,电能主要转化为机械能的是()A.电风扇吹风B.电灯发光C.电饭锅煮饭D.电解水制氧2.下图是一个电能表,对其中的重要参数,下列说法错误的是()A.“220 V”是说这个电能表应该在220伏的电路中使用B.“10(20) A”是说这个电能表使用时允许通过的电流为20安C.“50 Hz”是说这个电能表应在50 Hz的交流电路中使用D.“600 r/(kW·h)”是说,接在这个电能表上的用电器,每消耗1千瓦时的电能,电能表上的转盘转过600转3.在如图所示电路中,导体A、B是由同种材料做成的,A和B等长,但A比B的横截面积大,当S闭合后,在相同时间内,下列叙述正确的是()A.电流通过A、B所做的功是W A>W BB.电流通过A、B所做的功是W A<W BC.电流通过A、B所做的功是W A=W BD.无法比较电流通过A、B时做功的大小4.电流通过一个用电器,在1 s内产生的内能是150 J,光能是100 J,机械能是50 J,则电流做功为()A.100 JB.150 JC.250 JD.300 J5.小玲家有额定电压相同的电烤箱、电饭锅和电视机各一个,按照每度电0.5元的计费标准,将这三个用电器正常工作1小时的用电费用绘制成了如图所示的柱状图。

则下列四个选项中,判断正确的是()A.在这三个用电器中,电烤箱正常工作时的电压最高B.在这三个用电器中,电视机正常工作时的电压最低C.正常工作时,通过电烤箱的电流大于通过电视机的电流D.在一个月内,小玲家电烤箱的用电费用一定比电饭锅的用电费用多6.家庭中的电灯、电视机、电风扇等用电器都是联在电路中的。

小林家4月底电能表读数为2 708.7 kW·h,5月底电能表读数如图所示,那么5月份他家消耗了kW·h的电能。

7.下图是家用白炽灯发光时的电流与电压关系图像,根据图像求出白炽灯正常发光时的电阻为Ω,正常工作5 min消耗的电能为J。

第十六章电流做功与电功率一、电功率1、电功率是表示消耗电能的快慢的物理量 , 用P表示 , 国际制单位的主单位是瓦特 , 简称瓦 , 符号是W。

常用单位有千瓦〔kW〕。

1kW = 103W 。

电功率的定义为 : 用电器在1秒内消耗的电能。

2、电功率与电能、时间的关系 : P=W/t 在使用时 , 单位要统一 , 单位有两种可用 : 〔1〕、电功率用瓦〔W〕 , 电能用焦耳〔J〕 , 时间用秒〔S〕 ; 〔2〕、电功率用千瓦〔kW〕 , 电能用千瓦时〔kW•h , 度〕 , 时间用小时〔h〕。

3、1千瓦时是功率为1kW的用电器使用1h所消耗的电能。

4、电功率与电压、电流的关系公式 : P=IU 单位 : 电功率用瓦〔W〕 , 电流用安〔A〕 , 电压用伏〔V〕。

5、用电器在额定电压下工作时的电功率〔或者说用电器正常工作时的电功率〕 , 叫做额定功率。

用电器实际工作时的电功率叫实际功率 , 电灯的亮度就取决于灯的实际功率。

6、推导公式 : P=UI=I2R=U2/R W=Pt=UIt=I2Rt=(U2/R)t二、测量小灯泡的电功率1、测量小灯泡电功率的电路图与测电阻的电路图一样。

2、进行测量时 , 一般要分别测量小灯泡过暗、正常发光、过亮时三次的电功率 , 但不能用求平均值的方法计算电功率 , 只能用小灯泡正常发光时的电功率。

三、电和热1、电流通过导体时电能转化成热的现象叫电流的热效应。

利用电来加热的用电器叫电热器。

2、根据电功率公式和欧姆定律 , 可以得到 : P=I2R 这个公式表示 : 在电流相同的条件下 , 电能转化成热时的功率跟导体的电阻成正比。

3、当发电厂电功率一定 , 送电电压与送电电流成反比 , 输电时电压越高 , 电流就越小。

此时因为输电线路上有电阻 , 根据P=I2R 可知 , 电流越小时 , 在电线上消耗的电能就会越少。

所以电厂在输电时提高送电电压 , 减少电能在输电线路上的损失。

电功率一基础知识点：电功、电功率的内容综合性强。

通常是“压轴题”。

中考时主要考查： （1）电功（W ）表示电流做的功.电流做了多少功，就有多少电能转化为其他形式的能.（2）电功率（P ）电功率是表示电流做功快慢的物理量，单位时间内电流做的功，叫做电功率。

注：和力学结合，汽车牵引力已知通过图表知道时间速度求出路程S,据F •S=P •T 可求功率。

（3）额定功率和实际功率额定电压：用电器正市工作.时的电压值为额定电压.例如我国家庭电路的电压为220V,家用电器的额定电压一般为220V 。

额定功率：用电器在额定电压下的功率值为额定功率；例如家庭用普通照明的白炽灯泡在电功率15W 〜60W 之间，电饭锅的电功率在350W 〜 1350W 之间，家用电冰箱在100W 〜140W 之间，空调在1200W~2800W 之间实际功率：当加在用电器两端的电压不等于额定电压时，用电器的功率为实际功率。

（4）焦耳定律内容电流通过导体产生的热量，跟通过导体电流的平方成正比，跟导体的电阻成正比，跟通电时间成正比。

应用电炉子、电饭锅、电热毯等电热器是利用电流热效应工作的设备，它们的发热体是用熔点高、电阻率大的合金丝制成的。

表电学公式表在纯电阻电路中（电流通过导体时，电能全部转化为内能的电路），结合欧母定律还可以推导出下列公式。

表推导公式表3电压、电流、电功率关系（以灯例）U 实=U 额 I 实=I 额 P 实=额 正常发光U 实＜U 额 I 实＜I 额P 实＜额P 比正常发光暗的仪表.1kWh 的电能可供标有“220V40W”的灯泡正常工作h 。

*W1kWh 。

讣t=—==25hP0.04kW例2、某导体接到6V 电压下，它消耗的功率是6W;将改接到3V 的电压下，这个导体的功率是Wo解法1导体电阻求出灯两端的实际电压U 1‘VR 1、R 2串联I=U/R=6V/16Q=3/8AU<=IR 1=3V<6V例5、如图2,电源电压和电灯L 的电阻均保持不变.当开关S 闭合后，在变阻器的滑片P 从中点向下滑动的过程中，下列说法正确的是（）。

电流做功与电功率1．小明观察家中的电能表（如图），下列说法正确的是（）A．此电能表应该接在220V的电路中使用B．电能表的额定功率是220WC．小明家已经消耗的电能为107JD．此电能表转盘每小时转过3000转2．下列说法正确是（）A．某种电能表铭牌上标有10（20）A字样，表示该电能表的额定最大电流是10AB．使用试电笔检测火线、零线时，手指不能接触试电笔的金属笔卡C．电动机的工作原理是通电导线在磁场会受到力的作用D．某电路中的两个灯泡由一个开关同时控制，则两灯泡一定是串联的3．5月初，小明家中的电能表示数为，电能表的部分参数及6月初的示数如图所示，下列说法正确的是（）A．电能表是测量用电器消耗电功率的仪表B．小明家5月初至6月初消耗的电能是1200kW•hC．小明家所有用电器同时工作，总功率不得超过4.4kWD．若电能表转盘在10min内转过300转，则用电器的总功率为1kW二、填空题（共21小题）4．如图所示，电子式电能表表盘上标有“3000imp/kW•h”字样（“3000imp/kW•h”指接在这个电能表上的电器每消耗1kW•h的电能，电能表上的指示闪烁3000次），现将若干盏规格都为“220V 20W”的节能灯接在该电能表上一起正常工作15min，电能表的指示灯闪烁了135次，这些节能灯消耗的电能为J，接入的节能灯共有盏．5．在家庭用电的调查研究综合实践活动中，小明观察到家中电能表的表盘如图所示，示数为kW•h，用测电笔检测插座时，发现氖管发光，说明接触的是线．使用测电笔时，手必须和（笔尖/笔尾）金属电极接触．6．小明4月底观察到自己家里的电能表如图所示，当地5月底再观察时，发现电能表示数为，则他家5月份消耗的电能为kW•h，小明通过查阅资料了解到，电能表上的电流规格“10（40）A”中“10A”表示基本电流，它是确定电能表有关特性的电流值，“（40）A”是电能表能满足测量准确要求，且能长期正常运行的最大电流值，则他家里同时工作的用电器总功率不宜超过W．7．如图所示是家庭电子式电能表的表盘，其示数是KW•h，表盘上标有“3200imp/kW•h”，表示每消耗1kW•h的电能，指示灯闪烁3200次，若家庭电路中只有一台电热水器在工作，该电能表的指示灯在4min 内闪烁320次，则该热水器的实际功率是W．8．家庭电路中，熔断器是在电路超负荷运行或发生（短路/断路）故障时起保护作用的装置．小红家的电能表2月底的示数为，3月底的示数为，则她家3月份消耗的电能为kW•h．电灯开关断开时，小红用测电笔分别检测该开关的两个接线柱，氖管一次发光，一次不发光．据此，小红（能/不能）确定该开关接在火线上．9．一天，小红看她家电能表的表盘如图所示，此时电能表的读数是kW•h；该电能表的表盘每转300转，说明小红家的用电器消耗了kW•h的电能．10．小明学习了电功率的知识后，利用家里的电能表（如图）和手表测出了电饭锅的电功率．他只让电饭锅工作，测出电能表的转盘在1min转了15转，则电饭锅在这段时间内消耗的电能为J，电饭锅的实际功率为W．11．如图是某家庭电路的电子式电能表表盘的部分数据（imp表示电能表指示灯闪烁的次数）．当电路中某用电器单独工作6min时，电能表指示灯闪烁了320imp，则在上述时间内，该用电器消耗的电能是kW•h，用电器的功率是W．12．小明把电吹风机单独接入家庭电路并使其工作，发现电能表的转盘在0.1h内转过150圈，电能表铭牌如图所示，这段时间内，电吹风机消耗的电能是kW•h，电功率是kW．13．如图所示，英子家电能表的示数为kW•h，他家最多接入总功率为W的用电器．14．某小区进行旧电路改造，给居民换了新式电子脉冲式电能表，其中有一个参数是1200imp/kW•h，顺顺把功率为1000W的电水壶单独接入电路且使其正常工作1min，电能表闪烁次；电能属于（选填“一”或“二”）次能源．15．家用电能表如图1所示，该电能表工作时的电流不应超过A．在电风扇、扬声器、动圈式话筒中，利用图2中所揭示的原理工作的是16．一天晚上，小华在爷爷家发现爷爷家的电度表在10min内转了60转．如图所示，小华利用物理课上学到的知识，计算出了此时爷爷家用电器的总功率为kW．如果当地家庭用电的收费标准是0.5元/kW•h．假设爷爷家平时用电时，用电器的总功率和此时总功率相同，平均每天用电4h，一个月按30天计算，爷爷家一个月的电费是元．17．一个同学家中的电能表，月初示数为，月末示数为，则这个月该同学消耗的电能为度，合J．18．小明家电能表上个月月底表盘数字是，这个月月底表盘数字如图所示，可知他家本月用电度．他只让某电水壶工作，发现在10min内该电能表转盘转过了600转，则该电水壶的实际功率为W．19．如图是茜茜家的电能表，她家同时使用的用电器总功率不超过W．茜茜打开一台“220V 40W”的电风扇（其它用电器均未工作）．当电风扇工作半小时，电能表的转盘转转．20．如图所示用来测量电能的仪表，这只电表此时的读数是kW•h，当电路中只有一只电饭煲接入电路，正常工作0.5h，发现此电能表的转盘转过1500转，则这只电饭煲的额定功率是W．21．如图所示是现在家庭常用的电子式电能表表盘，表盘上标有3200imp/（kW•h），表示每消耗1kW•h 的电能，指示灯闪烁3200次．小明将某家用电器单独接在该电能表上正常工作6min，电能表指示灯闪烁了320次．该家用电器的额定功率是W，则这个家用电器可能是（选填“电热水壶”、“台灯”或“电视机”）．22．小明同学在家利用电能表（表盘上标有“3200imp/kw•h”的字样，它表示每消耗1kW•h的电能，指示灯闪烁3200次）测量电熨斗的实际电功率．先把家中其余用电器从电源上断开，然后将该熨斗接入电路中让其单独工作，观察电能表，发现指示灯在4min内闪烁320次．该电熨斗的实际电功率是W．23．小丽同学家电饭煲上的铭牌模糊不清，她想利用标有“3000revs/（kW•h）”字样的电能表测量电饭煲的功率．她断开家中的其他电器，只将电饭煲接入电路，测得电能表在1min内转了50圈，则电饭煲的功率是W．24．如图所示是电动机结构的示意图，F为换向器，它的作用是．闭合开关S，线圈缓慢转动，现要使线圈转动加快，可以．小明用图乙所示的电子式电能表测额定电压为220V洗衣机的功率，当电路中只有洗衣机正常工作时，电能表的指示灯在3 min内闪烁30次，则该洗衣机的额定功率是W．（3000imp/kW•h表示消耗1千瓦时电能指示灯闪烁3000次）三、解答题（共6小题）25．某同学观察到他家里的电能表及空气开关如图所示．电能表上标识的“10（20）A”表示这个电能表的电流为10A，电流为20A．他家同时工作的用电器的总功率不能超过W．该同学家的进户线是（填序号）26．我国北方冬天比较寒冷，许多家庭安装了一种利用电来取暖的床﹣﹣“韩式电热坑”．其工作电路可简化为如图所示，其中K为保护开关，平常处于闭合状态，当温度超过某一警戒温度时自动断开，扇形导体S为旋转型选档开关，可绕0点旋转，每次都和相邻的两触点同时接触，从而实现关、低、中、高四个档位的转换（档位顺序未知，电功率越大档位越高）．小明在家里利用所学的物理知识来测量该电热炕的电功率．他先关闭家里其它所有的用电器，然后将S旋转到与触点1、2连接，观察发现家里标有“3000r/（kW•h）”的电能表的转盘在1min内刚好转了20转．已知R1和R2是发热电阻，R2的阻值是R1的2倍，其它电阻忽略不计，小明家电压恒为220V．完成下列问题：（1）当S与触点1、2接触时，电热炕功率是多少？（2）当电热坑处于低档时，电路中通过O点的电流是多少？（3）当该电热炕处于低档，且正常工作30min，所消耗的电能可使1.8L水从25℃升高到多少摄氏度？[无热损失，c水=4.2×103J/（kg•℃），结果保留1位小数]．27．（1）如图1所示，电能表的读数为kW•h．（2）如图2所示，量筒中液体的体积为cm3．28．如图的电能表应该在V的电路中使用：图中电能表的示数为kW•h．29．小明探究家中一台即热式电热水器的实际功率．他让家中其他用电器都停止工作，只接通电热水器，观察到家中电子式电能表的指示灯在1min内闪烁了320次，该电能表的技术参数如图所示．问：（1）这台电热水器的实际功率多大？（2）观察铭牌，发现该热水器的实际功率小于其额定功率，造成这一结果的原因可能是（写出一条即可）．30．芳芳家新买了一个电热壶，电热壶的名牌如图．请你根据电热壶的名牌．求：（1）电热壶正常工作时的电流；（得数保留2位小数）（2）电热壶正常工作时电阻不变，求1min内电热壶产生的热量；（电能全部转化为内能）（3）完成上述计算后，芳芳还想用电能表验证电热壶标的额定功率是否准确，经测量，她家电路中的电压是220V．她将家中其它的用电器全部断开，把电热壶装上水后单独接入电路中，芳芳观察到电能表在1min内转了84圈，电能表上标有“3600r/（kw•h）”．请你通过计算，判断电热壶的名牌中标的额定功率是否准确．沪科新版九年级（上）中考题单元试卷：第16章电流做功与电功率（05）参考答案与试题解析一、选择题（共3小题）1．（2014•十堰）小明观察家中的电能表（如图），下列说法正确的是（）A．此电能表应该接在220V的电路中使用B．电能表的额定功率是220WC．小明家已经消耗的电能为107JD．此电能表转盘每小时转过3000转【解答】解：A、此电能表应该接在220V的电路中使用，故A正确；B、电能表的额定功率：P=UI=220V×20A=4400W，故B错误；C、小明家已经消耗的电能为107kW•h，故C错误；D、“3000R/kW•h”表示每消耗1kW•h的电能，电能表的转盘转3000转，故D错误．故选A．2．（2014•荆州）下列说法正确是（）A．某种电能表铭牌上标有10（20）A字样，表示该电能表的额定最大电流是10AB．使用试电笔检测火线、零线时，手指不能接触试电笔的金属笔卡C．电动机的工作原理是通电导线在磁场会受到力的作用D．某电路中的两个灯泡由一个开关同时控制，则两灯泡一定是串联的【解答】解：A、某种电能表铭牌上标有10（20）A字样，表示该电能表的额定最大电流是20A，故A错误；B、使用试电笔检测火线、零线时，手指接触试电笔笔尾的金属体，笔尖接触导线，故B错误；C、电动机的工作原理是通电导线在磁场会受到力的作用，故C正确；D、某电路中的两个灯泡由一个开关同时控制，则两灯泡可能串联，也可能并联，故D错误．故选C．3．（2015•泸州）5月初，小明家中的电能表示数为，电能表的部分参数及6月初的示数如图所示，下列说法正确的是（）A．电能表是测量用电器消耗电功率的仪表B．小明家5月初至6月初消耗的电能是1200kW•hC．小明家所有用电器同时工作，总功率不得超过4.4kWD．若电能表转盘在10min内转过300转，则用电器的总功率为1kW【解答】解：A、电能表是测量用电器消耗电能多少的仪表，故A错误；B、6月初的示数1342.8kW•h，5月初，小明家中的电能表示数1222.8kW•h，故小明家5月初至6月初消耗的电能是W=1342.8﹣1222.8=120kW•h，故B错误；C、据表盘的参数可知，此时总功率不得超过P=UI=220V×20A=4400W=4.4kW，故C正确；D、电能表的转盘转300转消耗的电能为：W=kW•h=0.25kW•h，该电能表上用电器的总功率：P===1.5kW，故D错误．故选C．二、填空题（共21小题）4．（2015•遵义）如图所示，电子式电能表表盘上标有“3000imp/kW•h”字样（“3000imp/kW•h”指接在这个电能表上的电器每消耗1kW•h的电能，电能表上的指示闪烁3000次），现将若干盏规格都为“220V 20W”的节能灯接在该电能表上一起正常工作15min，电能表的指示灯闪烁了135次，这些节能灯消耗的电能为1.62×105J，接入的节能灯共有9盏．【解答】解：节能灯消耗的电能为：W=kW•h=0.045kW•h=1.62×105J；总功率为：P===180W，接入节能灯的盏数：n==9盏故答案为：1.62×105J；9．5．（2015•盐城）在家庭用电的调查研究综合实践活动中，小明观察到家中电能表的表盘如图所示，示数为320.6kW•h，用测电笔检测插座时，发现氖管发光，说明接触的是火线．使用测电笔时，手必须和笔尾（笔尖/笔尾）金属电极接触．【解答】解：从表盘上可以看出此时的读数为320.6kW•h；使用测电笔时，手指要接触笔尾的金属体，笔尖接触电线，若氖管发光，说明测电笔接触的是火线．故答案为：320.6；火；笔尾．6．（2014•无锡）小明4月底观察到自己家里的电能表如图所示，当地5月底再观察时，发现电能表示数为，则他家5月份消耗的电能为150kW•h，小明通过查阅资料了解到，电能表上的电流规格“10（40）A”中“10A”表示基本电流，它是确定电能表有关特性的电流值，“（40）A”是电能表能满足测量准确要求，且能长期正常运行的最大电流值，则他家里同时工作的用电器总功率不宜超过8800W．【解答】解：（1）5月份他家消耗的电能：W=7475.6kW•h﹣7325.6kW•h=150kW•h；（2）电路允许同时工作的用电器的最大功率：P=UI=220V×40A=8800W．故答案为：150；8800．7．（2014•福州）如图所示是家庭电子式电能表的表盘，其示数是318.6KW•h，表盘上标有“3200imp/kW•h”，表示每消耗1kW•h的电能，指示灯闪烁3200次，若家庭电路中只有一台电热水器在工作，该电能表的指示灯在4min内闪烁320次，则该热水器的实际功率是1500W．【解答】解：电能表的示数为318.6kW•h；因为“3200imp/（kW•h）”表示每消耗1kW•h的电能，指示灯闪烁3200次，所以闪烁320次，消耗电能：W=kW•h×320=0.1kW•h，该热水器的电功率：P===1.5kW=1500W．故答案为：318.6；1500．8．（2014•盐城）家庭电路中，熔断器是在电路超负荷运行或发生短路（短路/断路）故障时起保护作用的装置．小红家的电能表2月底的示数为，3月底的示数为，则她家3月份消耗的电能为51.6kW•h．电灯开关断开时，小红用测电笔分别检测该开关的两个接线柱，氖管一次发光，一次不发光．据此，小红不能（能/不能）确定该开关接在火线上．【解答】解：当电路短路时，电路中的电流就会很大，超过了熔断器的最大电流，则熔断器将会熔断起到对电路的保护作用；电能表就是用来测量家庭中某段时间消耗电能多少的测量仪器；小红家2月份消耗的电能为：月底电能表的示数﹣月初电能表的示数，即4373.4kW•h﹣4321.8kW•h=51.6kW•h；使用测电笔辨别火线和零线时，氖管发光，接触的是火线，不发光接触的是零线；开关和灯泡是串联接入的，开关接在零线上，检测该开关的两个接线柱，氖管也会一次发光，一次不发光，所以不能断定开关接在火线上．故答案为：短路；51.6；不能．9．（2014•广安）一天，小红看她家电能表的表盘如图所示，此时电能表的读数是314.5kW•h；该电能表的表盘每转300转，说明小红家的用电器消耗了0.5kW•h的电能．【解答】解：电能表的示数：314.5kW•h；小红家用电器消耗的电能：W=kW•h=0.5kW•h．故答案为：314.5；0.5．10．（2014•辽阳）小明学习了电功率的知识后，利用家里的电能表（如图）和手表测出了电饭锅的电功率．他只让电饭锅工作，测出电能表的转盘在1min转了15转，则电饭锅在这段时间内消耗的电能为 3.6×104 J，电饭锅的实际功率为600W．【解答】解：电能表的转盘转动15转消耗的电能：W=kW•h=0.01kW•h=3.6×104J，电饭锅的电功率：P===0.6kW=600W．故答案为：3.6×104；600．11．（2014•龙岩）如图是某家庭电路的电子式电能表表盘的部分数据（imp表示电能表指示灯闪烁的次数）．当电路中某用电器单独工作6min时，电能表指示灯闪烁了320imp，则在上述时间内，该用电器消耗的电能是0.1kW•h，用电器的功率是1000W．【解答】解：3200imp/kW•h表示电能表指示灯每闪烁1次，电路中消耗kW•h的电能，指示灯闪烁320次，电路消耗电能为：W=320×kW•h=0.1kW•h，用电器的功率：P===1kW=1000W．故答案为：0.1；1000．12．（2014•南宁）小明把电吹风机单独接入家庭电路并使其工作，发现电能表的转盘在0.1h内转过150圈，电能表铭牌如图所示，这段时间内，电吹风机消耗的电能是0.05kW•h，电功率是0.5kW．【解答】解：“3000r/kW•h”表示每消耗1kW•h的电能电能表的转盘转3000转，电能表的转盘转150转消耗的电能：W=×1kW•h=0.05kW•h，用电器的电功率：P===0.5kW．故答案为：0.05；0.5．13．（2014•宜宾）如图所示，英子家电能表的示数为1452.0kW•h，他家最多接入总功率为4400W 的用电器．【解答】解：（1）英子家电能表的示数为1452.0kW•h（2）根据表盘可知，电能表的标定电流是10A，额定电压是220V；则电能表能接入的最大功率是：P=UI=220V×20A=4400W，故他家最多接入总功率为4400W的用电器．故答案为：1452.0；4400．14．（2014•铁岭）某小区进行旧电路改造，给居民换了新式电子脉冲式电能表，其中有一个参数是1200imp/kW•h，顺顺把功率为1000W的电水壶单独接入电路且使其正常工作1min，电能表闪烁20次；电能属于二（选填“一”或“二”）次能源．【解答】解：（1）电水壶单独接入电路且使其正常工作1min消耗的电能：W=Pt=1000×10﹣3kW×h=kW•h，因电路中每消耗1kW•h的电能，电能表闪烁1200次，所以，电能表脉冲指示灯闪烁的次数：n=kW•h×1200imp/kW•h=20imp；（2）电能必须通过一次能源的消耗才能得到，是二次能源．故答案为：20；二．15．（2015•云南）家用电能表如图1所示，该电能表工作时的电流不应超过40A．在电风扇、扬声器、动圈式话筒中，利用图2中所揭示的原理工作的是动圈式话筒【解答】解：（1）图1电能表的参数中，40A是指短时间内允许通过电能表的最大电流，所以该电能表工作时的电流不应超过40A；（2）图2是研究电磁感应现象的实验，选项中：①电风扇的主要部件是电动机，是利用通电线圈在磁场中受力转动的原理制成；②扬声器是磁场中的线圈在通入交变电流时受力发生振动，即通电导体在磁场中受力；③当你对着话筒说话或唱歌时，产生的声音引起膜片振动，线圈和膜片是连在一起的，连在膜片上的线圈就一起振动，线圈在磁场里的振动，会切割磁感线产生感应电流，这就是电信号．这种感应电流随着声音的变化而变化，经过放大后，这个记载声音信号的感应电流经放大后传给扬声器，就通过扬声器还原成声音．所以动圈式话筒的工作原理，是电磁感应现象．故答案为：40；动圈式话筒．16．（2015•莱芜）一天晚上，小华在爷爷家发现爷爷家的电度表在10min内转了60转．如图所示，小华利用物理课上学到的知识，计算出了此时爷爷家用电器的总功率为0.5kW．如果当地家庭用电的收费标准是0.5元/kW•h．假设爷爷家平时用电时，用电器的总功率和此时总功率相同，平均每天用电4h，一个月按30天计算，爷爷家一个月的电费是30元．【解答】解：（1）由电能表的参数可知，电能表每转1r，电路中消耗kW•h的电能，电能表转60r，电路中消耗电能为：W=60×kW•h=kW•h．t=10min=h，所以用电器的功率为：P===0.5kW．（2）若按上述功率，小明爷爷家一个月消耗的电能是：W=Pt=0.5kW×4h×30=60kW•h；故需要交的电费是：60kW•h×0.5元/kW•h=30元；故答案为：0.5；30．17．（2015•庆阳）一个同学家中的电能表，月初示数为，月末示数为，则这个月该同学消耗的电能为50度，合 1.8×108J．【解答】解：一个月消耗的电能W=0268.1kw•h﹣0218.1kw•h=50kw•h=50度=50×3.6×106J=1.8×108J．故答案为：50；1.8×108．18．（2015•天水）小明家电能表上个月月底表盘数字是，这个月月底表盘数字如图所示，可知他家本月用电100度．他只让某电水壶工作，发现在10min内该电能表转盘转过了600转，则该电水壶的实际功率为1200W．【解答】解：（1）月底电能表示数W2=1362.5kW•h，小明家本月用电：W=W2﹣W1=1362.5kW•h﹣1262.5kW•h=100kW•h=100度．（2）电能表转盘转动600r，电路消耗的电能为：W'=600×kW•h=0.2kW•h，电热水壶单独工作时间；t=10min=h，电热水壶的实际功率：P===1.2kW=1200W．故答案为；100；1200．19．（2015•抚顺）如图是茜茜家的电能表，她家同时使用的用电器总功率不超过4400W．茜茜打开一台“220V 40W”的电风扇（其它用电器均未工作）．当电风扇工作半小时，电能表的转盘转64转．【解答】解：（1）电能表的工作电压U=220V，允许通过的最大电流I最大=20A，所以允许使用的用电器的最大电功率P最大=UI最大=220V×20A=4400W．（2）电风扇半小时消耗的电能为：W=0.04kW×0.5h=0.02kW•h，而电能表的转盘是消耗1KW•h转动3200转，所以0.02kW•h转盘就是转动3200r/kW•h×0.02kW•h=64转．故答案为：4400；64．20．（2015•广元）如图所示用来测量电能的仪表，这只电表此时的读数是107.0kW•h，当电路中只有一只电饭煲接入电路，正常工作0.5h，发现此电能表的转盘转过1500转，则这只电饭煲的额定功率是1000 W．【解答】解：从表盘上可以看出此时的读数为107.0kW•h，电表的转盘在0.5h内消耗的电能W=kW•h=0.5kW•h，该取暖器的电功率：P===1kW=1000W因为用电器正常工作，所以P额=P=1000W．故答案为：107.0；1000．21．（2015•山西）如图所示是现在家庭常用的电子式电能表表盘，表盘上标有3200imp/（kW•h），表示每消耗1kW•h的电能，指示灯闪烁3200次．小明将某家用电器单独接在该电能表上正常工作6min，电能表指示灯闪烁了320次．该家用电器的额定功率是1000W，则这个家用电器可能是电热水壶（选填“电热水壶”、“台灯”或“电视机”）．【解答】解：用电器消耗的电能：W=kW•h=0.1kW•h，用电器功率：P===1kW=1000W；因此该用电器是电热水壶．故答案为：1000；电热水壶．22．（2015•攀枝花）小明同学在家利用电能表（表盘上标有“3200imp/kw•h”的字样，它表示每消耗1kW•h 的电能，指示灯闪烁3200次）测量电熨斗的实际电功率．先把家中其余用电器从电源上断开，然后将该熨斗接入电路中让其单独工作，观察电能表，发现指示灯在4min内闪烁320次．该电熨斗的实际电功率是1500W．【解答】解：指示灯闪烁320次消耗的电能：W=kW•h=0.1kW•h；热水器的实际功率：P===1.5kW=1500W．故答案为：1500．23．（2015•邵阳）小丽同学家电饭煲上的铭牌模糊不清，她想利用标有“3000revs/（kW•h）”字样的电能表测量电饭煲的功率．她断开家中的其他电器，只将电饭煲接入电路，测得电能表在1min内转了50圈，则电饭煲的功率是1000W．【解答】解：转盘转动50转消耗电能：W=kW•h=kW•h；电饭煲的功率：P===1kW=1000W．故答案为：1000．24．（2015•茂名）如图所示是电动机结构的示意图，F为换向器，它的作用是使线圈在平衡位置自动改变线圈中的电流方向．闭合开关S，线圈缓慢转动，现要使线圈转动加快，可以增大线圈中电流．小明用图乙所示的电子式电能表测额定电压为220V洗衣机的功率，当电路中只有洗衣机正常工作时，电能表的指示灯在3 min内闪烁30次，则该洗衣机的额定功率是200W．（3000imp/kW•h表示消耗1千瓦时电能指示灯闪烁3000次）【解答】解：电动机能连续转动是利用了换向器使线圈在平衡位置自动改变线圈中的电流方向；使得线圈转速加快，可以增大线圈中电流；可以换用磁性更强的磁体．洗衣机在额定电压下消耗的电能为W=kW•h=0.01kW•h，由于洗衣机正常工作，则P额=P===0.2kW=200W．故答案为：使线圈在平衡位置自动改变线圈中的电流方向；增大线圈中电流；200．三、解答题（共6小题）25．（2015•武汉）某同学观察到他家里的电能表及空气开关如图所示．电能表上标识的“10（20）A”表示这个电能表的标定电流为10A，这个电能表的额定最大电流为20A．他家同时工作的用电器的总功率不能超过4400W．该同学家的进户线是①②（填序号）【解答】解：（1）“10A”表示电能表的标定电流，“20A”表示电能表短时间允许通过的最大电流．家中用电器的总功率不能超过：P大=UI=220V×20A=4400W；（2）家庭电路中，火线和零线两条输电线进户以后先接到电能表上，电能表后接的是总开关，由图可知①②是该同学家的进户线，故答案为：标定；这个电能表的额定最大；4400；①②．26．（2015•日照）我国北方冬天比较寒冷，许多家庭安装了一种利用电来取暖的床﹣﹣“韩式电热坑”．其工作电路可简化为如图所示，其中K为保护开关，平常处于闭合状态，当温度超过某一警戒温度时自动断开，扇形导体S为旋转型选档开关，可绕0点旋转，每次都和相邻的两触点同时接触，从而实现关、低、中、高四个档位的转换（档位顺序未知，电功率越大档位越高）．小明在家里利用所学的物理知识来测量该电热炕的电功率．他先关闭家里其它所有的用电器，然后将S旋转到与触点1、2连接，观察发现家里标有“3000r/（kW•h）”的电能表的转盘在1min内刚好转了20转．已知R1和R2是发热电阻，R2的阻值是R1的2倍，其它电阻忽略不计，小明家电压恒为220V．完成下列问题：。
