电力系统元件

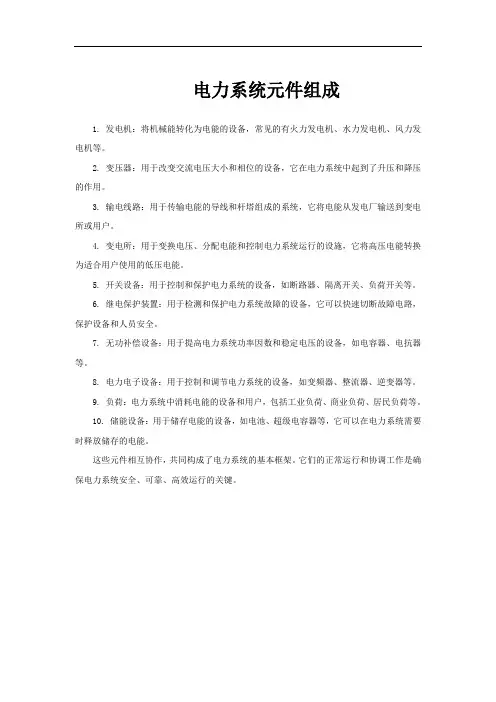

电力系统元件组成
1. 发电机：将机械能转化为电能的设备，常见的有火力发电机、水力发电机、风力发电机等。

2. 变压器：用于改变交流电压大小和相位的设备，它在电力系统中起到了升压和降压的作用。

3. 输电线路：用于传输电能的导线和杆塔组成的系统，它将电能从发电厂输送到变电所或用户。

4. 变电所：用于变换电压、分配电能和控制电力系统运行的设施，它将高压电能转换为适合用户使用的低压电能。

5. 开关设备：用于控制和保护电力系统的设备，如断路器、隔离开关、负荷开关等。

6. 继电保护装置：用于检测和保护电力系统故障的设备，它可以快速切断故障电路，保护设备和人员安全。

7. 无功补偿设备：用于提高电力系统功率因数和稳定电压的设备，如电容器、电抗器等。

8. 电力电子设备：用于控制和调节电力系统的设备，如变频器、整流器、逆变器等。

9. 负荷：电力系统中消耗电能的设备和用户，包括工业负荷、商业负荷、居民负荷等。

10. 储能设备：用于储存电能的设备，如电池、超级电容器等，它可以在电力系统需要时释放储存的电能。

这些元件相互协作，共同构成了电力系统的基本框架。

它们的正常运行和协调工作是确保电力系统安全、可靠、高效运行的关键。

3电力系统元件参数及等值电路电力系统的元件参数和等值电路是电力系统中至关重要的部分，它们决定了电力系统的性能和运行稳定性。

在电力系统中，主要的元件包括变压器、发电机、电力线路、开关设备等，这些元件各自具有不同的参数和等值电路模型。

下面将介绍电力系统中常见的元件参数以及它们的等值电路模型。

1.变压器变压器是电力系统中常见的元件之一，它主要用于改变电压的大小。

变压器的参数包括变比、额定功率、绕组电阻、绕组电感等。

变压器的等值电路模型通常包括两个绕组，每个绕组都包含一个电阻和一个电感。

变压器的等值电路模型可以用来计算电流、功率损耗等。

2.发电机发电机是用来将机械能转化为电能的设备，它的参数包括额定功率、功率因数、电压、电流等。

发电机的等值电路模型通常包括一个电动势、一个串联阻抗和一个并联电导。

发电机的等值电路模型可以用来计算电压、电流、功率输出等。

3.电力线路电力线路是电力系统中用来传输电能的设备，它的参数包括线路长度、线路电阻、线路电抗等。

电力线路的等值电路模型通常包括一个串联电阻和一个并联电抗。

电力线路的等值电路模型可以用来计算电压降、损耗功率等。

4.开关设备开关设备是电力系统中用来控制电路通断的设备，它的参数包括额定电流、额定电压、动作特性等。

开关设备的等值电路模型通常包括一个串联电阻和一个并联电容。

开关设备的等值电路模型可以用来计算电流、电压、功率损耗等。

总结来说，电力系统中的元件参数和等值电路是电力系统设计和运行的基础。

了解各个元件的参数和等值电路模型，可以帮助工程师设计和分析电力系统，确保其正常运行和稳定性。

同时，不同元件之间的参数和等值电路模型之间也需要考虑其相互影响，以确保整个电力系统的协调运行。

因此，对电力系统中的元件参数和等值电路模型有深入的了解是非常重要的。

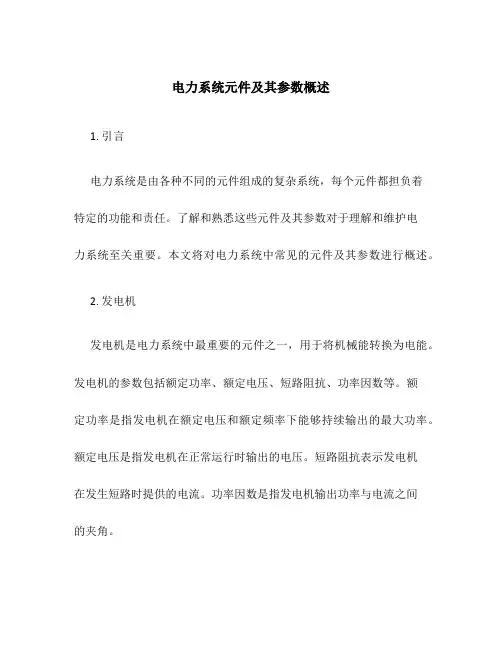

电力系统元件及其参数概述1. 引言电力系统是由各种不同的元件组成的复杂系统，每个元件都担负着特定的功能和责任。

了解和熟悉这些元件及其参数对于理解和维护电力系统至关重要。

本文将对电力系统中常见的元件及其参数进行概述。

2. 发电机发电机是电力系统中最重要的元件之一，用于将机械能转换为电能。

发电机的参数包括额定功率、额定电压、短路阻抗、功率因数等。

额定功率是指发电机在额定电压和额定频率下能够持续输出的最大功率。

额定电压是指发电机在正常运行时输出的电压。

短路阻抗表示发电机在发生短路时提供的电流。

功率因数是指发电机输出功率与电流之间的夹角。

变压器是电力系统中用来改变电压的元件。

电力系统中通常存在多个不同电压等级的电网，变压器承担着将电能从一个等级转换到另一个等级的重要任务。

变压器的参数包括额定容量、变比、短路阻抗等。

额定容量是指变压器在额定电压下能够持续输出的最大容量。

变比表示变压器的输入电压和输出电压之间的比例关系。

短路阻抗表示变压器在发生短路时提供的电流。

4. 输电线路输电线路是电力系统中用来传输电能的元件。

它们负责将发电厂产生的电能输送到用户终端。

输电线路的参数包括额定电压、线路电阻、线路电抗、电缆长度等。

额定电压是指输电线路能够承受的最高电压。

线路电阻和线路电抗分别表示输电线路对电流的阻力和对电压的阻力。

电缆长度表示输电线路的长度，影响电能传输的损耗和电压降。

开关设备是电力系统中用来控制和保护电路的元件。

它们可以打开或关闭电路，以保障系统的安全运行。

开关设备的参数包括额定电流、额定电压、短路承受能力等。

额定电流是指开关设备能够承受的最大电流。

额定电压是指开关设备能够承受的最高电压。

短路承受能力表示开关设备在发生短路时能够承受的电流。

6. 保护装置保护装置是电力系统中用来检测和隔离故障的元件。

它们负责保护电力系统中的其他元件免受过电流、过电压和短路等故障的影响。

保护装置的参数包括动作电流、动作时间、灵敏度等。

电力元器件符号大全
电力元器件符号是指在电路图纸上使用的符号，用于表示不同
的电力元器件，便于工程师和技术人员阅读和理解电路图。

在电力
系统中，常见的电力元器件包括电阻、电容、电感、开关、断路器、变压器等。

以下是一些常见电力元器件的符号及其含义：
1. 电阻，电阻一般用矩形框表示，两端连接线条，常用的符号
为Ω，表示单位为欧姆。

电阻的数值通常标在符号的旁边。

2. 电容，电容一般用两条平行线表示，两端连接线条，常用的
符号为F，表示单位为法拉。

电容的数值通常标在符号的旁边。

3. 电感，电感一般用两条弯曲线表示，两端连接线条，常用的
符号为H，表示单位为亨利。

电感的数值通常标在符号的旁边。

4. 开关，开关有多种类型，常见的开关符号为一条直线和一个
交叉的圆圈，表示开关的断开和闭合状态。

5. 断路器，断路器一般用矩形框表示，内部有一个三角形，表
示断路器的断开和闭合状态。

6. 变压器，变压器一般用两个相互交叉的线圈表示，表示变压
器的输入输出端。

以上是一些常见电力元器件的符号及其含义，工程师在设计电
路图时需要熟练掌握这些符号，以便准确地表示电路中各个元器件
的连接和功能。

同时，不同的国家和地区可能有略微不同的符号标准，因此在进行国际合作或跨国设计时，也需要注意符号的统一性。

希望以上信息能够帮助你对电力元器件符号有一个全面的了解。

电力系统分析基础知识一、电力系统的基本概念No.1 电力系统的组成和接线方式1、电力系统的四大主要元件：发电机、变压器、电力线路、负荷。

2、动力系统包括动力部分（火电厂的锅炉和汽轮机、水电厂的水库和水轮机、核电厂的核反应堆和汽轮机）和电力系统。

3、电力网包括变压器和电力线路。

4、用户只能从一回线路获得电能的接线方式称为无备用接线方式。

No.2 电力系统的运行特点1、电能的生产、传输、分配和消费具有：①重要性、②快速性、③同时性。

2、电力系统运行的基本要求：①安全可靠持续供电（首要要求）、②优质、③经济3、根据负荷的重要程度（供电可靠性）将负荷分为三级。

4、电压质量分为：①电压允许偏差、②三相电压允许不平衡度、③公网谐波、④电压允许波动与闪变5、衡量电能质量的指标：①电压、②频率、③波形（电压畸变率）6、10kV公用电网电压畸变率不超过4%。

7、抑制谐波的主要措施：①变压器星三角接线、②加装调谐波器、③并联电容/串联电抗、④增加整流器的脉冲次数8、衡量电力系统运行经济性的指标：①燃料损耗率、②厂用电率、③网损率9、线损包括：①管理线损、②理论线损、③不明线损10、线损计算方法：①最大负荷损耗时间法②最大负荷损失因数法③均方根电流法No.3 电力系统的额定频率和额定电压1、电力线路的额定电压（也称电力网的额定电压）与用电设备的额定电压相同。

2、正常运行时电力线路首端的运行电压常为用电设备额定电压的105%，末端电压为额定电压。

3、发电机的额定电压比电力网的额定电压高5%。

4、变压器的一次绕组相当于用电设备，其额定电压与电力线路的额定电压相同；但变压器直接与发电机相连时，其额定电压与发电机额定电压相同，即为该电压级额定电压的105%。

5、变压器的二次绕组相当于电源，其输出电压应较额定电压高5%，但因变压器本身漏抗的电压损耗在额定负荷时约为5%，所以变压器二次侧的额定电压规定比额定电压高10%。

6、降压变压器二次侧连接10kV线路，当短路电压百分比小于7.5%（变压器本身漏抗的电压损耗较小）时，比线路额定电压高5%。

电力系统元件符号
电力系统元件符号是用于表示电力系统中各种设备和元件的图形符号，这些符号有助于在设计图纸和工程文件中清晰地表达电力系统的结构和组成。

以下是一些常见的电力系统元件符号：
1. 发电机：表示交流电源（包括发电机）的符号为一个圆形，内部带有斜线，表示旋转磁场。

2. 变压器：表示变压器的符号为一个矩形，内部有两条平行线，表示绕组。

3. 断路器：表示断路器的符号为一个矩形，内部带有切断线，表示断路器的开关状态。

4. 开关：表示开关的符号为一个矩形，内部带有垂直线，表示开关的闭合状态。

5. 接触器：表示接触器的符号为一个矩形，内部带有垂直线和斜线，表示接触器的开关状态。

6. 继电器：表示继电器的符号为一个矩形，内部带有垂直线和斜线，表示继电器的开关状态。

7. 电流表：表示电流表的符号为一个圆形，内部带有短线和长线，表示电流表的指针。

8. 电压表：表示电压表的符号为一个圆形，内部带有长线，表示电压表的指针。

9. 电阻：表示电阻的符号为一个矩形，内部带有斜线，表示电阻的阻值。

10. 电缆：表示电缆的符号为两根平行线，表示电缆的导体。

11. 灯泡：表示灯泡的符号为一个圆形，内部带有斜线，表示灯泡的发光状态。

12. 电源：表示电源的符号为一个长方形，内部带有斜线，表示电源的输出。

这些符号仅为常见的一部分，实际应用中，电力系统元件符号可能会有所不同，具体取决于设计标准和规范。

在实际工程中，还需注意符号的尺寸、颜色、线型等细节。
