LED发光二极管工作原理

LED发光二极管原理（图文）半导体发光器件包括半导体发光二极管（简称LED）、数码管、符号管、米字管及点阵式显示屏（简称矩阵管）等。

事实上，数码管、符号管、米字管及矩阵管中的每个发光单元都是一个发光二极管。

一、半导体发光二极管工作原理、特性及应用（一）LED发光原理发光二极管是由Ⅲ-Ⅳ族化合物，如GaAs（砷化镓）、GaP（磷化镓）、GaAsP（磷砷化镓）等半导体制成的，其核心是PN结。

因此它具有一般P-N结的I-N特性，即正向导通，反向截止、击穿特性。

此外，在一定条件下，它还具有发光特性。

在正向电压下，电子由N区注入P区，空穴由P 区注入N区。

进入对方区域的少数载流子（少子）一部分与多数载流子（多子）复合而发光，如图1所示。

假设发光是在P区中发生的，那么注入的电子与价带空穴直接复合而发光，或者先被发光中心捕获后，再与空穴复合发光。

除了这种发光复合外，还有些电子被非发光中心（这个中心介于导带、介带中间附近）捕获，而后再与空穴复合，每次释放的能量不大，不能形成可见光。

发光的复合量相对于非发光复合量的比例越大，光量子效率越高。

由于复合是在少子扩散区内发光的，所以光仅在靠近PN结面数μm以内产生。

理论和实践证明，光的峰值波长λ与发光区域的半导体材料禁带宽度Ｅg有关，即λ≈1240/Eg（mm）式中Eg的单位为电子伏特（eV）。

若能产生可见光（波长在380nm紫光～780nm红光），半导体材料的Eg应在3.26～1.63eV之间。

比红光波长长的光为红外光。

现在已有红外、红、黄、绿及蓝光发光二极管，但其中蓝光二极管成本、价格很高，使用不普遍。

（二）LED的特性1．极限参数的意义（1）允许功耗Pm:允许加于LED两端正向直流电压与流过它的电流之积的最大值。

超过此值，LED发热、损坏。

（2）最大正向直流电流IFm：允许加的最大的正向直流电流。

超过此值可损坏二极管。

（3）最大反向电压VRm：所允许加的最大反向电压。

led灯的工作原理
LED灯的工作原理是基于半导体材料的发光现象。

LED是英
文Light Emitting Diode（发光二极管）的缩写。

它由两种半导体材料P型和N型材料组成，这两种材料之间形成PN结，当施加正向电压时，正向电流从P端流向N端，同时电子从N
端向P端流动。

当电子和空穴在PN结的接触处重新组合时，会产生能量，能
量以光子的形式释放出来，即产生光。

LED的发光颜色取决
于使用的半导体材料和能带结构，不同的材料和结构产生不同的光谱。

LED灯工作时，通过在电路中加入适当的限流电阻，以控制
电流的大小，使LED能够正常发光并避免过流损坏。

此外，LED对温度比较敏感，过高的温度会影响其发光效果和寿命，因此一般会在LED灯的设计中考虑散热问题。

LED灯具有节能、寿命长、发光效果好、颜色饱满等优点，
因此在照明行业得到广泛应用。

led发光工作原理
LED（Light Emitting Diode），即发光二极管，是一种能够将
电能转化为光能的电子器件。

LED的发光工作原理主要包括
晶体管效应和发射辐射效应。

1. 晶体管效应：LED是由半导体材料构成的，最常用的是砷
化镓（GaAs）、氮化镓（GaN）等。

在材料中，掺杂有少量
的杂质，形成了N型和P型区域。

当施加电压使两个区域连
接时，会形成一个PN结。

在正向偏置时，电子从N型区域向
P型区域迁移，空穴从P型区域向N型区域迁移。

当电子与空穴在PN结相遇时，会发生复合作用，电子的能量以光子的形
式释放出来，产生光。

2. 发射辐射效应：在发光的过程中，与材料内部不受控制的复合作用相对应，还有受控制的辐射作用。

当电子从N型区域
向P型区域迁移时，由于PN结的特殊结构和材料的能带结构，使得电子的能级会降低，形成能带差。

当电子与空穴结合时，电子的能级下降，动能减小，能级差会以光子的形式释放出来，产生发光。

总结来说，LED的发光工作原理基于半导体材料的PN结特性，在正向电压下，电子和空穴在PN结相遇并复合时会释放能量，产生光。

同时，由于材料的能带结构，电子在向P型区域迁
移的过程中会产生受控制的辐射作用，形成发射辐射效应。

这两个效应共同作用，使LED能够实现高效的发光，成为一种
常见的光源。

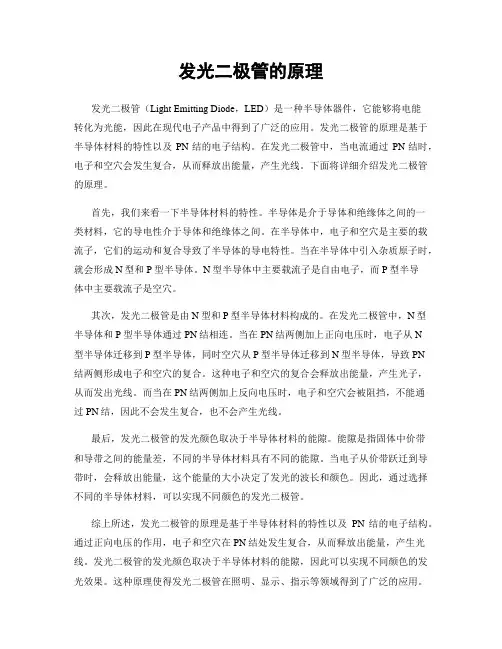

发光二极管的原理发光二极管（Light Emitting Diode，LED）是一种半导体器件，它能够将电能转化为光能，因此在现代电子产品中得到了广泛的应用。

发光二极管的原理是基于半导体材料的特性以及PN结的电子结构。

在发光二极管中，当电流通过PN结时，电子和空穴会发生复合，从而释放出能量，产生光线。

下面将详细介绍发光二极管的原理。

首先，我们来看一下半导体材料的特性。

半导体是介于导体和绝缘体之间的一类材料，它的导电性介于导体和绝缘体之间。

在半导体中，电子和空穴是主要的载流子，它们的运动和复合导致了半导体的导电特性。

当在半导体中引入杂质原子时，就会形成N型和P型半导体。

N型半导体中主要载流子是自由电子，而P型半导体中主要载流子是空穴。

其次，发光二极管是由N型和P型半导体材料构成的。

在发光二极管中，N型半导体和P型半导体通过PN结相连。

当在PN结两侧加上正向电压时，电子从N型半导体迁移到P型半导体，同时空穴从P型半导体迁移到N型半导体，导致PN结两侧形成电子和空穴的复合。

这种电子和空穴的复合会释放出能量，产生光子，从而发出光线。

而当在PN结两侧加上反向电压时，电子和空穴会被阻挡，不能通过PN结，因此不会发生复合，也不会产生光线。

最后，发光二极管的发光颜色取决于半导体材料的能隙。

能隙是指固体中价带和导带之间的能量差，不同的半导体材料具有不同的能隙。

当电子从价带跃迁到导带时，会释放出能量，这个能量的大小决定了发光的波长和颜色。

因此，通过选择不同的半导体材料，可以实现不同颜色的发光二极管。

综上所述，发光二极管的原理是基于半导体材料的特性以及PN结的电子结构。

通过正向电压的作用，电子和空穴在PN结处发生复合，从而释放出能量，产生光线。

发光二极管的发光颜色取决于半导体材料的能隙，因此可以实现不同颜色的发光效果。

这种原理使得发光二极管在照明、显示、指示等领域得到了广泛的应用。

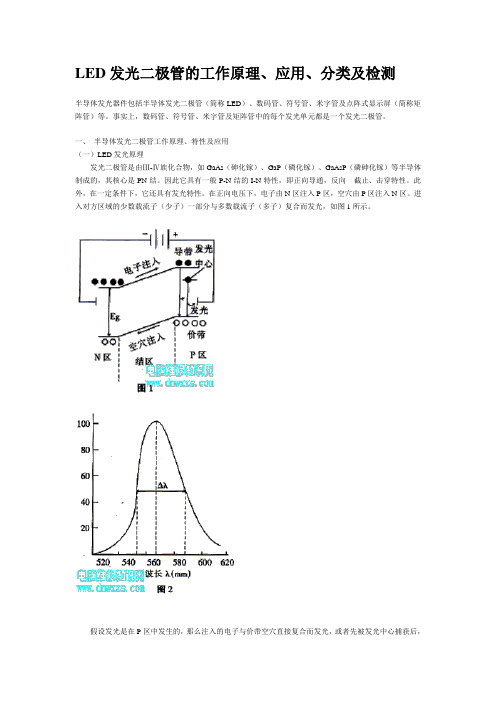

LED发光二极管的工作原理、应用、分类及检测半导体发光器件包括半导体发光二极管（简称LED）、数码管、符号管、米字管及点阵式显示屏（简称矩阵管）等。

事实上，数码管、符号管、米字管及矩阵管中的每个发光单元都是一个发光二极管。

一、半导体发光二极管工作原理、特性及应用（一）LED发光原理发光二极管是由Ⅲ-Ⅳ族化合物，如GaAs（砷化镓）、GaP（磷化镓）、GaAsP（磷砷化镓）等半导体制成的，其核心是PN结。

因此它具有一般P-N结的I-N特性，即正向导通，反向截止、击穿特性。

此外，在一定条件下，它还具有发光特性。

在正向电压下，电子由N区注入P区，空穴由P区注入N区。

进入对方区域的少数载流子（少子）一部分与多数载流子（多子）复合而发光，如图1所示。

假设发光是在P区中发生的，那么注入的电子与价带空穴直接复合而发光，或者先被发光中心捕获后，再与空穴复合发光。

除了这种发光复合外，还有些电子被非发光中心（这个中心介于导带、介带中间附近）捕获，而后再与空穴复合，每次释放的能量不大，不能形成可见光。

发光的复合量相对于非发光复合量的比例越大，光量子效率越高。

由于复合是在少子扩散区内发光的，所以光仅在靠近PN结面数μm以内产生。

理论和实践证明，光的峰值波长λ与发光区域的半导体材料禁带宽度Ｅg有关，即λ≈1240/Eg（mm）式中Eg的单位为电子伏特（eV）。

若能产生可见光（波长在380nm紫光～780nm红光），半导体材料的Eg应在3.26～1.63eV之间。

比红光波长长的光为红外光。

现在已有红外、红、黄、绿及蓝光发光二极管，但其中蓝光二极管成本、价格很高，使用不普遍。

（二）LED的特性1．极限参数的意义（1）允许功耗Pm:允许加于LED两端正向直流电压与流过它的电流之积的最大值。

超过此值，LED发热、损坏。

（2）最大正向直流电流IFm：允许加的最大的正向直流电流。

超过此值可损坏二极管。

（3）最大反向电压VRm：所允许加的最大反向电压。

1、LED发光工作原理：LED发光二极管是一种固态的半导体器件，它可以直接把电能转化成光能。

它和其他半导体器件一样，都是由一个P-N结组成，也具有单向导电性。

在给LED加上正向电压时N区的电子会被推向P区，在P区与空穴复合，P区空穴被推向N区，在N区里电子和空穴复合，然后以光子的形式发出能量。

P-N结加反向电压，少数载流子难以注入，故不发光。

3、LED芯片的封装结构分类：Chip结构：又分为单极芯片封装结构和双极芯片封装结构。

单极芯片封装结构是芯片负极通过银胶与PCB板铜箔链接，正极通过铝线绑定与PCB铜箔相连接。

主要用于底背光。

双极芯片封装结构芯片正负极均通过铝线绑定与PCB铜箔相连接。

SMD结构：（表面贴装器件）：SMD是将芯片采用回流焊的形式焊接在一个小的PCB板上，厂商提供的都是4.0x4.0mm的焊盘并用树脂固定的LED。

常用于侧背光和彩屏产品。

LAMP结构：原理同SMD封装原理雷同，只是外形结构有差异，它主要是有两个支架PIN脚。

亮度范围100—1500mcd，主要用于侧背光产品。

4封装技术的发展趋势（1）采用大面积芯片封装（2）开发新的封装材料（3）多芯片集成封装（4）平面模块化封装LED的主要问题LED的结温由于目前芯片技术的限制，LED的光电转换效率有待提高，在发光的同时，大约有60%的电能转化为热能释放掉，这就要求在应用LED时要做好散热工作。

以确保LED的正常使用。

当LED结温升高时，器件的光通量会逐渐降低，而当温度降低时，光通量会增大，一般情况下，这种变化是可逆和可恢复的。

高温下还会对器件性能产生变化，一般来说结温越高，器件性能衰减就越快，在发光波长中，发光的主波长会向长波方向飘移，约0.2—0.3nm/℃因此在使用LED器件时做好散热是必要条件。

LED的结温量当然在做好散热的同时我们也需要知道LED产生的结温量是多少？下面我们可以通过一个公式来计算：Rjc=（Tj-Tc）/PdRjc：在选定一个LED以后，从数据中查到起Rjc；Tj：为结温；Tc：为LED散热垫温度；Pd：Pd与LED的正向压降Vf及LED的正向电流的关系为：Pd=Vf×If；LED的散热方法：良好的散热设计主要出于以下考虑：（1）提高LED效率、提高电流、LED芯片要有更高结温；（2）LED光学性能提高及较高的可靠性，都依赖于芯片的结温。

led灯的工作原理与结构LED灯是一种高效、节能、环保的光源，被广泛应用于照明、显示等领域。

它的工作原理基于半导体材料的特性，结构包括发光芯片、封装材料和电路控制器。

一、工作原理LED（Light Emitting Diode）即发光二极管，是一种将电能直接转化为光能的器件。

它的工作原理基于半导体材料的特性，当有电流通过时，会激发半导体中的载流子（电子和空穴）复合放出能量，从而产生光。

LED芯片是LED灯中最核心的部分，它由P型半导体和N型半导体组成。

两种半导体之间形成PN结，在正向偏置电压下，电子从N区注入P区与空穴复合放出能量，产生光；在反向偏置下，则无法通过PN 结。

二、结构组成1. 发光芯片发光芯片是LED灯中最核心的部分，其材料主要有GaAsP、GaP、GaAs等。

不同材料具有不同的波长和颜色特性。

2. 封装材料封装材料主要用于保护发光芯片，防止外界环境的影响。

常用的封装材料有环氧树脂、硅胶等。

3. 电路控制器电路控制器主要用于控制LED灯的亮度、颜色等参数。

常见的控制方式有PWM（脉宽调制）、DMX512等。

三、优势与应用1. 高效节能：相比传统光源，LED灯具有更高的能量利用率和更低的能量消耗。

2. 环保健康：LED灯不含汞、铅等有害物质，对环境和人体健康无害。

3. 长寿命：LED灯寿命长达数万小时，几乎不需要维护更换。

4. 广泛应用：LED灯广泛应用于照明、显示、信号指示等领域，如室内照明、路灯、汽车灯具、显示屏等。

总之，LED灯作为一种高效节能、环保健康的光源，将在未来得到更广泛的应用和发展。

发光二极管工作原理发光二极管（Light Emitting Diode，简称LED）是一种能够将电能转化为光能的电子元件。

它是由正负两个极性材料组成的二极管，并且在其中夹带一段发光原件。

通过外加电压，电流在两个极性之间流动，并且当电流通过发光元件时，发光元件发出可见光。

在发光二极管中，有两种关键材料：P型半导体和N型半导体。

P型半导体具有正电荷，N型半导体具有负电荷。

这两种半导体材料的结合形成了一个PN结。

在PN结的界面上，会形成一个电子势垒，该势垒会阻止自由电子从N型半导体进入到P型半导体。

当一个正向电压施加在发光二极管的两极之间时，电子从N型半导体流向P型半导体，而空穴则从P型半导体流向N型半导体。

这些电子和空穴会在PN结区域以及临近的透明区域相遇，并继续向前流动。

当电子与空穴相遇时，发生载流子的复合作用。

复合作用会释放出过剩的能量，这些能量会以光的形式释放出来。

发光二极管的工作原理可以通过能带结构来解释。

能带是描述原子内部电子能级的理论模型。

在固体中，原子间距离很近，电子的能带会形成能带结构。

在能带结构中，分为价带和导带。

价带中的电子都是处于束缚状态，只有少数电子能够被激发到导带中。

当电子处于导带时，它的能量比在比较大的范围内。

发光二极管的材料具有特殊的能带结构。

例如，蓝色和绿色LED使用氮化镓（GaN）作为材料。

氮化镓的能带结构使其能够发射蓝色和绿色光。

红色LED使用砷化铝砷（AlAs）和砷化镓（GaAs）作为材料，具有适合发射红色光的能带结构。

发光二极管具有许多优点，使其成为现代电子设备中广泛应用的光源。

首先，发光二极管的能源转换效率很高，可以将大部分输入电能转化为光能，相比传统的照明方法，LED能够节省大量能源。

其次，发光二极管寿命很长，通常可达到数万小时以上。

此外，LED的体积小、重量轻，并且能够快速开启和关闭，这些特性使其适用于许多应用场景，如车灯、显示屏和照明等。

综上所述，发光二极管通过电子和空穴之间的复合作用将电能转化为光能。

发光二极管(LED)工作原理发光二极管(LED)工作原理发光二极管工作原理发光二极管通常称为LED，它们虽然名不见经传，却是电子世界中真正的英雄。

它们能完成数十种不同的工作，并且在各种设备中都能找到它们的身影。

它们用途广泛，例如它们可以组成电子钟表表盘上的数字，从遥控器传输信息，为手表表盘照明并在设备开启时向您发出提示。

如果将它们集结在一起，可以组成超大电视屏幕上的图像，或是用于点亮交通信号灯。

本质上，LED只是一种易于装配到电子电路中的微型灯泡。

但它们并不像普通的白炽灯，它们并不含有可烧尽的灯丝，也不会变得特别烫。

它们能够发光，仅仅是半导体材料内的电子运动的结果，并且它们的寿命同普通的晶体管一样长。

在本文中，我们会分析这些无所不在的闪光元件背后的简单原理，与此同时也会阐明一些饶有趣味的电学及光学原理。

二极管是最简单的一种半导体设备。

广义的半导体是指那些具有可变导电能力的材料。

大多数半导体是由不良导体掺入杂质（另一种材料的原子）而形成的，而掺入杂质的过程称为掺杂。

就LED而言，典型的导体材料为砷化铝镓(AlGaAs)。

在纯净的砷化铝镓中，每个原子与相邻的原子联结完好，没有多余的自由电子（带负电荷的粒子）来传导电流。

而材料经掺杂后，掺入的原子打破了原有平衡，材料内或是产生了自由电子，或是产生了可供电子移动的空穴。

无论是自由电子数目的增多还是空穴数目的增多，都会增强材料的导电性。

具有多余电子的半导体称为N型材料，因其含有多余的带负电荷的粒子。

在N型材料中，自由电子能够从带负电荷的区域移往带正电荷的区域。

拥有多余空穴的半导体称为P型材料，因为它在导电效果上相当于含有带正电荷的粒子。

电子可以在空穴间转移，从带负电荷的区域移往带正电荷的区域。

因此，空穴本身就像是从带正电荷的区域移往带负电荷的区域。

一个二极管由一段P型材料同一段N型材料相连而成，且两端连有电极。

这种结构只能沿一个方向传导电流。

当二极管两端不加电压时，N型材料中的电子会沿着层间的PN结(junction)运动，去填充P型材料中的空穴，并形成一个耗尽区。

节能环保优势
发光二极管具有高亮度、低能耗、 长寿命等优点，在照明领域的应用 有助于节能环保。
创新应用
随着技术的发展，发光二极管在照 明领域的应用不断创新，如智能照 明、可调光照明等。
显示技术领域应用现状及趋势分析
显示技术应用概述
发光二极管在显示技术领域的应 用涉及手机、电视、电脑等电子
产品。
高清显示优势
02
基本结构包括阳极、阴极和PN结 ，通常采用砷化镓、磷化镓等半 导体材料制成。
发展历程及现状
20世纪60年代初期，发光二极管被发 明，最初只能发出低亮度的红光。
目前，发光二极管已经广泛应用于照 明、显示、指示等领域，成为现代电 子科技领域不可或缺的一部分。
随着技术的不断进步，发光二极管的 亮度、效率和寿命都得到了显著提高 ，同时出现了多种颜色的LED。
色还原度越好。种颜色的光 ，包括红、绿、蓝三原色 及混合色，可实现全彩显 示。
色彩均匀度
优质LED发光均匀，无明 显的色斑和阴影。
视觉舒适度
LED光线柔和，无频闪和 紫外线辐射，长时间观看 不易疲劳。
节能环保优势分析
高效节能
LED发光效率高，相同亮度下比 传统照明节能80%以上。
照明领域应用
将发光二极管应用于室内照明、景观 照明等领域，推动照明产业的升级和 变革。
显示领域应用
将发光二极管应用于显示器背光、广 告屏等领域，提高显示质量和视觉效 果。
汽车领域应用
将发光二极管应用于汽车照明、仪表 盘等领域，提高汽车的安全性和舒适 性。
生物医疗领域应用
将发光二极管应用于生物成像、医疗 诊断等领域，推动生物医疗技术的发 展和创新。
应用领域与前景
照明领域

led灯的工作原理与结构LED灯的工作原理与结构LED灯，即发光二极管灯，是一种半导体光源，具有高效、节能、环保等优点，被广泛应用于照明、显示、指示等领域。

那么，LED 灯的工作原理是什么？它的结构又是怎样的呢？一、LED灯的工作原理LED灯的发光原理是电子能级跃迁发光。

当外加电压使得半导体中的电子和空穴结合时，电子由高能级跃迁至低能级释放出能量，这个能量以光子的形式发射出来，产生光线。

这就是LED灯发光的基本原理。

LED灯的发光原理与普通白炽灯、荧光灯等不同，LED灯发光不依赖于热量，因此发光效率更高，且寿命更长。

此外，LED灯还可以通过控制电流的大小来调节亮度，具有调光性能。

二、LED灯的结构LED灯的结构主要包括LED芯片、封装胶、导电板、散热器等部分。

1. LED芯片：LED芯片是LED灯的核心部件，是半导体材料形成的PN结，通过外加电压激发电子和空穴结合发光。

2. 封装胶：LED芯片通过封装胶封装在一起，起到保护作用，同时还能散射光线，提高光的均匀性。

3. 导电板：导电板是LED灯的电路板，用于连接LED芯片和电源，传递电流。

4. 散热器：LED灯在工作过程中会产生热量，散热器用于散热，保持LED芯片的工作温度在安全范围内。

总的来说，LED灯的结构简单、紧凑，具有体积小、重量轻、耐用性高等优点。

不仅如此，LED灯还能灵活设计各种形状，满足不同场景的需求。

三、LED灯的应用由于LED灯具有高效节能、环保无污染等特点，因此在各个领域得到广泛应用。

1. 照明领域：LED灯被广泛应用于家庭照明、商业照明、景观照明等，取代传统的白炽灯、荧光灯，节能环保。

2. 显示领域：LED显示屏、LED电子屏广泛应用于室内外广告、信息发布、舞台演出等领域，具有亮度高、色彩鲜艳、清晰度高等优点。

3. 指示领域：LED指示灯、LED指示屏被广泛应用于电子产品、汽车、航空航天等领域，具有快速响应、长寿命等优点。

随着科技的不断发展，LED灯的性能不断提升，应用领域也在不断扩大，LED灯已成为未来照明的主流产品。

led灯的发光原理LED灯的发光原理。

LED灯，全称为发光二极管（Light Emitting Diode），是一种能够发出可见光的半导体器件。

它的发光原理是基于固体发光的电致发光原理。

在LED灯中，当电流通过半导体材料时，电子和空穴结合释放出能量，产生光子，从而实现发光。

下面我们将详细介绍LED灯的发光原理。

首先，LED灯的发光原理基于半导体材料的特性。

半导体是一种电阻介于导体和绝缘体之间的材料，当在半导体中加入掺杂物后，就能够形成N型半导体和P 型半导体。

在LED灯中，通常使用的是GaN（氮化镓）等半导体材料。

当N型半导体和P型半导体通过电极连接，形成PN结，当外加电压时，电子从N区向P区迁移，空穴从P区向N区迁移，当电子和空穴在PN结相遇时，发生复合，释放出能量，产生光子，从而发出可见光。

其次，LED灯的发光原理还与能带结构有关。

在半导体材料中，存在导带和价带。

当电子位于价带时，无法发光，当电子受到能量激发跃迁到导带时，就能够发出光子，实现发光。

而LED灯的发光原理就是通过电流激发，使得电子跃迁到导带，产生光子，从而实现发光。

此外，LED灯的发光原理还与材料的能隙有关。

能隙是指半导体材料中价带和导带之间的能量差，不同材料的能隙决定了其发光的波长和颜色。

例如，氮化镓材料的能隙决定了其发光的波长为蓝光或绿光，而磷化铝材料的能隙决定了其发光的波长为红光。

因此，LED灯的发光原理也受到材料的能隙影响，不同材料的能隙决定了LED灯的发光颜色。

总的来说，LED灯的发光原理是基于半导体材料的特性，通过电流激发，使得电子跃迁到导带，产生光子，实现发光。

同时，材料的能隙和能带结构也影响着LED灯的发光颜色和波长。

通过对LED灯的发光原理的深入了解，我们能够更好地应用和改进LED灯的技术，推动LED照明行业的发展。

LED发光二极管工作原理1.PN结构：LED的核心部分是PN结构，其中P型半导体导电带内部有缺电子的“空穴”，而N型半导体导电带内部有多余电子。

当P型半导体与N型半导体连接时，这些多余的电子会向P型半导体中的空位移动，形成P区带的电子与N区带的空穴的复合过程。

这样，在PN结上就会有一个电子从高能级跃迁到低能级的能量释放。

2.能带跃迁：当一个电子从N区跃迁至P区后，会与空穴结合，形成一个复合物。

在这个过程中，电子会释放出能量，这部分能量以光的形式散发出来。

3.选择性复合：LED的设计使得电子只能在PN结区域发出光。

为了实现这一点，制造LED时需要将一层p-型半导体插入到n-型半导体中，以形成PN结。

同时也在两侧引入两个电极，一个是阳极与p-型半导体连接，一个是阴极与n-型半导体连接。

当电流通过PN结时，电子从n-型半导体中进入p-型半导体，与空穴结合并释放出光。

4.效能提升：为了提高LED的发光效率，只有一小部分电子与空穴能够发生复合并发光，大部分通过PN结继续漂移。

为了提高这一效率，LED 中常常使用外加电压来促进电子与空穴的结合，或使用多个PN结来增加发光面积。

5.不同材料：使用不同的半导体材料可以产生不同颜色的光。

通常情况下，使用砷化镓(GaAs)可以产生红光，氮化镓(GaN)可以产生蓝光。

通过控制材料和掺杂的方式，可以产生不同颜色的LED。

6.其他应用：除了普通的发光二极管外，还有其他类型的LED。

一种是超高亮度LED，它可以发出更加强烈的光，适用于用作指示灯和照明。

还有一种是多色LED，它可以通过控制电流的方式在红、绿、蓝三种颜色之间切换，用于显示颜色。

总结来说，LED的工作原理是通过半导体材料的PN结结构，电子与空穴的复合释放出能量的过程来实现的。

通过控制材料、掺杂以及外加电压等方式，LED可以产生不同颜色和亮度的光，并应用于各种领域。

由于其高效、长寿命和低功耗等优点，LED已经成为现代照明和电子显示的首选技术。

led发光二极管工作原理LED即发光二极管（Light-Emitting Diode）是一种能够将电能转换成光能的电子器件。

它是一种半导体器件，其工作原理基于PN结的电学特性和电子的能级跃迁。

一、PN结的电学特性PN结是由一种P型半导体和一种N型半导体组成的结构。

P型半导体是通过在纯的硅晶体中掺入少量三价元素（比如硼）形成的，它的电子将少一个价电子，因此含有很多空穴；N型半导体是通过在纯的硅晶体中掺入少量五价元素（比如磷）形成的，它的电子将多一个自由电子，因此含有很多自由电子。

由于P型和N型半导体的导电特性不同，当将它们连结在一起形成PN结时，P型半导体的空穴会向N型半导体扩散，而N型半导体的自由电子会向P型半导体扩散，这样在PN结的边界处就形成了电场。

由于电场的作用，使得PN结的两边区域出现静电势差，这个势差称为内建电势。

二、电子的能级跃迁在PN结中，当没有外加电压时，由于P型半导体和N型半导体之间的内建电势，使得P型半导体中的空穴向N型半导体移动，而N型半导体中的自由电子向P型半导体移动。

这种自发的扩散电流称为漂移电流，导致PN结形成一个开路状态，不产生电流。

当外加正向电压时，即将P端连接到正极，N端连接到负极，这时外加电压与内建电势叠加，减小了内部的电场强度，使得空穴和自由电子更容易向PN结的中心区域移动。

在中心区域，由于空穴和自由电子的重新结合，产生了复合电流，导致电流流向正向。

此时，PN结出现导通状态，工作在正向偏置状态。

当外加反向电压时，即将N端连接到正极，P端连接到负极，外加电压与内建电势叠加，增加了内部的电场强度，使得空穴和自由电子更难向PN结的中心区域移动，电流几乎不存在，因此PN结处于截止状态，不导电。

三、LED的发光机制在LED中，当电子从N型半导体的导带跃迁到P型半导体的空穴价带时，会释放出能量，这部分能量被转化为光能，产生了发光现象。

具体而言，当电子从高能级跃迁到低能级时，会释放光子。

led发光二极管发光原理大家好，今天咱们来聊聊那种小小的、五颜六色的LED灯泡，咱们平常见得多了，但你知道它们到底是怎么发光的吗？要是你对这小家伙的工作原理感到好奇，那就跟我一起瞧瞧吧！1. LED的基本概念1.1 什么是LED？LED，简单来说就是发光二极管的缩写。

它们可是现代科技的明星，广泛用于照明、显示屏、各种小电器上。

你看那小小的灯泡，发出明亮的光，这就是LED的功劳。

1.2 LED的结构LED的结构其实非常简单。

它主要由一个半导体芯片和一个外壳组成。

半导体芯片就像LED的“心脏”，负责发光。

外壳则保护芯片，让它能在各种环境下稳定工作。

2. LED的发光原理2.1 发光的秘密说到发光原理，这可是LED的“神奇之处”。

LED发光的秘密就在于它的半导体材料。

我们常常听说半导体这个词，其实就是一种介于导体和绝缘体之间的材料。

LED里面的半导体材料会发光，这可真是个“魔法”！2.2 电流与光的关系那到底是什么让LED发光的呢？其实很简单，就是电流。

电流通过LED的半导体材料时，会在材料内部产生一种叫做“电子空穴复合”的现象。

这个名字听起来有点复杂，其实就是电子和空穴相遇时，释放出光能。

就好像是两个人在舞会上相遇，碰撞出的火花就是光。

3. LED的优点与应用3.1 LED的优势说到LED的好处，那可是数不胜数。

首先，LED的能效特别高，照明效果好，却消耗的电量少。

这一点就像是用最少的水浇出最丰盛的花园，经济又环保。

其次，LED的寿命很长，能用好多年而不需要更换，这样一来，省去了不少麻烦。

3.2 LED的应用范围LED的应用真是无处不在。

你看看咱们的手机屏幕、电视机、甚至一些交通信号灯，几乎都在用LED。

它们不仅能发出各种颜色的光，还能根据需要调节亮度。

这就好比是你可以根据心情选择不同的背景音乐一样，灵活又实用。

4. 小结说到这里，相信大家对LED的发光原理有了不少了解吧？总的来说，LED之所以能发光，完全是因为它的半导体材料与电流之间的“默契配合”。

发光二极管工作原理发光二极管（LED）是一种半导体器件，它具有将电能转化为光能的特性。

发光二极管工作原理与普通二极管相似，都基于P-N结的正向和反向偏置的电压和电流特性。

然而，LED的材料特性使其具有与普通二极管不同的发光效果。

LED的基本结构包括P型半导体区和N型半导体区之间的P-N结，形成了一个简单的二极管。

P型区域中的材料富含电洞（电荷正），而N型区域中的材料富含自由电子（电荷负）。

当施加一个正向电压（正极在P型区域，负极在N型区域）时，电子从负极移动到P型区域，并与那里的空穴再结合。

在这个过程中，电子将释放出一定能量的光子。

为了实现高效的光电转换，LED通常使用III-V族的化合物半导体材料，如砷化镓（GaAs）、磷化镓（GaP）和氮化镓（GaN）等。

这些材料通过控制半导体中原子的布局和能带结构，可以在特定的能带宽度范围内发射可见光。

不同的材料能够发射不同波长的光，从红光到蓝光，甚至紫光。

发光二极管的发光效率取决于材料的特性和电流的量级。

当电流通过LED时，电子和空穴会在P-N结附近的能带中移动。

如果电子和空穴被高能级捕获并重新结合，就会发生非辐射复合，此时能量转化为热能，而不是光能。

为了提高辐射复合和发光效率，需要选用合适的材料和优化材料结构。

除了材料的选择，LED还需要针对不同波长的光使用不同的发射机制。

对于红色和红外线LED，主要使用自发辐射机制，其中电子和空穴之间的电荷再结合直接导致光子的释放。

而对于蓝色和绿色LED，通常使用注入性辐射机制，其中电子和空穴通过碰撞传递能量给半导体晶格，激发晶格振动，进而导致光子的发射。

LED的工作原理还受到温度的影响。

温度升高会导致半导体中的非辐射复合增加，从而降低辐射复合的概率，进而减少光的输出。

此外，温度变化还会导致半导体的能带结构和电导率发生变化，进而影响LED的光谱特性。

总的来说，LED的工作原理利用半导体材料的特性和电流的作用，将电能转化为光能。

led发光二极管工作原理-回复LED发光二极管（LED）是一种能够将电能转化为可见光的电子器件。

它在许多领域得到广泛应用，如照明、电子显示和通信等。

要深入了解LED 的工作原理，我们需要逐步回答以下问题。

一、什么是二极管？二极管是一种电子器件，可以控制电流的流动方向。

它由两个不同材料（通常是硅或锗）构成，分别是P型半导体和N型半导体。

P型半导体内有过量的正电荷，称为空穴，N型半导体内有过量的负电荷，称为电子。

当P 型半导体和N型半导体相接触时，正电荷和负电荷互相扩散，并形成一个P-N结。

在P-N结附近，电子与空穴重新结合，形成一个静止的区域，称为耗尽区。

在耗尽区之外，电子和空穴的扩散平衡，形成一个电势差，称为结电位。

二、LED是如何工作的？LED是通过半导体材料的特殊结构和电学特性实现的。

LED采用了特殊的P-N结构，其中P型半导体成为阳极（a）或P极，N型半导体成为阴极（k）或N极。

在LED中，P-N结有两个不同区域，一个是P型区域，一个是N型区域。

在P型区域中，有大量的空穴，而在N型区域中，有大量的电子。

当正向电压施加到LED的两个引脚上时，即将阳极连接到电源的正极，阴极连接到负极，电流开始流动。

在正偏电压作用下，电子从N型区域向P 型区域迁移，与空穴相遇并重新结合。

在此过程中，电子会释放出能量，这些能量以光的形式发射出来。

三、为什么LED的发光颜色不同？LED的发光颜色取决于所使用的半导体材料以及材料中所掺杂的杂质。

不同材料和杂质产生不同的能带结构，导致发光的颜色不同。

最常见的LED 颜色有红色、绿色、蓝色和黄色等。

例如，红色LED是通过掺杂砷化镓和磷化铟制成的，绿色LED是通过掺杂砷化镓和磷化铟制成的，蓝色LED是通过掺杂氮化镓制成的。

四、LED的发光原理是什么？LED的发光原理是光致发射原理。

当电子经过P-N结时，会遇到三种情况：第一种是电子回复到基态，发射出能量，产生光；第二种是电子被重新结合；第三种是电子继续通过半导体，不参与发光过程。
