关于施工现场临时用电TN-S接地、接零保护系统的解释沈阳地铁九号线五标-宋刚对于施工现场临时用电安全的特殊性，建设部制定了“施工现场临时用电安全技术规范”（JGJ46—2005）标准（以下简称标准），它是1988年所颁标准的延伸。
不同于别的行业所采用的安全用电保护系统，该标准要求施工现场临时用电必须采用TN—S接地、接零保护系统；三级配电和二级漏电保护系统。
现就TN-S系统中保护接零重点进行解释说明。

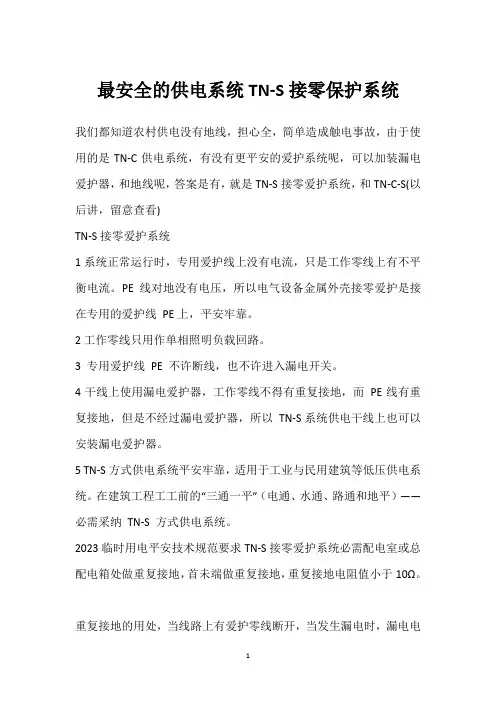

1.相关资料的解释所谓TN-S接地、接零保护系统，是指在施工现场临时用电工程的电源是中性点直接接地的220/380V、三相四线制的低压电力系统中增加一条专用保护零线（PE线），称为TN-S接零保护系统或称三相五线系统，该系统主要技术特点是：①电力变压器低压侧或自备发电机组的中性点直接接地，接地电阻值一般不大于4Ω。
②电力变压器低压侧或自备发电机组共引出5条线，其中除引出三条相线L1、L2、L3外，尚须于变压器二次侧或自备发电机组的中性点（N）接地处同时引出二条零线。
一条叫做工作零线（N线），另一条叫做保护零线（PE线），其中工作零线（N线）与相线（L1、L2、L3）一起作为三相四线制电源线路使用；保护零线（PE线）只作电气设备接地保护使用，即只用于连接电气设备正常情况下不带电的外露可导电部分（金属外壳、基座等）。
二种零线（N与PE）不得混用。
同时，为保证接地、接零保护系统可靠，在整个施工现场的PE线上还应作不少于3处的重复接地，且每处接地电阻值不得大于10Ω。
③在施工现场采用TN—S系统时，由于设置了一条专用保护零线（PE线），所以在任何正常情况下，不论三相负荷是否平衡，PE线上都不会有电流通过，不会成为带电体，因此与其相连接的电气设备的外露可导电部分（金属外壳、基座等）始终与大地保持等电位，成为完好的接地保护，此即为TN-S系统的一个突出优点；但是对于防止因为电气设备因绝缘损坏漏电而发生的间接接触触电来说还不可靠，这是当电气设备漏电时，PE线上就有电流，与其相连接的金属外壳、基座等就会变成带电部分，这时就靠二级漏电保护系统来控制，当漏电电流值达到一定值时，漏电保护器就会在其额定漏电动作时间内分闸断电，从而防止可能发生的间接接触触电事故，保障人身安全。
接零保护和TN系统一、接零保护是什么？接零保护是指将电气设备的金属构成的外壳（包括设备壳体、支架、门等）接地，并且使用带有保护接零功能的保护器件来监测电气设备的外壳是否与电气系统的零线相连通，若不通，则会切断电源，以保证人员安全。
接零保护的作用是防止人为或机器故障使设备外壳中出现电压（触电危险），保护人身安全。
二、TN系统是什么？TN系统（即工作电源和地共用，中性点接地系统）是指某些电源（交流单相、三相）的极性之间以及电源短路时接地的电感链路。
其中TN-C系统，只用一根导线同时作为PE线和N线，TN-S系统则分别使用PE线和N线。
这种系统通常用于低电压电力系统。
三、接零保护在TN系统中的应用在TN系统中，接零保护起到至关重要的作用。
如上所述，TN系统是以中性点接地的电力系统，在这种系统中，电气设备的外壳必须与中性点直接连接。
在现代电气系统中，接零保护是一种常用的手段来实现这个目标。
接零保护的实现可采用不同的方法，具体方法根据系统的特点和应用场合而定。
这种保护方式可以通过在电路中加入保护器件来实现。
这些保护器件可以检测电气设备的外壳电位是否与接地点电位相同，如果不同，保护器件会切断电源，以此保护人员的安全。
TN系统的中性点是直接接地的，也就是说，电气设备的外壳与中性点直接连接。
这样一来，当电气设备漏电时，漏电电流将流经接地线（PE线）和中性线（N线），并返回电源。
接零保护会监测电气设备的外壳电位，如果该电位与接地线电位不同（比如设备外壳发生了漏电），接零保护将主动切断电源。
因此，接零保护是TN系统中重要的保护手段之一，能保证人员在操作过程中免于触电危险。
四、接零保护的实现方法接零保护的实现方法有很多。
下面介绍一些常见的接零保护实现方法：1. 电磁式接零保护这种保护器件采用电磁铁的原理，通过检测电气设备外壳电位是否与接地点电位相同来实现接零保护。
如果电气设备的外壳电位与接地点电位不同，电磁铁会动作，使电源被切断，从而防止人员触电。
接零保护和TN系统接零保护和TN系统是电力系统中的两个关键概念。
对于电力系统而言，安全性和可靠性是最为重要的。
与此同时，在不断发展的现代世界中，电力系统的使用越来越普遍，负载和电器的使用频率都在增加。
因此，我们必须了解接零保护和TN系统的原理、作用和优势等重要知识。
首先，接零保护是保护电力系统免受潜在危险的一种机制。
接零保护主要是在一次回路中接入一个不带电的导线，用于探测回路中的任何电流泄漏。
当电流泄漏发生时，接零保护可以快速切断电路以保护人们和设备的安全。
在大型电力系统中，接零保护也可以用于监控系统的漏电状态，同时也可以防止设备过载。
其次，TN系统是现代电力系统中最常见的一种电力系统架构。
TN系统基于地线的保护，它是由一组地线和中性导线构成的。
中性导线是电力系统中的第四个导线，其作用是将换流器和电流控制技术的四个相互独立的直流系统连接在一起。
TN系统的中性点直接连接到大地，这意味着如果发生电流泄漏，电流会通过地线流入地面，导致接地电流的流动。
因此，电流的流动会导致保护装置立即切断电路，防止电源电流通过人体并造成伤害。
接下来，我们来探讨一下接零保护和TN系统之间的关系。
实际上，接零保护是TN系统中非常重要的一部分。
由于TN系统中的中性导线和地线互相连接，因此可以用接零保护来检测电流泄漏。
如果当前在电路上的电流与期望值有所不同，则表明可能会发生电流泄漏。
此时，接零保护可以立即切断电路以保护电力系统和人员安全。
总的来说，接零保护和TN系统都是电力系统中非常关键的概念。
理解接零保护和TN系统的原理和作用可以使我们更好地理解电力系统的运行方式。
它们的作用使得我们在使用电器和设备时能够更加安全地工作和生活。
最后，我们应该强调的是电力系统的安全性和可靠性是必须优先考虑的问题，因此，我们必须保证电力系统的各个部分都能够正常运行，以确保人员和设备的安全。
接零保护和TN系统接零保护和TN系统在电力系统中，无论是低压还是高压系统，接零保护和TN系统都是非常关键的部分。
它们的作用都是为了保护人身安全和电器设备。
本文将对接零保护和TN系统做简单的介绍和说明。
一、接零保护接零保护是指将电气设备的金属外壳或框架与大地直接连接起来以保障人身安全的措施。
这个过程叫做接地，也就是将电气设备的金属部分用导线连接到地面上。
在电力系统中，接零保护是非常重要的，因为低压设备一般都是金属外壳，框架和零线之间有个电阻，如果发生漏电的情况电阻将会降低，人们接触到设备的外壳或框架就容易受伤，所以需要通过接零保护来降低人身伤害的发生。
在实际应用中，通常会使用多种接零方式，其中最常见的方式是TT系统和TN系统。
二、TN系统TN系统是指电源中性点通过低阻抗导体直接接地，设备的外壳或框架通过连线连接到这种接地方案中电源中性点，从而使得设备的金属部分能够与地面直接连接。
在TN系统中，电缆终端接地电阻值越大，对于人体触电起保护作用的时间越长，所以为了保障电气设备的使用安全，通常要求接地电阻不得超过4欧姆。
在实际设计中，为达到这个标准，必须采用优良的接地体材料和良好的现场接地施工质量才行。
TN系统在实际中应用最广泛，因为它的造价和系统性能相对比较平衡，其结构也相对简单，因此也比较容易施工维护。
但是需要注意的是，TN系统的接地电阻值非常关键，如果接地电阻值过大，则会降低TN系统的可靠性和保护性能。
三、总结接零保护和TN系统在电力系统中扮演着非常重要的角色。
接零保护可以最大程度地防止电气设备漏电造成人身伤害，而TN系统则是一种最为常用且性价比较好的接地方案，它结构简单，易于施工和维护，但要想保证其安全性能，必须要严格控制接地电阻值。
总之，电力系统的安全性离不开接零保护和TN系统的支持和保障。
在实际应用中，我们应该充分了解接零保护和TN系统的原理和作用，并对其进行合理的设计和施工，确保电力系统的安全性和可靠性。
以保护人身安全为目的，把电气设备不带电的金属外壳接地或接零，叫做保护接地及保护接零。
1、保护接地在中性点不接地的三相电源系统中，当接到这个系统上的某电气设备因绝缘损坏而使外壳带电时，如果人站在地上用手触及外壳，由于输电线与地之间有分布电容存在，将有电流通过人体及分布电容回到电源，使人触电，如图6-7-13所示。
在一般情况下这个电流是不大的。
但是，如果电网分布很广，或者电网绝缘强度显著下降，这个电流可能达到危险程度，这就必须采取安全措施。
没有保护接地的电动机一相碰壳情况保护接地就是把电气设备的金属外壳用足够粗的金属导线与大地可靠地连接起来。
电气设备采用保护接地措施后，设备外壳已通过导线与大地有良好的接触，则当人体触及带电的外壳时，人体相当于接地电阻的一条并联支路，如图6-7-14所示。
由于人体电阻远远大于接地电阻，所以通过人体的电流很小，避免了触电事故。
装有保护接地的电动机一相碰壳情况保护接地应用于中性点不接地的配电系统中。
2、保护接零2.1. 保护接零的概念为了防止电气设备因绝缘损坏而使人身遭受触电危险，将电气设备的金属外壳与供电变压器的中性点相连接者称为保护接零。
保护接零（又称接零保护）也就是在中性点接地的系统中，将电气设备在正常情况下不带电的金属部分与零线作良好的金属连接。
图6-7-15是采用保护接零情况下故障电流的示意图。
当某一相绝缘损坏使相线碰壳，外壳带电时，由于外壳采用了保护接零措施，因此该相线和零线构成回路，单相短路电流很大，足以使线路上的保护装置（如熔断器）迅速熔断，从而将漏电设备与电源断开，从而避免人身触电的可能性。
保护接零保护接零用于３８０/2２０Ｖ、三相四线制、电源的中性点直接接地的配电系统。
在电源的中性点接地的配电系统中，只能采用保护接零，如果采用保护接地则不能有效地防止人身触电事故。
如图6-7-16所示，若采用保护接地，电源中性点接地电阻与电气设备的接地电阻均按４Ω考虑，而电源电压为２２０Ｖ，那么当电气设备的绝缘损坏使电气设备外壳带电时，则两接地电阻间的电流将为：中性点接地系统采用保护接地的后果熔断器熔体的额定电流是根据被保护设备的要求选定的，如果设备的额定电流较大，为了保证设备在正常情况下工作，所选用熔体的额定电流也会较大，在２７.５Ａ接地短路电流的作用下，将不断熔断，外壳带电的电气设备不能立即脱离电源，所以在设备的外壳上长期存在对地电压Ｕd，其值为：Ｕd=２7.５×４=１1０V显然，这是很危险的。

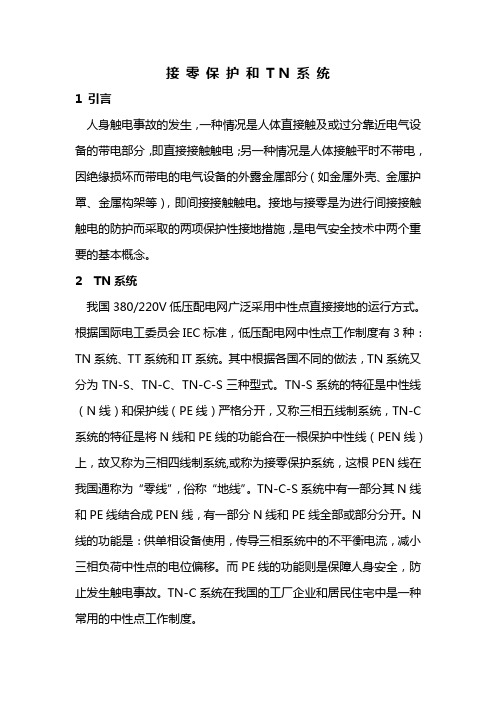

接零保护和 T N 系统1 引言人身触电事故的发生，一种情况是人体直接触及或过分靠近电气设备的带电部分，即直接接触触电；另一种情况是人体接触平时不带电，因绝缘损坏而带电的电气设备的外露金属部分（如金属外壳、金属护罩、金属构架等），即间接接触触电。
接地与接零是为进行间接接触触电的防护而采取的两项保护性接地措施，是电气安全技术中两个重要的基本概念。
2 TN系统我国380/220V低压配电网广泛采用中性点直接接地的运行方式。
根据国际电工委员会IEC标准，低压配电网中性点工作制度有3种：TN系统、TT系统和IT系统。
其中根据各国不同的做法，TN系统又分为TN-S、TN-C、TN-C-S三种型式。
TN-S系统的特征是中性线（N 线）和保护线（PE线）严格分开，又称三相五线制系统，TN-C系统的特征是将N线和PE线的功能合在一根保护中性线（PEN线）上，故又称为三相四线制系统,或称为接零保护系统，这根PEN线在我国通称为“零线”，俗称“地线”。
TN-C-S系统中有一部分其N线和PE 线结合成PEN线，有一部分N线和PE线全部或部分分开。
N线的功能是：供单相设备使用，传导三相系统中的不平衡电流，减小三相负荷中性点的电位偏移。
而PE线的功能则是保障人身安全，防止发生触电事故。
TN-C系统在我国的工厂企业和居民住宅中是一种常用的中性点工作制度。
3 接地保护型式在TN 系统中运用的局限性接地保护是为防止因电气设备绝缘损坏而使人体有遭受触电的危险，将电气设备正常情况下不带电的外露金属部分（如金属外壳）与接地体作直接的电气连接。
其基本原理是限制漏电设备外壳对地电压，使之不超过安全范围。
有人认为在TN 系统中采用接地保护型式可以保护人身安全，这种看法是不对的。
在TN 系统中，电气设备的金属外壳采用接地保护，一般仅能减轻触电的危险程度，并不能绝对保证安全。
分析如下：中性点直接接地低压电网，当一相碰壳使设备外壳带电时，若人体触及设备外壳，则有接地短路电流流经人体电阻和接地电阻，并通过中性点形成回路。
tn系统中应用保护接零
在ＴＮ系统中如果由独立变电所供电给单一用户用电的电网，应采用保护接零方式，当发生相线碰壳事故时，短路电流经金属外壳和保护零线组成闭合回路，使保护装置迅速动作，切断电源，防止触电。
如由同一变压器供给许多用户用电的电网，则应采用统一的保护方式，要么全部采用保护接零，要么全部采用保护接地。
但采用保护接零方式更安全、更经济。
在保护接零的系统中，当零线在某处发生断线时，若断线后面的电气设备发生碰壳短路事故，则接在断线后面的所有电气设备的外壳上都带有近于相电压的对地电压，这是相当危险的，若采用重复接地，则大大降低了零线对地电压，可减轻故障程度。
所以，在采用保护接零方式的系统中，要采用重复接地。
保护接零只能应用于中性点接地的系统中，同时严禁在零线上安装熔断器或单极开关。
由于软启动器、变频器等非线性负载的广泛应用，使用户配电系统产生高次谐波，正常情况下也会在ＰＥ线上产生不稳定电流，而随着经济的发展，计算机、通信设备、自控设备越来越普及，不稳定电流使这些设备没有稳定的基准电
位而不能可靠运行，因此，在有非线性负载工程中不宜采用ＴＮ－Ｃ系统，应采用ＴＮ－Ｓ或ＴＣ－Ｃ－Ｓ系统。
另外，高压电气设备一般实行保护接地，也可接于低压的保护接零系统。

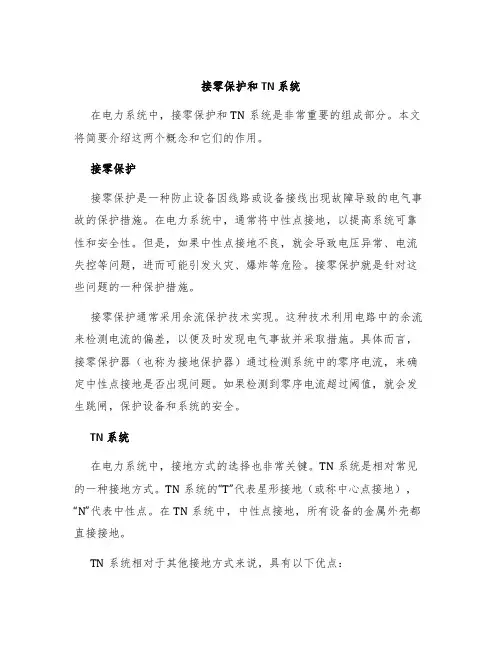

接零保护和TN系统在电力系统中，接零保护和TN系统是非常重要的组成部分。
本文将简要介绍这两个概念和它们的作用。
接零保护接零保护是一种防止设备因线路或设备接线出现故障导致的电气事故的保护措施。
在电力系统中，通常将中性点接地，以提高系统可靠性和安全性。
但是，如果中性点接地不良，就会导致电压异常、电流失控等问题，进而可能引发火灾、爆炸等危险。
接零保护就是针对这些问题的一种保护措施。
接零保护通常采用余流保护技术实现。
这种技术利用电路中的余流来检测电流的偏差，以便及时发现电气事故并采取措施。
具体而言，接零保护器（也称为接地保护器）通过检测系统中的零序电流，来确定中性点接地是否出现问题。
如果检测到零序电流超过阈值，就会发生跳闸，保护设备和系统的安全。
TN系统在电力系统中，接地方式的选择也非常关键。
TN系统是相对常见的一种接地方式。
TN系统的“T”代表星形接地（或称中心点接地），“N”代表中性点。
在TN系统中，中性点接地，所有设备的金属外壳都直接接地。
TN系统相对于其他接地方式来说，具有以下优点：•可靠性高：由于系统的金属外壳都接地，可以有效避免漏电等问题。
•维护便捷：系统的中性点接地，易于检测和排除故障。
•使用灵活：TN系统可以灵活设置中性点接地方式，以适应不同的需求。
当然，TN系统也有一些限制和注意事项，例如：•对于高压系统，应选用低阻接地方式。
•对于特殊环境，需要考虑采用其他接地方式，以满足安全要求。
结论接零保护和TN系统是电力系统中非常重要的组成部分。
合理选择接地方式，采取适当的保护措施，可以有效保障电力系统的稳定运行和安全性，避免不必要的危险和损失。

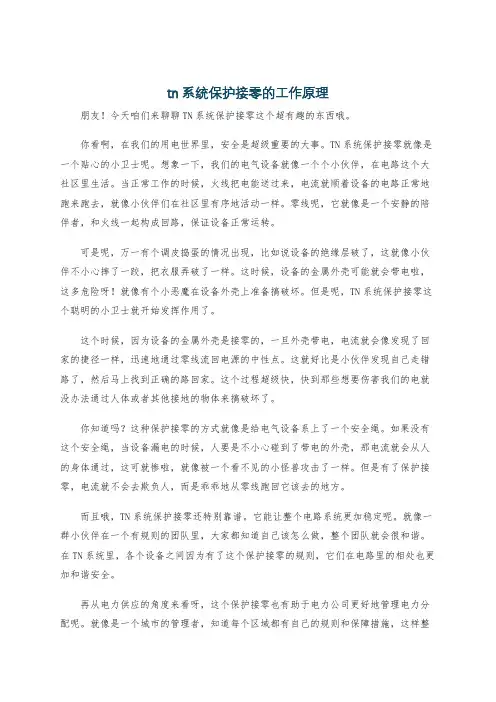

tn系统保护接零的工作原理朋友！今天咱们来聊聊TN系统保护接零这个超有趣的东西哦。
你看啊，在我们的用电世界里，安全是超级重要的大事。
TN系统保护接零就像是一个贴心的小卫士呢。
想象一下，我们的电气设备就像一个个小伙伴，在电路这个大社区里生活。
当正常工作的时候，火线把电能送过来，电流就顺着设备的电路正常地跑来跑去，就像小伙伴们在社区里有序地活动一样。
零线呢，它就像是一个安静的陪伴者，和火线一起构成回路，保证设备正常运转。
可是呢，万一有个调皮捣蛋的情况出现，比如说设备的绝缘层破了，这就像小伙伴不小心摔了一跤，把衣服弄破了一样。
这时候，设备的金属外壳可能就会带电啦，这多危险呀！就像有个小恶魔在设备外壳上准备搞破坏。
但是呢，TN系统保护接零这个聪明的小卫士就开始发挥作用了。
这个时候，因为设备的金属外壳是接零的，一旦外壳带电，电流就会像发现了回家的捷径一样，迅速地通过零线流回电源的中性点。
这就好比是小伙伴发现自己走错路了，然后马上找到正确的路回家。
这个过程超级快，快到那些想要伤害我们的电就没办法通过人体或者其他接地的物体来搞破坏了。
你知道吗？这种保护接零的方式就像是给电气设备系上了一个安全绳。
如果没有这个安全绳，当设备漏电的时候，人要是不小心碰到了带电的外壳，那电流就会从人的身体通过，这可就惨啦，就像被一个看不见的小怪兽攻击了一样。
但是有了保护接零，电流就不会去欺负人，而是乖乖地从零线跑回它该去的地方。
而且哦，TN系统保护接零还特别靠谱。
它能让整个电路系统更加稳定呢。
就像一群小伙伴在一个有规则的团队里，大家都知道自己该怎么做，整个团队就会很和谐。
在TN系统里，各个设备之间因为有了这个保护接零的规则，它们在电路里的相处也更加和谐安全。
再从电力供应的角度来看呀，这个保护接零也有助于电力公司更好地管理电力分配呢。
就像是一个城市的管理者，知道每个区域都有自己的规则和保障措施，这样整个城市的运转就会更加顺畅。
电力公司通过TN系统保护接零，能减少因为漏电等问题造成的电力损耗和安全隐患，这对大家都好呀。
安全管理编号：LX-FS-A73117 接零保护和TN系统In the daily work environment, plan the important work to be done in the future, and require the personnel to jointly abide by the corresponding procedures and code of conduct, so that the overall behavior oractivity reaches the specified standard编写：_________________________审批：_________________________时间：________年_____月_____日A4打印/ 新修订/ 完整/ 内容可编辑接零保护和TN系统使用说明：本安全管理资料适用于日常工作环境中对安全相关工作进行具有统筹性，导向性的规划，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。
资料内容可按真实状况进行条款调整，套用时请仔细阅读。
1 引言人身触电事故的发生，一种情况是人体直接触及或过分靠近设备的带电部分，即直接接触触电；另一种情况是人体接触平时不带电，因绝缘损坏而带电的电气设备的外露金属部分（如金属外壳、金属护罩、金属构架等），即间接接触触电。
接地与接零是进行间接接触触电的防护而采取的两项保护性接地措施，是电气安全技术中两个重要的基本概念。
2 TN系统我国380/220V低压配电网广泛采用中性点直接接地的运行方式。
根据国际电工委员会IEC标准，低压配电网中性点工作制度有3种：TN系统、TT 系统和IT系统。
其中根据各国不同的做法，TN系统又分为TN-S、TN-C、TN-C-S三种型式。
TN-S系统的特征是中性线（N线）和保护线（PE线）严格分开，又称三相五线制系统，见图1。
接零保护和TN系统(通用版)Security technology is an industry that uses security technology to provide security services to society. Systematic design, service and management.( 安全管理 )单位：______________________姓名：______________________日期：______________________编号：AQ-SN-0799接零保护和TN系统(通用版)1引言人身触电事故的发生，一种情况是人体直接触及或过分靠近设备的带电部分，即直接接触触电；另一种情况是人体接触平时不带电，因绝缘损坏而带电的电气设备的外露金属部分（如金属外壳、金属护罩、金属构架等），即间接接触触电。
接地与接零是进行间接接触触电的防护而采取的两项保护性接地措施，是电气安全技术中两个重要的基本概念。
2TN系统我国380/220V低压配电网广泛采用中性点直接接地的运行方式。
根据国际电工委员会IEC标准，低压配电网中性点工作制度有3种：TN系统、TT系统和IT系统。
其中根据各国不同的做法，TN系统又分为TN-S、TN-C、TN-C-S三种型式。
TN-S系统的特征是中性线（N线）和保护线（PE线）严格分开，又称三相五线制系统，见图1。
图1TN-S系统TN-C系统的特征是将N线和PE线的功能合在一根保护中性线（PEN线）上，故又称为三相四线制系统，或称为接零保护系统，这根PEN线在我国通称为“零线”，俗称“地线”，见图2。
图TN-C系统TN-C-S系统中有一部分其N线和PE线结合成PEN线，有一部分N线和PE线全部或部分分开。
N线的功能是：供单相设备使用，传导三相系统中的不平衡电流，减上三相负荷中性点的电位偏移。
而PE线的功能则是保障人身安全，防止发生触电事故。
TN-C系统在我国的工厂企业和居民住宅中是一种常用的中性点工作制度。
3接地保护型式在TN系统中运用的局限性接地保护是为防止因电气设备绝缘损坏而使人体有遭受触电的危险，将电气设备正常情况下不带电的外露金属部分（如金属外壳）与接地体作直接的电气连接。
其基本原理是限制漏电设备外壳对地电压，使之不超过安全范围。
有人认为在TN系统中采用接地保护型式可以保证人身安全，这种看法是不对的。
在TN系统中，电气设备的金属外壳采用接地保护，一般仅能减轻触电的危险程度，并不能绝对保证安全。
分析如下：见图3（a）所示中性点直接接地低压电网，当一相碰壳使设备外壳带电时，若人体触及设备外壳，则有接地短路电流流经人体电阻和接地电阻，并通过中性点形成回路，其等值电路见图3（b）。
假设中性点接地电阻Ro和保护接地电阻Rd均为4Ω，人体电阻Rr约1000Ω，在计算流经接地体的电流Id时可忽略不计Rr的影响，则流经人体的电流Ir约为：Ir=Ur/Rr=IdRd/Rr=UxRd/（Rd+Ro）Rr=100mA图3中性点直接接地配电网保护接地分析式中Ur是作用于人体的电压，Ux是电网相电压（假设为220V）。
我们知道，通过人体的工频电流超过50mA时心脏就会停止跳动，发生昏迷并出现致命的电灼伤；工频100mA的电流则会迅速致人死命。
即使将人体电阻按照2000Ω计算，Ir也达55mA，对人体仍是非常危险的。
另一方面Id≈Ux/（Rd＝Ro）=27.5A，不足以引起中等容量以上线路的保护装置动作（或保险丝不能熔断），造成漏电设备上的危险电压（Ud=IdRd≈100V）将长期存在。
而采用降低保护接地电阻Rd 的办法以降低漏电设备外壳对地电压Ud，或在降低Rd的同时降低中性点接地电阻Ro以增大接地短路电流Id，从而使保护装置迅速动作来切断电源的想法在具体实施上都是不现实的。
因此接地保护形式并不适用于TN系统。
如果要想在中性点直接接地低压配电网中采用接地保护型式，电网应引出N线且采用漏电保护器，并使N线和设备PE线无一点电气联系，构成TT系统（接地保护系统）。
4接零保护型式4.1接零保护原理接零保护型式过去通常称为“保护接零”，是由前苏联提出来的概念。
但根据《民用建筑电气设计规范》（JGJ/16-92）的规定：用电设备的接地，一般可区分为保护性接地和功能性接地；保护性接地又可分为接地和接零两种型式。
可见严格意义上讲不应再采用“保护接零”一词。
接零保护是为防止因电气设备绝缘损坏而使人体有遭受触电的危险，将电气设备正常情况下不带电的外露金属部分（如金属外壳）与电网的保护线（PE线或PEN线）相连接。
当一相碰壳而使接零设备金属外壳带电时，单相接地短路电流通过该相线和PE（PEN）线形成回路，而不经过电源中性点接地装置，见图4。
由于故障回路相线、PE（PEN）线阻抗很小，所以单相短路电流很大，它可使线路上的保护装置（如熔断器、开关等）迅速动作，从而切除漏电设备电源，以起到保护作用。
接零保护适用于TN系统，一般和熔断器、脱扣器等配合。
需要注意的是，“接零”的概念是指将设备金属外壳接到PE 线和PEN线上，而不是接到N线上。
图4保护接零原理4.2在TN—C系统中采用接零保护应注意的问题4.2.1重复接地经验表明，在TN—C系统中，除电源中性点必须采用工作接地外，零线应在规程规定的地点采用重复接地，见图5。
重复接地电阻与工作接地电阻构成零线的并联分支，降低了相线一零线回路电阻，当发生一相碰壳时，使短路电流增大，加速保护装置的动作，可缩短故障的持续时间；另重复接地还可限制漏电设备的对地电压和零线上的电压降。
图5TN—C系统重复接地4.2.2零线（PEN线）断线问题若零线断线，如不采用重复接地，那么在断线点后有一台设备发生碰壳时，则断线点后所有接零设备金属外壳对地电压均接近于相电压，这是很危险的，见图4。
采用重复接地，断线点后的接零设备就成为接地设备，重复接地此时起到后备保护的作用。
另零线断线时，若三相负荷不平衡，则会使负荷中性点电位严重漂移，造成三相电压不对称从而烧坏单相设备。
零线不应在短路电流的作用下发生断线，并为防止零线断线，零线上不得单独安装熔断器、开关装置。
若采用自动开关，只有当过流脱扣器动作后能同时切除相线时，才允许在零线上装设过流脱扣器。
当相线（铝绞线或钢芯铝绞线）截面为70mm＜sup＞2＜/sup＞以下时，零线截面与相线截面相同；相线截面在70mm＜sup＞2＜/sup＞及以上时，零线截面不宜小于相线截面的50%。
4.2.3三相负荷不平衡和高次谐波的影响当三相负荷不平衡时，不平衡电流在零线上产生电压降，另一方面由于大量非线性电气设备产生的高次谐波电流也叠加到零线上，即使零线没有断线，同时也没有设备漏电，如人体接触零线或设备金属外壳，也会产生麻电的感觉。
重复接地可减轻这种麻电现象。
4.2.4零线的接法电气设备的金属外壳，必须采用单独的引线同零干线作可靠的连接。
三相380V四孔插座和单相220V三孔插座的保护接零极（PE 线极）也应单独引线接到零干线上（并联的形式）。
不能将三孔插座的保护接零极（PE线极）直接与工作零线极（N线极）相连，这样连接若工作零线松扣脱落时，就会使设备的金属外壳带相电压；并且此时如将工作零线（N线）和相线（L线）接反，也会使设备的金属外壳带相电压，从面造成人身触电事故。
如图6所示，即为插座的错误接法。
此时若三孔插座的工作零线发生断线，则接在三孔插座上的单相设备不但不能正常工作且其金属外壳存在相电压，而接在四孔插座上的三相设备虽能工作但其金属外壳也带有相电压。
4.2.5接地与接零混合使用问题在同一台变压器或发电机供电的低压电网中，不允许将接零保护与接地保护混合使用。
这样做的后果是如果接地设备发生漏电而熔断器未及时熔断时，会使整条零线上出现危险的电压，从而使所有接零设备的金属外壳也同时出现危险电压，（如采用第3段中的数据，则该电压达110V。
）图6三孔插座和四孔插座的错误接法5TN—C系统存在的缺陷过去我国对民用建筑特别是居民住宅一直采用以TN—C型式单相两线入户的居多。
随着人民生产水平的提高，家用电器的增多，原先符合住宅设计规范的TN—C系统已不能保证电气安全的要求。
TN—C系统的缺陷主要表现在：（1）现在的家用电器大多采用单相三孔插头，而很多地方单相三孔插座的PE线极却是虚设的，并未单独引接PEN线，结果用户在处理时有的干脆就不接线，有的将插座的PE线极与N线极直接相连，也有的用一根导线将PE线极引接到电网PEN线上或附近的自然接地体上，等等。
这些处理方法都存在安全隐患。
（2）按《施工现场临时用电安全技术规范》（JGJ46-88）要求：短路电流应大于熔断器额定电流的4倍，但此时熔断时间却为10~15S。
显然保险丝在规定时间内熔断，仍然不能满足保证人身安全的要求。
（3）由于三相负荷不平衡和高次谐波的影响而使PEN线和接零设备金属外壳呈现较高的电位，产生麻电现象。
虽采用重复接地可减轻此现象，这种现象一般也有能造成人身伤亡，但可能会对地引起火花，故不适宜在居民住宅、医院、计算机中心等场所使用。
（4）对零线（PEN线）断线所带来的危害，即使采用了重复接地的措施，也不能完全消除。
（5）若碰壳设备容量较大、距离电源较远，相线一零线回路电阻较大，短路电流较小，保护装置不能迅速动作，故障设备电源不能及时切除，PEN线和设备金属外壳就会长期带电。
虽采用重复接地，但仍不能完全消除危险。
（6）由于零线（PEN线）不允许切断，不能作电气隔离，故在电气检修时可能因零线对地带电压而引起人身伤亡事故。
（7）容易将相线和零线接错，或者因互换而引起设备外壳带电。
在同一系统中，容易出现保护接地与接零同时存在的情况等等。
由于上述原因，《住宅设计规范》（GB50096-1999）规定了居民住宅应采用TT系统（三相四线制、接地保护系统）、TN-C-S系统（部分接零、部分为三相五线制）或TN-S系统（三相五线制系统），并进行总等电位连接。
6结论尽管在TN系统中采用了接零的保护措施，但仍需注意它是针对间接接触触电的防护措施，对于直接接触触电（人体触及相线）是不能防护的。
同时它也不能监视设备绝缘电阻状况，如设备绝缘电阻降低造成漏电并由此产生触电事故或引起火灾等。
至于在施工现场专用的中性点直接接地电网中，则必须要采用TN-S系统。
（李升陈莹）XXX图文设计本文档文字均可以自由修改。
