接近开关如何令伺服电机精确定位

接近开关如何令伺服电机精确定位发布: 2009-5-07 21:26 | 作者: admin | 查看: 57次动作示意图如上，PLC控制步进电机或是伺服电机带动执行机构向右运行，PLC检测到接近开关信号后，要求精确停在A点。

实现此控制的方法是，PLC检测到接近开关信号后，给脉冲指令赋于新的脉冲值，令步进电机或是伺服电机带动执行机构行走到A点停止。

PLC的扫描周期决定了PLC检测输入信号存在一定的滞后性，此滞后性会造成第一次在B点接收到接近开关信号，而另一次可能是在C点接收到开关信号。

两次接收到开关信号的位置不同，而新的脉冲数却相同，必然造成两次停止点不相同,即重复定位精度不理想。

由此，想到了利用输入中断方式，即检测接近开关信号的上升沿执行中断程序，在中断程序中改变脉冲指令的脉冲数。

这种用输入中断实现重复精确定位是现在常用的方法，但是目前很多PLC的脉冲指令都不支持在运行中改变脉冲数，即改变脉冲数只能是在下一次驱动时才执行新的脉冲数，而支持在运行中改变脉冲数的指令运用起来又都不太理想。

这就要求在检测到接近开关信号时，必须先停止脉冲指令，赋于新的脉冲数后再重新驱动此脉冲指令。

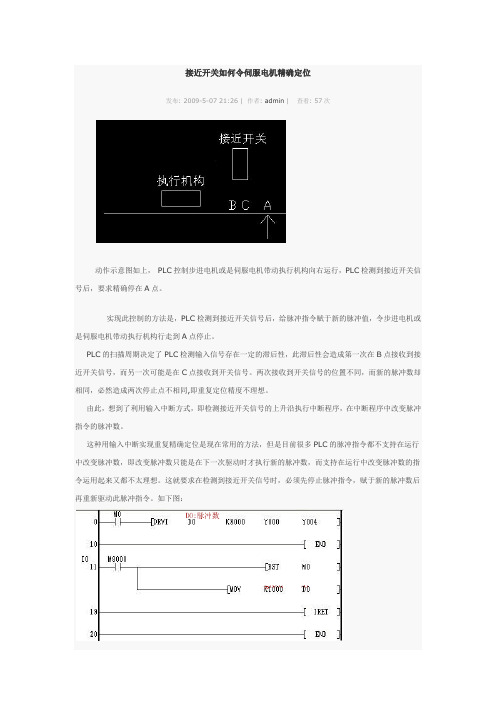

如下图：上图是以三菱FX的相对脉冲DRVI为例，当接近开关（X0）上升沿时，中断程序复位脉冲指令DRVI 的驱动M0，并将脉冲数重新赋值为K1000，再利用程序将M0重新置位（图中省略置位M0程序）。

这样看似可以，但是上段程序还是没有真正领会PLC扫描周期概念。

我们假设程序扫描DRVI指令后才收到中断信号，中断程序复位M0后，程序返回执行FEND指令，然后要经过通讯处理阶段、输出扫描阶段，输入扫描阶段才能再次执行到第0步，此时PLC才知道M0已经断开，从而停止脉冲指令DRVI的执行。

这又令DRVI指令发出了一定量的脉冲，如果频率设的很大，这些脉冲造成的误差也是很可观。

看来此种方法也不理想，而下面以松下FPX的PLC为例的方法重复定位精度就很理想了.TAG: 电机开关伺服。

如何使用伺服电机进行位置控制伺服电机是一种广泛应用于工业自动化领域的电动机，它通过反馈信号实现对位置、速度和力矩的精确控制。

在许多机械系统中，伺服电机的位置控制是至关重要的，本文将介绍如何使用伺服电机进行位置控制。

一、伺服电机的基本原理伺服电机由驱动器、编码器和控制器组成。

其基本原理是通过控制器向驱动器发送控制信号，驱动器根据控制信号驱动电机旋转，编码器实时反馈电机的位置信息给控制器，控制器根据反馈信号进行误差计算并实施控制算法调整驱动信号，从而使电机准确地达到期望位置。

二、选择适当的伺服电机在使用伺服电机进行位置控制之前，需要选择适当的伺服电机。

选择伺服电机时需要考虑以下因素：1. 载荷特性：根据需要控制的载荷特性选择电机的扭矩和功率。

2. 速度要求：根据需要控制的速度范围选择电机的额定速度。

3. 精度要求：根据需要控制的位置精度选择电机的分辨率和精度。

三、位置控制参数设置在使用伺服电机进行位置控制之前，需要正确设置控制参数。

常见的位置控制参数包括：1. 比例增益：控制器根据位置误差调整输出信号的增益，从而使电机快速接近期望位置。

2. 积分时间：控制器根据位置误差的积分量调整输出信号的积分时间，从而进一步减小位置误差。

3. 微分时间：控制器通过位置误差的微分量调整输出信号的微分时间，从而减小系统的振荡和超调。

4. 反馈滤波：通过设置反馈滤波来平滑和增强反馈信号，从而减小噪声和干扰对控制系统的影响。

四、位置控制算法选择常见的伺服电机位置控制算法包括位置环控制和速度环控制。

位置环控制主要通过比较电机实际位置和期望位置的差异来产生控制命令，以驱动电机准确地移动到期望位置。

速度环控制则通过比较电机实际速度和期望速度的差异来产生控制命令，以控制电机的移动速度。

五、编写控制程序使用伺服电机进行位置控制时，需要编写相应的控制程序。

编写控制程序前，需要了解控制器的编程接口和编程语言。

常见的控制程序包括设定目标位置、读取反馈信号、计算位置误差、调节输出信号等步骤。

PLC控制伺服电机准确定位的方法
1.确定准确定位的目标：首先需要确定伺服电机的准确定位目标，即
需要将电机定位到的位置和角度。

2.设置伺服电机控制器参数：根据具体的伺服电机和应用需求，设置
伺服电机的控制器参数，包括电机的最大转速、加速度、减速度等。

3.设置PLC程序：使用PLC编程软件，编写相应的程序来控制伺服电
机的准确定位。

该程序需要包括初始化电机、设定目标位置、控制电机转
动等功能。

4.初始化电机：在程序开始时，需要对伺服电机进行初始化，将电机
的位置和角度归零，并设置初始速度。

5.设定目标位置：根据准确定位的目标，将目标位置和角度传输给伺
服电机控制器，控制器会根据这些参数来控制电机的行动。

6.控制电机转动：通过PLC程序控制电机的转动，可以使用闭环控制
或开环控制。

闭环控制使用编码器或传感器来反馈电机的位置和角度信息，并根据这些信息进行调整；开环控制则根据预设的速度和时间来控制电机
转动。

7.到达目标位置：通过不断调整电机的转速和加减速度，直到电机的
位置和角度达到目标位置。

可以使用PID控制算法来实现精确控制。

8.停止电机：在电机达到目标位置后，停止电机的转动，并进行必要
的复位操作，将电机的位置和角度归零。

以上是PLC控制伺服电机准确定位的一般方法。

具体的实现还需要根
据具体的应用需求和伺服电机的型号、规格进行调整和优化。

伺服电机的控制方法伺服电机是一种用于精确控制运动的电动机。

它具有高度可控性和精度，被广泛应用于机械、自动化和工业领域。

为了实现对伺服电机的精确控制，需要采用一种合适的控制方法。

本文将介绍几种常见的伺服电机控制方法。

1.位置控制：位置控制是最常见的伺服电机控制方法之一、通过测量电机转子的角度或位移，将其与期望位置进行比较，并根据差值调整电机运动，以达到精确的位置控制。

位置控制可以通过反馈设备（如编码器或传感器）来实现，以便在实时监测和调整电机位置。

2.速度控制：速度控制是一种将伺服电机运动速度保持在设定值的控制方法。

通过测量电机转子的速度，并将其与期望速度进行比较，控制电机的输出电压和频率，以达到所需的运动速度。

速度控制也可以通过反馈设备来实现，以实时调整电机的输出和速度。

3.扭矩控制：扭矩控制是一种以保持电机输出扭矩在设定值的控制方法。

通过测量电机输出的扭矩，并与期望扭矩进行比较，控制电机的输出电流和电压，以保持所需的扭矩输出。

扭矩控制可以通过反馈设备（如扭矩传感器）来实现，以实时调整电机的输出和扭矩。

4.力控制：力控制是一种将伺服电机输出力保持在设定值的控制方法。

通过测量电机输出的力，并将其与期望力进行比较，控制电机的输出电流和电压，以保持所需的力输出。

力控制可以通过反馈设备（如力传感器）来实现，以实时调整电机的输出和力。

5.轨迹控制：轨迹控制是一种将伺服电机按照预定的运动轨迹进行控制的方法。

通过定义电机运动的轨迹，以及所需的速度、加速度和减速度等参数，控制电机按照轨迹进行运动。

轨迹控制可以通过编程的方式实现，以根据所需的轨迹生成控制指令。

6.模型预测控制：模型预测控制是一种基于数学模型对伺服电机进行控制的方法。

通过建立电机和机械系统的动态模型，并预测未来的运动和行为，通过调整控制指令实现对电机的精确控制。

模型预测控制通常需要高级的控制算法和计算能力，可以在复杂的应用场景中实现更高的控制精度。

如何采用PLC控制伺服电机的精确定位资料PLC（可编程逻辑控制器）是一种用于自动化控制系统的设备，可以用于控制各种工业设备，包括伺服电机。

伺服电机是一种能够精确控制位置、速度和加速度的电机，通常用于需要高精度定位的应用，如机械加工、伺服控制、自动化装置等。

下面是一种常见的使用PLC控制伺服电机精确定位的方法：1.确定系统需求：首先需要确定系统的需求，包括需要实现的精度、速度、定位方式等。

根据这些需求，选择适合的伺服电机型号和控制器。

2.连接硬件：将PLC与伺服电机连接起来。

通常，伺服电机和PLC之间可以通过专用的伺服驱动器进行连接。

将伺服驱动器与PLC的数字输出端口和模拟输出端口连接，以实现控制信号和反馈信号的传输。

3.配置PLC：在PLC上进行相应的配置和编程工作。

首先，配置数字输出端口和模拟输出端口，使其与伺服驱动器的输入端口对应。

然后，根据伺服电机的参数设置PLC的输出信号类型（如脉冲、方向信号），以及加速度、速度和位置等参数。

4.编写控制程序：根据系统的需求和伺服电机的控制方式，编写控制程序。

控制程序通常包括以下几个部分：-位置控制：编写位置控制代码，根据输入信号（如脉冲信号）来控制伺服电机的位置。

可以通过PLC的计数器或定时器实现相应的控制逻辑。

-速度控制：编写速度控制代码，根据输入信号（如模拟输出信号）来控制伺服电机的速度。

可以通过PLC的PID控制功能来实现速度控制。

-加速度控制：编写加速度控制代码，根据输入信号（如模拟输出信号）来控制伺服电机的加速度。

可以通过PLC的PID控制功能来实现加速度控制。

-反馈控制：编写反馈控制代码，根据伺服电机的反馈信号（如编码器信号）来实时调整控制参数，以实现闭环控制。

5.调试和优化：完成编写控制程序后，进行系统的调试和优化工作。

通过实际测试和调整控制参数，确保系统能够达到设计要求，并对可能存在的问题进行排查和修复。

6.运行和维护：系统调试完成后，对PLC和伺服电机进行正式运行。

如何采用PLC控制伺服电机的精确定位摘要: 文章阐述了PLC在伺服电机控制中的定位原理及控制方法。

关键词:PLC;伺服电机;精确定位1PLC定义PLC主要是指数字运算操作电子系统的可编程逻辑控制器,用于控制机械的生产过程。

PLC的特点是性能稳定可靠,一般由大公司如三菱,LG、台达、西门子等生产制造,质量可靠,使用寿命长,其次PLC的扩展性好,一般可通过简单方法实现多种专业的功能,如AD/DA功能,波形输出功能,PID模糊控制功能等。

PLC可采用代码编程或者梯形图编程,逻辑清楚,编程简单,适合于初学者学习和使用,因此用途广泛。

目前PLC已经在世界各地的重要控制系统中发挥了重要的作用。

大到航天航海,小到普通家用电器,都有它的身影,特别是制造工厂,更是得到了大量的使用。

2 伺服电机定义伺服电机主要靠脉冲来定位,基本上可以这样理解,伺服电机接收到1个脉冲,就会旋转1个脉冲对应的角度,从而实现位移,因为,伺服电机本身具备发出脉冲的功能,所以伺服电机每旋转一个角度,都会发出对应数量的脉冲,这样,和伺服电机接受的脉冲形成了呼应,或者叫闭环,如此一来,系统就会知道发了多少脉冲给伺服电机,同时又收了多少脉冲回来,这样,就能够很精确的控制电机的转动,从而实现精确的定位,可以达到0.001mm。

伺服电机在要求精密控制的工业自动化设备中得到了广泛的应用,他的闭环控制功能,是步进电机无法比拟的。

在一些场合,由于步进电机没有反馈,因此当步进电机卡死或打滑会出现丢步的情况,从而大大影响设备使用精度,因此步进电机一般用于纯粹的转动过程,或者用于对精度要求不高的使用场合。

3 如何采用PLC控制伺服电机运转文中采用了LG品牌PLC,伺服电机采用英迈克的伺服电机及驱动器。

3.1 PLC控制伺服电机原理图PLC控制伺服电机原理如图1所示。

①PLC引脚说明。

PLC引脚P00为电机运行启动信号;PLC引脚P40属于LG PLC的专用高速脉冲通道,用于控制伺服电机驱动器。

PLC控制伺服电机准确定位的方法在自动化生产、加工和控制过程中，经常要对加工工件的尺寸或机械设备移动的距离进行准确定位控制。

这种定位控制仅仅要求控制对象按指令进入指定的位置，对运动的速度无特殊要求，例如生产过程中的点位控制(比较典型的如卧式镗床、坐标镗床、数控机床等在切削加工前刀具的定位)，仓储系统中对传送带的定位控制，机械手的轴定位控制等等。

在定位控制系统中常使用交流异步电机或步进电机等伺服电机作为驱动或控制元件。

实现定位控制的关键则是对伺服电机的控制。

由于可编程控制器(PLC)是专为在工业环境下应用而设计的一种工业控制计算机，具有抗干扰能力强、可靠性极高、体积小等显著优点，是实现机电一体化的理想控制装置。

本文旨在阐述利用PLC控制伺服电机实现准确定位的方法，介绍控制系统在设计与实施中需要认识与解决的若干问题，给出了控制系统参考方案及软硬件结构的设计思路，对于工业生产中定位控制的实现具有较高的实用与参考价值。

1 利用PLC的高速计数器指令和旋转编码器控制三相交流异步电机实现的准确定位1.1 系统工作原理PLC的高速计数器指令和编码器的配合使用，在现代工业生产自动控制中可实现精确定位和测量长度。

目前，大多数PLC都具有高速计数器功能，例如西门子S7-200系列CPU226型PLC有6个高速计数器。

高速计数器可以对脉宽小于PLC主机扫描周期的高速脉冲准确计数，不需要增加特殊功能单元就可以处理频率高达几十或上百kHz的脉冲信号。

旋转编码器则可以将电动机轴上的角位移转换成脉冲值。

利用PLC的高速计数器指令和编码器控制三相交流异步电机实现的准确定位控制系统，其原理是通过与电动机同轴相连的光电旋转编码器将电机角位移转换成脉冲值，经由PLC的高速计数器来统计编码器发出的脉冲个数，从而实现定位控制。

1.2 设计与实施以对传输带的定位控制设计为例加以说明。

现需要用传输带运送货物，从货物运送起点到指定位置(终点)的距离为10 cm。

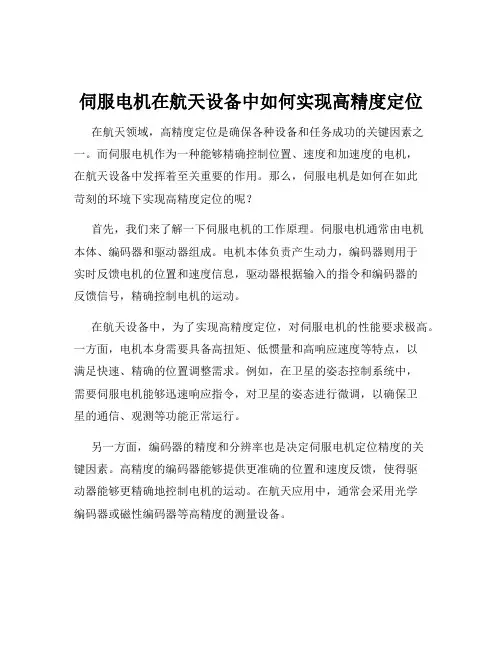

伺服电机在航天设备中如何实现高精度定位在航天领域，高精度定位是确保各种设备和任务成功的关键因素之一。

而伺服电机作为一种能够精确控制位置、速度和加速度的电机，在航天设备中发挥着至关重要的作用。

那么，伺服电机是如何在如此苛刻的环境下实现高精度定位的呢？首先，我们来了解一下伺服电机的工作原理。

伺服电机通常由电机本体、编码器和驱动器组成。

电机本体负责产生动力，编码器则用于实时反馈电机的位置和速度信息，驱动器根据输入的指令和编码器的反馈信号，精确控制电机的运动。

在航天设备中，为了实现高精度定位，对伺服电机的性能要求极高。

一方面，电机本身需要具备高扭矩、低惯量和高响应速度等特点，以满足快速、精确的位置调整需求。

例如，在卫星的姿态控制系统中，需要伺服电机能够迅速响应指令，对卫星的姿态进行微调，以确保卫星的通信、观测等功能正常运行。

另一方面，编码器的精度和分辨率也是决定伺服电机定位精度的关键因素。

高精度的编码器能够提供更准确的位置和速度反馈，使得驱动器能够更精确地控制电机的运动。

在航天应用中，通常会采用光学编码器或磁性编码器等高精度的测量设备。

除了硬件方面的性能要求，软件控制算法也是实现高精度定位的重要手段。

在航天设备中，常用的控制算法包括 PID 控制（比例积分微分控制）、模糊控制和自适应控制等。

PID 控制是一种经典的控制算法，通过对误差的比例、积分和微分进行运算，来调整控制量，使系统达到稳定并实现精确控制。

在伺服电机的控制中，PID 控制器可以根据编码器反馈的位置和速度误差，计算出合适的电流或电压输出，驱动电机运动到指定位置。

模糊控制则是一种基于模糊逻辑的控制方法，它不需要精确的数学模型，而是根据经验和规则来进行控制。

在航天环境中，由于存在各种不确定性和复杂的干扰因素，模糊控制可以根据模糊规则和推理机制，自适应地调整控制策略，提高系统的鲁棒性和定位精度。

自适应控制则能够根据系统的运行状态和环境变化，自动调整控制参数，以达到最佳的控制效果。

伺服电机找原点原理引言伺服电机是一种能够根据控制信号调整输出角度和速度的电机。

在实际应用中，经常需要将伺服电机的位置重置到一个已知的位置，这个位置通常被称为原点。

找到原点的过程被称为伺服电机找原点。

伺服电机找原点是实现自动化控制的基础，它在许多领域中得到广泛应用，比如机械加工、印刷、纺织等。

本文将详细解释与伺服电机找原点原理相关的基本原理，以及如何实现伺服电机找原点。

伺服电机工作原理在深入理解伺服电机找原点原理之前，我们先简要介绍一下伺服电机的工作原理。

伺服电机由电机、编码器和控制器组成。

电机负责产生转动力矩，编码器用于测量电机的角度，控制器根据编码器的反馈信号来调整电机的输出角度和速度。

控制器通过给电机施加适当的电压信号来驱动电机转动。

电机转动时，编码器会输出与电机角度相关的脉冲信号。

控制器根据编码器信号来判断电机当前的位置，并通过调整输出电压信号来使电机转到目标位置。

伺服电机找原点原理伺服电机找原点的目的是将电机的位置重置到一个已知的位置，通常是某个固定的位置。

找到原点后，控制器可以根据原点位置来计算电机当前的位置。

伺服电机找原点的基本原理是通过控制电机的转动方向和速度，使电机在某个特定的位置上产生一个特殊的信号，然后根据这个信号来确定原点位置。

具体来说，伺服电机找原点的过程可以分为以下几个步骤：1.初始化：在开始找原点之前，需要对系统进行初始化。

这包括将控制器的输出电压设置为零，将电机的位置清零，以及将编码器的计数器清零。

2.设定转动方向和速度：在开始找原点之前，需要设定电机的转动方向和速度。

通常情况下，电机会以一个较低的速度逆时针转动，直到找到原点为止。

3.检测特殊信号：当电机转动到一个特定的位置时，通常会产生一个特殊的信号。

这个信号可以通过传感器来检测，比如光电开关、接近开关等。

当检测到特殊信号时，说明电机已经找到了原点。

4.停止电机：一旦检测到特殊信号，控制器会停止给电机施加电压信号，使电机停止转动。

伺服电机的三种控制方法伺服电机是一种可以对位置、速度和力矩进行准确控制的电机。

它具有以下几种控制方法，分别是位置控制、速度控制和力矩控制。

一、位置控制位置控制是指通过对伺服电机施加电压信号，使其能够准确地达到所需的位置。

常见的位置控制方法有以下三种：1.开环位置控制：开环位置控制是最简单的位置控制方法之一、它通过事先设定好的指令信号，控制伺服电机的运动到达预定的位置。

但由于无法准确感知位置误差，因此容易受到负载变动、摩擦力等因素的影响，导致控制精度较低。

2.简单闭环位置控制：简单闭环位置控制是在开环控制的基础上，增加了位置反馈信息来实现更精确的位置控制。

闭环控制使用编码器或位置传感器等设备来实时感知伺服电机的位置，并与设定的指令信号进行比较，控制电机的转动，减小位置误差。

但简单闭环位置控制无法考虑到负载变化对位置控制的影响。

3.PID闭环位置控制：PID闭环位置控制是在简单闭环控制的基础上，增加了比例、积分和微分控制来进一步提高位置控制精度。

PID控制器根据伺服电机的位置误差、变化速率和累计偏差，调整电机驱动器的输出信号，以实现位置的精确控制。

PID控制器通常调整PID参数，以逐步减小位置误差，使得伺服电机能够快速且准确地达到所需位置。

二、速度控制速度控制是指通过对伺服电机施加电压信号，使其能够达到预设的速度。

常见的速度控制方法有以下几种：1.矢量控制：矢量控制是一种通过使用矢量变量来控制电机的速度和方向的方法。

它可以实现电机的快速启动、减速和正反转，并具有良好的动态响应性能。

矢量控制通常需要精确的位置反馈或速度反馈信号，并使用PI控制器来调整速度误差和电机转矩。

2.开环速度控制：开环速度控制是在没有速度反馈信号的情况下，通过一个开环速度控制器来控制电机的转速。

开环速度控制通常使用一个指令信号，在不考虑负载变化的情况下提供固定转速。

由于没有速度反馈信号，开环速度控制容易受到负载变化和负载扰动的影响，控制精度较低。
