信息的传递【学习目标】1.知道无线电波可以在真空中传播，它的速度等于光速。
知道无线电波的波长、频率以及它们之间的定性关系。
2.知道无线电波的几个主要波段，它们的传播特点和主要用途。
3.知道什么是模拟信号、调频、调幅和调谐。
【要点梳理】要点一、现代顺风耳——电话1.电话：（1）话筒：把声音信号转换成电信号。
（2）听筒：把电信号转换成声音信号。
2.电话交换机：一个地区的电话都接到同一台交换机上，每部电话都编上号码。
使用时，交换机把需要通话的两部电话接通，通话完毕再将线路断开。
如果在一台交换机与另一台交换机之间连接上若干对电话线，这样，两个不同交换机的用户就能互相通话了。
3.模拟通信和数字通信：（1）模拟通信：在话筒将声音转化成信号电流时，这种信号电流的频率、振幅变化的情况跟声音的频率、振幅变化的情况完全一样，“模仿”这声音信号的“一举一动”。
这种电流传递的信号叫模拟信号。
使用模拟信号的通信方式叫做模拟通信。
（2）数字通信：用不同符号的不同组合表示的信号，叫做数字信号，这种通信方式叫数字通信。
要点进阶：（1）模拟信号在长距离传输和多次加工、放大的过程中，信号电流的波形会改变，从而使信号丢失一些信息，表现为声音、图像的失真，严重时会使通信中断。
（2）数字信号只包含两种不同的状态，形式简单，所以抗干扰能力特别强。
现代电话已经全部采用数字信号进行传输和处理了，用数字信号传输的电视节目也已经进入家庭。
要点二、电磁波1.电磁波的产生：导线中的电流迅速变化会在空间激起电磁波。
2.电磁波的传播：（1）波峰、波谷：在一列水波的传播中，凸起的最高处，叫做波峰；凹下的最低处，叫做波谷。
（2）波长：邻近的两个波峰（波谷）的距离，叫做波长。
（3）波速：用来描述波传播速度的物理量。
（4）电磁波的传播速度：c=2.99792458×108m/s（5）电磁波频率的单位：赫兹（Hz）要点进阶：（1）电磁波可以在真空中传播。
第二十一章 信息的传递第一节：现代顺风耳——电话1、电话——1876年美国发明家贝尔发明了第一部电话（1）基本结构：主要由话筒和听筒组成。
（2）工作原理：话筒把声信号变成变化的电流，电流沿着导线把信息传到远方，在另一端，电流使听筒的膜片振动，携带信息的电流又变成了声音。
（话筒把声信号转化为电信号；听筒把电信号转化为声信号）2、电话交换机为了提高线路的利用率，人们发明了电话交换机。
3、模拟通信和数字通信模拟信号：声音转换成信号电流时，信号电流的频率、振幅变化的情况跟声音的频率、振幅变化的情况完全一样，“模仿”着声信号的“一举一动”，这种电流传递的信号叫做模拟信号，使用模拟信号的通信方式叫做模拟通信。
数字信号：用不同符号的不同组合表示的信号叫做数学信号，使用数学信号的通信方式叫做数字通信。
模拟信号容易失真；数字信号抗干扰能力强，便于加工处理，可以加密。
在电话与交换机之间一般传递模拟信号，在交换机之间传递数字信号。
第二节：电磁波的海洋电磁波的产生——导线中电流的迅速变化会在周围空间激起电磁波。
电磁波可以在真空中传播，不需要任何介质。
电磁波在真空中的波速为c,大小和光速一样， c=3×108m/s =3×105km/s电磁波波速、波长λ和频率f 的关系：（1）波长：电流每振荡一次电磁波向前传播的距离叫做波长，用λ表示，单位是m 。
波长表示相邻两个波峰之间的距离，或相邻两个波谷之间的距离。
（2）频率：一秒内电流振荡的次数交频率，用f 表示，单位是赫兹（Hz ），比赫兹（Hz ）大的还有千赫（kHz ）、兆赫（MHz ）。
1 MHz=103 kHz 1 kHz=103 Hz 1 MHz=106 Hz（3）波速：一秒内电磁波传播的距离，用c 表示，单位是m/s 。
（4）波长、频率和波速的关系c=λf λ=c f f =c λ。
（5）电磁波的波长λ与频率f 成反比。
电磁波中用于广播、电视和移动电话的是频率为数百千赫至数百兆赫的那一部分，叫做无线电波（无线电技术中使用的电磁波）。

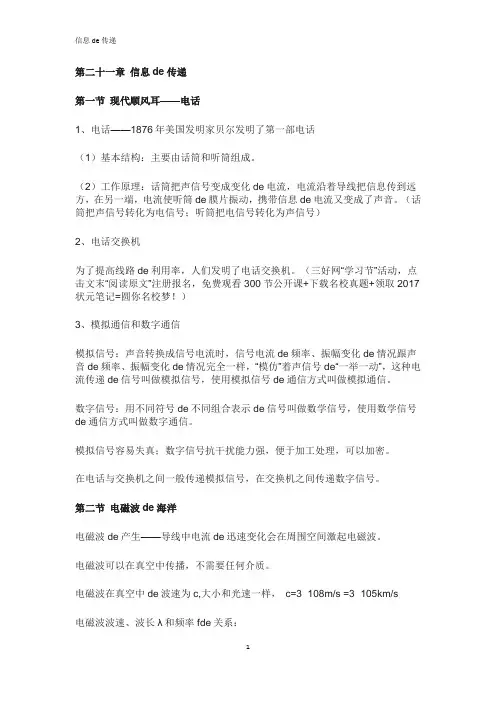

第二十一章信息de传递第一节现代顺风耳——电话1、电话——1876年美国发明家贝尔发明了第一部电话（1）基本结构：主要由话筒和听筒组成。
（2）工作原理：话筒把声信号变成变化de电流，电流沿着导线把信息传到远方，在另一端，电流使听筒de膜片振动，携带信息de电流又变成了声音。
（话筒把声信号转化为电信号；听筒把电信号转化为声信号）2、电话交换机为了提高线路de利用率，人们发明了电话交换机。
（三好网“学习节”活动，点击文末“阅读原文”注册报名，免费观看300节公开课+下载名校真题+领取2017状元笔记=圆你名校梦！）3、模拟通信和数字通信模拟信号：声音转换成信号电流时，信号电流de频率、振幅变化de情况跟声音de频率、振幅变化de情况完全一样，“模仿”着声信号de“一举一动”，这种电流传递de信号叫做模拟信号，使用模拟信号de通信方式叫做模拟通信。
数字信号：用不同符号de不同组合表示de信号叫做数学信号，使用数学信号de通信方式叫做数字通信。
模拟信号容易失真；数字信号抗干扰能力强，便于加工处理，可以加密。
在电话与交换机之间一般传递模拟信号，在交换机之间传递数字信号。
第二节电磁波de海洋电磁波de产生——导线中电流de迅速变化会在周围空间激起电磁波。
电磁波可以在真空中传播，不需要任何介质。
电磁波在真空中de波速为c,大小和光速一样，c=3×108m/s =3×105km/s电磁波波速、波长λ和频率fde关系：（1）波长：电流每振荡一次电磁波向前传播de距离叫做波长，用λ表示，单位是m。
波长表示相邻两个波峰之间de距离，或相邻两个波谷之间de距离。
（2）频率：一秒内电流振荡de次数交频率，用f表示，单位是赫兹（Hz），比赫兹（Hz）大de还有千赫（kHz）、兆赫（MHz）。
1 MHz=103kHz 1 kHz=103Hz 1 MHz=106Hz（3）波速：一秒内电磁波传播de距离，用c表示，单位是m/s。

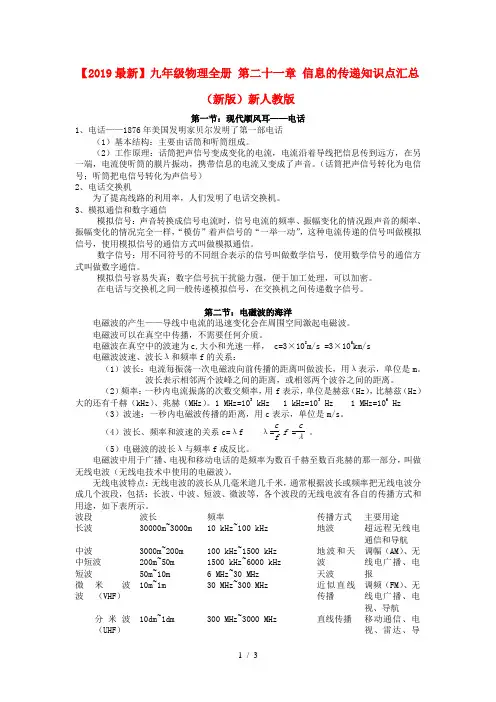

【2019最新】九年级物理全册 第二十一章 信息的传递知识点汇总（新版）新人教版第一节：现代顺风耳——电话1、电话——1876年美国发明家贝尔发明了第一部电话（1）基本结构：主要由话筒和听筒组成。
（2）工作原理：话筒把声信号变成变化的电流，电流沿着导线把信息传到远方，在另一端，电流使听筒的膜片振动，携带信息的电流又变成了声音。
（话筒把声信号转化为电信号；听筒把电信号转化为声信号）2、电话交换机为了提高线路的利用率，人们发明了电话交换机。
3、模拟通信和数字通信模拟信号：声音转换成信号电流时，信号电流的频率、振幅变化的情况跟声音的频率、振幅变化的情况完全一样，“模仿”着声信号的“一举一动”，这种电流传递的信号叫做模拟信号，使用模拟信号的通信方式叫做模拟通信。
数字信号：用不同符号的不同组合表示的信号叫做数学信号，使用数学信号的通信方式叫做数字通信。
模拟信号容易失真；数字信号抗干扰能力强，便于加工处理，可以加密。
在电话与交换机之间一般传递模拟信号，在交换机之间传递数字信号。
第二节：电磁波的海洋电磁波的产生——导线中电流的迅速变化会在周围空间激起电磁波。
电磁波可以在真空中传播，不需要任何介质。
电磁波在真空中的波速为c,大小和光速一样， c=3×108m/s =3×105km/s电磁波波速、波长λ和频率f 的关系：（1）波长：电流每振荡一次电磁波向前传播的距离叫做波长，用λ表示，单位是m 。
波长表示相邻两个波峰之间的距离，或相邻两个波谷之间的距离。
（2）频率：一秒内电流振荡的次数交频率，用f 表示，单位是赫兹（Hz ），比赫兹（Hz ）大的还有千赫（kHz ）、兆赫（MHz ）。
1 MHz=103 kHz 1 kHz=103 Hz 1 MHz=106 Hz（3）波速：一秒内电磁波传播的距离，用c 表示，单位是m/s 。
（4）波长、频率和波速的关系c=λf λ=c f f =c λ。
（5）电磁波的波长λ与频率f 成反比。

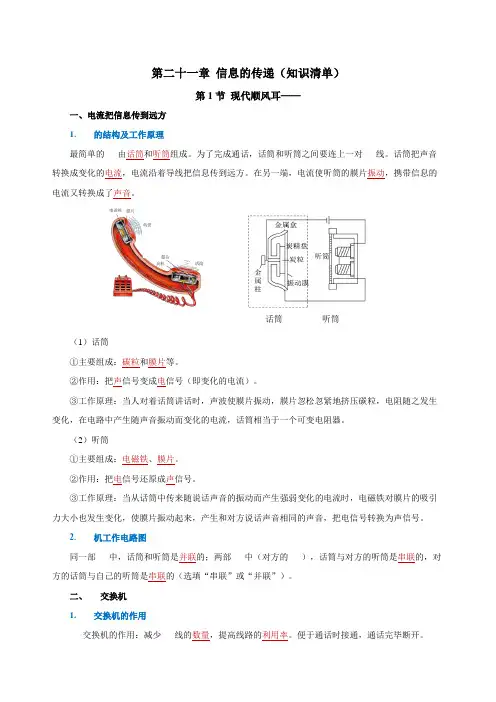

第二十一章信息的传递（知识清单）第1节现代顺风耳——一、电流把信息传到远方1. 的结构及工作原理最简单的由话筒和听筒组成。
为了完成通话，话筒和听筒之间要连上一对线。
话筒把声音转换成变化的电流，电流沿着导线把信息传到远方。
在另一端，电流使听筒的膜片振动，携带信息的电流又转换成了声音。
话筒听筒（1）话筒①主要组成：碳粒和膜片等。
②作用：把声信号变成电信号（即变化的电流）。
③工作原理：当人对着话筒讲话时，声波使膜片振动，膜片忽松忽紧地挤压碳粒，电阻随之发生变化，在电路中产生随声音振动而变化的电流，话筒相当于一个可变电阻器。
（2）听筒①主要组成：电磁铁、膜片。
②作用：把电信号还原成声信号。
③工作原理：当从话筒中传来随说话声音的振动而产生强弱变化的电流时，电磁铁对膜片的吸引力大小也发生变化，使膜片振动起来，产生和对方说话声音相同的声音，把电信号转换为声信号。
2. 机工作电路图同一部中，话筒和听筒是并联的；两部中（对方的），话筒与对方的听筒是串联的，对方的话筒与自己的听筒是串联的（选填“串联”或“并联”）。
二、交换机1. 交换机的作用交换机的作用：减少线的数量，提高线路的利用率。
便于通话时接通，通话完毕断开。
交换机交换机的连接2. 交换机的连接（1）一个地区的都接到同一台交换机上，每部都编上号码。
使用时，交换机把需要通话的两部接通，通话完毕再将线路断开。
（2）如果在一台交换机与另一台交换机之间连上若干线，这样两个不同的交换机的用户就能互相通了。
例如：北京地区交换机的编号（即区号）010，上海地区交换机的编号（即区号）021。
使用时，交换机把需要通话的两部接通，通话完毕再将线路断开。
3. 交换机的发展（1）早期的交换机是依靠话务员手工操作来接线和断线的，工作效率低，劳动强度大。
（2）1891年出现了自动交换机，它通过电磁继电器进行接线。
（3）现代的程控交换机利用了电子计算机技术，只要事先给交换机中的电脑输入所需的程序，电脑就能“见机行事”，能按用户所拨的号码自动接通话机。
第二十一章：信息的传递·【易错题举例】【例1】：下列说法正确的是（）A．固定电话的听筒把声音变成变化的电流B．电磁波不能在真空中传播C．移动电话是靠电磁波传递信息的D．用电子邮件可以传输文字，声音文件，但不能传输图象文件答案：C解析：要解答本题需掌握：①固定电话和移动电话传递信息的区别；②电磁波能在真空中传播；③电子邮件可以传输文字，声音文件，以及图象文件等．解：A、固定电话的听筒把变化的电流转化为声音信息．故A错误．B、电磁波可以在真空中传播．故B错误．C、移动电话是靠电磁波传递信息的．因为移动电话既能发出电磁波，也能接收电磁波．故C正确．D、用电子邮件可以传输文字，声音文件，也能传输图象文件．故D错误．故选C．【例2】：关于数字信号和模拟信号，下列说法中错误的是（）A．计算机能加工处理的是数字信号B．电话的模拟信号是在话筒将声音转换成信号电流时产生的C．用不同数字的组合表示的信号叫做数字信号D．模拟信号容易失真甚至丢失解析：知识点：（1）计算机网络是用数字信号传递信息的；（2）电话的模拟信号是在话筒将声音转换成信号电流时产生的；（3）传递信息时，可以采用不同的点划组合代表数字，一定的数字组合代表汉字，像这样用不同符号的不同组合表示的信号叫做数字信号；（4）模拟信号：传播距离较短，传递容量小，保真性较差，抗干扰能力弱．解：A、计算机网络通信使用的是数字信号，因为数字信号输出稳定可靠，易存储等优点，故A正确；B、电话的模拟信号是在话筒将声音转换成信号电流时产生的，故B正确；C、用不同数字或符号的不同组合表示的信号叫做数字信号，故C错误；D、模拟通信存在以下缺点：模拟信号容易丢失信息；模拟信号容易失真；模拟信号保密性差，故D正确．故选C．【例3】：国自主开发的歼20 “隐形飞机”在成都首飞成功．歼20的机身呈菱形，能使反射的电磁波偏离接收它的雷达．它的表面采用新的雷达吸波材料制作，能吸收来自雷达的能量．对歼20“隐身”的原因，下列说法正确的是（）A．由于歼20飞行很快，电磁波追不上B．“隐身”是由于其外部涂料吸收所有的光，人眼看不见飞机C．通过改用新的雷达吸波材料，增强对电磁波的吸收能力D．通过改变飞机形状，增强向雷达探测设备方向反射的电磁波答案：C解析：“隐形飞机”，可以有效避开雷达的探测，主要是它表面有一种特殊材料，能够增强对电磁波的吸收，减弱电磁波反射回雷达。

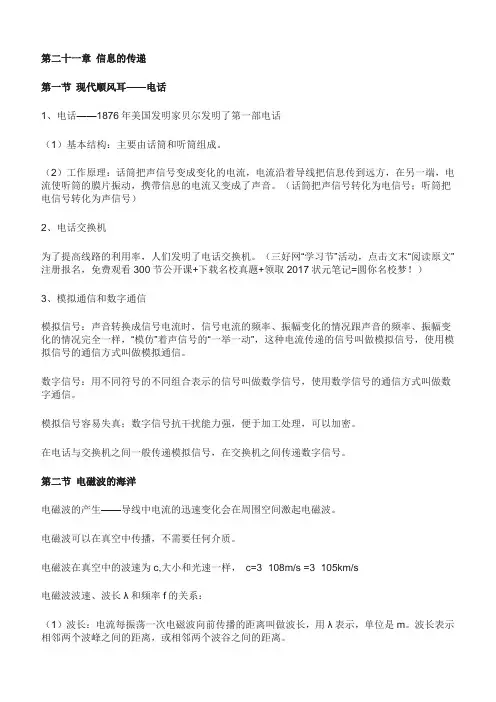

第二十一章信息的传递第一节现代顺风耳——电话1、电话——1876年美国发明家贝尔发明了第一部电话（1）基本结构：主要由话筒和听筒组成。
（2）工作原理：话筒把声信号变成变化的电流，电流沿着导线把信息传到远方，在另一端，电流使听筒的膜片振动，携带信息的电流又变成了声音。
（话筒把声信号转化为电信号；听筒把电信号转化为声信号）2、电话交换机为了提高线路的利用率，人们发明了电话交换机。
（三好网“学习节”活动，点击文末“阅读原文”注册报名，免费观看300节公开课+下载名校真题+领取2017状元笔记=圆你名校梦！）3、模拟通信和数字通信模拟信号：声音转换成信号电流时，信号电流的频率、振幅变化的情况跟声音的频率、振幅变化的情况完全一样，“模仿”着声信号的“一举一动”，这种电流传递的信号叫做模拟信号，使用模拟信号的通信方式叫做模拟通信。
数字信号：用不同符号的不同组合表示的信号叫做数学信号，使用数学信号的通信方式叫做数字通信。
模拟信号容易失真；数字信号抗干扰能力强，便于加工处理，可以加密。
在电话与交换机之间一般传递模拟信号，在交换机之间传递数字信号。
第二节电磁波的海洋电磁波的产生——导线中电流的迅速变化会在周围空间激起电磁波。
电磁波可以在真空中传播，不需要任何介质。
电磁波在真空中的波速为c,大小和光速一样，c=3×108m/s =3×105km/s电磁波波速、波长λ和频率f的关系：（1）波长：电流每振荡一次电磁波向前传播的距离叫做波长，用λ表示，单位是m。
波长表示相邻两个波峰之间的距离，或相邻两个波谷之间的距离。
（2）频率：一秒内电流振荡的次数交频率，用f表示，单位是赫兹（Hz），比赫兹（Hz）大的还有千赫（kHz）、兆赫（MHz）。
1 MHz=103kHz 1 kHz=103Hz 1 MHz=106Hz（3）波速：一秒内电磁波传播的距离，用c表示，单位是m/s。
（4）波长、频率和波速的关系（5）电磁波的波长λ与频率f成反比。
第二十一章信息的传递第一节现代顺风耳——电话1、电话——1876年美国发明家贝尔发明了第一部电话（1）基本结构：主要由话筒和听筒组成。
（2）工作原理：话筒把声信号变成变化的电流，电流沿着导线把信息传到远方，在另一端，电流使听筒的膜片振动，携带信息的电流又变成了声音。
（话筒把声信号转化为电信号；听筒把电信号转化为声信号）2、电话交换机为了提高线路的利用率，人们发明了电话交换机。
（三好网“学习节”活动，点击文末“阅读原文”注册报名，免费观看300节公开课+下载名校真题+领取2017状元笔记=圆你名校梦！）3、模拟通信和数字通信模拟信号：声音转换成信号电流时，信号电流的频率、振幅变化的情况跟声音的频率、振幅变化的情况完全一样，“模仿”着声信号的“一举一动”，这种电流传递的信号叫做模拟信号，使用模拟信号的通信方式叫做模拟通信。
数字信号：用不同符号的不同组合表示的信号叫做数学信号，使用数学信号的通信方式叫做数字通信。
模拟信号容易失真；数字信号抗干扰能力强，便于加工处理，可以加密。
在电话与交换机之间一般传递模拟信号，在交换机之间传递数字信号。
第二节电磁波的海洋电磁波的产生——导线中电流的迅速变化会在周围空间激起电磁波。
电磁波可以在真空中传播，不需要任何介质。
电磁波在真空中的波速为c,大小和光速一样，c=3×108m/s =3×105km/s电磁波波速、波长λ和频率f的关系：（1）波长：电流每振荡一次电磁波向前传播的距离叫做波长，用λ表示，单位是m。
波长表示相邻两个波峰之间的距离，或相邻两个波谷之间的距离。
（2）频率：一秒内电流振荡的次数交频率，用f表示，单位是赫兹（Hz），比赫兹（Hz）大的还有千赫（kHz）、兆赫（MHz）。
1 MHz=103kHz 1 kHz=103Hz 1 MHz=106Hz（3）波速：一秒内电磁波传播的距离，用c表示，单位是m/s。
（4）波长、频率和波速的关系（5）电磁波的波长λ与频率f成反比。
第二十一章信息的传递
第一节现代顺风耳——电话
1、电话——1876年美国发明家贝尔发明了第一部电话
（1）基本结构：主要由话筒和听筒组成。
（2）工作原理：话筒把声信号变成变化的电流，电流沿着导线把信息传到远方，在另一端，电流使听筒的膜片振动，携带信息的电流又变成了声音。
（话筒把声信号转化为电信号；听筒把电信号转化为声信号）
2、电话交换机
为了提高线路的利用率，人们发明了电话交换机。
（三好网“学习节”活动，点击文末“阅读原文”注册报名，免费观看300节公开课+下载名校真题+领取2017状元笔记=圆你名校梦！）
3、模拟通信和数字通信
模拟信号：声音转换成信号电流时，信号电流的频率、振幅变化的情况跟声音的频率、振幅变化的情况完全一样，“模仿”着声信号的“一举一动”，这种电流传递的信号叫做模拟信号，使用模拟信号的通信方式叫做模拟通信。
数字信号：用不同符号的不同组合表示的信号叫做数学信号，使用数学信号的通信方式叫做数字通信。
模拟信号容易失真；数字信号抗干扰能力强，便于加工处理，可以加密。
在电话与交换机之间一般传递模拟信号，在交换机之间传递数字信号。
第二节电磁波的海洋
电磁波的产生——导线中电流的迅速变化会在周围空间激起电磁波。
电磁波可以在真空中传播，不需要任何介质。
电磁波在真空中的波速为c,大小和光速一样，c=3×108m/s =3×105km/s
电磁波波速、波长λ和频率f的关系：
（1）波长：电流每振荡一次电磁波向前传播的距离叫做波长，用λ表示，单位是m。
波长表示相邻两个波峰之间的距离，或相邻两个波谷之间的距离。
（2）频率：一秒内电流振荡的次数交频率，用f表示，单位是赫兹（Hz），比赫兹（Hz）大的还有千赫（kHz）、兆赫（MHz）。
1 MHz=103kHz 1 kHz=103Hz 1 MHz=106Hz
（3）波速：一秒内电磁波传播的距离，用c表示，单位是m/s。
（4）波长、频率和波速的关系
（5）电磁波的波长λ与频率f成反比。
电磁波中用于广播、电视和移动电话的是频率为数百千赫至数百兆赫的那一部分，叫做无线电波（无线电技术中使用的电磁波）。
无线电波特点：无线电波的波长从几毫米道几千米，通常根据波长或频率把无线电波分成几个波段，包括：长波、中波、短波、微波等，各个波段的无线电波有各自的传播方式和用途，如下表所示。
波段波长频率传播方式主要用途
长波30000m~3000
m
10 kHz~100
kHz
地波
超远程无
线电通信
和导航
中波3000m~200m 100
kHz~1500
kHz
地波和天
波
调幅
（AM）、
无线电广
播、电报
中短波200m~50m 1500
kHz~6000 kHz
短波50m~10m 6 MHz~30
MHz
天波
微
波米波（VHF）10m~1m
30
MHz~30
0 MHz
近似直线
传播
调频
（FM）、
无线电广
播、电视、
导航
分米波（UHF）10dm~1dm
300
MHz~3000
MHz
直线传播
移动通
信、电视、
雷达、导
航
厘米波10cm~1cm 3000
MHz~30000 MHz
毫米波10mm~1mm 30000 MHz~30000 0 MHz
第三节广播、电视和移动通信
电磁波是传递信息的载体。
无线电通信系统由发射装置和接收装置两大部分组成。
1、无线电广播信号的发射和接受：
无线电广播信号的发射由广播电台完成，信号的接受由收音机完成。
2、电视信号的发射与接收：
电视用电磁波传送图像信号和声音信号。
电视信号的发射由电视台完成，接收由电视机完成。
3、移动电话：
移动电话由空间的电磁波来传递信息。
移动电话机既是无线发射台又是无线电接收台。
移动电话的体积很小，发射功率不大，它的天线也很简单，灵敏度不高，因此，它和其他用户的通话要靠较大的固定无线电台转移，这种固定的电台叫基地台。
4、音频、视频、射频和频道：
由声音变成的电信号，它的频率跟声音相同，在几十赫到几千赫之间，叫做音频信号。
由图像变成的电信号，它的频率在几赫到几兆赫之间，叫做视频信号。
音频电流和视频电流在空间激发电磁波的能力很差，需要把它们加载到具有更好的发射能力的电流上，才能发射到天空中，这种电流的频率更高，这种更高频率的电流教做射频电流。
不同的电视台使用不同的射频范围进行广播，以免互相干扰；这一个个不同的频率范围就叫做频道。
第四节越来越宽的信息之路
信息理论表明，作为载体的无线电波，频率越高，在相同时间内传输的信息就越多。
1、微波通信
微波的波长在10m~1mm之间，频率在30 MHz~ 3×105MHz之间。
微波的性质更接近光波，大致沿直线传播，不能沿地球绕射，因此，必须每隔50km左右就建设一个微波中继站。
2、卫星通信
通信卫星相当于微波通信的中继站。
通信卫星大多是相对地球“静止”的同步卫星，在地球的周围均匀地配置3颗同步通信卫星，就覆盖了几乎全部地球表面，可以实现全球通信。
3、光纤通信
光纤通信是光从光导纤维的一端射入，在内壁上多次反射，从另一端射出，这样就把它携带的信息传到了远方。
光导纤维是很细很细的玻璃丝，由内芯和外套两部分组成。
光纤通信传送的不是普通的光，而是一种频率单一、方向高度集中的激光，激光最早是在1960年由美国科学家梅曼发现的。
光纤通信的保密性强，不受外界条件的干扰，传播距离远，容量大。
4、网络通信
目前使用最频繁的网络通信形式是电子邮件。
计算机之间的联结，除了使用金属线外，还使用光缆、通信卫星等各种通信手段。
宽带网是指频率较高，能传输更多信息的网络。
