电子警察系统、卡口系统、监控系统土建施工要求及注意事项

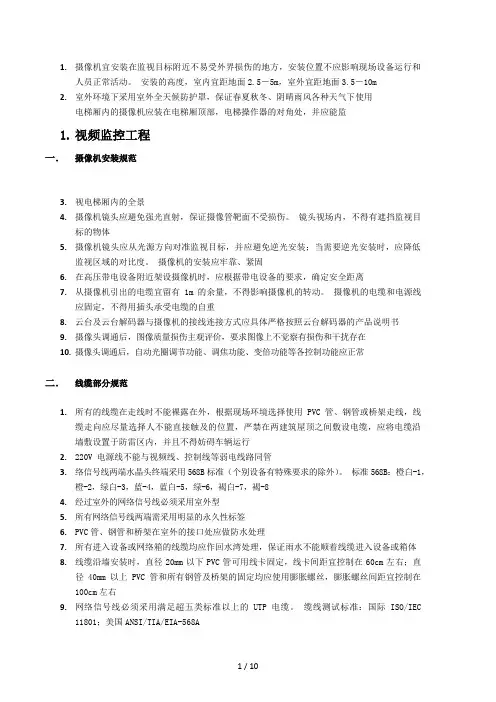

1.摄像机宜安装在监视目标附近不易受外界损伤的地方，安装位置不应影响现场设备运行和人员正常活动。

安装的高度，室内宜距地面2.5－5m，室外宜距地面3.5－10m2.室外环境下采用室外全天候防护罩，保证春夏秋冬、阴晴雨风各种天气下使用电梯厢内的摄像机应装在电梯厢顶部，电梯操作器的对角处，并应能监1.视频监控工程一．摄像机安装规范3.视电梯厢内的全景4.摄像机镜头应避免强光直射，保证摄像管靶面不受损伤。

镜头视场内，不得有遮挡监视目标的物体5.摄像机镜头应从光源方向对准监视目标，并应避免逆光安装；当需要逆光安装时，应降低监视区域的对比度。

摄像机的安装应牢靠、紧固6.在高压带电设备附近架设摄像机时，应根据带电设备的要求，确定安全距离7.从摄像机引出的电缆宜留有1m的余量，不得影响摄像机的转动。

摄像机的电缆和电源线应固定，不得用插头承受电缆的自重8.云台及云台解码器与摄像机的接线连接方式应具体严格按照云台解码器的产品说明书9.摄像头调通后，图像质量损伤主观评价，要求图像上不觉察有损伤和干扰存在10.摄像头调通后，自动光圈调节功能、调焦功能、变倍功能等各控制功能应正常二．线缆部分规范1.所有的线缆在走线时不能裸露在外，根据现场环境选择使用PVC管、钢管或桥架走线，线缆走向应尽量选择人不能直接触及的位置，严禁在两建筑屋顶之间敷设电缆，应将电缆沿墙敷设置于防雷区内，并且不得妨碍车辆运行2.220V 电源线不能与视频线、控制线等弱电线路同管3.络信号线两端水晶头终端采用568B标准（个别设备有特殊要求的除外）。

标准568B：橙白-1，橙-2，绿白-3，蓝-4，蓝白-5，绿-6，褐白-7，褐-84.经过室外的网络信号线必须采用室外型5.所有网络信号线两端需采用明显的永久性标签6.PVC管、钢管和桥架在室外的接口处应做防水处理7.所有进入设备或网络箱的线缆均应作回水湾处理，保证雨水不能顺着线缆进入设备或箱体8.线缆沿墙安装时，直径20mm以下PVC管可用线卡固定，线卡间距宜控制在60cm左右；直径40mm以上PVC管和所有钢管及桥架的固定均应使用膨胀螺丝，膨胀螺丝间距宜控制在100cm左右9.网络信号线必须采用满足超五类标准以上的UTP电缆。

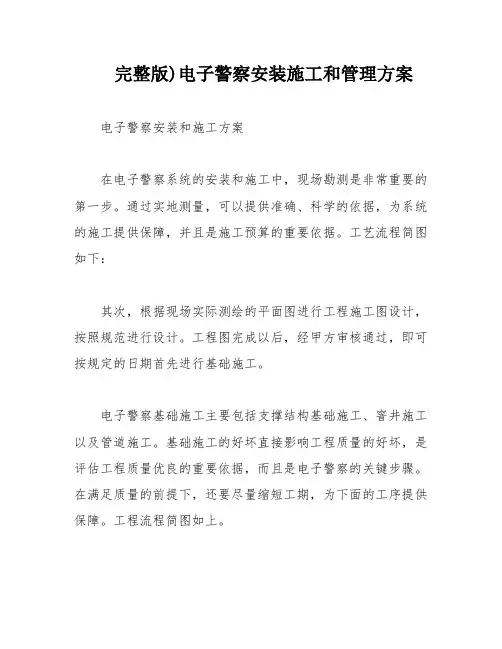

完整版)电子警察安装施工和管理方案电子警察安装和施工方案在电子警察系统的安装和施工中，现场勘测是非常重要的第一步。

通过实地测量，可以提供准确、科学的依据，为系统的施工提供保障，并且是施工预算的重要依据。

工艺流程简图如下：其次，根据现场实际测绘的平面图进行工程施工图设计，按照规范进行设计。

工程图完成以后，经甲方审核通过，即可按规定的日期首先进行基础施工。

电子警察基础施工主要包括支撑结构基础施工、窨井施工以及管道施工。

基础施工的好坏直接影响工程质量的好坏，是评估工程质量优良的重要依据，而且是电子警察的关键步骤。

在满足质量的前提下，还要尽量缩短工期，为下面的工序提供保障。

工程流程简图如上。

在基础施工中，需要注意一些问题，例如基础定位对所要求开挖的基础坑要画好开挖线，对定位的点作好标记，以防开挖后破坏。

基坑挖方应始终保持良好地排水，软土地基应采用台阶式挖方，混凝土浇注之前基坑不应有积水。

混凝土浇注时要用振捣棒振捣，条件不允许时要用棒、铲彻底插捣以消除混凝土孔隙。

基础钢筋笼下坑时要注意两个问题：一是注意预埋件地脚螺丝的摆放方向，要与图纸相对应；二是预埋件下坑后最上面一层底板要保持水平，可使用水平直尺进行校正。

地脚螺栓要用碎布和牛油保护，免于锈蚀和人为破坏。

电子警察立杆的安装也是非常重要的一步。

立杆为6.0-6.5m高的立杆，采用底部直径为250mm，顶端直径为170mm 的锥型钢管冷弯制成，外表镀锌，横臂向外挑出3.5-4米，顶部挑出横臂做有安装支架安装防护罩。

摄像机、电源安装在摄像机防护罩内，与补光灯一起安装在挑臂上。

补光灯采用特制补光灯，安装在挑臂上距防护罩0.5-1米处。

立柱下部采用法兰盘与混凝土基础联接地，脚螺栓M20，共8个。

安装时要做好安全工作，必要时请当地交警协助操作指挥交通。

安装时要保持竖杆与地面的垂直，按照施工图施工，对基础不水平的基础要用垫铁将它垫水平。

最后，还需要进行检测器线圈的安装和电源线及信号线的铺设。

监控工程施工质量要求标准一、总体要求1、监控工程施工应符合国家相关法律法规的要求，遵循工程建设质量管理规范。

2、监控工程施工要求安全第一，保障施工人员、设备和现场周边环境的安全。

3、监控工程施工要求按照设计方案进行施工，确保工程质量和工程安全。

4、监控工程施工要求严格控制工程造价，合理利用资源，确保工程的经济效益。

5、监控工程施工要求具备检查验收、竣工验收等程序，确保工程顺利交付和投入使用。

二、质量管理要求1、监控工程施工前，需对施工单位和施工人员进行培训，确保施工人员具备必要的资质和技能。

2、监控工程施工中，需定期检查施工现场、施工设备和材料等，确保施工过程符合要求。

3、监控工程施工中，需做好技术交底和记录工作，确保施工过程的可追溯性。

4、监控工程施工后，需对工程进行全面检查和测试，确保监控系统功能正常、图像清晰。

5、监控工程施工后，需对工程进行竣工验收，确保工程符合设计要求和技术标准。

三、施工过程管理要求1、监控工程施工过程中，需合理组织施工队伍，明确责任分工，确保工程进度。

2、监控工程施工过程中，需合理安排施工设备和材料的运输和使用，防止损坏和浪费。

3、监控工程施工过程中，需及时处理施工中的问题和纠纷，确保工程进度和质量。

4、监控工程施工过程中，需加强与监理单位和业主单位的沟通与协调，做好相关手续和文件的备案。

5、监控工程施工过程中，需加强现场管理和安全监督，确保施工现场的安全整洁。

四、材料要求1、监控工程施工中使用的材料需符合相关标准和规范，确保材料质量稳定可靠。

2、监控工程施工中使用的材料需具备耐用、防水、防火等特性，确保工程质量。

3、监控工程施工中使用的电缆、配线等材料需符合电气安全要求，避免发生事故。

4、监控工程施工中使用的设备和器材需具有合格证书，确保设备的正常运行和长期使用。

5、监控工程施工完工后，需对使用过的材料进行分类、记录和处理，确保环境整洁和资源利用。

五、验收标准1、监控工程施工完工后，需对工程进行全面检查和测试，确保监控系统正常使用和图像清晰。

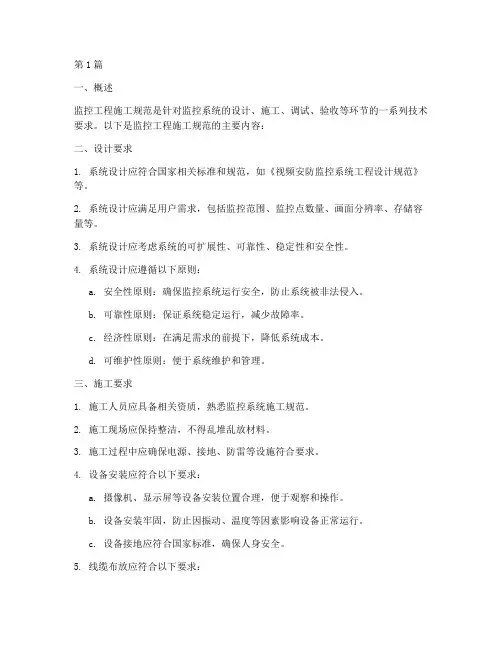

第1篇一、概述监控工程施工规范是针对监控系统的设计、施工、调试、验收等环节的一系列技术要求。

以下是监控工程施工规范的主要内容：二、设计要求1. 系统设计应符合国家相关标准和规范，如《视频安防监控系统工程设计规范》等。

2. 系统设计应满足用户需求，包括监控范围、监控点数量、画面分辨率、存储容量等。

3. 系统设计应考虑系统的可扩展性、可靠性、稳定性和安全性。

4. 系统设计应遵循以下原则：a. 安全性原则：确保监控系统运行安全，防止系统被非法侵入。

b. 可靠性原则：保证系统稳定运行，减少故障率。

c. 经济性原则：在满足需求的前提下，降低系统成本。

d. 可维护性原则：便于系统维护和管理。

三、施工要求1. 施工人员应具备相关资质，熟悉监控系统施工规范。

2. 施工现场应保持整洁，不得乱堆乱放材料。

3. 施工过程中应确保电源、接地、防雷等设施符合要求。

4. 设备安装应符合以下要求：a. 摄像机、显示屏等设备安装位置合理，便于观察和操作。

b. 设备安装牢固，防止因振动、温度等因素影响设备正常运行。

c. 设备接地应符合国家标准，确保人身安全。

5. 线缆布放应符合以下要求：a. 线缆布放应遵循“横平竖直、美观大方”的原则。

b. 线缆应采用屏蔽线，防止信号干扰。

c. 线缆连接应符合相关标准，确保信号传输质量。

6. 监控中心建设应符合以下要求：a. 监控中心应具备良好的通风、采光条件。

b. 设备间应具备防火、防盗、防雷等安全设施。

c. 设备间温度、湿度等环境参数应符合设备要求。

四、调试要求1. 调试前应检查设备、线缆等是否齐全、完好。

2. 调试过程中应确保系统稳定运行，画面清晰、流畅。

3. 调试完成后，应对系统进行测试，确保系统功能正常。

五、验收要求1. 验收前应完成系统调试，确保系统运行稳定。

2. 验收过程中应检查系统设计、施工、调试等环节是否符合规范要求。

3. 验收合格后，应提交验收报告，包括系统设计、施工、调试等资料。

第1篇一、概述监控工程施工规范是指在进行监控系统工程安装、调试、验收等过程中，为保证工程质量、安全、进度和功能要求，所遵循的一系列技术标准和操作规程。

以下是对监控工程施工规范的主要内容进行阐述。

二、施工准备1. 工程设计：根据监控工程的具体需求，进行详细的设计，包括系统架构、设备选型、布线方案等。

2. 材料设备：确保所有材料设备符合国家标准和规范要求，并进行检查验收。

3. 人员配置：施工队伍应具备相关资质，施工人员应熟悉监控工程的相关知识和技术。

4. 施工现场：施工现场应具备安全、整洁、有序的条件，确保施工顺利进行。

三、施工工艺1. 线缆布放：遵循国家相关标准，合理规划线缆路径，确保线缆安全、可靠、美观。

2. 设备安装：按照设备安装要求，确保设备安装牢固、位置准确、功能正常。

3. 系统调试：对监控系统进行功能测试、性能测试、安全测试等，确保系统运行稳定、可靠。

4. 系统验收：按照验收标准，对监控系统进行现场验收，确保系统满足设计要求。

四、施工质量控制1. 材料设备：严格把控材料设备质量，确保所用材料设备符合国家标准和规范要求。

2. 施工过程：加强施工过程质量控制，确保施工工艺符合规范要求，避免质量问题发生。

3. 系统测试：对监控系统进行功能测试、性能测试、安全测试等，确保系统运行稳定、可靠。

4. 验收标准：严格按照验收标准进行验收，确保监控系统满足设计要求。

五、安全施工1. 施工现场安全：确保施工现场安全、整洁、有序，防止安全事故发生。

2. 施工人员安全：加强对施工人员的安全教育，提高安全意识，确保施工人员人身安全。

3. 设备安全：严格按照设备操作规程进行操作，防止设备损坏。

4. 防雷接地：确保监控系统具备防雷接地功能，防止雷击等自然灾害对系统造成损害。

六、环境保护1. 施工现场环境：确保施工现场环境整洁、有序，减少施工对环境的影响。

2. 材料设备运输：合理规划材料设备运输路线，减少运输过程中的噪音和粉尘污染。

高清卡口型电子警系统施工方案1.1环形（传感）线圈及其馈线的安装和施工规范1.1.1 路面开槽线圈和馈线是最重要又易损坏的部分，必须给予足够的重视。

开槽前应检查路面是否坚固，按照系统总体技术条件选定线圈埋设的位置后，画上开槽尺寸线，用开槽机按图施工。

具体施工位置见图5.1-1。

1.1.2开槽顺序首先应当先切割距路边最远的线圈槽和引线槽，这样避免导线的交叉和减少导线接头。

1.1.3槽的几何尺寸环形线圈槽及导线的剖面，用开槽机开槽一直开到路边窨井附近，槽深为50mm-60mm，槽宽为4-8mm左右，在钢筋混凝土车道上埋设线圈时既要保证一定的深度，又要与钢筋保持一定的距离（不小于50厘米），开槽时尽可能两者兼顾。

为了避免下线时因拐角弯度过小而损坏导线，在槽的拐角处切45o斜角，对线圈起保护作用。

1.1.4槽内清理开槽后要对槽内进行清理，使槽内无硬渣，槽底平整，保持干燥，必须用空压机吹槽。

1.1.5环槽内下线用FVN/2.5平方毫米聚氯乙烯绝缘尼龙护套线，在路边窨井中预留成1.5米后再引至槽边，在其中按顺时针紧绕圈，再将另一端引到路边窨井中，从环形线圈到窨井中的馈线部分，两线端应以每米20绞的频率相互对绞，导线下槽后用钝物将其压实（不准用尖锐利器捣压），最后在井窖中将导线抽头标上记号。

1.1.6馈线的长度检测器用规定的馈线，其长度可50—300米之间，不要超出此范围，否则会影响检测效果。

1.1.7 填槽首先要保证槽和电缆洁净、干燥，并测量线圈无短路现象才可封槽。

1.1.8浇注方法先用冷浇法，使用环氧树脂使槽内数匝线圈互相粘合保证可靠性，稍等片刻，用热浇法把沥清混合物填入槽内，浇注时要注意沥清温度不能过高（一般80℃左右），并且要灌实不能有气泡，以免影响电参数。

1.1.9环形线圈的测试（1）埋设好的线圈（4匝）首先用三用表测其直流电阻在1—2Ω之间，如果短路或断路须重新埋设。

（2）埋设好的环形线圈都应用500V直流高阻表测试其对地的电阻，在500V 直流电压下其绝缘电阻应≥10MΩ。

高清卡口型电子警察系统(线圈检测型)施工规范目录第一章简介 (6)1.1 编写目的 (6)1.2 适用范围..................................................................................................................... 错误!未定义书签。

1.3 读者范围..................................................................................................................... 错误!未定义书签。

1.4 系统设备介绍 ............................................................................................................. 错误!未定义书签。

1.4.1高清智能卡口型电子警察系统的组成............................ 错误!未定义书签。

1.4.2主要设备介绍................................................ 错误!未定义书签。

1.4.2.1 DH-ITC512-GB3A/GRB3A高清卡口型电子警察系统记录仪............. 错误!未定义书签。

1.4.2.2 镜头 ..................................................................................................... 错误!未定义书签。

1.4.2.3 线缆 ..................................................................................................... 错误!未定义书签。

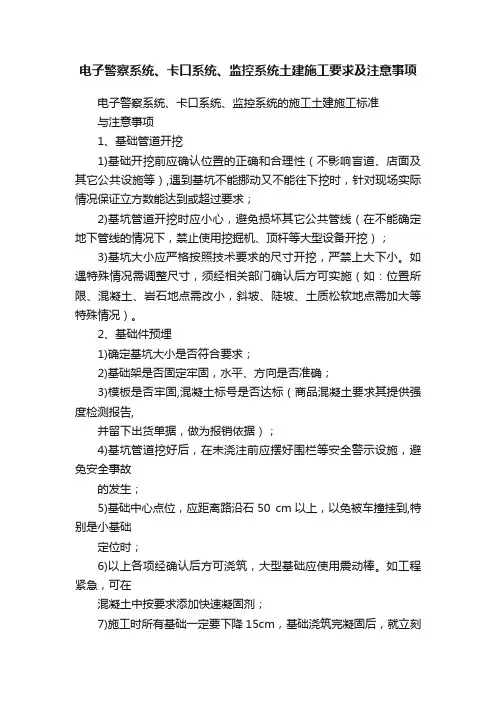

电子警察系统、卡口系统、监控系统土建施工要求及注意事项电子警察系统、卡口系统、监控系统的施工土建施工标准与注意事项1、基础管道开挖1)基础开挖前应确认位置的正确和合理性（不影响盲道、店面及其它公共设施等）,遇到基坑不能挪动又不能往下挖时，针对现场实际情况保证立方数能达到或超过要求；2)基坑管道开挖时应小心，避免损坏其它公共管线（在不能确定地下管线的情况下，禁止使用挖掘机、顶杆等大型设备开挖）；3)基坑大小应严格按照技术要求的尺寸开挖，严禁上大下小。

如遇特殊情况需调整尺寸，须经相关部门确认后方可实施（如：位置所限、混凝土、岩石地点需改小，斜坡、陡坡、土质松软地点需加大等特殊情况）。

2、基础件预埋1)确定基坑大小是否符合要求；2)基础架是否固定牢固，水平、方向是否准确；3)模板是否牢固,混凝土标号是否达标（商品混凝土要求其提供强度检测报告,并留下出货单据，做为报销依据）；4)基坑管道挖好后，在未浇注前应摆好围栏等安全警示设施，避免安全事故的发生；5)基础中心点位，应距离路沿石50 cm以上，以免被车撞挂到,特别是小基础定位时；6)以上各项经确认后方可浇筑，大型基础应使用震动棒。

如工程紧急，可在混凝土中按要求添加快速凝固剂；7)施工时所有基础一定要下降15cm，基础浇筑完凝固后，就立刻用沙回填，道板砖摆放好，再摆好警示锥，待安装杆件时再清理出来；8)框架灯基础采用商品混凝土浇筑时，要先浇筑满基础坑，再放入基础架，对准方向，打好水平。

3、管道预埋1)管道开挖前根据路口实际情况，必须考虑如何将开挖成本及线缆使用数量保持在最低水平；2)道路开挖前用水泥切割机切割线槽，以减少道路开挖时对路面的破坏；3)管道开挖时在不影响开槽深度的前提下，宽度尽量放小以减少管道恢复时的难度；4)把按技术要求的型号、数量的管线放入槽内，放入管线后用细砂填埋夯实（边夯边用水一层层冲实，如是用塑料管应避免损坏线管）；5)过路管道浇筑，要求全部采用商品砼浇筑；6)浇筑前应把槽内多余的砂清除，使混凝土能达到规定厚度；7)浇筑混凝土时需达到规定的水泥标号，并用振动棒振实，表面抹平；8)浇筑时应每半幅路面分开施工，以保证道路的畅通；沥青路面恢复要求先浇注一层混凝土，待完全凝固干燥后再铺上沥青夯实；9)浇筑完成后要按规定做好混凝土的保养工作（经常浇水保持水泥的湿度）；10)完工后应把安全设施摆好，防止路面压坏或事故的发生；11)人行道上的管线埋设完成后应把人行道板恢复原样；12)管道铺设完工后要检查是否完好、畅通；13)有预留管及要借用别的管道时，一定要先确保是否通，以免影响后续工作；14)顶管施工完毕后，要用穿线器试通后再付清款或待穿完线后付清，米数计量方法是点到点实际距离，尽量减少长度，不能以拉了多少管道来算。

高清卡口及电警系统施工组织方案目录第一章、系统安装方案 (4)1.1立杆距离及设备安装 (4)1.1.1系统杆件安装 (4)1.1.2设备安装（标准方案） (5)1.2线圈切割方案 (6)1.2.1环形（传感）线圈的设计 (6)1.2.2环形（传感）线圈施工规范 (8)1.3非标道路系统安装操作规范 (9)第二章、系统安装准备 (11)2.1工具仪表准备 (11)2.2软件准备 (12)2.3主机参数准备 (12)2.4基础、立杆和户外配电箱检查 (12)2.5供电检查 (12)2.5.1交流电源要求 (12)2.5.2 UPS稳压电源要求 (13)2.5.3 开箱验货 (13)第三章、系统布线、设备安装及检查 (13)3.1系统布线接线 (13)3.1.1系统布线总图 (13)3.1.2 系统布线接线分解 (13)3.1.3 电缆布放工艺、要求...................................................................................................... 错误！未定义书签。

3.2系统设备安装 (16)3.2.1 高清像机安装 (16)3.2.2 安装频闪灯 (17)3.2.3 安装闪光灯 (17)3.2.4 安装车检器 (18)3.2.5 安装智能交通终端管理设备 (18)3.3系统上电前检查 (18)3.3.1设备安装固定检查 (18)3.3.2系统接线检查 (18)3.3.3设备短路检查 (18)第四章、系统调试 (19)4.1设备升级指导 (19)4.1.1升级方式 (19)4.1.2恢复设备默认配置 (20)4.1.3升级注意事项 (20)4.2IE浏览器使用的提醒 (20)4.2.1 IE浏览器推荐 (20)4.2.2 初次使用IE浏览器的注意事项提醒 (21)4.2.3 IE浏览器登录不同型号设备前的注意事项提醒 (21)4.3高清像机调试指导 (21)4.3.1 像机WEB客户端使用介绍 (21)4.3.2 像机场景 (22)4.3.3像机参数设置 (22)4.4004A车检器调试【纯视频检测系统略去此步骤】 (26)4.4.1 车检器参数设置步骤说明 (26)4.4.2 车检器参数设置的详细步骤介绍 (26)4.4.3 车检器参数设置正确性的确认方法指导 (27)4.4.4 车检器调试重要注意事项提醒 (27)4.5012B信号检测器参数设置 (28)4.5.1 信号检测器调试步骤说明 (28)4.5.2 信号检测器参数设置详细指导 (28)4.6频闪灯调试 (29)4.6.1频闪灯调试步骤导航 (29)4.6.2 频闪灯调试步骤详细介绍 (30)4.7闪光灯调试 (30)4.7.1闪光灯调试步骤导航 (30)4.7.2 闪光灯调试步骤详细介绍 (30)4.8智能交通终端设备（0800智能交通终端管理设备）使用指导 (31)4.8.1 智能交通终端设备的组网方式介绍 (31)4.8.2设备参数配置指导 (32)4.9系统模拟调试 (34)4.10网络、光纤数据传输调试 (34)第五章、实时图片浏览 ............................................................................................................... 错误！未定义书签。

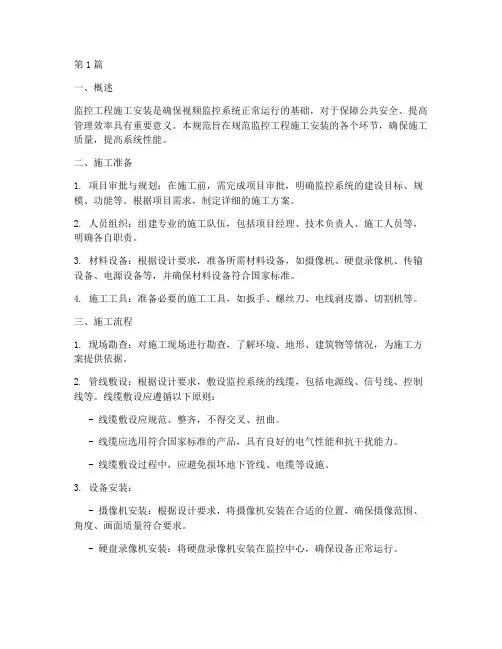

第1篇一、概述监控工程施工安装是确保视频监控系统正常运行的基础，对于保障公共安全、提高管理效率具有重要意义。

本规范旨在规范监控工程施工安装的各个环节，确保施工质量，提高系统性能。

二、施工准备1. 项目审批与规划：在施工前，需完成项目审批，明确监控系统的建设目标、规模、功能等。

根据项目需求，制定详细的施工方案。

2. 人员组织：组建专业的施工队伍，包括项目经理、技术负责人、施工人员等，明确各自职责。

3. 材料设备：根据设计要求，准备所需材料设备，如摄像机、硬盘录像机、传输设备、电源设备等，并确保材料设备符合国家标准。

4. 施工工具：准备必要的施工工具，如扳手、螺丝刀、电线剥皮器、切割机等。

三、施工流程1. 现场勘查：对施工现场进行勘查，了解环境、地形、建筑物等情况，为施工方案提供依据。

2. 管线敷设：根据设计要求，敷设监控系统的线缆，包括电源线、信号线、控制线等。

线缆敷设应遵循以下原则：- 线缆敷设应规范、整齐，不得交叉、扭曲。

- 线缆应选用符合国家标准的产品，具有良好的电气性能和抗干扰能力。

- 线缆敷设过程中，应避免损坏地下管线、电缆等设施。

3. 设备安装：- 摄像机安装：根据设计要求，将摄像机安装在合适的位置，确保摄像范围、角度、画面质量符合要求。

- 硬盘录像机安装：将硬盘录像机安装在监控中心，确保设备正常运行。

- 传输设备安装：根据设计要求，安装传输设备，如交换机、路由器等，确保信号传输稳定。

4. 系统调试：- 对监控系统进行调试，包括图像质量、信号传输、控制功能等。

- 检查系统运行是否稳定，是否存在故障。

5. 系统验收：完成系统调试后，进行系统验收，确保系统符合设计要求。

四、施工注意事项1. 安全施工：在施工过程中，严格遵守安全操作规程，确保施工人员安全。

2. 环境保护：施工过程中，注意保护环境，减少对周围环境的影响。

3. 质量控制：严格控制施工质量，确保系统性能稳定、可靠。

4. 售后服务：施工完成后，提供完善的售后服务，及时解决用户在使用过程中遇到的问题。
