图纸答疑

图纸答疑问题：
1、1#楼南侧排水管过地沟形式？
2、地沟标高、地沟排水，坡度，（采暖高点设放气，低点设泄水？）
3、排水管道断面图（回填形式）？
4、排水管道DN500、DN600未注明使用部位？
5、钢衬复合给水管DN70是否改为DN65（清单上为DN65）？
6、铝塑PPR复合给水管de63使用部位？
7、供暖管道地沟内的固定支架及活动支架的位置、距离是否能明确？
8、R1热力入口阀门井设置位置是否凿除散水？
9、供暖管道：例如DN70相对于是Ф？*？；
10、旋塞阀DN15、DN71X-16蝶阀、焊接法兰平衡阀的具体使用部位？
11、电缆沟那部分属于直埋，那部分属于铺砂盖砖？标志桩是？
12、1#楼电缆进户接口数量不符，图纸为2个接口，实际预留是3个？。

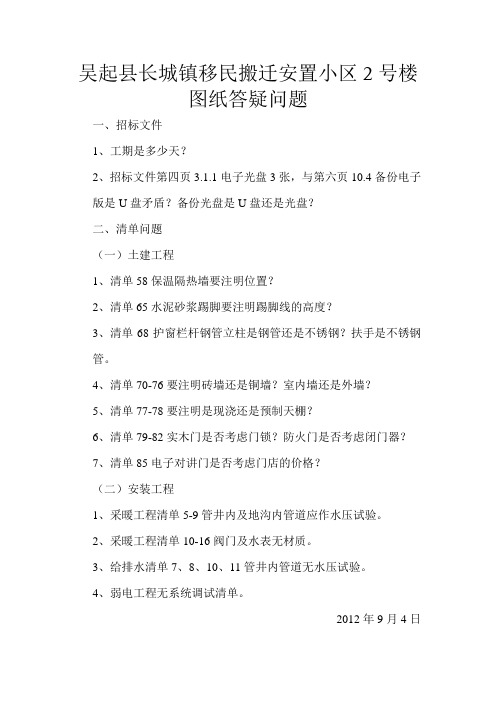

吴起县长城镇移民搬迁安置小区2号楼
图纸答疑问题
一、招标文件
1、工期是多少天？
2、招标文件第四页3.1.1电子光盘3张，与第六页10.4备份电子
版是U盘矛盾？备份光盘是U盘还是光盘？
二、清单问题
（一）土建工程
1、清单58保温隔热墙要注明位置？
2、清单65水泥砂浆踢脚要注明踢脚线的高度？
3、清单68护窗栏杆钢管立柱是钢管还是不锈钢？扶手是不锈钢
管。

4、清单70-76要注明砖墙还是铜墙？室内墙还是外墙？
5、清单77-78要注明是现浇还是预制天棚？
6、清单79-82实木门是否考虑门锁？防火门是否考虑闭门器？
7、清单85电子对讲门是否考虑门店的价格？
（二）安装工程
1、采暖工程清单5-9管井内及地沟内管道应作水压试验。

2、采暖工程清单10-16阀门及水表无材质。

3、给排水清单7、8、10、11管井内管道无水压试验。

4、弱电工程无系统调试清单。

2012年9月4日。

上海00000000000000000000000000000工程施工单位图纸疑问1、图纸SJ-1519OJ-01-03-03、04、05中止水结构图的伸缩缝材料为聚乙烯低发泡板，而施工总说明及图纸说明中伸缩缝材料为聚乙烯硬质泡沫板，请设计单位明确具体类型。

2、B型挡墙结构断面图（SJ-15190J-01-03-02）图中墙身内外均显示有半圆凹纹Φ20，而挡墙压花详图图显示仅迎水面有半圆凹纹Φ20。

3、图号SJ-1519OJ-01-03-03中，围护结构配筋图编号4号筋的具体型号，钢筋示意图与配筋图有出入；墙体止水结构配筋图1号筋长度与墙体高度不符，请予以明确。

4、工程桩号N0+0000图纸起点位置位于1#人行桥西侧，经现场勘察，桥东侧与已建挡墙仍有一段距离未接顺，考虑到以后再次施工难度，是否本工程与已建挡墙接顺。

5、与浙江相连道路出口有1处国务院设置的界碑，处于新建挡墙线形处，挡墙线形是否变动。

N0+990、N1+500及B0+968处与一高压线杆位于防汛通道，其道路走向是否变动，同时有无高压线保护方案。

6、B0+781.48~B0+919.07处有多处水桥，同时在B0+755~ B0+785.16，B0+670.43~B0+714.56 处设计为A型护案，但设计河口线在现状河口线外侧，护岸类型是否考虑B型桩基础护岸。

7、根据设计图纸平面布置图及挡墙典型断面套绘图，新建挡墙普遍在原挡墙后2米处。

但经现场对图纸控制点坐标放样，控制点离原挡墙均在0.5~1.8m之间，如果按照目前放样位置施工的话，须拆除原挡墙，同时对今后新建挡墙的稳定性产生影响。

（右图照片所示N108放样情况，新建挡墙河口距老挡墙河口50cm）。

8、挡墙施工是否预留沉降量？沉降观测点如何布置？9、考虑到挡墙完成后墙受压力，是否增加结构上的泄水孔及反滤措施。

10、据村委及水务站反映，整个河道沿线有大量的排水及取水口，特别是B0+212~B1+323段，其里侧部分鱼塘等在沿线均设有取水及排水口，这些段岸线挡墙结构如何设置望考虑。

图纸答疑题
1、羽毛球场没有具体设计是否在投标范围？
2、10个单元入口无障碍坡道没有详图，是否设不锈钢安全护栏？
3、在总平面北头有半环型设施群没有明确标注，没有具体图纸，是否理解为景墙？请明示？
4、LN02图中，建筑周边排水沟在总平面图的界定范围不明确，是否理解为主体楼外围周边散水排水沟？
5、11个采光井详图尺寸为3m×3m，在总平面图中，洞口尺寸为5.8m×5.8m，如何处理？
6、在总平面南边与商业区结合处有空白区域，前期商业景观招标合同范围并不含界此处，地处是设计施工盲区，是否纳入本次招投标？（面积6m×140m）
7、车库顶防水层及回填土是否纳入本次招投标？
8、环型铺贴处对节白腊桩景由甲方选购，如何报价？
9、总平面图东沿线东湖高新市政绿化带（土建临时用地区）基本损坏，后期如何处理（面积12.5m×298m）
10、乐昌含笑本地区成活率低，建议更换（建议栾树或樟树）
11、成品设施运动器材、儿童游乐设施是否报价？
武汉市景诚天创园林工程有限公司
2015年1月13日。

施工方图纸会审意见答疑
1、问：人工湿地管线布置非标弯头管件调整为标准弯头；
答：可以通过标准弯头管件进行现场切割，变换角度调整；
2、问：罗茨风机的放置位置调整到树林里，远离居民区；
答：风机位置放在1#钢坝河堤旁边树林位置
3、问：缺少电气管线布置平面图和控制箱电气图纸，确定永久用电接电位置；
答：初步确定永久接电位置放在烟雨大酒店位置，补充电气管线布置平面图和控制箱电气图纸；
4、问：人工湿地的安全防护，挡墙增加护栏，进水渠增加盖板；
答：可以在挡墙顶端加上不锈钢护栏，小区湿地的进水渠铺设不锈钢盖板;
5、问：1#和2#边坡湿地河堤加高处，素砼改成钢砼结构，增加强度；
答：可以考虑添加钢筋结构；
6、问：根据村委会建议，组合湿地位置调整，出水渠侧向斜坡推移6m,进水渠那侧往绿色围栏外侧平移5m；
答：平面布置图根据情况调整。

电气图纸问题1、地沟支架未注明采用什么材料制作？2、地沟电话、网络桥架未注明大小。

3、地沟支架是否接地？4、地沟支架安装间距未注明？5、原图地沟是否需要支架？6、新增配电柜未注明系统图及电源电缆规格。

7、说明取消电子区中频电源1APDZ-6、7、8配电柜，但平面图未取消。

8、环境区取消115V-400HZ 28V HJAPDY2、HJAPDY3配电柜，请明确插座箱供电形式。

9、新开地沟桥架引下未注明大小。

10、新的配电柜安装位置在地沟盖板上安装还是在地沟上作支架安装。

11、插座1APFZ、1APFZ1-1、1APFZ1-2、1APFZ2-1、1APFZ2-2、1APFZ3-1、1APFZ3-2、1APFY、1APFY1-1、1APFY1-2、1APFY2-1、1APFY2-2、1APFY3-1、1APFY3-2照明1ALFZ1-1、1ALFZ1-2、1ALFZ2-1、1ALFZ2-2、1ALFZ3-1、1ALFZ3-2、1ALFY1-1、1ALFY1-2、1ALFY2-1、1ALFY2-2、1ALFY3-1、1ALFY3-2、以上配电柜、箱电源电缆比原设计大，确定增容方案。

本设计一、二、三层未体现预留插座是否按照原图施工。

一层雨棚灯本次未设计，是否按照原图规格、型号安装？本次设计正常照明系统图，照明配电箱出线设计为BV线，应调整为YJV电缆，因为利用走廊桥架敷设。

插座配电箱，本次设计个别安装在南墙或北墙不具备安装条件，需调整在走廊柱子上安装。

风机盘管调速开关，本次设计个别安装位置未在墙或柱子上，不具备安装条件。

本次设计含风机盘管，但未设计系统图，盘管数量比原图多，存在容量增大。

一、二、三层应独立设计，消防、烟感、天花板布化图例中个别灯具规格见精装修图纸要求，装饰图已出应该明确灯具规格。

土建部分：
覆土储存与配制工程
1、GZ的位置？
2、雨棚面板、底板材质？
3、SW12为坡道-13，坡道是否为SW13?
鸡粪池
1、SBS卷材上翻高度是多少
3#、4#菇房
1、内檐沟宽度为多少
2、檐沟蓝色彩板厚度为多少
3、钢雨篷面板和底板的材质及规格是多少
4、混凝土排水沟做法只标明选用02J331图集，未标明具体选用哪种类型的排水
沟
原料库、设备库
1、DS-2015-007建筑图第2张，地面做法名称为设备间、机修车间地面做法，
是否有误？做法传力杆长度650mm，胀缝详图450mm，以哪个标准算
安装部分：
1、总说明要求消防管道采用热镀锌钢管，平面图中要求采用PE给水朔料管，以
哪个为准？（是否可全部采用镀锌管）
2、给水管管材是否按总说明中的PP-R塑料管
3、入户埋地管道是否需要保温？
4、蓄水池及泵房内土塑钢管管道，大于等于DN100是否需按卡箍连接考虑
5、接供水设备及溢流管管道规格平面、系统不一致，可否按平面图接供水设备
管道DN2OO,溢流管DN150
6、消火栓材质和规格（覆土储存与配置）
7、照明没开关，什么型号（覆土储存与配置）
答：集中控制方式，采用断路器来作为控制开关。

8、请明确各轴风机的功率及规格（发酵隧道）
答：侧墙轴流风机功率370W/380V 规格YTBZ-4.0C 风量5000m3/h 屋顶轴流风机功率250W/380V 规格YDTW-1-4S 风量3980m3/h：。

富洲滨江雅苑小区图纸会审答疑汇总建施：1、考虑施工进度和质量，地下室底板及剪力墙防水卷材能否由设计的4mm厚SBS改性沥青防水卷材变更为40mm厚高聚物改性沥青自粘型防水卷材（湿铺）。

2、所有屋面防水层有二道及以上防水卷材的能否少做一道卷材，增加一道塑料油膏直接做到砼结构板上，在浇捣屋面砼时砼面适当向排水口找坡。

3、1#栋平屋面做法大样图与总说明做法不一样，以哪个为准？4、1#、2#栋一，二层，3#栋外墙外保温做法中5mm厚抗裂砂浆直接做到砌体上面是否太薄？5、人防设计中，战时给排水，通风是否只做预埋？6、3#栋外窗台设计高度为500mm，是否需安装护栏或安全玻璃？7、外墙粉饰防水砂浆配比中，可否增加一定比例的抗裂纤维。

8、地下室建施01说明中车库地面为金刚砂耐磨地面是否增加1道固化剂？9、人防建施04中（D-9）交（1-K）轴中，HFM1020(6)标记为红色×，是否为取消？结施：1、为了保证防水质量，承台和地梁口与底板垫层相交处是否增设斜边，承台处防水卷材做到什么位置。

2、地下室基础梁大样图侧向为砼边模，是否可用M7.5水泥砂浆砌筑120mm厚砖模长度大于1m设置240mm砖墩，梁内侧用1:1.25水泥砂浆粉饰20mm厚。

3、总说明10条1中后浇带处梁筋连通，板筋要分离，地下室说明10条中后浇带带中钢筋不要切断，以哪个为准？4、地下室后浇带及施工缝处钢板止水带总说明中为3mm、300mm宽，而单项大样图中为400mm宽，以哪个为准？主楼四周是否全为沉降后浇带？5、电梯型号的确定，请提供图买图纸。

6、梁柱砼标号不一致且等级差大于5MP时，梁柱施工缝的留置？7、地下室结施13中剪力墙后浇带迎水面M5砂浆砌砖墙可否砌成2m直径半圆形，以便于剪力墙后浇带装模用螺杆加固浇捣砼。

8、地下室结施02中大样图独基钢筋锚入承台隔一锚一，说明6中独基边长≥2.5m时基础底板钢筋长度取0.9倍边长，并交错布置，以哪个为准？9、人防设计中，人防区域板厚均为250mm厚，希明确人防区域位置？10、1#栋结施03中，CT2上下侧单排桩配筋是否重合搭接？11、1#结施29中大样1号飘窗剖面图中，平楼板面挑板是否可以取消最上和最下块挑板配筋加强，因为施工中模板难装拆及砼浇捣难保证质量。

图纸答疑建筑图纸1.地下一层平面图轴线○19、轴线○23交轴线○N铝合金百叶窗尺寸、标高不详，及一层铝合金百叶窗的做法。

答：百叶窗尺寸：1200×1000，距地1000高2.一层平面图轴线○10至轴线○11风井的顶标高、窗的标高？答：另出详图3.一层平面图轴线○2交轴线○P c4窗底标高？答：距地1000高4.底层平面图集水井、地沟的位置不详？答：7-9轴、17-19轴电梯下5.电梯门口洞口尺寸？答：1100×21006.一层平面图轴线○1交轴线○L填充墙长度？答：填充墙1000长7.一层平面图轴线○N交轴线○L的M2是否移到○L轴？答：7-9轴GM-1改到9轴线上，改为19轴线M-2相同8.顶层电梯机房是否增加窗户（通风、降温）？答：增加1000×1000百叶窗，窗口在梁下9.轴线○24至轴线○25交轴线○K和轴线○L是否增加门？答：增加10.梁LL7和梁LL8在-1.6米该电梯板的位置在-1.67米处相差0.07米是否变更？梁LL8上方到楼层是否增加梁？答：LL7、LL8梁顶标高改为-1.670米，LL8上增加LL8a，配筋同LL7a11.结施总说明上9.1地下室到四层剪力墙混凝土强度为C35和地下室外墙混凝土强度C30是否矛盾？答：地下室外墙混凝土强度改为C3512.标高-0.07到8.65米剪力墙柱平面法施工图Q3没有墙厚和配筋Q2没墙是否增加？答：Q3改为Q213.二层梁平法没有XL3的配筋？答：XL3改为XL114.选用哪种防水材料？答：选用SBS电图：DD862改为DDS188表箱尺寸太小答：表箱尺寸可放大水图：进水管道太低答：进水管道及消防栓上提200mm18-22轴及2-3轴消防管道是否能移到22-23轴及3-4轴？答：可以移到22-23轴及3-4轴。

图纸答疑格式在建筑工程、机械制造、电子电路等众多领域，图纸是项目实施的重要依据。

然而，由于设计的复杂性和多样性，在实际操作中往往会出现对图纸内容理解不清或存在疑问的情况。

这时候，就需要进行图纸答疑，以确保项目的顺利进行。

而规范的图纸答疑格式对于提高沟通效率、准确传达问题和解决方案至关重要。

一、图纸答疑的基本信息在图纸答疑文件的开头，应明确列出以下基本信息：1、项目名称：清晰准确地写出项目的全称，避免混淆。

2、图纸编号：注明有疑问的图纸的具体编号，以便于查找和核对。

3、答疑日期：记录提出疑问和进行解答的时间。

二、提出问题的部门或个人1、单位名称：如果是来自外部单位的疑问，需写明单位名称。

2、负责人姓名：明确提出问题的负责人姓名。

三、问题描述这是图纸答疑的核心部分，需要详细、准确地描述所发现的问题。

1、问题所在位置：在图纸上具体指出问题出现的位置，例如“在第X 页，图 X 的 XX 部位”。

2、问题表述：用简洁明了的语言阐述问题的内容，避免模糊不清或冗长复杂的描述。

可以包括对尺寸、标注、材料、工艺等方面的疑问。

例如：“在第 5 页，基础平面图中，基础梁的尺寸标注为 300×600，但在剖面图中显示为 350×650，请问以哪个为准？”或者：“在第 8 页，电气原理图中，标注的电阻值为 100 欧姆，但根据计算和实际需求，应为 200 欧姆，是否有误？”四、问题的影响说明该问题对项目进度、质量、成本等方面可能产生的影响。

这有助于引起相关人员的重视，并促使尽快解决问题。

例如：“如果基础梁尺寸不明确，将无法进行钢筋下料和模板制作，会导致施工延误。

”或者：“电阻值的错误标注可能导致电路无法正常工作，影响设备的性能和安全性。

”五、建议解决方案如果提问者对问题有自己的初步想法或建议，可以在此部分提出。

但需要注意的是，建议应具有一定的合理性和可行性。

例如：“建议以剖面图中的尺寸 350×650 为准，同时对平面图进行修改和标注。
