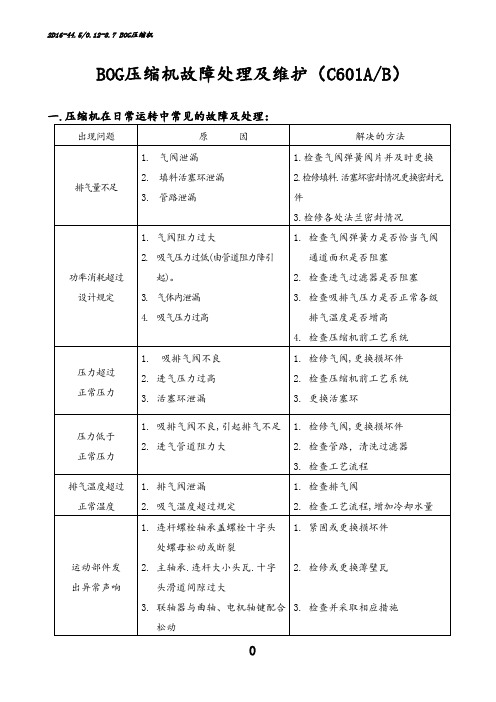

BOG压缩机故障处理及维护（C601A/B）一.压缩机在日常运转中常见的故障及处理：
二.压缩机的维护和修理
为了使压缩机能正常运转和延长其使用寿命,应制定定期维护和检修制度,一般按检修的要求和工作量的不同分类为小修.中修.大修三种情况
1小修
小修为不定期进行,主要是检查性的维修。
检修内容视具体情况，主要针对压缩机运行中出现的小故障进行排除和修理。
例如气、水、油系统出现的渗漏现象, 各级连接部位的螺栓松动，气阀漏气以及不正常的震动、响声、过热等现象。
2中修
中修一般在压缩机运行4000-5000h后进行。
主要是检修或更换易损零部件，并检验压力表、安全阀及其它阀门的密封性，检验润滑油，清洗机身油池、油泵、滤油器、过滤器等。
3大修
大修一般在压缩机运行16000h后进行。
3.1大修期间应对下列零部件进行检查，视磨损情况进行修复或更换：
a．检查曲轴主要几何精度和磨损情况以及有无裂纹；
b．检查十字头销及衬套的磨损情况；
c．检查活塞杆与活塞紧固螺母，活塞杆与十字头连接螺母紧固情况；
d．检查气缸镜面磨损情况。
3.2 大修期间必须更换下列零部件：
a．所有易损件（活塞环、支承环、填料密封环、气阀）；
b．连杆螺栓
c．主轴瓦、连杆大头轴瓦、小头衬套。
d．十字头液压连接紧固装置的承压胶圈。
3.3全面检查电动机及其它附属设备。
3.4大修后对压缩机进行性能测试试验。
各检修期及维修内容，可根据实际情况和工作经验做适当的调整。
器会自动工作。
当润滑油温度大于20℃时，油加热器会自动停止工作。
当润滑油温度大于25℃时，辅油泵自动停止。
当润滑油压力降到0.2MPa 以下时，BOG 压缩机将停止运行。
每台BOG 压缩机都配备冷却水系统，系统主要包括一个氮气蓄能器，两个冷却水泵，两个冷却风机，一个电加热器，一个温控阀和相关的分配管线。
冷却剂是由体积比为1∶1的水和乙二醇的防冻液组成，被分配到十字头、热障和润滑油系统。
冷却水系统中的两台冷却水泵一般是一用一备，当主泵运行时如果冷却水压力低于0.2MPa 时，备用泵自动启动。
如果备用泵启动后冷却水压力还是不能维持在0.2MPa 并持续10min 后，BOG 压缩机将自动停止运行。
冷却水系统中的电加热器和冷却风扇的下游设置了一个温控阀，温控阀的主要作用是控制进入BOG 压缩机的冷却剂的温度，设定值一般设定为30℃。
当冷却剂温度低于20℃时，电加热器自动启动。
当冷却剂温度高于26℃时，电加热器自动停止。
当冷却剂温度高于34℃时，冷却风扇自动启动，当冷却剂温度低于34℃时，冷却风扇自动停止。
当冷却剂温度高于40℃时，第二台冷却风扇会自动启动。
当冷却剂温度再次低于40℃时，第二台冷却风扇将自动停止。
2 BOG的工艺处理流程储罐中蒸发的气体通过BOG 总管到达压缩机，经过BOG 压缩机压缩后进入再冷凝器的顶部，进入后的BOG 与低压输出总管的LNG 在超级拉西环填料床层混合后被冷凝成LNG ，再从再冷凝器底部的出口LNG 管线流至高压泵。
一般情况下BOG 与LNG 的质量比为1:8.4。
如图2所示，再冷凝器PIC-1300602压力的稳定对于接收站至关重要。
当PIC-1300602压力过高时会使BOG 压缩机的输送量减少，FX-1300601流量降低，PI-1300601压力升高，容易触发BOG 压缩机出口压力高高联锁停车。
当PIC-1300602压力1 BOG压缩机结构及运行参数LNG 的蒸发气体是由BOG 压缩机进行加压后，将BOG 输送至再冷凝器进行再液化处理。

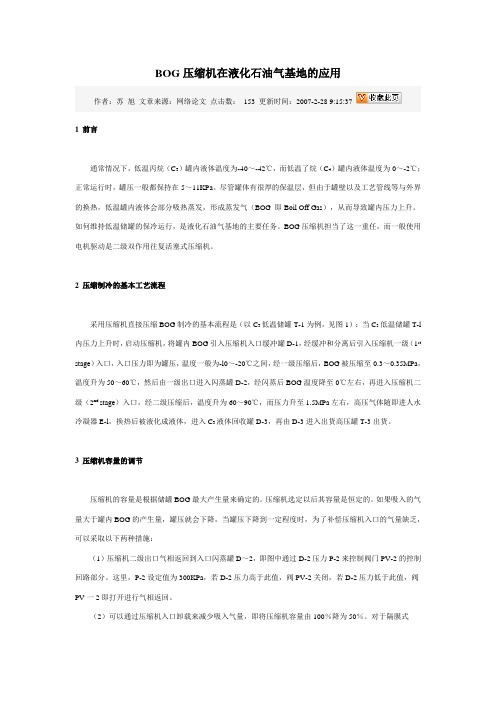

BOG压缩机在液化石油气基地的应用作者：苏旭文章来源：网络论文点击数：153 更新时间：2007-2-28 9:15:371 前言通常情况下，低温丙烷（C3）罐内液体温度为-40～-42℃，而低温了烷（C4）罐内液体温度为0～-2℃；正常运行时，罐压一般都保持在5～11KPa。
尽管罐体有很厚的保温层，但由于罐壁以及工艺管线等与外界的换热，低温罐内液体会部分吸热蒸发，形成蒸发气（BOG 即Boil Off Gas），从而导致罐内压力上升。
如何维持低温储罐的保冷运行，是液化石油气基地的主要任务。
BOG压缩机担当了这一重任，而一般使用电机驱动是二级双作用往复活塞式压缩机。
2 压缩制冷的基本工艺流程采用压缩机直接压缩BOG制冷的基本流程是（以C3低温储罐T-1为例，见图1）：当C3低温储罐T-l 内压力上升时，启动压缩机，将罐内BOG引入压缩机入口缓冲罐D-1，经缓冲和分离后引入压缩机一级（1st stage）入口，入口压力即为罐压，温度一般为-l0～-20℃之间，经一级压缩后，BOG被压缩至0.3～0.35MPa，温度升为50～60℃，然后由一级出口进入闪蒸罐D-2，经闪蒸后BOG温度降至0℃左右，再进入压缩机二级（2nd stage）入口，经二级压缩后，温度升为60～90℃，而压力升至1.5MPa左右，高压气体随即进人水冷凝器E-l，换热后被液化成液体，进入C3液体回收罐D-3，再由D-3进入出货高压罐T-3出货。
3 压缩机容量的调节压缩机的容量是根据储罐BOG最大产生量来确定的。
压缩机选定以后其容量是恒定的。
如果吸入的气量大于罐内BOG的产生量，罐压就会下降，当罐压下降到一定程度时，为了补偿压缩机入口的气量缺乏，可以采取以下两种措施：（1）压缩机二级出口气相返回到入口闪蒸罐D～2，即图中通过D-2压力P-2来控制阀门PV-2的控制回路部分。
这里，P-2设定值为300KPa，若D-2压力高于此值，阀PV-2关闭，若D-2压力低于此值，阀PV一2即打开进行气相返回。
xx中心生产设备技术改造项目可行性研究报告xx有限公司xx年6月目录第一章项目概述 ............................................................................... - 3 -第二章技术改造项目的主要内容和目标 ........................................ - 3 -1.技改原则 ................................................................................... - 3 -2.技改的主要内容 ....................................................................... - 3 -2.1现有的生产状况及不足 ................................................... - 3 -2.2技改内容........................................................................... - 4 -2.3技改目标........................................................................... - 6 -第三章财务盈利能力预测................................................................ - 6 -1.预测前提 (6)2.盈利预测 ................................................................................... - 7 -2.1收入预测........................................................................... - 7 -2.2成本预测........................................................................... - 7 -2.3税金及附加预测............................................................... - 8 -2.4财务费用预测................................................................... - 9 -2.5盈利分析........................................................................... - 9 -第四章结论 ....................................................................................... - 9 -第一章项目概述1.项目名称：xx中心生产设备技术改造。
BOG压缩机操作规程BOG压缩机是一种特殊的压缩机设备，其主要作用是压缩液化天然气(下面的简称LNG)中的BOG，即强制沸腾气体。
BOG压缩机操作规程是指在BOG压缩机的使用过程中，需要遵守的规定和注意事项的汇总，以确保BOG压缩机的安全、稳定运行，并保证设备的性能和维护。
一、BOG压缩机的分类及结构BOG压缩机根据其本身的用途可以分为两类，一类是冷却型BOG压缩机，主要用于LNG存储罐的泄漏气体压缩；另一类是注气型BOG压缩机，主要用于LNG站内的加气作业。
BOG 的特点是大量的液化天然气在正常使用过程中会逸出，BOG中的液化气体要取回，而取回的过程中液化气体会强制沸腾并会产生大量的气体，这时需要使用BOG压缩机将气体压缩起来，避免浪费。
BOG压缩机结构一般包括主机部分、电气控制部分和管线系统部分。
其核心是压缩机本身，除此之外还包括天然气压力调节阀，气体冷却器，曲轴箱、基础座等辅助设备。
二、BOG压缩机的操作流程1. 安全检查：在使用BOG压缩机前，应对其辅助设备进行全面检查，确保所有的电气和机械设备都能正常工作。
2. 运转前检查：在开启BOG压缩机时，应确保预压力、排气压力可以通过监控系统进行监测。
并且，需要检查排气管的密封性和状况，确保正常通畅。
3. 运转控制：在使用BOG压缩机时，应根据情况设定工作压力和转速等参数，按照设定的参数进行控制。
同时还应设定过渡时间等参数。
4. 预警措施：在BOG压缩机工作时，应定期进行监测，确保设备处于正常工作状态。
如果发现任何异常情况，需要立即停机检查，并采取适当的预警措施，避免设备故障并保护设备。
5. 关机操作：在关闭BOG压缩机时，需要先将压力缓慢降低，然后才能按照通风系统要求进行相关管线的切断处理，从而保证管线的通畅性和完整性。
三、BOG压缩机操作注意事项1. 遵守安全规定：在使用BOG压缩机前，应将其安装在安全可靠的场所，并严格按照设计规范使用。
2. 操作规范：在使用BOG压缩机时，对于各项操作和参数设定等，应按照操作规范进行，确保设备的安全和稳定运行。
今天参观的是沈阳远大压缩机股份有限公司，在参观之前我们提前了解了该公司的历史和相关简介。
我们了解到沈阳远大压缩机股份有限公司创建于一九九七年，专业从事往复活塞式压缩机的研发制造，是国家高新技术企业、辽宁省企业技术中心、辽宁省压缩机工程技术研究中心，产品研发制造水平位居国内前列。
公司地理位置是位于沈阳经济技术开发区沧海路1号，总占地面积17.5万㎡，建筑面积8.7万㎡。
注册资本9000万元，资产总额76000万元。
有员工638人。
公司生产经营活动实行“ERP系统”信息化管理，通过了GB／TI9001-2008标准质量管理体系、GB／T24001-2004标准环境管理体系和GB／T28001-2001标准职业健康安全管理体系认证，是AAA级信用企业、辽宁省银行业诚信企业、辽宁省守合同重信用单位，荣获沈阳市经济发展贡献奖。
公司拥有雄厚的优势其中包括（1）公司拥有一支机械设计、应用软件开发、可靠性、电气、仪表、压力容器、金属材料及复合材料、工艺设计等多种专业组合的高素质技术团队。
自主研发和应用的“压缩机管道脉动和振动分析计算”、“压缩机曲轴扭振分析计算”、“活塞杆振动分析计算”等先进技术软件已与国际接轨。
（2）公司拥有活塞杆等离子金属陶瓷涂层、超音速碳化钨涂层、十字头电弧喷涂巴氏合金等24项专利和20项专有技术，还有46项国产化和进口压缩机国产化改造成果。
（3）公司长期服务于石油、化工、天然气行业，产品性能可靠，现拥有M、D、Z、P、L、V、W型7个系列、800多种型号常规和撬装产品及K和D两个系列60余种型号的迷宫压缩机产品。
压缩机气体力为20KN—1500KN，介质温度为300℃到-163℃。
很多产品为国内首创，有的达到国外先进水平。
（4）公司多次承接国内重大装备国产化项目用大型往复压缩机的研制，如国家能源局LNG 接收站关键设备国产化项目用4K-300MG低温迷宫压缩机、中石化重大装备国产化项目用6M80重整氢增压压缩机等。
BOG压缩机简介以及工作原理一、BOG压缩机简介BOG压缩机广泛用于LNG槽车卸车后的槽车内的天然气和LNG 低温储罐的蒸发气体。
回收的BOG可压缩成CNG用于天然气汽车加气，或增压输入气管网。
针对L-CNG加气站站内变压器容量过少，槽车回收过慢，利用低温压缩机的技术开发了BOG不需复热，直接回收到CNG，减少了空温气化器，水浴式加热器，辅助复热设备。
增加单位回收效益，解决BOG回收效率低，回收时间过长的矛盾。
二、BOG压缩机参数压缩介质:液化天然气散蒸汽（BOG）流量范围:0.3~9m3/min压力范围:1.0~25.0MPa应用领域:LNG散蒸汽回收动力形式:柴动电动润滑方式:无油油润冷却方式:水冷风冷混合冷结构形式:固定式移动式撬装式隔音方舱式产品根据客户实际使用需求(进气压力/出气压力/流量)巨丰为您选型报价三、BOG压缩机组成部分BOG压缩机主要由机体、曲轴、连杆、活塞组、阀门、轴封、油泵、能量调节装置、油循环系统等部件组成四、BOG压缩机工作原理BOG压缩机通常采用电动机驱动，当启动后带动曲轴旋转，通过连杆的传动，活塞做往复运动，由汽缸内壁、汽缸盖和活塞顶面所构成的工作容积则会发生周期性变化。
活塞从气缸盖处开始运动时气缸内的工作容积逐渐增大，这时，气体即沿着进气管推开进气阀而入气缸，直到工作容积变到最大时为止，进气阀关闭；活塞反向运动时，汽缸内工作容积缩小，气体压力升高，当汽缸内压力达到并略高于排气压力时，排气阀打开，气体排出汽缸，直到活塞运动到极限位置为止，排气阀关闭。
当活塞再次反向运动时，上述过程重复出现。
总之，曲轴旋转一周，活塞往复一次，气缸内相继实现进气、压缩、排气的过程，即完成一个工作循环。
出差工作总结(电气与仪表)出差工作总结(电气与仪表)电气仪表工作总结9月26日作为泰安LNG工厂国产化研发工程项目部技术人员，我有幸参加了中国寰球工程公司和沈阳鼓风机有限公司、沈阳远大压缩机股份有限公司进行的技术协议交流过程。
期间，我参加了买房（寰球）和卖方（沈鼓集团、上海电机厂、远大压缩机厂）有关专家在电气控制与仪表方面进行的技术交流，受益良多，现就双方讨论的主要问题做总结如下：第一部分：买方（寰球）和卖方（沈鼓集团）在电气仪表方面讨论的几个关键点及初定方案包括：①两组压缩机做一套还是两套控制系统？两组压缩机做两套控制系统，分别控制MR1和MR2。
②电机启动需要满足什么条件？此次设计遵循仪表控制电气的设计思路，当现场仪表全部处于安全操作范围时，变送器将所有信号送至控制系统，电机才允许启动。
③现场仪表选型除了一般要求还有哪些特殊要求？所有变送器选用智能型带Hart通讯信号，并带LCD显示。
现场为防爆场所，所有模拟量为本安型iaIICT4，所有开关量、电磁阀为防爆型dIICT4。
现场仪表与接线箱的电缆采用阻燃性屏蔽电缆，电缆用1.0mm（本安型），隔爆型信号采用电缆芯线为1.5mm。
所有本安信号采用本安/增安型接线箱，外壳颜色天蓝色（协2 调会再定）④离心式压缩机组集成控制系统采用什么软件？配置要求是什么？集成控制系统采用美国TRICON公司的TS3000冗余控制器，其中CPU、I/O模件为三重化冗余，电源、通讯为双冗余。
集成控制系统包括对压缩机、变速箱、驱动电机、润滑油系统及干气密封系统的控制。
一组压缩机配置一套操作站，并配置一套工程师站，操作站用于操作、监视，放在中控室的操作间。
工程师站具备操作站功能、并具备SOE功能。
操作站、工程师站通过冗余的通讯方式连接在控制器的通讯接口。
机组配置本特利3500框架表，使得所有轴振、位移的显示报警信号以通讯的方式传给控制系统，联锁停机信号通过继电器输出硬线接给控制系统。
沈阳远大ＢOG压缩机————————————————————————————————作者：————————————————————————————————日期:国家能源局LNG 接收站关键设备国产化项目山东泰安６0万吨/年低温BOＧ压缩机研制成功受国家能源局委托,由中国石油天然气集团公司和中国通用机械工业协会组织的LNG 接收站关键设备国产化项目—山东泰安60万吨／年4K-300ＭG-55/0.1－17型首台套低温ＢOG迷宫压缩机,经公司16个月的攻关研制，于2０13年1月正式进行了工况模2０11年9月9日，国家能源局在北京主持召开“山东泰安60万拟试验试车。
ﻫ吨/年LNG项目装备国产化第一次工作会议”,公司承担了首台低温BＯG迷宫压缩机国产化研制任务，依托工程为山东泰安昆仑能源有限公司6０万吨/年LNG项目。
迄今为止,国内石化工业液化天然气低温增压、输送、贮存、运输的迷宫压缩机完全依靠进口。
低温BＯＧ迷宫压缩机具有非接触密封型式和特点，适用于低温工况各种气体介质的使用要求，目前世界上仅有瑞士布克哈德公司能够设计、制造低温－100℃以下的迷宫压缩机。
对于介质温度为-163℃的迷宫压缩机来说，其低温材料及结构仍是技术关键和难点。
低温状态下,对与低温介质接触的零部件材料的低温性能、冷缩、变形要求高,因此，对机械加工与装配精度要求特别高,使得低温迷宫压缩机的设计、制造难度加大。
在生产制造过程中必须进行一系列低温状态试验验证及模拟实际低温负荷试车，对工艺装备和实验装置比一般工艺压缩机的要求更高。
鉴于低温BＯG压缩机国产化项目的特殊性及难度，公司于9月15日，组建了由总经理担任总项目长，由总工程师担任副总项目长的国产化重大项目组,设立了调研组、材料组、结构组、设计组、审查组、专项装配组、试验组和检验组及专项进度调检员。
全面启动研制工作。
在产品研发设计上，公司组织各项目组人员，进行广泛大量的调研工作。
收集查阅国内外公开发表的专著、文献、资料;组织设计人员多次现场调研国内已建成的LNG接收站,对进口低温BOG迷宫机进行研究，了解其结构特点,分析可进行优化改进的结构等,形成初步设计方案。
在国家能源局、中国石油天然气集团公司、中国通用机械工业协会等多次组织的低温ＢＯG迷宫机设计方案论证评审会上,吸取了专家提出的意见和建议，形成了最终设计方案。
在产品制造上，着重对低温球铁材料开展一系列试验攻关，研制出了满足－163℃低温使用条件的线性系数小,耐低温冲击性优的ＹＤG-196型低温铸铁材料,填补了国内材料空白。
同时在压缩机的结构、材料、密封和工艺、检验方法等方面的技术难点和技术关键开展一系列技术攻关。
ﻫ经过历时16个月的攻关研制,公司于201３年1月6日,对ＢOＧ压缩机进行了连续五天的模拟工况低温氮气负荷运转试验。
实验过程全部按实际工艺条件的要求，压缩机进口温度最低达到-192℃,排气压力达到工艺要求的1.7mpａ，机组的振动、各部位的运行参数完全达到了设计要求。
通过１00多小时的试验和验证，考核了4K30０型BＯＧ压缩机的各项参数,也充分证明了低温BＯG压缩机的设计、选材、工艺和试验装置的可行性和合理性。
从国家战略考虑,打破国外垄断，加速国产化进程,替代进口的天然气液化装置中的关键设备—低温BOG压缩机是完全可行的。
低温ＢＯＧ压缩机的试验成功是公司继6K３75六列大型迷宫压缩机研制成功后的又一重大成果。
该产品的研制成功,使得公司的迷宫压缩机无论在大型化和特殊工况方面均已达到了国际先进行列,与国际同类压缩机齐肩并行。
在整个产品研制过程中,承担设计、生产、工艺、检验、装配、试验等关键环节的技术人员和员工,本着为企业为用户高度负责的精神,不厌其烦、不厌其苦,在试验的关键时刻,吃住在现场,几天几夜不回家,充分体现了远大压缩机人不畏艰难、连续作战的精神风貌和高度责任感。
ﻫ４K低温BＯＧ压缩机如期进行,也充分体现了设计、生产组织体系的坚强有力，体现了各级管理者和广大员工蜂拥而上、克难制胜、和谐进取的企业文化。
ﻫ 4K低温BOG压缩机的研制成功,不仅是我们企业的一项重大业绩,也是我国压缩机技术的重大突破。
在项目立项、实验方案、生产制造过程中，得到了国家能源局、中国通用机械工业协会、压缩机协会、中国石油化工股份有限公司、中国寰球工程公司,业主山东泰安昆仑能源有限公司等单位的高度重视和支持,在BＯG压缩机负荷试验期间,分别派员观摩指导。
辽宁省经信委、沈阳市发改委、科技局、经信委、沈阳经济技术开发区发改局、经发局的主要领导也莅临现场,见证国内首台套大型BＯG压缩机的实验过程。
BＯG压缩机作为系统的核心部件,其工作的好坏直接影响到整个系统的运行。
在LＮG槽船上工作的BOＧ压缩机一般进气-80～-１60℃,工作压力0．4～6．4Mｐａ。
与低温气体接触的零部件必须使用相应低温材料，系统也必须设置温度控制器。
同时,从运营经济性考虑,要求BOＧ压缩机的单位容积制冷量要大、压缩比要低,且能保证在低温状态下各零部件运行可靠。
为防止低温下气体泄漏,ＢＯG压缩机的轴封性能要好;驱动电机应设置在单位的电机室内,由气密舱室和压缩机室分隔。
压缩机轴穿过气密舱室，靠联轴器与它连接。
润滑油应能在低温条件下，有良好的流动性能。
鉴于目前国内LNG槽船制造刚刚起步，国内适宜-8０~－160℃的低温材料有限，故建议这类压缩机还是进口为宜。
国外生产此类BOG 压缩机的厂家有瑞士的布克哈德(Burkｈaｒdt cｏm prｅssiｏn)公司,日本的石川岛播磨工业株式会社(Isｈｉkawaiima－Haｒima He ａvy Ｉnｄusttriｅs CＯ．Ｌtd),神户钢铁(KOBEＳTEEL)以及美国的德莱塞兰（Ｄresseｒ-Ranｄ）公司等。
对于ＬNG接收站、储备站、调峰站内的ＬNＧ低温储罐产生ＢOG气体温度，尽管温度也在－150℃左右，采用再液化工艺乃为下策，应当考虑就近加以合理利用,譬如采用空温式汽化器(寒冷地区还要加水浴式汽化器）对其进行复温（一般控制压缩机进气温度不低于温度-20℃)进入城市管网，作为居民生活用气;国为国内城镇燃气管线或压缩机回收管线都是碳钢管线,碳钢的使用温度下限一般到-2０℃，如果BOG不进行回温处理,会造成碳钢管线在低温状态下发生脆裂而引发爆管事故。
BOG是什么?为什么要回收利用BＯG（Bｏil-OｆｆGaｓ蒸发气体,简称BＯG)是指气体在其临界温度以下经加压被液化后的低温液体，因难以与环境绝对绝热,吸收外界热量而蒸发出的气体。
甲烷与二氧化碳一样，均属温室气体，是污染大气的主要成分。
甲烷临界温度特别低（-82，5℃）,液化以后（LＮG）在常温下极易汽化;即使在ＬNG低温储罐绝热性能很好的条件下，也不可避免地导致低温储罐内的LＮＧ蒸发汽化,从而形成ＢＯG。
根据国际海事组织(简称IMO）要求，装载量为125000m³的LＮG船,标准蒸发率为每天0.12%。
对该等级ＬＮG船来说,每天约有１5０m³的ＬNG要变成90０0０Nm³天然气。
如果对此不加以回收利用，任其排入空气中,不但危险，且在经济上也有相当损失，而且增加对大气污染。
因此,从船舶运输的安全性、经济性和环保等方面考虑,都需要对BOG进行回收与利用。
再者,ＬNＧ卸船过程中，导致罐内ＬＮG体积变化,以及环境温度和大气压变化等外界能量的输入，产生的BOG会大量增加,约为原储存决量的0.5％~0．6%，仅其中一部分需返回LＮG船以维持压力平衡,余下的大量BOG，会导致储罐内的压力增加。
为维持储罐内压力稳定，必须把过量的BＯG处理。
对于大型的LNＧ船，将BOＧ进行再液化就显得非常必要。
ＬNＧ槽车、以及LNG接收站、储存站、调峰站内的LNG低温储罐,均存在着每天0.12%标准蒸发率,也就是说随时随地均有BOG产生,均存在ＢOG的回收及利用问题。
二是将天然气液化后装船、槽车输送。
对于超长距离的天然气输送，特别是跨洋过海的运输,最经济有效的方法是将天然气液化，利用LＮG槽车、LＮG槽船来运输。
直接进口LNG也是较经济办法。
为了满足日益增长的清洁能源的需要，我国开始从国外进口LNG，已建或拟建的LNG接收站有深圳大鹏、上海洋口、福建莆田、天津曹妃甸等十四座,总规模达5５00万吨。
国内已建成的ＬＮG液化工厂有广汇，濮阳。
泰山等14座,生产能力达４3３万立方米／天；正在筹建的LNG液化工厂10座,规模达３85万立方米／天。
LNＧ不久会成为天然气在我国普及的另一种重要方式，发展前景广阔。
BOG的回收与利用应根据ＬNG使用场合来确定：对于ＬNG槽船、槽车在运输过程中产生的BＯＧ，若槽船、槽车采用天然气发动机驱动的，部分BOG可用于作为驱动机燃料。
余下BOG只能采用压缩、制冷方法,让ＢOG液化后回到低温储罐,以减少经济损失。
对于汽化站、调峰站、LNＧ汽车加气站，工作过程产生的BO Ｇ，还是要根据具体情况，能过经济技术分析后来确定,是压缩、冷凝成液态进入低温储罐,或是加压进入管网作为生活燃气补充。
1、LＮＧ槽船的BOＧ回收——压缩冷凝工艺通常可以根据LNG船舶预期的用途、载运货物种类、装载要求以及运输贸易需求来决定再液化装置的规模、形式和再液化能力。
按照IＭO规定，再液化装置的能力必须能在极端工作环境下(通常取空气温度为45℃，海水温度为32℃）保持液货舱内的蒸气压力小于压力释放阀的设定压力。
再液化装置按照再液化循环方式有三种不同的类型：１）直接式再液化循环；2)间接式再液化循环；3）复叠式压缩、制冷循环。
间接式再液化循环主要用于氯气运输船和特殊液化气兼化学品的多用途船上。
从再液化的效率和系统的稳定性来看，双级压缩直接式冷却循环和复叠式压缩、制冷循环能更好地满足以上要求。
1.1、双级BＯG压缩机直接工冷却循环这种系统中采用了两级BOG压缩的压缩机，这样可减少功耗,提高效率。
中间冷却器则可以降低第二级压缩的吸入温度，以利于系统的稳定运行。
１.2、复叠式压缩、制冷循环复叠式压缩、制冷循环是由一台BOG单级压缩机与一台Ｒ22制冷压缩机、蒸气冷却器、节流阀等组成的系统。
它能保证在较低温度时,系统有合适的蒸气压力，能满足蒸气在环境温度条件下冷凝时具有合适的冷凝压力。
从船舶运输和系统运行的角度考虑，这种再液化系统更能满足要求。
因为，液货舱内产生的BOG温度和压力都较低,如果液化后的LNG温度过高,在与其中的BOＧ进行热交换时，因两者温差过大会加剧LNG的汽化,使液货舱内容易瞬时超压,影响到液货舱的使用寿用。
另外，该系统的再液化能力受到海水温度变化的影响不大，运行的工况稳定;而且由于冷却工质R２2的温度可以低于0℃,再液化的效率较高。
1.3、再液化装的相关设备及其运行要求再液化装置包含了制冷系统的各个部件,其主要由BOG压缩机、液化冷凝器、不可冷凝气体分离器、热交换器以及中间冷却器等构成。
