《橱柜安装手册-安装员培训(带图片)》

橱柜安装1、检查、清理现场安装技师应先拿出图纸与现场情况进行比对：(1)确认图纸与现场是否一致；(2)检查进水、下水、煤气管的位置是否正确，消毒柜、烟机电源位置是否正确；(3)检查地砖、墙砖是否有缺陷（如开裂等），如有缺陷，应及时记录并与现场管理方确认；(4)将厨房中的杂物及与安装无关的物品清理出现场。

2、放置工具箱进厨房后将安装工具箱放置于门边靠墙角处，首先取出垫布铺在地上，然后将工具放在垫布上。

注意：安装技师出发前一定要自查，以防止工具箱、垫布不整洁，工具零乱不整齐，零部件放置杂乱、肮脏等。

安装柜体（一）打开包装（如图1）1、按照安装顺序将货物排列好，尽量现场开封包装；2、组装柜体时应注意轻拿轻放，避免刮伤厨房内的成品，同时避免损伤橱柜柜体。

注意：在拆开包装纸铺垫在厨房地面上，避免安装过程中散落的五金件划伤地面。

（二）组装顺序测量厨房地面的高低水平情况，根据情况选择安装点。

L形、U形橱柜：为方便调节，应从转角处向两边延伸，因此，凡此两种形式的产品，应先拆开转角处的柜体开始组装。

（三）安装柜体1、柜体的安装顺序（如图2）2、木销、偏心件、连接杆的正确安装方法及注意事项(1)安装方法：先将木销插在侧板（或装有连接杆的板件）上，确认木销露出部分不得超过10mm，再将装好木销的侧板准确地与地板进行连接；(2)注意事项：注意孔位与孔位之间的偏差。

木销与孔位的错位误差如在2 mm以内，可用美工刀适当修正木销；如误差超过2mm，不得强行安装，应将板件置于一旁，待后期检查后向现场管理人员汇报。

3、背板的安装方法及注意事项(1)确认侧板与底板的背板槽是否有错位的情况：2mm以内，可用美工刀适当修正；超过2mm的，不得强行安装。

（如图3）(2)用自攻螺丝钉固定背板。

（如图4）4、抽屉柜的安装方法及注意事项(1)抽屉的安装方法(2)注意事项A.安装抽屉滑轨应做到后端略低于前端0.5—1mm，以保证抽屉关门时的回弹力更好；B.固定导轨的螺钉帽不得高于导轨侧板。

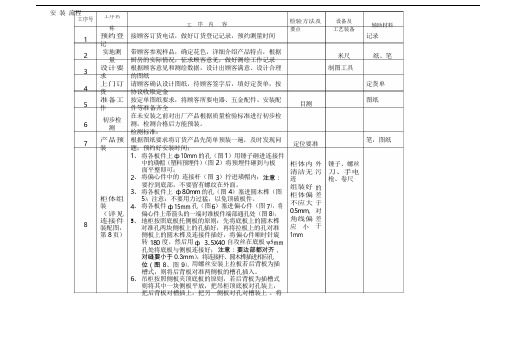

工序号工序名安 装 流程称工序 内 容检验方法及要点设备及工艺装备 辅助材料1234 预约登 记实地测 量设计要 求上门订 货接顾客订货电话，做好订货登记记录，预约测量时间带顾客参观样品，确定花色，详细介绍产品特点，根据 厨房的实际情况，征求顾客意见，做好测绘工作记录 根据顾客意见和测绘数据，设计出顾客满意、设计合理 的图纸请顾客确认设计图纸，待顾客签字后，填好定货单，按 协议收取定金米尺制图工具记录纸、笔定货单56准备工 作初步检测按定单图纸要求，将顾客所要电器、五金配件、安装配 件等准备齐全在未安装之前对出厂产品根据质量检验标准进行初步检测，检测合格后方能预装。

检测标准：目测图纸7产品预 根据图纸要求将订货产品先简单预装一遍，及时发现问 装 题；预约好安装时间；定位要准笔，图纸1、 将各板件上ф 10mm 的孔（图 1）用锤子砸进连接件8中的璜帽（塑料预埋件）（图 2）将预埋件砸到与板 面平整即可； 2、 将偏心件中的 连接杆（图 3）拧进璜帽内；注意： 要拧到底部，不要留有螺纹在外面。

3、 将各板件上 ф 8.0mm 的孔（图 4）塞进圆木榫（图 柜体组 5）；注意：不要用力过猛，以免顶破板件。

装 4、 将各板件ф 15mm 孔（图 6）塞进偏心件（图7），将 （详见 偏心件上带箭头的一端对准板件端部通孔处（图 8）；连接件 5、 地柜按照底板托侧板的原则：先将底板上的圆木榫 装配图， 对准孔两块侧板上的孔插好，再将拉板上的孔对准 柜体内 清洁无 迹 组装好 柜体偏 不应大 0.5mm, 角线偏 应 小 外 污 的 差 于 对 差 于 锤子、螺丝 刀、手电 枪、卷尺 第 8 页） 侧板上的圆木榫及连接件插好，将偏心件顺时针旋转 180 度。

然后用ф 3..5X40 自攻丝在底板ψ5mm 孔处将底板与侧板连接好； 注意：要边部都对齐， 对缝要小于 0.3mm ），将连接杆、圆木榫插进相应孔 位（图 8、图 9）。

安装流程1 / 10、拉板10 、薄封边带7、门板、铰链8、厚封边带9654、把手21、调整地脚、地柜底板 3 、地柜侧板、活动搁板、后背板112 / 10 36：连接件装配图、偏心件8、璜帽（预埋件）1、预埋件孔 2 3、连接杆、端部通孔9、圆木榫端部孔安装流程成型抽屉及锅碗抽屉的安装说明图4 / 10安装流程安装橱柜!安装橱柜的时候防潮注意事项!安装橱柜的时候防潮注意事项在家居装饰中，基本上都会做一些吊橱、壁柜之类的家具，特别在厨房间较为普遍。

有的吊橱、壁柜在使用一段时间后，会出现夹板变形，甚至霉变腐）水装修材料本身含水率高。

朽。

排除管道、墙面渗水的情况以后当然还是由于木材受潮所致。

归纳起来主要由以下几个方面：（1）柜内安装排水管道，）装饰施工中，墙面、地面采用湿作业，墙面、地面未干就安装吊橱、壁柜，墙面、地面散发的水分被木装修材料吸收。

（（238 / 10其封口不严或地面一直处于潮湿状态被落地壁柜的木质材料吸收。

4）靠墙木质材料未作防腐处理。

（5）木质材料靠墙部位水分无法散发。

为了消除隐患，在施工时应采取相应措施：1）所用水装修材料的含水率在南方地区宜控制在15％以下，北方地区或供暖地区宜控制在12％以下。

（2）待墙面、地面基本干燥后，再安装吊橱、壁柜。

3）安装吊橱、壁柜前，对进墙部位、靠墙面和易受潮部位的水质材料应刷防腐剂。

4）柜内排水管道的接口应密封，防止水外溢。

水斗、面盆四周应用密封胶密封，以防用水时溢出水沿缝隙渗入木质材料。

（5）吊橱、壁柜由于安装在墙上，木质材料吸潮后，水分不易散发，所以对橱、柜内的夹板等木质材料表面应刷油漆或泡立水。

橱柜安装验收规范，安装橱柜应该用得上！橱柜安装验收规范1.产品外表面应保持原有状态，不得有碰伤、划伤、开裂和压痕等损伤现象。

2.橱柜安装位置应按家用厨房设备设计图样要求进行，不得随意变换位置。

3.橱柜摆放应协调一致，台面及吊柜组合后应保证水平。

4.对门板应进行全面调节，使门板上下、前后、左右齐整，缝隙度均匀一致。

橱柜安装工具类别名称数量“博士”18电锤钻1把带右左转手动电钻或者充电电起1把“博士”85-PDE曲线锯1把电动工具角磨机1把抛光机1把（用于安装人造石）手动镂铣机1把（用于安装人造石）扳手2把300mm水平尺1把玻璃胶枪1把200×150 1把手钳1把手动工具150mm、300mm十字改刀各1把150mm一字改刀1把美工刀1把榔头1把电笔1 支3.5米卷尺1把18mm、35mm、53mm开孔器各1个?3.2、?4.3、? 5、?10.3、? 8钻头各2支2#十字批头2支曲线锯条5支美工刀片1盒铅笔3支消耗品角磨片2个玻璃胶2筒锡箔纸若干502快干胶2瓶320#、600#、800#、1000#人造石安装用水数量自定砂纸印标记工具箱1个垫台面布1块清洁用毛巾1张洗洁精1瓶服务品5#毛刷1把鞋套5个安装服装2套签字笔1支便签纸5张安装前准备工作1、检查、清理现场安装技师应先拿出图纸与现场情况进行比对：(1) 确认图纸与现场是否一致；(2) 检查进水、下水、煤气管的位置是否正确，消毒柜、烟机电源位置是否正确；(3) 检查地砖、墙砖是否有缺陷（如开裂等），如有缺陷，应及时记录并与现场管理方确认；(4) 将厨房中的杂物及与安装无关的物品清理出现场。

2、放置工具箱进厨房后将安装工具箱放置于门边靠墙角处，首先取出垫布铺在地上，然后将工具放在垫布上。

注意：安装技师出发前一定要自查，以防止工具箱、垫布不整洁，工具零乱不整齐，零部件放置杂乱、肮脏等。

安装柜体（一）打开包装（如图1）1、按照安装顺序将货物排列好，尽量现场开封包装；2、组装柜体时应注意轻拿轻放，避免刮伤厨房内的成品，同时避免损伤橱柜柜体。

注意：在拆开包装纸铺垫在厨房地面上，避免安装过程中散落的五金件划伤地面。

（二）组装顺序测量厨房地面的高低水平情况，根据情况选择安装点。

L形、U形橱柜：为方便调节，应从转角处向两边延伸，因此，凡此两种形式的产品，应先拆开转角处的柜体开始组装。

橱柜安装一、厨房简介1、整体厨房功能：1.1 贮藏区主要储备食品和餐具，主要配置是冰箱和厨柜。

1.2 配餐区主要设备是水槽柜，先进的设备还有洗碗机、碎骨机、食物垃圾处理机等。

1.3 烹调区主要配置灶具柜、调料柜和散热排烟装置等。

整体厨房功能复杂，集水、火、电于一室，科学合理地将贮藏区、配餐区、烹调区所构成的动态三角在厨房中布局，使家庭成员能在最短距离内完成所需的操作过程。

2、厨房规划：2.1 按建筑结构分敞开式、封闭式;2.2 按操作台面分有分体式、整体式，2.3 按厨柜布置形式分有一字型、L 字型、T 字型、U 字型和岛型。

、柜体的组成：橱柜柜体按安装位置可分为：地柜、吊柜、高柜、半高柜、中柜。

标准柜体尺寸：地柜：高720mm （不含地脚）、深560 （不含门板）吊柜：高720mm （不含地脚）、深300（不含门板）半高柜：高1320mm（不含地脚）、深560（不含门板）高柜：高2040mm（不含地脚）、深560 （不含门板）1 、柜体结构以常用柜体吊柜、地柜为例解析柜体结构。

1.1 吊柜柜体构件有：侧板、顶板、底板、背板、层板、层板托、吊码、挂片、自攻螺丝、三合一连接件、木榫等。

1.2 地柜柜体构件有：侧板、底板、背板、层板、层板钉、铝前横、调整脚、自攻螺丝、三合一连接件、木榫、防水铝箔等。

三、常用术语：术语的标准规范化，会给设计、生产、安装带来极大的方便，下面就橱柜所用的标准术语详述如下：3.1 层板：将柜子空间分成上下两部分的板叫层板，有活动和固定两种形式，在立面图中，活动层板和固定层板用文字表示；3.2 中侧板：将柜子空间分成左、右两部分的板叫中侧板；3.3 调整脚：支撑地柜柜身，调整地柜水平的支脚，一般常用的是塑料可调脚，有H80、H100、H120、H150；3.4 踢脚板：遮挡柜体底部与地面之间缝隙的装饰封板叫踢脚板，有铝合金、塑料、木制等材料做成；3.5 台面：指地柜表面放置的面板部分，常见的材料有人造石、石英石、不锈钢；3.6 净柜身：指橱柜除去台面，门板的部分，净柜身深度比台面浅50mm；3.7 对开门、平分门：对开门指两门平分对开，平分门指三门以上平分；3.8 拉门：门板不装门铰，门板直接安装到柜内配件上（米桶、拉篮等），此类门板称拉门；3.9 移门：指推拉门、一般为玻璃移门；3.10 假门：起装饰作用的门板，不开门铰孔；3.11 翻门：门板向上打开的门为上翻门，可用支撑固定；门板向下打开的为下翻门；3.12 顶封板：指安装在吊柜顶部的装饰板，用来修饰吊柜与厨房天花板的接口；颜色通常同门板色；3.13 底封板：指安装在吊柜底部的装饰板，主要起装饰作用，安装时通常平侧板；颜色通常同柜体色；3.14 侧封板：同门板颜色，同门板材料，调节墙体与柜体缝隙、起装饰作用的板条；3.15 辅助板：同柜身颜色，同柜身材料，起连接侧封板作用；3.16 层架板：指在墙上单独只做层板（与柜体内层板结构不同，材料不同，厚度为30mm 、18mm）而不做门、背板、侧板，由特殊配件入墙固定支撑；3.17 台上盆、台下盆：把盆放在台面上的称为台上盆；把盆边粘接在台面下的称为台下盆；正常的现象只能做台上盆，台下盆为厂内加工好发货；四、对图纸的认识：图纸一般由吊柜平面图、地柜平面图、吊柜立面图、地柜立面图与台面图组成；图纸一般由柜体布局图、电位布局图、各向立面图、台面图组成；五、对五金件及功能件的认识1、连接件①偏心件：偏心件指胶丝座（或金属菠萝仔）、连接锣杆、金属偏心轮、塑料偏心轮盖组成。
