MID平板电脑成品检验标准

MID性能检验标准检验标准4.1：检查外观和TP 的平整度；4.1.1电脑正面及后壳表面不能有刮花，测面不能有明显的凹痕，划伤，裂缝，变形之现象。

4.1.2表面涂镀层应均匀，不能有起泡，龟裂，脱落，磨损之现象。

4.1.3喇叭网贴合要平整，不能有贴斜，角翘起之现象。

4.1.4TP 贴合要平整，不能翘起，保护膜不能有明显气泡和折痕之现象。

4.1.5用手按屏屏要坚固无松动，TP 边缘不能有松动，TP 边缘与后壳之间不能有>0.2mm 的缝隙。

4.2：检查是否能正常充电；4.2.1插上平板电脑专用的充电器，如果电脑的指示灯显示为红色,表示充电指示正常。

3-5H红灯熄灭为充电正常。

4.3：检测按键的手感和灵活度；4.3.1开关机按键、退出返回键、确认键的控制要灵活，按键手感弹力要好，各按键功能正常既可。

4.4：检查显视屏的显视效果；4.4.1开机后，电脑桌面显视图像要清晰，不得出现、花屏、亮点、缺画、屏闪等显示不良。

4.5：检查触摸校准；4.5.1开机后，点击菜单进入菜单设置，找到触摸校正。

当电脑平面出现“十字架”标志，点击“十字架”中心进行校正。

当电脑画面显示校正成功，并进入待机界面即可。

4.5.2校正必须在三次之内校正好，超过三次没有校正好的则为校正不良。

4.6：测T 卡是否可以正常使用；4.6.1插入T 卡后，看电脑是否可以正常读卡。

4.7：检查录音；4.7.1录音要清晰，音乐播放器时把音量调到最大，听音质是否清晰，喇叭有无杂音。

打开视频播放器时，打开预置720P 电影看电影是否可以正常播放。

4.7.2插入耳机后听声音是否清晰。

4.7.3录音删除。

在菜单中点击资源管理器→点击多选→点击录音→点击编辑→删除。

4.8：检查鼠标是否可以正常使用；4.8.1接入USB，光标跟随鼠标环形移动，能够单击选取，双击打开文件，能够弹出菜单即可。

4.9：检测WIFI 网络；4.9.1连接WIFI 网络。

正确连接WIFI 路由器，看是否可以连上最近网络。

MID产品外观和结构检验标准1.0目的为了统一外观质量检验标准，确保来料及成品整机满足规定质量要求，特制定此标准；2.0适用范围本标准规定了MID整机成品检验及在MID整机装配后可见或部分可见的结构件来料时外观质量要求、检验项目、检验方法。

适用于成品及来料检验。

3.0职责IQC检验员负责来料结构件外观质量检验。

成品检验员负责成品外观质量检验。

生产部门负责外观质量内部控制。

4.0业务程序4.1 作业环境4.1.1 应在正常光线（晴天）下，阴天或夜晚距离两根40W日光灯1.5m处作业，以目距300—400mm产品90°± 30°视角作业。

4.1.2 本标准所指的I级面是指整机装配完后，从整机正面和上面所能看到的该结构件的外观面(A、B、C壳)；II级面是指侧面；III级面是指底面（D壳）。

4.1.3 本标准中所涉及的尺寸均指不良处的外表面最大尺寸。

4.1.4 本标准测试（目测）时间为100cm2的面积扫视2-4秒钟即可。

4.1.5 检查人员视力要在1.0—1.5之间，且无色盲或色弱等视觉缺陷。

4.2 外观检验通用标准：4.2.1LCD屏：4.2.1.1LCD屏不得有破裂、斑点、污迹、花纹、气泡、脱粉、碰伤、严重划伤、缺损等不良现象。

4.2.1.2屏幕外露表面划痕应在可容许标准范围内：(1).宽度0.1mm以上不允许；(2).划痕宽度0.06-0.08mm，允许长度小于3mm;(3).划痕宽度0.04-0.06mm，允许长度小于5mm;(4).划痕宽度0.04mm或以下可忽略；4.2.1.3表面有静电保护膜的不能有容易分辨的划伤痕迹；产品保护膜应粘贴良好，无破损、脏污等不良。

4.2.1.4LCD屏表面的有效荧光屏面部分，不应被围框遮盖；LCD屏幕黑色边缘（黑色护边框）外露部分基本对称。

4.2.1.5LCD要装正，屏幕中心与前壳（前面板）围框中心基本重合（含水平及垂直方向），如有偏差：(1).左右两边偏差（即LCD屏幕黑色边缘外露部分的左边宽度与右边宽度相差）不超过0.5mm.(2）.上下两边偏差（即LCD屏幕黑色边缘外露部分的上边宽度与下边宽度相差）不超过0.5mm.4.2.2外观要求4.2.2.1.外壳应无明显变形、裂痕、碰划伤、脱漆、色差、毛刺、斑点、流痕、明显注塑熔接痕等，边缘无刮手的凸起物，质量良好，外壳表面应无明显收缩、无污垢、漆膜应细腻、光滑；双色壳的颜色分界线应整齐;4.2.2.2.根据订单要求，面壳丝印正确完整，清晰完好；丝印端正、位置统一、适当;4.2.2.3.不允许有明显可见的油窝、气泡、脱漆,如有标准如下：(1). I级面相距15cm之间允许有3个，其面积应小于0.5mm2;(2). II级面相距20cm之间允许有4个，其面积应小于0.5mm2;(3). III级面相距15cm之间允许有4个，其面积应小于0.7mm2;4.2.3装配间隙4.2.3.1.壳与屏及可拆解部分的装配间隙应小于1mm；4.2.3.2.壳与壳的装配间隙应小于0.5mm；（含各个方向）；4.2.4紧固件螺丝孔不得有漏打、滑牙现象,外露螺钉头不得有损伤、露白的现象；不得有螺钉头穿透、螺钉过孔的现象；4.2.5标识：4.2.5.1.贴纸不能有翘角、贴不平，大小要适宜；标志正确、清晰可辨，无倾斜等现象，功能应与整机说明书功能一致。

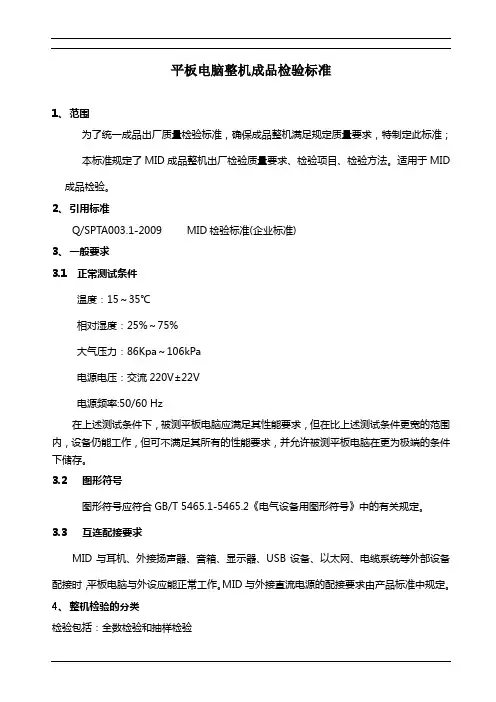

平板电脑整机成品检验标准1、范围为了统一成品出厂质量检验标准，确保成品整机满足规定质量要求，特制定此标准；本标准规定了MID成品整机出厂检验质量要求、检验项目、检验方法。

适用于MID 成品检验。

2、引用标准Q/SPTA003.1-2009 MID检验标准(企业标准)3、一般要求3.1 正常测试条件温度：15～35℃相对湿度：25%～75%大气压力：86Kpa～106kPa电源电压：交流220V±22V电源频率:50/60 Hz在上述测试条件下，被测平板电脑应满足其性能要求，但在比上述测试条件更宽的范围内，设备仍能工作，但可不满足其所有的性能要求，并允许被测平板电脑在更为极端的条件下储存。

3.2 图形符号图形符号应符合GB/T 5465.1-5465.2《电气设备用图形符号》中的有关规定。

3.3 互连配接要求MID与耳机、外接扬声器、音箱、显示器、USB设备、以太网、电缆系统等外部设备配接时，平板电脑与外设应能正常工作。

MID与外接直流电源的配接要求由产品标准中规定。

4、整机检验的分类检验包括：全数检验和抽样检验5、整机的全数检验5.1.成品整机全数检验要求：必须在PCBA全数检验及老化完成并合格后才能进行。

5.2.检验方式：全数检验方式采取在线检验方式，在整机生产的各主要环节设置QC，对整机生产的成品整机进行全数检验。

5.3.检验项目及检验方法5.3.1.外观和结构检验按《产品外观和结构检验标准》要求进行，凡有任何一项不符合要求，无论判据为Z、A或B均按照不合格品处理。

5.3.2.功能和性能检验所有项目按工艺要求从头至尾全部运行一遍，任意一项不能PASS即判为不合格品，并记录好流程卡及质量报表，将整机放致修理位维修。

具体检验方法按照《MID整机成品出厂检验标准》进行。

5.4.质量记录及处理凡在线检验中发现不合格机器，均要在流程卡写明故障并将不合格机器隔离，经修复后重新提交检验。

每天做好质量原始记录，并由质量管理部门收集、整理、存档，对重大质量问题要及时将信息反馈给主管领导。
