不锈钢焊接工艺标准
不锈钢焊接工艺标准编制：审核：批准：目录1适用范围---------------------------------------------1 2施工准备---------------------------------------------1 2.1技术准备-----------------------------------------1 2.2作业人员-----------------------------------------1 2.3材料检查验收-------------------------------------1 2.4主要工机具---------------------------------------3 2.5测量及计量器具-----------------------------------3 2.6作业条件-----------------------------------------3 3施工工艺---------------------------------------------4 3.1工艺流程-----------------------------------------4 3.2工艺操作规程-------------------------------------5 3.3施工工艺参数-------------------------------------7 3.4施工工艺特点-------------------------------------8 3.5施工环节及重要工序-------------------------------9 4质量检验---------------------------------------------10 4.1质量检验标准-------------------------------------10 4.2焊后检验-----------------------------------------10 4.3特殊工艺或质量控制点-----------------------------10 4.4质量记录-----------------------------------------11 4.5应注意的质量问题---------------------------------11 5成品保护---------------------------------------------11 6职业健康安全或环境管理-------------------------------11 6.1 施工过程危害辩识及控制措施----------------------11 6.2环境因素识别及控制措施---------------------------12不锈钢焊接工艺标准1 适用范围本工艺标准适用于铬，铬--镍奥氏体不锈钢的手工电弧焊、埋弧自动焊、手工钨极氩弧焊及熔化极惰性气体保护焊的焊接施工。
奥氏体系不锈钢及其热处理工艺
奥氏体系不锈钢及其热处理工艺目录奥氏体系不锈钢及其热处理工艺奥氏体系不锈钢及其热处理工艺1、奥氏体不锈钢（一）奥氏体不锈钢成分奥氏体不锈钢，是指在常温下具有奥氏体组织的不锈钢。
钢中含Cr约18%、Ni 8%~10%、C约0.1%时，具有稳定的奥氏体组织。
奥氏体铬镍不锈钢包括著名的18Cr-8Ni钢和在此基础上增加Cr、Ni含量并加入Mo、Cu、Si、Nb、Ti等元素发展起来的高Cr-Ni系列钢。
奥氏体不锈钢无磁性而且具有高韧性和塑性，但强度较低，不可能通过相变使之强化，仅能通过冷加工进行强化，如加入S，Ca，Se，Te等元素，则具有良好的易切削性。
奥氏体不锈钢在不锈钢中一直扮演着最重要的角色，其生产量和使用量约占不锈钢总产量及用量的70%。
由于奥氏体不锈钢具有优良的性能和特点，使其越来越受到重视和应用，特别是在核电设备的制造生产中，更是被应用于制造重要、关键的零部件。
此类钢除耐氧化性酸介质侵蚀外，如果含有Mo、Cu等元素还能耐硫酸、磷酸以及甲酸、醋酸、尿素等的侵蚀。
此类钢中的含碳量若低于0.03%或含Ti、Ni，便可显著提高其耐晶间侵蚀机能。
高硅的奥氏体不锈钢浓硝酸具有良好的耐蚀性。
由于奥氏体不锈钢具有全面的和良好的综合机能，在各行各业中获得了广泛的应用。
以上是奥氏体不锈钢新旧牌号化学成份比较表1奥氏体系不锈钢及其热处理工艺奥氏体不锈钢新旧牌号化学成份对照表1（二）奥氏体不锈钢合金化原理提高钢耐蚀性的方法很多，如表面涂一层耐蚀金属、涂敷非金属层、电化学保护和改变腐蚀环境介质等。
但是利用合金化方法，提高材料本身的耐蚀性是最有效的防止腐蚀破坏的措施之一，其原理及方法如下：1.加入合金元素，提高钢基体的电极电位，从而提高钢的抗电化学腐蚀能力。
一般钢中加入Cr、Ni、Si多元素均能提高其电极电位。
由于Ni较缺，Si的大量加入会使钢变脆，因此，只有Cr才是显著提高钢基体电极电位常用的元素。
2.插手合金元素使钢(不锈钢)的表面构成一层稳定的、完整的与钢的基奥氏体系不锈钢及其热处理工艺体结合牢固的钝化膜。
铬镍奥氏体不锈钢的焊接工艺
【组织教学】1、点名检查学生出勤情况；2、强调课堂纪律。
【作业点评】1、上次作业质量情况；2、对出现问题较多的进行课堂纠正。
【复习提问】1、什么是焊接? 有哪些种类?2、不锈钢分为几种？【相关工艺】铬镍奥氏体不锈钢的焊接工艺(1)手工电弧焊1)焊前准备根据钢板厚度及接头形式，用机械加工、等离子弧切割或碳弧气刨等方法下料和加工坡口。
对接接头板厚超过3㎜须开坡口。
为了避免焊接时碳和杂质混入焊缝，焊前应将焊缝两侧20～30㎜范围用丙酮、汽油、乙醇等擦净，并涂白垩粉，以避免表面被飞溅金属损伤。
2)焊条的选用奥氏体不锈钢焊条有酸性焊条钛钙型药皮和碱性焊条低氢型药皮两大类。
低氢型不锈钢焊条的抗热裂性较好，但成形不如钛钙型焊条，抗腐蚀性也较差。
钛钙型不锈钢焊条具有良好的工艺性能，生产中用得较多。
焊接时，应根据不锈钢的使用条件选用不同型号的焊条。
3)焊接工艺由于奥氏体不锈钢的电阻较大，焊接时产生的电阻热也大，所以同样直径的焊条焊接电流值应比低碳钢焊条降低20％左右，否则，焊接时药皮将迅速发红失去保护而无法焊接。
焊接过程中，焊条最好不作横向摆动。
采用小电流、快焊速。
一次焊成的焊缝不宜过宽，最好不超过焊条直径的3倍。
多层焊时，每焊完一层要彻底清除熔渣，并控制层间温度，待前层焊缝冷却后(<60℃)再焊接下一层。
焊接开始时，不要在焊件上随便引弧，以免损伤焊件表面，影响耐腐蚀性。
焊后可采取强制冷却措施，加速接头冷却。
(2)氩弧焊氩弧焊目前普遍用于不锈钢的焊接，它与手工电弧焊比较有下列优点：氩气保护效果好；氩弧的温度高，热量集中，且有氩气流的冷却作用，焊缝的热影响区小；焊缝的强度高，耐腐蚀性好，焊件的变形小，因此焊缝的质量比手工电弧焊高。
此外氩弧焊在焊接时无熔渣，不需清渣，焊后无夹渣的缺陷，氩弧焊的生产率高，易于自动化，并能用于焊接0.5㎜的薄钢板。
目前在氩弧焊中应用较广的是手工钨极氩弧焊，常用于焊接0.5～3 mm的不锈钢薄板和薄壁管。
奥氏体不锈钢的焊接总结
奥氏体不锈钢的焊接总结奥氏体不锈钢是一种重要的金属材料，具有良好的耐腐蚀性和抗氧化性能，被广泛应用于工业制造中。
而焊接是连接金属材料的重要方式之一，也是生产过程中必不可少的环节。
在焊接奥氏体不锈钢时，需要考虑到合适的焊接方法、焊接工艺参数、焊接后的热处理等因素。
本文将从这些方面对奥氏体不锈钢的焊接进行总结。
一、焊接方法奥氏体不锈钢的焊接可以采用多种方法，常见的有手工电弧焊、氩弧焊、激光焊等。
1. 手工电弧焊：手工电弧焊是最常见的焊接方法之一。
其特点是操作简单，设备要求不高，适用于小型焊接作业。
但手工电弧焊的焊接效率较低，焊缝质量难以控制。
2. 氩弧焊：氩弧焊是目前最常用的奥氏体不锈钢焊接方法。
氩气的保护作用可以防止氧气和水分侵入焊缝，提高焊接质量。
氩弧焊还可以根据实际需要选择直流或交流。
3. 激光焊：激光焊是一种高能量密度的焊接方法，可以实现高速、高精度的焊接。
激光焊的热影响区较小，对焊接材料的变形和变质影响较小，适用于高要求的焊接作业。
但激光焊设备价格较高，操作要求较高。
二、焊接工艺参数在焊接奥氏体不锈钢时，需要合理选择和控制焊接工艺参数，以确保焊接质量。
1. 焊接电流：焊接电流直接影响熔深和焊缝质量。
对于不同规格的奥氏体不锈钢，需要根据材料的导电性和热导性选择适当的焊接电流。
2. 焊接电压：焊接电压影响焊缝形状和焊缝宽度。
一般来说，较高的焊接电压可以增加焊缝宽度，但焊接材料的变形和变质也会增加。
3. 焊接速度：焊接速度直接影响焊接效率和焊缝质量。
过高的焊接速度可能导致焊缝质量不稳定，过低的焊接速度则会影响生产效率。
4. 氩气流量：氩气是保护气体，在焊接过程中起到保护焊缝的作用。
合适的氩气流量可以防止氧气和水分污染焊缝。
三、焊接后的热处理在焊接奥氏体不锈钢后，还需要进行相应的热处理，以消除焊接过程中产生的应力和晶间腐蚀敏感性。
1. 固溶处理：奥氏体不锈钢在800-1100℃范围内进行固溶处理，可以解决焊缝和热影响区的晶间腐蚀敏感性。
不锈钢焊接 国家标准
不锈钢焊接国家标准不锈钢焊接是一种常见的加工工艺，广泛应用于航空航天、石油化工、食品医药等领域。
国家标准对不锈钢焊接工艺和质量进行了规范，旨在保障产品的质量和安全。
本文将对不锈钢焊接国家标准进行详细介绍，以便工程师和操作人员能够更好地理解和应用这些标准。
首先，国家标准对不锈钢焊接材料的选择和质量要求进行了规定。
在选择不锈钢焊接材料时，应根据具体的工艺要求和使用环境来确定材料的牌号和规格。
同时，国家标准对不锈钢焊接材料的质量要求也进行了详细的规定，包括化学成分、力学性能、金相组织等方面的要求，以确保焊接材料的质量符合标准要求。
其次，国家标准对不锈钢焊接工艺进行了详细的规范。
包括焊接方法、焊接参数、预热和后热处理等方面的要求。
在焊接过程中，应严格按照国家标准的要求进行操作，以确保焊接接头的质量和可靠性。
此外，国家标准还规定了不同类型不锈钢的焊接工艺要求，包括奥氏体不锈钢、铁素体不锈钢、双相不锈钢等，以满足不同材料的特殊要求。
再者，国家标准对不锈钢焊接接头的质量进行了详细的规定。
包括焊缝形式、焊接缺陷、尺寸偏差等方面的要求。
在焊接接头质量检验中，应按照国家标准的要求进行检测和评定，以确保焊接接头的质量符合标准要求，满足工程设计和使用要求。
最后，国家标准还对不锈钢焊接的质量控制和检验进行了规定。
包括焊接工艺评定、焊接人员资质、焊接工艺试验、焊接接头检验等方面的要求。
在不锈钢焊接过程中，应严格按照国家标准的要求进行质量控制和检验，以确保焊接质量符合标准要求，满足产品的使用要求。
综上所述，不锈钢焊接国家标准对不锈钢焊接材料、工艺、接头质量以及质量控制和检验进行了详细的规定，旨在保障产品的质量和安全。
工程师和操作人员应严格按照国家标准的要求进行操作，以确保不锈钢焊接质量符合标准要求，满足工程设计和使用要求。
奥氏体不锈钢焊接工艺
奥氏体不锈钢焊接工艺目的：为规范焊工操作，保证焊接质量，顺利完成六月份全厂停车检修中的焊接任务。
1 奥氏体不锈钢的焊接工艺1.1 常用焊接接头形式1.2 随着不锈钢板厚度的增加，应采用夹角小于60°的V形坡口或U 形坡口。
1.2 常用奥氏体不锈钢焊条及焊丝选择序号旧牌号（GB）新牌号（GB）美标电焊条牌号氩弧焊丝1 0Cr18Ni9 06Cr19Ni10304A102H0Cr21Ni102 00Cr19Ni10 022Cr19Ni10304LA002H00Cr21Ni103 0Cr17N i12Mo2 06Cr17Ni12Mo2316A202H0Cr18Ni14MO24 00Cr17 Ni14Mo 022Cr17Ni12M31A02H00Cr19Ni12MO1.3 手工焊接焊接电流1.4 焊接方法选择厚度在2㎜以上的不锈钢板以焊条电弧焊为主；厚度小于0.5㎜的薄板不锈钢，要求用10～15A电流焊接，并采用脉冲TIG焊；对于重要承压管道要求氩弧焊打底，手工电弧焊填充、盖面。
2 奥氏体不锈钢焊接工艺要点2.1 减小热输入焊接奥氏体不锈钢所需的热输入比碳钢低20％～30％，应采用小电流、低电压（短弧焊）和窄道快速焊，采用必要的急冷措施可以防止接头过热的不利影响。
厚板焊接采用尽可能小的焊缝截面的坡口形式，如夹角小于60°的V形坡口。
2.2 防止焊缝污染为防止焊缝裂纹、力学性能改变、降低耐蚀性，焊前必须对焊接区表面进行彻底清理，清除全部碳氢化合物及其他污染物，操作时，可用砂轮抛光机、角磨机、或钢丝刷进行清理。
2.3 焊条电弧焊操作要领平焊时，弧长一般控制在2～3㎜，直线焊不做横向摆动，多层焊时，层间温度不宜过高，可待冷到60℃以下再清理渣和飞溅物，然后再焊，其层数不宜过多，每层焊缝接头相互错开。
焊缝收弧一定要填满弧坑，必要的时候使用引弧板和收弧板。
2.4 非熔化钨极氩弧焊操作要领氩气流量一般在10～30L/min,焊接时风速应小于0.5m/s，否则要有挡风设施；采用恒流直流电源，正接（钨极接负极）法焊接。
06cr18ni11ti奥氏体不锈钢 加工工艺
题目：06Cr18Ni11Ti奥氏体不锈钢的加工工艺探讨06Cr18Ni11Ti奥氏体不锈钢是一种常见的不锈钢材料，具有良好的耐腐蚀性和加工性能，因此在工业生产中得到广泛应用。
本文将从深度和广度两个方面探讨06Cr18Ni11Ti奥氏体不锈钢的加工工艺，以帮助读者更全面地了解这一主题。
一、06Cr18Ni11Ti奥氏体不锈钢简介06Cr18Ni11Ti奥氏体不锈钢是一种含钛不锈钢，具有良好的耐腐蚀性和热强度。
其化学成分中含有18%的铬、8-11%的镍、和约1%的钛等元素，使其具有优异的耐腐蚀性和耐热性。
由于这些特性，06Cr18Ni11Ti奥氏体不锈钢常被用于化工、石油、航空航天等领域的设备制造。
二、06Cr18Ni11Ti奥氏体不锈钢的加工工艺1. 切削加工06Cr18Ni11Ti奥氏体不锈钢具有一定的硬度和延展性，适合进行切削加工。
常用的切削工艺包括车削、铣削、钻削等，对于不同形状和尺寸的工件，可以选择不同的切削加工方式。
在切削加工过程中，应选择合适的刀具和切削参数，以确保工件加工质量和刀具耐用性。
2. 焊接加工由于06Cr18Ni11Ti奥氏体不锈钢的耐热性和耐腐蚀性，适合进行焊接加工。
常用的焊接工艺包括氩弧焊、氩气保护焊、电阻焊等，其中氩弧焊是最常用的一种。
在焊接过程中，需要注意控制焊接电流和电压，以避免产生氧化皮和焊缝不良。
3. 热处理工艺06Cr18Ni11Ti奥氏体不锈钢的热处理工艺包括固溶处理和时效处理。
固溶处理可以改善材料的塑性和韧性，时效处理则可以提高材料的硬度和强度。
在热处理过程中，需要控制加热温度和保温时间，以确保材料的组织结构和性能达到设计要求。
4. 表面处理工艺06Cr18Ni11Ti奥氏体不锈钢的表面处理工艺包括抛光、喷丸、酸洗等。
这些工艺可以改善材料表面的光洁度和耐腐蚀性，同时也可以提高涂层的附着力和耐磨性。
在表面处理过程中，应根据具体要求选择合适的工艺流程和化学药剂，以确保材料表面的质量和性能。
奥氏体不锈钢的焊接特点及焊接工艺
奥氏体不锈钢的焊接特点及焊接工艺【摘要】奥氏不锈钢的焊接技术在我国得到了广泛的使用，其虽然有很多的优点，但仍还存在许多的缺点，本文将从奥氏体不锈钢的化学成分、组织和性能，奥氏体不锈钢焊接方法，奥氏体不锈钢焊接问题及解决措施等方面去了解在这方面内容。
【关键词】奥氏体，不锈钢，焊接工艺，焊接特点一、前言不锈钢是一种广泛使用的金属材料，而且不锈钢使用的前景也是十分广阔的，我们应该深入的了解不锈钢焊接的本质和实在意义，为下一步发展打下坚实的基础。
本文的简单介绍和深入理解将会给读者带来全新的和全方位的视角去看待奥氏不锈钢的优缺点。
二、奥氏体不锈钢的化学成分、组织和性能奥氏体不锈钢基本成分为18%Cr、8%Ni，简称18- 8 型不锈钢。
为了调整耐腐蚀性、力学性能、工艺性能和降低成本，在奥氏体不锈钢中还常加入Mn、Cu、N、Mo、Ti、Nb 等合金元素，以此在18- 8 型不锈钢基础上发展了许多新钢种。
奥氏体不锈钢具有良好的焊接性、低温韧性和无磁性等性能，其特点是含碳量低于0.1%，利用Cr、Ni 配合获得单相奥氏体组织，具有良好的冷变形能力、较高的耐蚀性和塑性，可以冷拔成很细的钢丝、冷拔成很薄的钢带或钢管。
与此同时，经过大量变形后，钢的强度大为提高，这是因为除了冷作硬化效果外，还叠加了形变诱发马氏体转变。
奥氏体不锈钢具有良好的抗均匀腐蚀能力，但在抗局部腐蚀方面仍存在一些问题。
奥氏体不锈钢焊接的主要问题是：焊接接头晶间腐蚀、焊接接头应力腐蚀开裂、焊接接头热裂等。
三、奥氏体不锈钢焊接方法奥氏体不锈钢的焊接方法有很多，例如手工焊、气体保护焊，埋弧焊、等离子焊等等。
最常用的焊接方法是手工焊（MMA），其次是金属极气体保护焊（MIG/MAG）和钨极惰性气体保护焊（TIG）。
本文以石油化工行业管道安装施工中最常用的手工电弧焊及钨极氩气保护焊为例，简单描述其焊接施工中的注意事项。
1.手工焊条电弧焊，是焊接厚度在2 mm 以上的奥氏体不锈钢板最常用的焊接方法。
不锈钢焊接工艺

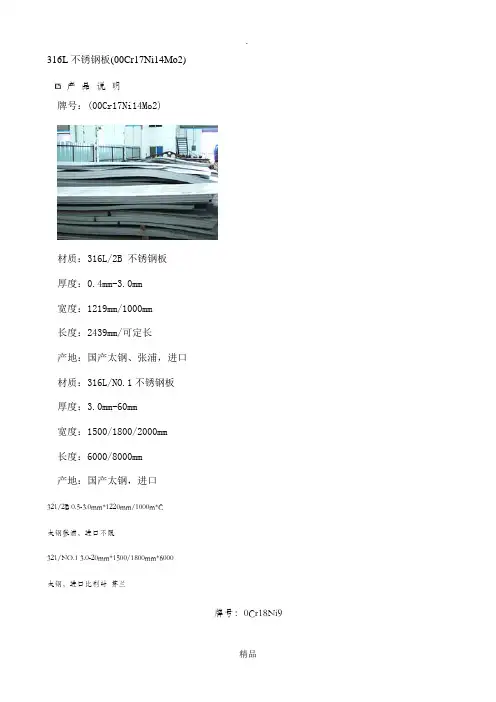

316L不锈钢板(00Cr17Ni14Mo2)产品说明牌号：(00Cr17Ni14Mo2)材质：316L/2B 不锈钢板厚度：0.4mm-3.0mm宽度：1219mm/1000mm长度：2439mm/可定长产地：国产太钢、张浦，进口材质：316L/NO.1不锈钢板厚度：3.0mm-60mm宽度：1500/1800/2000mm长度：6000/8000mm产地：国产太钢，进口321/2B 0.5-3.0mm*1220mm/1000m*C太钢张浦，进口不限321/NO.1 3.0-20mm*1500/1800mm*6000太钢，进口比利时芬兰牌号：0Cr18Ni9材质：304/NO.1不锈钢板厚度：3.0mm-50mm宽度：1500/1800mm长度：6000mm产地：国产太钢、进口材质：304/2B 不锈钢板厚度：0.4mm-3.0mm宽度：1219/1000mm长度：2439/可定长产地：国产太钢、张浦、宝新，进口要的化学元素标识都没有变动，只有碳含量标识和个别钢种里面化学元素发生变动：1、碳（C）含量标识1)旧牌号：Cr之前的数字表示碳的千份之几的含量。
如201（1Cr17Mn6Ni5N）：碳（C）含量千分之一；2Cr13（420），7Cr17(440A)，分别表示碳（C）含量千分之二和千分之七；如果C≤0.08%为低碳，标识为“0”，如（304）0Cr18Ni9；C≤0.03%为超低碳，标识为“00”，如00Cr17Ni14Mo2（316L）。
2)新牌号：Cr之前的数字表示碳（C）的万分之几的含量。
如201牌号为12Cr17Mn6Ni5N，表示碳（C）含量万分之十二（0.12%）；304牌号为06Cr19Ni10，表示碳（C）含量万分之六（0.06%）；316L牌号为022Cr17Ni12Mo2，表示碳（C）含量万分之二点二（0.022%）。
其它标识基本不变。
新牌号中碳（C）含量较之以前更加明确，对产品生产技术也有了更高的要求。
奥氏体不锈钢焊接标准
奥氏体不锈钢焊接标准奥氏体不锈钢是一种具有良好耐腐蚀性能和机械性能的金属材料，广泛应用于化工、石油、食品、制药等领域。
在工程实践中，对奥氏体不锈钢的焊接工艺和焊接质量要求越来越高。
因此，制定奥氏体不锈钢焊接标准对于保证焊接质量、提高工程质量具有重要意义。
奥氏体不锈钢焊接标准主要包括焊接材料、焊接工艺、焊接质量要求等内容。
首先，焊接材料的选择对于奥氏体不锈钢的焊接质量具有重要影响。
一般情况下，应选择与母材相似或相近的奥氏体不锈钢焊丝或焊条，以保证焊缝与母材具有相似的组织和性能。
其次，焊接工艺的控制是保证焊接质量的关键。
在奥氏体不锈钢的焊接过程中，应控制好焊接电流、电压、焊接速度等参数，避免产生焊接缺陷，确保焊接质量。
最后，对于焊接质量的要求也是奥氏体不锈钢焊接标准的重要内容之一。
焊接接头应无裂纹、气孔、夹渣等缺陷，焊缝应具有良好的力学性能和耐腐蚀性能。
在实际工程中，奥氏体不锈钢焊接标准的制定应遵循国家标准和行业标准，同时结合工程实际，制定符合具体工程要求的标准。
在制定标准的过程中，应充分考虑奥氏体不锈钢的特性和焊接工艺的特点，确保标准的科学性和实用性。
同时，对于奥氏体不锈钢焊接工艺的研究也是未来的发展方向，通过不断改进焊接工艺，提高奥氏体不锈钢的焊接质量，推动奥氏体不锈钢在工程领域的应用。
总之，奥氏体不锈钢焊接标准对于保证焊接质量、提高工程质量具有重要意义。
通过制定科学合理的标准，控制好焊接材料、焊接工艺和焊接质量要求，可以有效提高奥氏体不锈钢的焊接质量，推动奥氏体不锈钢在工程领域的应用，为工程建设提供更加可靠的保障。
希望相关部门和专家学者能够加强奥氏体不锈钢焊接标准的研究和制定，为我国工程建设质量和安全保驾护航。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
不锈钢焊接工艺标准编制：审核：批准：目录1适用范围---------------------------------------------1 2施工准备---------------------------------------------1 2.1技术准备-----------------------------------------1 2.2作业人员-----------------------------------------1 2.3材料检查验收-------------------------------------1 2.4主要工机具---------------------------------------3 2.5测量及计量器具-----------------------------------3 2.6作业条件-----------------------------------------33施工工艺---------------------------------------------4 3.1工艺流程-----------------------------------------4 3.2工艺操作规程-------------------------------------5 3.3施工工艺参数-------------------------------------7 3.4施工工艺特点-------------------------------------8 3.5施工环节及重要工序-------------------------------94质量检验---------------------------------------------104.1质量检验标准-------------------------------------10 4.2焊后检验-----------------------------------------10 4.3特殊工艺或质量控制点-----------------------------10 4.4质量记录-----------------------------------------11 4.5应注意的质量问题---------------------------------115成品保护---------------------------------------------11 6职业健康安全或环境管理-------------------------------11 6.1 施工过程危害辩识及控制措施----------------------11 6.2环境因素识别及控制措施---------------------------12不锈钢焊接工艺标准1 适用范围本工艺标准适用于铬，铬--镍奥氏体不锈钢的手工电弧焊、埋弧自动焊、手工钨极氩弧焊及熔化极惰性气体保护焊的焊接施工。
2 施工准备2.1 技术准备（施工标准、规范）2.1.1 《工业金属管道工程施工及验收规范》 GB50235GB50236 2.1.2 《现场设备、工业管道焊接工程施工及验收规范》2.1.3 SH3501 《石油化工剧毒、可燃介质管道工程施工及验收规范》2.1.4 SH3523 《石油化工铬镍奥氏体钢、铁镍合金和镍合金管道焊接规程》GB150-98 2.1.5 《钢制压力容器》2.1.6 《压力容器安全技术监察规程》2.1.7 JB4708 《钢制压力容器焊接工艺评定》2.1.8 《钢制压力容器焊接规程》 JB/T4709JB47302.1.9 《压力容器无损检测》2.1.10 《焊条质量管理规程》 JB32232.2 作业人员 2.2 主要作业人员表注：焊工合格证考核按《锅炉、压力容器、压力管道焊工考试与管理规侧》或《现场设备、工业管道焊接工程施工及验收规范》GB50236进行考试。
2.3 材料检查验收2.3.1 焊接工程所采用的不锈钢钢板、钢管、管件等。
2.3.1.1焊接工程所采用的不锈钢板、钢管、管件等应符合设计文件的规定，并具有出厂合格证和质量证明书。
其检验项目及技术要求标准应符合国家标准或行业标准。
2.3.1.2不锈钢钢板、钢管、管件材料入库前应核对材料牌号和质量证明书。
施工前应进行外观检查，其表面不得有裂纹、气泡、缩孔、重皮、等缺陷，否则应进行消除，消除深度不应超过材料的负偏差。
2.3.1.3材料验收合格后应做好标识，按不同材质、规格分类堆放、且于铁碳材料隔离。
国外材料应符合合同规定的材料标准，并按相应材料标准进行复验。
2.3.1.42.3.2 焊接材料2.3.2.1 焊条应符合国家现行的《不锈钢焊条》GB/T983，2.3.2.2 焊丝、焊剂应符合国家现行的标准。
2.3.2.3 国外焊材应符合生产国相应的技术标准的要求。
2.3.2.4 焊接材料入库时，应核查其质量证明书，同时检查包装状况，不得有破损、受潮等现象。
2.3.2.5 钨极气体保护焊所用的氩气应符合国家现行的标准《氩气》GB4842的规定，且纯度不应低于99.96%2.4 主要工机具2.4.1 设备表2.4.1 设备一览表2.4.2 各种设备性能应完好,电流电压等仪表应在检测周期内，焊接电源宜安放在通风的集装箱内。
2.4.3 工具：焊接面罩、焊条保温筒、不锈钢清渣锤、不锈钢钢丝刷、气割工具、角向磨光机。
2.5 测量及计量器具表2.5 计量器具一览表2.6 作业条件2.6.1 焊接工艺评定覆盖率、焊工持证率应达到100%2.6.2 焊接环境应符合下列规定，否则应采取有效的预热和防护措施。
2.6.2.1 环境温度＞0℃2.6.2.2 手工电弧焊时风速＜8m/s、气体保护焊时风速＜2m/s90%相对湿度＜2.6.2.32.6.2.4 无雨、雪天气3 施工工艺3.1工艺流程3.2.1接施工工艺流程焊材焊管保焊工材焊焊接缝取焊试干烘不艺工组证无接压外锈数参对损方验观钢制控合探案收检工焊间层格伤编竣查接焊艺接清理焊制工术技评接交底定不合格3.1.2 焊接工艺评定流程图焊编焊焊接焊接艺工接审核性能行工艺接工进定评工批准各分析艺指项评定板试艺报告试验检验导书焊接评定不合格3.1.2.1 不锈钢压力容器、压力管道焊接工艺评定应执行《钢制压力容器焊接工艺评定》JB4708。
其余的也可执行《现场设备、工业管道焊接工程施工及验收规范》GB502363.1.2.2 《钢制压力容器焊接工艺评定》JB4708和《现场设备、工业管道焊接工程施工及验收规范》GB50236中未包括的不锈钢钢材，应按钢号分别进行评定。
3.1.3 焊工培训考核取证流程图签3.1.3.1 从事不锈钢压力容器、压力管道焊接的焊工，应按《锅炉压力容器压力管道焊工考试与管理规则》进行考试。
从事其它不锈钢焊接的焊工也可按《现场设备、工业管道焊接工程施工及验收规范》GB50236第五条进行考试。
3.1.3.2 焊工合格证的项目应覆盖该焊工参加焊接的工作内容。
且该焊工施焊工作必须在合格项目有效期内。
3.1.4 焊材管理流程图有发二一材必放级质级要回库库证焊领时收焊保材及取复并材管外采使验记烘观购用录检干验未用完焊条受潮二次烘干不合铬3.1.4.1 焊接材料入库时，应核查其质量证明书，同时检查包装状况，不得有破损、受潮、锈蚀等现象。
3.1.4.2 焊材库应具备防潮、通风、保暖性能，并设温湿度计实施监控。
室内温度应在5℃以上，相对湿度不超过60％。
3.1.4.3 焊材需分规格、型号及批号分列排放，做出标识。
焊材存放必须离地离墙300mm。
3.1.4.4 焊材烘干设专职烘烤管理员3.1.4.5 焊接材料在烘干及保温时应严格按要求执行。
烘干焊条时应注意防止焊条因骤冷骤热而导致药皮开裂或脱落。
不同类型的焊接材料原则上应分别烘干，但烘干规范相同的不同类型焊接材料如同炉烘干时，必须间隔且有明显的标记。
3.1.4.6 焊接材料的烘干规范可参照焊接材料说明书和焊接工艺的要求确定。
焊前要求烘干的焊接材料如烘干后在常温下搁置4小时以上，应再次烘干。
累计的烘干次数一般不宜超过2次。
3.1.4.7 烘干后的焊接材料应存放在规定要求恒温温度的恒温箱内，并按不同型号、不同牌号、不同规格分别摆放，并设置明显标记。
3.1.4.8 焊材烘烤管理员对焊接材料的烘干、保温、发放及回收应作详细记录。
3.1.4.9 推荐焊接材料的烘干温度、保温时间。
表3.1.4.9 推荐焊接材料的烘干温度、保温时间。
、工艺操作过程3.2焊材选用3.2.13.2.2.1 马氏体不锈钢、铁素体不锈钢焊接应选与母材成分份相同的焊材料，不进行预热和热处理时也可选用奥氏体焊材。
3.2.2.2 同种奥氏体不锈钢焊接应选与母材成分相近的焊接材料，其次还应保证焊缝具有良好的抗裂性和综合力学性能。
3.2.2.3 不同奥氏体不锈钢焊接焊材的选用应保证熔敷金属的Gr、Ni、Mo或Cu的主要合金元素含量不低于合金含量较低一侧母材标准规定的下限值.3.2.2.4 常用不锈钢推荐选用的焊条牌号表3.2.2.4 常用不锈钢推荐选用的焊条牌号3.2.2.5常用不同奥氏体不锈钢焊接推荐用焊接材料表3.2.2.5不同奥氏体不锈钢焊接推荐用焊接材料3.2.2 焊缝坡口形式、尺寸、加工方法及组对要求。
3.2.2.1 焊缝坡口形式、尺寸应符合设计文件和焊接工艺指道书的规定。
3.2.2.2 坡口面加工宜采用机械方法。
当采用等离子切割时，应清除氧化层，并将表面凹凸不平处打磨平整。
3.2.2.3 坡口表面应无裂纹、分层等缺陷。
3.2.2.4 壁厚相同的管子、管件组对时，应使内壁平齐，其错边量应≤管壁厚度的10%，范围不得有油漆、20mm。
同时应用手工或机械方法清理其内外表面，坡口及边缘0.5mm且≤．毛刺、铸造垢皮等物质。
3.2.2.5 设备、容器筒体组对时A、B类焊接接头对口错边量b（见图）应符合下表规定。
bnδnδ表3.2.2.5 设备、容器筒体组对时A、B类焊接接头对口错边量b的选择注：球形封头与圆筒连接的环向接头以及嵌入式接管与圆筒或封头对接连接的A类接头，按B类焊接接头的错边量要求。
3.2.2.6 组装时卡具、临时支架、定位焊的工艺均应和正式焊接相同，3.2.2.7 手工电弧焊定位焊缝的尺寸见下表。
表3.2.2.7 手工电弧焊定位焊缝的尺寸一览表3.2.2.8 卡具、临时支架与母材接触部分材质应和母材相同，夹具拆除应用砂轮磨除。
3.2.2.9 不锈钢板、钢管下料时应做材料移置标识，以防止剩余材料错用。
3.3 施工工艺参数3.3.1 焊接工艺参数3.3.1.1 焊接线能量的控制：焊接线能量公式为：Q=IU/V×60式中：Q—焊接线能量（J/cm）；I—焊接电流（A）；U—电弧电压（V）；V—焊接速度（cm/min）。
