水冷柜式空调操作规程水冷柜式空调操作规程一、设备概述水冷柜式空调是一种广泛应用于高档商务、写字楼、大图书馆等场所的冷暖制冷设备。
其工作原理是利用水泵将循环水送至蒸发器上，在蒸发器内实现制冷效果，再将冷却后的水送回到水冷机组进行冷却。
二、安全注意事项1. 操作人员要了解设备的技术性能和特点，熟悉设备的操作流程，并按操作规程进行操作。
2. 在操作前，应检查设备是否有异常，如管道是否漏水，电气元件是否完好。
3. 操作过程中，应关注设备的运行状态，注意观察设备是否正常运行。
4. 若设备发生故障或异常现象，应停止运行并及时联系专业技术人员进行检修。
5. 在操作过程中避免触碰设备内部的电气元件或者其他易导致电击的部件。
6. 在接通电源前，要确保电气箱内的开关、接线口已全部接牢。
7. 当需要进行设备内部维护或清洁时，必须先将设备断电并等待设备充分停转。
8. 通过前面板或电气箱门上的指示灯判断设备的运行状态。
9. 使用过程中，应避免设备直接暴露在阳光下或处于较高温度、潮湿等环境中。
三、操作流程1. 首先检查设备附近是否有容易燃烧的物品，如有，应及时清理，以免引发火灾。
2. 按下开关启动电源，至少等待2分钟。
3. 检查水泵、风机是否正常运转，空气流量是否正常。
4. 检查温度传感器是否正常，如发现故障要及时更换。
5. 设置温度，保持室内温度稳定。
6. 定期清洗蒸发器、冷凝器，保证设备的散热效果。
7. 操作完成之后，按下电源开关，等待设备完全停止运行后，断开电源。
四、设备组成1. 压缩机压缩机是冷水机组中最主要的组件，它将冷媒压缩，从而使其变为高压高温的气体。
2. 蒸发器蒸发器是通过水循环实现冷却的关键部件。
在蒸发器内部，水通过散热而变得更加凉爽。
3. 冷凝器冷凝器是压缩机后面的一个组件，其任务是将压缩机冷凝器中的高温气体冷却成为低温气体，并将其送回压缩机处进行压缩循环。
4. 水泵水泵将循环水从水冷机组中抽出，送至室内的蒸发器中，实现冷却效果。
水冷式冷水机组简介一、简介水冷式冷水机组是本公司综合国内外同类产品的优点而设计开发的新一代产品。
该产品把高可靠性、高效率、高度自动化等优点完美地结合在一起，是一种使用更方便、运行更可靠的空调主机。
该产品广泛适用于商场、宾馆、演剧院、医院、大型厂房及高层搂宇等需要空调的场所。
二、机组主要特点1. 机组的分类根据选用压缩机的不同分为二类：水冷式螺杆型冷水机组水冷式往复型冷水机组2. 机组规格齐全，用户选择余地大螺杆型：制冷量范围：174k W～3960k W往复型：制冷量范围：166k W～2105k W3、微电脑自动控制系统采用先进的控制技术控制机组全天候自动运行，使机组始终运行在最佳工况点以获得高能效比，机组各项保护功能齐全，可进行远距离控制，控制器采用西门子原装PLC。
4、能量调节压缩机的能量调节阀与PLC控制器的良好配合，实现了机组根据负荷的变化自动进行0～100%的能量调节，具有显著的节能效果。
5、制冷系统多机头机组均采用独立的冷媒回路系统，使机组的运行更趋于稳定、可靠。
6、噪音低、振动小压缩机底部的避震垫，降低机组的噪音和振动。
7、机组检验、安装机组出厂均经严格检测，所有保护参数均已设定，电源、供水管安装完毕后加入适量的制冷剂即可。
三、机组的组成与主要部件简介水冷式冷水机组主要由压缩机、干式壳管式蒸发器、壳管式冷凝器、节流机构、辅助制冷配件以及电控系统等所组成。
1、压缩机水冷式螺杆型冷水机组采用国际著名的压缩机，性能优越，运行可靠，使用寿命长，其中：——采用双轴旋转排气，提高压缩比和效率，冷媒直接冷却电机，提高电机效率，节能达10%以上；——压缩过程自动Vi（内容积比）控制，避免了过压缩而引起的能量损失，实现了在较宽应用范围内的高效率；——精巧的设计，使其体积小，重量轻；——双螺杆表面紧密配合，降低了轴承和护架上的设计应力，保证了压缩机运行平稳，降低了噪音和振动。
水冷式往复型冷水机组采用国际著名的活塞半封闭式压缩机，性能优越，运行可靠，使用寿命长，其中：——活塞半封闭式压缩机具有高性能系数；——高品质及高度精密阀门设计，以低容积余隙达成高效率运转；——最佳马达绝缘，适合与各种不同功能用途；——构造精密，体积小；——运动部件的平衡经过完美的设计，最大幅度地减少振动，降低了噪音。
水冷机操作规程1、接通机组电源，温度表显示当前水温（设定水温16。
5ºС）。
STOP的红色指示灯亮，说明电源正常，机组处于待启动状态。
按下启动开关后，P。
RUN，绿灯亮，机组即进入工作状态。
2、机组工作后，当水箱的水温高于设定温度1ºС，而且室外压缩机预热完毕（即黄灯不亮时），压缩机启动，C。
RUN绿灯亮。
3、在冬季，如果室外温度低于5ºС时，黄色加热指示灯亮时，压缩机不工作，但水泵处于工作状态，待加热灯灭后，压缩机开始运行。
若黄色加热指示灯长时间不灭（超过30MIN），按强制按钮（FDRCE）启动压缩机。
4、水箱中装有两个水位控制器，在机组工作时，如室内的蜂鸣器鸣叫，说明水位偏低，应向水箱中补水。
补水量由蜂鸣器的鸣叫停止为准。
5、当工作水箱的水位降低至极低水位时（如系统跑水等情况）水泵将停止工作，这时需及时补水。
6、需要改变2水温时，按O键，温控表上部显示S，此时按▲▼键，调整温控表下部显示至需要设定水温，按O键确认。
温控表返回上部，显示实际水温，下部显示至需要设定水温的工作状态。
7、循环水室内机组，位置确定后严禁来回推动机组，以免制冷管路损坏。
8、温控表除温度外的其他技术参数严禁随意改动。
9、蒸馏水三个月更换一次，室外机的冷凝器三个月用水或高压气体冲洗一次。
10、如遇紧急停电时，需立即关闭水冷机电源，待来电稳定后再打开水冷机组。
振动磨操作规程1、将搅拌均匀的生料试样称30克，放入磨具内，加入12——15滴酒精，盖好磨盘盖子，将磨具放到卡具台面正中，压紧磨盘。
2、开关在中间位置电源打开，指示灯亮，开关在两边位置电源切断，指示灯不亮。
3、在时间继电器上设置粉磨时间为90秒。
4、按绿色启动钮。
振动磨运行，经过设定的时间后自动停止。
5、振动磨磨盘采用碳化钨合金，质脆，操作时注意不能振打、碰撞，以免打碎。
6、放好样品，固定好磨盘后，一定要关闭好密封盖，打开行程开关，方能启动磨机。
目录警告 ---------------------------1管路清洗----------------------------15前言 ---------------------------1蒸汽盘管或热水盘管------------------15潜在危险 -----------------------1排水管安装--------------------------15手册更新 -----------------------1电气接线----------------------------16安全警示 -----------------------1第三部份机组运行第一部份机组简介常用工具---------------------------19产品简介---------------------------3 机组运行管理-----------------------19机组外观图及结构图-----------------3 电源、仪器仪表检查-----------------19型号表示方法-----------------------4 制冷系统检查-----------------------19主要技术参数-----------------------5 水系统检查-------------------------19 第二部份机组安装机组日常运行检查-------------------20机组验货---------------------------6 机组运行---------------------------21 机组存放---------------------------6 第四部份机组维护保养机组搬运、吊装---------------------6 维护保养---------------------------24 机组定位---------------------------7 简易故障处理-----------------------24 安装空间---------------------------7机组安装---------------------------8机组连接---------------------------8循环水注意事项--------------------14警告所有的机组维护工作必须按本公司的安装使用说明书进行操作。
空调设备安装说明书一、前言感谢您选择我们的空调设备。
为了确保设备能够安全有效地运行，我们为您提供以下安装说明。
请仔细阅读并按照步骤进行安装。
二、安全注意事项1. 在安装之前，请确保断开空调设备的电源。
2. 由于设备安装过程可能涉及电气线路，建议寻求专业电工的帮助，并确保符合相关安全规范。
3. 安装过程中请注意避免人身、设备和房屋的损害。
三、所需工具和材料1. 扳手2. 螺丝刀3. 梯子4. 膨胀螺栓5. 排水管道6. 防护套管四、安装步骤1. 选择安装位置在安装空调设备之前，请选择一个合适的位置。
它应该是一个开放的区域，远离易燃物品和水源。
同时，请确保设备周围有足够的空间供空气流通。
2. 预处理在安装位置上，处理好电源线、电缆线和水管线的走向。
确保它们不会阻碍设备的安装和运行。
3. 安装支架将支架安装在设备所需的高度和位置，并使用螺丝将其固定在墙壁上。
确保支架稳固可靠。
4. 安装室外机将室外机安装在支架上，并使用螺丝固定。
连接好电源线和电缆线，并确保连接牢固。
5. 安装室内机将室内机安装在所选位置上，并使用螺丝固定。
连接电源线、电缆线和水管线，并确保连接正确牢固。
6. 连接排水管道将排水管道连接到室内机的排水口，并确保排水畅通。
可以使用防护套管将管道隐藏起来，提高美观度。
7. 安装遥控器根据说明书，安装并固定遥控器。
确保能够方便地操作空调设备。
8. 调试和测试打开空调设备的电源，并使用遥控器进行调试。
确保设备运行正常，温度和风速调节等功能都可正常工作。
9. 使用和保养按照用户手册中的操作指南，正确使用和保养空调设备。
定期清洁过滤器、检查电线和水管是否有损坏，并及时进行维修或更换。
五、注意事项1. 为保证空调的效果和安全，请不要在安装过程中随意更改电线、水管等部件的连接方式和位置。
2. 如果您对安装过程不熟悉，请尽量寻求专业人员的帮助，以确保操作的准确性和安全性。
六、结语以上是空调设备的安装说明书。

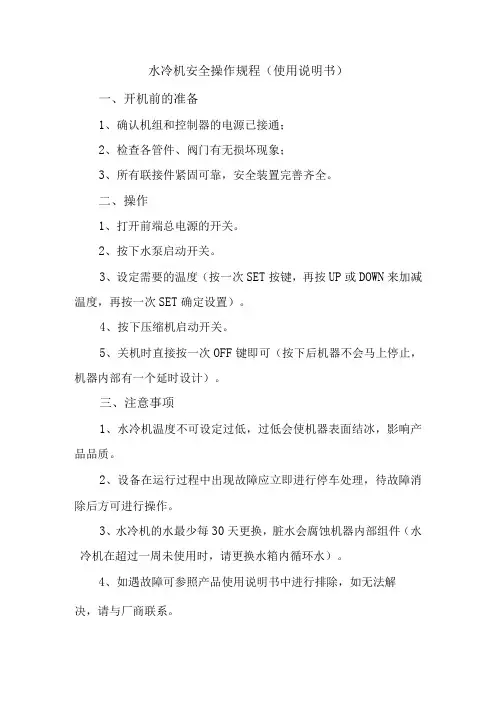

水冷机安全操作规程（使用说明书）
一、开机前的准备
1、确认机组和控制器的电源已接通；
2、检查各管件、阀门有无损坏现象；
3、所有联接件紧固可靠，安全装置完善齐全。
二、操作
1、打开前端总电源的开关。
2、按下水泵启动开关。
3、设定需要的温度（按一次SET按键，再按UP或DOWN来加减温度，再按一次SET确定设置）。
4、按下压缩机启动开关。
5、关机时直接按一次OFF键即可（按下后机器不会马上停止，机器内部有一个延时设计）。
三、注意事项
1、水冷机温度不可设定过低，过低会使机器表面结冰，影响产品品质。
2、设备在运行过程中出现故障应立即进行停车处理，待故障消除后方可进行操作。
3、水冷机的水最少每30天更换，脏水会腐蚀机器内部组件（水冷机在超过一周未使用时，请更换水箱内循环水）。
4、如遇故障可参照产品使用说明书中进行排除，如无法解
决，请与厂商联系。
水冷柜式空调操作规程范本一、安全操作规程1. 操作前必须穿戴好防护用具，包括工作服、防护眼镜、安全鞋等。
2. 必须经过相关培训并持证上岗才能进行操作。
3. 在操作空调前，需要检查设备是否正常运行，如有异常情况，需要及时报修。
4. 操作人员必须了解空调基本构造和原理，严禁未经授权的操作。
5. 禁止将电路接地线与水管及其他金属材料连接。
二、操作流程规定1. 开机操作：a. 按下电源开关，确认冷却水泵和压缩机已经工作。
b. 检查各指示灯是否正常，如有异常需要立即报修。
c. 按照要求设置温度、湿度等参数。
2. 关机操作：a. 将空调温度参数设置为适宜的范围。
b. 关闭电源开关。
3. 日常检查：a. 定期检查冷却水和冷却液水位，确保在合理范围内。
b. 检查空调滤网是否需要清洗，并及时进行清洗。
c. 检查电缆线是否磨损，如有磨损需及时更换。
4. 应急处理：a. 如发现温度异常升高，应立即关闭电源开关，并报修。
b. 如发现水泵或压缩机异常停止工作，应立即关闭电源开关，并报修。
三、维护保养规定1. 定期清洁：a. 每月清洁空调滤网，以去除灰尘和污物。
b. 每季度清洁冷却风机、换热器和排水坑。
2. 定期检查：a. 每年检查冷却水、冷却液的水质，如有污染需及时更换。
b. 每年检查冷却管是否有泄漏，如有泄漏需及时修理。
3. 定期维护：a. 每年检查空调电路，确保其连接良好。
b. 每年检查压缩机和冷却水泵的电机，如有故障需及时更换。
四、故障处理规定1. 水冷柜式空调出现故障时，操作人员应立即停止使用，并报修。
2. 在等待维修期间，操作人员应尽量保持设备干燥，防止二次故障的发生。
3. 维修结束后，操作人员应检查设备是否正常运行，并进行必要的测试。
五、紧急情况应急预案1. 火灾紧急情况：a. 火灾发生时，立即按下警报按钮，通知其他人员。
b. 迅速撤离危险区域，并使用灭火器进行初期扑救。
c. 保持通风设备关闭，防止火势蔓延。

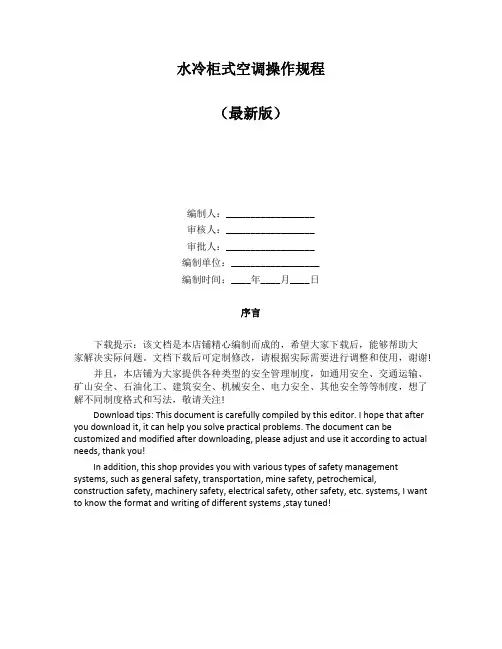

水冷柜式空调操作规程（最新版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的安全管理制度，如通用安全、交通运输、矿山安全、石油化工、建筑安全、机械安全、电力安全、其他安全等等制度，想了解不同制度格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, this shop provides you with various types of safety management systems, such as general safety, transportation, mine safety, petrochemical, construction safety, machinery safety, electrical safety, other safety, etc. systems, I want to know the format and writing of different systems ,stay tuned!水冷柜式空调操作规程1目的规范水冷式空调系统的操作流程，明确给排水管理工作内容。

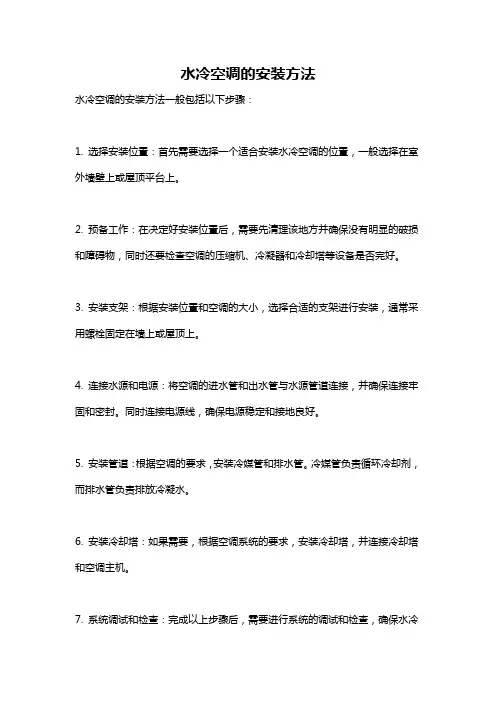

水冷空调的安装方法
水冷空调的安装方法一般包括以下步骤：
1. 选择安装位置：首先需要选择一个适合安装水冷空调的位置，一般选择在室外墙壁上或屋顶平台上。
2. 预备工作：在决定好安装位置后，需要先清理该地方并确保没有明显的破损和障碍物，同时还要检查空调的压缩机、冷凝器和冷却塔等设备是否完好。
3. 安装支架：根据安装位置和空调的大小，选择合适的支架进行安装，通常采用螺栓固定在墙上或屋顶上。
4. 连接水源和电源：将空调的进水管和出水管与水源管道连接，并确保连接牢固和密封。
同时连接电源线，确保电源稳定和接地良好。
5. 安装管道：根据空调的要求，安装冷媒管和排水管。
冷媒管负责循环冷却剂，而排水管负责排放冷凝水。
6. 安装冷却塔：如果需要，根据空调系统的要求，安装冷却塔，并连接冷却塔和空调主机。
7. 系统调试和检查：完成以上步骤后，需要进行系统的调试和检查，确保水冷
空调的各项功能正常运行。
需要注意的是，以上安装步骤仅供参考，具体的安装方法和步骤可能会有所不同，建议在安装之前先仔细阅读空调的安装手册，或者请专业的空调安装师傅进行安装。

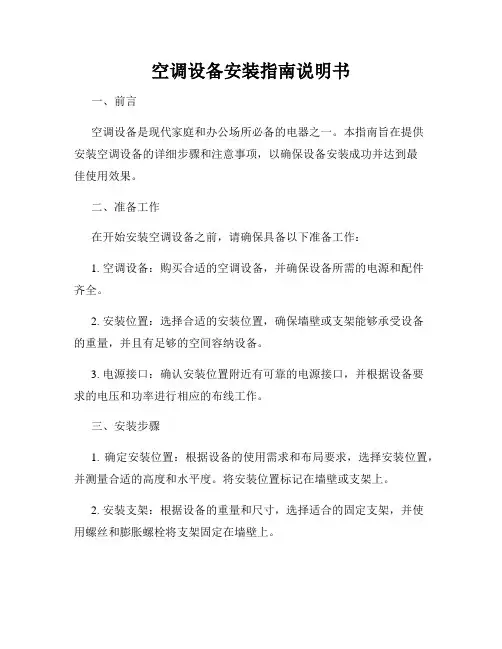

空调设备安装指南说明书一、前言空调设备是现代家庭和办公场所必备的电器之一。
本指南旨在提供安装空调设备的详细步骤和注意事项，以确保设备安装成功并达到最佳使用效果。
二、准备工作在开始安装空调设备之前，请确保具备以下准备工作：1. 空调设备：购买合适的空调设备，并确保设备所需的电源和配件齐全。
2. 安装位置：选择合适的安装位置，确保墙壁或支架能够承受设备的重量，并且有足够的空间容纳设备。
3. 电源接口：确认安装位置附近有可靠的电源接口，并根据设备要求的电压和功率进行相应的布线工作。
三、安装步骤1. 确定安装位置：根据设备的使用需求和布局要求，选择安装位置，并测量合适的高度和水平度。
将安装位置标记在墙壁或支架上。
2. 安装支架：根据设备的重量和尺寸，选择适合的固定支架，并使用螺丝和膨胀螺栓将支架固定在墙壁上。
3. 室外机安装：将室外机安装在指定位置，确保室外机与室内机之间的管道连接畅通，并且管道无明显弯曲或扭曲。
4. 室内机安装：根据设备要求，将室内机安装在墙壁上或进行吊挂安装，确保室内机与室外机之间的管道连接牢固。
5. 管道连接：使用合适的连接件和密封胶固定室内机和室外机之间的供冷、供暖和排水管道。
确保管道连接紧密，并进行泄漏测试。
6. 电源连接：根据设备要求，将电源线与电源接口进行连接。
务必确保电源连接正确无误，并进行电气安全检查。
7. 调试测试：完成安装后，按照设备说明书进行调试测试。
检查设备的制冷、制热、除湿等功能是否正常，并调整相关设置。
四、注意事项在安装空调设备过程中，务必注意以下事项：1. 安全第一：在安装过程中，务必确保施工人员的人身安全。
避免高处坠落、触电等事故，并正确使用相关工具和设备。
2. 专业安装：为了确保安装质量和设备性能，建议寻求专业的安装服务。
如果自行安装，请详细阅读设备说明书，并遵循相关的安装要求。
3. 环境影响：选择安装位置时，请避免空气流通受阻或设备受到阳光直射等环境影响，以保证设备的正常运行和使用寿命。
水冷机组安装方案书1. 引言本文档旨在提供一份水冷机组安装方案书，以指导水冷机组的正确安装和操作。
水冷机组是一种高效的空调制冷设备，适用于中大型建筑物或工业设施的空调系统。
2. 安装前准备在安装水冷机组之前，需要进行以下准备工作：2.1 确定机组位置选择合适的机组安装位置，确保有足够的空间供机组放置和维修。
机组应远离噪音敏感区域，并保证通风良好，以便散热。
2.2 检查环境要求确保机房符合水冷机组的环境要求，包括温度、湿度和电力供应等。
如果环境条件不符合要求，需要进行相应的调整或改进。
2.3 准备安装工具和材料准备安装所需的工具和材料，包括螺丝刀、扳手、电钻、螺丝等。
确保工具齐全，并按照安装说明正确使用。
3. 安装步骤根据水冷机组的具体型号和安装要求，以下是通用的安装步骤：3.1 安装机组底座根据机组的尺寸和重量，确定合适数量的机组底座，并按照要求进行固定。
确保底座平整牢固，能够承受机组的重量和振动。
3.2 连接冷冻水管和冷却水管将冷冻水管和冷却水管连接到机组上的相应接口上。
确保连接处无漏水，并用适当的密封材料进行密封。
3.3 安装水泵和水箱根据水冷机组的设计要求，安装相应的水泵和水箱。
水泵应连接到冷却水管上，水箱应连接到冷冻水管上。
确保水泵和水箱的安装牢固，并保证其正常运行。
3.4 连接电源将水冷机组连接到电源，确保电压和电流符合机组的要求。
在连接电源之前，务必断开电源，并按照相关安全规定操作。
3.5 调试机组根据机组的调试要求，对机组进行相应的设置和调试。
确保机组能够正常运行，并能够达到设计要求的制冷效果。
3.6 完善安装检查机组的安装情况，并进行必要的调整和修正。
确保机组各部件安装正确，机组运行稳定，且符合相关安全要求。
4. 安装验证完成水冷机组的安装后，需要进行安装验证，以确保安装质量和性能符合要求。
4.1 功能测试对机组进行功能测试，包括制冷效果、温度控制和风量调节等。
确保机组的各项功能正常，并能够达到设计要求。
水冷柜式空调操作规程范本第1章总则第1条【目的】为了规范水冷柜式空调的操作，保障设备的运行安全，提高工作效率，减少设备故障和事故的发生，制定本操作规程。
第2条【适用范围】适用于水冷柜式空调的操作和维护人员。
第3条【定义】（一）水冷柜式空调：一种通过水冷却的方式来降低室内温度的空调设备。
（二）操作人员：指经过培训合格，取得相关操作证书的人员。
（三）维修人员：指经过培训合格，取得相关维修证书的人员。
第2章操作规程第4条【入场前准备】操作人员在进行水冷柜式空调操作之前，应仔细阅读设备的操作手册，了解设备的结构、特点和工作原理；检查必要的工具和设备是否齐全；清理工作区域，确保通风良好。
第5条【操作安全】操作人员在操作过程中，应穿戴符合要求的劳动防护用品，包括工作服、劳保鞋等。
同时，操作人员应保持清醒的状态，不得饮酒、吸烟或使用药物。
（一）启动操作：在进行启动操作之前，操作人员应检查电源和水源的供应情况，确保正常。
按照操作手册的要求，依次打开电源和水源开关，启动设备。
在设备工作过程中，操作人员应密切观察设备的运行情况，如有异常应及时采取措施处理。
（二）调节操作：根据实际需要，操作人员可以通过调节空调控制面板上的温度、湿度等参数，来实现对空调的调节。
在调节过程中，应注意设备的运行状态，避免超过设备的额定负荷或工作条件。
（三）停机操作：当不需要使用水冷柜式空调时，操作人员应按照操作手册的要求，依次关闭设备的电源和水源开关，停止设备的运行。
同时，应将设备周边清理干净，保持整洁。
第7条【维护保养】（一）定期检查：操作人员应按照设备的维护保养计划进行定期检查，包括设备的清洁、润滑、紧固、电气部分的检查等。
对于发现的问题，应及时报告维修人员进行处理。
（二）清洁保养：操作人员应按照设备的清洁要求，定期对设备进行清洁保养。
清洁时应注意断电和戴上防护手套，防止触电和受伤。
（三）故障处理：对于设备的故障，操作人员应及时排除，防止事故的发生。
水冷式冷水机组简介一.简介水冷式冷水机组是本公司分解国表里同类产品的长处而设计开辟的新一代产品.该产品把高靠得住性.高效力.高度主动化等长处完善地联合在一路,是一种运用更便利.运行更靠得住的空调主机.该产品普遍实用于商场.宾馆.演剧院.病院.大型厂房及高层搂宇等须要空调的场合.二.机组重要特色1. 机组的分类依据选用紧缩机的不合分为二类：水冷式螺杆型冷水机组水冷式来去型冷水机组2. 机组规格齐备,用户选择余地大螺杆型：制冷量规模：174kW～3960kW来去型：制冷量规模：166kW～2105kW3.微电脑主动掌握体系采取先辈的掌握技巧掌握机组全天候主动运行,使机组始终运行在最佳工况点以获得高能效比,机组各项呵护功效齐备,可进行远距离掌握,掌握器采取西门子原装PLC.4.能量调节紧缩机的能量调节阀与PLC掌握器的优胜合营,实现了机组依据负荷的变更主动进行0～100%的能量调节,具有明显的节能后果.5.制冷体系多机头机组均采取自力的冷媒回路体系,使机组的运行更趋于稳固.靠得住.6.噪音低.振动小紧缩机底部的避震垫,降低机组的噪音和振动.7.机组磨练.装配机组出厂均经严厉检测,所有呵护参数均已设定,电源.供水管装配完毕后参加适量的制冷剂即可.三.机组的构成与重要部件简介水冷式冷水机组重要由紧缩机.干式壳管式蒸发器.壳管式冷凝器.撙节机构.帮助制冷配件以及电控体系等所构成.1.紧缩机水冷式螺杆型冷水机组采取国际有名的紧缩机,机能优胜,运行靠得住,运用寿命长,个中：——采取双轴扭转排气,进步紧缩比和效力,冷媒直接冷却电机,进步电机效力,节能达10%以上;——紧缩进程主动Vi（内容积比）掌握,防止了过紧缩而引起的能量损掉,实现了在较宽运用规模内的高效力;——精致的设计,使其体积小,重量轻;——双螺杆概况慎密合营,降低了轴承和护架上的设计应力,包管了紧缩机运行安稳,降低了噪音和振动.水冷式来去型冷水机组采取国际有名的活塞半封闭式紧缩机,机能优胜,运行靠得住,运用寿命长,个中：——活塞半封闭式紧缩机具有高机能系数;——高品德及高度周详阀门设计,以低容积余隙达成高效力运转;——最佳马达绝缘,合适与各类不合功效用处;——构造周详,体积小;——活动部件的均衡经由完善的设计,最大幅度地削减振动,降低了噪音.2.干式壳管式蒸发器采取壳管式蒸发器,构造慎密,重量轻,占地面积少,回油便利,换热后果高,壳体两头盖板可装配,便于保养,检修.3.壳管式冷凝器采取壳管式冷凝器,构造慎密,重量轻,壳体两头盖板可装配,便于现场保养清洗,另附加安然阀等装配统筹安然,操纵便利.4.撙节机构（膨胀阀）膨胀阀选用国际最先辈的产品,具有紧凑的整体设计,牢固的不锈钢膜片,并可在宽广的运行工况中供给稳固及精确的掌握.5.帮助制冷配件冷媒回路中的各类制冷配件,如湿润过滤器.视镜.压力继电器等均采取国际有名厂家的产品,机能稳固,质量靠得住.6.智能防冻采取双级主动防冻呵护,有用地防止蒸发器的冻裂.四.电气掌握的重要特色水冷式冷水机组采取了以微电脑为焦点的掌握体系,该掌握体系掌握精度高,抗干扰才能强,确保了机组安然.靠得住.经济运行.机组供电电源为三相五线380V/50Hz,掌握电源为单相220V/50Hz.●能量调节主动掌握使机组始终在最经济工况点高效运行;●紧缩机次序启动,减小机组的启动电流;●机组具有过载.短路呵护等功效;●可进行现场掌握参数设定且记忆最新设定值;●具有电脑防冻功效;●可以设置装备摆设同上位机联网的通信接口电路（RS－485接口）,经由过程监督掌握软件实现盘算机联网掌握,掌握距离达1200米.1、机组运到装配现场,应细心检讨,对比装箱单检讨所有项目,如发明机组破坏,缺乏零部件或运输进程中造成破坏,应通知杭州科灵斯壮空调营销公司.2、用户需供给不变形的刚性基本或混凝土底座,基本尺寸的大小参照机组四只定位孔的尺寸.基本应具有足够的强度以支持冷水机组运行时的重量（见附图Ⅱ）.3、应采纳措施将机组运行时产生的热量从装备房带走,通风量可以或许保持室温在45℃以下.机组的前后阁下应留有许多于1.5米的空间,机组上方所需的垂直距为1米,紧缩机上方不该敷设管道及线管,以便保护（见附图Ⅲ）.4、排水：在接近冷水机组邻近,应备有足够的排水才能措施,以便体系停滞运行或补缀时清除体系中的水.5、搬运对象：吊装装备.吊装横梁.吊链.千斤顶.滑动垫木.垫滚.橇棒.二.装配.就位1.机组装配①依据机组外形尺寸,合理安插机组在机房内的装配地位.②水冷机组应采取晋升的办法搬运移动.为防止产闹变乱及破坏机组,应采取程度晋升的办法.假如不克不及程度晋升吊装机组,则可以用千斤顶将其某端顶起必定高度,把垫滚放在机组滑动垫木支座下,将机组滚动就位后,将机组下的滑动垫木拿掉落,并将隔振垫放在机组底脚与基本之间.③mm以内.用尺度长度的垫片找平机组.④机组校程度后,将机组底脚螺栓紧固在基本上.2、水管路装配将水管接到蒸发器和冷凝器.管道上应设隔振垫和支架,以免机组受力.依据当地和国度规范装配管道.管道的冲洗和保温要在管道与机组接通进步行.警告：严禁在未冲洗干净管道前与机组接通运用.①蒸发器的管道衔接进出水管路衔接在蒸发器上,在体系最高处装配主动和手动排气阀,在蒸发器进水管路上装配水过滤器,以防止蒸发器破坏.进出水管路中要装配带有截止阀的水压表.管路活接头.隔振器（软接头）.截止阀.温度计.排水三通.流量开关.排气阀等.进出水管路在经由气密性性实验和清洗后,包好绝热保温层,防止热传递.②冷凝器的管道衔接冷凝器供水管的规格,要依据设计水泵的有用扬程和水头损掉来肯定.进水管道必须装配流量开关,并装配水过滤器,以防止冷凝器堵塞或破坏;进出水管上须装排气阀,带有截止阀的水压力表.管路活接头.隔振器（软接头）,截止阀.温度计.排水三通.流量计.③水处理本机组对于未经处理或处理不当的水会导致低效力运行,并可能使管道破坏,装备内部将产生锈蚀.腐化.或积累污垢现,冷冻水管路建议装配电子除垢仪.④保温本机组出厂前已做好保温层,不须另再保温.所有与蒸发器进出水口衔接的管道必须全体保温,阀件.接头保温时必须留出保护操纵部位.⑤制冷剂安然阀排气所有水冷机组冷凝器上都有安然阀,如排气压力超出额定值时,安然阀会主动打开卸压,以呵护冷凝器不被破坏.为防止因为吸入大量R22气体而致息造成伤害人体,不要将制冷剂排放在机房,请将安然阀排气口接到室外公共排气管上,且排气管口径必须大于接口直径.注：水体系管路装配示意图四.三.靶式流量开关装配规矩1、本开关为单刀双掷（SPDT）的流量开关,用于感应流经管道的液体流量变更,如水.乙二醇或其它非伤害性流体.其典范运用是运用在须要有连锁感化或“断流”呵护的场合.2、流量开关装配时,其接线端子应在易于接线的地位上.3、把流量开关拧紧使液流成精确的角度,外壳上的箭头必须与液流偏向一致.4、HFS-25流量开关必定要装配到一段直线管道上,其双方至少有5倍管径的直线行程.（拜见图二）5、1英寸的管道运用1×1×1英寸的三通,假如是大直径的管道,应运用异径三通与流量开关相配, 并为液流供给足够长度的流向片.6、流量开关可装配在程度管道或液流偏向向上的垂直管道中,但不克不及装配在液流向下的管道中.当装配在流向向上的管道时因须要斟酌重力影响,开关应调节到略高于表1所示的典范流量值.表1典范流量值+GPM值实用于6″流向片,将6″流向片作响应修改.7、调撙节量开关设定的步调：A.取下HFS-25的外壳;B.调高流量值,顺时针扭转调节螺丝.在调凌驾厂设定值后想调低流量值,逆时针扭转调节螺丝;C.经由过程按动主杠杆数次来检讨流量开关的设定不低于出厂设定值,一量发明杠杆答复时没有“咔嗒”声,顺时针扭转调节直至答复时有“咔嗒”声.图三：留意：1.HFS-25流量开关仅用于操纵掌握,在那些因操作掉误解造成人员受伤和财宝损掉的地方,安装人员有义务增长安然.极限掌握或报警.监查体系,以防止掌握掉效的产生.2.为使开关能感应流量的变更,流向片不得与管道接触,也不得与管道中任何撙节装配接触.3.将流量开关拧入三通时,为防止开关破坏,不许可握住壳体进行装配,必须运用专供扳手使用的平面.4.开关已出厂设定在约为最小流量值,不得调到低于出厂设定值,因为这有可能造成开关不克不及答复到“无液流”的地位.水冷式冷水机组水体系衔接图图四:电气装配.操纵与运用1.电气装配警告：进行电气装配.接线.维修检讨时须割断电源确保人生安然！留意：所有电气装配.接线须遵照国度和地区的电气施工规范.运用与杭州科灵斯壮空调水冷式冷水机组电源请求相吻合的供电电源.主机电源为3Ф-380V-50Hz,掌握回路为1Ф-220V-50Hz,采取三相五线制供电.a.主机运转时,电压摇动切勿超边额定电压的±10%;b.间电压之不服衡度不成以大于2%,以免造成三相电流不服衡.紧缩机过热等不良现象.│V－V│max为│V1－V│.│V2－V│.│V3－V│中的最大值.1.2 机组必须靠得住接地.机组装配底脚及掌握箱内的PE接地点同时接地,接地电阻小于4Ω.1.3 现场运用的供电电源线必须运用铜芯导线.掌握线与电源线离开敷设并加合适的护管.供电电源线须要斟酌情形温度.穿管情形,并依据机组的最大运行电流肯定其截面积（机组电控参数见表1）.电流的差别.1.4 以下元器件需用户或施工装配部分供给：a.呵护功效齐备.整定合适的专用配电柜（箱）.b.电力容量足够且相符请求的供电电源及截面积合适的电缆线与掌握线.c.与水泵容量匹配的操纵掌握柜（箱）.1.5 以下是开机前必须进行的工作：a.依据表1的供电电源回路数选择合适的电源电缆,SL-160机组建议选用的铜芯聚氯乙烯电力电缆为1KV/3X150mm2,按附图Ⅰ图一进行电源线的衔接,请求衔接靠得住.b.依据附图Ⅰ图二将水泵开关掌握柜（箱）与机组掌握箱进行衔接.留意选用铜芯护套线并穿管.机组供给冷媒水泵开/关的触点旌旗灯号B1.B2,触点容量为200V/1A.冷却水泵开/关的触点旌旗灯号B3.B4,触点容量为200V/1A.2.电气操纵与运用留意：在正式操纵前,请细心浏览本运用解释及相干的随机材料,懂得之后方可进行操纵.2.1 重要元器件符号解释如下,留意元器件参数在出厂时均已整定完毕,非特别情形请勿修改.-QF：主动空气断路器 -RT：温度传感器-KM：交换接触器 -FV：电源电压监督器-KA：小型中央继电器 -XT：接线端子-SP：高下压力继电器或油压继电器 -EH：紧缩机油加热器-SL：水流量掌握器-YV：供液电磁阀或能量调节电磁阀2.2 对于新调试或停机时光较长的机组,必须经由2.3～2.10的测量调试之后才可正式投入运用,而天天正常运行的机组则可省略 2.3～2.10的操纵.2.3 卖力检讨所有电器元件有无破坏.有无凝露.有无过热或销毁,所有接线是否靠得住等,发明问题解决之后才干进行以下操纵.2.4 新机组或停用时光较长（≥2个月）的机组在开机前还需对所有的接线端子及接插件衔接是否靠得住进行检讨,特别是主回路紧缩机的接线作重点检讨,发明问题清除之后才干开机.2.5 接线检讨完之后,用500V兆欧表对掌握回路的绝缘电阻进行测量,请求主回路的绝缘电阻大于2MΩ,掌握回路的绝缘电阻大于1MΩ,同时对测量时光.测量阻值.测量人进行具体的记载.当发明低于上述数值时不准开机并实时通知科灵斯壮空调公司售后办事部.警告：500兆欧表测量时不要触及掌握器的弱电部分.最好测量前先将其衔接线明显断开.不精确的测量将引起掌握器轻微的破坏2.6 割断主回路空气开关,按“ON/启动”键,掌握器给出启动冷冻和冷却水泵旌旗灯号,冷冻水对应触点B1.B2闭合,冷却水对应触点B3.B4闭合,检讨冷冻.冷却水流偏向是否相符请求,靶式流量掌握器是否动作精确,动作精确后按“OFF/停滞”停机,在确信水体系正常落后行2.7操纵.2.7 完成上一步之后,割断各主回路空气开关,合上单片空气开关QF0.参照第四节《水冷式冷水机组微电脑掌握器操纵解释》进行操纵,电动作相符请求落后行2.5操纵.2.8 完成上述进程即可进行主动开机调试.起首检讨设置的参数是否精确,然后合上紧缩机主回路空气开关,按“ON/启动”即进入主动开机状况.2.9 每启动一台紧缩机,须对其三相电流三相电压进行测量.对比附表1,不雅察其数据是否正常,发明问题实时停机处理,同时记载测量时光.测量数据.测量人等.2.10 对新投入运用或停机较长时光（≥2个月）的机组,在初次开机运行2小时后反复2.4～2.9一次,且记载数据.2.11 对于反复启停的机组,只需天天对机组（掌握体系）进行一至二次的通例巡查即可.警告：紧缩机不许可反转.请留意供电电源相序水冷式冷水机组微电脑操纵解释本公司所临盆的水冷式冷水空调机组采取先辈的微电脑进行掌握.微电脑依据工况的变更对机组实施全主动监控,同时,因为电气掌握元件的大大削减,降低了因为电控元件激发的故障,进步了机组掌握的靠得住性,更易于操纵和治理.该掌握器由温度传感器.可编程序掌握器.文本显示器构成.1.文本显示器的运用解释1.1 文本显示器如下所示：SETSET 〔ESC〕···········暂不运用〔SHIFT〕···········暂不运用1.3 文本显示器是内置2x10个汉字的液晶显示器,可显示温度测量值信息,机组的开机/停机状况信息,机组产生故障时显示故障信息.在设定状况下还可显示设定值信息.2.温度测量值及机组状况检讨2.1 合上电源,文本显示器显示如下显示：3.1 按文本显示器上的〔SET IN 〕键进入参数设定状况,按〔SET OUT 〕退出参数设定状况,显示信息如下：这时按〔ENTER 〕键后,“10℃”字体变成闪耀,经由过程〔▲〕〔▼〕键可修改回水温度设定值,设定后按〔ENTER 〕键即回到“页面8”,再按〔SET OUT 〕退出参数设定状况.3.2 在页面8状况下持续按〔▼〕即进入下面的页面.（页面8）（页面1-1） （页面2） （页面9）（页面10）（页面11）解释：页面9.10.11设定的参数修改办法3.1.3.3 页面9.10是肯定机组以何种准时开关机的方法工作.“当天准时”是指页面11设定的时光仅当天有用（0时～24时）.“天天准时”是指机组今后天天均按设定的开关机时光进行工作.“六天准时”是指礼拜一到礼拜六按设准时光工作.“五天准时”是指礼拜一到礼拜五按设准时光工作,上述四种方法只能选择一种,优先级由“当天准时”→“五天准时”分列.当设准时光均为“0”时,准时功效无效.关机时光需大于开机时光.例：需礼拜一到礼拜五上午8：00开机,下昼5：00关机.操纵如下〔在停机状况〕：a.按〔SET IN〕进入设定状况.b.按〔▼〕至页面9.10按〔ENTER〕将“当天准时”.“天天准时”.“六天准时”置为“0”,将“五天准时”置为“1”,按〔ENTER〕.c.按〔▼〕至页面11,设定开机时光为8时0分,关机时光为17时0分.d. 最后按〔SET OUT〕退出设定状况.3.4建议参数设定规模（见下表）4.机组的运行与停滞4.1 在确信所有的参数设定值精确,且机组无其他故障消失的前提下,即可使机组投入主动运行状况.参数设定办法见第3节.4.2 按文本显示器〔ON〕键,机组即进入主动运行状况.水泵投入运行,文本显示器显示如页面1－2相似的信息,掌握器起首给出冷媒水泵启动开关触点旌旗灯号（即B1,B2闭合）,约延时30秒后,掌握器给出冷却水泵启动开关触点旌旗灯号（即B3,B4闭合）,然后延时3分钟后开端逐台启动紧缩机进行制冷.4.3 按文本显示器的〔OFF〕键时,机组立刻停滞运行.当回水温度t＜15℃(制冷）时,冷冻水泵延时5～10分钟之后才封闭以充分运用余冷.5.功效解释5.1 当回水温度降低（制冷）至设定值时,机组主动进入能量调节,停滞部分紧缩机或能量调节阀以节能运行.5.2 当机组产生的故障时,文本显示器显示如页面的1－3相似的信息,具体按〔▼〕键进行查询.5.3 当制冷出水温渡过低时,机组处于防冻停机呵护状况,水泵延时约5分钟关机,文本显示器显示故障信息.5.4 当机组消失故障时,掌握器即锁住该故障,直至掌握回路（掌握器）断电之后,才干从新使机组投入正常的运行,所以在故障清除之后从新开机,须断电一次或按〔SHIFT〕+〔OFF〕一次.5.5 节能运行为了达到既节能又舒适的目标,在制冷时可将回水温度设定在12℃～14℃之间,如许,机组在运行中更节能.机组运行操作使用一.机组试运行前期预备工作1.检讨所有管路是否衔接精确（包含管路上各配件装配偏向）,水侧的压力表,温度计是否装配精确.2.检讨所有的动力电缆.掌握电线.接地线是否衔接到位,检讨所有接线端子是否紧固.(备注：详识趣组电气装配.操纵与运用）3.若机组未充注制冷剂,应按解释书请求的量充注R22.4.封闭机组进出水口的截止阀,打开旁通截止阀.5.点动水泵,检讨水泵转向,若反向,则应改换三相电源中的两相.6.运行水泵,清洗水体系,清洗完之后放掉落体系中的污水.清洗过滤器.7.水体系充水,封闭旁通截止阀,打开机组进出水截止阀,打开水体系放气阀.8.试运行水泵,不雅察水压是否稳固.若水压不稳固,应打凋谢气阀,排尽管内空气.9.断开机组内紧缩机主回路空气开关,闭合掌握电路单片空气开关,模仿起动实验,检讨靶式流量开关动作是否正常.假如是多个制冷体系,应逐个自力作模仿运行实验,如有线掌握开关或遥控开关,同样应进行模仿实验.10.接通主电源且闭合掌握电路单片空气开关后,紧缩机的油加热器主动通电预热. 警告：紧缩机开机前,预热时光不小于24小时.二.机组开机程序（一）试运行开机程序1、开启水泵,不雅察水泵进出压力差及水压的稳固性.若压力差过大,检讨管道阀门是否打开,水过滤器是否有杂质堵塞.若水压不稳固,则应持续放空气,直至水压稳固.2、接通主电源,将紧缩机空气开关.掌握开关置于“ON”地位,如有A.B回路,选择A回路先交运转（各个制冷体系逐个运行）.3、检讨电压是否超出国度许可规模.4.检讨电脑板设置（备注：详识趣组微电脑操纵解释）.5.启念头组.启念头组时应留意的问题：a.启动后,应细心不雅察紧缩机电流是否在正常规模内,各相电流是否均衡.b.不雅察紧缩机吸.排气压力是否正常.运转15分钟后,不雅察视液镜,是否充满液体.6、如消失故障呵护而停机,应细心检讨,找明原因,清除故障之后,方可从新开机.（备注：具体见故障剖析）.（二）正常运行开机程序如长时代停滞之后,开机程序可参测验运行开机程序,如正常运用阶段,关机后（关机程序见后）不成割断主电源,以包管紧缩机持续预热.开机时,可参测验运行开机程序（可省去第一.第二步）,或直接在长途掌握器（微电脑）上开机,天天必须对机组（掌握体系）进行一至二次的通例巡查即可.三.机组关机程序（一）长期停机封闭机组（如无长途掌握,可在微电脑上关机）,并将紧缩机空气开关置于“OFF”地位,割断机组主电源.冬季长期停机必须将水体系和蒸发器器中的水放尽（以免冬季结冰）.（二）停机只需在电脑掌握器上按“OFF/停滞”键关机（如有长途掌握,可以在长途掌握开关上关机）.机组日常保护与罕有故障剖析处理一.机组日常保护与保养（一）日常保护和检讨：冷水机组保护程序的一个重要方面,完全的运行记载可用于剖析.检讨.发明冷水机组在运行工况下的成长趋势,精确呵护机组运行.⑴.记载冷水机组的日常工况（见表）.⑵.检讨冷水机组的压力计.高压.低压.油压及油压差是否正常.⑶.检讨冷水机组的温度计,各进出水温度变更情形.⑷.检讨冷冻水.冷却水体系流量计是否正常,如有堵塞,则清洗或改换水过滤器.⑸.检讨输入电流.输入电压.输入功率是否相符划定值.⑹.检讨冷却水塔.冷冻水填补水箱水量是否正常.⑺.检讨制冷剂.过滤器.视镜.如过滤器出口结霜,概况过滤器结垢,需清洗过滤网;如视镜有湿度显示,则需改换湿润过滤器滤芯.（二）年度保护⑴.检讨日常运行记载,剖析机组运行是否正常.⑵.检讨紧缩机润滑油是否干净,如有脏物,则应改换同样型号的润滑油和清洗改换过滤器.⑶.检讨制冷体系是否有泄露,并实时清除.⑷.测量紧缩机电机绕阻,对地电阻大于等于2兆欧.⑸.清洗冷凝器：a.机械清洗程序：机械清洗法是从冷凝器的管孔上除掉落污垢物资.卸下冷凝器两头处的进出水端盖;用一根圆形尼龙或黄铜硬毛刷（衔接一根长棒）去松散冷凝器没根水管内壁附有的污泥;同时用干净水完全清洗冷凝器水管.b.化学清洗程序：水垢沉淀物最好用化学办法出去,必须咨询有资历的化学清洗公司,推举合适的清洗溶液.化学清洗体系在运用化学办法清洗后,必须再用机械法清洗.注：不恰当的化学清洗剂（或办法）会破坏管子.⑹.清洗蒸发器：因为蒸发器是闭合回路,如运用经由出来的水源,则蒸发器内不会积累较多的水垢.如以为需清洗时,可采取化学法清洗,尔后必须用大量的清水清洗蒸发器,将化学清洗剂冲洗干净.⑺.检讨压力表.温度计.流量表.高下压表.掌握器.油压掌握器.安然阀等掌握元件工作是否正常.二、水冷式冷水机组罕有故障剖析及清除。
工时(秒)
版本发布日期
A
图示：
物料编号用量
用量1台
符号*
1.重要点:客户要求的管制点4，本设备应放在通风的地方，禁止堵塞设备的
拟定:
审核:核准:
2，操作过程中，如有任何异常，请立即按下紧通知设备工程师或设备厂商联系。
制程特性
3，操作本机时，需经厂商培训合格的人员方可
注意事项
1，操作过程中，部分常开，常闭开关禁止操作 工具、设备、辅料名称 50BM/BL型水冷柜式空调机 ”COMP“，启动压缩机，如Fig.1,E所示。
4，根据车间的温湿度要求，调节温控器至适当
2，设备保养
本设备的具体保养内容详见一，二级保养卡。
3，车间温度要求：20-28℃
Fig.1,A,B,C所示
物料名称2，在开关面板上将机组开关置于“COOL”位置3，在开关面板上先旋转开关至“FAN”位置，启制程参数要求
工作内容
1，电源：3*380V 1，操作步骤
2，制冷量：1302KW 1，启动冷却塔开关，然后启动一号冷却塔或二
作 业 指 导 书
适用范围 工序名称
页码水冷柜式空调机
水冷柜式空调机操作说明
1
F
A
B
C
E DD
文件编号
Smart-M-019
塔或二号冷却塔开关，如
”位置，如Fig.1,D位置所示置，启动风机，然后旋转至。
至适当位置，如Fig.1,F所示卡。
止操作。
按下紧急停止按纽，并及时
员方可操作。
设备的排风口。
⽔冷柜机安装参考⼿册⽔冷柜机是以冷却⽔为冷源，以冷媒制取冷量的中央空调机组，在结构上将压缩机、蒸发器、冷凝器、节流部件等集中为⼀体对外直接输出冷⽓。
⽔冷柜机以⽔作为冷凝器的冷却剂，壳管式换热器有效提⾼⽔与冷媒的换热效率，能效⽐⼤幅提⾼，凸显其制冷效果。
⽔冷柜机系统结构简单、布置灵活、安装空间节省、维护管理⽅便⽽且⾼效节能。
⽔冷柜机通常适⽤于夏季炎热，空间需求风量⼤的⼯⼚、超市、餐厅、连锁店、娱乐等场所。
机组主要部件名称及其作⽤：某品牌⽔冷柜机3D⽰意图。
安装场所的选择：1）机组可以安装在地⾯上或合适的屋⾯上，但均需要保证⾜够的通风量。
2）应避免将机组装在对噪声和振动有⼀定要求的地⽅。
3）机组的安装位置应尽量避免处于阳光直射之下，要远离锅炉烟道或其它腐蚀冷凝盘管及机组铜管部件的空⽓环境。
4）如果机组位于未经许可的⼈员能够接近的地点，则应采取隔离安全措施，如设置防护栏等。
这样可以防⽌⼈为破坏和意外损坏，防⽌控制箱被打开，暴露运⾏的电⽓元件。
5）机组安装基础⾼度应不低于 100mm，要求安装场地有排⽔地漏，保证排⽔顺畅不能有积⽔。
6）地⾯安装时，机组的钢底座应置于平整的混凝⼟基础上，混凝⼟基脚应延伸于冻⼟层以下。
注意切勿将机组基础与建筑物基础相连，以免传递噪声和振动影响他⼈。
机组底座上备有安装孔，可以⽤来将机组和基础紧固连接。
7）机组安装于屋⾯时，屋顶必须有⾜够的强度以⽀承机组和检修⼈员的重量。
机组可⽀承在类似地⾯安装⽤的混凝⼟基础或槽钢架上。
承重槽钢与机组减震器安装孔须处于同⼀中⼼线上，并且具有⾜够宽度以便于安装减振器。
8)对于特殊安装要求的场合请向建筑承包商或建筑设计师或其他专业⼈⼠咨询。
注意：确定机组安装位置时，需注意要⽅便安装连接⽔管和接线，不受油烟、蒸汽或其它热源影响，并且机组噪⾳、冷热风不影响周围环境。
机组布置间距的要求：机组布置间距的要求：1）为保证有⾜够的⽓流进⼊冷凝器，安装时还应当考虑机组周围的⾼⼤建筑物引起的下沉⽓流对机组排所造成的影响。
水冷柜式空调机安全操作指导书（ISO9001-2015/ISO45001-2018）一、启动前准备：1、停机48小时以上，启动机组前，检查电源正常后合上机组电源总开关，通电至少24小时预热机组内的冷冻机油。
2、缓慢打开压缩机的排气阀和液管三通阀。
3、检查机组润滑油油镜的油位，油位，必须保持在油镜的上下可视范围之间。
4、必须确认水冷系统中水泵进水阀门和管道进水阀门、回水阀门、冷凝器排水阀门和冷却塔的补水阀门处于开启状态。
5、检查冷却塔水盘水位，水位高度为高于进水管5cm—8cm,手压补水阀门浮球检查供水是否正常。
二、启动机组：1、在控制面板上按“ON/OFF”键，机组执行开机指令自动按顺序启动各系统设备，按“MODE（模式）”键，选择“COOL（制冷）”或“FAH（送风）”模式。
2、制冷模式下的温度设定：按“TEMP”键选择“▲”或“▼”键在机组的可设定温度范围（16℃—30℃）预设到所规定的温度。
三、运行中检查项目：1、机组运转后当值管理员应每隔2小时巡视检查一次并做好记录。
2、检查空调主机运转是否有异常振动或噪音。
3、检查控制柜（箱）和元器件动作是否正常，有无异常气味。
4、检查管道、冷冻保温层是否完好；冷却水温是否正常，冷却水进水温度：（正常＜35℃），冷却水出水温度：（正常＜50℃）。
5、检查氟里昂（雪种）高压表（右边）和低压表（左边）上的数值是否在正常值，正常值高压为：（14mpa—15mpa±5mpa），低压为：（5mpa¬―6mpa±1mpa）。
6、检查各冷气出风口是否正常输出冷风。
7、检查冷却塔风机运转是否平稳、无异常响声，冷却塔水位是否正常。
8、检查过程中发现情异常情况时，当值管理员应立即关停中央空调机组，避免故障的扩大，并通知有关部门作进一步处理四、关停机组：1、按下“ON/OFF”键。
机组执行关机指令停止所有设备。
再关掉机组电源总开关。
2、关闭冷凝器排水阀和冷却塔的补水阀，防止水盘水位过高溢出冷却水。
注意：请在安装使用前仔细阅读本说明书！ 单元式空调机水冷柜式空调机组使用安装说明书珠海格力电器股份有限公司GREE ELECTRIC APPLIANCES, INC. OF ZHUHAI前言格力水冷柜式空调机组严格遵循国标GB/T17758-1999《单元式空气调节机》（UNITARY AIR CONDITIONERS）设计，确保该机组具有良好的运行状态、高度的可靠性，以及优良的适应性。
本手册包括有关机组正确安装、调试、开启及维修的说明。
请于开启或检修机组前，仔细阅读本手册！z安装工作必须由经过训练的专业人员进行z格力公司对于任何由于安装、调试不当，不必要的维修以及不遵循本手册中的规定而造成的人员伤害和机器损伤不承担任何责任保修范围必须符合下列条件：z机组的首次开启必须有格力电器股份有限公司特约维修安装点的专业维修人员来进行z只能使用格力电器股份有限公司提供的各种备用零部件z本手册中规定的所有机组运行及维修注意事项,必须严格的按照规定的时间来进行违反上述任何条件，包修将自动失效。
本说明书中所有插图及信息仅供参考，生产厂家有权在任何时候就销售或生产方面的原因而进行必要的改动，而不另行通知！目录一、机组特点 (3)二、机组技术参数 (4)1、型号规格与性能参数 (4)2、机组工作原理 (6)3、机组外形尺寸 (7)三、机组的安装 (11)1、检查 (11)2、机组的运输搬运 (11)3、机组安装空间位置与间隙 (12)4、噪声的控制 (12)5、风机的安装调节 (12)6、电气安装 (13)7、冷却水系统安装 (14)8、风管安装 (16)四、机组调试与开机 (17)1、安装后，启动前的检查 (17)2. 机组运行调试 (17)3．控制器显示 (18)4、控制器的操作 (18)5、机组运行范围 (19)五、维护保养与故障诊断 (19)1、机组的日常操作与维护 (19)2、机组维修与保养 (20)3、循环冷却水系统维护与保养 (20)4、故障分析与排除方法 (21)六、售后服务 (23)一、机组特点格力L系列水冷柜式空调机组设计成能直接送风或通过风道送风来达到调节室内环境的目的，其特点如下：1. 适用范围广，安装方便格力水冷柜式空调机组可满足工商业的各项需要，广泛用于轻工、医疗、商场、旅游等行业，机组采用整体式设计, 结构紧凑、占地省，以冷却水吸热来进行制冷剂的冷凝液化，效率高。
机组可安装于室内，只需接上冷却塔、冷却水管、送风管和电即可调试、使用。
2. 运行噪声低机组采用高效低噪涡旋式压缩机，配置低噪声离心风机，送风效果卓越，运行宁静。
3. 运行可靠，效率高每台机组出厂前均经过严格的性能测试，整机系统由一个或多个制冷回路组成，每个回路包括涡旋式压缩机、节流机构、壳管式冷凝器、翅片式蒸发器等部件组成，单个回路发生故障时不影响其余回路的正常工作。
4. 控制保护系统完善机组采用微电脑控制系统，预留水泵、冷却风机控制接口，具有压缩机过载保护、风机过载保护、制冷系统高低压保护、水流故障保护等多种安全保护措施，确保机组运行安全及使用寿命长。
L系列水冷柜机已在工厂完成了检漏、抽真空、冷媒充注等工作。
二、机组技术参数1、型号规格与性能参数表一：注：制冷量基于以下条件：室内干球温度27℃，湿球温度19℃，冷却水进水温度30℃，冷却水出水温度35℃；具体参数请以铭牌为准；表中的能效等级是根据国标GB 19576-2004《单元式空气调节机能效限定值及能源效率等级》而定；规格参数若有变化，恕不另行通知。
表二：注：制冷量基于以下条件：室内干球温度27℃，湿球温度19℃，冷却水进水温度30℃，冷却水出水温度35℃；具体参数请以铭牌为准；表中的能效等级是根据国标GB 19576-2004《单元式空气调节机能效限定值及能源效率等级》而定；规格参数若有变化，恕不另行通知。
1)机组结构、工作原理图图1：单元式冷风型水冷柜机工作原理图接通电源，开机后机组开始工作，来自蒸发器的低压制冷剂被压缩机吸入，压缩成高压气体，进入壳管冷凝器，与冷却水进行热交换而成为制冷剂液体，经毛细管节流降压、降温后进入蒸发器，与室内需要调节的空气进行热交换而成为制冷剂气体，如此周而复始地循环达到制冷的目的。
2)机组各组成系统部件z制冷系统氟利昂R22工质制冷循环：压缩机→壳管式冷凝器→过滤器→毛细管→蒸发器→压缩机z送风系统回风初效过滤器（尼龙网）→蒸发器→离心风机→空调房间z电器控制系统根据设置于回风口处温度传感器的信号，由电脑控制压缩机开停，以控制室温，同时电气系统设有送风机、压缩机过载保护；制冷系统高低压压力保护；压缩机排气温度过高保护；空调机停机后延时3分钟才能再次启动等多种保护及信号显示装置。
z冷却水系统冷却塔→排污堵头→维修阀→水过滤器→压力表→温度计→水泵→调节阀→温度计→压力表→空调机冷凝器→水流开关→维修阀→放气堵头→冷却塔1) L(D)32/C-N1、L(D)49/C-N1、L(D)65/C-N1机组外形尺寸图2）L(D)32S/C-N1、L(D)49S/C-N1、L(D)65S/C-N1机组外形尺寸图3）L(D)80S/C-N1、L(D)98S/C-N1机组外形尺寸图4）L(D)116S/C-N1、L(D)130S/C-N1、L(D)145S/C-N1、L(D)196S/C-N1机组外形尺寸图5）机组安装位置示意图注：在机组安装时，左右两侧必须要有一侧距障碍物1800mm以上。
三、机组的安装1、检查收到机组时，应检查是否在运输中有损伤,若有应记录在送货单上，并立即以书面形式通知送货商代表检查；检查送货单以确认所有的部件齐备，并立即在送货单上注明。
2、机组的运输搬运机组可用铲车或吊车运输，吊装时应如下图进行操作。
必须大于60°包装箱底架注意事项（1） 吊装前应检查机体缆绳是否安装牢固。
（2） 搬运或吊装过程中，应保持机体平衡，切勿突然升高、降低或剧烈晃动。
（3） 搬运时，请用吊车或滚筒，不得强行拖动。
（4） 搬运或吊装过程中，随机的垫木不应去掉，直到机组被安装到位。
（5） 如果抬高机组请用起重设备。
（6） 长途运输时，必须采用衬垫并用缆绳绑紧，以防止损伤机组。
（7） 新机组未安装前，必须确保包装完好，且不能停留室外露天环境。
3、机组安装空间位置与间隙为确保机组安装位置周围有足够的空间以备操作、维修之用（以便拆除压缩机和冷凝器），同时保证气流循环畅通、通风排水方便，不受阻碍、并且没有短路。
安装空间尺寸参见外形尺寸图。
同时还应考虑电气接线、机组进出水管连接、排水管布置以及风管连接的方便，并确保安装地面平整、水平。
注意事项：（1） 机组必须安装在水平的混凝土机座上，机座必须能承受机组运行时的重量。
（2） 机组不适合用于潮湿、有腐蚀、易燃易爆的环境。
改机组或冷却塔若安装在低温或露天环境下，本公司不承担任何防冻保护的义务。
（3） 机组安装位置要选择适当，必须安装在无日光照射、远离热源的地方。
（4） 机组安装应考虑对室内装饰的影响。
（5） 与冷却塔连接，安装位置应尽量选在管路短、弯曲少、高差小的地方。
（6） 侧出风型机组安装在空调房内时，除考虑安装方便外，还要保证气流合理，送风均匀。
（7） 任何情况下，机组都不能安装在室外。
4、噪声的控制任何机械系统都会产生一些振动和噪音，为保证机组安装好，格力机组采用以下几点措施：①压缩机内部防震器；②采用低噪声风机。
如果采用回风管道，必须现场提供一个挠性接管；安装时应使机组和接管与墙面或吊顶隔开，除了风机噪声及振动噪音外，压缩机、水泵等设备也是噪音的来源并会四处扩散。
通常是采用将机组安装于对声音最不敏感的地方，如：楼梯间、电梯间和洗手间等的附近，更好的隔音方式是在机组与空调房之间采用隔墙，但门窗一定要密封，这样机房一定要采用回风系统，注意避免噪音从回风口处传到空调房。
噪音也会通过风道向空调房扩散，如需要，也可在风道内放置吸音棉。
5、风机的安装调节风机的转速（RPM）取决于所要求的风量、机组部件以及送风和回风管路系统的阻力。
有了这些数据，根据风机的特性曲线，可以确定风机的转速。
根据所需的转速和风机电机功率，风机电机的皮带轮便可以确定。
在风机电机启动后，调节送风和回风管路系统的阻力，保证空调房间的送风分布均匀。
皮带的调节：安装时应确保风机和电机的皮带轮在同一平面上（见调整力度图），并调节皮带的松紧程度，使其在合适的范围内。
用皮带张力计来测算皮带的松紧程度如图所示，当△达到偏差=皮带全长/64显示的数值，合理的数值范围如下表所示。
对于新皮带，建议采用最大值。
在新皮带应用的头24小时内，至少应检查两次皮带的松紧度。
机组运行一个星期后，应重新调整皮带的松紧度至适合。
以后每隔1—2个月进行一次例行的检查，并保证每次检查的结果都符合表中的数值范围，否则需调整或更换皮带。
6、电气安装注意！空调机必须可靠接地，若接地不正确会导致触电或火灾。
z所有提供的零件、材料、电气作业都必须符合当地法规。
z电源一定要使用额定电压及空调器专用电路。
z所有电路的安装都必须由专业的电工进行。
z必须安装可切断整个系统电源的断路器。
z按国家布线规则进行安装。
z机组外部接线请参考下图。
省费用并保持最佳的机组性能。
正确的安装应包括如下：1)减振装置，以减少振动和噪音传入房间。
2)在维修保养时，关阀门以使机组与管道系统隔离。
3)为便于保养和检修，应安装压力表和温度计。
4)在水泵前应装设过滤器，以清除水中的杂质。
（2）冷凝器水管。
机组内的冷凝器管道均在出厂前装齐，现场管道应接到机组的接管上。
进水管应与在出厂前所标识好的管口相接。
排水管连接应按如下方式：1)在蒸发器与冷凝器之间形成隔层的接水盘上接出。
2)由作为机组底盘用的接水盘上接出。
（3）水冷单元式空调机采用水作为空调机冷凝器的冷却介质，水路为循环系统，采用冷却塔降低水温。
由于冷却塔中有水分蒸发，必须不断补充水量，一般安装浮球阀来控制补充水量。
（4）注意事项1)减少水泵的吸入端阻力，水泵必须装在空调机冷凝器进口。
2)泵吸入口应尽量靠近水池或冷却塔，吸入管段不易过长。
水泵吸入管端及空调机冷凝器出口装有维修用阀门，泵出口装有流量调节阀。
切勿用泵进口端阀门来调节水量。
所有阀门建议选用闸阀、球阀或旋塞阀。
3)若需降低和减弱水泵的振动和噪音传递，可在水泵的吸入管和压出管上安装软性连接管。
4)压力表和温度计应安装在便于观察和维修的位置上，如果水泵从低位水箱吸水，那么在吸入管段的压力表应改用真空表。
5)管路中必须安装水流开关，以保护空调机。
6)机组与冷却塔连接时，要保证有一定的水压。
流过冷却塔的水量应稳定。
同时，无论负荷和外界温度是否变化，必须可以调节流过冷凝器的水流量，以保持冷凝压力恒定来保证热力膨胀阀或其他阀的正常运行。
