AutoCAD图纸打印.pptx

图8-13 页面设置-布局设置
（3）要保存布局页面设置，可使用以下 方法。
① 打开“页面设置”对话框。
② 在“页面设置”对话框中选择“布局设 置”选项卡进行必要的页面设置。
③ 在“布局设置”选项卡中的“页面设置 名”选项区域中单击“添加”按钮。

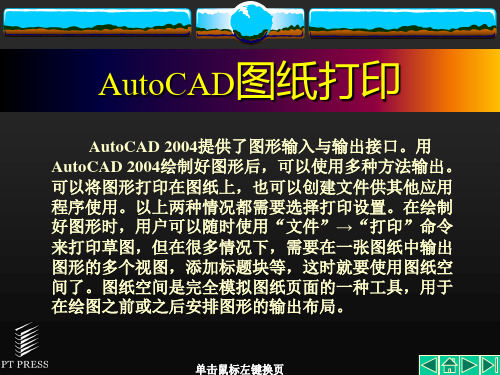

④ 在打开的“用户定义的页面设置” 对话框中输入页面设置的名称，如图8-15 2004提供了图形输入与输出接口。用 AutoCAD 2004绘制好图形后，可以使用多种方法输出。 可以将图形打印在图纸上，也可以创建文件供其他应用 程序使用。以上两种情况都需要选择打印设置。在绘制 好图形时，用户可以随时使用“文件”→“打印”命令 来打印草图，但在很多情况下，需要在一张图纸中输出 图形的多个视图，添加标题块等，这时就要使用图纸空 间了。图纸空间是完全模拟图纸页面的一种工具，用于 在绘图之前或之后安排图形的输出布局。
8.1 图纸空间和布局 8.2 打印机和打印样式管理
8.1 图纸空间和布局
通常是在模型空间中设计图形， 在图纸空间中进行打印准备。用于布 局和准备图形打印的环境在视觉上接 近于最终的打印结果。图形窗口底部 有一个“模型”选项卡和一个或多个 “布局”选项卡，如图8-1所示。
图8-1 “模型”选项卡和“布局”选项卡
（8）单击“下一步”按钮，在打开 的“创建布局-完成”对话框中，单击“完 成”按钮，完成新布局及默认的视口创建， 如图8-11所示。
图8-10 拾取位置
图8-11 创建的新布局
8.1.3 布局的页面设置
在“模型”选项卡中完成图形之后，可以 通过选择“布局”选项卡开始创建要打印 的布局。首次选择“布局”选项卡时，将 显示单一视口，其中带有边界的图纸表明 当前配置的打印机的图纸尺寸和图纸的可 打印区域。在AutoCAD显示的“页面设置” 对话框中可以指定布局和打印设备的设置。
（1）选择“工具”→“向 导”→“创建布局”命令，打开“创建布 局-开始”对话框，将布局取名为“布局 3”，如图8-4所示。
图8-4 布局开始
（2）单击“下一步”按钮，在打开的 “创建布局-打印机”对话框中，为布局选 择配置的打印机，如图8-5所示。
图8-5 打印机设置
（3）单击“下一步”按钮，在打开的 “创建布局-图纸尺寸”对话框中，选 择布局使用的图纸尺寸和图形单位。图 纸尺寸要和打印机能输出的图形尺寸相 匹配。图形单位可以是毫米、英寸或像 素，如图8-6所示。
在“模型”选项卡中，可以查看并编 辑模型空间对象。十字光标在整个图形区 域都处于激活状态，如图8-2所示。
图8-2 在“模型”空间进行编辑、查看
如果要设置图形以便于打印，可以使
用“布局”选项卡。每个“布局”选项卡 都提供一个图纸空间，在这种绘图环境中， 可以创建视口并指定诸如图纸尺寸、图形 方向以及位置之类的页面设置，并与布局 一起保存。为布局指定页面设置时，可以 保存并命名页面设置。保存的页面设置可 以应用到其他布局中。也可以根据现有的 布局样板（DWT或DWG）文件创建新的 布局。在“布局”选项卡上，可以查看并 编辑图纸空间对象，如图8-3所示。
图8-15 用户定义页面设置
（4）要在其他图形中应用已保存的布局 页面设置，可使用以下方法。 ① 打开“页面设置”对话框。 ② 在“页面设置”对话框中选择“布局放 置”选项卡进行必要的页面设置。 ③ 在“布局设置”选项卡中的“页面设置 名”选项区域中单击“添加”按钮。
④ 在弹出的“用户定义的页面 设置”对话框中单击“输入”按钮， 在弹出的“输入用户定义的页面设置” 对话框中选中要输入的布局页面名称， 把保存布局页面设置的图形输入到当 前图形中，如图8-16所示。
图8-6 图纸尺寸的设定
（4）单击“下一步”按钮，在打开 的“创建布局-方向”对话框中，选择图形 在图纸上的打印方向，可以选择“纵向” 或“横向”，如图8-7所示。
图8-7 设置布局方向
（5）单击“下一步”按钮，在打开 的“创建布局-标题栏”对话框中，选择图 纸的边框和标题栏的样式。对话框右边的 预览框中给出了所选样式的预览图像。在 “类型”选项组中，可以指定所选择的标 题栏图形文件是作为块还是作为外部参照 插入到当前图形中，如图8-8所示。
8.1.1 模型空间和图纸空间的概念
模型空间是用户完成绘图和设计工作的工 作空间，创建和编辑图形的大部分工作都 在“模型”选项卡中完成。打开“模型” 选项卡后，则一直在模型空间中工作。利 用在模型空间中建立的模型可以完成二维 或三维物体的造型，也可以根据用户需求 用多个二维或三维视图来表示物体，同时 配齐必要的尺寸标注和注释等以完成所需 要的全部绘图工作。
图8-3 查看并编辑图纸空间对象
8.1.2 创建布局
在AutoCAD 2004中，可以创建多种布局， 每个布局都代表一张单独的打印输出图纸。 创建新布局后，就可以在布局中创建浮动 视口。视口中的各个视图可以使用不同的 打印比例，并能够控制视口中图层的可见 性。
下面介绍使用布局向导创建布局的方 法及步骤。以如图8-2所示的图形为例创建 布局。
图8-16 “输入用户定义的页面设置”对话框
8.1.4 使用布局样板
图8-8 标题栏设置
（6）单击“下一步”按钮，在打开 的“创建布局-定义视口”对话框中指定新 创建的布局的默认视口的设置和比例等， 如图8-9所示。
图8-9 定义视口
（7）单击“下一步”按钮，在打开 的“创建布局-拾取位置”对话框中，单击 “选择位置”按钮，切换到绘图窗口，并 指定视口的大小和位置，如图8-10所示。
指定的设置与布局一起存储为页面设置。 创建布局后，可以修改其设置，还可以保 存页面设置后应用到当前布局或其他布局 中。
（1）要设置打印环境，可以使用 “页面设置”对话框中的“打印设置”选 项卡，如图8-12所示 。
图8-12 页面设置-打印设备
（2）要设置打印机布局，可以使用 “页面设置”对话框中的“布局设置”选 项卡，如图8-13所示 。
