下载文档原格式

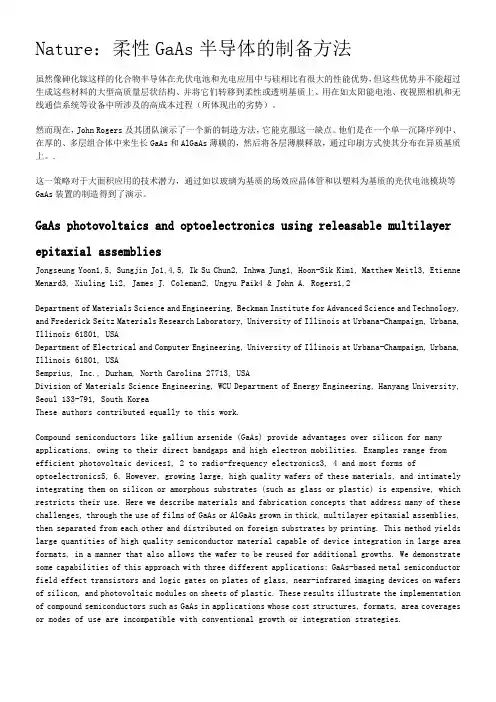

Nature：柔性GaAs半导体的制备方法虽然像砷化镓这样的化合物半导体在光伏电池和光电应用中与硅相比有很大的性能优势，但这些优势并不能超过生成这些材料的大型高质量层状结构、并将它们转移到柔性或透明基质上、用在如太阳能电池、夜视照相机和无线通信系统等设备中所涉及的高成本过程（所体现出的劣势）。
然而现在，John Rogers及其团队演示了一个新的制造方法，它能克服这一缺点。
他们是在一个单一沉降序列中、在厚的、多层组合体中来生长GaAs和AlGaAs薄膜的，然后将各层薄膜释放，通过印刷方式使其分布在异质基质上。
.这一策略对于大面积应用的技术潜力，通过如以玻璃为基质的场效应晶体管和以塑料为基质的光伏电池模块等GaAs装置的制造得到了演示。
GaAs photovoltaics and optoelectronics using releasable multilayer epitaxial assembliesJongseung Yoon1,5, Sungjin Jo1,4,5, Ik Su Chun2, Inhwa Jung1, Hoon-Sik Kim1, Matthew Meitl3, Etienne Menard3, Xiuling Li2, James J. Coleman2, Ungyu Paik4 & John A. Rogers1,2Department of Materials Science and Engineering, Beckman Institute for Advanced Science and Technology, and Frederick Seitz Materials Research Laboratory, University of Illinois at Urbana-Champaign, Urbana, Illinois 61801, USADepartment of Electrical and Computer Engineering, University of Illinois at Urbana-Champaign, Urbana, Illinois 61801, USASemprius, Inc., Durham, North Carolina 27713, USADivision of Materials Science Engineering, WCU Department of Energy Engineering, Hanyang University, Seoul 133-791, South KoreaThese authors contributed equally to this work.Compound semiconductors like gallium arsenide (GaAs) provide advantages over silicon for many applications, owing to their direct bandgaps and high electron mobilities. Examples range from efficient photovoltaic devices1, 2 to radio-frequency electronics3, 4 and most forms of optoelectronics5, 6. However, growing large, high quality wafers of these materials, and intimately integrating them on silicon or amorphous substrates (such as glass or plastic) is expensive, which restricts their use. Here we describe materials and fabrication concepts that address many of these challenges, through the use of films of GaAs or AlGaAs grown in thick, multilayer epitaxial assemblies, then separated from each other and distributed on foreign substrates by printing. This method yields large quantities of high quality semiconductor material capable of device integration in large area formats, in a manner that also allows the wafer to be reused for additional growths. We demonstrate some capabilities of this approach with three different applications: GaAs-based metal semiconductor field effect transistors and logic gates on plates of glass, near-infrared imaging devices on wafers of silicon, and photovoltaic modules on sheets of plastic. These results illustrate the implementation of compound semiconductors such as GaAs in applications whose cost structures, formats, area coverages or modes of use are incompatible with conventional growth or integration strategies.半导体技术对显示及太阳能产业的巨大影响半导体产业经过了50年的发展，其影响可以大致分为两方面。

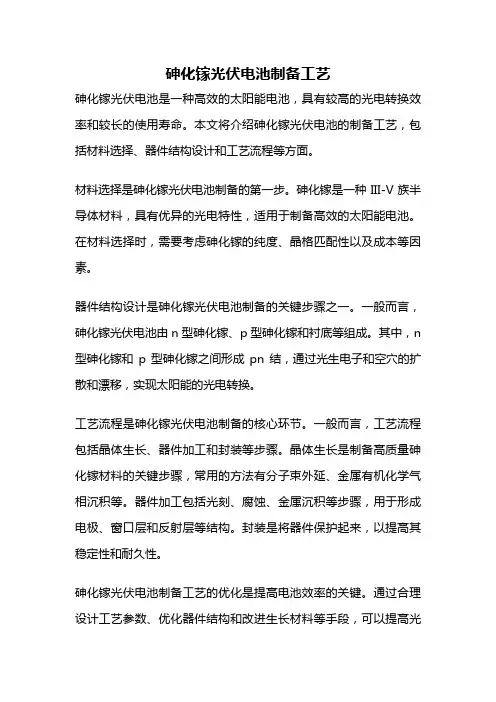

砷化镓光伏电池制备工艺砷化镓光伏电池是一种高效的太阳能电池，具有较高的光电转换效率和较长的使用寿命。
本文将介绍砷化镓光伏电池的制备工艺，包括材料选择、器件结构设计和工艺流程等方面。
材料选择是砷化镓光伏电池制备的第一步。
砷化镓是一种III-V族半导体材料，具有优异的光电特性，适用于制备高效的太阳能电池。
在材料选择时，需要考虑砷化镓的纯度、晶格匹配性以及成本等因素。
器件结构设计是砷化镓光伏电池制备的关键步骤之一。
一般而言，砷化镓光伏电池由n型砷化镓、p型砷化镓和衬底等组成。
其中，n 型砷化镓和p型砷化镓之间形成pn结，通过光生电子和空穴的扩散和漂移，实现太阳能的光电转换。
工艺流程是砷化镓光伏电池制备的核心环节。
一般而言，工艺流程包括晶体生长、器件加工和封装等步骤。
晶体生长是制备高质量砷化镓材料的关键步骤，常用的方法有分子束外延、金属有机化学气相沉积等。
器件加工包括光刻、腐蚀、金属沉积等步骤，用于形成电极、窗口层和反射层等结构。
封装是将器件保护起来，以提高其稳定性和耐久性。
砷化镓光伏电池制备工艺的优化是提高电池效率的关键。
通过合理设计工艺参数、优化器件结构和改进生长材料等手段，可以提高光伏电池的光电转换效率。
此外，提高工艺的可重复性和稳定性也是工艺优化的重要方向。
砷化镓光伏电池制备工艺的发展也面临一些挑战。
首先，砷化镓材料的成本较高，限制了其在大规模应用中的推广。
其次，工艺流程中的一些步骤对环境有一定的污染，需要进一步探索环境友好的制备方法。
此外，砷化镓光伏电池的稳定性和寿命问题也需要进一步解决。
砷化镓光伏电池制备工艺是实现高效太阳能电池的关键。
通过优化材料选择、器件结构设计和工艺流程等方面，可以提高光伏电池的效率和稳定性，推动其在能源领域的应用。
未来，我们有望看到更多砷化镓光伏电池的商业化产品，并为可持续能源发展做出更大贡献。
无机半导体材料GaAs的结构、制备及应用摘要砷化镓(GaAs)是Ⅲ-Ⅴ组化合物半导体中最重要、用途最广的半导体材料。
本文综述了GaAs材料的结构性质、主要制备方法及其典型应用。
关键词GaAs 结构性质制备应用1. 前言化合物半导体材料砷化镓(GaAs)和磷化铟(InP)是微电子和光电子的基础材料,而GaAs则是化合物半导体中最重要、用途最广泛的半导体材料,也是目前研究得最成熟、生产量大的化合物半导体材料。
由于GaAs具有电子迁移率高、禁带宽度大且为直接带隙,容易制成半绝缘材料、本征载流子浓度低、光电特性好、以及具有耐热、抗辐射性能好和对磁场敏感等优良特性。
用GaAs材料制作的器件频率响应好、速度快、工作温度高,能满足集成光电子的需要。
它是目前最重要的光电子材料,也是继硅材料之后最重要的微电子材料,它适合于制造高频、高速的器件和电路。
2. 结构性质[1]GaAs是一种无机非线性光学材料，它的导带极小值位于k=0处，等能面是球形等能面。
导带底电子有效质量是各向同性的。
m e*=0.068m0。
由于这一导带底对应的能量水平较低，故相应的极值能谷称为下能谷。
与此同时，在[100]方向还存在另一极小值，能量比k=0的极小值高0.36eV。
由于它的能带曲率小，故对应的电子有效质量大，m e*=1.2m0，该导带的底部能量水平高，故称为上能谷。
GaAs的价带极值位于k=0处，而且也有两支在k=0重合。
有一支重空穴，一支轻空穴。
重空穴所在能带，空穴有效质量为(m p)h=0.45m0；轻空穴所在能带，空穴有效质量为(m p)l=0.082m0。
GaAs的能带结构有下述特点：①GaAs导带极小值k=0处，价带极大值也在k=0处，为直接带隙型。
对GaAs来说，Eg=1.34eV, 因此GaAs中电子跃迁产生或吸收的光子波长λ=9×102nm，光子的波失大致是q=7×104cm-1,而电子的波失k=2л/a。

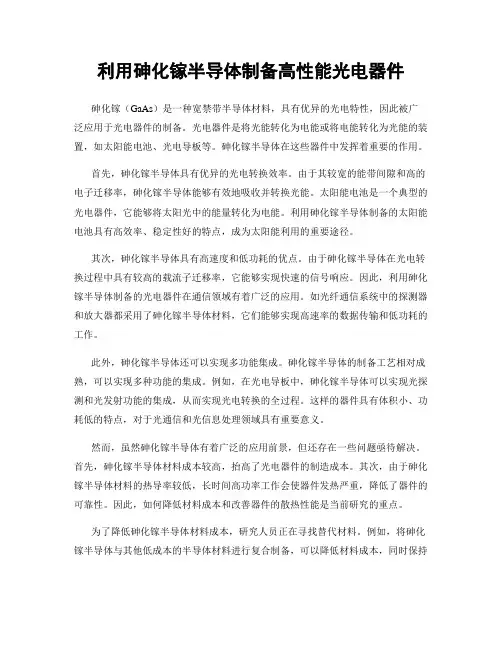

利用砷化镓半导体制备高性能光电器件砷化镓（GaAs）是一种宽禁带半导体材料，具有优异的光电特性，因此被广泛应用于光电器件的制备。
光电器件是将光能转化为电能或将电能转化为光能的装置，如太阳能电池、光电导板等。
砷化镓半导体在这些器件中发挥着重要的作用。
首先，砷化镓半导体具有优异的光电转换效率。
由于其较宽的能带间隙和高的电子迁移率，砷化镓半导体能够有效地吸收并转换光能。
太阳能电池是一个典型的光电器件，它能够将太阳光中的能量转化为电能。
利用砷化镓半导体制备的太阳能电池具有高效率、稳定性好的特点，成为太阳能利用的重要途径。
其次，砷化镓半导体具有高速度和低功耗的优点。
由于砷化镓半导体在光电转换过程中具有较高的载流子迁移率，它能够实现快速的信号响应。
因此，利用砷化镓半导体制备的光电器件在通信领域有着广泛的应用。
如光纤通信系统中的探测器和放大器都采用了砷化镓半导体材料，它们能够实现高速率的数据传输和低功耗的工作。
此外，砷化镓半导体还可以实现多功能集成。
砷化镓半导体的制备工艺相对成熟，可以实现多种功能的集成。
例如，在光电导板中，砷化镓半导体可以实现光探测和光发射功能的集成，从而实现光电转换的全过程。
这样的器件具有体积小、功耗低的特点，对于光通信和光信息处理领域具有重要意义。
然而，虽然砷化镓半导体有着广泛的应用前景，但还存在一些问题亟待解决。
首先，砷化镓半导体材料成本较高，抬高了光电器件的制造成本。
其次，由于砷化镓半导体材料的热导率较低，长时间高功率工作会使器件发热严重，降低了器件的可靠性。
因此，如何降低材料成本和改善器件的散热性能是当前研究的重点。
为了降低砷化镓半导体材料成本，研究人员正在寻找替代材料。
例如，将砷化镓半导体与其他低成本的半导体材料进行复合制备，可以降低材料成本，同时保持光电转换性能。
此外，还可以通过改进砷化镓半导体材料的生长工艺，降低制备成本。
对于器件散热性能的改善，也有两种方法可供选择。
一种是改进材料的导热性能，例如在砷化镓半导体材料中引入导热增强剂，提高材料的热导率。
GaAs和AlGaAs半导体材料的制备及其电学性能研究GaAs 和 AlGaAs 半导体材料是当前广泛应用于光电子与微电子领域的重要半导体材料。
本文将介绍这两种材料的制备方法及其电学性能研究。
一、GaAs半导体材料制备方法1.分子束外延法（MBE）分子束外延法是目前制备GaAs薄膜的主要方法之一。
该方法的步骤如下：首先，在高真空条件下，将Ga和As分子通过热源加热并喷射到基片表面上，形成一个薄膜。
在此过程中，基片表面会先被As覆盖，然后再加入Ga原子，使其与As原子反应生成GaAs晶体。
此外，在该过程中，可以通过控制加热器的温度和压强来调节Ga和As的流速和比例，从而得到不同形态和组成的薄膜。
2.金属有机气相沉积法（MOCVD）金属有机气相沉积法也是制备GaAs半导体材料的主要方法之一。
该方法的步骤与MBE法类似，但是使用的是金属有机化合物和气态源材料。
在此过程中，液态有机金属化合物通过加热分解生成金属原子和有机气态物质。
Ga和As源材料也以气态形式加入，控制金属源和As源的蒸发速率，使它们分子间相遇反应生成GaAs晶体。
3.分别生长法分别生长法是指先在基片上生长一层厚度较大的相应衬底层，然后在衬底层上沉积半导体薄膜。
衬底层可以选择Si、Ge等单晶材料，以保证晶体与基片的匹配度和质量。
GaAs的制备中，一般采用Ge衬底，因为GaAs的晶格参数与Ge较接近，容易获得高质量的GaAs晶体。
二、AlGaAs半导体材料制备方法AlGaAs的制备方法基本上和GaAs相同，只是在加入As源材料的同时，还加入Al原子和As原子的混合源材料。
Al和Ga原子相互掺杂，生成含有不同Al含量的AlGaAs晶体。
三、 GaAs和AlGaAs半导体材料的电学性能研究1.电性能特点GaAs半导体材料具有较高的电子迁移率、较快的载流子寿命和较小的激子激子复合系数等特点，从而表现出良好的高频性能和高速性能。
AlGaAs半导体材料中，Al含量的增加可以降低禁带宽度，从而改变电学性能。
gaas和inp材料工艺全文共四篇示例，供读者参考第一篇示例：【GaAs和InP材料工艺】GaAs和InP是两种常见的半导体材料，它们在电子器件制造领域有着重要的应用。
本文将介绍这两种材料的工艺制备过程，并探讨它们的特性及在电子器件中的应用。
GaAs（镓砷化镓）是一种重要的半导体材料，具有良好的导电性和光电性能。
GaAs的工艺制备过程主要包括外延生长、器件制备和封装等步骤。
1. 外延生长GaAs的外延生长主要通过金属有机化学气相沉积（MOCVD）或氢化金属有机气相外延（HMOCVD）技术实现。
在外延生长过程中，需要控制反应温度、气氛、气压等参数，以获得高质量的GaAs薄膜。
2. 器件制备通过光刻、腐蚀、金属沉积、电性能测试等工艺步骤，可以制备出基础的GaAs器件，如二极管、场效应晶体管等。
在器件制备过程中，还需要考虑电性能的匹配和稳定性。
3. 封装将GaAs器件封装在合适的封装盒中，以保护器件不受外界环境的影响，并方便连接测试和使用。
封装工艺也包括焊接、膨胀、密封等步骤，需要注意器件的热散热和连接质量。
二、InP材料工艺在电子器件制造领域，GaAs和InP材料因其优越的性能而受到广泛关注。
通过合理的工艺设计和制备，可以生产出高性能的电子器件，推动信息通信、光电显示等领域的发展。
希望本文的介绍能够帮助读者更好地了解GaAs和InP材料工艺，推动相关技术的进步和应用。
第二篇示例：GaAs和InP是两种常用的半导体材料，它们在电子器件制造工艺中起着重要作用。
本文将介绍GaAs和InP材料的工艺流程及其应用领域。
1. GaAs材料工艺：GaAs是镓砷化镓的简称，是一种宽禁带半导体材料。
在电子器件中，GaAs常被用于制造高频、高速、高功率的器件，如微波放大器、MOSFET等。
GaAs材料的制备主要包括外延生长、刻蚀、金属化、离子注入等步骤。
外延生长是GaAs材料制备的关键步骤。
一般采用分子束外延或金属有机化学气相沉积等方法来进行外延生长。

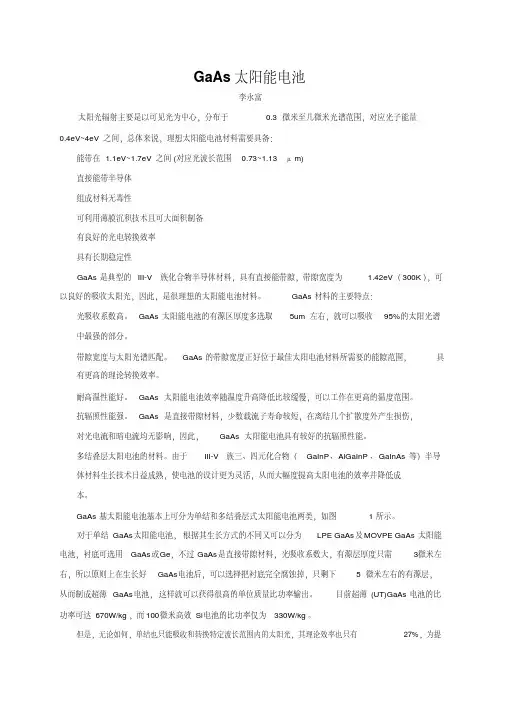

半导体GaAs太阳能电池制备一：GaAs材料简介1：GaAs材料做太阳能电池的优势：GaAs材料有良好的吸收系数，在波长0.85μm一下，GaAs的光吸收系数急剧升高，达到104 cm-1以上，比硅材料要高一个数量级，而这正是太阳光谱中最强的部分。
因此，对于GaAs太阳能电池而言，只要厚度达到3μm，就可以吸收太阳光谱中约95％的能量。
GaAs太阳能电池的抗辐射能力强，有研究指出，经过1×1015cm-2的1MeV的高能电子辐射，高效空间硅太阳能嗲吃的效率降低为原来的66％，而GaAs太阳能电池的效率仍保持在75％以上。
显然，GaAs太阳能电池在辐射强度大的空间飞行器上有更明显的优势。
2：GaAs材料的能带结构：图1.11GaAs的能带结构由图1.1可以看出，它的导带的极小值位于K=0处，等能面是球型等能面。
导带底电子有效质量是各向同性的。
3：GaAs材料具有负阻特性。
这是因为，GaAs的[100]方向上具有双能谷能带结构，除K=0处导带有极小值外，在[100]方向边缘上存在另一个比中心极小值仅高0.36eV的导带极小值，因此电子可处于主，次两个能谷。
在室温下，主能谷的电子很难跃迁到次能谷中去，因为室温时电子的平均热能约为0.026eV。
但电子在主能谷中有效质量较小，迁移率大，而在次能谷中有效质量大，迁移率小，且次能谷中的状态密度又比主能谷大。
一旦外电场超过一定的阈值，电子就能由迁移率大的主能谷转移到迁移率小的次能谷，从而出现电场增大，电流减小的负阻现象。
【1】4：GaAs材料特征。
GaAs材料在室温下呈暗灰色，有金属光泽，较硬，性脆，相对分子质量为144.64；在空气或水蒸气中能稳定存在；但在空气中，高温600 度时可以发生氧化反应，高温800度以上可以产生化学离解，常温下化学性质也很稳定，不溶于盐酸，但溶于硝酸和王水。
【2】和其他三五族化合物半导体能带结构的一些共同特征。
因为闪锌矿和金刚石型结构类似，所以第一布里渊区也是截角八面体的形式。
【3】由图一还可以看出，导带最小值（导带底）和满带最大值在k空间中同一位置，故GaAs材料为典型的直接带隙半导体，电子要跃迁到导带上产生导电的电子和空穴（形成半满能带）只需要吸收能量，或电子从高能带跃迁至低能带时，会直接辐射出光子，不会引起晶格震动。
GaAs的禁带宽度为1.43eV，比Gi.Ge大的多，对晶体管而言，其工作温度的上限和材料的禁带宽度成正比，因此GaAs材料的器件可在450度以下的温度范围内工作。
二：GaAs单晶的制备GaAs单晶的制备一般都是分两步进行的。
首先利用高纯的Ga和As合成化学计量比为1:1的GaAs的多晶，然后再生长一定晶向的单晶。
这两个步骤可以在同一设备内完成，也可以在两个设备内完成。
通常，根据晶体生长技术的不同，GaAs体单晶的生长主要有布里奇曼法和液封直拉法。
（主要介绍布里奇曼法）1：布里奇曼法制备GaAs单晶布里奇曼法生长单晶实质上是一种区域熔炼技术，可分为水平布里奇曼法和垂直布里奇曼法两种，通常GaAs都是水平布里奇曼法生长的。
原料被放入反应室后，反应室被抽成真空。
由于在装料过程中，As和Ga与空气接触而氧化形成氧化膜，会直接影响GaAs晶体的生长，所以，必须首先去除氧化膜。
在实际工艺中，一般会采用高真空高温去除技术。
对于Ga的氧化膜，一般在（1.3—6.6）*10² Pa的压力下，700℃热处理2H即可使氧化膜蒸发；而As的氧化膜，则在280—300℃之间热处理2H。
去除氧化膜后，在真空中利用氢氧焰将反应室两端封闭。
然后，将反应室中间的石英隔窗打破，并将反应室放入水平石英加热炉。
炉A和炉B同时升温至610℃，然后，炉A的温度保持不变，炉B的温度继续升高至1250℃，此时，炉A中的As蒸气通过打通的石英隔窗进入高温区，与Ga反映生成GaAs多晶。
GaAs多晶制备完成后，在同一反应室内可以进行单晶生长。
通常，有两种方法设置籽晶：一种是在装料的同时，于石英舟的头部放置一个GaAs单晶的籽晶；另一种是在晶体生长时首先让头部过冷，产生一个或几个晶粒，再通过择优生长，使得其中一个晶粒能够长大成单晶。
GaAs单晶的生长是一种区熔过程，利用石英加热炉外的加热圈，可以使GaAs 多晶形成一个很小的熔区，然后移动加热线圈或石英管，使熔区从晶体的头部（籽晶处）逐渐向尾部移动，最后长成单晶，通常熔区移动的速度为10—15mm/h。
晶体生长完成后，炉A温度从高温首先降低至610℃，然后炉A和炉B同时降低至室温。
水平布里奇曼法生长GaAs单晶，其固液界面的形状对单晶质量起到了决定性的作用。
固液界面不平坦，会导致晶体表面出现花纹，生长成多晶。
而平坦或微凸的固液界面则有利于生长单晶。
显然，隔夜界面的形状是由温度场所决定的。
为了更好的控制质量，现代水平布里奇曼法生长GaAs单晶大多利用三温区技术，即高温区（1245—1260℃），温度高于GaAs的熔点，使得GaAs维持熔融体状；低温区（600—610℃），使As的蒸气压维持在0.1MPa左右，防止GaAs中As的挥发和损失；而在高温区和低温区之间增加一个中温区，温度为1120—1200℃，用来调节固液界面的温度梯度，还可以抑制石英舟引起的Si杂质污染。
利用水平布里奇曼法生长GaAs单晶时，“粘舟”是主要的问题，因为GaAs单晶和石英舟在1250℃下可能发生轻微的“侵蚀”反映，晶体冷却后就与石英舟粘连在一起，导致单晶中产生大量的缺陷。
为了防止“粘连”，一般是将石英舟打毛，然后再1000—1100℃用Ga处理10H左右。
另外，彻底清除氧化膜，严格控制温度场也能防止“粘舟”现象的发生。
三：GaAs的清洗过程和化学腐蚀GaAs衬底的清洗过程分为去油脂和化学腐蚀两个过程(化学腐蚀是为了除去表面上的金属等杂物)：(1)去油脂过程：1．先将GaAs(100)衬底在三氯乙烯溶液中超声清洗5分钟，三次；2．在丙酮溶液中超声清洗5分钟，三次；3．在乙醇(或甲醇)溶液中超声清洗5分钟，三次；去油脂完毕后，用去离子水将GaAs(100)衬底冲洗三十遍以上。
(2)化学腐蚀过程：1．在浓硫酸中将其进行二十秒钟的脱水处理；2．再在5H2S04：l H202：1 H20溶液中化学腐蚀两分钟左右；3．用去离子水将GaAs(100)衬底冲洗三十遍以上，将残留在片子上的化学药品冲洗干净并使其干燥。
最后，将GaAs衬底用熔hl粘在钼托上，粘衬底时要均匀移动多次，保证衬底下的111均匀而且无残留的气泡。
利用In作为粘结材料，有其他材料所不具有的优点，第一，由于111也是III族元素，生长G心或AlGaAs时避免了掺杂污染；第二，由于固态hl非常软，避免了冷却过程引入的应力。
四：GaAs的参杂利用MBE技术制备GaAs太阳能电池，必须精确地来控制各外延层的掺杂浓度。
衬底采用l／2英寸的半绝缘GaAs(100)单晶片。
掺杂GaAs外延生长的结构如图3．6所示，整个生长过程总共分为3步。
图4.1 掺硅GaAs的外延层的生长示意图(1)GaAs衬底去氧化层经过腐蚀液腐蚀后的GaAs表面会有一层氧化层，在生长前，衬底片在As4束流的保护下加热到580℃以上，直到将其完全去除，获得洁净的表面。
此过程由RHEED( 反射式高能电子衍射）原位监控。
图4.2GaAs衬底去氧化层不同阶段的RHEED衍射图：(a)去氧化层前；(b)去氧化层过程中；(c)和(d)分别为氧化层去除干净后沿【Ol1】和【0l-1】方向的衍射条纹(2) 非故意掺杂GaAs缓冲层的生长为了得到高质量的掺杂GaAs外延层，需首先外延一定厚度的GaAs缓冲层。
正确地选择生长温度，可以确保被吸附的III族原子在表面的迁移，有利于二维生长模式占主导地位。
As／Ga束流比的合理控制，能够减少反位缺陷的形成，也是二维生长所需要的。
III／V束流比的控制，可以从原位RHEED图象上得到判断。
对于As稳定化的表面，呈现的是(2×4)再构。
而对于Ga稳定化的表面，则出现(4×2)再构。
如果逐渐减少As分压，可以观察到再构从(2×4)转化为(4×2)的过程，这即是As束流的临界范围。
在MBE生长过程中，需维持As稳定化表面(即富As表面，并且用RHEED监控使生长GaAs层的衍射花样为2×4的As稳定结构)。
确定生长条件为：Ga束流为～6．O×10_6Torr，保持As／Ga束流比～15：1，在去氧化层附近砖ub～580℃生长，可得到高质量的GaAs外延层。
(3)外延掺硅GaAs生长GaAs缓冲层后，关闭Ga束流的快门，在As束流保护下，降衬底温度瓦。
b到560℃，然后同时打开Ga、Si束流的快门生长掺硅GaAs外延层。
五：GaAs的湿法刻蚀对于砷化镓材料，已研究出各种各样的刻蚀方法。
然而，这些方法中很少是真正各向同性的。
这是因为Ga（111）面和As（111）面的表面活性很不相同。
砷晶面上，每个原子有两个不饱和键，虽然表面层有某些在排列的过程，但与镓表面相比仍然有更大的活泼性，因而刻蚀速率大。
结果，多数刻蚀剂在砷晶面上形成抛光面，而对镓表面的刻蚀则慢得多，而且会显出表面特征和晶体缺席的倾向。
因此，被刻蚀的Ga（111）面的外表面会发雾或结霜。
当半导体侵入电解质时，原来分开的费米能级在界面处拉平，电子电荷从半导体转移到电解质，其反应方程式：Ga3+和As3+离子与电解质溶液中的（OH）-离子反应，生成氧化物Ga2O3和As2O2。
氧化物在酸碱中分解，由于酸和碱是刻蚀剂的一部分，因为形成可溶性的盐和复合物。
H2SO4，H2O2，H2O刻蚀液图5.1砷化镓的等刻蚀曲线在很宽的组分范围内都可使用这种刻蚀液，图5.1为00C时等刻蚀曲线。
这种刻蚀液刻蚀速率随温度指数而增加，因此室温的刻蚀速率是图示值得3—5倍，H2SO4和H2O2的含量高时相应于图中的C和D的范围，此时能产生镜面，区域A中的组分含有较高的H2SO4及H2O2，其刻蚀速率很大，并产生雾状的外表面。
区域B的配方产生的刻蚀速率很小，而且可以用来坑一类的表面缺陷。
六：GaAs电极的印刷GaAs电极的印刷运用丝网印刷的方法，其原理：利用网版图文部分网孔透墨，非图文部分网孔不透墨的基本原理进行印刷，其目的是在太阳能电池的两面制金属电极，正面收集电子，背面电极利于焊接以及组件的制成。
流程：背电极印刷——烘干——背电场印刷——烘干——正面电极印刷七：有待提高的部分和前景展望为了使GaAs太阳能电池拥有较高的转化效率高质量的舢GaAs材料是制备GaAs叠层电池的上电池的关键之一，而且隧道结也是高效率叠层电池的关键和难点。
其次，GaAs的禁带宽度为1.43eV，可以先尝试用太阳光先照射在另一份材料激发出能量高于1.43eV的光子，再将这些光子收集起来让GaAs材料对这种光子再来吸收，也有可能提高其光电转化率。
