UG NX三维建模实例教程 项目二 曲线与草图绘制
PROJECT
项目二 任务一 绘制空间曲线
三、任务实施
15.重复步骤14操作，完成其余倒圆操作，结果如图2- 22所示。 16.重复步骤7，对多余尺寸进行修剪，最后结果如图2- 23所示。。
PROJECT
PROJECT PROGRAMME
项目二
01
任务一 知识链接
项目二 知识链接
1. 基本曲线 (1) 直线 直线是指通过指定两个点绘制而成的轮廓线。在UG
y轴方向最小增量
3
最大DY
y轴方向最大增量
4
旋转角度
主轴相对于XC轴逆时针旋转的角度
PROJECT
项目二 知识链接
1. 基本曲线 (7) 双曲线 打开双曲线命令的方式： ◆【菜单】→【插入】→【曲线】→【双曲
线】。 通过上述操作，系统打开如图2- 33“双曲
线”对话框，其详细功能介绍如表2-5。
PROJECT
项目二 任务一 绘制空间曲线
三、任务实施
13.选择在“菜单”选项卡中选择“插入”按钮，找到“曲线”中的“基本曲线（原有）”，选 择“圆角”，弹出“曲线倒圆”对话框，在“方法”区域内选择“2曲线圆角”在“半径”中输 入6，如图2- 19所示。
14.在图中依次选择第一个对象与第二个对象，如2- 20所示，在图中根据提示选择大概圆角中 心位置，完成第一个倒圆角的操作，结果图2- 21所示。
1. 基本曲线 (6) 抛物线 命令打开方式： ◆【菜单】→【插入】→【曲线】→【抛物线】。 通过上述操作，系统打开如图2- 32“抛物线”对话框，
其详细功能介绍如表2-4。
PROJECT
项目二 知识链接
表 2-4 “抛物线”主要选项及功能介绍
序 号
项目二 任务一 绘制空间曲线
三、任务实施
15.重复步骤14操作，完成其余倒圆操作，结果如图2- 22所示。 16.重复步骤7，对多余尺寸进行修剪，最后结果如图2- 23所示。。
PROJECT
PROJECT PROGRAMME
项目二
01
任务一 知识链接
项目二 知识链接
1. 基本曲线 (1) 直线 直线是指通过指定两个点绘制而成的轮廓线。在UG
y轴方向最小增量
3
最大DY
y轴方向最大增量
4
旋转角度
主轴相对于XC轴逆时针旋转的角度
PROJECT
项目二 知识链接
1. 基本曲线 (7) 双曲线 打开双曲线命令的方式： ◆【菜单】→【插入】→【曲线】→【双曲
线】。 通过上述操作，系统打开如图2- 33“双曲
线”对话框，其详细功能介绍如表2-5。
PROJECT
项目二 任务一 绘制空间曲线
三、任务实施
13.选择在“菜单”选项卡中选择“插入”按钮，找到“曲线”中的“基本曲线（原有）”，选 择“圆角”，弹出“曲线倒圆”对话框，在“方法”区域内选择“2曲线圆角”在“半径”中输 入6，如图2- 19所示。
14.在图中依次选择第一个对象与第二个对象，如2- 20所示，在图中根据提示选择大概圆角中 心位置，完成第一个倒圆角的操作，结果图2- 21所示。
1. 基本曲线 (6) 抛物线 命令打开方式： ◆【菜单】→【插入】→【曲线】→【抛物线】。 通过上述操作，系统打开如图2- 32“抛物线”对话框，
其详细功能介绍如表2-4。
PROJECT
项目二 知识链接
表 2-4 “抛物线”主要选项及功能介绍
序 号
第二章UG草图分析

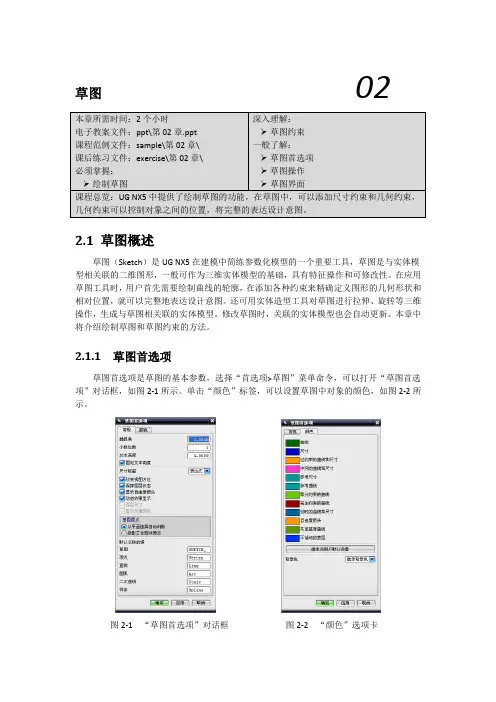

草图022.1 草图概述草图（Sketch ）是UG NX5在建模中简练参数化模型的一个重要工具，草图是与实体模型相关联的二维图形，一般可作为三维实体模型的基础，具有特征操作和可修改性。
在应用草图工具时，用户首先需要绘制曲线的轮廓，在添加各种约束来精确定义图形的几何形状和相对位置，就可以完整地表达设计意图。
还可用实体造型工具对草图进行拉伸、旋转等三维操作，生成与草图相关联的实体模型。
修改草图时，关联的实体模型也会自动更新。
本章中将介绍绘制草图和草图约束的方法。
2.1.1 草图首选项草图首选项是草图的基本参数，选择“首选项>草图”菜单命令，可以打开“草图首选项”对话框，如图2-1所示。
单击“颜色”标签，可以设置草图中对象的颜色，如图2-2所示。
图2-1 “草图首选项”对话框 图2-2 “颜色”选项卡“草图首选项”对话框中各选项的含义如下。
●捕捉角：该参数用于设置捕捉角度，控制徒手绘制直线时是否自动成为水平或垂直直线，如果所画直线与草图工作平面XC或YC轴的夹角小于等于该参数值，则所画直线会自动成为水平线或垂直线。
●固定文本高度：勾选此复选框模型中的文本将被固定。
●尺寸标签：用于设置尺寸的文本内容。
其中包括：表达式、名称、和值三个选项。
●保持图层状态：该复选框用于控制工作层状态。
当图层激活后，其所在的工作层自动成为工作层。
●显示自由度箭头：控制自由度箭头的显示，勾选此复选框草图中未约束的自由度将显现出来。
●草图原点：它有两个选项，一个是“从平面选择自动判断”，另一个是“投影工作部件原点”，根据实际情况进行选择。
●默认名称前缀：各种对象的默认前缀名显示在其下相应的文本框中，用户可以进行修改。
2.1.2 创建草图在UG NX5中创建草图时，需要在菜单栏中选择“插入>草图”菜单命令，或者在“特征”工具栏中单击“草图”按钮，即可打开“创建草图”对话框，如图2-3所示。
“创建草图”对话框主要用于选择或者创建草图平面，默认的草图平面为XY平面。
第2章 UG NX 10.0 建模基础
寸、形状和位置，以满足设计要求。
2.1.1 草图环境
1.进入和退出草绘环境 新建一个文件，进入建模环境后，可选择菜单“插入”→“任 务环境中的草图”，系统进入草图环境。 进入草绘环境后，“草图工具”工具条中的草绘命令被激活， 如图2-1所示。 绘制草图后，单击按钮，系统退出草图环境。
图2-1 2.草图环境设置 进入草图环境后，选择菜单“首选 项”→“草图”命令，弹出如图2-2 所示的“草图首选项”对话框。在该 对话框中可以设置草图的显示参数和 默认名称前缀等参数。
创建一段圆弧，如图2-24所示，同时系统自动显示相切符号。双击图中的尺寸
R25.5，在弹出的文本框中输入R23.29并单击鼠标中键确认，绘制第一段圆弧，如 图2-25所示。
2.2 实体建模
2.2.1 实体建模概述
常用术语 UG 实体建模中，通常会使用一些专业术语，了解和掌握这些术语是用户进行实体
建模的基础，这些术语通常用来简化表述，另外便于与相似的概念相区别。UG实
2
1 选择该曲面
2 选择该边线 1
3
3
4
图2-133
3．N边曲面
使用“N边曲面”命令，可以通过曲线、实体或片体的边来创建曲 面。在模具设计中可以使用N边曲面对模型进行修补。
【例2-11】 创建N边曲面
2 选择曲线 1
1 3 选择边线 2
5 选择边线 4
6 4 选择边线 3
2.7.5 修剪片体
【例2-12】 修剪片体 1) 打开附带光盘ch02/eg/eg_13/xiujian.prt文件。 2) 选择菜单“插入”→“修剪”→“修剪片体”命令，打开“修剪 片体”对话框。选择曲面为目标体，选择圆为边界对象，在“投 影方向”下拉列表中选择“垂直于面”选项，单击“确定”按钮， 完成修剪。操作步骤如图2-136所示。
UG NX8.5基础教程与案例精解第2章 曲线草图基础与案例剖析
正文
1.直线 在创建直线时,有如下几个选项。
(1)无界 (2)锁定模式/解锁模式 (3)平行于 用于创建平行线的选项。 (4)按给定距离平行于 (5)角度增量
正文
2.圆弧
圆弧选项如图2-6所示,具体介绍如下。
(1)整圆
(2)备选解 (3)创建方法
正文
3.圆角 当在直线对话框中单击 按钮时,系统弹出【曲线倒圆】对话框,
图2-27 【连结曲线】对话框
正文
2.2.7 组合投影 使用组合投影命令可在两条投影曲线的相交处创建一条曲 线。在主菜单中选择【插入】|【来自曲线集的曲线】|【组 合投影】命令,系统弹出【组合投影】对话框,如图2-28所示 。
正文
图2-28 【组合投影】对话框
正文
实例9 创建组合投影
图2-29 组合投影曲线结果
正文
2.1.6 文本
【文本】对话框,如图2-16所示。
图2-16 【文本】对话框
正文
2.2 来自曲线集的曲线
2.2.1 桥接曲线 【桥接曲线】对话框,如图2-17所示。
正文
图2-17 【桥接曲线】对话框
正文
实例5 创建桥接曲线
图2-18 桥接曲线结果
正文
2.2.2 投影曲线【投影曲线】对话框,如图2-19所示。
图2-19 【投影曲线】对话框
正文
实例6 创建投影曲线
图2-20 创建投影曲线结果
正文
2.2.3 偏置曲线
正文
2.2.3 偏置曲线
【偏置曲线】对话框,如图2-21所示。
图2-21 【偏置曲线】对话框
正文
实例7 创建偏置曲线
图2-22 要偏置曲线选择结果
正文
![指定草图平面_UG NX 11中文版从入门到精通_[共3页]](https://uimg.taocdn.com/7acab12eaef8941ea66e05a6.webp)
指定草图平面_UG NX 11中文版从入门到精通_[共3页]

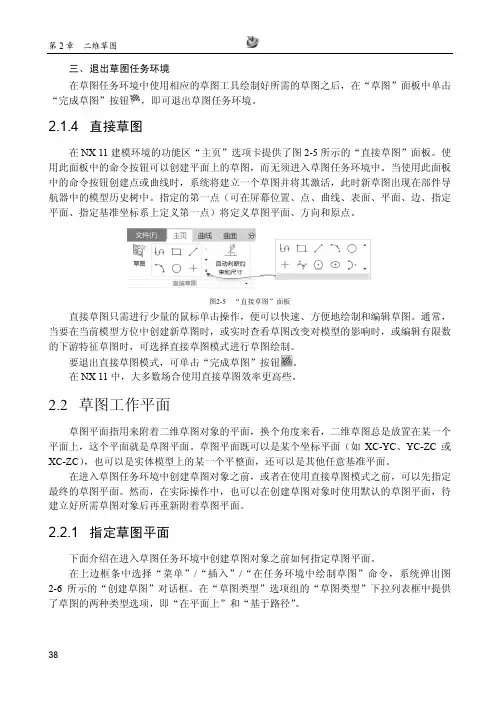

第2章 二维草图38 三、 退出草图任务环境在草图任务环境中使用相应的草图工具绘制好所需的草图之后，在“草图”面板中单击“完成草图”按钮，即可退出草图任务环境。
2.1.4 直接草图在NX 11建模环境的功能区“主页”选项卡提供了图2-5所示的“直接草图”面板。
使用此面板中的命令按钮可以创建平面上的草图，而无须进入草图任务环境中。
当使用此面板中的命令按钮创建点或曲线时，系统将建立一个草图并将其激活，此时新草图出现在部件导航器中的模型历史树中。
指定的第一点（可在屏幕位置、点、曲线、表面、平面、边、指定平面、指定基准坐标系上定义第一点）将定义草图平面、方向和原点。
图2-5 “直接草图”面板直接草图只需进行少量的鼠标单击操作，便可以快速、方便地绘制和编辑草图。
通常，当要在当前模型方位中创建新草图时，或实时查看草图改变对模型的影响时，或编辑有限数的下游特征草图时，可选择直接草图模式进行草图绘制。
要退出直接草图模式，可单击“完成草图”按钮。
在NX 11中，大多数场合使用直接草图效率更高些。
2.2 草图工作平面草图平面指用来附着二维草图对象的平面，换个角度来看，二维草图总是放置在某一个平面上，这个平面就是草图平面。
草图平面既可以是某个坐标平面（如XC-YC 、YC-ZC 或XC-ZC ），也可以是实体模型上的某一个平整面，还可以是其他任意基准平面。
在进入草图任务环境中创建草图对象之前，或者在使用直接草图模式之前，可以先指定最终的草图平面。
然而，在实际操作中，也可以在创建草图对象时使用默认的草图平面，待建立好所需草图对象后再重新附着草图平面。
2.2.1 指定草图平面下面介绍在进入草图任务环境中创建草图对象之前如何指定草图平面。
在上边框条中选择“菜单”/“插入”/“在任务环境中绘制草图”命令，系统弹出图 2-6所示的“创建草图”对话框。
在“草图类型”选项组的“草图类型”下拉列表框中提供了草图的两种类型选项，即“在平面上”和“基于路径”。
第2章-UG-NX-10.0-建模基础PPT课件
.
6
2.1.4 草图的编辑
草图的编辑主要有快速延伸、修剪，倒圆角，倒斜角，草图的 镜像等。
1.快速修剪 该工具可以以任一方向将曲线修剪到最近的交点或选定的边界。 选择该命令后，当鼠标摸到需要修剪(移除)的对象时，该对象将 高亮显示，单击左键即可实现快速修剪，如图2-8所示。
选取曲线
修剪
图2-8
.
7
2选择沉孔
1 3
4
5
6
7
8
.
25
实体建模实例：仪表盖造型设计
设计如图2-67所示的仪表盖模型。
图2-67
.
26
1．进入建模环境 选择菜单栏中的“文件”→“新建”命令，新建一个名称为
yibiaogai.prt的实体模型文件。按“Ctrl +M” 进入建模环境。 2．创建仪表盖轮廓
1 7
2
5
3
4
6 8
.
10
2.2 实体建模
2.2.1 实体建模概述
常用术语 UG 实体建模中，通常会使用一些专业术语，了解和掌握这些术语是用户进行实体 建模的基础，这些术语通常用来简化表述，另外便于与相似的概念相区别。UG实 体建模中主要涉及以下几个常用的术语。
几何物体、对象：UG环境下所有的几何体均为几何物体、对象，包括点、线、面 和三维图形。
1．偏置曲面
2．延伸曲面
2
1 选择该曲面
3
图2-133
2 选择该边线 1
3
4
.
45
3．N边曲面
使用“N边曲面”命令，可以通过曲线、实体或片体的边来创建曲 面。在模具设计中可以使用N边曲面对模型进行修补。
【例2-11】 创建N边曲面
UGNX工程制图-2
您可以在图纸上建立、编辑文字(包括汉 字)。 文字标注与标签标注的唯一区别就是，文 字标注是独立的，而标签标注是带有箭头 线的。 在文字编辑器里，您可以设置各种文字参 数，然后进行创建并放置，当然创建后也 可以选中它进行再编辑。 可以通过标注参数预设置（Annotation Preferences）设置有关的缺省值。
DaiChunXiang
39
THANK YOU FOR JOINING US
2007/4/17 DaiChunXiang 40
2007/4/17
DaiChunXiang
25
简单剖视图
用一个平面对模型进行全剖得到的剖视 图。
打开 part 文件 drf_section_1.prt。
2007/4/17
DaiChunXiang
26
设置视图显示参数（View Preferences）
2007/4/17
DaiChunXiang
27
对于装配图，要打开Assembly Crosshatching 选项（按 ，选 Hatching ） 建立局部剖视图的局部边界线（封闭），该边 界线应与父视图即将要创建的局部剖视图（本 例为前视图）相关。（MB3→Expand。） 打开Break Out Section对话框。 按提示操作。
2007/4/17
2007/4/17
DaiChunXiang
35
Annotation Preferences
Annotation Preferences:该对话框里包括尺 寸（Dimensions）、尺寸线/箭头 （Line/Arrow）、文字（Lettering）、符号 （Symbols）、单位（Units）、半径 （Radial）、剖面线（Fill/Hatch）等选项、 参数设置。选中对话框上部不同的选项，对话 框中间部分会出现对应的可选参数。
DaiChunXiang
39
THANK YOU FOR JOINING US
2007/4/17 DaiChunXiang 40
2007/4/17
DaiChunXiang
25
简单剖视图
用一个平面对模型进行全剖得到的剖视 图。
打开 part 文件 drf_section_1.prt。
2007/4/17
DaiChunXiang
26
设置视图显示参数（View Preferences）
2007/4/17
DaiChunXiang
27
对于装配图，要打开Assembly Crosshatching 选项（按 ，选 Hatching ） 建立局部剖视图的局部边界线（封闭），该边 界线应与父视图即将要创建的局部剖视图（本 例为前视图）相关。（MB3→Expand。） 打开Break Out Section对话框。 按提示操作。
2007/4/17
2007/4/17
DaiChunXiang
35
Annotation Preferences
Annotation Preferences:该对话框里包括尺 寸（Dimensions）、尺寸线/箭头 （Line/Arrow）、文字（Lettering）、符号 （Symbols）、单位（Units）、半径 （Radial）、剖面线（Fill/Hatch）等选项、 参数设置。选中对话框上部不同的选项，对话 框中间部分会出现对应的可选参数。
《中文版UG NX 7.0高级案例教程》教学课件 002
面”
④在在“参考” 下拉列表中选 择“水平”选 项，单击“选 择参考”按钮
⑥单击“确定” 按钮即可进入草 绘环境绘制草图
结束放映 上一页
下一页 返回目录
1、在平面上
“创建草图”对话框中的“草图方向” 标签栏用于确定草图平面的X轴方向。当在该 标签栏的“参考”下拉列表中选择“水平” 选项时，草图平面的X轴与所选的参考方向平 行；当选择“竖直”选项时，草图平面的X轴 与所选的参考方向垂直。
4、绘制矩形
单击“草图工具”工具条中的“矩形”按 钮 ，打开“矩形”对话框，如图所示。在“矩 形”对话框中有“按2点” 、“按3点” 和 “从中心” 3种绘制矩形的方法，单击选取所需 的绘制方法，然后在绘图区的适当位置单击即可 创建矩形，如图所示。
结束放映 上一页 下一页 返回目录
5、绘制艺术样条
“创建草图”对话框 “平面选项”下拉 列表中各选项的意义如下。
➢现有的平面：选择工作区中的某个平面（实体的面、基准平面或坐标 平面等）作为草图平面。 ➢创建平面：以现有的平面、曲线、点等作为参照，创建出新的基准平 面作为草图平面（基准平面的创建方法将在第3章介绍）。
➢创建基准坐标系：以指定的点、矢量等作为参考，创建1个新的坐标系 （基准坐标系的创建方法将在第3章介绍），然后选择该坐标系的坐标平 面作为草图平面。
按钮 将其打开。
当“轮廓”对话框的“直线”按钮 被选中时，在绘图区依次单击
可绘制多段首尾相连的直线，如图所示；单击“圆弧”按钮 将其选中，
在绘图区适当的位置单击可绘制与前1段直线相切的圆弧，如图；绘制完
毕后单击 按钮关闭对话框。 绘制首尾相连的直线
绘制与直线相 切的圆弧
结束放映 上一页 下一页 返回目录
UGNX三维建模实例教程PPT项目二任务二
PROJECT
项目二 知识链接
3. 草图编辑 (2) 偏置曲线 实例【2-8】 要求：创建正六边形的偏置曲线。 【操作步骤】 1) 创建如图2- 84所示边长为30的正六边形。 2) 选择“菜单”→“插入”→“草图曲线”→“偏置曲线”，系统弹出如图2- 83所示曲线偏
置对话框。 3) 曲线偏置对话框中“距离”设置为6，勾选“对称偏置”按钮，如图2- 85所示。 4) 选择确定后完成六边形的偏置，如图2- 86所示。
PROJECT PROGRAMME
项目二
02
任务二 绘制草图
项目二 任务二 绘制草图
一、任务描述
本节综合利用草图中的各项功能，完成的绘制。加强读者对草图的基本功能、操作技 巧以及草图的设计等的理解，同时也为后续的学习奠定坚实的基础。
PROJECT
项目二 任务二 绘制草图
二、任务分析
以XY面为草图平面，完成如图2- 60所 示的草图实例，要求完成草图后，改变 半径R56或改变角度66的数值时，草图 形状在尺寸驱动下保持结构不变。
标模式XY：输入XC与YC的数值，确定点的位置，创建直 线。参数模式：输入长度与角度的数值，创建直线。
PROJECT
项目二 知识链接
2. 草图绘制 (2) 圆 命令打开方式： ◆【直接草图】→【曲线】→【圆】。 ◆【菜单】→【插入】→【草图曲线】→【圆】。 通过上述操作，系统打开如图2- 76“圆”对话框，其详
PROJECT
项目二 知识链接
表 2-17“矩形”主要选项功能介绍
选项
矩形方 法
按2点
按3点 从中心
输入模式
坐标模式 参数模式
功能介绍 指 定 矩 形 对 角 上 的 两 点 创 建 矩 形 ， 且 与 X c 轴 与 Yc 轴 平 行 。
项目二 知识链接
3. 草图编辑 (2) 偏置曲线 实例【2-8】 要求：创建正六边形的偏置曲线。 【操作步骤】 1) 创建如图2- 84所示边长为30的正六边形。 2) 选择“菜单”→“插入”→“草图曲线”→“偏置曲线”，系统弹出如图2- 83所示曲线偏
置对话框。 3) 曲线偏置对话框中“距离”设置为6，勾选“对称偏置”按钮，如图2- 85所示。 4) 选择确定后完成六边形的偏置，如图2- 86所示。
PROJECT PROGRAMME
项目二
02
任务二 绘制草图
项目二 任务二 绘制草图
一、任务描述
本节综合利用草图中的各项功能，完成的绘制。加强读者对草图的基本功能、操作技 巧以及草图的设计等的理解，同时也为后续的学习奠定坚实的基础。
PROJECT
项目二 任务二 绘制草图
二、任务分析
以XY面为草图平面，完成如图2- 60所 示的草图实例，要求完成草图后，改变 半径R56或改变角度66的数值时，草图 形状在尺寸驱动下保持结构不变。
标模式XY：输入XC与YC的数值，确定点的位置，创建直 线。参数模式：输入长度与角度的数值，创建直线。
PROJECT
项目二 知识链接
2. 草图绘制 (2) 圆 命令打开方式： ◆【直接草图】→【曲线】→【圆】。 ◆【菜单】→【插入】→【草图曲线】→【圆】。 通过上述操作，系统打开如图2- 76“圆”对话框，其详
PROJECT
项目二 知识链接
表 2-17“矩形”主要选项功能介绍
选项
矩形方 法
按2点
按3点 从中心
输入模式
坐标模式 参数模式
功能介绍 指 定 矩 形 对 角 上 的 两 点 创 建 矩 形 ， 且 与 X c 轴 与 Yc 轴 平 行 。
第2章UG NX5标准教程草图
2.3草图操作
圆角 快速修剪和延伸 派生直线
草图镜像
偏置曲线
2.3草图操作
圆角
创建圆角的方法有两种，一种是修剪直线来创建圆角，另一种是不修 剪直线创建圆角。在选项中，还可以创建备选圆角。
快速修剪和延伸
快速修剪是在草图中修剪对象，以任一方向将曲线修剪至最近的交点
或选定的边界，可以修剪一条或多条曲线。 快速延伸对象是将曲线延伸至另一临近边界或选定的对象。
2.2绘制草图
样条曲线
样条曲线是构造曲面的重要曲线，计算机绘制样条曲线必须给出公式， 比如圆弧、椭圆、双曲线等，将一系列离散的点连接成光滑拟合的曲 线叫曲线拟合 根据极点:样条不通过定义的极点，定义的极点作为样条控制多边形 的顶点，有助于控制样条曲线的整体形状。 通过点:样条曲线通过每一个定义点，该方法用于逆向工程中的仿形 设计。 拟合：将一系列定义的点拟合成样条曲线，所有样条曲线上的点和定 义点之间的距离达到最小，该方法可以确保样条曲线的光顺。 垂直于平面:此方法需要选择样条曲线的起始平面，然后指定样条垂 直的下一个平面来构造样条曲线。
派生直线
派生直线是指在两条平行线之间创建一条与另一条直线平行的直线， 或者在两条不平行的直线之间创建一条平分线。
2.3草图操作
草图镜像
草图镜像就是镜像草图中的曲线，镜像曲线是指通过现有草图曲线创 建草图几何图形的镜像副本，并将此镜像曲线转化为参考直线。
偏置曲线
偏置曲线是指将草图平面上的曲线链指定偏置的距离来偏移曲线。
2.4草图约束
UG NX8.0机械设计基础及应用第二章_草图
SIEMENS UG NX 8.0
第二章 草图
本章要点：
◆ 理解草图功能； ◆ 掌握草图创建的方法；
◆ 掌握草图的约束；
◆ 掌握草图的编辑。
SIEMENS UG NX 8.0
草图特征概述
使用草图特征的场合：
◆ 实体模型的形状本身适合通过拉伸或旋转等操 作完成时，草图可以用作一个模型的基础特征；
◆ 使用草图创建扫描特征的引导路径或用作自由 形状特征的生成母线； ◆ 用户需要通过参数化控制曲线时。
在【草图曲线】工具条中单击 【圆】绘图工具条。
圆心和直径定圆
三点定圆
SIEMENS UG NX 8.0
5．创建矩形 功能：用3种方法中的一种来创建矩形。 按两点：通过两点创建矩形，所选两点分别为矩 形的两对角点 按三点：通过三点创建矩形 从中心：通过中心创建矩形
按两点
按三点
从中心
SIEMENS UG NX 8.0
半径：用于对圆弧或圆创建半径约束 周长：创建周长约束来控制直线或圆弧的长度
SIEMENS UG NX 8.0
几何约束
固定：将所选草图对象固定在某一位置 共线：约束两条或多条直线共线 水平：用于约束所选直线为水平线
竖直：用于约束所选直线为竖直线
平行：用于约束两条或多条直线相互平行 垂直：用于约束两条或多条直线相互垂直
SIEMENS UG NX 8.0
尺寸约束
自动判断：自动判断约束状态 水平：在两点之间创建水平尺寸的约束 竖直：在两点之间创建竖直距离的约束
平行：在两点之间创建平行距离的约束
垂直：在点和直线之间创建垂直距离的约束 角度：在两条不平行的直线之间创建角度约束
第二章 草图
本章要点：
◆ 理解草图功能； ◆ 掌握草图创建的方法；
◆ 掌握草图的约束；
◆ 掌握草图的编辑。
SIEMENS UG NX 8.0
草图特征概述
使用草图特征的场合：
◆ 实体模型的形状本身适合通过拉伸或旋转等操 作完成时，草图可以用作一个模型的基础特征；
◆ 使用草图创建扫描特征的引导路径或用作自由 形状特征的生成母线； ◆ 用户需要通过参数化控制曲线时。
在【草图曲线】工具条中单击 【圆】绘图工具条。
圆心和直径定圆
三点定圆
SIEMENS UG NX 8.0
5．创建矩形 功能：用3种方法中的一种来创建矩形。 按两点：通过两点创建矩形，所选两点分别为矩 形的两对角点 按三点：通过三点创建矩形 从中心：通过中心创建矩形
按两点
按三点
从中心
SIEMENS UG NX 8.0
半径：用于对圆弧或圆创建半径约束 周长：创建周长约束来控制直线或圆弧的长度
SIEMENS UG NX 8.0
几何约束
固定：将所选草图对象固定在某一位置 共线：约束两条或多条直线共线 水平：用于约束所选直线为水平线
竖直：用于约束所选直线为竖直线
平行：用于约束两条或多条直线相互平行 垂直：用于约束两条或多条直线相互垂直
SIEMENS UG NX 8.0
尺寸约束
自动判断：自动判断约束状态 水平：在两点之间创建水平尺寸的约束 竖直：在两点之间创建竖直距离的约束
平行：在两点之间创建平行距离的约束
垂直：在点和直线之间创建垂直距离的约束 角度：在两条不平行的直线之间创建角度约束
UG NX 9.0中文版基础实例教程PPT第2章
2.2.10 艺术样条
样条曲线是由一组点定义的光滑曲线，样条曲线经常用于精确地表示对象的造 型。本命令用于在工作窗口定义样条曲线的各定义点来生成样条曲线。 （1）类型 1）通过点：用于通过延伸曲线使其穿过定义点来创建样条。 2）根据极点：用于通过构造和操控样条极点来创建样条。 （2）点/极点位置 定义样条点或极点位置。 （3）参数化 1）次数：指定样条的阶次。样条的极点数不得少于次数。 2）匹配的结点位置：勾选此复选框，定义点所在的位置放置结点。 3）封闭：勾选此复选框，用于指定样条的起点和终点在同一个点，形成闭环。 （4）移动 在指定的方向上或沿指定的平面移动样条点和极点。 1）WCS：在工作坐标系的指定X、Y或Z方向上或沿WCS的一个主平面移动点或 极点。 2）视图：相对于视图平面移动极点或点。 3）矢量：用于定义所选极点或多段线的移动方向。
第2章 草图与曲线
2.1 进入草图环境
草图是位于指定平面上的曲线和点所组成的一个特征，其默认特征名为： SKETCH。草图由草图平面、草图坐标系、草图曲线和草图约束等组成；草图平面是 草图曲线所在的平面，草图坐标系的XY平面即为草图平面，草图坐标系由用户在建 立草图是确定。一个模型中可以包含多个草图，每一个草图都有一个名称，系统通 过草图名称对草图及其对象进行引用。 使用草图可以实现对曲线的参数化控制，可以很方便进行模型的修改，草图可 以用于以下几个方面： 1）需要对图形进行参数化时。 2）用草图来建立通过标准成型特征无法实现的形状。 3）将草图作为自由形状特征的控制线。 4）如果形状可以用拉伸、旋转或沿导引线扫描的方法建立，可将草图作为模 型的基础特征。
2.2.6 倒斜角
绘制倒角工具用于在二维和三维草图中对相邻的草图实体进行倒角处理。倒角 的形状和位置可由“角度距离”或“距离－距离”指定。 要倒斜角的曲线 1）选择直线：通过在相交直线上方拖动光标以选择多条直线，或按照一次选择 一条直线的方法选择多条直线。 2）修剪输入曲线：勾选此复选框，修剪倒斜角的曲线。 偏置 （1）倒斜角 1）对称：指定倒斜角与交点有一定距离，且垂直于等分线。 2）非对称：指定沿选定的两条直线分别测量的距离值。 3）偏置和角度：指定倒斜角的角度和距离值。 （2）距离 指定从交点到第一条直线的倒斜角的距离。 （3）距离1/距离2 设置从交点到第一条/第二条直线的倒斜角的距离。 （4）角度 设置从第一天直线到倒斜角的角度。 指定点：指定倒斜角的位置。
UG二维草图设计
a）俯视图
b）正二测视图
图2.3.1 工作坐标系（WCS）
3．基准坐标系（CSYS）
基准坐标系由单独的可选组件组成，如图2.3.2所示，包括： 整个CSYS、三个基准平面、三个基准轴及原点。
ZC YC XC
工作坐标系（WCS）
图2.3.2 基准坐标系（CSYS）
4．右手定则
常规的右手定则：如果坐标系的原点在右手掌，拇指向上 延伸的方向对应于某个坐标轴的方向，则可以利用常规的右 手定则确定其他坐标轴的方向。 旋转的右手定则：旋转的右手定则用于将矢量和旋转方向 关联起来。
2.2 进入与退出草图环境
1．进入草图环境的操作方法 2．选择草图平面 3．退出草图环境的操作方法
2.3 坐标系的介绍
1. 绝对坐标系（ACS）
绝对坐标系是原点在（０,０,０）的坐标系，是固定不变的。
2．工作坐标系（WCS）
工作坐标系包括坐标原点和坐标轴，如图2.3.1所示。它的轴通 常是正交的（即相互间为直角），并且遵守右手定则。 说明：工作坐标系不受修改操作（删除/平移等）的影响，但允 许非修改操作，如隐藏和分组。
a）要复制的对象
b）复制后的对象
图2.7.12 对象的复制
2.7.8 快速修剪
选择下拉菜单“编辑”|“快速修剪”命令，可以对 多余的曲线进行修剪部分
a）裁剪前
b）裁剪后
图2.7.13 快速裁剪
2.7.9 快速延伸
选择下拉菜单“编辑”|“快速延伸”命令，可以将 曲线延伸到下一个边界，如图2.7.14所示。
选取此边界曲线
选取此基准 平面作为草 图平面 a）创建前
关联点和基准轴
图2.7.21 相交操作
b）创建后的关联点和 基准轴
UGNX8.5中文版基础教程第二章草图绘制
草 图 绘 制草图的功能和作用草图的工作平面草图基本曲线的绘制草图的编辑与操作 草图约束本章主要介绍草图功能和作用、草图工作平面、草图基本曲线绘制和草图编辑与操作方面的相关知识，同时还介绍了草图约束的相关知识与操作技巧，在本章的最后针对实际的工作需求，介绍了显示/移除约束和转换至/自参考对象的方法。
通过本章的学习，读者可以掌握草图绘制方面的知识，为深入学习UG NX 8.5中文版知识奠定基础。
第 章2UG NX 8.5中文版基础教程2.1 草图的功能和作用草图是UG建模中建立参数化模型的一个重要工具。
通常情况下，用户的三维设计应该从草图设计开始，通过UG中提供的草图功能建立各种基本曲线，对曲线进行几何约束和尺寸约束，然后对二维草图进行拉伸、旋转或者扫掠就可以很方便地生成三维实体。
此后模型的编辑修改，主要在相应的草图中完成后即可更新模型。
本节将详细介绍草图功能和作用的相关知识。
2.1.1 草图绘制功能草图绘制功能为用户提供了一种二维绘图工具，在UG中，有两种方式可以绘制二维图，一种是利用基本画图工具，另一种是利用草图绘制功能。
二者都具有十分强大的曲线绘制功能。
但与基本画图工具相比，草图绘制功能还具有以下3个显著特点。
草图绘制环境中，修改曲线更加方便快捷。
草图绘制完成的轮廓曲线与拉伸或旋转等扫描特征生成的实体造型相关联，当草图对象被编辑以后，实体造型也紧接着发生相应的变化，即具有参数设计的特点。
在草图绘制过程中，可以对曲线进行尺寸约束和几何约束，从而精确确定草图对象的尺寸、形状和相互位置，以满足用户的设计要求。
2.1.2 草图的作用草图的作用主要体现在以下4点。
利用草图，用户可以快速地勾画出零件的二维轮廓曲线，再通过施加尺寸约束和几何约束，就可以精确地确定轮廓曲线的尺寸、形状和位置等。
草图绘制完成后，就可以用拉伸、旋转或扫掠生成实体造型。
草图绘制具有参数设计特点，它对于设计中某一需要进行反复修改的零件是非常有用的。
UG NX 12.0实例基础教程 项目2 草图绘制
【教学难点】 掌握垫板零件 的草图绘制的 技巧。
任务实施
拓展任务
实践任务
目标 完成垫板零件草图绘制
目标 完成机箱后盖草图绘制
目标 草图绘制课后练习题
1、知识链接
（1）草图的绘制与编辑
1、直线草图的绘制
直线绘制
2、矩形草图的 绘制 在“草图工具” 中单击图标，打 开“矩形”对话 框。创建矩形主 要有“指定两点 画矩形”、“指 定三点画矩形” 和“指定中心画 矩形”三种方法。
草图绘制基础知识
一、草图绘制的方法与步骤 1、新建一个模型文件 2、草图首选项设置 3、进入草图任务环境 4、绘制草图 5、退出草图
6、草图修改
二、草图工作平面 草图工作平面是草图依赖的绘制环境，要绘制草图首先要 选择平面（或创建草图平面），同一草图元素必须在同一 平面内完成。在UG NX中，创建草图工作平面的方法主要 有以下两种：“在平面上”和“基于路径”。
1、 尺寸约束
1） 自动判断的尺寸：根据鼠标指针的 位置自动判断尺寸约束类型（该功能用的 最多）。 2） 水平：约束XC方向数值。 3） 竖直：约束YC方向数值。 4） 平行：约束两点之间的距离。 5） 垂直：约束点与直线之间的距离。 6） 直径：约束圆或圆弧的直径。 7） 半径：约束圆或圆弧的半径。 8） 成角度：约束两条直线的夹角度数。 9） 周长：约束草图曲线元素的总长。
单独修剪 统一修剪
边界修剪
（1）草图的绘制与编辑
8、快速延伸草图编辑
将草图元素延伸到另一临近 曲线或选定的边界线处。“快速 延伸”工具与“快速修剪”工具 的使用方法相似，主要有主要有 “单独延伸”、“ 统一延伸”和 “ 边界延伸” 三种方法
统一延伸
单独延伸 边界延伸
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
将变为下一条曲线的起点。 在“草图工具”工具条中单击图标 ，将打开“配置文件”
对话框。绘图过程中，按住鼠标左键不放，可以在直线和圆 弧之间切换，如图2.2-2所示。 2．直线 在“草图工具”工具条中单击图标 ，将打开“直线”对话 框。可以指定直线起点和终点参数，如图2.2-3所示。 3．圆弧与圆 利用“圆”和“圆弧”工具，可以在草图环境中绘制圆与圆 弧轮廓线。其中圆和圆弧的绘制方法都有多种，具体方法介 绍如下。
当需要绘制草图时，单击“草图”图标，打开“创建草图” 对话框；然后，单击【确定】按钮，即可进入草图环境，如 图2.1-1所示。
2.1.1 草图工作平面
草图工作平面的选择是草图绘制的第一步，要创建的所有草 图元素都必须在指定的平面内完成。在UG NX中，创建草图 工作平面的方法主要有以下两种。
第二章UGNX草图
轨迹上】选项； （2）选择路径（即曲线轨迹），在对话框中设置平面位置、
平面方位等参数，如图2.1-5所示。
第二章UGNX草图
上一页 下一页 返回
2.1 草图的基本环境
此外，在“创建草图”对话框中，还可以通过对“草图方位” 选项组的各选项进行设置，从而创建草图平面，“草图方位” 选项组中“参考”下拉列表如图2.1-6所示。
的方式确定点位置。 2．会话设置 主要用于控制视图方位、捕捉误差范围等，如图2.1-8所示。
第二章UGNX草图
上一页 下一页 返回
2.1 草图的基本环境
1）“设置”选项组 （1）捕捉角：用来控制捕捉误差允许的角度范围。 （2）改变视图方位：选择该复选框，在完成草图绘制切换到
建模环境后，视图方向也将发生改变；禁用该复选框，则切 换环境后视图方向不变。 （3）背景色：设置背景色的显示方法。
约束。 （4）显示对象颜色：在绘制草图时，系统将显示对象颜色。
第二章UGNX草图
上一页 下一页 返回
2.1 草图的基本环境
2）“草图原点”选项组 该选项组可以用来定义草图原点的位置。 （1）从平面选择自动判断：在指定原点时，系统将根据平面
自动判断原点位置； （2）投影工作部件原点：在指定原点时，系统将按照投影点
第2章 草图
2.1 2.2 2.3 2.4 2.5
草图的基本环境 草图曲线创建 草图的基本操作 草图的约束 草图综合实例
第二章UGNX草图
2.1 草图的基本环境
只有在草图的基本环境中才能进行草图的创建，也就是说草 图的基本环境是绘制草图的基础。该环境提供了在UG NX中 草图的绘制、操作以及约束等与草图有关的所有工具。
第二章UGNX草图
上一页 返回
2.2 草图曲线创建
创建和编辑草图是草绘图形的主要内容，通过“草图曲线” 工具栏可以在草图中创建轮廓、直线、圆弧、圆、圆角、矩 形和样条曲线等基本几何元素，为三维建模或编辑模型提供 参数依据。
“草图工具”功能主要用于绘制和编辑各种草图曲线，工具 条如图2.2-1所示。该工具条中主要按钮的作用如下。
第二章UGNX草图
上一页 下一页 返回
2.1 草图的基本环境
2）默认名称前缀 通过对该选项组中各文本框内容的修改，可以改变各草图元
素名称的前缀。 3．部件设置 在选项卡中单击各类元素后的颜色块，将打开“颜色”对话
框。可以对各种元素颜色进行设置，单击【继承自用户默认 设置】按钮，将恢复系统默认的颜色，以便选择新的颜色， 如图2.1-9所示。
下一页 返回
2.1 草ห้องสมุดไป่ตู้的基本环境
1．在平面上 以平面为基础来创建所需的草图工作平面。在“平面选项”
下拉列表中，提供以下3种指定草图工作平面的方式。 1）现有平面 指定坐标系中的基准面作为草图平面，或选择三维实体中的
任意一个面作为草图平面。 （1）在“创建草图”对话框中，选择“平面选项”下拉列表
1．草图样式 主要用于设置草图尺寸、文本高度，以及控制草图原点的确
定方式。 1）“设置”选项组 （1）尺寸标签：确定尺寸表示方式。单击【值】选项时，所
标注的尺寸将仅显示测量值。 （2）屏幕上固定文本高度：可在下面的【文本高度】文本框
中输入文本高度。 （3）创建自动判断的约束：在绘制草图时，系统将自动判断
（2）单击“创建基准坐标系”按钮，打开“基准CSYS”对话 框。
（3）建立新的坐标系，单击【确定】按钮返回，如图2.1-4所 示。
2．在轨迹上 以已有直线、圆、实体边线、圆弧等曲线为基础，选择与曲
线轨迹垂直、平行等各种不同关系形成的平面为草图平面。 （1）在“创建草图”对话框的“类型”选择下拉列表中【在
（1） 配置文件（连续线）：用于创建连续并且连接的直线 或圆弧。
（2） 快速修剪：用于修剪、删除曲线。选择相交的曲线， 将会从曲线的交点处打断。
（3） 快速延伸：用于将曲线延伸至某一个对象。
第二章UGNX草图
下一页 返回
2.2 草图曲线创建
1．配置文件 用于创建一系列连续的直线和圆弧，而且前一条曲线的终点
中的【现有平面】选项。 （2）在绘图区选择一个已有平面，以此来作为草绘的工作平
面，如图2.1-2所示。
第二章UGNX草图
上一页 下一页 返回
2.1 草图的基本环境
2）创建平面 借助现有平面、实体及线段等元素为参照，创建一个新的平
面，然后用此平面作为草图平面。 （1）在“平面选项”下拉列表中单击【创建平面】选项。 （2）单击“完整平面工具”按钮，打开“平面”对话框。 （3）选择所需参考平面，并在“平面”对话框中输入相应参
数，创建出所需平面。 （4）单击【确定】按钮返回“创建草图”对话框，选择此平
面作为草绘平面，如图2.1-3所示。 3）创建基准坐标系 首先，创建一个新的坐标系，然后，通过选择新坐标系中的
基准面来作为草绘工作平面。
第二章UGNX草图
上一页 下一页 返回
2.1 草图的基本环境
（1）在“平面选项”下拉列表中单击【创建基准坐标系】选 项。
2.1.2 设置基本参数
在草图的工作环境中，为了更准确、有效地绘制草图，需要 进行草图文本高度、小数位数和默认前缀名称等基本参数的 设置。
单击【首选项】/【草图】选项，弹出“草图首选项”对话框， 如图2.1-7所示。主要选项含义如下。
第二章UGNX草图
上一页 下一页 返回
2.1 草图的基本环境
对话框。绘图过程中，按住鼠标左键不放，可以在直线和圆 弧之间切换，如图2.2-2所示。 2．直线 在“草图工具”工具条中单击图标 ，将打开“直线”对话 框。可以指定直线起点和终点参数，如图2.2-3所示。 3．圆弧与圆 利用“圆”和“圆弧”工具，可以在草图环境中绘制圆与圆 弧轮廓线。其中圆和圆弧的绘制方法都有多种，具体方法介 绍如下。
当需要绘制草图时，单击“草图”图标，打开“创建草图” 对话框；然后，单击【确定】按钮，即可进入草图环境，如 图2.1-1所示。
2.1.1 草图工作平面
草图工作平面的选择是草图绘制的第一步，要创建的所有草 图元素都必须在指定的平面内完成。在UG NX中，创建草图 工作平面的方法主要有以下两种。
第二章UGNX草图
轨迹上】选项； （2）选择路径（即曲线轨迹），在对话框中设置平面位置、
平面方位等参数，如图2.1-5所示。
第二章UGNX草图
上一页 下一页 返回
2.1 草图的基本环境
此外，在“创建草图”对话框中，还可以通过对“草图方位” 选项组的各选项进行设置，从而创建草图平面，“草图方位” 选项组中“参考”下拉列表如图2.1-6所示。
的方式确定点位置。 2．会话设置 主要用于控制视图方位、捕捉误差范围等，如图2.1-8所示。
第二章UGNX草图
上一页 下一页 返回
2.1 草图的基本环境
1）“设置”选项组 （1）捕捉角：用来控制捕捉误差允许的角度范围。 （2）改变视图方位：选择该复选框，在完成草图绘制切换到
建模环境后，视图方向也将发生改变；禁用该复选框，则切 换环境后视图方向不变。 （3）背景色：设置背景色的显示方法。
约束。 （4）显示对象颜色：在绘制草图时，系统将显示对象颜色。
第二章UGNX草图
上一页 下一页 返回
2.1 草图的基本环境
2）“草图原点”选项组 该选项组可以用来定义草图原点的位置。 （1）从平面选择自动判断：在指定原点时，系统将根据平面
自动判断原点位置； （2）投影工作部件原点：在指定原点时，系统将按照投影点
第2章 草图
2.1 2.2 2.3 2.4 2.5
草图的基本环境 草图曲线创建 草图的基本操作 草图的约束 草图综合实例
第二章UGNX草图
2.1 草图的基本环境
只有在草图的基本环境中才能进行草图的创建，也就是说草 图的基本环境是绘制草图的基础。该环境提供了在UG NX中 草图的绘制、操作以及约束等与草图有关的所有工具。
第二章UGNX草图
上一页 返回
2.2 草图曲线创建
创建和编辑草图是草绘图形的主要内容，通过“草图曲线” 工具栏可以在草图中创建轮廓、直线、圆弧、圆、圆角、矩 形和样条曲线等基本几何元素，为三维建模或编辑模型提供 参数依据。
“草图工具”功能主要用于绘制和编辑各种草图曲线，工具 条如图2.2-1所示。该工具条中主要按钮的作用如下。
第二章UGNX草图
上一页 下一页 返回
2.1 草图的基本环境
2）默认名称前缀 通过对该选项组中各文本框内容的修改，可以改变各草图元
素名称的前缀。 3．部件设置 在选项卡中单击各类元素后的颜色块，将打开“颜色”对话
框。可以对各种元素颜色进行设置，单击【继承自用户默认 设置】按钮，将恢复系统默认的颜色，以便选择新的颜色， 如图2.1-9所示。
下一页 返回
2.1 草ห้องสมุดไป่ตู้的基本环境
1．在平面上 以平面为基础来创建所需的草图工作平面。在“平面选项”
下拉列表中，提供以下3种指定草图工作平面的方式。 1）现有平面 指定坐标系中的基准面作为草图平面，或选择三维实体中的
任意一个面作为草图平面。 （1）在“创建草图”对话框中，选择“平面选项”下拉列表
1．草图样式 主要用于设置草图尺寸、文本高度，以及控制草图原点的确
定方式。 1）“设置”选项组 （1）尺寸标签：确定尺寸表示方式。单击【值】选项时，所
标注的尺寸将仅显示测量值。 （2）屏幕上固定文本高度：可在下面的【文本高度】文本框
中输入文本高度。 （3）创建自动判断的约束：在绘制草图时，系统将自动判断
（2）单击“创建基准坐标系”按钮，打开“基准CSYS”对话 框。
（3）建立新的坐标系，单击【确定】按钮返回，如图2.1-4所 示。
2．在轨迹上 以已有直线、圆、实体边线、圆弧等曲线为基础，选择与曲
线轨迹垂直、平行等各种不同关系形成的平面为草图平面。 （1）在“创建草图”对话框的“类型”选择下拉列表中【在
（1） 配置文件（连续线）：用于创建连续并且连接的直线 或圆弧。
（2） 快速修剪：用于修剪、删除曲线。选择相交的曲线， 将会从曲线的交点处打断。
（3） 快速延伸：用于将曲线延伸至某一个对象。
第二章UGNX草图
下一页 返回
2.2 草图曲线创建
1．配置文件 用于创建一系列连续的直线和圆弧，而且前一条曲线的终点
中的【现有平面】选项。 （2）在绘图区选择一个已有平面，以此来作为草绘的工作平
面，如图2.1-2所示。
第二章UGNX草图
上一页 下一页 返回
2.1 草图的基本环境
2）创建平面 借助现有平面、实体及线段等元素为参照，创建一个新的平
面，然后用此平面作为草图平面。 （1）在“平面选项”下拉列表中单击【创建平面】选项。 （2）单击“完整平面工具”按钮，打开“平面”对话框。 （3）选择所需参考平面，并在“平面”对话框中输入相应参
数，创建出所需平面。 （4）单击【确定】按钮返回“创建草图”对话框，选择此平
面作为草绘平面，如图2.1-3所示。 3）创建基准坐标系 首先，创建一个新的坐标系，然后，通过选择新坐标系中的
基准面来作为草绘工作平面。
第二章UGNX草图
上一页 下一页 返回
2.1 草图的基本环境
（1）在“平面选项”下拉列表中单击【创建基准坐标系】选 项。
2.1.2 设置基本参数
在草图的工作环境中，为了更准确、有效地绘制草图，需要 进行草图文本高度、小数位数和默认前缀名称等基本参数的 设置。
单击【首选项】/【草图】选项，弹出“草图首选项”对话框， 如图2.1-7所示。主要选项含义如下。
第二章UGNX草图
上一页 下一页 返回
2.1 草图的基本环境
