直流无刷汽车水泵

无感无刷汽油泵驱动原理
无感无刷汽油泵是一种高效节能的燃油供应系统，它通过控制电子控
制单元(ECU)来实现对燃油供应的精确控制。

它采用了无刷直流电机和电
子控制技术，将燃油供应与发动机的工作状态相匹配，从而提高燃油效率
和发动机的性能。

1.电子控制单元(ECU)：ECU是无感无刷汽油泵的控制中枢，它接收
并处理来自各种传感器的信号，如发动机转速、气温、氧气传感器等，并
根据这些信号控制燃油泵的工作状态。

2.无刷直流电机：无刷直流电机是无感无刷汽油泵的核心部件，它通
过电磁感应原理将电能转换为机械能，同时不需要接触式的碳刷与电机转
子接触，从而避免了机械磨损和能量损耗。

无刷直流电机具有高效、可靠、无噪音、寿命长等特点。

3.调速器：调速器是控制无刷直流电机转速的关键部件，它通过控制
电压和电流的大小来调节电机的转速。

调速器通常采用脉宽调制技术(PWM)来实现对电机转速的精确控制。

4.传感器：无感无刷汽油泵还配备了各种传感器，如压力传感器、温
度传感器等，用于实时监测燃油系统的工作状态，并向ECU提供反馈信号。

ECU根据这些信号进行分析和处理，从而调整燃油泵的工作状态，以实现
燃油供应的精确控制。

总结来说，无感无刷汽油泵的驱动原理是通过ECU控制无刷直流电机
的工作状态，根据各种传感器的信号进行精确的调节，以实现燃油供应的
精确控制。

这种驱动方式不仅提高了燃油的利用率和发动机的性能，还具
有高效、可靠、寿命长等优点。

随着电子技术的不断发展，无感无刷汽油泵将在未来得到更广泛的应用。

汽车电子水泵工作原理汽车电子水泵是现代汽车发动机冷却系统中的重要组成部分，它通过电子控制单元（ECU）的指令，实现对发动机冷却液的循环和压力控制。

本文将详细介绍汽车电子水泵的工作原理，以帮助读者更好地理解汽车冷却系统的工作原理。

汽车电子水泵主要由电机、叶轮、控制单元和传感器等部件组成。

当发动机启动时，电子控制单元会根据发动机的工作状态和冷却液温度来控制水泵的工作。

在发动机冷却液温度较低时，水泵工作在低速或停止状态，以减少能耗和加快发动机升温。

而在发动机工作时，水泵会根据需要调整转速，以保持发动机的正常工作温度。

水泵的工作原理主要是通过电机驱动叶轮旋转，从而产生吸入和压出冷却液的动力。

当电机启动时，叶轮开始旋转，从冷却液箱中吸入冷却液，然后通过水泵壳体的出口压出，并通过冷却系统循环。

在循环过程中，冷却液会带走发动机产生的热量，然后返回至发动机继续循环，以保持发动机的正常工作温度。

除了电机和叶轮的工作原理外，水泵的控制单元和传感器也起着至关重要的作用。

控制单元通过监测发动机的工作状态和冷却液温度，来实现对水泵的精准控制。

而传感器则用于监测水泵的转速和温度等参数，以确保水泵的正常工作和安全运行。

总的来说，汽车电子水泵通过电子控制单元的指令，实现对发动机冷却液的精准控制和循环，从而保证发动机的正常工作温度。

它的工作原理主要是通过电机驱动叶轮旋转，产生吸入和压出冷却液的动力，同时配合控制单元和传感器的监测和调节，以实现对冷却系统的智能化管理。

在实际使用中，汽车电子水泵的工作原理对于保障发动机的正常工作和延长发动机寿命具有重要意义。

因此，对于汽车电子水泵的工作原理有一定的了解，有助于及时发现和解决冷却系统的故障，以确保汽车的安全和可靠性。

热水循环泵的主要应用热水循环泵的主要应用？1、汽车水泵：汽车电子水泵，汽车电动水泵，汽车驻车加热器水泵，预热器水泵，汽车暖风循环，汽车发动机制冷等，汽车电池制冷，摩托车电动水泵等，工作环境要求：-40度-120度，20**年以前水泵市场主要被德国韦巴斯特所占用，但20**年这个格局将被深-鹏-电-子所打破。

2、太阳能水泵：利用太阳能板直接驱动水泵工作，太阳能水泵具有三大功能：（1）节能，比普通直流水泵节能35%（2）软启动功能，功率到达1W内可正常启动（3）可方便设定各种保护功能，如过压，过流，温度保护等3、食品级水泵：主要用洗碗机水泵，咖啡壶水泵，饮水机水泵，水泵选用符合食品级标准的材料，可在100高温下长期工作。

4、冷暖床垫水泵：水冷床垫水泵、水暖床垫水泵、汽车坐垫水泵，要求：噪音低，28dB内才能满足正常要求，目前国内容很多厂家是做不到的，深-鹏-电-子可以做到25dB，主要是出口韩国。

5、电脑水冷水泵：客户群主要是DIY市场，要求噪音低，冲劲强悍，目前国内90%的市场是被深-鹏占据。

6、热水器水泵：很多厂家已改用直流无刷水泵，特别是在新加坡、马来西亚等东南亚国家。

因为它安全、节能、体积小、寿命长、调节方便。

这个行业，以前市场一直被德国水泵所占据，深-鹏-水-泵可以占到东南亚80%的市场。

7、冷水机水泵：这个行业不得不再提一下深-鹏-电-子，把国内的中小型冷水机由以前的隔膜泵全部换成了直流无刷水泵，水泵也成为了中小型冷水机水泵行业的标准，增压稳定，噪音低，寿命是隔膜泵的近10倍。

8、空调制冷水泵：广泛应用于通信机柜散热，机床设备水循环散热等。

9、地暖循环水泵，太阳能喷泉水泵、移动式热水器水泵，可移式洗澡机水泵等。

汽车电子水泵工作原理汽车电子水泵是现代汽车发动机冷却系统中的重要组成部分，它通过电子控制系统实现对冷却液的循环，有效地降低发动机温度，保障发动机正常运转。

本文将围绕汽车电子水泵的工作原理展开讲解，帮助读者深入了解汽车冷却系统的核心部件。

首先，汽车电子水泵的工作原理可以分为两个方面来解释，即电子控制和水泵结构。

在电子控制方面，汽车电子水泵通过车载电子控制单元（ECU）来实现对水泵的控制。

ECU会根据发动机的工作状态、温度和负荷等参数来控制水泵的启停和转速，从而保证发动机在不同工况下的冷却需求。

这种智能化的控制方式，使得水泵能够更加高效地工作，降低能耗，延长使用寿命。

其次，从水泵结构的角度来看，汽车电子水泵通常由电机、叶轮和外壳组成。

电机是水泵的动力源，它通过电能转换为机械能，带动叶轮旋转，从而将冷却液吸入并压送至发动机冷却系统中。

叶轮则起到了增压和循环冷却液的作用，其结构设计和材料选择对水泵的性能有着重要影响。

外壳则是水泵的保护壳体，起到固定和密封的作用，同时也能够降低噪音和振动。

在汽车电子水泵工作时，冷却液会被吸入水泵，经过叶轮的增压作用后，流入发动机冷却通道，吸收发动机产生的热量，然后再被泵送回水泵进行循环。

这样不断循环的过程，能够有效地带走发动机的热量，保持发动机在适宜的工作温度范围内，避免发动机过热，保障发动机的正常运转。

此外，汽车电子水泵还具有自动排气和自动泄压的功能。

当发动机停止工作后，水泵会自动排除冷却系统中的气泡，防止气锁现象的发生；在发动机过热时，水泵会自动泄压，减轻冷却系统的压力，保护系统的安全运行。

总的来说，汽车电子水泵是一项关键的汽车动力系统部件，它通过智能化的电子控制和高效的水泵结构，实现对发动机冷却系统的精准控制和循环冷却，保障发动机的正常工作。

了解汽车电子水泵的工作原理，有助于驾驶者更好地掌握汽车的工作原理，提高驾驶安全性和驾驶体验。

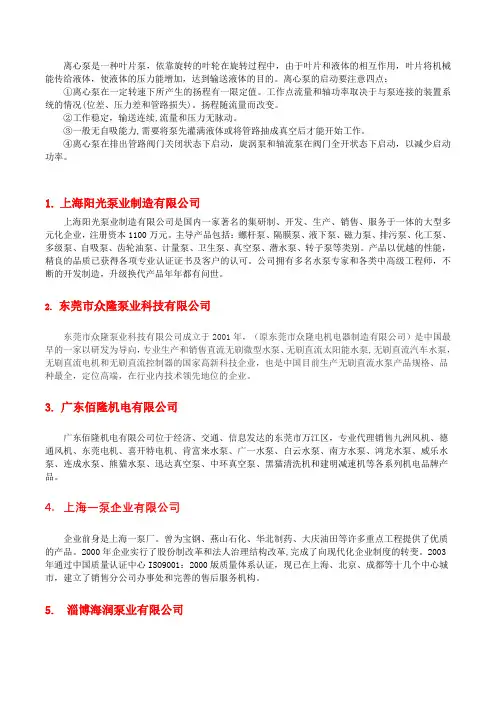

离心泵是一种叶片泵，依靠旋转的叶轮在旋转过程中，由于叶片和液体的相互作用，叶片将机械能传给液体，使液体的压力能增加，达到输送液体的目的。

离心泵的启动要注意四点：①离心泵在一定转速下所产生的扬程有一限定值。

工作点流量和轴功率取决于与泵连接的装置系统的情况(位差、压力差和管路损失)。

扬程随流量而改变。

②工作稳定，输送连续,流量和压力无脉动。

③一般无自吸能力,需要将泵先灌满液体或将管路抽成真空后才能开始工作。

④离心泵在排出管路阀门关闭状态下启动，旋涡泵和轴流泵在阀门全开状态下启动，以减少启动功率。

1.上海阳光泵业制造有限公司上海阳光泵业制造有限公司是国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，注册资本1100万元。

主导产品包括：螺杆泵、隔膜泵、液下泵、磁力泵、排污泵、化工泵、多级泵、自吸泵、齿轮油泵、计量泵、卫生泵、真空泵、潜水泵、转子泵等类别。

产品以优越的性能，精良的品质已获得各项专业认证证书及客户的认可。

公司拥有多名水泵专家和各类中高级工程师，不断的开发制造，升级换代产品年年都有问世。

2.东莞市众隆泵业科技有限公司东莞市众隆泵业科技有限公司成立于2001年，（原东莞市众隆电机电器制造有限公司）是中国最早的一家以研发为导向，专业生产和销售直流无刷微型水泵、无刷直流太阳能水泵,无刷直流汽车水泵，无刷直流电机和无刷直流控制器的国家高新科技企业，也是中国目前生产无刷直流水泵产品规格、品种最全，定位高端，在行业内技术领先地位的企业。

3.广东佰隆机电有限公司广东佰隆机电有限公司位于经济、交通、信息发达的东莞市万江区，专业代理销售九洲风机、德通风机、东莞电机、喜开特电机、肯富来水泵、广一水泵、白云水泵、南方水泵、鸿龙水泵、威乐水泵、连成水泵、熊猫水泵、迅达真空泵、中环真空泵、黑猫清洗机和建明减速机等各系列机电品牌产品。

4.上海一泵企业有限公司企业前身是上海一泵厂。

曾为宝钢、燕山石化、华北制药、大庆油田等许多重点工程提供了优质的产品。

深圳中科世纪-12v/24v无刷直流水泵1. 产品系列：--(DC30系列尺寸: 34mmx36mmx39mm)电压范围：DC4.5v-12v; 扬程范围：0.4m-3m; 流量范围：100-240L/H--(DC40系列尺寸: 86mmx63mmx48mm)电压范围：DC 5v-24v; 扬程范围：1.5m-7m; 流量范围：250-1080L/H--(DC50系列尺寸: 100mmx84mmx64mm)电压范围：DC12v-24v; 扬程范围：2m-15m; 流量范围：820-3600L/H2.参数范围：电压范围：DC 12V-DC 24V电流范围：1.5A-3.8A扬程范围：2M-15M流量范围：800L/H-3600L/H功率范围：18W-86.4W工作温度：-35摄氏度—100摄氏度工作要求：连续不停噪音：≤ 40dB（1米的距离）调速(调流量，调扬程)：只适用于三相无刷直流水泵3.产品优点：1.体积小,效率高，功耗低，抗干扰能力强，运行平稳。

2.无碳刷，无污染，电子换向，寿命长达30000小时。

3.电机的定子和电路板部分采用环氧树脂灌封并与转子完全隔离，可以水下安装而完全防水。

4.水泵轴心采用高性能陶瓷轴，精度高，耐磨性好，噪音低，可达40分贝以下。

5.水泵可以用于泵水,油,酸和碱溶液，耐酸碱。

6.有各种电源供给:太阳能电池板、直流电源和电池。

7.水泵系列中的三相程序驱动水泵可以实现PWM调速，模拟信号调速，可调节流量及扬程，可订做音乐喷泉。

8.水泵中的三相直流水泵为软启动，启动功耗小，泵体采用耐高温材料，可长期在100度水温中使用。

9.水泵和相关控制系统可以根据客户需求来定制。

10.通过CE认证。

4. 产品应用：可用于:自动化设备水循环，水制冷等电器,饮水机，卫浴产品，水暖床垫，空调抽水，鱼缸，桌面工艺品，足浴盆，水暖床垫，热水器，电脑水冷，水冷风扇，医疗器械，制药系统，化工，循环系统，冷却散热系统，制冷系统，太阳能喷泉，小型灌溉系统, 水处理系统，小型供水系统，汽车循环系统，机床，家用电器, 热水循环系统等.。

无刷水泵的原理无刷水泵是一种采用无刷直流电机作为驱动源的水泵设备。

与传统水泵相比，无刷水泵具有体积小、重量轻、高效节能、寿命长、稳定性好等优点。

它广泛应用于工业、建筑、医疗设备、汽车等领域。

无刷水泵的工作原理可以简单概括为：由电机驱动转子旋转，通过叶片产生离心力将液体吸进泵体，然后通过泵体排出。

下面我将更详细地解释无刷水泵的工作原理，具体分为无刷电机和泵浦两个部分。

1. 无刷电机部分：无刷电机是指不需要使用传统刷子和换向器来进行电机转子的换向的电机。

它由转子和定子两部分组成。

定子部分包含若干个线圈，每个线圈都与一个驱动器（通常是功率晶体管）连接，并通过电流进行驱动。

转子上装有永磁体，当定子线圈通电后，会产生电磁力使转子旋转。

无刷电机通过电流反馈控制功率晶体管的导通和关断，实现转子的定位和运转。

通常使用霍尔传感器来检测转子的位置，并将该信息反馈给控制器，控制器通过算法计算出最佳的功率晶体管的导通和关断时间，从而使得转子旋转更加稳定。

这种无刷电机结构使得转子无需换向，摩擦损耗小，因此效率高、寿命长。

2. 泵浦部分：泵浦部分是将电机转换的动力转化为液体的流动能力。

泵浦通常由泵体、叶轮和外壳等组成。

泵体内部设置有叶轮，叶轮通过电机转子的旋转产生离心力，使液体受到吸引而进入泵体。

叶轮的形状和数量会影响泵浦的性能。

同时，外壳还提供了一个密闭的空间，确保液体只能通过进出口流动，增强了泵浦的密封性和效率。

在无刷水泵中，泵浦和无刷电机之间通过轴连接，电机转子通过轴直接驱动泵浦的叶轮旋转。

当电机启动后，电机转子开始旋转，通过叶轮的旋转产生离心力将液体吸入泵体，液体经过泵体之后，被压缩并推出泵体，从而形成了液体的流动。

总结起来，无刷水泵的工作原理是通过无刷电机将电能转化为动力，驱动泵浦产生流动能力，从而实现了对液体的吸入和排出。

无刷电机的优势在于无需换向，摩擦小，寿命长；而泵浦则通过叶轮产生离心力，实现液体的流动。

这种新型水泵具有体积小、重量轻、高效节能、寿命长、稳定性好等特点，被广泛应用于各行各业。

无刷直流水泵产品简介选型样本使用说明书版权所有深圳市中科世纪科技有限公司Big world technology co,.ltd水泵原理无刷直流磁力驱动泵的磁铁与叶轮注塑成一体组成电机的转子，转子中间有轴套，通过高性能陶瓷轴固定在壳体中，电机的定子与电路板部分采用环氧树脂胶灌封于泵体中，定子与转子之间有一层薄壁隔离，无需配以传统的机械轴封，因而是完全密封。

电机的扭力是通过矽钢片（定子）上的线圈通电后产生磁场带动永磁磁铁（转子）工作运转。

对磁体进行n (n为偶数) 级充磁使磁体部分相互组成完整藕合的磁力系统。

当定子线圈产生的磁极与磁铁的磁极处于异极相对，即两个磁极间的位移角Φ＝0，此时磁系统的磁能最低；当磁极转动到同极相对，即两个磁极间的位移角Φ＝2π/n，此时磁系统的磁能最大。

去掉外力后，由于磁系统的磁极相互排斥，磁力将使磁体恢复到磁能最低的状态。

于是磁体产生运动，带动磁转子旋转。

无刷直流水泵通过电子换向，无需使用碳刷，磁体转子和定子矽钢片都有多级磁场，当磁体转子相对定子旋转一个角度后会自动改变磁极方向，使转子始终保持同级排斥，从而使无刷直流磁力隔离泵有较高的转速和效率。

磁力隔离泵的定子与转子完全隔离，完全避免了传统的电机式无刷直流水泵存在的液体泄漏问题。

而且可以完全潜水使用并且完全防水，液体介质可以进入水泵的转子起到润滑和带走热量的作用，从而有效的提高了泵的使用寿命及性能。

无刷直流水泵（新型磁力隔离泵）的优点磁力泵是一种通过磁力传动来实现无接触力矩传递从而以静密封取代动密封，使泵达到完全无泄漏。

由于泵轴、内磁转子被泵体、隔离套完全封闭，从而彻底解决了“跑、冒、滴、漏”问题，消除了易燃、易爆、有毒、有害介质通过泵密封泄漏的安全隐患，有力地保证了职工的身心健康和安全生产。

与电机式直流无刷水泵相比，磁力泵具有以下优点：1．泵轴由动密封变成封闭式静密封，彻底避免了介质泄漏。

可以水陆两用，并且完全防水。

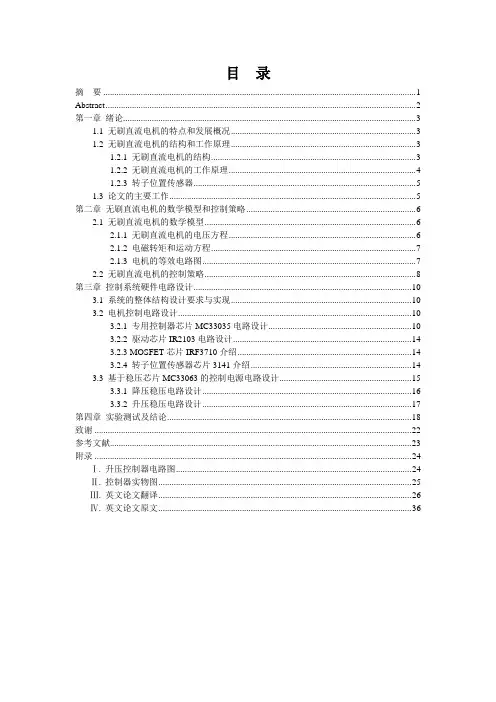

目录摘要 (1)Abstract (2)第一章绪论 (3)1.1 无刷直流电机的特点和发展概况 (3)1.2 无刷直流电机的结构和工作原理 (3)1.2.1 无刷直流电机的结构 (3)1.2.2 无刷直流电机的工作原理 (4)1.2.3 转子位置传感器 (5)1.3 论文的主要工作 (5)第二章无刷直流电机的数学模型和控制策略 (6)2.1 无刷直流电机的数学模型 (6)2.1.1 无刷直流电机的电压方程 (6)2.1.2 电磁转矩和运动方程 (7)2.1.3 电机的等效电路图 (7)2.2 无刷直流电机的控制策略 (8)第三章控制系统硬件电路设计 (10)3.1 系统的整体结构设计要求与实现 (10)3.2 电机控制电路设计 (10)3.2.1 专用控制器芯片MC33035电路设计 (10)3.2.2 驱动芯片IR2103电路设计 (14)3.2.3 MOSFET芯片IRF3710介绍 (14)3.2.4 转子位置传感器芯片3141介绍 (14)3.3 基于稳压芯片MC33063的控制电源电路设计 (15)3.3.1 降压稳压电路设计 (16)3.3.2 升压稳压电路设计 (17)第四章实验测试及结论 (18)致谢 (22)参考文献 (23)附录 (24)Ⅰ. 升压控制器电路图 (24)Ⅱ. 控制器实物图 (25)Ⅲ. 英文论文翻译 (26)Ⅳ. 英文论文原文 (36)汽车水泵用永磁无刷电机控制器的设计摘要无刷直流电机控制系统集电机、逆变电路、检测元件、控制软件和硬件于一体，具有高可靠、高效率、寿命长、调速方便等优点，在电动调速领域有着广泛的应用。

本文首先分析了无刷直流电机特点、发展情况及工作原理，介绍了无刷直流电机的数学模型和控制策略。

然后介绍了无刷直流电机专用控制芯片MC33035的工作原理，并基于该芯片设计控制电路，转子位置传感器检测电机转子位置，产生位置信号，进而由控制电路产生驱动信号，控制功率开关开断，从而控制电枢绕组电流通断，实现电机控制，此外还可通过PWM技术调节电枢电压实现调速。

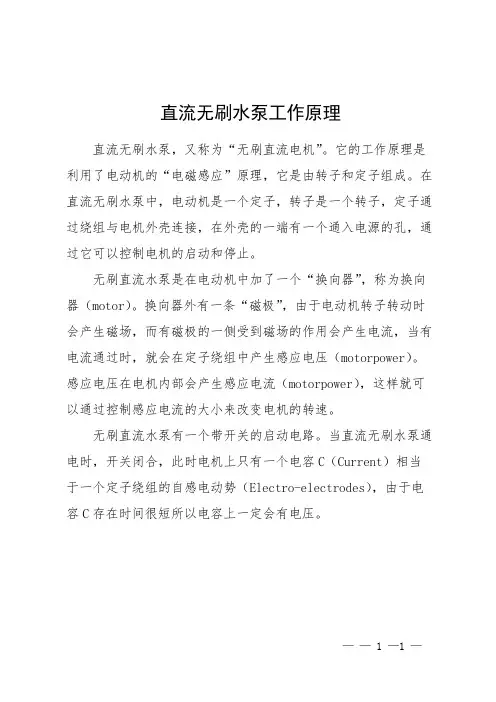

直流无刷水泵工作原理
直流无刷水泵，又称为“无刷直流电机”。

它的工作原理是利用了电动机的“电磁感应”原理，它是由转子和定子组成。

在直流无刷水泵中，电动机是一个定子，转子是一个转子，定子通过绕组与电机外壳连接，在外壳的一端有一个通入电源的孔，通过它可以控制电机的启动和停止。

无刷直流水泵是在电动机中加了一个“换向器”，称为换向器（motor）。

换向器外有一条“磁极”，由于电动机转子转动时会产生磁场，而有磁极的一侧受到磁场的作用会产生电流，当有电流通过时，就会在定子绕组中产生感应电压（motorpower）。

感应电压在电机内部会产生感应电流（motorpower），这样就可以通过控制感应电流的大小来改变电机的转速。

无刷直流水泵有一个带开关的启动电路。

当直流无刷水泵通电时，开关闭合，此时电机上只有一个电容C（Current）相当于一个定子绕组的自感电动势（Electro-electrodes），由于电容C存在时间很短所以电容上一定会有电压。
