机电一体化系统执行元件的选择与设计.共100页

机电一体化系统设计一、概论1、机电一体化：是在机械的主功能、动力功能、信息功能和控制功能上引进微电子技术，并将机械装置与电子装置用相关软件有机结合而构成系统的总称。

2、对检测传感器的要求：要求检测传感器具有高精度、高灵敏度和高可靠性。

3、检测传感技术的主要难点：提高可靠性、精度和灵敏度。

需要研究的问题有：①提高各种敏感材料和元件灵敏度及可靠性②改进传感器结构，开发温度与湿度、视觉与触觉同时存在的符合传感器③研究在线检测技术，提高抗干扰能力④研究具有自动诊断与自动补偿功能的传感器。

4、自动控制：自动控制是指在没有人参与的情况下，通过控制装置使被控制的对象或控制过程自动的按照预定的规律运行。

5、系统总体技术：系统总体技术是一种从整体目标出发，用系统的观点和方法将总体分解成若干功能单元，找出能完成各个功能的技术方案，再把功能与技术方案组合成方案组进行分析、评价和优选的综合应用技术。

6、系统总体技术包括：插件、接口转换、软件开发、微机应用技术、控制系统的成套性和成套设备自动化技术。

7、系统总体技术需要研究的问题：①软件开发与应用技术，包括过程参数应用软件、实时精度补偿软件②研究接插件技术，体改可靠性③通过接口和数据总线标准化④控制系统成套性和成套设备自动化⑤软件的标准化。

8、机电一体化系统由机械系统、信息处理系统、动力系统、传感检测系统、执行元件系统五个系统组成。

9、系统的五种内部功能：即主功能、动力功能、计策功能、控制功能、构造功能。

主功能是实现系统“目的功能”直接必须的功能，主要是对物质、能量、信息及其相互结合进行变换、传递和存储。

动力功能的作用是根据系统内部信息和外部信息对整个系统进行控制，使系统正常运转，实时“目的功能”。

而构造功能则是使构成系统的子系统及元、部件维持所定的时间和空间上的相互关系所必须的功能。

10、机电一体化系统设计的考虑方法同城有：几点互补法、融合法和组合法。

11、系统工程是组织管理系统的规划、研究、设计、制造、试验和使用的科学方法，是一种对所有系统都具有普遍意义的科学方法。

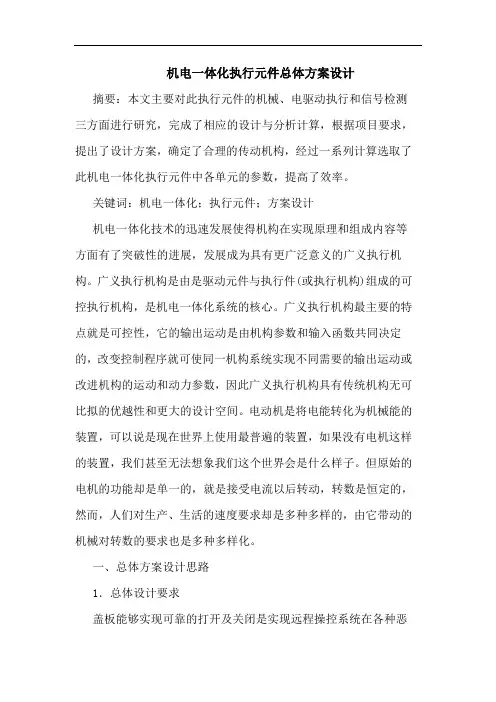

机电一体化执行元件总体方案设计摘要：本文主要对此执行元件的机械、电驱动执行和信号检测三方面进行研究，完成了相应的设计与分析计算，根据项目要求，提出了设计方案，确定了合理的传动机构，经过一系列计算选取了此机电一体化执行元件中各单元的参数，提高了效率。

关键词：机电一体化；执行元件；方案设计机电一体化技术的迅速发展使得机构在实现原理和组成内容等方面有了突破性的进展，发展成为具有更广泛意义的广义执行机构。

广义执行机构是由是驱动元件与执行件(或执行机构)组成的可控执行机构，是机电一体化系统的核心。

广义执行机构最主要的特点就是可控性，它的输出运动是由机构参数和输入函数共同决定的，改变控制程序就可使同一机构系统实现不同需要的输出运动或改进机构的运动和动力参数，因此广义执行机构具有传统机构无可比拟的优越性和更大的设计空间。

电动机是将电能转化为机械能的装置，可以说是现在世界上使用最普遍的装置，如果没有电机这样的装置，我们甚至无法想象我们这个世界会是什么样子。

但原始的电机的功能却是单一的，就是接受电流以后转动，转数是恒定的，然而，人们对生产、生活的速度要求却是多种多样的，由它带动的机械对转数的要求也是多种多样化。

一、总体方案设计思路1．总体设计要求盖板能够实现可靠的打开及关闭是实现远程操控系统在各种恶劣环境下可靠地执行勤务和值守任务的保障，也是远程操控系统实现从勤务状态到戒备值守状态快捷、可靠、准确转换的关键。

因此，为使此机电一体化执行元件在远程操控的各种工作状况下均能可靠地工作，其总体设计应满足如下要求：(1)应保证盖板在关闭状态下，密封可靠．具有防雨、防潮、防盐雾侵入等功能，并且使关闭后的盖板结构牢同，具有防盗、防撬和防撞击功能。

保证此机电一体化执行元件在承受较大的外力撞击后，仍能正常可靠地工作，盖板仍能正常、轻松地开启。

(2)盖板的开启和关闭应平稳、可靠、快捷，并可同时实现自动扁闭和应急人工手动启闭。

具有机电联动互锁功能，保证自动启闭可靠、准确，手动扁闭轻松、方便，不误动，不锁死。
