医学成像技术之三维重建技术讲义

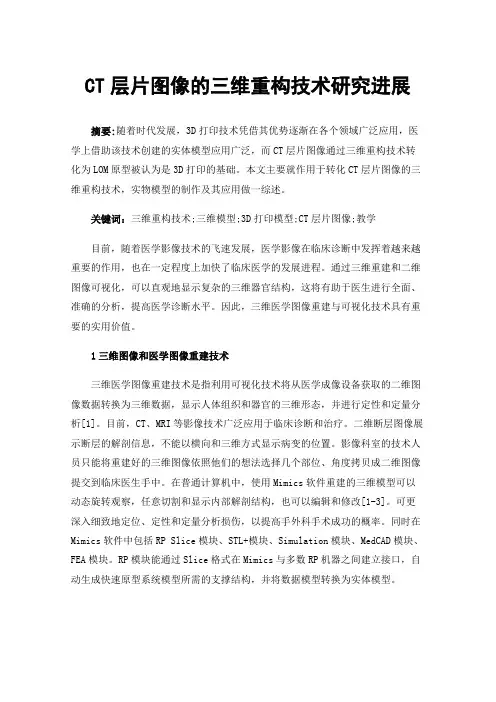

CT层片图像的三维重构技术研究进展摘要:随着时代发展，3D打印技术凭借其优势逐渐在各个领域广泛应用，医学上借助该技术创建的实体模型应用广泛，而CT层片图像通过三维重构技术转化为LOM原型被认为是3D打印的基础。

本文主要就作用于转化CT层片图像的三维重构技术，实物模型的制作及其应用做一综述。

关键词：三维重构技术;三维模型;3D打印模型;CT层片图像;教学目前，随着医学影像技术的飞速发展，医学影像在临床诊断中发挥着越来越重要的作用，也在一定程度上加快了临床医学的发展进程。

通过三维重建和二维图像可视化，可以直观地显示复杂的三维器官结构，这将有助于医生进行全面、准确的分析，提高医学诊断水平。

因此，三维医学图像重建与可视化技术具有重要的实用价值。

1三维图像和医学图像重建技术三维医学图像重建技术是指利用可视化技术将从医学成像设备获取的二维图像数据转换为三维数据，显示人体组织和器官的三维形态，并进行定性和定量分析[1]。

目前，CT、MRI等影像技术广泛应用于临床诊断和治疗。

二维断层图像展示断层的解剖信息，不能以横向和三维方式显示病变的位置。

影像科室的技术人员只能将重建好的三维图像依照他们的想法选择几个部位、角度拷贝成二维图像提交到临床医生手中。

在普通计算机中，使用Mimics软件重建的三维模型可以动态旋转观察，任意切割和显示内部解剖结构，也可以编辑和修改[1-3]。

可更深入细致地定位、定性和定量分析损伤，以提高手外科手术成功的概率。

同时在Mimics软件中包括RP Slice模块、STL+模块、Simulation模块、MedCAD模块、FEA模块。

RP模块能通过Slice格式在Mimics与多数RP机器之间建立接口，自动生成快速原型系统模型所需的支撑结构，并将数据模型转换为实体模型。

Medical mimics图像处理软件是比利时materialist公司的一个用于交互式医学图像控制的3D数字系统。

它是一个高度集成的软件集，简单易用的3D图像生成、编辑和处理[4]。

三维CT成像的原理可以概括为基于断层解剖学、计算机图像处理和重建技术。

以下是具体的原理细节：
首先，CT检查是X线电离辐射，穿透人体组织后，被探测器接收后形成数字信号，通过计算机系统处理成相应的影像。

在CT图像中，可以看到人体密度和组织结构的信息，这些信息是通过CT值来呈现的。

不同的组织结构具有不同的CT值，从而能够将不同的组织结构区分开来。

其次，三维CT成像能够显示人体的三维立体结构，这是通过计算机图像处理和重建技术来实现的。

通过连续扫描多个断层图像，可以重建得到三维立体结构。

在三维CT成像中，还可以进行多角度、多方位的观察，这对于临床诊断和治疗方案的制定具有重要意义。

在医学上，三维CT成像被广泛应用于各种疾病的诊断和治疗中。

例如，在骨折诊断中，可以通过三维CT成像技术清晰地看到骨折线的走向和骨折碎片的情况，这对于制定治疗方案具有重要的指导意义。

此外，三维CT成像还可以用于肿瘤的术前评估，通过重建技术可以看到肿瘤与周围组织的关系，从而避免手术风险。

总之，三维CT成像的原理是基于断层解剖学、计算机图像处理和重建技术来实现的。

通过连续扫描多个断层图像，可以重建得到三维立体结构，并可以通过计算机软件进行多角度、多方位的观察。

在医学上，三维CT成像被广泛应用于各种疾病的诊断和治疗中，为临床医生提供了更为全面、准确的诊断信息，具有重要的应用价值。

希望以上信息对您有所帮助。

如果需要了解更多关于三维CT成像的内容，建议阅读相关书籍或请教专业人士。

核磁共振成像原理及图像重建方法核磁共振成像（Magnetic Resonance Imaging，MRI）是一种利用磁场和无害的无线电波产生高分辨率、高对比度、三维解剖图像的医学影像技术。

它通过探测人体内的核磁共振信号，生成具有空间分辨能力的图像，为医生提供可视化的解剖结构和生理功能信息。

本篇文章将介绍MRI的原理及图像重建方法，以帮助读者深入了解MRI技术的基本原理和应用。

MRI的原理基于原子核的磁共振现象。

原子核具有自旋运动和相应的磁矩，在外加静磁场的作用下，原子核的磁矩会沿着静磁场方向取向。

当施加一弱的高斯磁场同时加上垂直于静磁场的无线电频率脉冲，原子核的磁矩会被扰动，其取向会发生变化。

一旦取消无线电频率脉冲，原子核的磁矩将重新恢复到原来的取向。

这种恢复会产生电磁感应信号，被称为自发发射信号。

这个信号随时间演化，可以记录下来并用于重建图像。

MRI图像的重建是通过对磁共振信号的采集、处理和分析来实现的。

首先，需要提供一个均匀的静态磁场，通常使用超导磁体来产生高强度的匀强磁场。

其次，在静磁场中放置患者，使其体内的原子核磁矩取向与静磁场一致。

然后，通过使用线圈发射脉冲磁场，使原子核的磁矩发生扰动，并记录自发发射信号。

图像重建的第一步是对采集的原始数据进行采样。

MRI使用一组线圈阵列来接收磁共振信号，这些信号代表了人体各个位置的原子核磁矩的状态。

采样过程中需要考虑空间分辨率和信噪比的平衡。

较高的空间分辨率可以提供详细的解剖信息，但信噪比可能较低；而较高的信噪比可以提高图像质量，但空间分辨率可能降低。

在数据采样后，需要对采集到的信号进行图像重建。

图像重建的关键是解决逆问题，即从有限的采样点恢复出连续的图像。

常见的图像重建方法包括快速傅里叶变换、滤波和插值技术。

其中，快速傅里叶变换是一种将信号从时域转换到频域的方法，可以在频域上对信号进行分析和处理。

滤波技术可以通过去除高频噪声和增强图像细节来提高图像质量。

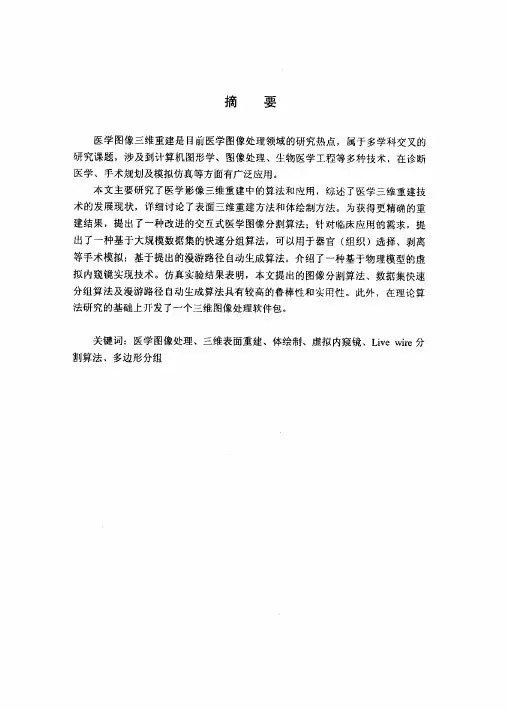

摘要医学图像三维重建是目前医学图像处理领域的研究热点，属于多学科交叉的研究课题，涉及到计算机图形学、图像处理、生物医学工程等多种技术，在诊断医学、手术规划及模拟仿真等方面有广泛应用。

本文主要研究了医学影像三维重建中的算法和应用，综述了医学三维重建技术的发展现状，详细讨论了表面三维重建方法和体绘制方法。

为获得更精确的重建结果，提出了一种改进的交互式医学图像分割算法；针对临床应用的需求，提出了一种基于大规模数据集的快速分组算法，可以用于器官（组织）选择、剥离等手术模拟；基于提出的漫游路径自动生成算法，介绍了一种基于物理模型的虚拟内窥镜实现技术。

仿真实验结果表明，本文提出的图像分割算法、数据集快速分组算法及漫游路径自动生成算法具有较高的鲁棒性和实用性。

此外，在理论算法研究的基础上丌发了一个三维图像处理软件包。

关键词：医学图像处理、三维表面重建、体绘制、虚拟内窥镜、Ｌｉｖｅｗｉｒｅ分割算法、多边形分组ＡＢＳＴＲＡＣＴ３Ｄｒｅｃｏｎｓｔｒｕｃｔｉｏｎｆｏｒｍｅｄｉｃａｌｉｍａｇｅｓｉｓａｈｏｔｓｕｂｊｅｃｔｏｆｍｅｄｉｃａｌｉｍａｇｅｓｐｒｏｃｅｓｓｉｎｇ，ｂｅｌｏｎｇｉｎｇｔｏｍｕｌｔｉ－ｄｉｓｃｉｐｌｉｎａｒｙｓｕｂｊｅｃｔ，ｉｎｖｏｌｖｅｄｉｎｃｏｍｐｕｔｅｒｇｒａｐｈｉｃｓａｎｄｉｍａｇｅｐｒｏｃｅｓｓｉｎｇｉｎｂｉｏｍｅｄｉｃｉｎｅｅｎｇｉｎｅｅｒｉｎｇ．Ｔｈｅａｌｇｏｒｉｔｈｍｓａｎｄａｐｐｌｉｃａｔｉｏｎｏｆｍｅｄｉｃａｌｉｍａｇｅｓ３Ｄｒｅｃｏｎｓｔｒｕｃｔｉｏｎａｒｅｍａｉｎｌｙｓｔｕｄｉｅｄ．Ｔｈｅｍｅｔｈｏｄｓａｒｅｄｉｓｃｕｓｓｅｄｏｆ３Ｄｓｕｒｆａｃｅｒｅｃｏｎｓｔｒｕｃｔｉｏｎａｎｄｖｏｌｕｍｅｒｅｎｄｅｒｉｎｇ．Ｔｏｏｂｔａｉｎｔｈｅｍｏｒｅａｃｃｕｒａｔｅｒｅｓｕｌｔｓ，ａｎｉｎｔｅｒａｃｔｉｖｅｉｍａｇｅｓｅｇｍｅｎｔａｔｉｏｎａｌｇｏｒｉｔｈｍｉｓｐｒｅｓｅｎｔｅｄ．Ｔｈｉｓｐａｐｅｒｐｒｏｖｉｄｅｓａｆａｓｔｍａｓｓｄａｔａ—ｇｒｏｕｐｉｎｇａｌｇｏｒｉｔｈｍｔｏｍｅｅｔｔｈｅｃｌｉｎｉｃａｌｒｅｑｕｉｒｅｍｅｎｔｓ，ｓｕｃｈａｓｓｕｒｇｅｒｙｓｉｍｕｌａｔｉｏｎ，ｏｒｇａｎｓｅｌｅｃｔｉｎｇａｎｄｓｅｐａｒａｔｉｎｇ．Ｂａｓｅｄｏｎｔｈｅａｌｇｏｒｉｔｈｍｏｆｆｌｙ－·ｐａｔｈｇｅｎｅｒａｔｉｏｎａｕｔｏｍａｔｉｃａｌｌｙ，ｔｈｅｐｈｙｓｉｃａｌｍｏｄｅｌ··ｂａｓｅｄｖｉｒｔｕａｌｅｎｄｏｓｃｏｐｙｔｅｃｈｎｉｑｕｅｉｓｐｒｅｓｅｎｔｅｄ．Ｔｈｅｅｘｐｅｒｉｍｅｎｔｓｄｅｍｏｎｓｔｒａｔｅｔｈｅａｌｇｏｒｉｔｈｍｓｏｆｉｍａｇｅｓｅｇｍｅｎｔａｔｉｏｎ，ｍａｓｓｄａｔａｇｒｏｕｐｉｎｇａｎｄｆｌｙ—ｐａｔｈｇｅｎｅｒａｔｉｏｎａｌｅｍｏｒｅｒｏｂｕｓｔａｎｄｐｒａｃｔｉｃａｌ．Ｉｎａｄｄｉｔｉｏｎａｌ，ａｓｏｆｔｗａｒｅｔｏｏｌｋｉｔｉｓｄｅｖｅｌｏｐｅｄｆｏｒ３Ｄｍｅｄｉｃａｌｉｍａｇｅｐｒｏｃｅｓｓｉｎｇ．Ｋｅｙｗｏｒｄｓ：ｍｅｄｉｃａｌｉｍａｇｅｐｒｏｃｅｓｓｉｎｇ，３Ｄｓｕｒｆａｃｅｒｅｃｏｎｓｔｒｕｃｔｉｏｎ，ｖｏｌｕｍｅｒｅｎｄｅｒｉｎｇ，ｖｉｒｔｕａｌｅｎｄｏｓｃｏｐｙ，ｓｅｇｍｅｎｔａｔｉｏｎａｌｇｏｒｉｔｈｍ，ａｎｄｍａｓｓｄａｔａｇｒｏｕｐｉｎｇ独创性（或创新性）声明本人声明所呈交的论文是我个人在导师指导下进行的研究工作及取得的研究成果。

医学影像中的影像重建技术医学影像在临床工作中扮演着重要的角色，通过医学影像的技术，医生可以很清晰地看到病人身体部位的结构和病变情况。

而影像重建技术则是医学影像技术中的一个重要分支，它可以将多个二维影像拼接成一个三维的立体模型。

影像重建技术的基本原理是将多个相互平行的二维图像通过计算机算法技术转化为空间中的一个立体模型。

影像重建技术可以应用于多种医学影像领域，例如CT、MRI和X光等。

影像重建技术的应用范围非常广泛，可以用于肿瘤的检测、计算机辅助手术、复杂骨折等理疗方案的设计，还可以帮助医生更准确地对病人的病情做出诊断。

下面我们来了解一下医学影像中的常见影像重建技术。

1. 螺旋扫描技术螺旋扫描技术又称为螺旋CT技术，是一种目前非常流行的医学影像重建技术。

通过螺旋扫描技术，医生可以获得大量的医学影像数据，从而可以生成非常准确的三维模型。

螺旋扫描技术的优点是速度非常快，可以在短时间内获取足够的医学影像数据。

并且，螺旋扫描技术可以扫描任何身体部位，不会造成病人过大的辐射剂量。

但是，螺旋扫描技术的缺点是成本较高，对设备的要求也很高。

2. 平板数字化技术平板数字化技术广泛应用于牙科和正畸方面。

该技术可以通过高分辨率的平板数字化器将多个二维X光图像拼接成一张三维模型。

平板数字化技术的优点是可以获得非常清晰的医学影像数据。

同时，平板数字化技术也非常安全，不会对病人造成过多的辐射。

3. 磁共振成像技术磁共振成像技术又称为MRI技术，在医学影像领域也是非常流行的一种影像重建技术。

通过磁共振成像技术，医生可以获得非常详细的三维图像，并且可以在图像中查看每一个身体部位的细节。

磁共振成像技术的优点是对大多数病人都比较安全。

同时，磁共振成像技术也可以对不同类型的组织进行区分，并可以查看组织与器官的生理和代谢情况。

然而，缺点是磁共振成像技术比较慢，每次扫描需要的时间相对较长。

总的来说，医学影像中的影像重建技术是非常重要的。

它可以帮助医生更准确地对病情做出诊断，提高医疗效率，同时也可以对病人提供更好的治疗方案。

三维波束成形技术三维波束成形技术是一种基于超声波的医学成像技术，它利用超声波在人体组织中传播和反射的特性，通过对超声波的发射和接收进行控制和处理，实现对人体内部结构的显示和分析。

本文将介绍三维波束成形技术的原理、应用和发展前景。

一、原理三维波束成形技术是基于超声波成像原理的一种新型成像技术。

超声波是一种高频声波，它在人体组织中的传播速度和反射特性与组织的密度、声阻抗等因素有关。

通过控制超声波的发射和接收，可以获取人体组织的超声波信号，并利用计算机对这些信号进行处理和重建，从而得到人体内部结构的图像。

二、应用三维波束成形技术在医学领域有着广泛的应用。

首先，它可以用于诊断和监测各种疾病。

例如，在肿瘤检测中，三维波束成形技术可以提供更准确、详细的肿瘤图像，帮助医生判断肿瘤的位置、大小和形状，从而指导治疗方案的制定。

此外，三维波束成形技术还可以用于心脏病、血管病、妇科疾病等的诊断和治疗。

三、发展前景随着科技的不断进步，三维波束成形技术也在不断发展。

首先，随着计算机处理能力的提高，三维波束成形技术可以更快速、准确地对超声波信号进行处理和重建，从而提高图像的质量和分辨率。

其次，随着传感器技术的进步，三维波束成形技术可以获取更多细节的超声波信号，使得图像更加清晰、真实。

此外，随着人工智能技术的发展，三维波束成形技术可以利用机器学习和深度学习算法，实现自动诊断和分析，减轻医生的工作负担。

总结起来，三维波束成形技术是一种基于超声波的医学成像技术，通过对超声波的发射和接收进行控制和处理，实现对人体内部结构的显示和分析。

它在医学诊断和治疗中有着广泛的应用，可以提供更准确、详细的图像信息。

随着科技的发展，三维波束成形技术有着广阔的发展前景，将为医学领域的诊断和治疗带来更多的便利和进步。

mpr重建原理
MPR重建原理
多平面重建（MPR）是一种三维医学成像技术，通过将二维图像沿着任意方向进行切割并重新排列，生成新的三维图像。

这种技术在医学影像学中得到了广泛应用，特别是在CT和MRI等成像领域。

MPR重建需要以下步骤：
1. 数据采集：首先需要对患者进行CT或MRI扫描，获取二维图像数据。

2. 数据处理：将二维图像数据转换为三维数据，并对其进行预处理。

这包括对数据进行滤波、去噪和增强等操作。

3. 切割：根据用户设定的切割方向和角度，将三维数据沿着该方向进行切割。

这个过程可以使用插值算法来保证图像质量。

4. 重组：将切割后的二维图像重新排列，生成新的三维图像。

这个过程可以使用线性或立方体插值算法来提高图像质量。

5. 显示：将生成的三维图像显示给用户，供其观察和分析。

MPR重建原理基于计算机视觉技术和数学原理。

它利用计算机对大量二维图像数据进行处理，并通过数学算法将其转换为三维图像。

这种
技术可以帮助医生更好地理解患者的病情，从而做出更准确的诊断和
治疗方案。

MPR重建技术的优点是可以提供更全面、更详细的三维图像，帮助医生更好地理解患者的病情。

同时，它还可以减少扫描时间和辐射剂量，提高成像效率和安全性。

总之，MPR重建是一种非常有用的三维成像技术，可以为医学影像学提供更多的信息和帮助。
